STM32L412K8 в корпусе LQFP32: распиновка
STM32L412K8 — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 64 КБ флеш-памяти и 40 КБ ОЗУ. Корпус LQFP32 — 32 вывода, из них 26 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 80 МГц
- Флеш-память
- 64 КБ
- ОЗУ
- 40 КБ
- Корпус
- LQFP32, 32 вывода
- Линий ввода-вывода
- 26
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

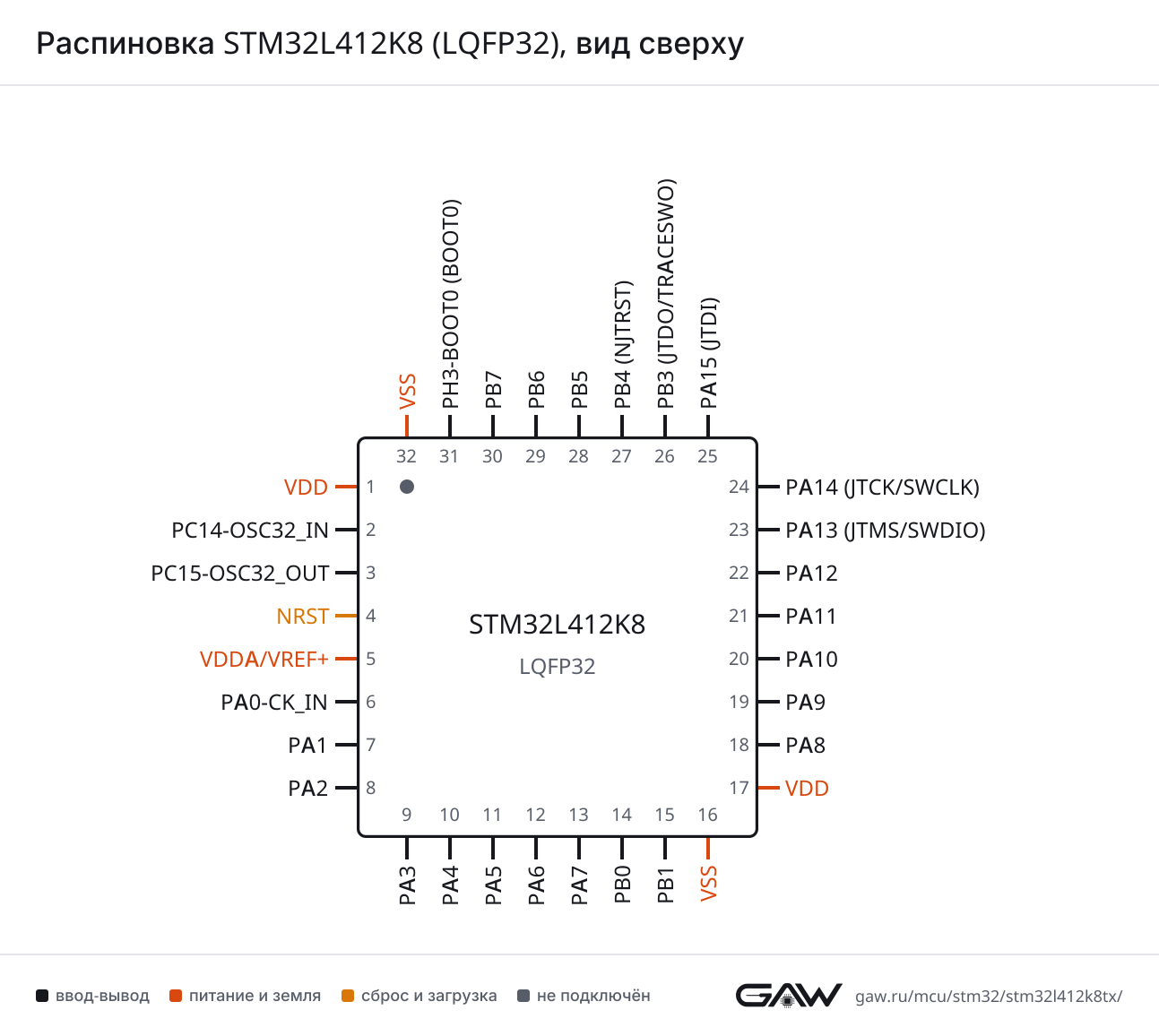

Схема корпуса LQFP32
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (18, AF7), PB5 (28, AF7) |
| CTS | PA11 (21, AF7), PB4 (NJTRST) (27, AF7) | |
| DE | PA12 (22, AF7), PB3 (JTDO/TRACESWO) (26, AF7) | |
| RTS | PA12 (22, AF7), PB3 (JTDO/TRACESWO) (26, AF7) | |
| RX | PA10 (20, AF7), PB7 (30, AF7) | |
| TX | PA9 (19, AF7), PB6 (29, AF7) | |
| USART2 | CK | PA4 (10, AF7) |
| CTS | PA0-CK_IN (6, AF7) | |
| DE | PA1 (7, AF7) | |
| RTS | PA1 (7, AF7) | |
| RX | PA3 (9, AF7), PA15 (JTDI) (25, AF3) | |
| TX | PA2 (8, AF7) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (12, AF8) |
| DE | PB1 (15, AF8) | |
| RTS | PB1 (15, AF8) | |
| RX | PA3 (9, AF8) | |
| TX | PA2 (8, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (12, AF5), PA11 (21, AF5), PB4 (NJTRST) (27, AF5) |
| MOSI | PA7 (13, AF5), PA12 (22, AF5), PB5 (28, AF5) | |
| NSS | PA4 (10, AF5), PB0 (14, AF5), PA15 (JTDI) (25, AF5) | |
| SCK | PA1 (7, AF5), PA5 (11, AF5), PB3 (JTDO/TRACESWO) (26, AF5) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA9 (19, AF4), PB6 (29, AF4) |
| SDA | PA10 (20, AF4), PB7 (30, AF4) | |
| SMBA | PA1 (7, AF4), PA14 (JTCK/SWCLK) (24, AF4), PB5 (28, AF4) | |
| I2C3 | SCL | PA7 (13, AF4) |
| SDA | PB4 (NJTRST) (27, AF4) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (21, AF10) |
| DP | PA12 (22, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (23, AF10) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PB1 (15, AF10) |
| BK1_IO1 | PB0 (14, AF10) | |
| BK1_IO2 | PA7 (13, AF10) | |
| BK1_IO3 | PA6 (12, AF10) | |
| BK1_NCS | PA2 (8, AF10) | |
| CLK | PA3 (9, AF10) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (21) |
| EXTI15 | PC15-OSC32_OUT (3), PA15 (JTDI) (25) | |
| IN5 | PA0-CK_IN (6) | |
| IN6 | PA1 (7) | |
| IN7 | PA2 (8) | |
| IN8 | PA3 (9) | |
| IN9 | PA4 (10) | |
| IN10 | PA5 (11) | |
| IN11 | PA6 (12) | |
| IN12 | PA7 (13) | |
| IN15 | PB0 (14) | |
| IN16 | PB1 (15) | |
| ADC2 | EXTI11 | PA11 (21) |
| EXTI15 | PC15-OSC32_OUT (3), PA15 (JTDI) (25) | |
| IN7 | PA2 (8) | |
| IN8 | PA3 (9) | |
| IN9 | PA4 (10) | |
| IN10 | PA5 (11) | |
| IN11 | PA6 (12) | |
| IN12 | PA7 (13) | |
| IN15 | PB0 (14) | |
| IN16 | PB1 (15) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0-CK_IN (6), PA4 (10), PA5 (11), PB1 (15) |
| INP | PA1 (7) | |
| OUT | PA0-CK_IN (6, AF12), PA6 (12, AF6), PB0 (14, AF12), PA11 (21, AF6) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (7) |
| VINP | PA0-CK_IN (6) | |
| VOUT | PA3 (9) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (12, AF1) |
| BKIN2 | PA11 (21, AF2) | |
| BKIN2_COMP1 | PA11 (21, AF12) | |
| CH1 | PA8 (18, AF1) | |
| CH1N | PA7 (13, AF1) | |
| CH2 | PA9 (19, AF1) | |
| CH2N | PB0 (14, AF1) | |
| CH3 | PA10 (20, AF1) | |
| CH3N | PB1 (15, AF1) | |
| CH4 | PA11 (21, AF1) | |
| ETR | PA12 (22, AF1) | |
| TIM2 | CH1 | PA0-CK_IN (6, AF1), PA5 (11, AF1), PA15 (JTDI) (25, AF1) |
| CH2 | PA1 (7, AF1), PB3 (JTDO/TRACESWO) (26, AF1) | |
| CH3 | PA2 (8, AF1) | |
| CH4 | PA3 (9, AF1) | |
| ETR | PA0-CK_IN (6, AF14), PA5 (11, AF2), PA15 (JTDI) (25, AF2) | |
| TIM15 | BKIN | PA9 (19, AF14) |
| CH1 | PA2 (8, AF14) | |
| CH1N | PA1 (7, AF14) | |
| CH2 | PA3 (9, AF14) | |
| TIM16 | BKIN | PB5 (28, AF14) |
| CH1 | PA6 (12, AF14) | |
| CH1N | PB6 (29, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (29, AF1) |
| IN1 | PB5 (28, AF1) | |
| IN2 | PB7 (30, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (24, AF1) | |
| LPTIM2 | ETR | PA5 (11, AF14) |
| IN1 | PB1 (15, AF14) | |
| OUT | PA4 (10, AF14), PA8 (18, AF14) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G2_IO1 | PB4 (NJTRST) (27, AF9) |
| G2_IO2 | PB5 (28, AF9) | |
| G2_IO3 | PB6 (29, AF9) | |
| G2_IO4 | PB7 (30, AF9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (24, AF0) |
| JTDI | PA15 (JTDI) (25, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (26, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (23, AF0) | |
| TRACECLK | PB7 (30, AF0) | |
| TRACED0 | PB0 (14, AF0) | |
| TRACED1 | PB1 (15, AF0) | |
| TRACED2 | PB5 (28, AF0) | |
| TRACED3 | PB6 (29, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | CK_IN | PA0-CK_IN (6) |
| LSCO | PA2 (8) | |
| MCO | PA8 (18, AF0) | |
| OSC32_IN | PC14-OSC32_IN (2) | |
| OSC32_OUT | PC15-OSC32_OUT (3) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP2 | PA0-CK_IN (6) |
| SYS_WKUP1 | PA0-CK_IN (6) | |
| SYS_WKUP4 | PA2 (8) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 32 вывода корпуса LQFP32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VDD | питание | — |
| 2 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 3 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 4 | NRST | сброс | — |
| 5 | VDDA/VREF+ | питание | — |
| 6 | PA0-CK_IN | ввод-вывод | ADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7) |
| 7 | PA1 | ввод-вывод | ADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7) |
| 8 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| 9 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| 10 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, COMP1_INM, LPTIM2_OUT (AF14), SPI1_NSS (AF5), USART2_CK (AF7) |
| 11 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2) |
| 12 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1) |
| 13 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1) |
| 14 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_NSS (AF5), SYS_TRACED0 (AF0), TIM1_CH2N (AF1) |
| 15 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), SYS_TRACED1 (AF0), TIM1_CH3N (AF1) |
| 16 | VSS | питание | — |
| 17 | VDD | питание | — |
| 18 | PA8 | ввод-вывод | LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7) |
| 19 | PA9 | ввод-вывод | I2C1_SCL (AF4), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| 20 | PA10 | ввод-вывод | CRS_SYNC (AF10), I2C1_SDA (AF4), TIM1_CH3 (AF1), USART1_RX (AF7) |
| 21 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM (AF10) |
| 22 | PA12 | ввод-вывод | SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| 23 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10) |
| 24 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), LPTIM1_OUT (AF1), SYS_JTCK-SWCLK (AF0) |
| 25 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART2_RX (AF3) |
| 26 | PB3 (JTDO/TRACESWO) | ввод-вывод | SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| 27 | PB4 (NJTRST) | ввод-вывод | I2C3_SDA (AF4), SPI1_MISO (AF5), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7) |
| 28 | PB5 | ввод-вывод | I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5), SYS_TRACED2 (AF0), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7) |
| 29 | PB6 | ввод-вывод | I2C1_SCL (AF4), LPTIM1_ETR (AF1), SYS_TRACED3 (AF0), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| 30 | PB7 | ввод-вывод | I2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, SYS_TRACECLK (AF0), TSC_G2_IO4 (AF9), USART1_RX (AF7) |
| 31 | PH3-BOOT0 (BOOT0) | ввод-вывод | — |
| 32 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VDD | 1, 17 | питание цифровой части и линий ввода-вывода |
| VDDA/VREF+ | 5 | питание аналоговой части, объединённое с опорным напряжением АЦП |
| VSS | 16, 32 | общий провод (земля) |
| NRST | 4 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L412K8Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L412K8 | STM32L412K8Tx | 64 КБ | 40 КБ |
Линейка STM32L4x2, семейство STM32L4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L412KB | STM32L4x2 | 32 из 32 | выводы совпадают полностьюфлеш-память до 64 и 128 КБ |
| STM32L422KB | STM32L4x2 | 32 из 32 | выводы совпадают полностьютолько у него: AES; флеш-память до 64 и 128 КБ |
| STM32L010K4 | STM32L0x0 Value Line | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → PB9только у этого: ADC1, ADC2, COMP1, I2C3, IRTIM, LPTIM2, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TIM6, TSC, USART1, USB; только у него: ADC, TIM21; частота до 80 и 32 МГц; флеш-память до 64 и 16 КБ; ОЗУ 40 и 2 КБ |
| STM32L010K8 | STM32L0x0 Value Line | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → BOOT0только у этого: ADC1, ADC2, COMP1, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TIM6, TSC, USART1, USB; только у него: ADC, TIM21; частота до 80 и 32 МГц; ОЗУ 40 и 8 КБ |
| STM32L011K3, STM32L011K4 | STM32L0x1 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → PB9только у этого: ADC1, ADC2, I2C3, IRTIM, LPTIM2, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TIM6, TSC, USART1, USB; только у него: ADC, COMP2, TIM21; частота до 80 и 32 МГц; флеш-память до 64 и 16 КБ; ОЗУ 40 и 2 КБ |
| STM32L021K4 | STM32L0x1 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → PB9только у этого: ADC1, ADC2, I2C3, IRTIM, LPTIM2, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TIM6, TSC, USART1, USB; только у него: ADC, AES, COMP2, TIM21; частота до 80 и 32 МГц; флеш-память до 64 и 16 КБ; ОЗУ 40 и 2 КБ |
| STM32L031K4, STM32L031K6 | STM32L0x1 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → BOOT0только у этого: ADC1, ADC2, I2C3, IRTIM, LPTIM2, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TIM6, TSC, USART1, USB; только у него: ADC, COMP2, TIM21, TIM22; частота до 80 и 32 МГц; флеш-память до 64 и 32 КБ; ОЗУ 40 и 8 КБ |
| STM32L041K6 | STM32L0x1 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → BOOT0только у этого: ADC1, ADC2, I2C3, IRTIM, LPTIM2, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TIM6, TSC, USART1, USB; только у него: ADC, AES, COMP2, TIM21, TIM22; частота до 80 и 32 МГц; флеш-память до 64 и 32 КБ; ОЗУ 40 и 8 КБ |
| STM32L051K6, STM32L051K8 | STM32L0x1 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → BOOT0только у этого: ADC1, ADC2, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TSC, USB; только у него: ADC, COMP2, TIM21, TIM22; частота до 80 и 32 МГц; ОЗУ 40 и 8 КБ |
| STM32L052K6, STM32L052K8 | STM32L0x2 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → BOOT0только у этого: ADC1, ADC2, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, QUADSPI, TIM1, TIM15, TIM16; только у него: ADC, COMP2, DAC, TIM21, TIM22; частота до 80 и 32 МГц; ОЗУ 40 и 8 КБ |
| STM32L062K8 | STM32L0x2 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → BOOT0только у этого: ADC1, ADC2, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, QUADSPI, TIM1, TIM15, TIM16; только у него: ADC, AES, COMP2, DAC, TIM21, TIM22; частота до 80 и 32 МГц; ОЗУ 40 и 8 КБ |
| STM32L071KB, STM32L071KZ | STM32L0x1 | 30 из 32 | 5: VDDA/VREF+ → VDDA; 31: PH3 → BOOT0только у этого: ADC1, ADC2, IRTIM, LPTIM2, OPAMP1, QUADSPI, RNG, TIM1, TIM15, TIM16, TSC, USB; только у него: ADC, COMP2, TIM21, TIM22, TIM3, TIM7, USART4, USART5; частота до 80 и 32 МГц; флеш-память до 64 и 192 КБ; ОЗУ 40 и 20 КБ |
Частые вопросы
На каких выводах USART1 у STM32L412K8?
В корпусе LQFP32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).
Где у STM32L412K8 выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (вывод 23, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L412K8?
I2C1_SCL — PA9 (вывод 19, AF4) или PB6 (вывод 29, AF4), I2C1_SDA — PA10 (вывод 20, AF4) или PB7 (вывод 30, AF4).
Сколько выводов ввода-вывода у STM32L412K8 в корпусе LQFP32?
26 из 32. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L412K8?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
