STM32L412TBYx в корпусе WLCSP36: распиновка

STM32L412TBYx — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 128 КБ флеш-памяти и 40 КБ ОЗУ. Корпус WLCSP36 — 36 шариков, из них 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
128 КБ
ОЗУ
40 КБ
Корпус
WLCSP36, 36 шариков
Линий ввода-вывода
29
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP36

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L412TBYx в корпусе WLCSP36, вид сверхуABCDEF123456PA12 — шарик A1: SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA14 (JTCK/SWCLK) — шарик A2: I2C1_SMBA, LPTIM1_OUT, SYS_JTCK-SWCLKPA14PB4 (NJTRST) — шарик A3: I2C3_SDA, SPI1_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTSPB4PB7 — шарик A4: I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, SYS_TRACECLK, TSC_G2_IO4, USART1_RXPB7VSS — шарик A5VSSVDD — шарик A6VDDPA11 — шарик B1: ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_DMPA11PA13 (JTMS/SWDIO) — шарик B2: IR_OUT, SYS_JTMS-SWDIO, USB_NOEPA13PB3 (JTDO/TRACESWO) — шарик B3: SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PB6 — шарик B4: I2C1_SCL, LPTIM1_ETR, SYS_TRACED3, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6PB8 — шарик B5: I2C1_SCL, TIM16_CH1PB8PC14-OSC32_IN — шарик B6: RCC_OSC32_INPC14PA9 — шарик C1: I2C1_SCL, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA10 — шарик C2: CRS_SYNC, I2C1_SDA, TIM1_CH3, USART1_RXPA10PA15 (JTDI) — шарик C3: ADC1_EXTI15, ADC2_EXTI15, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RXPA15PB5 — шарик C4: I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, SYS_TRACED2, TIM16_BKIN, TSC_G2_IO2, USART1_CKPB5PH3-BOOT0 (BOOT0) — шарик C5PH3PC15-OSC32_OUT — шарик C6: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PA8 — шарик D1: LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CKPA8PB1 — шарик D2: ADC1_IN16, ADC2_IN16, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, SYS_TRACED1, TIM1_CH3NPB1PA6 — шарик D3: ADC1_IN11, ADC2_IN11, COMP1_OUT, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKINPA6PA1 — шарик D4: ADC1_IN6, COMP1_INP, I2C1_SMBA, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTSPA1PA0-CK_IN — шарик D5: ADC1_IN5, COMP1_INM, COMP1_OUT, OPAMP1_VINP, RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTSPA0NRST — шарик D6NRSTVDD — шарик E1VDDPB2 — шарик E2: COMP1_INP, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PA7 — шарик E3: ADC1_IN12, ADC2_IN12, I2C3_SCL, QUADSPI_BK1_IO2, SPI1_MOSI, TIM1_CH1NPA7PA5 — шарик E4: ADC1_IN10, ADC2_IN10, COMP1_INM, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA2 — шарик E5: ADC1_IN7, ADC2_IN7, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, USART2_TXPA2VREF+ — шарик E6VREF+VSS — шарик F1VSSPB10 — шарик F2: COMP1_OUT, LPUART1_RX, QUADSPI_CLK, TIM2_CH3, TSC_SYNCPB10PB0 — шарик F3: ADC1_IN15, ADC2_IN15, COMP1_OUT, QUADSPI_BK1_IO1, SPI1_NSS, SYS_TRACED0, TIM1_CH2NPB0PA4 — шарик F4: ADC1_IN9, ADC2_IN9, COMP1_INM, LPTIM2_OUT, SPI1_NSS, USART2_CKPA4PA3 — шарик F5: ADC1_IN8, ADC2_IN8, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, TIM15_CH2, TIM2_CH4, USART2_RXPA3VDDA — шарик F6VDDAWLCSP36, вид сверху: шарики видны сквозькорпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

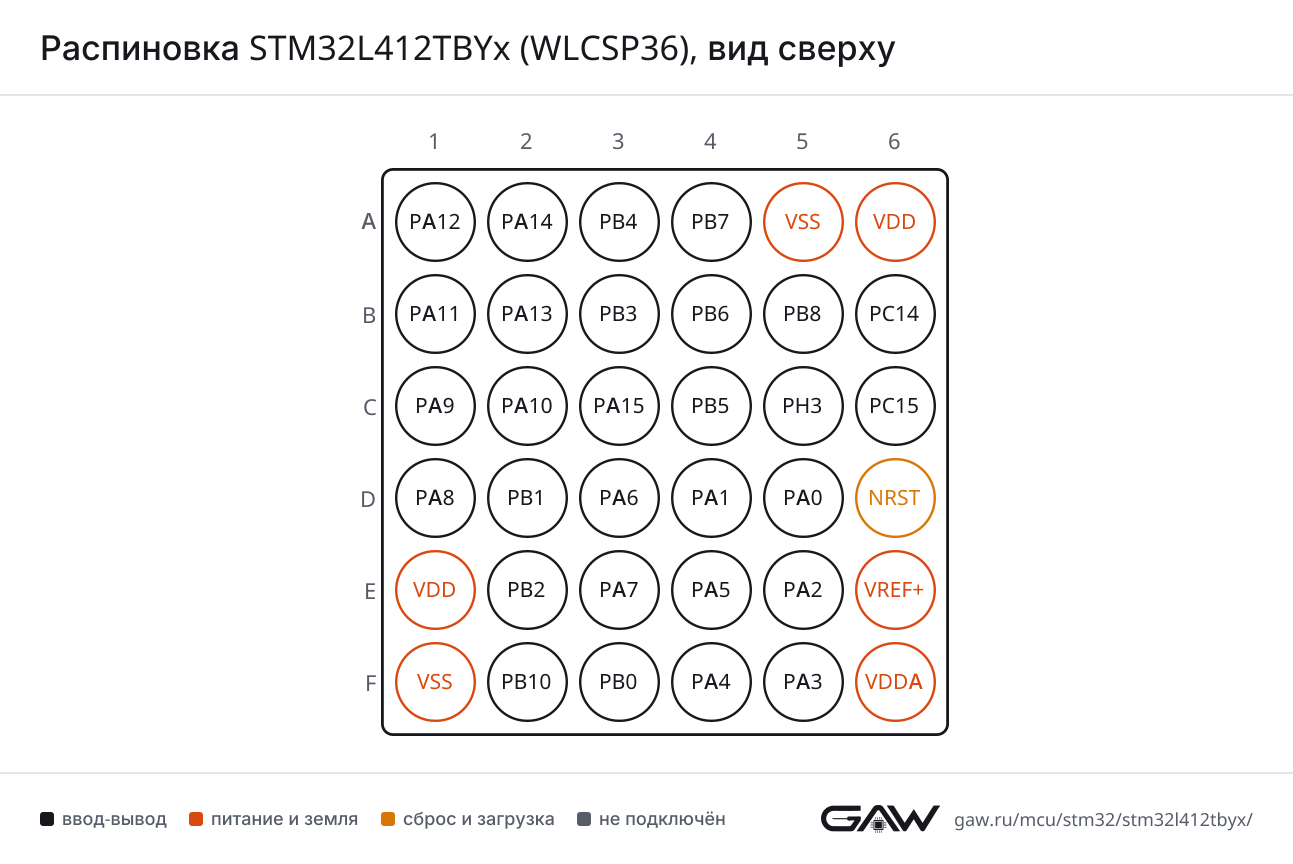

Распиновка STM32L412TBYx (WLCSP36), вид сверхуРаспиновка WLCSP36 картинкой
PNG, 1293 × 864 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C4, AF7), PA8 (D1, AF7)
CTSPB4 (NJTRST) (A3, AF7), PA11 (B1, AF7)
DEPA12 (A1, AF7), PB3 (JTDO/TRACESWO) (B3, AF7)
RTSPA12 (A1, AF7), PB3 (JTDO/TRACESWO) (B3, AF7)
RXPB7 (A4, AF7), PA10 (C2, AF7)
TXPB6 (B4, AF7), PA9 (C1, AF7)
USART2CKPA4 (F4, AF7)
CTSPA0-CK_IN (D5, AF7)
DEPA1 (D4, AF7)
RTSPA1 (D4, AF7)
RXPA15 (JTDI) (C3, AF3), PA3 (F5, AF7)
TXPA2 (E5, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (D3, AF8)
DEPB1 (D2, AF8)
RTSPB1 (D2, AF8)
RXPB10 (F2, AF8), PA3 (F5, AF8)
TXPA2 (E5, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A3, AF5), PA11 (B1, AF5), PA6 (D3, AF5)
MOSIPA12 (A1, AF5), PB5 (C4, AF5), PA7 (E3, AF5)
NSSPA15 (JTDI) (C3, AF5), PB0 (F3, AF5), PA4 (F4, AF5)
SCKPB3 (JTDO/TRACESWO) (B3, AF5), PA1 (D4, AF5), PA5 (E4, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B4, AF4), PB8 (B5, AF4), PA9 (C1, AF4)
SDAPB7 (A4, AF4), PA10 (C2, AF4)
SMBAPA14 (JTCK/SWCLK) (A2, AF4), PB5 (C4, AF4), PA1 (D4, AF4)
I2C3SCLPA7 (E3, AF4)
SDAPB4 (NJTRST) (A3, AF4)
SMBAPB2 (E2, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B1, AF10)
DPPA12 (A1, AF10)
NOEPA13 (JTMS/SWDIO) (B2, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (D2, AF10)
BK1_IO1PB0 (F3, AF10)
BK1_IO2PA7 (E3, AF10)
BK1_IO3PA6 (D3, AF10)
BK1_NCSPA2 (E5, AF10)
CLKPB10 (F2, AF10), PA3 (F5, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B1)
EXTI15PA15 (JTDI) (C3), PC15-OSC32_OUT (C6)
IN5PA0-CK_IN (D5)
IN6PA1 (D4)
IN7PA2 (E5)
IN8PA3 (F5)
IN9PA4 (F4)
IN10PA5 (E4)
IN11PA6 (D3)
IN12PA7 (E3)
IN15PB0 (F3)
IN16PB1 (D2)
ADC2EXTI11PA11 (B1)
EXTI15PA15 (JTDI) (C3), PC15-OSC32_OUT (C6)
IN7PA2 (E5)
IN8PA3 (F5)
IN9PA4 (F4)
IN10PA5 (E4)
IN11PA6 (D3)
IN12PA7 (E3)
IN15PB0 (F3)
IN16PB1 (D2)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (D2), PA0-CK_IN (D5), PA5 (E4), PA4 (F4)
INPPA1 (D4), PB2 (E2)
OUTPA11 (B1, AF6), PA6 (D3, AF6), PA0-CK_IN (D5, AF12), PB10 (F2, AF12), PB0 (F3, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (D4)
VINPPA0-CK_IN (D5)
VOUTPA3 (F5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (D3, AF1)
BKIN2PA11 (B1, AF2)
BKIN2_COMP1PA11 (B1, AF12)
CH1PA8 (D1, AF1)
CH1NPA7 (E3, AF1)
CH2PA9 (C1, AF1)
CH2NPB0 (F3, AF1)
CH3PA10 (C2, AF1)
CH3NPB1 (D2, AF1)
CH4PA11 (B1, AF1)
ETRPA12 (A1, AF1)
TIM2CH1PA15 (JTDI) (C3, AF1), PA0-CK_IN (D5, AF1), PA5 (E4, AF1)
CH2PB3 (JTDO/TRACESWO) (B3, AF1), PA1 (D4, AF1)
CH3PA2 (E5, AF1), PB10 (F2, AF1)
CH4PA3 (F5, AF1)
ETRPA15 (JTDI) (C3, AF2), PA0-CK_IN (D5, AF14), PA5 (E4, AF2)
TIM15BKINPA9 (C1, AF14)
CH1PA2 (E5, AF14)
CH1NPA1 (D4, AF14)
CH2PA3 (F5, AF14)
TIM16BKINPB5 (C4, AF14)
CH1PB8 (B5, AF14), PA6 (D3, AF14)
CH1NPB6 (B4, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B4, AF1)
IN1PB5 (C4, AF1)
IN2PB7 (A4, AF1)
OUTPA14 (JTCK/SWCLK) (A2, AF1), PB2 (E2, AF1)
LPTIM2ETRPA5 (E4, AF14)
IN1PB1 (D2, AF14)
OUTPA8 (D1, AF14), PA4 (F4, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPB2 (E2, AF0)
OUT_CALIBPB2 (E2, AF0)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (NJTRST) (A3, AF9)
G2_IO2PB5 (C4, AF9)
G2_IO3PB6 (B4, AF9)
G2_IO4PB7 (A4, AF9)
G3_IO1PA15 (JTDI) (C3, AF9)
SYNCPB10 (F2, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A2, AF0)
JTDIPA15 (JTDI) (C3, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (B3, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (B2, AF0)
TRACECLKPB7 (A4, AF0)
TRACED0PB0 (F3, AF0)
TRACED1PB1 (D2, AF0)
TRACED2PB5 (C4, AF0)
TRACED3PB6 (B4, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCCK_INPA0-CK_IN (D5)
LSCOPA2 (E5)
MCOPA8 (D1, AF0)
OSC32_INPC14-OSC32_IN (B6)
OSC32_OUTPC15-OSC32_OUT (C6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0-CK_IN (D5)
SYS_WKUP1PA0-CK_IN (D5)
SYS_WKUP4PA2 (E5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 36 шариков корпуса WLCSP36 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA12ввод-выводSPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
A2PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SYS_JTCK-SWCLK (AF0)
A3PB4 (NJTRST)ввод-выводI2C3_SDA (AF4), SPI1_MISO (AF5), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
A4PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, SYS_TRACECLK (AF0), TSC_G2_IO4 (AF9), USART1_RX (AF7)
A5VSSпитание—
A6VDDпитание—
B1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM (AF10)
B2PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
B3PB3 (JTDO/TRACESWO)ввод-выводSPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B4PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), SYS_TRACED3 (AF0), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B5PB8ввод-выводI2C1_SCL (AF4), TIM16_CH1 (AF14)
B6PC14-OSC32_INввод-выводRCC_OSC32_IN
C1PA9ввод-выводI2C1_SCL (AF4), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
C2PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), TIM1_CH3 (AF1), USART1_RX (AF7)
C3PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3)
C4PB5ввод-выводI2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5), SYS_TRACED2 (AF0), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
C5PH3-BOOT0 (BOOT0)ввод-вывод—
C6PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
D1PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
D2PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), SYS_TRACED1 (AF0), TIM1_CH3N (AF1)
D3PA6ввод-выводADC1_IN11, ADC2_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1)
D4PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
D5PA0-CK_INввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7)
D6NRSTсброс—
E1VDDпитание—
E2PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
E3PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
E4PA5ввод-выводADC1_IN10, ADC2_IN10, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
E5PA2ввод-выводADC1_IN7, ADC2_IN7, LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
E6VREF+питание—
F1VSSпитание—
F2PB10ввод-выводCOMP1_OUT (AF12), LPUART1_RX (AF8), QUADSPI_CLK (AF10), TIM2_CH3 (AF1), TSC_SYNC (AF9)
F3PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_NSS (AF5), SYS_TRACED0 (AF0), TIM1_CH2N (AF1)
F4PA4ввод-выводADC1_IN9, ADC2_IN9, COMP1_INM, LPTIM2_OUT (AF14), SPI1_NSS (AF5), USART2_CK (AF7)
F5PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
F6VDDAпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDA6, E1питание цифровой части и линий ввода-вывода
VDDAF6питание аналоговой части: АЦП, ЦАП, генераторы
VREF+E6верхнее опорное напряжение АЦП и ЦАП
VSSA5, F1общий провод (земля)
NRSTD6сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L412TBYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L412TBSTM32L412TBYx128 КБ40 КБ

Линейка STM32L4x2, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP36, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L412T8STM32L4x236 из 36выводы совпадают полностьюфлеш-память до 128 и 64 КБ
STM32L422TBSTM32L4x236 из 36выводы совпадают полностьютолько у него: AES

Частые вопросы

На каких выводах USART1 у STM32L412TBYx?

В корпусе WLCSP36 сигнал USART1_TX выведен на PB6 (шарик B4, AF7) или PA9 (шарик C1, AF7), USART1_RX — на PB7 (шарик A4, AF7) или PA10 (шарик C2, AF7).

Где у STM32L412TBYx выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик B2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L412TBYx?

I2C1_SCL — PB6 (шарик B4, AF4) или PB8 (шарик B5, AF4) или PA9 (шарик C1, AF4), I2C1_SDA — PB7 (шарик A4, AF4) или PA10 (шарик C2, AF4).

Сколько выводов ввода-вывода у STM32L412TBYx в корпусе WLCSP36?

29 из 36. Ещё 6 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L412TBYx?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
