STM32L431CB и STM32L431CC в корпусе WLCSP49: распиновка

STM32L431CB и STM32L431CC — микроконтроллеры STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 128 и 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус WLCSP49 — 49 шариков, из них 39 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
128 и 256 КБ
ОЗУ
64 КБ
Корпус
WLCSP49, 49 шариков
Линий ввода-вывода
39
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

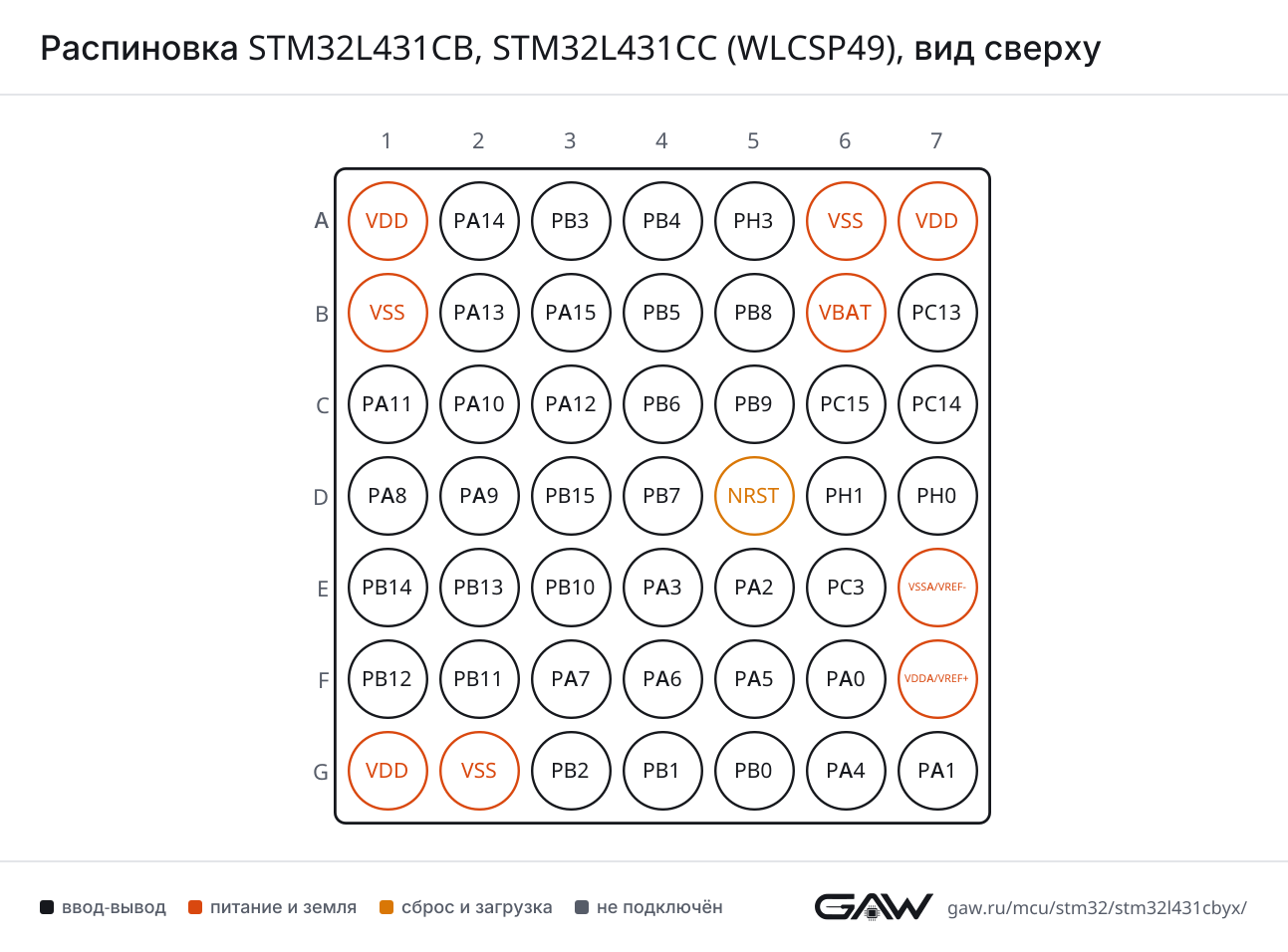

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L431CB, STM32L431CC в корпусе WLCSP49, вид сверхуABCDEFG1234567VDD — шарик A1VDDPA14 (JTCK-SWCLK) — шарик A2: I2C1_SMBA, LPTIM1_OUT, SAI1_FS_B, SWPMI1_RX, SYS_JTCK-SWCLKPA14PB3 (JTDO-TRACESWO) — шарик A3: COMP2_INM, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PB4 (NJTRST) — шарик A4: COMP2_INP, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTSPB4PH3-BOOT0 — шарик A5PH3VSS — шарик A6VSSVDD — шарик A7VDDVSS — шарик B1VSSPA13 (JTMS-SWDIO) — шарик B2: IR_OUT, SAI1_SD_B, SWPMI1_TX, SYS_JTMS-SWDIOPA13PA15 (JTDI) — шарик B3: ADC1_EXTI15, SPI1_NSS, SPI3_NSS, SWPMI1_SUSPEND, SYS_JTDI, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_DE, USART3_RTSPA15PB5 — шарик B4: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TSC_G2_IO2, USART1_CKPB5PB8 — шарик B5: CAN1_RX, I2C1_SCL, SAI1_MCLK_A, TIM16_CH1PB8VBAT — шарик B6VBATPC13 — шарик B7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PA11 — шарик C1: ADC1_EXTI11, CAN1_RX, COMP1_OUT, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTSPA11PA10 — шарик C2: I2C1_SDA, SAI1_SD_A, TIM1_CH3, USART1_RXPA10PA12 — шарик C3: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTSPA12PB6 — шарик C4: COMP2_INP, I2C1_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6PB9 — шарик C5: CAN1_TX, DAC1_EXTI9, I2C1_SDA, IR_OUT, SAI1_FS_A, SPI2_NSSPB9PC15-OSC32_OUT — шарик C6: ADC1_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик C7: RCC_OSC32_INPC14PA8 — шарик D1: LPTIM2_OUT, RCC_MCO, SAI1_SCK_A, SWPMI1_IO, TIM1_CH1, USART1_CKPA8PA9 — шарик D2: DAC1_EXTI9, I2C1_SCL, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PB15 — шарик D3: ADC1_EXTI15, RTC_REFIN, SAI1_SD_A, SPI2_MOSI, SWPMI1_SUSPEND, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15PB7 — шарик D4: COMP2_INM, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TSC_G2_IO4, USART1_RXPB7NRST — шарик D5NRSTPH1-OSC_OUT — шарик D6: RCC_OSC_OUTPH1PH0-OSC_IN — шарик D7: RCC_OSC_INPH0PB14 — шарик E1: I2C2_SDA, SAI1_MCLK_A, SPI2_MISO, SWPMI1_RX, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик E2: I2C2_SCL, LPUART1_CTS, SAI1_SCK_A, SPI2_SCK, SWPMI1_TX, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13PB10 — шарик E3: COMP1_OUT, I2C2_SCL, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PA3 — шарик E4: ADC1_IN8, COMP2_INP, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA2 — шарик E5: ADC1_IN7, COMP2_INM, COMP2_OUT, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, USART2_TXPA2PC3 — шарик E6: ADC1_IN4, LPTIM1_ETR, LPTIM2_ETR, SAI1_SD_A, SPI2_MOSIPC3VSSA/VREF- — шарик E7VSSA/VREF-PB12 — шарик F1: I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SAI1_FS_A, SPI2_NSS, SWPMI1_IO, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CKPB12PB11 — шарик F2: ADC1_EXTI11, COMP2_OUT, I2C2_SDA, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH4, USART3_RXPB11PA7 — шарик F3: ADC1_IN12, COMP2_OUT, I2C3_SCL, QUADSPI_BK1_IO2, SPI1_MOSI, TIM1_CH1NPA7PA6 — шарик F4: ADC1_IN11, COMP1_OUT, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, USART3_CTSPA6PA5 — шарик F5: ADC1_IN10, COMP1_INM, COMP2_INM, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA0 — шарик F6: ADC1_IN5, COMP1_INM, COMP1_OUT, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTSPA0VDDA/VREF+ — шарик F7VDDA/VREF+VDD — шарик G1VDDVSS — шарик G2VSSPB2 — шарик G3: COMP1_INP, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PB1 — шарик G4: ADC1_IN16, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, TIM1_CH3N, USART3_DE, USART3_RTSPB1PB0 — шарик G5: ADC1_IN15, COMP1_OUT, QUADSPI_BK1_IO1, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, USART3_CKPB0PA4 — шарик G6: ADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA1 — шарик G7: ADC1_IN6, COMP1_INP, I2C1_SMBA, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTSPA1WLCSP49, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L431CB, STM32L431CC (WLCSP49), вид сверхуРаспиновка WLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (B4, AF7), PA8 (D1, AF7)
CTSPB4 (NJTRST) (A4, AF7), PA11 (C1, AF7)
DEPB3 (JTDO-TRACESWO) (A3, AF7), PA12 (C3, AF7)
RTSPB3 (JTDO-TRACESWO) (A3, AF7), PA12 (C3, AF7)
RXPA10 (C2, AF7), PB7 (D4, AF7)
TXPB6 (C4, AF7), PA9 (D2, AF7)
USART2CKPA4 (G6, AF7)
CTSPA0 (F6, AF7)
DEPA1 (G7, AF7)
RTSPA1 (G7, AF7)
RXPA15 (JTDI) (B3, AF3), PA3 (E4, AF7)
TXPA2 (E5, AF7)
USART3CKPB12 (F1, AF7), PB0 (G5, AF7)
CTSPB13 (E2, AF7), PA6 (F4, AF7)
DEPA15 (JTDI) (B3, AF7), PB14 (E1, AF7), PB1 (G4, AF7)
RTSPA15 (JTDI) (B3, AF7), PB14 (E1, AF7), PB1 (G4, AF7)
RXPB11 (F2, AF7)
TXPB10 (E3, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (E2, AF8), PA6 (F4, AF8)
DEPB12 (F1, AF8), PB1 (G4, AF8)
RTSPB12 (F1, AF8), PB1 (G4, AF8)
RXPB10 (E3, AF8), PA3 (E4, AF8)
TXPA2 (E5, AF8), PB11 (F2, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A4, AF5), PA11 (C1, AF5), PA6 (F4, AF5)
MOSIPB5 (B4, AF5), PA12 (C3, AF5), PA7 (F3, AF5)
NSSPA15 (JTDI) (B3, AF5), PB0 (G5, AF5), PA4 (G6, AF5)
SCKPB3 (JTDO-TRACESWO) (A3, AF5), PA5 (F5, AF5), PA1 (G7, AF5)
SPI2MISOPB14 (E1, AF5)
MOSIPB15 (D3, AF5), PC3 (E6, AF5)
NSSPB9 (C5, AF5), PB12 (F1, AF5)
SCKPB13 (E2, AF5), PB10 (E3, AF5)
SPI3MISOPB4 (NJTRST) (A4, AF6)
MOSIPB5 (B4, AF6)
NSSPA15 (JTDI) (B3, AF6), PA4 (G6, AF6)
SCKPB3 (JTDO-TRACESWO) (A3, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B5, AF4), PB6 (C4, AF4), PA9 (D2, AF4)
SDAPA10 (C2, AF4), PB9 (C5, AF4), PB7 (D4, AF4)
SMBAPA14 (JTCK-SWCLK) (A2, AF4), PB5 (B4, AF4), PA1 (G7, AF4)
I2C2SCLPB13 (E2, AF4), PB10 (E3, AF4)
SDAPB14 (E1, AF4), PB11 (F2, AF4)
SMBAPB12 (F1, AF4)
I2C3SCLPA7 (F3, AF4)
SDAPB4 (NJTRST) (A4, AF4)
SMBAPB2 (G3, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (B5, AF9), PA11 (C1, AF9)
TXPA12 (C3, AF9), PB9 (C5, AF9)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (G4, AF10)
BK1_IO1PB0 (G5, AF10)
BK1_IO2PA7 (F3, AF10)
BK1_IO3PA6 (F4, AF10)
BK1_NCSPA2 (E5, AF10), PB11 (F2, AF10)
CLKPB10 (E3, AF10), PA3 (E4, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (F6, AF13), PB0 (G5, AF13)
FS_APB9 (C5, AF13), PA9 (D2, AF13), PB12 (F1, AF13)
FS_BPA14 (JTCK-SWCLK) (A2, AF13), PB6 (C4, AF13), PA4 (G6, AF13)
MCLK_APB8 (B5, AF13), PB14 (E1, AF13), PA3 (E4, AF13)
MCLK_BPB4 (NJTRST) (A4, AF13)
SCK_APA8 (D1, AF13), PB13 (E2, AF13), PB10 (E3, AF13)
SCK_BPB3 (JTDO-TRACESWO) (A3, AF13)
SD_APA10 (C2, AF13), PB15 (D3, AF13), PC3 (E6, AF13)
SD_BPA13 (JTMS-SWDIO) (B2, AF13), PB5 (B4, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPA8 (D1, AF12), PB12 (F1, AF12)
RXPA14 (JTCK-SWCLK) (A2, AF12), PB14 (E1, AF12)
SUSPENDPA15 (JTDI) (B3, AF12), PB15 (D3, AF12)
TXPA13 (JTMS-SWDIO) (B2, AF12), PB13 (E2, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1), PB11 (F2)
EXTI15PA15 (JTDI) (B3), PC15-OSC32_OUT (C6), PB15 (D3)
IN4PC3 (E6)
IN5PA0 (F6)
IN6PA1 (G7)
IN7PA2 (E5)
IN8PA3 (E4)
IN9PA4 (G6)
IN10PA5 (F5)
IN11PA6 (F4)
IN12PA7 (F3)
IN15PB0 (G5)
IN16PB1 (G4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (C5), PA9 (D2)
OUT1PA4 (G6)
OUT2PA5 (F5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F5), PA0 (F6), PB1 (G4), PA4 (G6)
INPPB2 (G3), PA1 (G7)
OUTPA11 (C1, AF6), PB10 (E3, AF12), PA6 (F4, AF6), PA0 (F6, AF12), PB0 (G5, AF12)
COMP2INMPB3 (JTDO-TRACESWO) (A3), PB7 (D4), PA2 (E5), PA5 (F5), PA4 (G6)
INPPB4 (NJTRST) (A4), PB6 (C4), PA3 (E4)
OUTPB5 (B4, AF12), PA2 (E5, AF12), PB11 (F2, AF12), PA7 (F3, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (G7)
VINPPA0 (F6)
VOUTPA3 (E4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (F1, AF1), PA6 (F4, AF1)
BKIN_COMP2PB12 (F1, AF3), PA6 (F4, AF12)
BKIN2PA11 (C1, AF2)
BKIN2_COMP1PA11 (C1, AF12)
CH1PA8 (D1, AF1)
CH1NPB13 (E2, AF1), PA7 (F3, AF1)
CH2PA9 (D2, AF1)
CH2NPB14 (E1, AF1), PB0 (G5, AF1)
CH3PA10 (C2, AF1)
CH3NPB15 (D3, AF1), PB1 (G4, AF1)
CH4PA11 (C1, AF1)
ETRPA12 (C3, AF1)
TIM2CH1PA15 (JTDI) (B3, AF1), PA5 (F5, AF1), PA0 (F6, AF1)
CH2PB3 (JTDO-TRACESWO) (A3, AF1), PA1 (G7, AF1)
CH3PB10 (E3, AF1), PA2 (E5, AF1)
CH4PA3 (E4, AF1), PB11 (F2, AF1)
ETRPA15 (JTDI) (B3, AF2), PA5 (F5, AF2), PA0 (F6, AF14)
TIM15BKINPA9 (D2, AF14), PB12 (F1, AF14)
CH1PB14 (E1, AF14), PA2 (E5, AF14)
CH1NPB13 (E2, AF14), PA1 (G7, AF14)
CH2PB15 (D3, AF14), PA3 (E4, AF14)
TIM16BKINPB5 (B4, AF14)
CH1PB8 (B5, AF14), PA6 (F4, AF14)
CH1NPB6 (C4, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (C4, AF1), PC3 (E6, AF1)
IN1PB5 (B4, AF1)
IN2PB7 (D4, AF1)
OUTPA14 (JTCK-SWCLK) (A2, AF1), PB2 (G3, AF1)
LPTIM2ETRPC3 (E6, AF14), PA5 (F5, AF14)
IN1PB1 (G4, AF14)
OUTPA8 (D1, AF14), PA4 (G6, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (B7), PB2 (G3, AF0)
OUT_CALIBPC13 (B7), PB2 (G3, AF0)
REFINPB15 (D3, AF0)
TSPC13 (B7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (F1, AF9)
G1_IO2PB13 (E2, AF9)
G1_IO3PB14 (E1, AF9)
G1_IO4PB15 (D3, AF9)
G2_IO1PB4 (NJTRST) (A4, AF9)
G2_IO2PB5 (B4, AF9)
G2_IO3PB6 (C4, AF9)
G2_IO4PB7 (D4, AF9)
SYNCPB10 (E3, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK-SWCLK) (A2, AF0)
JTDIPA15 (JTDI) (B3, AF0)
JTDO-SWOPB3 (JTDO-TRACESWO) (A3, AF0)
JTMS-SWDIOPA13 (JTMS-SWDIO) (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (E5)
MCOPA8 (D1, AF0)
OSC_INPH0-OSC_IN (D7)
OSC_OUTPH1-OSC_OUT (D6)
OSC32_INPC14-OSC32_IN (C7)
OSC32_OUTPC15-OSC32_OUT (C6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (B7)
RTC_TAMP2PA0 (F6)
SYS_WKUP1PA0 (F6)
SYS_WKUP2PC13 (B7)
SYS_WKUP4PA2 (E5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 49 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PA14 (JTCK-SWCLK)ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SWPMI1_RX (AF12), SYS_JTCK-SWCLK (AF0)
A3PB3 (JTDO-TRACESWO)ввод-выводCOMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A4PB4 (NJTRST)ввод-выводCOMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
A5PH3-BOOT0ввод-вывод—
A6VSSпитание—
A7VDDпитание—
B1VSSпитание—
B2PA13 (JTMS-SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SWPMI1_TX (AF12), SYS_JTMS-SWDIO (AF0)
B3PA15 (JTDI)ввод-выводADC1_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SWPMI1_SUSPEND (AF12), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
B4PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
B5PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_MCLK_A (AF13), TIM16_CH1 (AF14)
B6VBATпитание—
B7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C1PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7)
C2PA10ввод-выводI2C1_SDA (AF4), SAI1_SD_A (AF13), TIM1_CH3 (AF1), USART1_RX (AF7)
C3PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
C4PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
C5PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF1), SAI1_FS_A (AF13), SPI2_NSS (AF5)
C6PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
C7PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), SWPMI1_IO (AF12), TIM1_CH1 (AF1), USART1_CK (AF7)
D2PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF4), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D3PB15ввод-выводADC1_EXTI15, RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
D4PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7)
D5NRSTсброс—
D6PH1-OSC_OUTввод-выводRCC_OSC_OUT
D7PH0-OSC_INввод-выводRCC_OSC_IN
E1PB14ввод-выводI2C2_SDA (AF4), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
E2PB13ввод-выводI2C2_SCL (AF4), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
E3PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
E4PA3ввод-выводADC1_IN8, COMP2_INP, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
E5PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
E6PC3ввод-выводADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
E7VSSA/VREF-питание—
F1PB12ввод-выводI2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
F2PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
F3PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
F4PA6ввод-выводADC1_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), USART3_CTS (AF7)
F5PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
F6PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7)
F7VDDA/VREF+питание—
G1VDDпитание—
G2VSSпитание—
G3PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
G4PB1ввод-выводADC1_IN16, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), USART3_DE (AF7), USART3_RTS (AF7)
G5PB0ввод-выводADC1_IN15, COMP1_OUT (AF12), QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), USART3_CK (AF7)
G6PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
G7PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB6резервное питание: часы реального времени и резервные регистры
VDDA1, A7, G1питание цифровой части и линий ввода-вывода
VDDA/VREF+F7питание аналоговой части, объединённое с опорным напряжением АЦП
VSSA6, B1, G2общий провод (земля)
VSSA/VREF-E7общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTD5сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32L431C(B-C)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L431CBSTM32L431CBYx128 КБ64 КБ
STM32L431CCSTM32L431CCYx256 КБ64 КБ

Линейка STM32L4x1, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP49, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L433CB, STM32L433CCSTM32L4x348 из 49A1: VDD → VDDUSBтолько у него: LCD, USB
STM32L443CCFxSTM32L4x348 из 49A1: VDD → VDDUSBтолько у него: AES, LCD, USB
STM32L443CCYxSTM32L4x348 из 49A1: VDD → VDDUSBтолько у него: AES, LCD, USB

Частые вопросы

На каких выводах USART1 у STM32L431CB?

В корпусе WLCSP49 сигнал USART1_TX выведен на PB6 (шарик C4, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PA10 (шарик C2, AF7) или PB7 (шарик D4, AF7).

Где у STM32L431CB выводы SWD для программатора?

SWDIO — PA13 (JTMS-SWDIO) (шарик B2, AF0), SWCLK — PA14 (JTCK-SWCLK) (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L431CB?

I2C1_SCL — PB8 (шарик B5, AF4) или PB6 (шарик C4, AF4) или PA9 (шарик D2, AF4), I2C1_SDA — PA10 (шарик C2, AF4) или PB9 (шарик C5, AF4) или PB7 (шарик D4, AF4).

Сколько выводов ввода-вывода у STM32L431CB в корпусе WLCSP49?

39 из 49. Ещё 9 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L431CB и STM32L431CC?

Объёмом памяти: STM32L431CB — 128 КБ флеш-памяти и 64 КБ ОЗУ, STM32L431CC — 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L431CB?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
