STM32L452RC и STM32L452RE в корпусе UFBGA64: распиновка

STM32L452RC и STM32L452RE — микроконтроллеры STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 256 и 512 КБ флеш-памяти и 160 КБ ОЗУ. Корпус UFBGA64 — 64 шарика, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
256 и 512 КБ
ОЗУ
160 КБ
Корпус
UFBGA64, 64 шарика
Линий ввода-вывода
52
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

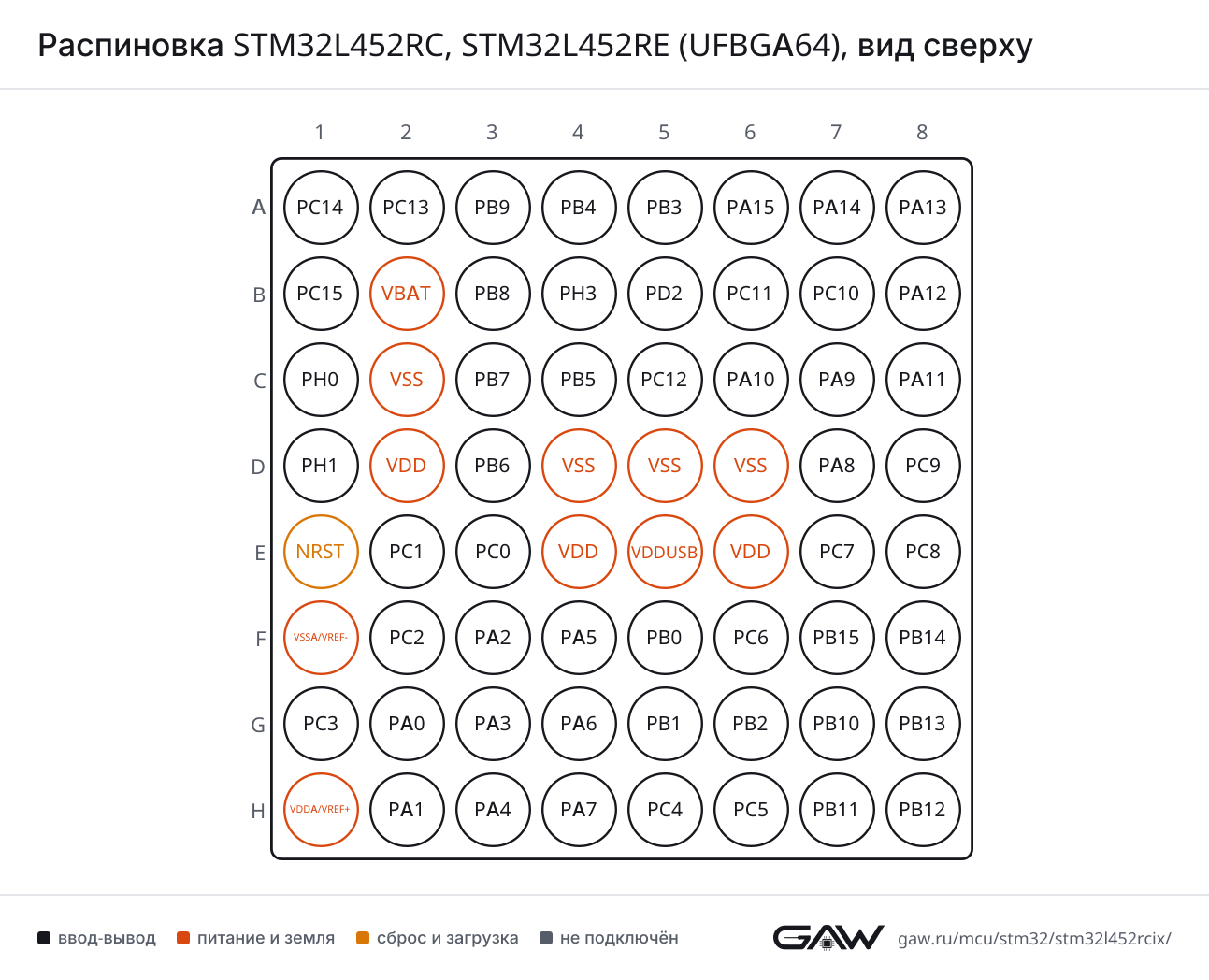

Расположение шариков STM32L452RC, STM32L452RE в корпусе UFBGA64, вид сверхуABCDEFGH12345678PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13 — шарик A2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PB9 — шарик A3: CAN1_TX, DAC1_EXTI9, I2C1_SDA, IR_OUT, SAI1_FS_A, SDMMC1_D5, SPI2_NSSPB9PB4 (NJTRST) — шарик A4: COMP2_INP, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, TSC_G2_IO1, USART1_CTSPB4PB3 (JTDO/TRACESWO) — шарик A5: COMP2_INM, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PA15 (JTDI) — шарик A6: ADC1_EXTI15, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15PA14 (JTCK/SWCLK) — шарик A7: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLKPA14PA13 (JTMS/SWDIO) — шарик A8: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_NOEPA13PC15-OSC32_OUT — шарик B1: ADC1_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик B2VBATPB8 — шарик B3: CAN1_RX, I2C1_SCL, SAI1_MCLK_A, SDMMC1_D4, TIM16_CH1PB8PH3-BOOT0 (BOOT0) — шарик B4PH3PD2 — шарик B5: SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, USART3_DE, USART3_RTSPD2PC11 — шарик B6: ADC1_EXTI11, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PC10 — шарик B7: SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TXPC10PA12 — шарик B8: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PH0-OSC_IN — шарик C1: RCC_OSC_INPH0VSS — шарик C2VSSPB7 — шарик C3: COMP2_INM, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, SYS_PVD_IN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB5 — шарик C4: CAN1_RX, COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CKPB5PC12 — шарик C5: SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, USART3_CKPC12PA10 — шарик C6: CRS_SYNC, I2C1_SDA, SAI1_SD_A, TIM1_CH3, USART1_RXPA10PA9 — шарик C7: DAC1_EXTI9, DFSDM1_DATIN1, I2C1_SCL, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA11 — шарик C8: ADC1_EXTI11, CAN1_RX, COMP1_OUT, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_DMPA11PH1-OSC_OUT — шарик D1: RCC_OSC_OUTPH1VDD — шарик D2VDDPB6 — шарик D3: CAN1_TX, COMP2_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6VSS — шарик D4VSSVSS — шарик D5VSSVSS — шарик D6VSSPA8 — шарик D7: DFSDM1_CKIN1, LPTIM2_OUT, RCC_MCO, SAI1_SCK_A, TIM1_CH1, USART1_CKPA8PC9 — шарик D8: DAC1_EXTI9, SDMMC1_D1, TIM3_CH4, TSC_G4_IO4, USB_NOEPC9NRST — шарик E1NRSTPC1 — шарик E2: ADC1_IN2, I2C3_SDA, I2C4_SDA, LPTIM1_OUT, LPUART1_TX, SYS_TRACED0PC1PC0 — шарик E3: ADC1_IN1, I2C3_SCL, I2C4_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0VDD — шарик E4VDDVDDUSB — шарик E5VDDUSBVDD — шарик E6VDDPC7 — шарик E7: DFSDM1_DATIN3, SDMMC1_D7, TIM3_CH2, TSC_G4_IO2PC7PC8 — шарик E8: SDMMC1_D0, TIM3_CH3, TSC_G4_IO3PC8VSSA/VREF- — шарик F1VSSA/VREF-PC2 — шарик F2: ADC1_IN3, DFSDM1_CKOUT, LPTIM1_IN2, SPI2_MISOPC2PA2 — шарик F3: ADC1_IN7, COMP2_INM, COMP2_OUT, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, USART2_TXPA2PA5 — шарик F4: ADC1_IN10, COMP1_INM, COMP2_INM, DFSDM1_CKOUT, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PB0 — шарик F5: ADC1_IN15, COMP1_OUT, DFSDM1_CKIN0, QUADSPI_BK1_IO1, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_CKPB0PC6 — шарик F6: DFSDM1_CKIN3, SDMMC1_D6, TIM3_CH1, TSC_G4_IO1PC6PB15 — шарик F7: ADC1_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI1_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15PB14 — шарик F8: DFSDM1_DATIN2, I2C2_SDA, SAI1_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PC3 — шарик G1: ADC1_IN4, LPTIM1_ETR, LPTIM2_ETR, SAI1_SD_A, SPI2_MOSIPC3PA0 — шарик G2: ADC1_IN5, COMP1_INM, COMP1_OUT, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UART4_TX, USART2_CTSPA0PA3 — шарик G3: ADC1_IN8, COMP2_INP, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA6 — шарик G4: ADC1_IN11, COMP1_OUT, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, TIM3_CH1, USART3_CTSPA6PB1 — шарик G5: ADC1_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, TIM1_CH3N, TIM3_CH4, USART3_DE, USART3_RTSPB1PB2 — шарик G6: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PB10 — шарик G7: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB13 — шарик G8: CAN1_TX, DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, SAI1_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13VDDA/VREF+ — шарик H1VDDA/VREF+PA1 — шарик H2: ADC1_IN6, COMP1_INP, I2C1_SMBA, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA4 — шарик H3: ADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA7 — шарик H4: ADC1_IN12, COMP2_OUT, DFSDM1_DATIN0, I2C3_SCL, QUADSPI_BK1_IO2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2PA7PC4 — шарик H5: ADC1_IN13, COMP1_INM, USART3_TXPC4PC5 — шарик H6: ADC1_IN14, COMP1_INP, SYS_WKUP5, USART3_RXPC5PB11 — шарик H7: ADC1_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH4, USART3_RXPB11PB12 — шарик H8: CAN1_RX, DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SAI1_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CKPB12UFBGA64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L452RC, STM32L452RE (UFBGA64), вид сверхуРаспиновка UFBGA64 картинкой
PNG, 1293 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C4, AF7), PA8 (D7, AF7)
CTSPB4 (NJTRST) (A4, AF7), PA11 (C8, AF7)
DEPB3 (JTDO/TRACESWO) (A5, AF7), PA12 (B8, AF7)
RTSPB3 (JTDO/TRACESWO) (A5, AF7), PA12 (B8, AF7)
RXPB7 (C3, AF7), PA10 (C6, AF7)
TXPA9 (C7, AF7), PB6 (D3, AF7)
USART2CKPA4 (H3, AF7)
CTSPA0 (G2, AF7)
DEPA1 (H2, AF7)
RTSPA1 (H2, AF7)
RXPA15 (JTDI) (A6, AF3), PA3 (G3, AF7)
TXPA2 (F3, AF7)
USART3CKPC12 (C5, AF7), PB0 (F5, AF7), PB12 (H8, AF7)
CTSPA6 (G4, AF7), PB13 (G8, AF7)
DEPA15 (JTDI) (A6, AF7), PD2 (B5, AF7), PB14 (F8, AF7), PB1 (G5, AF7)
RTSPA15 (JTDI) (A6, AF7), PD2 (B5, AF7), PB14 (F8, AF7), PB1 (G5, AF7)
RXPC11 (B6, AF7), PC5 (H6, AF7), PB11 (H7, AF7)
TXPC10 (B7, AF7), PB10 (G7, AF7), PC4 (H5, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (C3, AF8)
DEPA15 (JTDI) (A6, AF8)
RTSPA15 (JTDI) (A6, AF8)
RXPC11 (B6, AF8), PA1 (H2, AF8)
TXPC10 (B7, AF8), PA0 (G2, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (G4, AF8), PB13 (G8, AF8)
DEPB1 (G5, AF8), PB12 (H8, AF8)
RTSPB1 (G5, AF8), PB12 (H8, AF8)
RXPC0 (E3, AF8), PA3 (G3, AF8), PB10 (G7, AF8)
TXPC1 (E2, AF8), PA2 (F3, AF8), PB11 (H7, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A4, AF5), PA11 (C8, AF5), PA6 (G4, AF5)
MOSIPA12 (B8, AF5), PB5 (C4, AF5), PA7 (H4, AF5)
NSSPA15 (JTDI) (A6, AF5), PB0 (F5, AF5), PA4 (H3, AF5)
SCKPB3 (JTDO/TRACESWO) (A5, AF5), PA5 (F4, AF5), PA1 (H2, AF5)
SPI2MISOPC2 (F2, AF5), PB14 (F8, AF5)
MOSIPB15 (F7, AF5), PC3 (G1, AF5)
NSSPB9 (A3, AF5), PB12 (H8, AF5)
SCKPB10 (G7, AF5), PB13 (G8, AF5)
SPI3MISOPB4 (NJTRST) (A4, AF6), PC11 (B6, AF6)
MOSIPB5 (C4, AF6), PC12 (C5, AF6)
NSSPA15 (JTDI) (A6, AF6), PA4 (H3, AF6)
SCKPB3 (JTDO/TRACESWO) (A5, AF6), PC10 (B7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B3, AF4), PA9 (C7, AF4), PB6 (D3, AF4)
SDAPB9 (A3, AF4), PB7 (C3, AF4), PA10 (C6, AF4)
SMBAPA14 (JTCK/SWCLK) (A7, AF4), PB5 (C4, AF4), PA1 (H2, AF4)
I2C2SCLPB10 (G7, AF4), PB13 (G8, AF4)
SDAPB14 (F8, AF4), PB11 (H7, AF4)
SMBAPB12 (H8, AF4)
I2C3SCLPC0 (E3, AF4), PA7 (H4, AF4)
SDAPB4 (NJTRST) (A4, AF4), PC1 (E2, AF4)
SMBAPB2 (G6, AF4)
I2C4SCLPB6 (D3, AF5), PC0 (E3, AF2), PB10 (G7, AF3)
SDAPB7 (C3, AF5), PC1 (E2, AF2), PB11 (H7, AF3)
SMBAPA14 (JTCK/SWCLK) (A7, AF5)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (B3, AF9), PB5 (C4, AF3), PA11 (C8, AF9), PB12 (H8, AF10)
TXPB9 (A3, AF9), PA12 (B8, AF9), PB6 (D3, AF8), PB13 (G8, AF10)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C8, AF10)
DPPA12 (B8, AF10)
NOEPA13 (JTMS/SWDIO) (A8, AF10), PC9 (D8, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (C5, AF12)
CMDPD2 (B5, AF12)
D0PC8 (E8, AF12)
D1PC9 (D8, AF12)
D2PC10 (B7, AF12)
D3PC11 (B6, AF12)
D4PB8 (B3, AF12)
D5PB9 (A3, AF12)
D6PC6 (F6, AF12)
D7PC7 (E7, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (G5, AF10)
BK1_IO1PB0 (F5, AF10)
BK1_IO2PA7 (H4, AF10)
BK1_IO3PA6 (G4, AF10)
BK1_NCSPA2 (F3, AF10), PB11 (H7, AF10)
CLKPA3 (G3, AF10), PB10 (G7, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPB0 (F5, AF13), PA0 (G2, AF13)
FS_APB9 (A3, AF13), PA9 (C7, AF13), PB12 (H8, AF13)
FS_BPA14 (JTCK/SWCLK) (A7, AF13), PB6 (D3, AF13), PA4 (H3, AF13)
MCLK_APB8 (B3, AF13), PB14 (F8, AF13), PA3 (G3, AF13)
MCLK_BPB4 (NJTRST) (A4, AF13)
SCK_APA8 (D7, AF13), PB10 (G7, AF13), PB13 (G8, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A5, AF13)
SD_APA10 (C6, AF13), PB15 (F7, AF13), PC3 (G1, AF13)
SD_BPA13 (JTMS/SWDIO) (A8, AF13), PB5 (C4, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B6), PA11 (C8), PB11 (H7)
EXTI15PA15 (JTDI) (A6), PC15-OSC32_OUT (B1), PB15 (F7)
IN1PC0 (E3)
IN2PC1 (E2)
IN3PC2 (F2)
IN4PC3 (G1)
IN5PA0 (G2)
IN6PA1 (H2)
IN7PA2 (F3)
IN8PA3 (G3)
IN9PA4 (H3)
IN10PA5 (F4)
IN11PA6 (G4)
IN12PA7 (H4)
IN13PC4 (H5)
IN14PC5 (H6)
IN15PB0 (F5)
IN16PB1 (G5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A3), PA9 (C7), PC9 (D8)
OUT1PA4 (H3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F4), PA0 (G2), PB1 (G5), PA4 (H3), PC4 (H5)
INPPB2 (G6), PA1 (H2), PC5 (H6)
OUTPA11 (C8, AF6), PB0 (F5, AF12), PA0 (G2, AF12), PA6 (G4, AF6), PB10 (G7, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (A5), PB7 (C3), PA2 (F3), PA5 (F4), PA4 (H3)
INPPB4 (NJTRST) (A4), PB6 (D3), PA3 (G3)
OUTPB5 (C4, AF12), PA2 (F3, AF12), PA7 (H4, AF12), PB11 (H7, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (H2)
VINPPA0 (G2)
VOUTPA3 (G3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (G4, AF1), PB12 (H8, AF1)
BKIN_COMP2PA6 (G4, AF12), PB12 (H8, AF3)
BKIN2PA11 (C8, AF2)
BKIN2_COMP1PA11 (C8, AF12)
CH1PA8 (D7, AF1)
CH1NPB13 (G8, AF1), PA7 (H4, AF1)
CH2PA9 (C7, AF1)
CH2NPB0 (F5, AF1), PB14 (F8, AF1)
CH3PA10 (C6, AF1)
CH3NPB15 (F7, AF1), PB1 (G5, AF1)
CH4PA11 (C8, AF1)
ETRPA12 (B8, AF1)
TIM2CH1PA15 (JTDI) (A6, AF1), PA5 (F4, AF1), PA0 (G2, AF1)
CH2PB3 (JTDO/TRACESWO) (A5, AF1), PA1 (H2, AF1)
CH3PA2 (F3, AF1), PB10 (G7, AF1)
CH4PA3 (G3, AF1), PB11 (H7, AF1)
ETRPA15 (JTDI) (A6, AF2), PA5 (F4, AF2), PA0 (G2, AF14)
TIM3CH1PB4 (NJTRST) (A4, AF2), PC6 (F6, AF2), PA6 (G4, AF2)
CH2PB5 (C4, AF2), PC7 (E7, AF2), PA7 (H4, AF2)
CH3PC8 (E8, AF2), PB0 (F5, AF2)
CH4PC9 (D8, AF2), PB1 (G5, AF2)
ETRPD2 (B5, AF2)
TIM15BKINPA9 (C7, AF14), PB12 (H8, AF14)
CH1PA2 (F3, AF14), PB14 (F8, AF14)
CH1NPB13 (G8, AF14), PA1 (H2, AF14)
CH2PB15 (F7, AF14), PA3 (G3, AF14)
TIM16BKINPB5 (C4, AF14)
CH1PB8 (B3, AF14), PA6 (G4, AF14)
CH1NPB6 (D3, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (D3, AF1), PC3 (G1, AF1)
IN1PB5 (C4, AF1), PC0 (E3, AF1)
IN2PB7 (C3, AF1), PC2 (F2, AF1)
OUTPA14 (JTCK/SWCLK) (A7, AF1), PC1 (E2, AF1), PB2 (G6, AF1)
LPTIM2ETRPA5 (F4, AF14), PC3 (G1, AF14)
IN1PC0 (E3, AF14), PB1 (G5, AF14)
OUTPA8 (D7, AF14), PA4 (H3, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (A2), PB2 (G6, AF0)
OUT_CALIBPC13 (A2), PB2 (G6, AF0)
REFINPB15 (F7, AF0)
TSPC13 (A2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (H8, AF9)
G1_IO2PB13 (G8, AF9)
G1_IO3PB14 (F8, AF9)
G1_IO4PB15 (F7, AF9)
G2_IO1PB4 (NJTRST) (A4, AF9)
G2_IO2PB5 (C4, AF9)
G2_IO3PB6 (D3, AF9)
G2_IO4PB7 (C3, AF9)
G3_IO1PA15 (JTDI) (A6, AF9)
G3_IO2PC10 (B7, AF9)
G3_IO3PC11 (B6, AF9)
G3_IO4PC12 (C5, AF9)
G4_IO1PC6 (F6, AF9)
G4_IO2PC7 (E7, AF9)
G4_IO3PC8 (E8, AF9)
G4_IO4PC9 (D8, AF9)
SYNCPD2 (B5, AF9), PB10 (G7, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB0 (F5, AF6), PB2 (G6, AF6)
CKIN1PA8 (D7, AF6), PB13 (G8, AF6)
CKIN2PB15 (F7, AF6)
CKIN3PC6 (F6, AF6)
CKOUTPC2 (F2, AF6), PA5 (F4, AF6)
DATIN0PB1 (G5, AF6), PA7 (H4, AF6)
DATIN1PA9 (C7, AF6), PB12 (H8, AF6)
DATIN2PB14 (F8, AF6)
DATIN3PC7 (E7, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A7, AF0)
JTDIPA15 (JTDI) (A6, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A5, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (A8, AF0)
TRACED0PC1 (E2, AF0)
TRACED1PC10 (B7, AF0)
TRACED2PD2 (B5, AF0)
TRACED3PC12 (C5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (F3)
MCOPA8 (D7, AF0)
OSC_INPH0-OSC_IN (C1)
OSC_OUTPH1-OSC_OUT (D1)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (A2)
RTC_TAMP2PA0 (G2)
SYS_WKUP1PA0 (G2)
SYS_WKUP2PC13 (A2)
SYS_WKUP4PA2 (F3)
SYS_WKUP5PC5 (H6)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
A3PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF1), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5)
A4PB4 (NJTRST)ввод-выводCOMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
A5PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A6PA15 (JTDI)ввод-выводADC1_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A7PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0)
A8PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
B1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
B2VBATпитание—
B3PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14)
B4PH3-BOOT0 (BOOT0)ввод-вывод—
B5PD2ввод-выводSDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
B6PC11ввод-выводADC1_EXTI11, SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
B7PC10ввод-выводSDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B8PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
C1PH0-OSC_INввод-выводRCC_OSC_IN
C2VSSпитание—
C3PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
C4PB5ввод-выводCAN1_RX (AF3), COMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
C5PC12ввод-выводSDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), USART3_CK (AF7)
C6PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), SAI1_SD_A (AF13), TIM1_CH3 (AF1), USART1_RX (AF7)
C7PA9ввод-выводDAC1_EXTI9, DFSDM1_DATIN1 (AF6), I2C1_SCL (AF4), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
C8PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM (AF10)
D1PH1-OSC_OUTввод-выводRCC_OSC_OUT
D2VDDпитание—
D3PB6ввод-выводCAN1_TX (AF8), COMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
D4VSSпитание—
D5VSSпитание—
D6VSSпитание—
D7PA8ввод-выводDFSDM1_CKIN1 (AF6), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
D8PC9ввод-выводDAC1_EXTI9, SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10)
E1NRSTсброс—
E2PC1ввод-выводADC1_IN2, I2C3_SDA (AF4), I2C4_SDA (AF2), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SYS_TRACED0 (AF0)
E3PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), I2C4_SCL (AF2), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
E4VDDпитание—
E5VDDUSBпитание—
E6VDDпитание—
E7PC7ввод-выводDFSDM1_DATIN3 (AF6), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
E8PC8ввод-выводSDMMC1_D0 (AF12), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
F1VSSA/VREF-питание—
F2PC2ввод-выводADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
F3PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
F4PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, DFSDM1_CKOUT (AF6), LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
F5PB0ввод-выводADC1_IN15, COMP1_OUT (AF12), DFSDM1_CKIN0 (AF6), QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7)
F6PC6ввод-выводDFSDM1_CKIN3 (AF6), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
F7PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
F8PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
G1PC3ввод-выводADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
G2PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8), USART2_CTS (AF7)
G3PA3ввод-выводADC1_IN8, COMP2_INP, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
G4PA6ввод-выводADC1_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), USART3_CTS (AF7)
G5PB1ввод-выводADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
G6PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
G7PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
G8PB13ввод-выводCAN1_TX (AF10), DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
H1VDDA/VREF+питание—
H2PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
H3PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
H4PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), DFSDM1_DATIN0 (AF6), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
H5PC4ввод-выводADC1_IN13, COMP1_INM, USART3_TX (AF7)
H6PC5ввод-выводADC1_IN14, COMP1_INP, SYS_WKUP5, USART3_RX (AF7)
H7PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
H8PB12ввод-выводCAN1_RX (AF10), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB2резервное питание: часы реального времени и резервные регистры
VDDD2, E4, E6питание цифровой части и линий ввода-вывода
VDDA/VREF+H1питание аналоговой части, объединённое с опорным напряжением АЦП
VDDUSBE5питание приёмопередатчика USB
VSSC2, D4, D5, D6общий провод (земля)
VSSA/VREF-F1общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTE1сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32L452R(C-E)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L452RCSTM32L452RCIx256 КБ160 КБ
STM32L452RESTM32L452REIx512 КБ160 КБ

Линейка STM32L4x2, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L412R8STM32L4x264 из 64выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, DFSDM1, I2C4, SAI1, SDMMC1, SPI3, TIM3, UART4; только у него: ADC2; флеш-память до 512 и 64 КБ; ОЗУ 160 и 40 КБ
STM32L412RBIxSTM32L4x264 из 64выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, DFSDM1, I2C4, SAI1, SDMMC1, SPI3, TIM3, UART4; только у него: ADC2; флеш-память до 512 и 128 КБ; ОЗУ 160 и 40 КБ
STM32L422RBSTM32L4x264 из 64выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, DFSDM1, I2C4, SAI1, SDMMC1, SPI3, TIM3, UART4; только у него: ADC2, AES; флеш-память до 512 и 128 КБ; ОЗУ 160 и 40 КБ
STM32L462RESTM32L4x264 из 64выводы совпадают полностьютолько у него: AES
STM32L412RBIxPSTM32L4x262 из 64B5: PD2 → VDD12; H6: PC5 → VDD12только у этого: CAN1, COMP2, DAC1, DFSDM1, I2C4, SAI1, SDMMC1, SPI3, TIM3, UART4; только у него: ADC2; флеш-память до 512 и 128 КБ; ОЗУ 160 и 40 КБ
STM32L433RB, STM32L433RCSTM32L4x364 из 64выводы совпадают полностьютолько у этого: DFSDM1, I2C4, TIM3, UART4; только у него: LCD, SWPMI1, TIM7; флеш-память до 512 и 256 КБ; ОЗУ 160 и 64 КБ
STM32L443RCSTM32L4x364 из 64выводы совпадают полностьютолько у этого: DFSDM1, I2C4, TIM3, UART4; только у него: AES, LCD, SWPMI1, TIM7; флеш-память до 512 и 256 КБ; ОЗУ 160 и 64 КБ
STM32L431RB, STM32L431RCSTM32L4x163 из 64E5: VDDUSB → VDDтолько у этого: DFSDM1, I2C4, TIM3, UART4, USB; только у него: SWPMI1, TIM7; флеш-память до 512 и 256 КБ; ОЗУ 160 и 64 КБ
STM32L451RC, STM32L451RESTM32L4x163 из 64E5: VDDUSB → VDDтолько у этого: USB
STM32U335RBIxSTM32U3x561 из 64F1: VSSA/VREF- → VSSA; H1: VDDA/VREF+ → VDDA; H7: PB11 → VCAP
STM32U335RCIxSTM32U3x561 из 64F1: VSSA/VREF- → VSSA; H1: VDDA/VREF+ → VDDA; H7: PB11 → VCAP
STM32U345RCIxSTM32U3x561 из 64F1: VSSA/VREF- → VSSA; H1: VDDA/VREF+ → VDDA; H7: PB11 → VCAP

Частые вопросы

На каких выводах USART1 у STM32L452RC?

В корпусе UFBGA64 сигнал USART1_TX выведен на PA9 (шарик C7, AF7) или PB6 (шарик D3, AF7), USART1_RX — на PB7 (шарик C3, AF7) или PA10 (шарик C6, AF7).

Где у STM32L452RC выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик A8, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L452RC?

I2C1_SCL — PB8 (шарик B3, AF4) или PA9 (шарик C7, AF4) или PB6 (шарик D3, AF4), I2C1_SDA — PB9 (шарик A3, AF4) или PB7 (шарик C3, AF4) или PA10 (шарик C6, AF4).

Сколько выводов ввода-вывода у STM32L452RC в корпусе UFBGA64?

52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L452RC и STM32L452RE?

Объёмом памяти: STM32L452RC — 256 КБ флеш-памяти и 160 КБ ОЗУ, STM32L452RE — 512 КБ флеш-памяти и 160 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L452RC?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
