STM32L476JG в корпусе WLCSP72: распиновка

STM32L476JG — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP72 — 72 шарика, из них 55 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
1 МБ
ОЗУ
128 КБ
Корпус
WLCSP72, 72 шарика
Линий ввода-вывода
55
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса WLCSP72

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

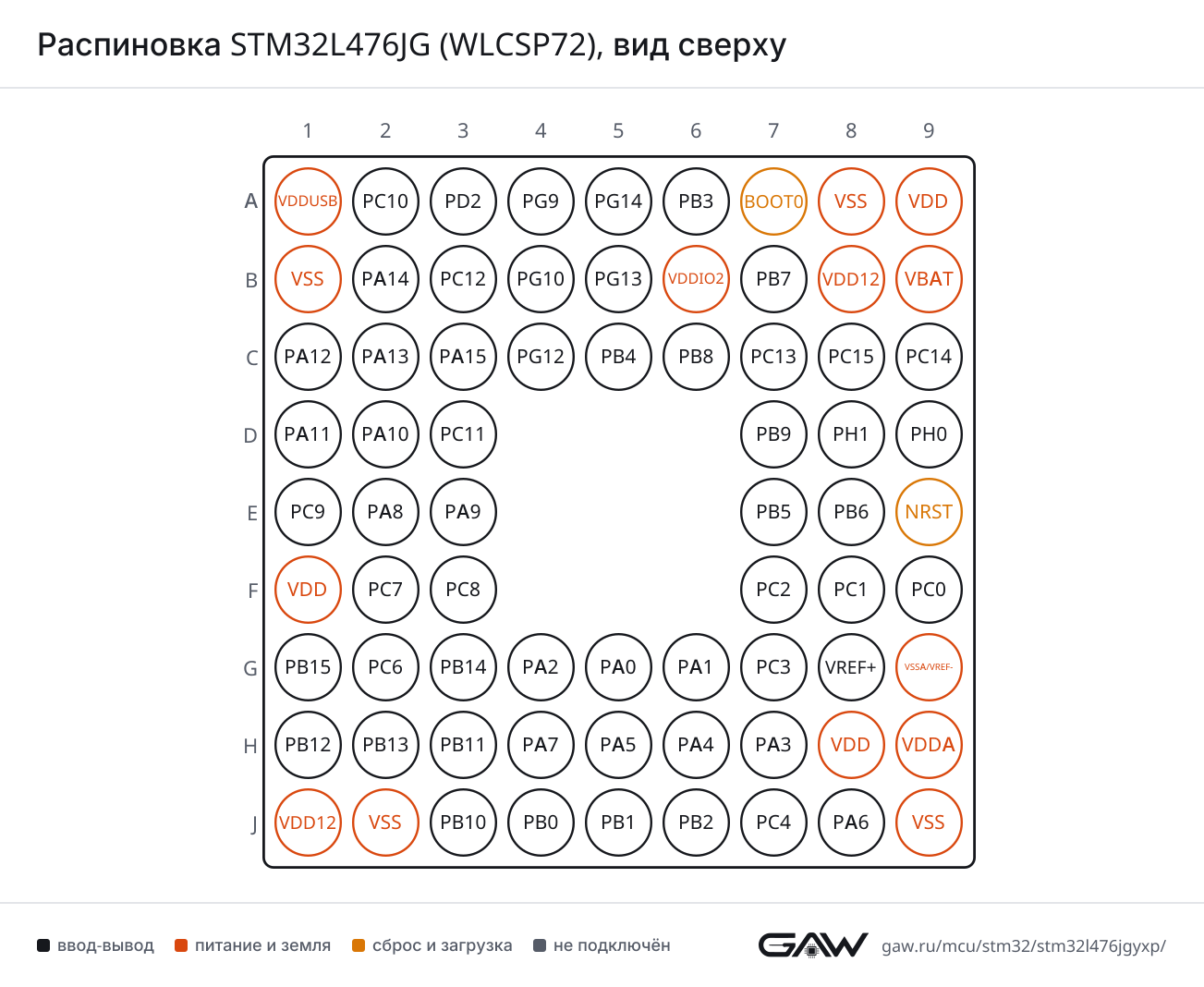

Расположение шариков STM32L476JG в корпусе WLCSP72, вид сверхуABCDEFGHJ123456789VDDUSB — шарик A1VDDUSBPC10 — шарик A2: LCD_COM4, LCD_SEG28, LCD_SEG40, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PD2 — шарик A3: LCD_COM7, LCD_SEG31, LCD_SEG43, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PG9 — шарик A4: DAC1_EXTI9, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PG14 — шарик A5: I2C1_SCLPG14PB3 (JTDO-TRACESWO) — шарик A6: COMP2_INM, LCD_SEG7, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3BOOT0 — шарик A7BOOT0VSS — шарик A8VSSVDD — шарик A9VDDVSS — шарик B1VSSPA14 (JTCK-SWCLK) — шарик B2: SYS_JTCK-SWCLKPA14PC12 — шарик B3: LCD_COM6, LCD_SEG30, LCD_SEG42, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PG10 — шарик B4: LPTIM1_IN1, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10PG13 — шарик B5: I2C1_SDA, USART1_CKPG13VDDIO2 — шарик B6VDDIO2PB7 — шарик B7: COMP2_INM, DFSDM1_CKIN5, I2C1_SDA, LCD_SEG21, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TIM8_BKIN_COMP1, TSC_G2_IO4, UART4_CTS, USART1_RXPB7VDD12 — шарик B8VDD12VBAT — шарик B9VBATPA12 — шарик C1: CAN1_TX, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PA13 (JTMS-SWDIO) — шарик C2: IR_OUT, SYS_JTMS-SWDIO, USB_OTG_FS_NOEPA13PA15 (JTDI) — шарик C3: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTSPA15PG12 — шарик C4: LPTIM1_ETR, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12PB4 (NJTRST) — шарик C5: COMP2_INP, LCD_SEG8, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PB8 — шарик C6: CAN1_RX, DFSDM1_DATIN6, I2C1_SCL, LCD_SEG16, SAI1_MCLK_A, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8PC13 — шарик C7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PC15-OSC32_OUT — шарик C8: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик C9: RCC_OSC32_INPC14PA11 — шарик D1: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PA10 — шарик D2: LCD_COM2, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC11 — шарик D3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PB9 — шарик D7: CAN1_TX, DAC1_EXTI9, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, LCD_COM3, SAI1_FS_A, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PH1-OSC_OUT — шарик D8: RCC_OSC_OUTPH1PH0-OSC_IN — шарик D9: RCC_OSC_INPH0PC9 — шарик E1: DAC1_EXTI9, LCD_SEG27, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PA8 — шарик E2: LCD_COM0, LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PA9 — шарик E3: DAC1_EXTI9, LCD_COM1, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PB5 — шарик E7: COMP2_OUT, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PB6 — шарик E8: COMP2_INP, DFSDM1_DATIN5, I2C1_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP2, TSC_G2_IO3, USART1_TXPB6NRST — шарик E9NRSTVDD — шарик F1VDDPC7 — шарик F2: DFSDM1_DATIN3, LCD_SEG25, SAI2_MCLK_B, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC8 — шарик F3: LCD_SEG26, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC2 — шарик F7: ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT, LCD_SEG20, LPTIM1_IN2, SPI2_MISOPC2PC1 — шарик F8: ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4, I2C3_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TXPC1PC0 — шарик F9: ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4, I2C3_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0PB15 — шарик G1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, LCD_SEG15, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, SWPMI1_SUSPEND, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PC6 — шарик G2: DFSDM1_CKIN3, LCD_SEG24, SAI2_MCLK_A, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PB14 — шарик G3: DFSDM1_DATIN2, I2C2_SDA, LCD_SEG14, SAI2_MCLK_A, SPI2_MISO, SWPMI1_RX, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PA2 — шарик G4: ADC1_IN7, ADC2_IN7, LCD_SEG1, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA0 — шарик G5: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA1 — шарик G6: ADC1_IN6, ADC2_IN6, LCD_SEG0, OPAMP1_VINM, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PC3 — шарик G7: ADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, SAI1_SD_A, SPI2_MOSIPC3VREF+ — шарик G8: VREFBUF_OUTVREF+VSSA/VREF- — шарик G9VSSA/VREF-PB12 — шарик H1: DFSDM1_DATIN1, I2C2_SMBA, LCD_SEG12, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, SWPMI1_IO, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CKPB12PB13 — шарик H2: DFSDM1_CKIN1, I2C2_SCL, LCD_SEG13, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, SWPMI1_TX, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13PB11 — шарик H3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT, DFSDM1_CKIN7, I2C2_SDA, LCD_SEG11, LPUART1_TX, QUADSPI_NCS, TIM2_CH4, USART3_RXPB11PA7 — шарик H4: ADC1_IN12, ADC2_IN12, LCD_SEG4, OPAMP2_VINM, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA5 — шарик H5: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PA4 — шарик H6: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA3 — шарик H7: ADC1_IN8, ADC2_IN8, LCD_SEG2, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3VDD — шарик H8VDDVDDA — шарик H9VDDAVDD12 — шарик J1VDD12VSS — шарик J2VSSPB10 — шарик J3: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, LCD_SEG10, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB0 — шарик J4: ADC1_IN15, ADC2_IN15, COMP1_OUT, LCD_SEG5, OPAMP2_VOUT, QUADSPI_BK1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PB1 — шарик J5: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LCD_SEG6, LPTIM2_IN1, QUADSPI_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PB2 — шарик J6: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PC4 — шарик J7: ADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22, USART3_TXPC4PA6 — шарик J8: ADC1_IN11, ADC2_IN11, LCD_SEG3, OPAMP2_VINP, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP2, USART3_CTSPA6VSS — шарик J9VSSWLCSP72, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L476JG (WLCSP72), вид сверхуРаспиновка WLCSP72 картинкой
PNG, 1303 × 1068 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPG13 (B5, AF7), PA8 (E2, AF7), PB5 (E7, AF7)
CTSPB4 (NJTRST) (C5, AF7), PA11 (D1, AF7)
DEPB3 (JTDO-TRACESWO) (A6, AF7), PA12 (C1, AF7), PG12 (C4, AF7)
RTSPB3 (JTDO-TRACESWO) (A6, AF7), PA12 (C1, AF7), PG12 (C4, AF7)
RXPG10 (B4, AF7), PB7 (B7, AF7), PA10 (D2, AF7)
TXPG9 (A4, AF7), PA9 (E3, AF7), PB6 (E8, AF7)
USART2CKPA4 (H6, AF7)
CTSPA0 (G5, AF7)
DEPA1 (G6, AF7)
RTSPA1 (G6, AF7)
RXPA3 (H7, AF7)
TXPA2 (G4, AF7)
USART3CKPC12 (B3, AF7), PB12 (H1, AF7), PB0 (J4, AF7)
CTSPB13 (H2, AF7), PA6 (J8, AF7)
DEPD2 (A3, AF7), PB14 (G3, AF7), PB1 (J5, AF7)
RTSPD2 (A3, AF7), PB14 (G3, AF7), PB1 (J5, AF7)
RXPC11 (D3, AF7), PB11 (H3, AF7)
TXPC10 (A2, AF7), PB10 (J3, AF7), PC4 (J7, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (B7, AF8)
DEPA15 (JTDI) (C3, AF8)
RTSPA15 (JTDI) (C3, AF8)
RXPC11 (D3, AF8), PA1 (G6, AF8)
TXPC10 (A2, AF8), PA0 (G5, AF8)
UART5CTSPB5 (E7, AF8)
DEPB4 (NJTRST) (C5, AF8)
RTSPB4 (NJTRST) (C5, AF8)
RXPD2 (A3, AF8)
TXPC12 (B3, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (H2, AF8)
DEPB12 (H1, AF8)
RTSPB12 (H1, AF8)
RXPC0 (F9, AF8), PB10 (J3, AF8)
TXPC1 (F8, AF8), PB11 (H3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (C5, AF5), PA6 (J8, AF5)
MOSIPB5 (E7, AF5), PA7 (H4, AF5)
NSSPA15 (JTDI) (C3, AF5), PA4 (H6, AF5)
SCKPB3 (JTDO-TRACESWO) (A6, AF5), PA5 (H5, AF5)
SPI2MISOPC2 (F7, AF5), PB14 (G3, AF5)
MOSIPB15 (G1, AF5), PC3 (G7, AF5)
NSSPB9 (D7, AF5), PB12 (H1, AF5)
SCKPB13 (H2, AF5), PB10 (J3, AF5)
SPI3MISOPG10 (B4, AF6), PB4 (NJTRST) (C5, AF6), PC11 (D3, AF6)
MOSIPC12 (B3, AF6), PB5 (E7, AF6)
NSSPA15 (JTDI) (C3, AF6), PG12 (C4, AF6), PA4 (H6, AF6)
SCKPC10 (A2, AF6), PG9 (A4, AF6), PB3 (JTDO-TRACESWO) (A6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPG14 (A5, AF4), PB8 (C6, AF4), PB6 (E8, AF4)
SDAPG13 (B5, AF4), PB7 (B7, AF4), PB9 (D7, AF4)
SMBAPB5 (E7, AF4)
I2C2SCLPB13 (H2, AF4), PB10 (J3, AF4)
SDAPB14 (G3, AF4), PB11 (H3, AF4)
SMBAPB12 (H1, AF4)
I2C3SCLPC0 (F9, AF4)
SDAPC1 (F8, AF4)
SMBAPB2 (J6, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (C6, AF9), PA11 (D1, AF9)
TXPA12 (C1, AF9), PB9 (D7, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (D1, AF10)
DPPA12 (C1, AF10)
IDPA10 (D2, AF10)
NOEPA13 (JTMS-SWDIO) (C2, AF10), PC9 (E1, AF10)
SOFPA8 (E2, AF10)
VBUSPA9 (E3)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (B3, AF12)
CMDPD2 (A3, AF12)
D0PC8 (F3, AF12)
D1PC9 (E1, AF12)
D2PC10 (A2, AF12)
D3PC11 (D3, AF12)
D4PB8 (C6, AF12)
D5PB9 (D7, AF12)
D6PC6 (G2, AF12)
D7PC7 (F2, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (J5, AF10)
BK1_IO1PB0 (J4, AF10)
BK1_IO2PA7 (H4, AF10)
BK1_IO3PA6 (J8, AF10)
CLKPB10 (J3, AF10)
NCSPB11 (H3, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (G5, AF13)
FS_APB9 (D7, AF13)
FS_BPB6 (E8, AF13), PA4 (H6, AF13)
MCLK_APB8 (C6, AF13)
MCLK_BPB4 (NJTRST) (C5, AF13)
SCK_APB10 (J3, AF13)
SCK_BPB3 (JTDO-TRACESWO) (A6, AF13)
SD_APC3 (G7, AF13)
SD_BPB5 (E7, AF13)
SAI2EXTCLKPC9 (E1, AF13), PA2 (G4, AF13)
FS_APG10 (B4, AF13), PB12 (H1, AF13)
FS_BPA15 (JTDI) (C3, AF13)
MCLK_APC6 (G2, AF13), PB14 (G3, AF13)
MCLK_BPC11 (D3, AF13), PC7 (F2, AF13)
SCK_APG9 (A4, AF13), PB13 (H2, AF13)
SCK_BPC10 (A2, AF13)
SD_APG12 (C4, AF13), PB15 (G1, AF13)
SD_BPC12 (B3, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPB12 (H1, AF12)
RXPB14 (G3, AF12)
SUSPENDPB15 (G1, AF12)
TXPB13 (H2, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (D1), PC11 (D3), PB11 (H3)
EXTI15PA15 (JTDI) (C3), PC15-OSC32_OUT (C8), PB15 (G1)
IN1PC0 (F9)
IN2PC1 (F8)
IN3PC2 (F7)
IN4PC3 (G7)
IN5PA0 (G5)
IN6PA1 (G6)
IN7PA2 (G4)
IN8PA3 (H7)
IN9PA4 (H6)
IN10PA5 (H5)
IN11PA6 (J8)
IN12PA7 (H4)
IN13PC4 (J7)
IN15PB0 (J4)
IN16PB1 (J5)
ADC2EXTI11PA11 (D1), PC11 (D3), PB11 (H3)
EXTI15PA15 (JTDI) (C3), PC15-OSC32_OUT (C8), PB15 (G1)
IN1PC0 (F9)
IN2PC1 (F8)
IN3PC2 (F7)
IN4PC3 (G7)
IN5PA0 (G5)
IN6PA1 (G6)
IN7PA2 (G4)
IN8PA3 (H7)
IN9PA4 (H6)
IN10PA5 (H5)
IN11PA6 (J8)
IN12PA7 (H4)
IN13PC4 (J7)
IN15PB0 (J4)
IN16PB1 (J5)
ADC3EXTI11PA11 (D1), PC11 (D3), PB11 (H3)
EXTI15PA15 (JTDI) (C3), PC15-OSC32_OUT (C8), PB15 (G1)
IN1PC0 (F9)
IN2PC1 (F8)
IN3PC2 (F7)
IN4PC3 (G7)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PG9 (A4), PB9 (D7), PC9 (E1), PA9 (E3)
OUT1PA4 (H6)
OUT2PA5 (H5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (J5), PC4 (J7)
INPPB2 (J6)
OUTPB10 (J3, AF12), PB0 (J4, AF12)
COMP2INMPB3 (JTDO-TRACESWO) (A6), PB7 (B7)
INPPB4 (NJTRST) (C5), PB6 (E8)
OUTPB5 (E7, AF12), PB11 (H3, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (G6)
VINPPA0 (G5)
VOUTPA3 (H7)
OPAMP2VINMPA7 (H4)
VINPPA6 (J8)
VOUTPB0 (J4)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (G8)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (H1, AF1), PA6 (J8, AF1)
BKIN_COMP2PB12 (H1, AF3), PA6 (J8, AF12)
BKIN2PA11 (D1, AF2)
BKIN2_COMP1PA11 (D1, AF12)
CH1PA8 (E2, AF1)
CH1NPB13 (H2, AF1), PA7 (H4, AF1)
CH2PA9 (E3, AF1)
CH2NPB14 (G3, AF1), PB0 (J4, AF1)
CH3PA10 (D2, AF1)
CH3NPB15 (G1, AF1), PB1 (J5, AF1)
CH4PA11 (D1, AF1)
ETRPA12 (C1, AF1)
TIM2CH1PA15 (JTDI) (C3, AF1), PA0 (G5, AF1), PA5 (H5, AF1)
CH2PB3 (JTDO-TRACESWO) (A6, AF1), PA1 (G6, AF1)
CH3PA2 (G4, AF1), PB10 (J3, AF1)
CH4PB11 (H3, AF1), PA3 (H7, AF1)
ETRPA15 (JTDI) (C3, AF2), PA0 (G5, AF14), PA5 (H5, AF2)
TIM3CH1PB4 (NJTRST) (C5, AF2), PC6 (G2, AF2), PA6 (J8, AF2)
CH2PB5 (E7, AF2), PC7 (F2, AF2), PA7 (H4, AF2)
CH3PC8 (F3, AF2), PB0 (J4, AF2)
CH4PC9 (E1, AF2), PB1 (J5, AF2)
ETRPD2 (A3, AF2)
TIM4CH1PB6 (E8, AF2)
CH2PB7 (B7, AF2)
CH3PB8 (C6, AF2)
CH4PB9 (D7, AF2)
TIM5CH1PA0 (G5, AF2)
CH2PA1 (G6, AF2)
CH3PA2 (G4, AF2)
CH4PA3 (H7, AF2)
TIM8BKINPB7 (B7, AF3), PA6 (J8, AF3)
BKIN_COMP1PB7 (B7, AF13)
BKIN_COMP2PA6 (J8, AF13)
BKIN2PC9 (E1, AF1), PB6 (E8, AF3)
BKIN2_COMP1PC9 (E1, AF14)
BKIN2_COMP2PB6 (E8, AF12)
CH1PC6 (G2, AF3)
CH1NPA7 (H4, AF3), PA5 (H5, AF3)
CH2PC7 (F2, AF3)
CH2NPB14 (G3, AF3), PB0 (J4, AF3)
CH3PC8 (F3, AF3)
CH3NPB15 (G1, AF3), PB1 (J5, AF3)
CH4PC9 (E1, AF3)
ETRPA0 (G5, AF3)
TIM15BKINPA9 (E3, AF14), PB12 (H1, AF14)
CH1PG10 (B4, AF14), PB14 (G3, AF14), PA2 (G4, AF14)
CH1NPG9 (A4, AF14), PA1 (G6, AF14), PB13 (H2, AF14)
CH2PB15 (G1, AF14), PA3 (H7, AF14)
TIM16BKINPB5 (E7, AF14)
CH1PB8 (C6, AF14), PA6 (J8, AF14)
CH1NPB6 (E8, AF14)
TIM17BKINPB4 (NJTRST) (C5, AF14), PA10 (D2, AF14)
CH1PB9 (D7, AF14), PA7 (H4, AF14)
CH1NPB7 (B7, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG12 (C4, AF1), PB6 (E8, AF1), PC3 (G7, AF1)
IN1PG10 (B4, AF1), PB5 (E7, AF1), PC0 (F9, AF1)
IN2PB7 (B7, AF1), PC2 (F7, AF1)
OUTPC1 (F8, AF1), PB2 (J6, AF1)
LPTIM2ETRPC3 (G7, AF14), PA5 (H5, AF14)
IN1PC0 (F9, AF14), PB1 (J5, AF14)
OUTPA8 (E2, AF14), PA4 (H6, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C7), PB2 (J6, AF0)
OUT_CALIBPC13 (C7), PB2 (J6, AF0)
REFINPB15 (G1, AF0)
TSPC13 (C7)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (E2, AF11)
COM1PA9 (E3, AF11)
COM2PA10 (D2, AF11)
COM3PB9 (D7, AF11)
COM4PC10 (A2, AF11)
COM5PC11 (D3, AF11)
COM6PC12 (B3, AF11)
COM7PD2 (A3, AF11)
SEG0PA1 (G6, AF11)
SEG1PA2 (G4, AF11)
SEG2PA3 (H7, AF11)
SEG3PA6 (J8, AF11)
SEG4PA7 (H4, AF11)
SEG5PB0 (J4, AF11)
SEG6PB1 (J5, AF11)
SEG7PB3 (JTDO-TRACESWO) (A6, AF11)
SEG8PB4 (NJTRST) (C5, AF11)
SEG9PB5 (E7, AF11)
SEG10PB10 (J3, AF11)
SEG11PB11 (H3, AF11)
SEG12PB12 (H1, AF11)
SEG13PB13 (H2, AF11)
SEG14PB14 (G3, AF11)
SEG15PB15 (G1, AF11)
SEG16PB8 (C6, AF11)
SEG17PA15 (JTDI) (C3, AF11)
SEG18PC0 (F9, AF11)
SEG19PC1 (F8, AF11)
SEG20PC2 (F7, AF11)
SEG21PB7 (B7, AF11)
SEG22PC4 (J7, AF11)
SEG24PC6 (G2, AF11)
SEG25PC7 (F2, AF11)
SEG26PC8 (F3, AF11)
SEG27PC9 (E1, AF11)
SEG28PC10 (A2, AF11)
SEG29PC11 (D3, AF11)
SEG30PC12 (B3, AF11)
SEG31PD2 (A3, AF11)
SEG40PC10 (A2, AF11)
SEG41PC11 (D3, AF11)
SEG42PC12 (B3, AF11)
SEG43PD2 (A3, AF11)
VLCDPC3 (G7, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (H1, AF9)
G1_IO2PB13 (H2, AF9)
G1_IO3PB14 (G3, AF9)
G1_IO4PB15 (G1, AF9)
G2_IO1PB4 (NJTRST) (C5, AF9)
G2_IO2PB5 (E7, AF9)
G2_IO3PB6 (E8, AF9)
G2_IO4PB7 (B7, AF9)
G3_IO1PA15 (JTDI) (C3, AF9)
G3_IO2PC10 (A2, AF9)
G3_IO3PC11 (D3, AF9)
G3_IO4PC12 (B3, AF9)
G4_IO1PC6 (G2, AF9)
G4_IO2PC7 (F2, AF9)
G4_IO3PC8 (F3, AF9)
G4_IO4PC9 (E1, AF9)
SYNCPD2 (A3, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (J6, AF6)
CKIN1PB13 (H2, AF6)
CKIN2PB15 (G1, AF6)
CKIN3PC6 (G2, AF6)
CKIN4PC1 (F8, AF6)
CKIN5PB7 (B7, AF6)
CKIN6PB9 (D7, AF6)
CKIN7PB11 (H3, AF6)
CKOUTPC2 (F7, AF6)
DATIN0PB1 (J5, AF6)
DATIN1PB12 (H1, AF6)
DATIN2PB14 (G3, AF6)
DATIN3PC7 (F2, AF6)
DATIN4PC0 (F9, AF6)
DATIN5PB6 (E8, AF6)
DATIN6PB8 (C6, AF6)
DATIN7PB10 (J3, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK-SWCLK) (B2, AF0)
JTDIPA15 (JTDI) (C3, AF0)
JTDO-SWOPB3 (JTDO-TRACESWO) (A6, AF0)
JTMS-SWDIOPA13 (JTMS-SWDIO) (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G4)
MCOPA8 (E2, AF0)
OSC_INPH0-OSC_IN (D9)
OSC_OUTPH1-OSC_OUT (D8)
OSC32_INPC14-OSC32_IN (C9)
OSC32_OUTPC15-OSC32_OUT (C8)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C7)
RTC_TAMP2PA0 (G5)
SYS_WKUP1PA0 (G5)
SYS_WKUP2PC13 (C7)
SYS_WKUP4PA2 (G4)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 72 шарика корпуса WLCSP72 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDUSBпитание—
A2PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
A3PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A4PG9ввод-выводDAC1_EXTI9, SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
A5PG14ввод-выводI2C1_SCL (AF4)
A6PB3 (JTDO-TRACESWO)ввод-выводCOMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A7BOOT0загрузка—
A8VSSпитание—
A9VDDпитание—
B1VSSпитание—
B2PA14 (JTCK-SWCLK)ввод-выводSYS_JTCK-SWCLK (AF0)
B3PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B4PG10ввод-выводLPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
B5PG13ввод-выводI2C1_SDA (AF4), USART1_CK (AF7)
B6VDDIO2питание—
B7PB7ввод-выводCOMP2_INM, DFSDM1_CKIN5 (AF6), I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
B8VDD12питание—
B9VBATпитание—
C1PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C2PA13 (JTMS-SWDIO)ввод-выводIR_OUT (AF1), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
C3PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17 (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8)
C4PG12ввод-выводLPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
C5PB4 (NJTRST)ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
C6PB8ввод-выводCAN1_RX (AF9), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LCD_SEG16 (AF11), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C8PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
C9PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D2PA10ввод-выводLCD_COM2 (AF11), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D3PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
D7PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), LCD_COM3 (AF11), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
D8PH1-OSC_OUTввод-выводRCC_OSC_OUT
D9PH0-OSC_INввод-выводRCC_OSC_IN
E1PC9ввод-выводDAC1_EXTI9, LCD_SEG27 (AF11), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
E2PA8ввод-выводLCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
E3PA9ввод-выводDAC1_EXTI9, LCD_COM1 (AF11), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E7PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
E8PB6ввод-выводCOMP2_INP, DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
E9NRSTсброс—
F1VDDпитание—
F2PC7ввод-выводDFSDM1_DATIN3 (AF6), LCD_SEG25 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
F3PC8ввод-выводLCD_SEG26 (AF11), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
F7PC2ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
F8PC1ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8)
F9PC0ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
G1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
G2PC6ввод-выводDFSDM1_CKIN3 (AF6), LCD_SEG24 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
G3PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LCD_SEG14 (AF11), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
G4PA2ввод-выводADC1_IN7, ADC2_IN7, LCD_SEG1 (AF11), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
G5PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
G6PA1ввод-выводADC1_IN6, ADC2_IN6, LCD_SEG0 (AF11), OPAMP1_VINM, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
G7PC3ввод-выводADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
G8VREF+служебныйVREFBUF_OUT
G9VSSA/VREF-питание—
H1PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
H2PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
H3PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
H4PA7ввод-выводADC1_IN12, ADC2_IN12, LCD_SEG4 (AF11), OPAMP2_VINM, QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
H5PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
H6PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
H7PA3ввод-выводADC1_IN8, ADC2_IN8, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
H8VDDпитание—
H9VDDAпитание—
J1VDD12питание—
J2VSSпитание—
J3PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
J4PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LCD_SEG5 (AF11), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
J5PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
J6PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
J7PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22 (AF11), USART3_TX (AF7)
J8PA6ввод-выводADC1_IN11, ADC2_IN11, LCD_SEG3 (AF11), OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7)
J9VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB9резервное питание: часы реального времени и резервные регистры
VDDA9, F1, H8питание цифровой части и линий ввода-вывода
VDD12B8, J1—
VDDAH9питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2B6питание отдельной группы линий ввода-вывода
VDDUSBA1питание приёмопередатчика USB
VSSA8, B1, J2, J9общий провод (земля)
VSSA/VREF-G9общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTE9сброс, активный уровень — низкий
BOOT0A7выбор источника загрузки при сбросе
VREF+G8верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L476JGYxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L476JGSTM32L476JGYxP1 МБ128 КБ

Линейка STM32L4x6, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP72, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32L476JG?

В корпусе WLCSP72 сигнал USART1_TX выведен на PG9 (шарик A4, AF7) или PA9 (шарик E3, AF7) или PB6 (шарик E8, AF7), USART1_RX — на PG10 (шарик B4, AF7) или PB7 (шарик B7, AF7) или PA10 (шарик D2, AF7).

Где у STM32L476JG выводы SWD для программатора?

SWDIO — PA13 (JTMS-SWDIO) (шарик C2, AF0), SWCLK — PA14 (JTCK-SWCLK) (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L476JG?

I2C1_SCL — PG14 (шарик A5, AF4) или PB8 (шарик C6, AF4) или PB6 (шарик E8, AF4), I2C1_SDA — PG13 (шарик B5, AF4) или PB7 (шарик B7, AF4) или PB9 (шарик D7, AF4).

Сколько выводов ввода-вывода у STM32L476JG в корпусе WLCSP72?

55 из 72. Ещё 14 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L476JG?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
