STM32L476QG в корпусе UFBGA132: распиновка

STM32L476QG — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус UFBGA132 — 132 шарика, из них 109 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
1 МБ
ОЗУ
128 КБ
Корпус
UFBGA132, 132 шарика
Линий ввода-вывода
109
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса UFBGA132

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

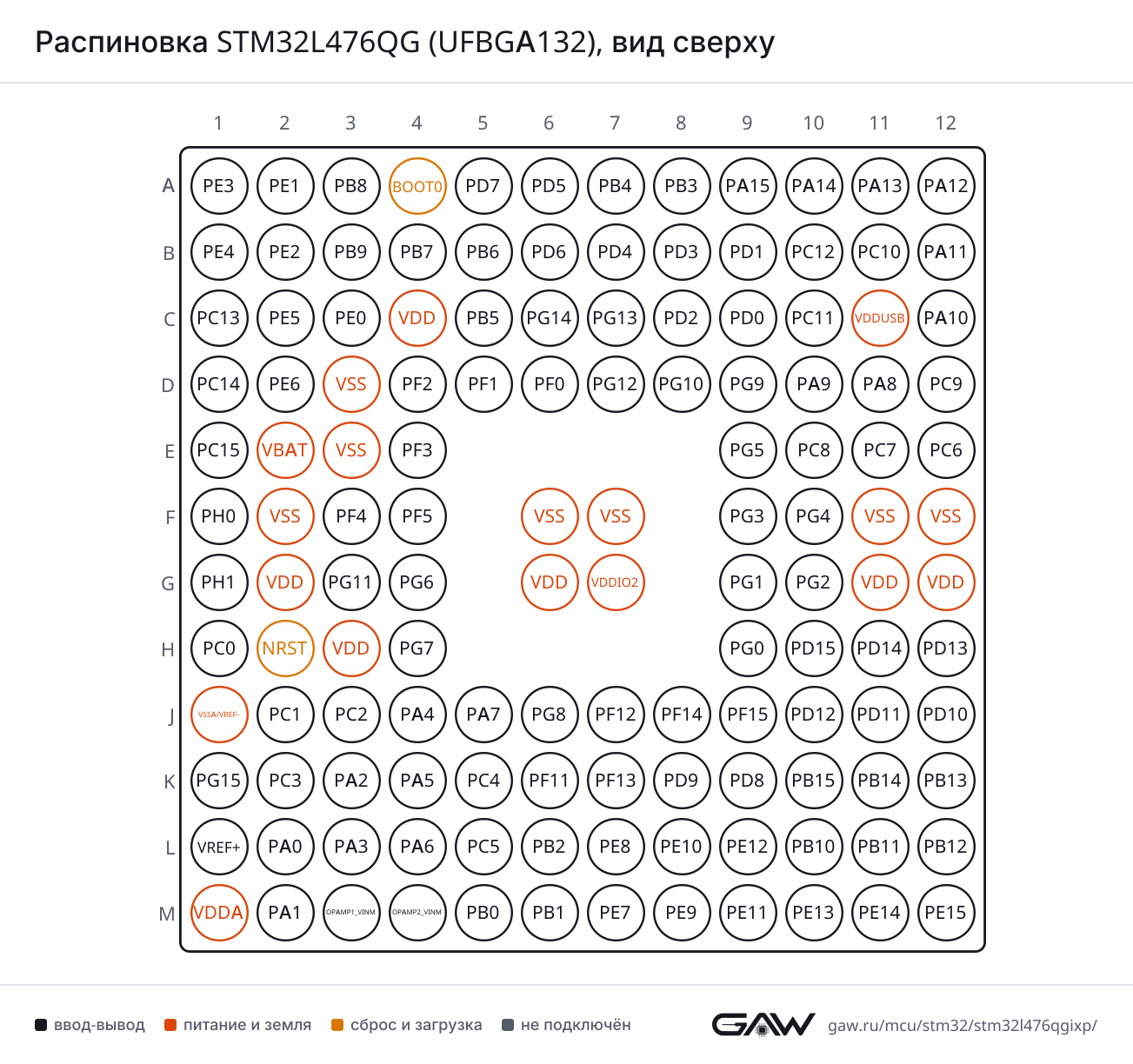

Расположение шариков STM32L476QG в корпусе UFBGA132, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: FMC_A19, LCD_SEG39, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO2PE3PE1 — шарик A2: FMC_NBL1, LCD_SEG37, TIM17_CH1PE1PB8 — шарик A3: CAN1_RX, DFSDM1_DATIN6, I2C1_SCL, LCD_SEG16, SAI1_MCLK_A, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: DFSDM1_CKIN1, FMC_NE1, USART2_CKPD7PD5 — шарик A6: FMC_NWE, USART2_TXPD5PB4 (NJTRST) — шарик A7: COMP2_INP, LCD_SEG8, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PB3 (JTDO-TRACESWO) — шарик A8: COMP2_INM, LCD_SEG7, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PA15 (JTDI) — шарик A9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTSPA15PA14 (JTCK-SWCLK) — шарик A10: SYS_JTCK-SWCLKPA14PA13 (JTMS-SWDIO) — шарик A11: IR_OUT, SYS_JTMS-SWDIO, USB_OTG_FS_NOEPA13PA12 — шарик A12: CAN1_TX, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PE4 — шарик B1: DFSDM1_DATIN3, FMC_A20, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO3PE4PE2 — шарик B2: FMC_A23, LCD_SEG38, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO1PE2PB9 — шарик B3: CAN1_TX, DAC1_EXTI9, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, LCD_COM3, SAI1_FS_A, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PB7 — шарик B4: COMP2_INM, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, LCD_SEG21, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TIM8_BKIN_COMP1, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB6 — шарик B5: COMP2_INP, DFSDM1_DATIN5, I2C1_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP2, TSC_G2_IO3, USART1_TXPB6PD6 — шарик B6: DFSDM1_DATIN1, FMC_NWAIT, SAI1_SD_A, USART2_RXPD6PD4 — шарик B7: DFSDM1_CKIN0, FMC_NOE, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD3 — шарик B8: DFSDM1_DATIN0, FMC_CLK, SPI2_MISO, USART2_CTSPD3PD1 — шарик B9: CAN1_TX, DFSDM1_CKIN7, FMC_D3, FMC_DA3, SPI2_SCKPD1PC12 — шарик B10: LCD_COM6, LCD_SEG30, LCD_SEG42, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PC10 — шарик B11: LCD_COM4, LCD_SEG28, LCD_SEG40, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PC13 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PE5 — шарик C2: DFSDM1_CKIN3, FMC_A21, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO4PE5PE0 — шарик C3: FMC_NBL0, LCD_SEG36, TIM16_CH1, TIM4_ETRPE0VDD — шарик C4VDDPB5 — шарик C5: COMP2_OUT, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PG14 — шарик C6: FMC_A25, I2C1_SCLPG14PG13 — шарик C7: FMC_A24, I2C1_SDA, USART1_CKPG13PD2 — шарик C8: LCD_COM7, LCD_SEG31, LCD_SEG43, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PD0 — шарик C9: CAN1_RX, DFSDM1_DATIN7, FMC_D2, FMC_DA2, SPI2_NSSPD0PC11 — шарик C10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11VDDUSB — шарик C11VDDUSBPA10 — шарик C12: LCD_COM2, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: FMC_A22, RTC_TAMP3, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH4PE6VSS — шарик D3VSSPF2 — шарик D4: FMC_A2, I2C2_SMBAPF2PF1 — шарик D5: FMC_A1, I2C2_SCLPF1PF0 — шарик D6: FMC_A0, I2C2_SDAPF0PG12 — шарик D7: FMC_NE4, LPTIM1_ETR, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12PG10 — шарик D8: FMC_NE3, LPTIM1_IN1, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10PG9 — шарик D9: DAC1_EXTI9, FMC_NCE3, FMC_NE2, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PA9 — шарик D10: DAC1_EXTI9, LCD_COM1, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA8 — шарик D11: LCD_COM0, LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC9 — шарик D12: DAC1_EXTI9, LCD_SEG27, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATVSS — шарик E3VSSPF3 — шарик E4: ADC3_IN6, FMC_A3PF3PG5 — шарик E9: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSSPG5PC8 — шарик E10: LCD_SEG26, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC7 — шарик E11: DFSDM1_DATIN3, LCD_SEG25, SAI2_MCLK_B, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC6 — шарик E12: DFSDM1_CKIN3, LCD_SEG24, SAI2_MCLK_A, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PH0-OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSPF4 — шарик F3: ADC3_IN7, FMC_A4PF4PF5 — шарик F4: ADC3_IN8, FMC_A5PF5VSS — шарик F6VSSVSS — шарик F7VSSPG3 — шарик F9: FMC_A13, SAI2_FS_B, SPI1_MISOPG3PG4 — шарик F10: FMC_A14, SAI2_MCLK_B, SPI1_MOSIPG4VSS — шарик F11VSSVSS — шарик F12VSSPH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDPG11 — шарик G3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2, SAI2_MCLK_A, SPI3_MOSI, TIM15_CH2, USART1_CTSPG11PG6 — шарик G4: I2C3_SMBA, LPUART1_DE, LPUART1_RTSPG6VDD — шарик G6VDDVDDIO2 — шарик G7VDDIO2PG1 — шарик G9: FMC_A11, TSC_G8_IO4PG1PG2 — шарик G10: FMC_A12, SAI2_SCK_B, SPI1_SCKPG2VDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4, I2C3_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0NRST — шарик H2NRSTVDD — шарик H3VDDPG7 — шарик H4: FMC_INT3, I2C3_SCL, LPUART1_TXPG7PG0 — шарик H9: FMC_A10, TSC_G8_IO3PG0PD15 — шарик H10: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, LCD_SEG35, TIM4_CH4PD15PD14 — шарик H11: FMC_D0, FMC_DA0, LCD_SEG34, TIM4_CH3PD14PD13 — шарик H12: FMC_A18, LCD_SEG33, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO4PD13VSSA/VREF- — шарик J1VSSA/VREF-PC1 — шарик J2: ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4, I2C3_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TXPC1PC2 — шарик J3: ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT, LCD_SEG20, LPTIM1_IN2, SPI2_MISOPC2PA4 — шарик J4: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA7 — шарик J5: ADC1_IN12, ADC2_IN12, LCD_SEG4, OPAMP2_VINM, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PG8 — шарик J6: I2C3_SDA, LPUART1_RXPG8PF12 — шарик J7: FMC_A6PF12PF14 — шарик J8: DFSDM1_CKIN6, FMC_A8, TSC_G8_IO1PF14PF15 — шарик J9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9, TSC_G8_IO2PF15PD12 — шарик J10: FMC_A17, FMC_ALE, LCD_SEG32, LPTIM2_IN1, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, LCD_SEG31, LPTIM2_ETR, SAI2_SD_A, TSC_G6_IO2, USART3_CTSPD11PD10 — шарик J12: FMC_D15, FMC_DA15, LCD_SEG30, SAI2_SCK_A, TSC_G6_IO1, USART3_CKPD10PG15 — шарик K1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2C1_SMBA, LPTIM1_OUTPG15PC3 — шарик K2: ADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, SAI1_SD_A, SPI2_MOSIPC3PA2 — шарик K3: ADC1_IN7, ADC2_IN7, LCD_SEG1, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA5 — шарик K4: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PC4 — шарик K5: ADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22, USART3_TXPC4PF11 — шарик K6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11PF11PF13 — шарик K7: DFSDM1_DATIN6, FMC_A7PF13PD9 — шарик K8: DAC1_EXTI9, FMC_D14, FMC_DA14, LCD_SEG29, SAI2_MCLK_A, USART3_RXPD9PD8 — шарик K9: FMC_D13, FMC_DA13, LCD_SEG28, USART3_TXPD8PB15 — шарик K10: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, LCD_SEG15, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, SWPMI1_SUSPEND, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PB14 — шарик K11: DFSDM1_DATIN2, I2C2_SDA, LCD_SEG14, SAI2_MCLK_A, SPI2_MISO, SWPMI1_RX, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик K12: DFSDM1_CKIN1, I2C2_SCL, LCD_SEG13, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, SWPMI1_TX, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13VREF+ — шарик L1: VREFBUF_OUTVREF+PA0 — шарик L2: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA3 — шарик L3: ADC1_IN8, ADC2_IN8, LCD_SEG2, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA6 — шарик L4: ADC1_IN11, ADC2_IN11, LCD_SEG3, OPAMP2_VINP, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP2, USART3_CTSPA6PC5 — шарик L5: ADC1_IN14, ADC2_IN14, COMP1_INP, LCD_SEG23, SYS_WKUP5, USART3_RXPC5PB2 — шарик L6: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PE8 — шарик L7: DFSDM1_CKIN2, FMC_D5, FMC_DA5, SAI1_SCK_B, TIM1_CH1NPE8PE10 — шарик L8: DFSDM1_DATIN4, FMC_D7, FMC_DA7, QUADSPI_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PE12 — шарик L9: DFSDM1_DATIN5, FMC_D9, FMC_DA9, QUADSPI_BK1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PB10 — шарик L10: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, LCD_SEG10, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB11 — шарик L11: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT, DFSDM1_CKIN7, I2C2_SDA, LCD_SEG11, LPUART1_TX, QUADSPI_NCS, TIM2_CH4, USART3_RXPB11PB12 — шарик L12: DFSDM1_DATIN1, I2C2_SMBA, LCD_SEG12, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, SWPMI1_IO, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN6, ADC2_IN6, LCD_SEG0, OPAMP1_VINM, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1OPAMP1_VINM — шарик M3: OPAMP1_VINMOPAMP1VINMOPAMP2_VINM — шарик M4: OPAMP2_VINMOPAMP2VINMPB0 — шарик M5: ADC1_IN15, ADC2_IN15, COMP1_OUT, LCD_SEG5, OPAMP2_VOUT, QUADSPI_BK1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PB1 — шарик M6: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LCD_SEG6, LPTIM2_IN1, QUADSPI_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PE7 — шарик M7: DFSDM1_DATIN2, FMC_D4, FMC_DA4, SAI1_SD_B, TIM1_ETRPE7PE9 — шарик M8: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, SAI1_FS_B, TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, QUADSPI_NCS, TIM1_CH2, TSC_G5_IO2PE11PE13 — шарик M10: DFSDM1_CKIN5, FMC_D10, FMC_DA10, QUADSPI_BK1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PE14 — шарик M11: FMC_D11, FMC_DA11, QUADSPI_BK1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP2, TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, QUADSPI_BK1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_BKIN_COMP1PE15UFBGA132, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L476QG (UFBGA132), вид сверхуРаспиновка UFBGA132 картинкой
PNG, 1303 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C5, AF7), PG13 (C7, AF7), PA8 (D11, AF7)
CTSPB4 (NJTRST) (A7, AF7), PA11 (B12, AF7), PG11 (G3, AF7)
DEPB3 (JTDO-TRACESWO) (A8, AF7), PA12 (A12, AF7), PG12 (D7, AF7)
RTSPB3 (JTDO-TRACESWO) (A8, AF7), PA12 (A12, AF7), PG12 (D7, AF7)
RXPB7 (B4, AF7), PA10 (C12, AF7), PG10 (D8, AF7)
TXPB6 (B5, AF7), PG9 (D9, AF7), PA9 (D10, AF7)
USART2CKPD7 (A5, AF7), PA4 (J4, AF7)
CTSPD3 (B8, AF7), PA0 (L2, AF7)
DEPD4 (B7, AF7), PA1 (M2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7), PB0 (M5, AF7)
CTSPD11 (J11, AF7), PB13 (K12, AF7), PA6 (L4, AF7)
DEPD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
RTSPD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
RXPC11 (C10, AF7), PD9 (K8, AF7), PC5 (L5, AF7), PB11 (L11, AF7)
TXPC10 (B11, AF7), PC4 (K5, AF7), PD8 (K9, AF7), PB10 (L10, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (B4, AF8)
DEPA15 (JTDI) (A9, AF8)
RTSPA15 (JTDI) (A9, AF8)
RXPC11 (C10, AF8), PA1 (M2, AF8)
TXPC10 (B11, AF8), PA0 (L2, AF8)
UART5CTSPB5 (C5, AF8)
DEPB4 (NJTRST) (A7, AF8)
RTSPB4 (NJTRST) (A7, AF8)
RXPD2 (C8, AF8)
TXPC12 (B10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (E9, AF8), PB13 (K12, AF8)
DEPG6 (G4, AF8), PB12 (L12, AF8)
RTSPG6 (G4, AF8), PB12 (L12, AF8)
RXPC0 (H1, AF8), PG8 (J6, AF8), PB10 (L10, AF8)
TXPG7 (H4, AF8), PC1 (J2, AF8), PB11 (L11, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A7, AF5), PG3 (F9, AF5), PA6 (L4, AF5), PE14 (M11, AF5)
MOSIPB5 (C5, AF5), PG4 (F10, AF5), PA7 (J5, AF5), PE15 (M12, AF5)
NSSPA15 (JTDI) (A9, AF5), PG5 (E9, AF5), PA4 (J4, AF5), PE12 (L9, AF5)
SCKPB3 (JTDO-TRACESWO) (A8, AF5), PG2 (G10, AF5), PA5 (K4, AF5), PE13 (M10, AF5)
SPI2MISOPD3 (B8, AF5), PC2 (J3, AF5), PB14 (K11, AF5)
MOSIPD4 (B7, AF5), PC3 (K2, AF5), PB15 (K10, AF5)
NSSPB9 (B3, AF5), PD0 (C9, AF5), PB12 (L12, AF5)
SCKPD1 (B9, AF5), PB13 (K12, AF5), PB10 (L10, AF5)
SPI3MISOPB4 (NJTRST) (A7, AF6), PC11 (C10, AF6), PG10 (D8, AF6)
MOSIPC12 (B10, AF6), PB5 (C5, AF6), PG11 (G3, AF6)
NSSPA15 (JTDI) (A9, AF6), PG12 (D7, AF6), PA4 (J4, AF6)
SCKPB3 (JTDO-TRACESWO) (A8, AF6), PC10 (B11, AF6), PG9 (D9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4), PG14 (C6, AF4)
SDAPB9 (B3, AF4), PB7 (B4, AF4), PG13 (C7, AF4)
SMBAPB5 (C5, AF4), PG15 (K1, AF4)
I2C2SCLPF1 (D5, AF4), PB13 (K12, AF4), PB10 (L10, AF4)
SDAPF0 (D6, AF4), PB14 (K11, AF4), PB11 (L11, AF4)
SMBAPF2 (D4, AF4), PB12 (L12, AF4)
I2C3SCLPC0 (H1, AF4), PG7 (H4, AF4)
SDAPC1 (J2, AF4), PG8 (J6, AF4)
SMBAPG6 (G4, AF4), PB2 (L6, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A3, AF9), PA11 (B12, AF9), PD0 (C9, AF9)
TXPA12 (A12, AF9), PB9 (B3, AF9), PD1 (B9, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (B12, AF10)
DPPA12 (A12, AF10)
IDPA10 (C12, AF10)
NOEPA13 (JTMS-SWDIO) (A11, AF10), PC9 (D12, AF10)
SOFPA8 (D11, AF10)
VBUSPA9 (D10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (B10, AF12)
CMDPD2 (C8, AF12)
D0PC8 (E10, AF12)
D1PC9 (D12, AF12)
D2PC10 (B11, AF12)
D3PC11 (C10, AF12)
D4PB8 (A3, AF12)
D5PB9 (B3, AF12)
D6PC6 (E12, AF12)
D7PC7 (E11, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PE12 (L9, AF10), PB1 (M6, AF10)
BK1_IO1PB0 (M5, AF10), PE13 (M10, AF10)
BK1_IO2PA7 (J5, AF10), PE14 (M11, AF10)
BK1_IO3PA6 (L4, AF10), PE15 (M12, AF10)
CLKPE10 (L8, AF10), PB10 (L10, AF10)
NCSPB11 (L11, AF10), PE11 (M9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (L2, AF13)
FS_APE4 (B1, AF13), PB9 (B3, AF13)
FS_BPB6 (B5, AF13), PA4 (J4, AF13), PE9 (M8, AF13)
MCLK_APB8 (A3, AF13), PE2 (B2, AF13)
MCLK_BPB4 (NJTRST) (A7, AF13), PE10 (L8, AF13)
SCK_APE5 (C2, AF13), PB10 (L10, AF13)
SCK_BPB3 (JTDO-TRACESWO) (A8, AF13), PE8 (L7, AF13)
SD_APD6 (B6, AF13), PE6 (D2, AF13), PC3 (K2, AF13)
SD_BPE3 (A1, AF13), PB5 (C5, AF13), PE7 (M7, AF13)
SAI2EXTCLKPC9 (D12, AF13), PA2 (K3, AF13)
FS_APG10 (D8, AF13), PD12 (J10, AF13), PB12 (L12, AF13)
FS_BPA15 (JTDI) (A9, AF13), PG3 (F9, AF13)
MCLK_APC6 (E12, AF13), PG11 (G3, AF13), PD9 (K8, AF13), PB14 (K11, AF13)
MCLK_BPC11 (C10, AF13), PC7 (E11, AF13), PG4 (F10, AF13)
SCK_APG9 (D9, AF13), PD10 (J12, AF13), PB13 (K12, AF13)
SCK_BPC10 (B11, AF13), PG2 (G10, AF13)
SD_APG12 (D7, AF13), PD11 (J11, AF13), PB15 (K10, AF13)
SD_BPC12 (B10, AF13), PG5 (E9, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPB12 (L12, AF12)
RXPB14 (K11, AF12)
SUSPENDPB15 (K10, AF12)
TXPB13 (K12, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PG11 (G3), PD11 (J11), PF11 (K6), PB11 (L11), PE11 (M9)
EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PF15 (J9), PG15 (K1), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN5PA0 (L2)
IN6PA1 (M2)
IN7PA2 (K3)
IN8PA3 (L3)
IN9PA4 (J4)
IN10PA5 (K4)
IN11PA6 (L4)
IN12PA7 (J5)
IN13PC4 (K5)
IN14PC5 (L5)
IN15PB0 (M5)
IN16PB1 (M6)
ADC2EXTI11PA11 (B12), PC11 (C10), PG11 (G3), PD11 (J11), PF11 (K6), PB11 (L11), PE11 (M9)
EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PF15 (J9), PG15 (K1), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN5PA0 (L2)
IN6PA1 (M2)
IN7PA2 (K3)
IN8PA3 (L3)
IN9PA4 (J4)
IN10PA5 (K4)
IN11PA6 (L4)
IN12PA7 (J5)
IN13PC4 (K5)
IN14PC5 (L5)
IN15PB0 (M5)
IN16PB1 (M6)
ADC3EXTI11PA11 (B12), PC11 (C10), PG11 (G3), PD11 (J11), PF11 (K6), PB11 (L11), PE11 (M9)
EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PF15 (J9), PG15 (K1), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN6PF3 (E4)
IN7PF4 (F3)
IN8PF5 (F4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B3), PG9 (D9), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8)
OUT1PA4 (J4)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (K5), PB1 (M6)
INPPC5 (L5), PB2 (L6)
OUTPB10 (L10, AF12), PB0 (M5, AF12)
COMP2INMPB3 (JTDO-TRACESWO) (A8), PB7 (B4)
INPPB4 (NJTRST) (A7), PB6 (B5)
OUTPB5 (C5, AF12), PB11 (L11, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (M2), OPAMP1_VINM (M3)
VINPPA0 (L2)
VOUTPA3 (L3)
OPAMP2VINMPA7 (J5), OPAMP2_VINM (M4)
VINPPA6 (L4)
VOUTPB0 (M5)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, AF1), PB12 (L12, AF1), PE15 (M12, AF1)
BKIN_COMP1PE15 (M12, AF3)
BKIN_COMP2PA6 (L4, AF12), PB12 (L12, AF3)
BKIN2PA11 (B12, AF2), PE14 (M11, AF2)
BKIN2_COMP1PA11 (B12, AF12)
BKIN2_COMP2PE14 (M11, AF3)
CH1PA8 (D11, AF1), PE9 (M8, AF1)
CH1NPA7 (J5, AF1), PB13 (K12, AF1), PE8 (L7, AF1)
CH2PA9 (D10, AF1), PE11 (M9, AF1)
CH2NPB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1)
CH3PA10 (C12, AF1), PE13 (M10, AF1)
CH3NPB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1)
CH4PA11 (B12, AF1), PE14 (M11, AF1)
ETRPA12 (A12, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (JTDI) (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
CH2PB3 (JTDO-TRACESWO) (A8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1)
CH4PA3 (L3, AF1), PB11 (L11, AF1)
ETRPA15 (JTDI) (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF14)
TIM3CH1PE3 (A1, AF2), PB4 (NJTRST) (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PE4 (B1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA7 (J5, AF2)
CH3PE5 (C2, AF2), PC8 (E10, AF2), PB0 (M5, AF2)
CH4PE6 (D2, AF2), PC9 (D12, AF2), PB1 (M6, AF2)
ETRPE2 (B2, AF2), PD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (J10, AF2)
CH2PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PD15 (H10, AF2)
ETRPE0 (C3, AF2)
TIM5CH1PA0 (L2, AF2)
CH2PA1 (M2, AF2)
CH3PA2 (K3, AF2)
CH4PA3 (L3, AF2)
TIM8BKINPB7 (B4, AF3), PA6 (L4, AF3)
BKIN_COMP1PB7 (B4, AF13)
BKIN_COMP2PA6 (L4, AF13)
BKIN2PB6 (B5, AF3), PC9 (D12, AF1)
BKIN2_COMP1PC9 (D12, AF14)
BKIN2_COMP2PB6 (B5, AF12)
CH1PC6 (E12, AF3)
CH1NPA7 (J5, AF3), PA5 (K4, AF3)
CH2PC7 (E11, AF3)
CH2NPB14 (K11, AF3), PB0 (M5, AF3)
CH3PC8 (E10, AF3)
CH3NPB15 (K10, AF3), PB1 (M6, AF3)
CH4PC9 (D12, AF3)
ETRPA0 (L2, AF3)
TIM15BKINPA9 (D10, AF14), PB12 (L12, AF14)
CH1PG10 (D8, AF14), PA2 (K3, AF14), PB14 (K11, AF14)
CH1NPG9 (D9, AF14), PB13 (K12, AF14), PA1 (M2, AF14)
CH2PG11 (G3, AF14), PB15 (K10, AF14), PA3 (L3, AF14)
TIM16BKINPB5 (C5, AF14)
CH1PB8 (A3, AF14), PE0 (C3, AF14), PA6 (L4, AF14)
CH1NPB6 (B5, AF14)
TIM17BKINPB4 (NJTRST) (A7, AF14), PA10 (C12, AF14)
CH1PE1 (A2, AF14), PB9 (B3, AF14), PA7 (J5, AF14)
CH1NPB7 (B4, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B5, AF1), PG12 (D7, AF1), PC3 (K2, AF1)
IN1PB5 (C5, AF1), PG10 (D8, AF1), PC0 (H1, AF1)
IN2PB7 (B4, AF1), PG11 (G3, AF1), PC2 (J3, AF1)
OUTPC1 (J2, AF1), PG15 (K1, AF1), PB2 (L6, AF1)
LPTIM2ETRPD11 (J11, AF14), PC3 (K2, AF14), PA5 (K4, AF14)
IN1PC0 (H1, AF14), PD12 (J10, AF14), PB1 (M6, AF14)
OUTPA8 (D11, AF14), PD13 (H12, AF14), PA4 (J4, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C1), PB2 (L6, AF0)
OUT_CALIBPC13 (C1), PB2 (L6, AF0)
REFINPB15 (K10, AF0)
TSPC13 (C1)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (D6, AF12)
A1PF1 (D5, AF12)
A2PF2 (D4, AF12)
A3PF3 (E4, AF12)
A4PF4 (F3, AF12)
A5PF5 (F4, AF12)
A6PF12 (J7, AF12)
A7PF13 (K7, AF12)
A8PF14 (J8, AF12)
A9PF15 (J9, AF12)
A10PG0 (H9, AF12)
A11PG1 (G9, AF12)
A12PG2 (G10, AF12)
A13PG3 (F9, AF12)
A14PG4 (F10, AF12)
A15PG5 (E9, AF12)
A16PD11 (J11, AF12)
A17PD12 (J10, AF12)
A18PD13 (H12, AF12)
A19PE3 (A1, AF12)
A20PE4 (B1, AF12)
A21PE5 (C2, AF12)
A22PE6 (D2, AF12)
A23PE2 (B2, AF12)
A24PG13 (C7, AF12)
A25PG14 (C6, AF12)
ALEPD12 (J10)
CLEPD11 (J11)
CLKPD3 (B8, AF12)
D0PD14 (H11, AF12)
D1PD15 (H10, AF12)
D2PD0 (C9, AF12)
D3PD1 (B9, AF12)
D4PE7 (M7, AF12)
D5PE8 (L7, AF12)
D6PE9 (M8, AF12)
D7PE10 (L8, AF12)
D8PE11 (M9, AF12)
D9PE12 (L9, AF12)
D10PE13 (M10, AF12)
D11PE14 (M11, AF12)
D12PE15 (M12, AF12)
D13PD8 (K9, AF12)
D14PD9 (K8, AF12)
D15PD10 (J12, AF12)
DA0PD14 (H11, AF12)
DA1PD15 (H10, AF12)
DA2PD0 (C9, AF12)
DA3PD1 (B9, AF12)
DA4PE7 (M7, AF12)
DA5PE8 (L7, AF12)
DA6PE9 (M8, AF12)
DA7PE10 (L8, AF12)
DA8PE11 (M9, AF12)
DA9PE12 (L9, AF12)
DA10PE13 (M10, AF12)
DA11PE14 (M11, AF12)
DA12PE15 (M12, AF12)
DA13PD8 (K9, AF12)
DA14PD9 (K8, AF12)
DA15PD10 (J12, AF12)
INT3PG7 (H4, AF12)
NBL0PE0 (C3, AF12)
NBL1PE1 (A2, AF12)
NCE3PG9 (D9, AF12)
NE1PD7 (A5, AF12)
NE2PG9 (D9, AF12)
NE3PG10 (D8, AF12)
NE4PG12 (D7, AF12)
NLPB7 (B4, AF12)
NOEPD4 (B7, AF12)
NWAITPD6 (B6, AF12)
NWEPD5 (A6, AF12)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (D11, AF11)
COM1PA9 (D10, AF11)
COM2PA10 (C12, AF11)
COM3PB9 (B3, AF11)
COM4PC10 (B11, AF11)
COM5PC11 (C10, AF11)
COM6PC12 (B10, AF11)
COM7PD2 (C8, AF11)
SEG0PA1 (M2, AF11)
SEG1PA2 (K3, AF11)
SEG2PA3 (L3, AF11)
SEG3PA6 (L4, AF11)
SEG4PA7 (J5, AF11)
SEG5PB0 (M5, AF11)
SEG6PB1 (M6, AF11)
SEG7PB3 (JTDO-TRACESWO) (A8, AF11)
SEG8PB4 (NJTRST) (A7, AF11)
SEG9PB5 (C5, AF11)
SEG10PB10 (L10, AF11)
SEG11PB11 (L11, AF11)
SEG12PB12 (L12, AF11)
SEG13PB13 (K12, AF11)
SEG14PB14 (K11, AF11)
SEG15PB15 (K10, AF11)
SEG16PB8 (A3, AF11)
SEG17PA15 (JTDI) (A9, AF11)
SEG18PC0 (H1, AF11)
SEG19PC1 (J2, AF11)
SEG20PC2 (J3, AF11)
SEG21PB7 (B4, AF11)
SEG22PC4 (K5, AF11)
SEG23PC5 (L5, AF11)
SEG24PC6 (E12, AF11)
SEG25PC7 (E11, AF11)
SEG26PC8 (E10, AF11)
SEG27PC9 (D12, AF11)
SEG28PC10 (B11, AF11), PD8 (K9, AF11)
SEG29PC11 (C10, AF11), PD9 (K8, AF11)
SEG30PC12 (B10, AF11), PD10 (J12, AF11)
SEG31PD2 (C8, AF11), PD11 (J11, AF11)
SEG32PD12 (J10, AF11)
SEG33PD13 (H12, AF11)
SEG34PD14 (H11, AF11)
SEG35PD15 (H10, AF11)
SEG36PE0 (C3, AF11)
SEG37PE1 (A2, AF11)
SEG38PE2 (B2, AF11)
SEG39PE3 (A1, AF11)
SEG40PC10 (B11, AF11)
SEG41PC11 (C10, AF11)
SEG42PC12 (B10, AF11)
SEG43PD2 (C8, AF11)
VLCDPC3 (K2, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (L12, AF9)
G1_IO2PB13 (K12, AF9)
G1_IO3PB14 (K11, AF9)
G1_IO4PB15 (K10, AF9)
G2_IO1PB4 (NJTRST) (A7, AF9)
G2_IO2PB5 (C5, AF9)
G2_IO3PB6 (B5, AF9)
G2_IO4PB7 (B4, AF9)
G3_IO1PA15 (JTDI) (A9, AF9)
G3_IO2PC10 (B11, AF9)
G3_IO3PC11 (C10, AF9)
G3_IO4PC12 (B10, AF9)
G4_IO1PC6 (E12, AF9)
G4_IO2PC7 (E11, AF9)
G4_IO3PC8 (E10, AF9)
G4_IO4PC9 (D12, AF9)
G5_IO1PE10 (L8, AF9)
G5_IO2PE11 (M9, AF9)
G5_IO3PE12 (L9, AF9)
G5_IO4PE13 (M10, AF9)
G6_IO1PD10 (J12, AF9)
G6_IO2PD11 (J11, AF9)
G6_IO3PD12 (J10, AF9)
G6_IO4PD13 (H12, AF9)
G7_IO1PE2 (B2, AF9)
G7_IO2PE3 (A1, AF9)
G7_IO3PE4 (B1, AF9)
G7_IO4PE5 (C2, AF9)
G8_IO1PF14 (J8, AF9)
G8_IO2PF15 (J9, AF9)
G8_IO3PG0 (H9, AF9)
G8_IO4PG1 (G9, AF9)
SYNCPD2 (C8, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (B7, AF6), PB2 (L6, AF6)
CKIN1PD7 (A5, AF6), PB13 (K12, AF6)
CKIN2PB15 (K10, AF6), PE8 (L7, AF6)
CKIN3PE5 (C2, AF6), PC6 (E12, AF6)
CKIN4PC1 (J2, AF6), PE11 (M9, AF6)
CKIN5PB7 (B4, AF6), PE13 (M10, AF6)
CKIN6PB9 (B3, AF6), PF14 (J8, AF6)
CKIN7PD1 (B9, AF6), PB11 (L11, AF6)
CKOUTPC2 (J3, AF6), PE9 (M8, AF6)
DATIN0PD3 (B8, AF6), PB1 (M6, AF6)
DATIN1PD6 (B6, AF6), PB12 (L12, AF6)
DATIN2PB14 (K11, AF6), PE7 (M7, AF6)
DATIN3PE4 (B1, AF6), PC7 (E11, AF6)
DATIN4PC0 (H1, AF6), PE10 (L8, AF6)
DATIN5PB6 (B5, AF6), PE12 (L9, AF6)
DATIN6PB8 (A3, AF6), PF13 (K7, AF6)
DATIN7PD0 (C9, AF6), PB10 (L10, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK-SWCLK) (A10, AF0)
JTDIPA15 (JTDI) (A9, AF0)
JTDO-SWOPB3 (JTDO-TRACESWO) (A8, AF0)
JTMS-SWDIOPA13 (JTMS-SWDIO) (A11, AF0)
TRACECLKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K3)
MCOPA8 (D11, AF0)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C1)
RTC_TAMP2PA0 (L2)
RTC_TAMP3PE6 (D2)
SYS_WKUP1PA0 (L2)
SYS_WKUP2PC13 (C1)
SYS_WKUP3PE6 (D2)
SYS_WKUP4PA2 (K3)
SYS_WKUP5PC5 (L5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 132 шарика корпуса UFBGA132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводFMC_A19 (AF12), LCD_SEG39 (AF11), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
A2PE1ввод-выводFMC_NBL1 (AF12), LCD_SEG37 (AF11), TIM17_CH1 (AF14)
A3PB8ввод-выводCAN1_RX (AF9), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LCD_SEG16 (AF11), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
A4BOOT0загрузка—
A5PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NE1 (AF12), USART2_CK (AF7)
A6PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
A7PB4 (NJTRST)ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
A8PB3 (JTDO-TRACESWO)ввод-выводCOMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A9PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17 (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8)
A10PA14 (JTCK-SWCLK)ввод-выводSYS_JTCK-SWCLK (AF0)
A11PA13 (JTMS-SWDIO)ввод-выводIR_OUT (AF1), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
A12PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
B1PE4ввод-выводDFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
B2PE2ввод-выводFMC_A23 (AF12), LCD_SEG38 (AF11), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
B3PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), LCD_COM3 (AF11), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
B4PB7ввод-выводCOMP2_INM, DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
B5PB6ввод-выводCOMP2_INP, DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B6PD6ввод-выводDFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), SAI1_SD_A (AF13), USART2_RX (AF7)
B7PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
B8PD3ввод-выводDFSDM1_DATIN0 (AF6), FMC_CLK (AF12), SPI2_MISO (AF5), USART2_CTS (AF7)
B9PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
B10PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B11PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
C1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C2PE5ввод-выводDFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
C3PE0ввод-выводFMC_NBL0 (AF12), LCD_SEG36 (AF11), TIM16_CH1 (AF14), TIM4_ETR (AF2)
C4VDDпитание—
C5PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
C6PG14ввод-выводFMC_A25 (AF12), I2C1_SCL (AF4)
C7PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), USART1_CK (AF7)
C8PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
C9PD0ввод-выводCAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5)
C10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
C11VDDUSBпитание—
C12PA10ввод-выводLCD_COM2 (AF11), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводFMC_A22 (AF12), RTC_TAMP3, SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
D3VSSпитание—
D4PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
D5PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
D6PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
D7PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
D8PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
D9PG9ввод-выводDAC1_EXTI9, FMC_NCE3 (AF12), FMC_NE2 (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
D10PA9ввод-выводDAC1_EXTI9, LCD_COM1 (AF11), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
D11PA8ввод-выводLCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D12PC9ввод-выводDAC1_EXTI9, LCD_SEG27 (AF11), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3VSSпитание—
E4PF3ввод-выводADC3_IN6, FMC_A3 (AF12)
E9PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
E10PC8ввод-выводLCD_SEG26 (AF11), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
E11PC7ввод-выводDFSDM1_DATIN3 (AF6), LCD_SEG25 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E12PC6ввод-выводDFSDM1_CKIN3 (AF6), LCD_SEG24 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2VSSпитание—
F3PF4ввод-выводADC3_IN7, FMC_A4 (AF12)
F4PF5ввод-выводADC3_IN8, FMC_A5 (AF12)
F6VSSпитание—
F7VSSпитание—
F9PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
F10PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
F11VSSпитание—
F12VSSпитание—
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2VDDпитание—
G3PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2 (AF1), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7)
G4PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8)
G6VDDпитание—
G7VDDIO2питание—
G9PG1ввод-выводFMC_A11 (AF12), TSC_G8_IO4 (AF9)
G10PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
H2NRSTсброс—
H3VDDпитание—
H4PG7ввод-выводFMC_INT3 (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8)
H9PG0ввод-выводFMC_A10 (AF12), TSC_G8_IO3 (AF9)
H10PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LCD_SEG35 (AF11), TIM4_CH4 (AF2)
H11PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LCD_SEG34 (AF11), TIM4_CH3 (AF2)
H12PD13ввод-выводFMC_A18 (AF12), LCD_SEG33 (AF11), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
J1VSSA/VREF-питание—
J2PC1ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8)
J3PC2ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
J4PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
J5PA7ввод-выводADC1_IN12, ADC2_IN12, LCD_SEG4 (AF11), OPAMP2_VINM, QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
J6PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
J7PF12ввод-выводFMC_A6 (AF12)
J8PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), TSC_G8_IO1 (AF9)
J9PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12), TSC_G8_IO2 (AF9)
J10PD12ввод-выводFMC_A17 (AF12), FMC_ALE, LCD_SEG32 (AF11), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
J11PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE, LCD_SEG31 (AF11), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
J12PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LCD_SEG30 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
K1PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2C1_SMBA (AF4), LPTIM1_OUT (AF1)
K2PC3ввод-выводADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
K3PA2ввод-выводADC1_IN7, ADC2_IN7, LCD_SEG1 (AF11), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
K4PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
K5PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22 (AF11), USART3_TX (AF7)
K6PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11
K7PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12)
K8PD9ввод-выводDAC1_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), LCD_SEG29 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7)
K9PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), LCD_SEG28 (AF11), USART3_TX (AF7)
K10PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
K11PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LCD_SEG14 (AF11), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K12PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
L1VREF+служебныйVREFBUF_OUT
L2PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
L3PA3ввод-выводADC1_IN8, ADC2_IN8, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
L4PA6ввод-выводADC1_IN11, ADC2_IN11, LCD_SEG3 (AF11), OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7)
L5PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, LCD_SEG23 (AF11), SYS_WKUP5, USART3_RX (AF7)
L6PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
L7PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
L8PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
L9PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), QUADSPI_BK1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
L10PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
L11PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
L12PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
M1VDDAпитание—
M2PA1ввод-выводADC1_IN6, ADC2_IN6, LCD_SEG0 (AF11), OPAMP1_VINM, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
M3OPAMP1_VINMслужебныйOPAMP1_VINM
M4OPAMP2_VINMслужебныйOPAMP2_VINM
M5PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LCD_SEG5 (AF11), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
M6PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
M7PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1)
M8PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
M9PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), QUADSPI_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
M10PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
M11PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), QUADSPI_BK1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP2 (AF3), TIM1_CH4 (AF1)
M12PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), QUADSPI_BK1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDC4, G2, G6, G11, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2G7питание отдельной группы линий ввода-вывода
VDDUSBC11питание приёмопередатчика USB
VSSD3, E3, F2, F6, F7, F11, F12общий провод (земля)
VSSA/VREF-J1общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе
OPAMP1_VINMM3—
OPAMP2_VINMM4—
VREF+L1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L476QGIxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L476QGSTM32L476QGIxP1 МБ128 КБ

Линейка STM32L4x6, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L476QE, STM32L476QGSTM32L4x6132 из 132выводы совпадают полностью
STM32L486QGSTM32L4x6132 из 132выводы совпадают полностьютолько у него: AES
STM32L4A6QGIxSTM32L4x6131 из 132A4: BOOT0 → PH3только у него: AES, CAN2, DCMI, DMA2D, HASH, I2C4; ОЗУ 128 и 320 КБ
STM32L496QE, STM32L496QGSTM32L4x6131 из 132A4: BOOT0 → PH3только у него: CAN2, DCMI, DMA2D, HASH, I2C4; ОЗУ 128 и 320 КБ
STM32L496QGIxSSTM32L4x6131 из 132A4: BOOT0 → PH3только у него: CAN2, DCMI, DMA2D, HASH, I2C4; ОЗУ 128 и 320 КБ
STM32L4P5QG, STM32L4P5QESTM32L4P5/Q5131 из 132A4: BOOT0 → PH3только у этого: ADC3, LCD, QUADSPI, SWPMI1; только у него: DCMI, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; частота до 80 и 120 МГц; ОЗУ 128 и 320 КБ
STM32L4Q5QGIxSTM32L4P5/Q5131 из 132A4: BOOT0 → PH3только у этого: ADC3, LCD, QUADSPI, SWPMI1; только у него: AES, DCMI, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; частота до 80 и 120 МГц; ОЗУ 128 и 320 КБ
STM32L4R5QG, STM32L4R5QISTM32L4R5/S5131 из 132A4: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: DCMI, DMA2D, I2C4, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 128 и 640 КБ
STM32L4R5QGSTM32L4R5/S5131 из 132A4: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: DCMI, DMA2D, I2C4, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; ОЗУ 128 и 640 КБ
STM32L4R5QISTM32L4R5/S5131 из 132A4: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: DCMI, DMA2D, I2C4, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 128 и 640 КБ
STM32L4S5QISTM32L4R5/S5131 из 132A4: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: AES, DCMI, DMA2D, HASH, I2C4, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 128 и 640 КБ
STM32L471QE, STM32L471QGSTM32L4x1131 из 132C11: VDDUSB → VDDтолько у этого: LCD, USB_OTG_FS

Частые вопросы

На каких выводах USART1 у STM32L476QG?

В корпусе UFBGA132 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PG9 (шарик D9, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7) или PG10 (шарик D8, AF7).

Где у STM32L476QG выводы SWD для программатора?

SWDIO — PA13 (JTMS-SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK-SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L476QG?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4) или PG14 (шарик C6, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4) или PG13 (шарик C7, AF4).

Сколько выводов ввода-вывода у STM32L476QG в корпусе UFBGA132?

109 из 132. Ещё 18 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L476QG?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
