STM32L476VG в корпусе WLCSP99: распиновка
STM32L476VG — микроконтроллер STM32L4 на ядре Cortex-M4: 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP99 — 99 шариков, из них 66 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Флеш-память
- 1 МБ
- ОЗУ
- 128 КБ
- Корпус
- WLCSP99, 99 шариков
- Линий ввода-вывода
- 66

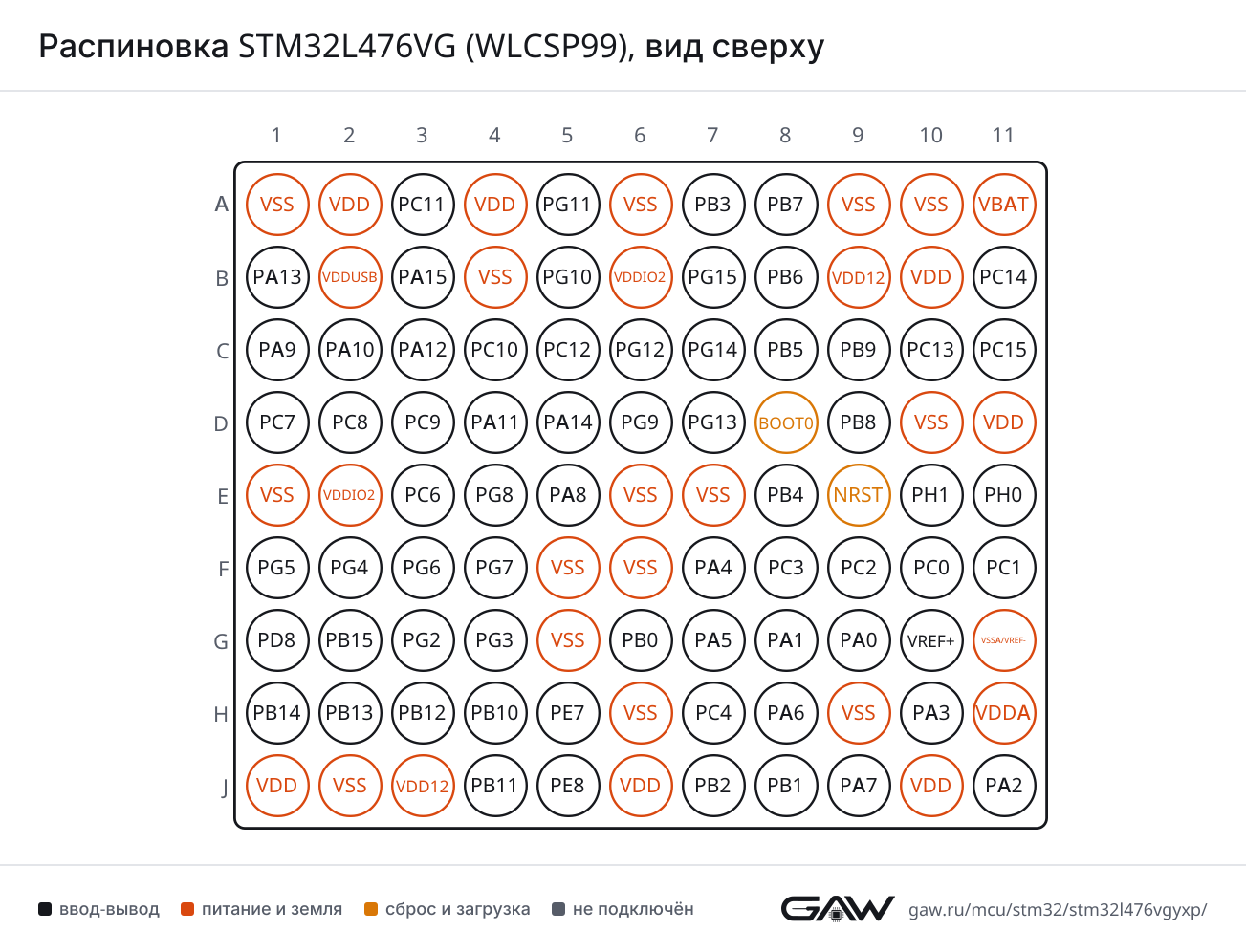

Схема корпуса WLCSP99
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (C8, AF7), PG13 (D7, AF7), PA8 (E5, AF7) |
| CTS | PG11 (A5, AF7), PA11 (D4, AF7), PB4 (NJTRST) (E8, AF7) | |
| DE | PB3 (JTDO-TRACESWO) (A7, AF7), PA12 (C3, AF7), PG12 (C6, AF7) | |
| RTS | PB3 (JTDO-TRACESWO) (A7, AF7), PA12 (C3, AF7), PG12 (C6, AF7) | |
| RX | PB7 (A8, AF7), PG10 (B5, AF7), PA10 (C2, AF7) | |
| TX | PB6 (B8, AF7), PA9 (C1, AF7), PG9 (D6, AF7) | |
| USART2 | CK | PA4 (F7, AF7) |
| CTS | PA0 (G9, AF7) | |
| DE | PA1 (G8, AF7) | |
| RTS | PA1 (G8, AF7) | |
| RX | PA3 (H10, AF7) | |
| TX | PA2 (J11, AF7) | |
| USART3 | CK | PC12 (C5, AF7), PB0 (G6, AF7), PB12 (H3, AF7) |
| CTS | PB13 (H2, AF7), PA6 (H8, AF7) | |
| DE | PB14 (H1, AF7), PB1 (J8, AF7) | |
| RTS | PB14 (H1, AF7), PB1 (J8, AF7) | |
| RX | PC11 (A3, AF7), PB11 (J4, AF7) | |
| TX | PC10 (C4, AF7), PD8 (G1, AF7), PB10 (H4, AF7), PC4 (H7, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (A8, AF8) |
| DE | PA15 (JTDI) (B3, AF8) | |
| RTS | PA15 (JTDI) (B3, AF8) | |
| RX | PC11 (A3, AF8), PA1 (G8, AF8) | |
| TX | PC10 (C4, AF8), PA0 (G9, AF8) | |
| UART5 | CTS | PB5 (C8, AF8) |
| DE | PB4 (NJTRST) (E8, AF8) | |
| RTS | PB4 (NJTRST) (E8, AF8) | |
| TX | PC12 (C5, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (F1, AF8), PB13 (H2, AF8) |
| DE | PG6 (F3, AF8), PB12 (H3, AF8) | |
| RTS | PG6 (F3, AF8), PB12 (H3, AF8) | |
| RX | PG8 (E4, AF8), PC0 (F10, AF8), PB10 (H4, AF8) | |
| TX | PG7 (F4, AF8), PC1 (F11, AF8), PB11 (J4, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (E8, AF5), PG3 (G4, AF5), PA6 (H8, AF5) |
| MOSI | PB5 (C8, AF5), PG4 (F2, AF5), PA7 (J9, AF5) | |
| NSS | PA15 (JTDI) (B3, AF5), PG5 (F1, AF5), PA4 (F7, AF5) | |
| SCK | PB3 (JTDO-TRACESWO) (A7, AF5), PG2 (G3, AF5), PA5 (G7, AF5) | |
| SPI2 | MISO | PC2 (F9, AF5), PB14 (H1, AF5) |
| MOSI | PC3 (F8, AF5), PB15 (G2, AF5) | |
| NSS | PB9 (C9, AF5), PB12 (H3, AF5) | |
| SCK | PB13 (H2, AF5), PB10 (H4, AF5) | |
| SPI3 | MISO | PC11 (A3, AF6), PG10 (B5, AF6), PB4 (NJTRST) (E8, AF6) |
| MOSI | PG11 (A5, AF6), PC12 (C5, AF6), PB5 (C8, AF6) | |
| NSS | PA15 (JTDI) (B3, AF6), PG12 (C6, AF6), PA4 (F7, AF6) | |
| SCK | PB3 (JTDO-TRACESWO) (A7, AF6), PC10 (C4, AF6), PG9 (D6, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (B8, AF4), PG14 (C7, AF4), PB8 (D9, AF4) |
| SDA | PB7 (A8, AF4), PB9 (C9, AF4), PG13 (D7, AF4) | |
| SMBA | PG15 (B7, AF4), PB5 (C8, AF4) | |
| I2C2 | SCL | PB13 (H2, AF4), PB10 (H4, AF4) |
| SDA | PB14 (H1, AF4), PB11 (J4, AF4) | |
| SMBA | PB12 (H3, AF4) | |
| I2C3 | SCL | PG7 (F4, AF4), PC0 (F10, AF4) |
| SDA | PG8 (E4, AF4), PC1 (F11, AF4) | |
| SMBA | PG6 (F3, AF4), PB2 (J7, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (D4, AF9), PB8 (D9, AF9) |
| TX | PA12 (C3, AF9), PB9 (C9, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (D4, AF10) |
| DP | PA12 (C3, AF10) | |
| ID | PA10 (C2, AF10) | |
| NOE | PA13 (JTMS-SWDIO) (B1, AF10), PC9 (D3, AF10) | |
| SOF | PA8 (E5, AF10) | |
| VBUS | PA9 (C1) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (C5, AF12) |
| D0 | PC8 (D2, AF12) | |
| D1 | PC9 (D3, AF12) | |
| D2 | PC10 (C4, AF12) | |
| D3 | PC11 (A3, AF12) | |
| D4 | PB8 (D9, AF12) | |
| D5 | PB9 (C9, AF12) | |
| D6 | PC6 (E3, AF12) | |
| D7 | PC7 (D1, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PB1 (J8, AF10) |
| BK1_IO1 | PB0 (G6, AF10) | |
| BK1_IO2 | PA7 (J9, AF10) | |
| BK1_IO3 | PA6 (H8, AF10) | |
| CLK | PB10 (H4, AF10) | |
| NCS | PB11 (J4, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | EXTCLK | PA0 (G9, AF13) |
| FS_A | PB9 (C9, AF13) | |
| FS_B | PB6 (B8, AF13), PA4 (F7, AF13) | |
| MCLK_A | PB8 (D9, AF13) | |
| MCLK_B | PB4 (NJTRST) (E8, AF13) | |
| SCK_A | PB10 (H4, AF13) | |
| SCK_B | PB3 (JTDO-TRACESWO) (A7, AF13), PE8 (J5, AF13) | |
| SD_A | PC3 (F8, AF13) | |
| SD_B | PB5 (C8, AF13), PE7 (H5, AF13) | |
| SAI2 | EXTCLK | PC9 (D3, AF13), PA2 (J11, AF13) |
| FS_A | PG10 (B5, AF13), PB12 (H3, AF13) | |
| FS_B | PA15 (JTDI) (B3, AF13), PG3 (G4, AF13) | |
| MCLK_A | PG11 (A5, AF13), PC6 (E3, AF13), PB14 (H1, AF13) | |
| MCLK_B | PC11 (A3, AF13), PC7 (D1, AF13), PG4 (F2, AF13) | |
| SCK_A | PG9 (D6, AF13), PB13 (H2, AF13) | |
| SCK_B | PC10 (C4, AF13), PG2 (G3, AF13) | |
| SD_A | PG12 (C6, AF13), PB15 (G2, AF13) | |
| SD_B | PC12 (C5, AF13), PG5 (F1, AF13) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PB12 (H3, AF12) |
| RX | PB14 (H1, AF12) | |
| SUSPEND | PB15 (G2, AF12) | |
| TX | PB13 (H2, AF12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (A3), PG11 (A5), PA11 (D4), PB11 (J4) |
| EXTI15 | PA15 (JTDI) (B3), PG15 (B7), PC15-OSC32_OUT (C11), PB15 (G2) | |
| IN1 | PC0 (F10) | |
| IN2 | PC1 (F11) | |
| IN3 | PC2 (F9) | |
| IN4 | PC3 (F8) | |
| IN5 | PA0 (G9) | |
| IN6 | PA1 (G8) | |
| IN7 | PA2 (J11) | |
| IN8 | PA3 (H10) | |
| IN9 | PA4 (F7) | |
| IN10 | PA5 (G7) | |
| IN11 | PA6 (H8) | |
| IN12 | PA7 (J9) | |
| IN13 | PC4 (H7) | |
| IN15 | PB0 (G6) | |
| IN16 | PB1 (J8) | |
| ADC2 | EXTI11 | PC11 (A3), PG11 (A5), PA11 (D4), PB11 (J4) |
| EXTI15 | PA15 (JTDI) (B3), PG15 (B7), PC15-OSC32_OUT (C11), PB15 (G2) | |
| IN1 | PC0 (F10) | |
| IN2 | PC1 (F11) | |
| IN3 | PC2 (F9) | |
| IN4 | PC3 (F8) | |
| IN5 | PA0 (G9) | |
| IN6 | PA1 (G8) | |
| IN7 | PA2 (J11) | |
| IN8 | PA3 (H10) | |
| IN9 | PA4 (F7) | |
| IN10 | PA5 (G7) | |
| IN11 | PA6 (H8) | |
| IN12 | PA7 (J9) | |
| IN13 | PC4 (H7) | |
| IN15 | PB0 (G6) | |
| IN16 | PB1 (J8) | |
| ADC3 | EXTI11 | PC11 (A3), PG11 (A5), PA11 (D4), PB11 (J4) |
| EXTI15 | PA15 (JTDI) (B3), PG15 (B7), PC15-OSC32_OUT (C11), PB15 (G2) | |
| IN1 | PC0 (F10) | |
| IN2 | PC1 (F11) | |
| IN3 | PC2 (F9) | |
| IN4 | PC3 (F8) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PA9 (C1), PB9 (C9), PC9 (D3), PG9 (D6) |
| OUT1 | PA4 (F7) | |
| OUT2 | PA5 (G7) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (H7), PB1 (J8) |
| INP | PB2 (J7) | |
| OUT | PB0 (G6, AF12), PB10 (H4, AF12) | |
| COMP2 | INM | PB3 (JTDO-TRACESWO) (A7), PB7 (A8) |
| INP | PB6 (B8), PB4 (NJTRST) (E8) | |
| OUT | PB5 (C8, AF12), PB11 (J4, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (G8) |
| VINP | PA0 (G9) | |
| VOUT | PA3 (H10) | |
| OPAMP2 | VINM | PA7 (J9) |
| VINP | PA6 (H8) | |
| VOUT | PB0 (G6) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (G10) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (H3, AF1), PA6 (H8, AF1) |
| BKIN_COMP2 | PB12 (H3, AF3), PA6 (H8, AF12) | |
| BKIN2 | PA11 (D4, AF2) | |
| BKIN2_COMP1 | PA11 (D4, AF12) | |
| CH1 | PA8 (E5, AF1) | |
| CH1N | PB13 (H2, AF1), PE8 (J5, AF1), PA7 (J9, AF1) | |
| CH2 | PA9 (C1, AF1) | |
| CH2N | PB0 (G6, AF1), PB14 (H1, AF1) | |
| CH3 | PA10 (C2, AF1) | |
| CH3N | PB15 (G2, AF1), PB1 (J8, AF1) | |
| CH4 | PA11 (D4, AF1) | |
| ETR | PA12 (C3, AF1), PE7 (H5, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (B3, AF1), PA5 (G7, AF1), PA0 (G9, AF1) |
| CH2 | PB3 (JTDO-TRACESWO) (A7, AF1), PA1 (G8, AF1) | |
| CH3 | PB10 (H4, AF1), PA2 (J11, AF1) | |
| CH4 | PA3 (H10, AF1), PB11 (J4, AF1) | |
| ETR | PA15 (JTDI) (B3, AF2), PA5 (G7, AF2), PA0 (G9, AF14) | |
| TIM3 | CH1 | PC6 (E3, AF2), PB4 (NJTRST) (E8, AF2), PA6 (H8, AF2) |
| CH2 | PB5 (C8, AF2), PC7 (D1, AF2), PA7 (J9, AF2) | |
| CH3 | PC8 (D2, AF2), PB0 (G6, AF2) | |
| CH4 | PC9 (D3, AF2), PB1 (J8, AF2) | |
| TIM4 | CH1 | PB6 (B8, AF2) |
| CH2 | PB7 (A8, AF2) | |
| CH3 | PB8 (D9, AF2) | |
| CH4 | PB9 (C9, AF2) | |
| TIM5 | CH1 | PA0 (G9, AF2) |
| CH2 | PA1 (G8, AF2) | |
| CH3 | PA2 (J11, AF2) | |
| CH4 | PA3 (H10, AF2) | |
| TIM8 | BKIN | PB7 (A8, AF3), PA6 (H8, AF3) |
| BKIN_COMP1 | PB7 (A8, AF13) | |
| BKIN_COMP2 | PA6 (H8, AF13) | |
| BKIN2 | PB6 (B8, AF3), PC9 (D3, AF1) | |
| BKIN2_COMP1 | PC9 (D3, AF14) | |
| BKIN2_COMP2 | PB6 (B8, AF12) | |
| CH1 | PC6 (E3, AF3) | |
| CH1N | PA5 (G7, AF3), PA7 (J9, AF3) | |
| CH2 | PC7 (D1, AF3) | |
| CH2N | PB0 (G6, AF3), PB14 (H1, AF3) | |
| CH3 | PC8 (D2, AF3) | |
| CH3N | PB15 (G2, AF3), PB1 (J8, AF3) | |
| CH4 | PC9 (D3, AF3) | |
| ETR | PA0 (G9, AF3) | |
| TIM15 | BKIN | PA9 (C1, AF14), PB12 (H3, AF14) |
| CH1 | PG10 (B5, AF14), PB14 (H1, AF14), PA2 (J11, AF14) | |
| CH1N | PG9 (D6, AF14), PA1 (G8, AF14), PB13 (H2, AF14) | |
| CH2 | PG11 (A5, AF14), PB15 (G2, AF14), PA3 (H10, AF14) | |
| TIM16 | BKIN | PB5 (C8, AF14) |
| CH1 | PB8 (D9, AF14), PA6 (H8, AF14) | |
| CH1N | PB6 (B8, AF14) | |
| TIM17 | BKIN | PA10 (C2, AF14), PB4 (NJTRST) (E8, AF14) |
| CH1 | PB9 (C9, AF14), PA7 (J9, AF14) | |
| CH1N | PB7 (A8, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (B8, AF1), PG12 (C6, AF1), PC3 (F8, AF1) |
| IN1 | PG10 (B5, AF1), PB5 (C8, AF1), PC0 (F10, AF1) | |
| IN2 | PG11 (A5, AF1), PB7 (A8, AF1), PC2 (F9, AF1) | |
| OUT | PG15 (B7, AF1), PC1 (F11, AF1), PB2 (J7, AF1) | |
| LPTIM2 | ETR | PC3 (F8, AF14), PA5 (G7, AF14) |
| IN1 | PC0 (F10, AF14), PB1 (J8, AF14) | |
| OUT | PA8 (E5, AF14), PA4 (F7, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (C10), PB2 (J7, AF0) |
| OUT_CALIB | PC13 (C10), PB2 (J7, AF0) | |
| REFIN | PB15 (G2, AF0) | |
| TS | PC13 (C10) |
LCD — драйвер сегментного ЖК-индикатора
| Блок | Сигнал | Выводы |
|---|---|---|
| LCD | COM0 | PA8 (E5, AF11) |
| COM1 | PA9 (C1, AF11) | |
| COM2 | PA10 (C2, AF11) | |
| COM3 | PB9 (C9, AF11) | |
| COM4 | PC10 (C4, AF11) | |
| COM5 | PC11 (A3, AF11) | |
| COM6 | PC12 (C5, AF11) | |
| SEG0 | PA1 (G8, AF11) | |
| SEG1 | PA2 (J11, AF11) | |
| SEG2 | PA3 (H10, AF11) | |
| SEG3 | PA6 (H8, AF11) | |
| SEG4 | PA7 (J9, AF11) | |
| SEG5 | PB0 (G6, AF11) | |
| SEG6 | PB1 (J8, AF11) | |
| SEG7 | PB3 (JTDO-TRACESWO) (A7, AF11) | |
| SEG8 | PB4 (NJTRST) (E8, AF11) | |
| SEG9 | PB5 (C8, AF11) | |
| SEG10 | PB10 (H4, AF11) | |
| SEG11 | PB11 (J4, AF11) | |
| SEG12 | PB12 (H3, AF11) | |
| SEG13 | PB13 (H2, AF11) | |
| SEG14 | PB14 (H1, AF11) | |
| SEG15 | PB15 (G2, AF11) | |
| SEG16 | PB8 (D9, AF11) | |
| SEG17 | PA15 (JTDI) (B3, AF11) | |
| SEG18 | PC0 (F10, AF11) | |
| SEG19 | PC1 (F11, AF11) | |
| SEG20 | PC2 (F9, AF11) | |
| SEG21 | PB7 (A8, AF11) | |
| SEG22 | PC4 (H7, AF11) | |
| SEG24 | PC6 (E3, AF11) | |
| SEG25 | PC7 (D1, AF11) | |
| SEG26 | PC8 (D2, AF11) | |
| SEG27 | PC9 (D3, AF11) | |
| SEG28 | PC10 (C4, AF11), PD8 (G1, AF11) | |
| SEG29 | PC11 (A3, AF11) | |
| SEG30 | PC12 (C5, AF11) | |
| SEG40 | PC10 (C4, AF11) | |
| SEG41 | PC11 (A3, AF11) | |
| SEG42 | PC12 (C5, AF11) | |
| VLCD | PC3 (F8, AF11) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (H3, AF9) |
| G1_IO2 | PB13 (H2, AF9) | |
| G1_IO3 | PB14 (H1, AF9) | |
| G1_IO4 | PB15 (G2, AF9) | |
| G2_IO1 | PB4 (NJTRST) (E8, AF9) | |
| G2_IO2 | PB5 (C8, AF9) | |
| G2_IO3 | PB6 (B8, AF9) | |
| G2_IO4 | PB7 (A8, AF9) | |
| G3_IO1 | PA15 (JTDI) (B3, AF9) | |
| G3_IO2 | PC10 (C4, AF9) | |
| G3_IO3 | PC11 (A3, AF9) | |
| G3_IO4 | PC12 (C5, AF9) | |
| G4_IO1 | PC6 (E3, AF9) | |
| G4_IO2 | PC7 (D1, AF9) | |
| G4_IO3 | PC8 (D2, AF9) | |
| G4_IO4 | PC9 (D3, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (J7, AF6) |
| CKIN1 | PB13 (H2, AF6) | |
| CKIN2 | PB15 (G2, AF6), PE8 (J5, AF6) | |
| CKIN3 | PC6 (E3, AF6) | |
| CKIN4 | PC1 (F11, AF6) | |
| CKIN5 | PB7 (A8, AF6) | |
| CKIN6 | PB9 (C9, AF6) | |
| CKIN7 | PB11 (J4, AF6) | |
| CKOUT | PC2 (F9, AF6) | |
| DATIN0 | PB1 (J8, AF6) | |
| DATIN1 | PB12 (H3, AF6) | |
| DATIN2 | PB14 (H1, AF6), PE7 (H5, AF6) | |
| DATIN3 | PC7 (D1, AF6) | |
| DATIN4 | PC0 (F10, AF6) | |
| DATIN5 | PB6 (B8, AF6) | |
| DATIN6 | PB8 (D9, AF6) | |
| DATIN7 | PB10 (H4, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK-SWCLK) (D5, AF0) |
| JTDI | PA15 (JTDI) (B3, AF0) | |
| JTDO-SWO | PB3 (JTDO-TRACESWO) (A7, AF0) | |
| JTMS-SWDIO | PA13 (JTMS-SWDIO) (B1, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (J11) |
| MCO | PA8 (E5, AF0) | |
| OSC_IN | PH0-OSC_IN (E11) | |
| OSC_OUT | PH1-OSC_OUT (E10) | |
| OSC32_IN | PC14-OSC32_IN (B11) | |
| OSC32_OUT | PC15-OSC32_OUT (C11) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (C10) |
| RTC_TAMP2 | PA0 (G9) | |
| SYS_WKUP1 | PA0 (G9) | |
| SYS_WKUP2 | PC13 (C10) | |
| SYS_WKUP4 | PA2 (J11) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 99 шариков корпуса WLCSP99 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VSS | питание | — |
| A2 | VDD | питание | — |
| A3 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| A4 | VDD | питание | — |
| A5 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2 (AF1), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7) |
| A6 | VSS | питание | — |
| A7 | PB3 (JTDO-TRACESWO) | ввод-вывод | COMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| A8 | PB7 | ввод-вывод | COMP2_INM, DFSDM1_CKIN5 (AF6), I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| A9 | VSS | питание | — |
| A10 | VSS | питание | — |
| A11 | VBAT | питание | — |
| B1 | PA13 (JTMS-SWDIO) | ввод-вывод | IR_OUT (AF1), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10) |
| B2 | VDDUSB | питание | — |
| B3 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17 (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8) |
| B4 | VSS | питание | — |
| B5 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| B6 | VDDIO2 | питание | — |
| B7 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2C1_SMBA (AF4), LPTIM1_OUT (AF1) |
| B8 | PB6 | ввод-вывод | COMP2_INP, DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| B9 | VDD12 | питание | — |
| B10 | VDD | питание | — |
| B11 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| C1 | PA9 | ввод-вывод | DAC1_EXTI9, LCD_COM1 (AF11), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| C2 | PA10 | ввод-вывод | LCD_COM2 (AF11), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| C3 | PA12 | ввод-вывод | CAN1_TX (AF9), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C4 | PC10 | ввод-вывод | LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| C5 | PC12 | ввод-вывод | LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| C6 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| C7 | PG14 | ввод-вывод | I2C1_SCL (AF4) |
| C8 | PB5 | ввод-вывод | COMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| C9 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), LCD_COM3 (AF11), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| C10 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| C11 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| D1 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), LCD_SEG25 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| D2 | PC8 | ввод-вывод | LCD_SEG26 (AF11), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| D3 | PC9 | ввод-вывод | DAC1_EXTI9, LCD_SEG27 (AF11), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10) |
| D4 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| D5 | PA14 (JTCK-SWCLK) | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| D6 | PG9 | ввод-вывод | DAC1_EXTI9, SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| D7 | PG13 | ввод-вывод | I2C1_SDA (AF4), USART1_CK (AF7) |
| D8 | BOOT0 | загрузка | — |
| D9 | PB8 | ввод-вывод | CAN1_RX (AF9), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LCD_SEG16 (AF11), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| D10 | VSS | питание | — |
| D11 | VDD | питание | — |
| E1 | VSS | питание | — |
| E2 | VDDIO2 | питание | — |
| E3 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), LCD_SEG24 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| E4 | PG8 | ввод-вывод | I2C3_SDA (AF4), LPUART1_RX (AF8) |
| E5 | PA8 | ввод-вывод | LCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| E6 | VSS | питание | — |
| E7 | VSS | питание | — |
| E8 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7) |
| E9 | NRST | сброс | — |
| E10 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| E11 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| F1 | PG5 | ввод-вывод | LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5) |
| F2 | PG4 | ввод-вывод | SAI2_MCLK_B (AF13), SPI1_MOSI (AF5) |
| F3 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8) |
| F4 | PG7 | ввод-вывод | I2C3_SCL (AF4), LPUART1_TX (AF8) |
| F5 | VSS | питание | — |
| F6 | VSS | питание | — |
| F7 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| F8 | PC3 | ввод-вывод | ADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| F9 | PC2 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5) |
| F10 | PC0 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8) |
| F11 | PC1 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8) |
| G1 | PD8 | ввод-вывод | LCD_SEG28 (AF11), USART3_TX (AF7) |
| G2 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9) |
| G3 | PG2 | ввод-вывод | SAI2_SCK_B (AF13), SPI1_SCK (AF5) |
| G4 | PG3 | ввод-вывод | SAI2_FS_B (AF13), SPI1_MISO (AF5) |
| G5 | VSS | питание | — |
| G6 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LCD_SEG5 (AF11), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| G7 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| G8 | PA1 | ввод-вывод | ADC1_IN6, ADC2_IN6, LCD_SEG0 (AF11), OPAMP1_VINM, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| G9 | PA0 | ввод-вывод | ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| G10 | VREF+ | служебный | VREFBUF_OUT |
| G11 | VSSA/VREF- | питание | — |
| H1 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LCD_SEG14 (AF11), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| H2 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| H3 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| H4 | PB10 | ввод-вывод | COMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| H5 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| H6 | VSS | питание | — |
| H7 | PC4 | ввод-вывод | ADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22 (AF11), USART3_TX (AF7) |
| H8 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, LCD_SEG3 (AF11), OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7) |
| H9 | VSS | питание | — |
| H10 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| H11 | VDDA | питание | — |
| J1 | VDD | питание | — |
| J2 | VSS | питание | — |
| J3 | VDD12 | питание | — |
| J4 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| J5 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| J6 | VDD | питание | — |
| J7 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| J8 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| J9 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, LCD_SEG4 (AF11), OPAMP2_VINM, QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J10 | VDD | питание | — |
| J11 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, LCD_SEG1 (AF11), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | A11 | резервное питание: часы реального времени и резервные регистры |
| VDD | A2, A4, B10, D11, J1, J6, J10 | питание цифровой части и линий ввода-вывода |
| VDD12 | B9, J3 | — |
| VDDA | H11 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | B6, E2 | питание отдельной группы линий ввода-вывода |
| VDDUSB | B2 | питание приёмопередатчика USB |
| VSS | A1, A6, A9, A10, B4, D10, E1, E6, E7, F5, F6, G5, H6, H9, J2 | общий провод (земля) |
| VSSA/VREF- | G11 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | E9 | сброс, активный уровень — низкий |
| BOOT0 | D8 | выбор источника загрузки при сбросе |
| VREF+ | G10 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L476VGYxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L476VG | STM32L476VGYxP | 1 МБ | 128 КБ |
Линейка STM32L4x6, семейство STM32L4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP99, у которых совпадает не меньше 90 % выводов.
Частые вопросы
На каких выводах USART1 у STM32L476VG?
В корпусе WLCSP99 сигнал USART1_TX выведен на PB6 (шарик B8, AF7) или PA9 (шарик C1, AF7) или PG9 (шарик D6, AF7), USART1_RX — на PB7 (шарик A8, AF7) или PG10 (шарик B5, AF7) или PA10 (шарик C2, AF7).
Где у STM32L476VG выводы SWD для программатора?
SWDIO — PA13 (JTMS-SWDIO) (шарик B1, AF0), SWCLK — PA14 (JTCK-SWCLK) (шарик D5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L476VG?
I2C1_SCL — PB6 (шарик B8, AF4) или PG14 (шарик C7, AF4) или PB8 (шарик D9, AF4), I2C1_SDA — PB7 (шарик A8, AF4) или PB9 (шарик C9, AF4) или PG13 (шарик D7, AF4).
Сколько выводов ввода-вывода у STM32L476VG в корпусе WLCSP99?
66 из 99. Ещё 30 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4Cortex-M4 до 80 МГц с режимами низкого потребления: L4x1–L4x6 — линейки, MSI, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
