STM32L476ZE и STM32L476ZG в корпусе LQFP144: распиновка
STM32L476ZE и STM32L476ZG — микроконтроллеры STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 512 КБ и 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 80 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 128 КБ
- Корпус
- LQFP144, 144 вывода
- Линий ввода-вывода
- 114
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

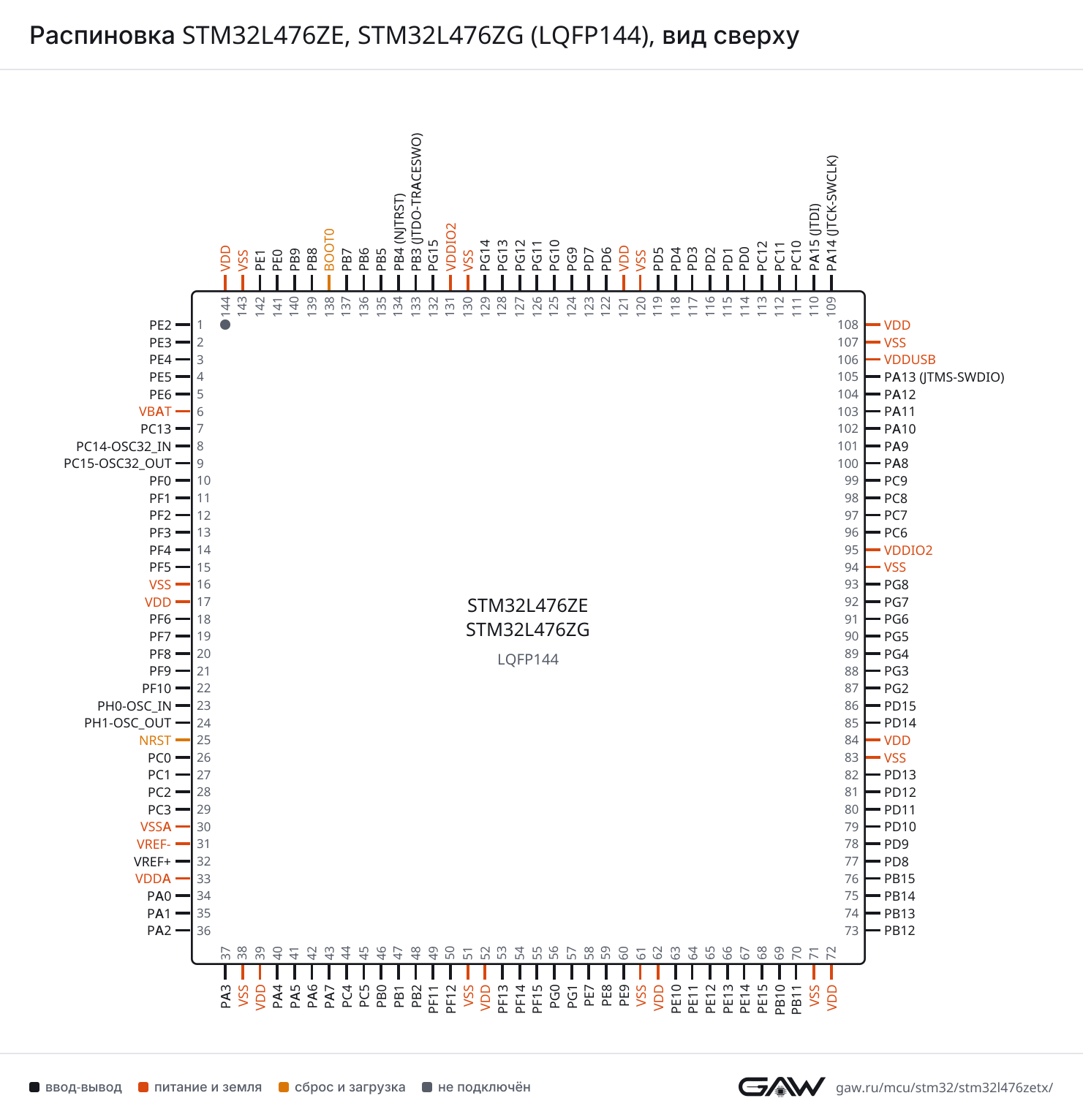

Схема корпуса LQFP144
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (100, AF7), PG13 (128, AF7), PB5 (135, AF7) |
| CTS | PA11 (103, AF7), PG11 (126, AF7), PB4 (NJTRST) (134, AF7) | |
| DE | PA12 (104, AF7), PG12 (127, AF7), PB3 (JTDO-TRACESWO) (133, AF7) | |
| RTS | PA12 (104, AF7), PG12 (127, AF7), PB3 (JTDO-TRACESWO) (133, AF7) | |
| RX | PA10 (102, AF7), PG10 (125, AF7), PB7 (137, AF7) | |
| TX | PA9 (101, AF7), PG9 (124, AF7), PB6 (136, AF7) | |
| USART2 | CK | PA4 (40, AF7), PD7 (123, AF7) |
| CTS | PA0 (34, AF7), PD3 (117, AF7) | |
| DE | PA1 (35, AF7), PD4 (118, AF7) | |
| RTS | PA1 (35, AF7), PD4 (118, AF7) | |
| RX | PA3 (37, AF7), PD6 (122, AF7) | |
| TX | PA2 (36, AF7), PD5 (119, AF7) | |
| USART3 | CK | PB0 (46, AF7), PB12 (73, AF7), PD10 (79, AF7), PC12 (113, AF7) |
| CTS | PA6 (42, AF7), PB13 (74, AF7), PD11 (80, AF7) | |
| DE | PB1 (47, AF7), PB14 (75, AF7), PD12 (81, AF7), PD2 (116, AF7) | |
| RTS | PB1 (47, AF7), PB14 (75, AF7), PD12 (81, AF7), PD2 (116, AF7) | |
| RX | PC5 (45, AF7), PB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7) | |
| TX | PC4 (44, AF7), PB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (137, AF8) |
| DE | PA15 (JTDI) (110, AF8) | |
| RTS | PA15 (JTDI) (110, AF8) | |
| RX | PA1 (35, AF8), PC11 (112, AF8) | |
| TX | PA0 (34, AF8), PC10 (111, AF8) | |
| UART5 | CTS | PB5 (135, AF8) |
| DE | PB4 (NJTRST) (134, AF8) | |
| RTS | PB4 (NJTRST) (134, AF8) | |
| RX | PD2 (116, AF8) | |
| TX | PC12 (113, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (74, AF8), PG5 (90, AF8) |
| DE | PB12 (73, AF8), PG6 (91, AF8) | |
| RTS | PB12 (73, AF8), PG6 (91, AF8) | |
| RX | PC0 (26, AF8), PB10 (69, AF8), PG8 (93, AF8) | |
| TX | PC1 (27, AF8), PB11 (70, AF8), PG7 (92, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (42, AF5), PE14 (67, AF5), PG3 (88, AF5), PB4 (NJTRST) (134, AF5) |
| MOSI | PA7 (43, AF5), PE15 (68, AF5), PG4 (89, AF5), PB5 (135, AF5) | |
| NSS | PA4 (40, AF5), PE12 (65, AF5), PG5 (90, AF5), PA15 (JTDI) (110, AF5) | |
| SCK | PA5 (41, AF5), PE13 (66, AF5), PG2 (87, AF5), PB3 (JTDO-TRACESWO) (133, AF5) | |
| SPI2 | MISO | PC2 (28, AF5), PB14 (75, AF5), PD3 (117, AF5) |
| MOSI | PC3 (29, AF5), PB15 (76, AF5), PD4 (118, AF5) | |
| NSS | PB12 (73, AF5), PD0 (114, AF5), PB9 (140, AF5) | |
| SCK | PB10 (69, AF5), PB13 (74, AF5), PD1 (115, AF5) | |
| SPI3 | MISO | PC11 (112, AF6), PG10 (125, AF6), PB4 (NJTRST) (134, AF6) |
| MOSI | PC12 (113, AF6), PG11 (126, AF6), PB5 (135, AF6) | |
| NSS | PA4 (40, AF6), PA15 (JTDI) (110, AF6), PG12 (127, AF6) | |
| SCK | PC10 (111, AF6), PG9 (124, AF6), PB3 (JTDO-TRACESWO) (133, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PG14 (129, AF4), PB6 (136, AF4), PB8 (139, AF4) |
| SDA | PG13 (128, AF4), PB7 (137, AF4), PB9 (140, AF4) | |
| SMBA | PG15 (132, AF4), PB5 (135, AF4) | |
| I2C2 | SCL | PF1 (11, AF4), PB10 (69, AF4), PB13 (74, AF4) |
| SDA | PF0 (10, AF4), PB11 (70, AF4), PB14 (75, AF4) | |
| SMBA | PF2 (12, AF4), PB12 (73, AF4) | |
| I2C3 | SCL | PC0 (26, AF4), PG7 (92, AF4) |
| SDA | PC1 (27, AF4), PG8 (93, AF4) | |
| SMBA | PB2 (48, AF4), PG6 (91, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (103, AF9), PD0 (114, AF9), PB8 (139, AF9) |
| TX | PA12 (104, AF9), PD1 (115, AF9), PB9 (140, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (103, AF10) |
| DP | PA12 (104, AF10) | |
| ID | PA10 (102, AF10) | |
| NOE | PC9 (99, AF10), PA13 (JTMS-SWDIO) (105, AF10) | |
| SOF | PA8 (100, AF10) | |
| VBUS | PA9 (101) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (113, AF12) |
| CMD | PD2 (116, AF12) | |
| D0 | PC8 (98, AF12) | |
| D1 | PC9 (99, AF12) | |
| D2 | PC10 (111, AF12) | |
| D3 | PC11 (112, AF12) | |
| D4 | PB8 (139, AF12) | |
| D5 | PB9 (140, AF12) | |
| D6 | PC6 (96, AF12) | |
| D7 | PC7 (97, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PB1 (47, AF10), PE12 (65, AF10) |
| BK1_IO1 | PB0 (46, AF10), PE13 (66, AF10) | |
| BK1_IO2 | PA7 (43, AF10), PE14 (67, AF10) | |
| BK1_IO3 | PA6 (42, AF10), PE15 (68, AF10) | |
| CLK | PE10 (63, AF10), PB10 (69, AF10) | |
| NCS | PE11 (64, AF10), PB11 (70, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | EXTCLK | PA0 (34, AF13) |
| FS_A | PE4 (3, AF13), PB9 (140, AF13) | |
| FS_B | PF9 (21, AF13), PA4 (40, AF13), PE9 (60, AF13), PB6 (136, AF13) | |
| MCLK_A | PE2 (1, AF13), PB8 (139, AF13) | |
| MCLK_B | PF7 (19, AF13), PE10 (63, AF13), PB4 (NJTRST) (134, AF13) | |
| SCK_A | PE5 (4, AF13), PB10 (69, AF13) | |
| SCK_B | PF8 (20, AF13), PE8 (59, AF13), PB3 (JTDO-TRACESWO) (133, AF13) | |
| SD_A | PE6 (5, AF13), PC3 (29, AF13), PD6 (122, AF13) | |
| SD_B | PE3 (2, AF13), PF6 (18, AF13), PE7 (58, AF13), PB5 (135, AF13) | |
| SAI2 | EXTCLK | PA2 (36, AF13), PC9 (99, AF13) |
| FS_A | PB12 (73, AF13), PD12 (81, AF13), PG10 (125, AF13) | |
| FS_B | PG3 (88, AF13), PA15 (JTDI) (110, AF13) | |
| MCLK_A | PB14 (75, AF13), PD9 (78, AF13), PC6 (96, AF13), PG11 (126, AF13) | |
| MCLK_B | PG4 (89, AF13), PC7 (97, AF13), PC11 (112, AF13) | |
| SCK_A | PB13 (74, AF13), PD10 (79, AF13), PG9 (124, AF13) | |
| SCK_B | PG2 (87, AF13), PC10 (111, AF13) | |
| SD_A | PB15 (76, AF13), PD11 (80, AF13), PG12 (127, AF13) | |
| SD_B | PG5 (90, AF13), PC12 (113, AF13) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PB12 (73, AF12) |
| RX | PB14 (75, AF12) | |
| SUSPEND | PB15 (76, AF12) | |
| TX | PB13 (74, AF12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126) |
| EXTI15 | PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (132) | |
| IN1 | PC0 (26) | |
| IN2 | PC1 (27) | |
| IN3 | PC2 (28) | |
| IN4 | PC3 (29) | |
| IN5 | PA0 (34) | |
| IN6 | PA1 (35) | |
| IN7 | PA2 (36) | |
| IN8 | PA3 (37) | |
| IN9 | PA4 (40) | |
| IN10 | PA5 (41) | |
| IN11 | PA6 (42) | |
| IN12 | PA7 (43) | |
| IN13 | PC4 (44) | |
| IN14 | PC5 (45) | |
| IN15 | PB0 (46) | |
| IN16 | PB1 (47) | |
| ADC2 | EXTI11 | PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126) |
| EXTI15 | PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (132) | |
| IN1 | PC0 (26) | |
| IN2 | PC1 (27) | |
| IN3 | PC2 (28) | |
| IN4 | PC3 (29) | |
| IN5 | PA0 (34) | |
| IN6 | PA1 (35) | |
| IN7 | PA2 (36) | |
| IN8 | PA3 (37) | |
| IN9 | PA4 (40) | |
| IN10 | PA5 (41) | |
| IN11 | PA6 (42) | |
| IN12 | PA7 (43) | |
| IN13 | PC4 (44) | |
| IN14 | PC5 (45) | |
| IN15 | PB0 (46) | |
| IN16 | PB1 (47) | |
| ADC3 | EXTI11 | PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126) |
| EXTI15 | PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (132) | |
| IN1 | PC0 (26) | |
| IN2 | PC1 (27) | |
| IN3 | PC2 (28) | |
| IN4 | PC3 (29) | |
| IN6 | PF3 (13) | |
| IN7 | PF4 (14) | |
| IN8 | PF5 (15) | |
| IN9 | PF6 (18) | |
| IN10 | PF7 (19) | |
| IN11 | PF8 (20) | |
| IN12 | PF9 (21) | |
| IN13 | PF10 (22) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140) |
| OUT1 | PA4 (40) | |
| OUT2 | PA5 (41) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (44), PB1 (47) |
| INP | PC5 (45), PB2 (48) | |
| OUT | PB0 (46, AF12), PB10 (69, AF12) | |
| COMP2 | INM | PB3 (JTDO-TRACESWO) (133), PB7 (137) |
| INP | PB4 (NJTRST) (134), PB6 (136) | |
| OUT | PB11 (70, AF12), PB5 (135, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (35) |
| VINP | PA0 (34) | |
| VOUT | PA3 (37) | |
| OPAMP2 | VINM | PA7 (43) |
| VINP | PA6 (42) | |
| VOUT | PB0 (46) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (32) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (42, AF1), PE15 (68, AF1), PB12 (73, AF1) |
| BKIN_COMP1 | PE15 (68, AF3) | |
| BKIN_COMP2 | PA6 (42, AF12), PB12 (73, AF3) | |
| BKIN2 | PE14 (67, AF2), PA11 (103, AF2) | |
| BKIN2_COMP1 | PA11 (103, AF12) | |
| BKIN2_COMP2 | PE14 (67, AF3) | |
| CH1 | PE9 (60, AF1), PA8 (100, AF1) | |
| CH1N | PA7 (43, AF1), PE8 (59, AF1), PB13 (74, AF1) | |
| CH2 | PE11 (64, AF1), PA9 (101, AF1) | |
| CH2N | PB0 (46, AF1), PE10 (63, AF1), PB14 (75, AF1) | |
| CH3 | PE13 (66, AF1), PA10 (102, AF1) | |
| CH3N | PB1 (47, AF1), PE12 (65, AF1), PB15 (76, AF1) | |
| CH4 | PE14 (67, AF1), PA11 (103, AF1) | |
| ETR | PE7 (58, AF1), PA12 (104, AF1) | |
| TIM2 | CH1 | PA0 (34, AF1), PA5 (41, AF1), PA15 (JTDI) (110, AF1) |
| CH2 | PA1 (35, AF1), PB3 (JTDO-TRACESWO) (133, AF1) | |
| CH3 | PA2 (36, AF1), PB10 (69, AF1) | |
| CH4 | PA3 (37, AF1), PB11 (70, AF1) | |
| ETR | PA0 (34, AF14), PA5 (41, AF2), PA15 (JTDI) (110, AF2) | |
| TIM3 | CH1 | PE3 (2, AF2), PA6 (42, AF2), PC6 (96, AF2), PB4 (NJTRST) (134, AF2) |
| CH2 | PE4 (3, AF2), PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2) | |
| CH3 | PE5 (4, AF2), PB0 (46, AF2), PC8 (98, AF2) | |
| CH4 | PE6 (5, AF2), PB1 (47, AF2), PC9 (99, AF2) | |
| ETR | PE2 (1, AF2), PD2 (116, AF2) | |
| TIM4 | CH1 | PD12 (81, AF2), PB6 (136, AF2) |
| CH2 | PD13 (82, AF2), PB7 (137, AF2) | |
| CH3 | PD14 (85, AF2), PB8 (139, AF2) | |
| CH4 | PD15 (86, AF2), PB9 (140, AF2) | |
| ETR | PE0 (141, AF2) | |
| TIM5 | CH1 | PF6 (18, AF2), PA0 (34, AF2) |
| CH2 | PF7 (19, AF2), PA1 (35, AF2) | |
| CH3 | PF8 (20, AF2), PA2 (36, AF2) | |
| CH4 | PF9 (21, AF2), PA3 (37, AF2) | |
| ETR | PF6 (18, AF1) | |
| TIM8 | BKIN | PA6 (42, AF3), PB7 (137, AF3) |
| BKIN_COMP1 | PB7 (137, AF13) | |
| BKIN_COMP2 | PA6 (42, AF13) | |
| BKIN2 | PC9 (99, AF1), PB6 (136, AF3) | |
| BKIN2_COMP1 | PC9 (99, AF14) | |
| BKIN2_COMP2 | PB6 (136, AF12) | |
| CH1 | PC6 (96, AF3) | |
| CH1N | PA5 (41, AF3), PA7 (43, AF3) | |
| CH2 | PC7 (97, AF3) | |
| CH2N | PB0 (46, AF3), PB14 (75, AF3) | |
| CH3 | PC8 (98, AF3) | |
| CH3N | PB1 (47, AF3), PB15 (76, AF3) | |
| CH4 | PC9 (99, AF3) | |
| ETR | PA0 (34, AF3) | |
| TIM15 | BKIN | PB12 (73, AF14), PA9 (101, AF14) |
| CH1 | PF9 (21, AF14), PA2 (36, AF14), PB14 (75, AF14), PG10 (125, AF14) | |
| CH1N | PA1 (35, AF14), PB13 (74, AF14), PG9 (124, AF14) | |
| CH2 | PF10 (22, AF14), PA3 (37, AF14), PB15 (76, AF14), PG11 (126, AF14) | |
| TIM16 | BKIN | PB5 (135, AF14) |
| CH1 | PA6 (42, AF14), PB8 (139, AF14), PE0 (141, AF14) | |
| CH1N | PB6 (136, AF14) | |
| TIM17 | BKIN | PA10 (102, AF14), PB4 (NJTRST) (134, AF14) |
| CH1 | PA7 (43, AF14), PB9 (140, AF14), PE1 (142, AF14) | |
| CH1N | PB7 (137, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PC3 (29, AF1), PG12 (127, AF1), PB6 (136, AF1) |
| IN1 | PC0 (26, AF1), PG10 (125, AF1), PB5 (135, AF1) | |
| IN2 | PC2 (28, AF1), PG11 (126, AF1), PB7 (137, AF1) | |
| OUT | PC1 (27, AF1), PB2 (48, AF1), PG15 (132, AF1) | |
| LPTIM2 | ETR | PC3 (29, AF14), PA5 (41, AF14), PD11 (80, AF14) |
| IN1 | PC0 (26, AF14), PB1 (47, AF14), PD12 (81, AF14) | |
| OUT | PA4 (40, AF14), PD13 (82, AF14), PA8 (100, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (7), PB2 (48, AF0) |
| OUT_CALIB | PC13 (7), PB2 (48, AF0) | |
| REFIN | PB15 (76, AF0) | |
| TS | PC13 (7) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (10, AF12) |
| A1 | PF1 (11, AF12) | |
| A2 | PF2 (12, AF12) | |
| A3 | PF3 (13, AF12) | |
| A4 | PF4 (14, AF12) | |
| A5 | PF5 (15, AF12) | |
| A6 | PF12 (50, AF12) | |
| A7 | PF13 (53, AF12) | |
| A8 | PF14 (54, AF12) | |
| A9 | PF15 (55, AF12) | |
| A10 | PG0 (56, AF12) | |
| A11 | PG1 (57, AF12) | |
| A12 | PG2 (87, AF12) | |
| A13 | PG3 (88, AF12) | |
| A14 | PG4 (89, AF12) | |
| A15 | PG5 (90, AF12) | |
| A16 | PD11 (80, AF12) | |
| A17 | PD12 (81, AF12) | |
| A18 | PD13 (82, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| A24 | PG13 (128, AF12) | |
| A25 | PG14 (129, AF12) | |
| ALE | PD12 (81) | |
| CLE | PD11 (80) | |
| CLK | PD3 (117, AF12) | |
| D0 | PD14 (85, AF12) | |
| D1 | PD15 (86, AF12) | |
| D2 | PD0 (114, AF12) | |
| D3 | PD1 (115, AF12) | |
| D4 | PE7 (58, AF12) | |
| D5 | PE8 (59, AF12) | |
| D6 | PE9 (60, AF12) | |
| D7 | PE10 (63, AF12) | |
| D8 | PE11 (64, AF12) | |
| D9 | PE12 (65, AF12) | |
| D10 | PE13 (66, AF12) | |
| D11 | PE14 (67, AF12) | |
| D12 | PE15 (68, AF12) | |
| D13 | PD8 (77, AF12) | |
| D14 | PD9 (78, AF12) | |
| D15 | PD10 (79, AF12) | |
| DA0 | PD14 (85, AF12) | |
| DA1 | PD15 (86, AF12) | |
| DA2 | PD0 (114, AF12) | |
| DA3 | PD1 (115, AF12) | |
| DA4 | PE7 (58, AF12) | |
| DA5 | PE8 (59, AF12) | |
| DA6 | PE9 (60, AF12) | |
| DA7 | PE10 (63, AF12) | |
| DA8 | PE11 (64, AF12) | |
| DA9 | PE12 (65, AF12) | |
| DA10 | PE13 (66, AF12) | |
| DA11 | PE14 (67, AF12) | |
| DA12 | PE15 (68, AF12) | |
| DA13 | PD8 (77, AF12) | |
| DA14 | PD9 (78, AF12) | |
| DA15 | PD10 (79, AF12) | |
| INT3 | PG7 (92, AF12) | |
| NBL0 | PE0 (141, AF12) | |
| NBL1 | PE1 (142, AF12) | |
| NCE3 | PG9 (124, AF12) | |
| NE1 | PD7 (123, AF12) | |
| NE2 | PG9 (124, AF12) | |
| NE3 | PG10 (125, AF12) | |
| NE4 | PG12 (127, AF12) | |
| NL | PB7 (137, AF12) | |
| NOE | PD4 (118, AF12) | |
| NWAIT | PD6 (122, AF12) | |
| NWE | PD5 (119, AF12) |
LCD — драйвер сегментного ЖК-индикатора
| Блок | Сигнал | Выводы |
|---|---|---|
| LCD | COM0 | PA8 (100, AF11) |
| COM1 | PA9 (101, AF11) | |
| COM2 | PA10 (102, AF11) | |
| COM3 | PB9 (140, AF11) | |
| COM4 | PC10 (111, AF11) | |
| COM5 | PC11 (112, AF11) | |
| COM6 | PC12 (113, AF11) | |
| COM7 | PD2 (116, AF11) | |
| SEG0 | PA1 (35, AF11) | |
| SEG1 | PA2 (36, AF11) | |
| SEG2 | PA3 (37, AF11) | |
| SEG3 | PA6 (42, AF11) | |
| SEG4 | PA7 (43, AF11) | |
| SEG5 | PB0 (46, AF11) | |
| SEG6 | PB1 (47, AF11) | |
| SEG7 | PB3 (JTDO-TRACESWO) (133, AF11) | |
| SEG8 | PB4 (NJTRST) (134, AF11) | |
| SEG9 | PB5 (135, AF11) | |
| SEG10 | PB10 (69, AF11) | |
| SEG11 | PB11 (70, AF11) | |
| SEG12 | PB12 (73, AF11) | |
| SEG13 | PB13 (74, AF11) | |
| SEG14 | PB14 (75, AF11) | |
| SEG15 | PB15 (76, AF11) | |
| SEG16 | PB8 (139, AF11) | |
| SEG17 | PA15 (JTDI) (110, AF11) | |
| SEG18 | PC0 (26, AF11) | |
| SEG19 | PC1 (27, AF11) | |
| SEG20 | PC2 (28, AF11) | |
| SEG21 | PB7 (137, AF11) | |
| SEG22 | PC4 (44, AF11) | |
| SEG23 | PC5 (45, AF11) | |
| SEG24 | PC6 (96, AF11) | |
| SEG25 | PC7 (97, AF11) | |
| SEG26 | PC8 (98, AF11) | |
| SEG27 | PC9 (99, AF11) | |
| SEG28 | PD8 (77, AF11), PC10 (111, AF11) | |
| SEG29 | PD9 (78, AF11), PC11 (112, AF11) | |
| SEG30 | PD10 (79, AF11), PC12 (113, AF11) | |
| SEG31 | PD11 (80, AF11), PD2 (116, AF11) | |
| SEG32 | PD12 (81, AF11) | |
| SEG33 | PD13 (82, AF11) | |
| SEG34 | PD14 (85, AF11) | |
| SEG35 | PD15 (86, AF11) | |
| SEG36 | PE0 (141, AF11) | |
| SEG37 | PE1 (142, AF11) | |
| SEG38 | PE2 (1, AF11) | |
| SEG39 | PE3 (2, AF11) | |
| SEG40 | PC10 (111, AF11) | |
| SEG41 | PC11 (112, AF11) | |
| SEG42 | PC12 (113, AF11) | |
| SEG43 | PD2 (116, AF11) | |
| VLCD | PC3 (29, AF11) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (73, AF9) |
| G1_IO2 | PB13 (74, AF9) | |
| G1_IO3 | PB14 (75, AF9) | |
| G1_IO4 | PB15 (76, AF9) | |
| G2_IO1 | PB4 (NJTRST) (134, AF9) | |
| G2_IO2 | PB5 (135, AF9) | |
| G2_IO3 | PB6 (136, AF9) | |
| G2_IO4 | PB7 (137, AF9) | |
| G3_IO1 | PA15 (JTDI) (110, AF9) | |
| G3_IO2 | PC10 (111, AF9) | |
| G3_IO3 | PC11 (112, AF9) | |
| G3_IO4 | PC12 (113, AF9) | |
| G4_IO1 | PC6 (96, AF9) | |
| G4_IO2 | PC7 (97, AF9) | |
| G4_IO3 | PC8 (98, AF9) | |
| G4_IO4 | PC9 (99, AF9) | |
| G5_IO1 | PE10 (63, AF9) | |
| G5_IO2 | PE11 (64, AF9) | |
| G5_IO3 | PE12 (65, AF9) | |
| G5_IO4 | PE13 (66, AF9) | |
| G6_IO1 | PD10 (79, AF9) | |
| G6_IO2 | PD11 (80, AF9) | |
| G6_IO3 | PD12 (81, AF9) | |
| G6_IO4 | PD13 (82, AF9) | |
| G7_IO1 | PE2 (1, AF9) | |
| G7_IO2 | PE3 (2, AF9) | |
| G7_IO3 | PE4 (3, AF9) | |
| G7_IO4 | PE5 (4, AF9) | |
| G8_IO1 | PF14 (54, AF9) | |
| G8_IO2 | PF15 (55, AF9) | |
| G8_IO3 | PG0 (56, AF9) | |
| G8_IO4 | PG1 (57, AF9) | |
| SYNC | PD2 (116, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (48, AF6), PD4 (118, AF6) |
| CKIN1 | PB13 (74, AF6), PD7 (123, AF6) | |
| CKIN2 | PE8 (59, AF6), PB15 (76, AF6) | |
| CKIN3 | PE5 (4, AF6), PC6 (96, AF6) | |
| CKIN4 | PC1 (27, AF6), PE11 (64, AF6) | |
| CKIN5 | PE13 (66, AF6), PB7 (137, AF6) | |
| CKIN6 | PF14 (54, AF6), PB9 (140, AF6) | |
| CKIN7 | PB11 (70, AF6), PD1 (115, AF6) | |
| CKOUT | PC2 (28, AF6), PE9 (60, AF6) | |
| DATIN0 | PB1 (47, AF6), PD3 (117, AF6) | |
| DATIN1 | PB12 (73, AF6), PD6 (122, AF6) | |
| DATIN2 | PE7 (58, AF6), PB14 (75, AF6) | |
| DATIN3 | PE4 (3, AF6), PC7 (97, AF6) | |
| DATIN4 | PC0 (26, AF6), PE10 (63, AF6) | |
| DATIN5 | PE12 (65, AF6), PB6 (136, AF6) | |
| DATIN6 | PF13 (53, AF6), PB8 (139, AF6) | |
| DATIN7 | PB10 (69, AF6), PD0 (114, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK-SWCLK) (109, AF0) |
| JTDI | PA15 (JTDI) (110, AF0) | |
| JTDO-SWO | PB3 (JTDO-TRACESWO) (133, AF0) | |
| JTMS-SWDIO | PA13 (JTMS-SWDIO) (105, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0) | |
| TRACED1 | PE4 (3, AF0) | |
| TRACED2 | PE5 (4, AF0) | |
| TRACED3 | PE6 (5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (36) |
| MCO | PA8 (100, AF0) | |
| OSC_IN | PH0-OSC_IN (23) | |
| OSC_OUT | PH1-OSC_OUT (24) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (7) |
| RTC_TAMP2 | PA0 (34) | |
| RTC_TAMP3 | PE6 (5) | |
| SYS_WKUP1 | PA0 (34) | |
| SYS_WKUP2 | PC13 (7) | |
| SYS_WKUP3 | PE6 (5) | |
| SYS_WKUP4 | PA2 (36) | |
| SYS_WKUP5 | PC5 (45) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | FMC_A23 (AF12), LCD_SEG38 (AF11), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| 2 | PE3 | ввод-вывод | FMC_A19 (AF12), LCD_SEG39 (AF11), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| 3 | PE4 | ввод-вывод | DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| 4 | PE5 | ввод-вывод | DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| 5 | PE6 | ввод-вывод | FMC_A22 (AF12), RTC_TAMP3, SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| 10 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4) |
| 11 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4) |
| 12 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4) |
| 13 | PF3 | ввод-вывод | ADC3_IN6, FMC_A3 (AF12) |
| 14 | PF4 | ввод-вывод | ADC3_IN7, FMC_A4 (AF12) |
| 15 | PF5 | ввод-вывод | ADC3_IN8, FMC_A5 (AF12) |
| 16 | VSS | питание | — |
| 17 | VDD | питание | — |
| 18 | PF6 | ввод-вывод | ADC3_IN9, SAI1_SD_B (AF13), TIM5_CH1 (AF2), TIM5_ETR (AF1) |
| 19 | PF7 | ввод-вывод | ADC3_IN10, SAI1_MCLK_B (AF13), TIM5_CH2 (AF2) |
| 20 | PF8 | ввод-вывод | ADC3_IN11, SAI1_SCK_B (AF13), TIM5_CH3 (AF2) |
| 21 | PF9 | ввод-вывод | ADC3_IN12, DAC1_EXTI9, SAI1_FS_B (AF13), TIM15_CH1 (AF14), TIM5_CH4 (AF2) |
| 22 | PF10 | ввод-вывод | ADC3_IN13, TIM15_CH2 (AF14) |
| 23 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 24 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 25 | NRST | сброс | — |
| 26 | PC0 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8) |
| 27 | PC1 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8) |
| 28 | PC2 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5) |
| 29 | PC3 | ввод-вывод | ADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| 30 | VSSA | питание | — |
| 31 | VREF- | питание | — |
| 32 | VREF+ | служебный | VREFBUF_OUT |
| 33 | VDDA | питание | — |
| 34 | PA0 | ввод-вывод | ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| 35 | PA1 | ввод-вывод | ADC1_IN6, ADC2_IN6, LCD_SEG0 (AF11), OPAMP1_VINM, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 36 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, LCD_SEG1 (AF11), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| 37 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| 38 | VSS | питание | — |
| 39 | VDD | питание | — |
| 40 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 41 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| 42 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, LCD_SEG3 (AF11), OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7) |
| 43 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, LCD_SEG4 (AF11), OPAMP2_VINM, QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 44 | PC4 | ввод-вывод | ADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22 (AF11), USART3_TX (AF7) |
| 45 | PC5 | ввод-вывод | ADC1_IN14, ADC2_IN14, COMP1_INP, LCD_SEG23 (AF11), SYS_WKUP5, USART3_RX (AF7) |
| 46 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LCD_SEG5 (AF11), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| 47 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 48 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| 49 | PF11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11 |
| 50 | PF12 | ввод-вывод | FMC_A6 (AF12) |
| 51 | VSS | питание | — |
| 52 | VDD | питание | — |
| 53 | PF13 | ввод-вывод | DFSDM1_DATIN6 (AF6), FMC_A7 (AF12) |
| 54 | PF14 | ввод-вывод | DFSDM1_CKIN6 (AF6), FMC_A8 (AF12), TSC_G8_IO1 (AF9) |
| 55 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12), TSC_G8_IO2 (AF9) |
| 56 | PG0 | ввод-вывод | FMC_A10 (AF12), TSC_G8_IO3 (AF9) |
| 57 | PG1 | ввод-вывод | FMC_A11 (AF12), TSC_G8_IO4 (AF9) |
| 58 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| 59 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| 60 | PE9 | ввод-вывод | DAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| 61 | VSS | питание | — |
| 62 | VDD | питание | — |
| 63 | PE10 | ввод-вывод | DFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| 64 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), QUADSPI_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| 65 | PE12 | ввод-вывод | DFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), QUADSPI_BK1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| 66 | PE13 | ввод-вывод | DFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| 67 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), QUADSPI_BK1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP2 (AF3), TIM1_CH4 (AF1) |
| 68 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), QUADSPI_BK1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF3) |
| 69 | PB10 | ввод-вывод | COMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| 70 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| 71 | VSS | питание | — |
| 72 | VDD | питание | — |
| 73 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| 74 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| 75 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LCD_SEG14 (AF11), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| 76 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9) |
| 77 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), LCD_SEG28 (AF11), USART3_TX (AF7) |
| 78 | PD9 | ввод-вывод | DAC1_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), LCD_SEG29 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7) |
| 79 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LCD_SEG30 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| 80 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE, LCD_SEG31 (AF11), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7) |
| 81 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, LCD_SEG32 (AF11), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| 82 | PD13 | ввод-вывод | FMC_A18 (AF12), LCD_SEG33 (AF11), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| 83 | VSS | питание | — |
| 84 | VDD | питание | — |
| 85 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), LCD_SEG34 (AF11), TIM4_CH3 (AF2) |
| 86 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LCD_SEG35 (AF11), TIM4_CH4 (AF2) |
| 87 | PG2 | ввод-вывод | FMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5) |
| 88 | PG3 | ввод-вывод | FMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5) |
| 89 | PG4 | ввод-вывод | FMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5) |
| 90 | PG5 | ввод-вывод | FMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5) |
| 91 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8) |
| 92 | PG7 | ввод-вывод | FMC_INT3 (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8) |
| 93 | PG8 | ввод-вывод | I2C3_SDA (AF4), LPUART1_RX (AF8) |
| 94 | VSS | питание | — |
| 95 | VDDIO2 | питание | — |
| 96 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), LCD_SEG24 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| 97 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), LCD_SEG25 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| 98 | PC8 | ввод-вывод | LCD_SEG26 (AF11), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| 99 | PC9 | ввод-вывод | DAC1_EXTI9, LCD_SEG27 (AF11), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10) |
| 100 | PA8 | ввод-вывод | LCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 101 | PA9 | ввод-вывод | DAC1_EXTI9, LCD_COM1 (AF11), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| 102 | PA10 | ввод-вывод | LCD_COM2 (AF11), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 103 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| 104 | PA12 | ввод-вывод | CAN1_TX (AF9), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| 105 | PA13 (JTMS-SWDIO) | ввод-вывод | IR_OUT (AF1), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10) |
| 106 | VDDUSB | питание | — |
| 107 | VSS | питание | — |
| 108 | VDD | питание | — |
| 109 | PA14 (JTCK-SWCLK) | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 110 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17 (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8) |
| 111 | PC10 | ввод-вывод | LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| 112 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| 113 | PC12 | ввод-вывод | LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| 114 | PD0 | ввод-вывод | CAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5) |
| 115 | PD1 | ввод-вывод | CAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5) |
| 116 | PD2 | ввод-вывод | LCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| 117 | PD3 | ввод-вывод | DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), SPI2_MISO (AF5), USART2_CTS (AF7) |
| 118 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FMC_NOE (AF12), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| 119 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| 120 | VSS | питание | — |
| 121 | VDD | питание | — |
| 122 | PD6 | ввод-вывод | DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), SAI1_SD_A (AF13), USART2_RX (AF7) |
| 123 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FMC_NE1 (AF12), USART2_CK (AF7) |
| 124 | PG9 | ввод-вывод | DAC1_EXTI9, FMC_NCE3 (AF12), FMC_NE2 (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| 125 | PG10 | ввод-вывод | FMC_NE3 (AF12), LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| 126 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2 (AF1), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7) |
| 127 | PG12 | ввод-вывод | FMC_NE4 (AF12), LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| 128 | PG13 | ввод-вывод | FMC_A24 (AF12), I2C1_SDA (AF4), USART1_CK (AF7) |
| 129 | PG14 | ввод-вывод | FMC_A25 (AF12), I2C1_SCL (AF4) |
| 130 | VSS | питание | — |
| 131 | VDDIO2 | питание | — |
| 132 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2C1_SMBA (AF4), LPTIM1_OUT (AF1) |
| 133 | PB3 (JTDO-TRACESWO) | ввод-вывод | COMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| 134 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7) |
| 135 | PB5 | ввод-вывод | COMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| 136 | PB6 | ввод-вывод | COMP2_INP, DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| 137 | PB7 | ввод-вывод | COMP2_INM, DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| 138 | BOOT0 | загрузка | — |
| 139 | PB8 | ввод-вывод | CAN1_RX (AF9), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LCD_SEG16 (AF11), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| 140 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), LCD_COM3 (AF11), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| 141 | PE0 | ввод-вывод | FMC_NBL0 (AF12), LCD_SEG36 (AF11), TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| 142 | PE1 | ввод-вывод | FMC_NBL1 (AF12), LCD_SEG37 (AF11), TIM17_CH1 (AF14) |
| 143 | VSS | питание | — |
| 144 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VDD | 17, 39, 52, 62, 72, 84, 108, 121, 144 | питание цифровой части и линий ввода-вывода |
| VDDA | 33 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | 95, 131 | питание отдельной группы линий ввода-вывода |
| VDDUSB | 106 | питание приёмопередатчика USB |
| VREF- | 31 | нижнее опорное напряжение АЦП |
| VSS | 16, 38, 51, 61, 71, 83, 94, 107, 120, 130, 143 | общий провод (земля) |
| VSSA | 30 | общий провод аналоговой части |
| NRST | 25 | сброс, активный уровень — низкий |
| BOOT0 | 138 | выбор источника загрузки при сбросе |
| VREF+ | 32 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32L476Z(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L476ZE | STM32L476ZETx | 512 КБ | 128 КБ |
| STM32L476ZG | STM32L476ZGTx | 1 МБ | 128 КБ |
Линейка STM32L4x6, семейство STM32L4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: STM32L476G-EVAL.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L486ZG | STM32L4x6 | 144 из 144 | выводы совпадают полностьютолько у него: AES |
| STM32L4A6ZGTx | STM32L4x6 | 143 из 144 | 138: BOOT0 → PH3только у него: AES, CAN2, DCMI, DMA2D, HASH, I2C4; ОЗУ 128 и 320 КБ |
| STM32L496ZE, STM32L496ZG | STM32L4x6 | 143 из 144 | 138: BOOT0 → PH3только у него: CAN2, DCMI, DMA2D, HASH, I2C4; ОЗУ 128 и 320 КБ |
| STM32L4P5ZG, STM32L4P5ZE | STM32L4P5/Q5 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC3, LCD, QUADSPI, SWPMI1; только у него: DCMI, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; частота до 80 и 120 МГц; ОЗУ 128 и 320 КБ |
| STM32L4Q5ZGTx | STM32L4P5/Q5 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC3, LCD, QUADSPI, SWPMI1; только у него: AES, DCMI, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; частота до 80 и 120 МГц; ОЗУ 128 и 320 КБ |
| STM32L4R5ZG, STM32L4R5ZI | STM32L4R5/S5 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: DCMI, DMA2D, I2C4, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 128 и 640 КБ |
| STM32L4R7ZI | STM32L4R7/S7 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: DCMI, DMA2D, I2C4, LTDC, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 128 и 640 КБ |
| STM32L4S5ZI | STM32L4R5/S5 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: AES, DCMI, DMA2D, HASH, I2C4, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 128 и 640 КБ |
| STM32L4S7ZI | STM32L4R7/S7 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC2, ADC3, LCD, QUADSPI, SWPMI1; только у него: AES, DCMI, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 128 и 640 КБ |
| STM32L471ZE, STM32L471ZG | STM32L4x1 | 143 из 144 | 106: VDDUSB → VDDтолько у этого: LCD, USB_OTG_FS |
| STM32L552ZE | STM32L5x2 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC3, CAN1, LCD, QUADSPI, SWPMI1, USB_OTG_FS; только у него: FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, UCPD1, USB, VREFBUF; частота до 80 и 110 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 128 и 256 КБ |
| STM32L562ZETx | STM32L5x2 | 143 из 144 | 138: BOOT0 → PH3только у этого: ADC3, CAN1, LCD, QUADSPI, SWPMI1, USB_OTG_FS; только у него: AES, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, PKA, UCPD1, USB, VREFBUF; частота до 80 и 110 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 128 и 256 КБ |
Частые вопросы
На каких выводах USART1 у STM32L476ZE?
В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PG9 (вывод 124, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PG10 (вывод 125, AF7) или PB7 (вывод 137, AF7).
Где у STM32L476ZE выводы SWD для программатора?
SWDIO — PA13 (JTMS-SWDIO) (вывод 105, AF0), SWCLK — PA14 (JTCK-SWCLK) (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L476ZE?
I2C1_SCL — PG14 (вывод 129, AF4) или PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PG13 (вывод 128, AF4) или PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).
Сколько выводов ввода-вывода у STM32L476ZE в корпусе LQFP144?
114 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32L476ZE и STM32L476ZG?
Объёмом памяти: STM32L476ZE — 512 КБ флеш-памяти и 128 КБ ОЗУ, STM32L476ZG — 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32L476ZE?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4Cortex-M4 до 80 МГц с режимами низкого потребления: L4x1–L4x6 — линейки, MSI, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
