STM32L4P5QGIxP в корпусе UFBGA132: распиновка

STM32L4P5QGIxP — микроконтроллер STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус UFBGA132 — 132 шарика, из них 108 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 120 МГц
Флеш-память
1 МБ
ОЗУ
320 КБ
Корпус
UFBGA132, 132 шарика
Линий ввода-вывода
108
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA132

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

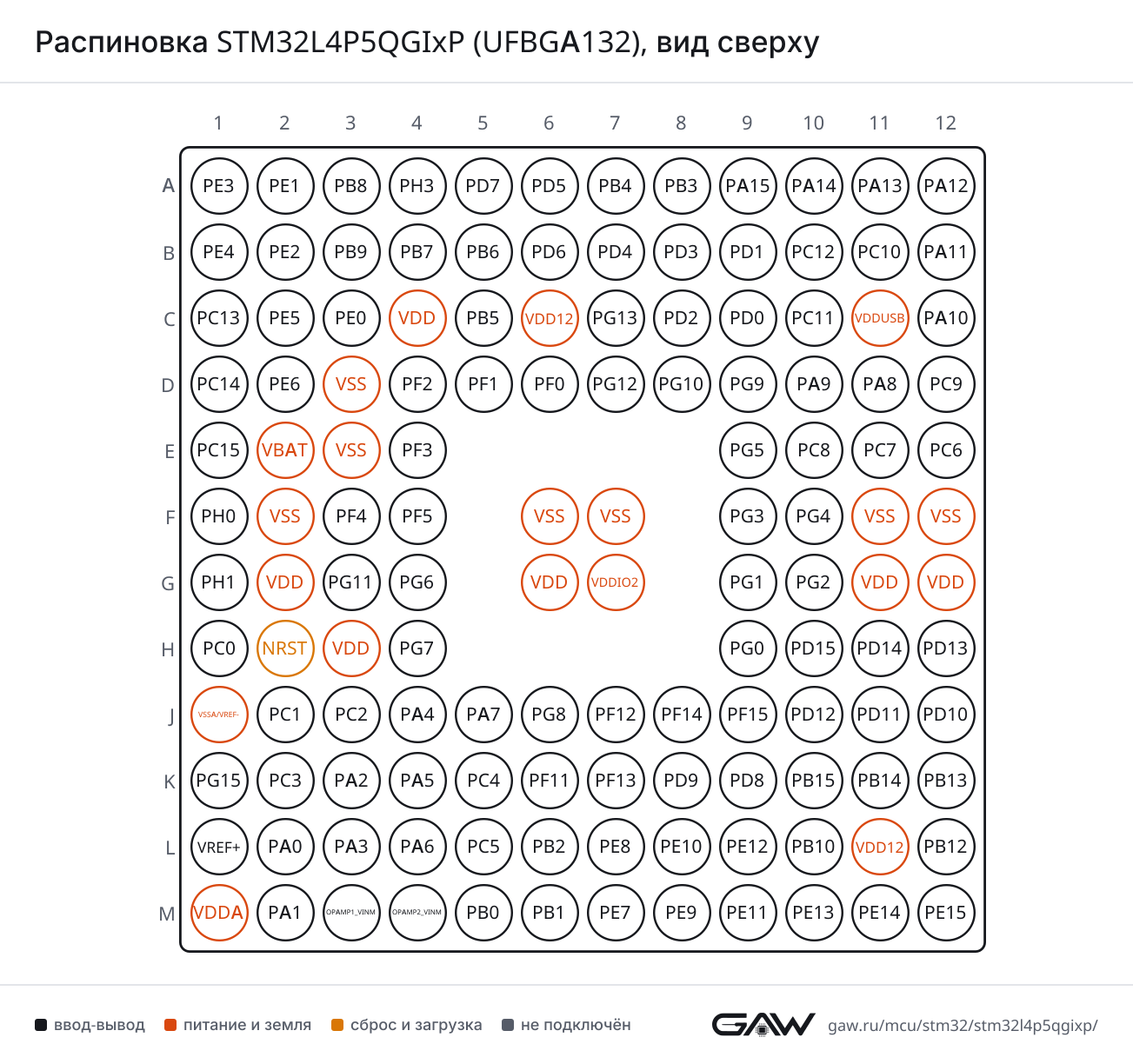

Расположение шариков STM32L4P5QGIxP в корпусе UFBGA132, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: FMC_A19, LTDC_R6, OCTOSPIM_P1_DQS, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO2PE3PE1 — шарик A2: DCMI_D3, FMC_NBL1, LTDC_VSYNC, PSSI_D3, TIM17_CH1PE1PB8 — шарик A3: CAN1_RX, DCMI_D6, DFSDM1_CKOUT, I2C1_SCL, LTDC_DE, PSSI_D6, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3PB8PH3-BOOT0 — шарик A4PH3PD7 — шарик A5: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPIM_P1_IO7, SDMMC2_CMD, USART2_CKPD7PD5 — шарик A6: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TXPD5PB4 (NJTRST) — шарик A7: COMP2_INP, DCMI_D12, I2C3_SDA, OCTOSPIM_P1_IO5, PSSI_D12, SAI1_MCLK_B, SDMMC2_D3, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PB3 (JTDO/TRACESWO) — шарик A8: COMP2_INM, CRS_SYNC, OCTOSPIM_P1_IO4, SAI1_SCK_B, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PA15 (JTDI) — шарик A9: ADC1_EXTI15, ADC2_EXTI15, LTDC_HSYNC, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15PA14 (JTCK/SWCLK) — шарик A10: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, USB_OTG_FS_SOFPA14PA13 (JTMS/SWDIO) — шарик A11: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_OTG_FS_NOEPA13PA12 — шарик A12: CAN1_TX, LTDC_VSYNC, OCTOSPIM_P2_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PE4 — шарик B1: DCMI_D4, DFSDM1_DATIN3, FMC_A20, LTDC_B7, PSSI_D4, SAI1_D2, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO3PE4PE2 — шарик B2: FMC_A23, LTDC_R7, SAI1_CK1, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO1PE2PB9 — шарик B3: CAN1_TX, DAC1_EXTI9, DCMI_D7, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PB7 — шарик B4: COMP2_INM, DCMI_VSYNC, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, LTDC_VSYNC, PSSI_RDY, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB6 — шарик B5: COMP2_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, LTDC_R6, PSSI_D5, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PD6 — шарик B6: DCMI_D10, DFSDM1_DATIN1, FMC_NWAIT, LTDC_DE, OCTOSPIM_P1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PD4 — шарик B7: DFSDM1_CKIN0, FMC_NOE, OCTOSPIM_P1_IO4, SDMMC2_CKIN, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD3 — шарик B8: DCMI_D5, DFSDM1_DATIN0, FMC_CLK, LTDC_CLK, OCTOSPIM_P2_NCS, PSSI_D5, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSSPD3PD1 — шарик B9: CAN1_TX, FMC_D3, FMC_DA3, LTDC_B5, SPI2_SCKPD1PC12 — шарик B10: DCMI_D9, LTDC_R6, PSSI_D9, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, UART5_TX, USART3_CKPC12PC10 — шарик B11: DCMI_D8, DCMI_VSYNC, PSSI_D8, PSSI_RDY, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, ADC2_EXTI11, CAN1_RX, LTDC_DE, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_OTG_FS_DMPA11PC13 — шарик C1: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PE5 — шарик C2: DCMI_D6, DFSDM1_CKIN3, FMC_A21, LTDC_G7, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO4PE5PE0 — шарик C3: DCMI_D2, FMC_NBL0, LTDC_HSYNC, PSSI_D2, TIM16_CH1, TIM4_ETRPE0VDD — шарик C4VDDPB5 — шарик C5: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPIM_P1_IO0, PSSI_D10, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5VDD12 — шарик C6VDD12PG13 — шарик C7: FMC_A24, I2C1_SDA, LTDC_R0, USART1_CKPG13PD2 — шарик C8: DCMI_D11, PSSI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PD0 — шарик C9: CAN1_RX, FMC_D2, FMC_DA2, LTDC_B4, SPI2_NSSPD0PC11 — шарик C10: ADC1_EXTI11, ADC2_EXTI11, DCMI_D2, DCMI_D4, OCTOSPIM_P1_NCS, PSSI_D2, PSSI_D4, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11VDDUSB — шарик C11VDDUSBPA10 — шарик C12: DCMI_D1, LTDC_G6, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: DCMI_D7, FMC_A22, LTDC_G6, PSSI_D7, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH4PE6VSS — шарик D3VSSPF2 — шарик D4: FMC_A2, I2C2_SMBA, OCTOSPIM_P2_IO2PF2PF1 — шарик D5: FMC_A1, I2C2_SCL, OCTOSPIM_P2_IO1PF1PF0 — шарик D6: FMC_A0, I2C2_SDA, OCTOSPIM_P2_IO0PF0PG12 — шарик D7: FMC_NE4, LPTIM1_ETR, OCTOSPIM_P2_NCS, SAI2_SD_A, SDMMC2_D3, SPI3_NSS, USART1_DE, USART1_RTSPG12PG10 — шарик D8: FMC_NE3, LPTIM1_IN1, OCTOSPIM_P2_IO7, SAI2_FS_A, SDMMC2_D1, SPI3_MISO, TIM15_CH1, USART1_RXPG10PG9 — шарик D9: DAC1_EXTI9, FMC_NCE, FMC_NE2, OCTOSPIM_P2_IO6, SAI2_SCK_A, SDMMC2_D0, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PA9 — шарик D10: DAC1_EXTI9, DCMI_D0, LTDC_G7, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA8 — шарик D11: LPTIM2_OUT, LTDC_B7, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC9 — шарик D12: DAC1_EXTI9, DCMI_D3, I2C3_SDA, PSSI_D3, SAI2_EXTCLK, SDMMC1_D1, SYS_TRACED0, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATVSS — шарик E3VSSPF3 — шарик E4: FMC_A3, OCTOSPIM_P2_IO3PF3PG5 — шарик E9: FMC_A15, LPUART1_CTS, SAI2_SD_B, SDMMC2_D7, SPI1_NSSPG5PC8 — шарик E10: DCMI_D2, PSSI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC7 — шарик E11: DCMI_D1, DFSDM1_DATIN3, LTDC_B6, PSSI_D1, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC6 — шарик E12: DCMI_D0, DFSDM1_CKIN3, LTDC_G7, PSSI_D0, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PH0-OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSPF4 — шарик F3: FMC_A4, OCTOSPIM_P2_CLKPF4PF5 — шарик F4: FMC_A5, OCTOSPIM_P2_NCLKPF5VSS — шарик F6VSSVSS — шарик F7VSSPG3 — шарик F9: FMC_A13, SAI2_FS_B, SDMMC2_D5, SPI1_MISOPG3PG4 — шарик F10: FMC_A14, SAI2_MCLK_B, SDMMC2_D6, SPI1_MOSIPG4VSS — шарик F11VSSVSS — шарик F12VSSPH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDPG11 — шарик G3: ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2, OCTOSPIM_P1_IO5, SAI2_MCLK_A, SDMMC2_D2, SPI3_MOSI, TIM15_CH2, USART1_CTS, USART1_NSSPG11PG6 — шарик G4: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, LTDC_R1, OCTOSPIM_P1_DQSPG6VDD — шарик G6VDDVDDIO2 — шарик G7VDDIO2PG1 — шарик G9: FMC_A11, OCTOSPIM_P2_IO5, TSC_G8_IO4PG1PG2 — шарик G10: FMC_A12, SAI2_SCK_B, SDMMC2_D4, SPI1_SCKPG2VDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LTDC_DE, SAI2_FS_A, SDMMC1_CMD, SDMMC2_CKINPC0NRST — шарик H2NRSTVDD — шарик H3VDDPG7 — шарик H4: DFSDM1_CKOUT, FMC_INT, I2C3_SCL, LPUART1_TX, OCTOSPIM_P2_DQS, SAI1_CK1, SAI1_MCLK_APG7PG0 — шарик H9: FMC_A10, OCTOSPIM_P2_IO4, TSC_G8_IO3PG0PD15 — шарик H10: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, LTDC_B3, TIM4_CH4PD15PD14 — шарик H11: FMC_D0, FMC_DA0, LTDC_B2, TIM4_CH3PD14PD13 — шарик H12: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO4PD13VSSA/VREF- — шарик J1VSSA/VREF-PC1 — шарик J2: ADC1_IN2, ADC2_IN2, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPIM_P1_IO4, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0PC1PC2 — шарик J3: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, LTDC_HSYNC, OCTOSPIM_P1_IO5, SPI2_MISOPC2PA4 — шарик J4: ADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, LTDC_CLK, OCTOSPIM_P1_NCS, PSSI_DE, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA7 — шарик J5: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPIM_P1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PG8 — шарик J6: I2C3_SDA, LPUART1_RXPG8PF12 — шарик J7: FMC_A6, LTDC_B0, OCTOSPIM_P2_DQSPF12PF14 — шарик J8: FMC_A8, I2C4_SCL, LTDC_G0, TSC_G8_IO1PF14PF15 — шарик J9: ADC1_EXTI15, ADC2_EXTI15, FMC_A9, I2C4_SDA, LTDC_G1, TSC_G8_IO2PF15PD12 — шарик J10: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, LTDC_R7, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, LTDC_R6, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSSPD11PD10 — шарик J12: FMC_D15, FMC_DA15, LTDC_R5, SAI2_SCK_A, TSC_G6_IO1, USART3_CKPD10PG15 — шарик K1: ADC1_EXTI15, ADC2_EXTI15, DCMI_D13, I2C1_SMBA, LPTIM1_OUT, OCTOSPIM_P2_DQS, PSSI_D13PG15PC3 — шарик K2: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PA2 — шарик K3: ADC1_IN7, ADC2_IN7, LPUART1_TX, OCTOSPIM_P1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA5 — шарик K4: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, LTDC_R7, PSSI_D14, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PC4 — шарик K5: ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPIM_P1_IO7, OCTOSPIM_P2_NCS, USART3_TXPC4PF11 — шарик K6: ADC1_EXTI11, ADC2_EXTI11, DCMI_D12, LTDC_DE, OCTOSPIM_P1_NCLK, PSSI_D12PF11PF13 — шарик K7: FMC_A7, I2C4_SMBA, LTDC_B1PF13PD9 — шарик K8: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, LTDC_R4, PSSI_PDCK, SAI2_MCLK_A, USART3_RXPD9PD8 — шарик K9: DCMI_HSYNC, FMC_D13, FMC_DA13, LTDC_R3, PSSI_DE, USART3_TXPD8PB15 — шарик K10: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, OCTOSPIM_P1_IO7, RTC_REFIN, SAI2_SD_A, SDMMC2_D1, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PB14 — шарик K11: DFSDM1_DATIN2, I2C2_SDA, OCTOSPIM_P1_IO6, SAI2_MCLK_A, SDMMC2_D0, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик K12: DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, OCTOSPIM_P1_IO1, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13VREF+ — шарик L1: VREFBUF_OUTVREF+PA0 — шарик L2: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PA3 — шарик L3: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA6 — шарик L4: ADC1_IN11, ADC2_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, PSSI_PDCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSSPA6PC5 — шарик L5: ADC1_IN14, ADC2_IN14, COMP1_INP, LTDC_CLK, PSSI_D15, SAI1_D3, SYS_WKUP5, USART3_RXPC5PB2 — шарик L6: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPIM_P1_DQS, RTC_OUT2PB2PE8 — шарик L7: DFSDM1_CKIN2, FMC_D5, FMC_DA5, LTDC_B7, SAI1_SCK_B, TIM1_CH1NPE8PE10 — шарик L8: FMC_D7, FMC_DA7, LTDC_G3, OCTOSPIM_P1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PE12 — шарик L9: FMC_D9, FMC_DA9, LTDC_G5, OCTOSPIM_P1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PB10 — шарик L10: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPUART1_RX, OCTOSPIM_P1_CLK, OCTOSPIM_P1_IO3, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10VDD12 — шарик L11VDD12PB12 — шарик L12: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_NCLK, SAI2_FS_A, SDMMC2_CK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPIM_P1_DQS, OPAMP1_VINM, SDMMC2_CMD, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1OPAMP1_VINM — шарик M3: OPAMP1_VINMOPAMP1VINMOPAMP2_VINM — шарик M4: OPAMP2_VINMOPAMP2VINMPB0 — шарик M5: ADC1_IN15, ADC2_IN15, COMP1_OUT, LTDC_B6, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PB1 — шарик M6: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LTDC_G6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PE7 — шарик M7: DFSDM1_DATIN2, FMC_D4, FMC_DA4, LTDC_B6, SAI1_SD_B, TIM1_ETRPE7PE9 — шарик M8: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, LTDC_G2, OCTOSPIM_P1_NCLK, SAI1_FS_B, TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, ADC2_EXTI11, FMC_D8, FMC_DA8, LTDC_G4, OCTOSPIM_P1_NCS, TIM1_CH2, TSC_G5_IO2PE11PE13 — шарик M10: FMC_D10, FMC_DA10, LTDC_G6, OCTOSPIM_P1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PE14 — шарик M11: FMC_D11, FMC_DA11, LTDC_G7, OCTOSPIM_P1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, LTDC_R2, OCTOSPIM_P1_IO3, SPI1_MOSI, TIM1_BKINPE15UFBGA132, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L4P5QGIxP (UFBGA132), вид сверхуРаспиновка UFBGA132 картинкой
PNG, 1303 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C5, AF7), PG13 (C7, AF7), PA8 (D11, AF7)
CTSPB4 (NJTRST) (A7, AF7), PA11 (B12, AF7), PG11 (G3, AF7)
DEPB3 (JTDO/TRACESWO) (A8, AF7), PA12 (A12, AF7), PG12 (D7, AF7)
NSSPB4 (NJTRST) (A7, AF7), PA11 (B12, AF7), PG11 (G3, AF7)
RTSPB3 (JTDO/TRACESWO) (A8, AF7), PA12 (A12, AF7), PG12 (D7, AF7)
RXPB7 (B4, AF7), PA10 (C12, AF7), PG10 (D8, AF7)
TXPB6 (B5, AF7), PG9 (D9, AF7), PA9 (D10, AF7)
USART2CKPD7 (A5, AF7), PA4 (J4, AF7)
CTSPD3 (B8, AF7), PA0 (L2, AF7)
DEPD4 (B7, AF7), PA1 (M2, AF7)
NSSPD3 (B8, AF7), PA0 (L2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPA15 (JTDI) (A9, AF3), PD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7), PB0 (M5, AF7)
CTSPD11 (J11, AF7), PB13 (K12, AF7), PA6 (L4, AF7)
DEPA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
NSSPD11 (J11, AF7), PB13 (K12, AF7), PA6 (L4, AF7)
RTSPA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
RXPC11 (C10, AF7), PD9 (K8, AF7), PC5 (L5, AF7)
TXPC10 (B11, AF7), PC4 (K5, AF7), PD8 (K9, AF7), PB10 (L10, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (B4, AF8)
DEPA15 (JTDI) (A9, AF8)
RTSPA15 (JTDI) (A9, AF8)
RXPC11 (C10, AF8), PA1 (M2, AF8)
TXPC10 (B11, AF8), PA0 (L2, AF8)
UART5CTSPB5 (C5, AF8)
DEPB4 (NJTRST) (A7, AF8)
RTSPB4 (NJTRST) (A7, AF8)
RXPD2 (C8, AF8)
TXPC12 (B10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (E9, AF8), PB13 (K12, AF8), PA6 (L4, AF8)
DEPG6 (G4, AF8), PB12 (L12, AF8), PB1 (M6, AF8)
RTSPG6 (G4, AF8), PB12 (L12, AF8), PB1 (M6, AF8)
RXPC0 (H1, AF8), PG8 (J6, AF8), PA3 (L3, AF8), PB10 (L10, AF8)
TXPG7 (H4, AF8), PC1 (J2, AF8), PA2 (K3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A7, AF5), PA11 (B12, AF5), PG3 (F9, AF5), PA6 (L4, AF5), PE14 (M11, AF5)
MOSIPA12 (A12, AF5), PB5 (C5, AF5), PG4 (F10, AF5), PA7 (J5, AF5), PE15 (M12, AF5)
NSSPA15 (JTDI) (A9, AF5), PG5 (E9, AF5), PA4 (J4, AF5), PE12 (L9, AF5), PB0 (M5, AF5)
SCKPB3 (JTDO/TRACESWO) (A8, AF5), PG2 (G10, AF5), PA5 (K4, AF5), PA1 (M2, AF5), PE13 (M10, AF5)
SPI2MISOPD3 (B8, AF5), PC2 (J3, AF5), PB14 (K11, AF5)
MOSIPD4 (B7, AF5), PC1 (J2, AF3), PC3 (K2, AF5), PB15 (K10, AF5)
NSSPB9 (B3, AF5), PD0 (C9, AF5), PB12 (L12, AF5)
SCKPD3 (B8, AF3), PD1 (B9, AF5), PA9 (D10, AF3), PB13 (K12, AF5), PB10 (L10, AF5)
SPI3MISOPB4 (NJTRST) (A7, AF6), PC11 (C10, AF6), PG10 (D8, AF6)
MOSIPD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6), PG11 (G3, AF6)
NSSPA15 (JTDI) (A9, AF6), PG12 (D7, AF6), PA4 (J4, AF6)
SCKPB3 (JTDO/TRACESWO) (A8, AF6), PC10 (B11, AF6), PG9 (D9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4)
SDAPB9 (B3, AF4), PB7 (B4, AF4), PG13 (C7, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF4), PB5 (C5, AF4), PG15 (K1, AF4), PA1 (M2, AF4)
I2C2SCLPF1 (D5, AF4), PB13 (K12, AF4), PB10 (L10, AF4)
SDAPF0 (D6, AF4), PB14 (K11, AF4)
SMBAPF2 (D4, AF4), PB12 (L12, AF4)
I2C3SCLPC0 (H1, AF4), PG7 (H4, AF4), PA7 (J5, AF4)
SDAPB4 (NJTRST) (A7, AF4), PC9 (D12, AF6), PC1 (J2, AF4), PG8 (J6, AF4)
SMBAPG6 (G4, AF4), PB2 (L6, AF4)
I2C4SCLPB6 (B5, AF5), PF14 (J8, AF4), PD12 (J10, AF4), PB10 (L10, AF3)
SDAPB7 (B4, AF5), PD13 (H12, AF4), PF15 (J9, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF5), PD11 (J11, AF4), PF13 (K7, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A3, AF9), PA11 (B12, AF9), PD0 (C9, AF9)
TXPA12 (A12, AF9), PB9 (B3, AF9), PD1 (B9, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (B12, AF10)
DPPA12 (A12, AF10)
IDPA10 (C12, AF10)
NOEPA13 (JTMS/SWDIO) (A11, AF10), PC9 (D12, AF10)
SOFPA14 (JTCK/SWCLK) (A10, AF10), PA8 (D11, AF10)
VBUSPA9 (D10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (B3, AF8)
CKPC12 (B10, AF12)
CKINPB8 (A3, AF8)
CMDPD2 (C8, AF12), PC0 (H1, AF12)
D0PC8 (E10, AF12)
D0DIRPC6 (E12, AF8)
D1PC9 (D12, AF12)
D2PC10 (B11, AF12)
D3PC11 (C10, AF12)
D4PB8 (A3, AF12)
D5PB9 (B3, AF12)
D6PC6 (E12, AF12)
D7PC7 (E11, AF12)
D123DIRPC7 (E11, AF8)
SDMMC2CKPD6 (B6, AF8), PB12 (L12, AF12)
CKINPD4 (B7, AF8), PC0 (H1, AF7)
CMDPD7 (A5, AF8), PA1 (M2, AF12)
D0PG9 (D9, AF11), PB14 (K11, AF11)
D1PG10 (D8, AF11), PB15 (K10, AF11)
D2PB3 (JTDO/TRACESWO) (A8, AF12), PG11 (G3, AF11)
D3PB4 (NJTRST) (A7, AF12), PG12 (D7, AF11)
D4PB8 (A3, AF7), PG2 (G10, AF11)
D5PB9 (B3, AF7), PG3 (F9, AF11)
D6PC6 (E12, AF7), PG4 (F10, AF11)
D7PG5 (E9, AF11), PC7 (E11, AF7)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (A3, AF3), PE2 (B2, AF3), PG7 (H4, AF3), PA3 (L3, AF3)
CK2PE5 (C2, AF3), PA8 (D11, AF3)
D1PD6 (B6, AF3), PA10 (C12, AF3), PE6 (D2, AF3), PC3 (K2, AF3)
D2PE4 (B1, AF3), PB9 (B3, AF3)
D3PC5 (L5, AF3)
EXTCLKPA0 (L2, AF13), PB0 (M5, AF13)
FS_APE4 (B1, AF13), PB9 (B3, AF13), PA9 (D10, AF13)
FS_BPA14 (JTCK/SWCLK) (A10, AF13), PB6 (B5, AF13), PA4 (J4, AF13), PE9 (M8, AF13)
MCLK_APB8 (A3, AF13), PE2 (B2, AF13), PG7 (H4, AF13), PA3 (L3, AF13)
MCLK_BPB4 (NJTRST) (A7, AF13), PE10 (L8, AF13)
SCK_APE5 (C2, AF13), PA8 (D11, AF13), PB10 (L10, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A8, AF13), PE8 (L7, AF13)
SD_APD6 (B6, AF13), PA10 (C12, AF13), PE6 (D2, AF13), PC1 (J2, AF13), PC3 (K2, AF13)
SD_BPE3 (A1, AF13), PA13 (JTMS/SWDIO) (A11, AF13), PB5 (C5, AF13), PE7 (M7, AF13)
SAI2EXTCLKPC9 (D12, AF13), PA2 (K3, AF13)
FS_APG10 (D8, AF13), PC0 (H1, AF13), PD12 (J10, AF13), PB12 (L12, AF13)
FS_BPA15 (JTDI) (A9, AF13), PG3 (F9, AF13)
MCLK_APC6 (E12, AF13), PG11 (G3, AF13), PD9 (K8, AF13), PB14 (K11, AF13)
MCLK_BPC11 (C10, AF13), PC7 (E11, AF13), PG4 (F10, AF13)
SCK_APG9 (D9, AF13), PD10 (J12, AF13), PB13 (K12, AF13)
SCK_BPC10 (B11, AF13), PG2 (G10, AF13)
SD_APG12 (D7, AF13), PD11 (J11, AF13), PB15 (K10, AF13)
SD_BPC12 (B10, AF13), PG5 (E9, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PG11 (G3), PD11 (J11), PF11 (K6), PE11 (M9)
EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PF15 (J9), PG15 (K1), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN5PA0 (L2)
IN6PA1 (M2)
IN7PA2 (K3)
IN8PA3 (L3)
IN9PA4 (J4)
IN10PA5 (K4)
IN11PA6 (L4)
IN12PA7 (J5)
IN13PC4 (K5)
IN14PC5 (L5)
IN15PB0 (M5)
IN16PB1 (M6)
ADC2EXTI11PA11 (B12), PC11 (C10), PG11 (G3), PD11 (J11), PF11 (K6), PE11 (M9)
EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PF15 (J9), PG15 (K1), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN5PA0 (L2)
IN6PA1 (M2)
IN7PA2 (K3)
IN8PA3 (L3)
IN9PA4 (J4)
IN10PA5 (K4)
IN11PA6 (L4)
IN12PA7 (J5)
IN13PC4 (K5)
IN14PC5 (L5)
IN15PB0 (M5)
IN16PB1 (M6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B3), PG9 (D9), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8)
OUT1PA4 (J4)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (K5), PB1 (M6)
INPPC5 (L5), PB2 (L6)
OUTPB10 (L10, AF12), PB0 (M5, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (A8), PB7 (B4)
INPPB4 (NJTRST) (A7), PB6 (B5)
OUTPB5 (C5, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (M2), OPAMP1_VINM (M3)
VINPPA0 (L2)
VOUTPA3 (L3)
OPAMP2VINMPA7 (J5), OPAMP2_VINM (M4)
VINPPA6 (L4)
VOUTPB0 (M5)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, AF12), PB12 (L12, AF3), PE15 (M12, AF3)
BKIN2PA11 (B12, AF12), PE14 (M11, AF3)
CH1PA8 (D11, AF1), PE9 (M8, AF1)
CH1NPA7 (J5, AF1), PB13 (K12, AF1), PE8 (L7, AF1)
CH2PA9 (D10, AF1), PE11 (M9, AF1)
CH2NPB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1)
CH3PA10 (C12, AF1), PE13 (M10, AF1)
CH3NPB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1)
CH4PA11 (B12, AF1), PE14 (M11, AF1)
ETRPA12 (A12, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (JTDI) (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
CH2PB3 (JTDO/TRACESWO) (A8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1)
CH4PA3 (L3, AF1)
ETRPA15 (JTDI) (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF14)
TIM3CH1PE3 (A1, AF2), PB4 (NJTRST) (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PE4 (B1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA7 (J5, AF2)
CH3PE5 (C2, AF2), PC8 (E10, AF2), PB0 (M5, AF2)
CH4PE6 (D2, AF2), PC9 (D12, AF2), PB1 (M6, AF2)
ETRPE2 (B2, AF2), PD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (J10, AF2)
CH2PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PD15 (H10, AF2)
ETRPE0 (C3, AF2)
TIM5CH1PA0 (L2, AF2)
CH2PA1 (M2, AF2)
CH3PA2 (K3, AF2)
CH4PA3 (L3, AF2)
TIM8BKINPB7 (B4, AF13), PA6 (L4, AF13)
BKIN2PB6 (B5, AF12), PC9 (D12, AF14)
CH1PC6 (E12, AF3)
CH1NPA7 (J5, AF3), PA5 (K4, AF3)
CH2PC7 (E11, AF3)
CH2NPB14 (K11, AF3), PB0 (M5, AF3)
CH3PC8 (E10, AF3)
CH3NPB15 (K10, AF3), PB1 (M6, AF3)
CH4PC9 (D12, AF3)
ETRPA0 (L2, AF3)
TIM15BKINPA9 (D10, AF14), PB12 (L12, AF14)
CH1PG10 (D8, AF14), PA2 (K3, AF14), PB14 (K11, AF14)
CH1NPG9 (D9, AF14), PB13 (K12, AF14), PA1 (M2, AF14)
CH2PG11 (G3, AF14), PB15 (K10, AF14), PA3 (L3, AF14)
TIM16BKINPB5 (C5, AF14)
CH1PB8 (A3, AF14), PE0 (C3, AF14), PA6 (L4, AF14)
CH1NPB6 (B5, AF14)
TIM17BKINPB4 (NJTRST) (A7, AF14), PA10 (C12, AF14)
CH1PE1 (A2, AF14), PB9 (B3, AF14), PA7 (J5, AF14)
CH1NPB7 (B4, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B5, AF1), PG12 (D7, AF1), PC3 (K2, AF1)
IN1PB5 (C5, AF1), PG10 (D8, AF1), PC0 (H1, AF1)
IN2PB7 (B4, AF1), PG11 (G3, AF1), PC2 (J3, AF1)
OUTPA14 (JTCK/SWCLK) (A10, AF1), PC1 (J2, AF1), PG15 (K1, AF1), PB2 (L6, AF1)
LPTIM2ETRPD11 (J11, AF14), PC3 (K2, AF14), PA5 (K4, AF14)
IN1PC0 (H1, AF14), PD12 (J10, AF14), PB1 (M6, AF14)
OUTPA8 (D11, AF14), PD13 (H12, AF14), PA4 (J4, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C1)
OUT2PB2 (L6)
REFINPB15 (K10, AF0)
TSPC13 (C1)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (D6, AF12)
A1PF1 (D5, AF12)
A2PF2 (D4, AF12)
A3PF3 (E4, AF12)
A4PF4 (F3, AF12)
A5PF5 (F4, AF12)
A6PF12 (J7, AF12)
A7PF13 (K7, AF12)
A8PF14 (J8, AF12)
A9PF15 (J9, AF12)
A10PG0 (H9, AF12)
A11PG1 (G9, AF12)
A12PG2 (G10, AF12)
A13PG3 (F9, AF12)
A14PG4 (F10, AF12)
A15PG5 (E9, AF12)
A16PD11 (J11, AF12)
A17PD12 (J10, AF12)
A18PD13 (H12, AF12)
A19PE3 (A1, AF12)
A20PE4 (B1, AF12)
A21PE5 (C2, AF12)
A22PE6 (D2, AF12)
A23PE2 (B2, AF12)
A24PG13 (C7, AF12)
ALEPD12 (J10)
CLEPD11 (J11)
CLKPD3 (B8, AF12)
D0PD14 (H11, AF12)
D1PD15 (H10, AF12)
D2PD0 (C9, AF12)
D3PD1 (B9, AF12)
D4PE7 (M7, AF12)
D5PE8 (L7, AF12)
D6PE9 (M8, AF12)
D7PE10 (L8, AF12)
D8PE11 (M9, AF12)
D9PE12 (L9, AF12)
D10PE13 (M10, AF12)
D11PE14 (M11, AF12)
D12PE15 (M12, AF12)
D13PD8 (K9, AF12)
D14PD9 (K8, AF12)
D15PD10 (J12, AF12)
DA0PD14 (H11, AF12)
DA1PD15 (H10, AF12)
DA2PD0 (C9, AF12)
DA3PD1 (B9, AF12)
DA4PE7 (M7, AF12)
DA5PE8 (L7, AF12)
DA6PE9 (M8, AF12)
DA7PE10 (L8, AF12)
DA8PE11 (M9, AF12)
DA9PE12 (L9, AF12)
DA10PE13 (M10, AF12)
DA11PE14 (M11, AF12)
DA12PE15 (M12, AF12)
DA13PD8 (K9, AF12)
DA14PD9 (K8, AF12)
DA15PD10 (J12, AF12)
INTPG7 (H4, AF12)
NBL0PE0 (C3, AF12)
NBL1PE1 (A2, AF12)
NCEPD7 (A5, AF12), PG9 (D9, AF12)
NE1PD7 (A5, AF12)
NE2PG9 (D9, AF12)
NE3PG10 (D8, AF12)
NE4PG12 (D7, AF12)
NLPB7 (B4, AF12)
NOEPD4 (B7, AF12)
NWAITPD6 (B6, AF12)
NWEPD5 (A6, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (D10, AF5), PC6 (E12, AF10)
D1PA10 (C12, AF5), PC7 (E11, AF10)
D2PE0 (C3, AF10), PC11 (C10, AF4), PC8 (E10, AF10)
D3PE1 (A2, AF10), PC9 (D12, AF4)
D4PE4 (B1, AF10), PC11 (C10, AF10)
D5PB6 (B5, AF10), PD3 (B8, AF4)
D6PB8 (A3, AF10), PE5 (C2, AF10)
D7PB9 (B3, AF10), PE6 (D2, AF10)
D8PC10 (B11, AF10)
D9PC12 (B10, AF10)
D10PD6 (B6, AF4), PB5 (C5, AF10)
D11PD2 (C8, AF10)
D12PB4 (NJTRST) (A7, AF10), PF11 (K6, AF10)
D13PG15 (K1, AF10)
HSYNCPA4 (J4, AF10), PD8 (K9, AF10)
PIXCLKPD9 (K8, AF10), PA6 (L4, AF4)
VSYNCPB7 (B4, AF10), PC10 (B11, AF4)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (D10, AF5), PC6 (E12, AF10)
D1PA10 (C12, AF5), PC7 (E11, AF10)
D2PE0 (C3, AF10), PC11 (C10, AF4), PC8 (E10, AF10)
D3PE1 (A2, AF10), PC9 (D12, AF4)
D4PE4 (B1, AF10), PC11 (C10, AF10)
D5PB6 (B5, AF10), PD3 (B8, AF4)
D6PB8 (A3, AF10), PE5 (C2, AF10)
D7PB9 (B3, AF10), PE6 (D2, AF10)
D8PC10 (B11, AF10)
D9PC12 (B10, AF10)
D10PD6 (B6, AF4), PB5 (C5, AF10)
D11PD2 (C8, AF10)
D12PB4 (NJTRST) (A7, AF10), PF11 (K6, AF10)
D13PG15 (K1, AF10)
D14PA5 (K4, AF4)
D15PC5 (L5, AF4)
DEPA4 (J4, AF10), PD8 (K9, AF10)
PDCKPD9 (K8, AF10), PA6 (L4, AF4)
RDYPB7 (B4, AF10), PC10 (B11, AF4)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PF12 (J7, AF11)
B1PF13 (K7, AF11)
B2PD14 (H11, AF11)
B3PD15 (H10, AF11)
B4PD0 (C9, AF11)
B5PD1 (B9, AF11)
B6PC7 (E11, AF11), PB0 (M5, AF11), PE7 (M7, AF11)
B7PE4 (B1, AF11), PA8 (D11, AF11), PE8 (L7, AF11)
CLKPD3 (B8, AF11), PA4 (J4, AF11), PC5 (L5, AF11)
DEPB8 (A3, AF11), PD6 (B6, AF11), PA11 (B12, AF11), PC0 (H1, AF11), PF11 (K6, AF9)
G0PF14 (J8, AF11)
G1PF15 (J9, AF11)
G2PE9 (M8, AF11)
G3PE10 (L8, AF11)
G4PE11 (M9, AF11)
G5PE12 (L9, AF11)
G6PA10 (C12, AF11), PE6 (D2, AF11), PB1 (M6, AF11), PE13 (M10, AF11)
G7PE5 (C2, AF11), PA9 (D10, AF11), PC6 (E12, AF11), PE14 (M11, AF11)
HSYNCPA15 (JTDI) (A9, AF11), PE0 (C3, AF11), PC2 (J3, AF11)
R0PG13 (C7, AF11)
R1PG6 (G4, AF9)
R2PE15 (M12, AF11)
R3PD8 (K9, AF11)
R4PD9 (K8, AF11)
R5PD10 (J12, AF11)
R6PE3 (A1, AF11), PB6 (B5, AF11), PC12 (B10, AF11), PD11 (J11, AF11)
R7PE2 (B2, AF11), PD12 (J10, AF11), PA5 (K4, AF11)
VSYNCPE1 (A2, AF11), PA12 (A12, AF11), PB7 (B4, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (L12, AF9)
G1_IO2PB13 (K12, AF9)
G1_IO3PB14 (K11, AF9)
G1_IO4PB15 (K10, AF9)
G2_IO1PB4 (NJTRST) (A7, AF9)
G2_IO2PB5 (C5, AF9)
G2_IO3PB6 (B5, AF9)
G2_IO4PB7 (B4, AF9)
G3_IO1PA15 (JTDI) (A9, AF9)
G3_IO2PC10 (B11, AF9)
G3_IO3PC11 (C10, AF9)
G3_IO4PC12 (B10, AF9)
G4_IO1PC6 (E12, AF9)
G4_IO2PC7 (E11, AF9)
G4_IO3PC8 (E10, AF9)
G4_IO4PC9 (D12, AF9)
G5_IO1PE10 (L8, AF9)
G5_IO2PE11 (M9, AF9)
G5_IO3PE12 (L9, AF9)
G5_IO4PE13 (M10, AF9)
G6_IO1PD10 (J12, AF9)
G6_IO2PD11 (J11, AF9)
G6_IO3PD12 (J10, AF9)
G6_IO4PD13 (H12, AF9)
G7_IO1PE2 (B2, AF9)
G7_IO2PE3 (A1, AF9)
G7_IO3PE4 (B1, AF9)
G7_IO4PE5 (C2, AF9)
G8_IO1PF14 (J8, AF9)
G8_IO2PF15 (J9, AF9)
G8_IO3PG0 (H9, AF9)
G8_IO4PG1 (G9, AF9)
SYNCPD2 (C8, AF9), PB10 (L10, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (B7, AF6), PB2 (L6, AF6)
CKIN1PD7 (A5, AF6), PB13 (K12, AF6)
CKIN2PB15 (K10, AF6), PE8 (L7, AF6)
CKIN3PE5 (C2, AF6), PC6 (E12, AF6)
CKOUTPB8 (A3, AF5), PG7 (H4, AF6), PC2 (J3, AF6), PE9 (M8, AF6)
DATIN0PD3 (B8, AF6), PB1 (M6, AF6)
DATIN1PD6 (B6, AF6), PB12 (L12, AF6)
DATIN2PB14 (K11, AF6), PE7 (M7, AF6)
DATIN3PE4 (B1, AF6), PC7 (E11, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A10, AF0)
JTDIPA15 (JTDI) (A9, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A8, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (A11, AF0)
TRACECLKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0), PC9 (D12, AF0), PC1 (J2, AF0)
TRACED1PE4 (B1, AF0), PC10 (B11, AF0)
TRACED2PE5 (C2, AF0), PD2 (C8, AF0)
TRACED3PC12 (B10, AF0), PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K3)
MCOPA8 (D11, AF0)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C1)
RTC_TAMP2PA0 (L2)
RTC_TAMP3PE6 (D2)
SYS_WKUP1PA0 (L2)
SYS_WKUP2PC13 (C1)
SYS_WKUP3PE6 (D2)
SYS_WKUP4PA2 (K3)
SYS_WKUP5PC5 (L5)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 132 шарика корпуса UFBGA132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводFMC_A19 (AF12), LTDC_R6 (AF11), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
A2PE1ввод-выводDCMI_D3 (AF10), FMC_NBL1 (AF12), LTDC_VSYNC (AF11), PSSI_D3 (AF10), TIM17_CH1 (AF14)
A3PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), I2C1_SCL (AF4), LTDC_DE (AF11), PSSI_D6 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF7), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
A4PH3-BOOT0ввод-вывод—
A5PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF8), USART2_CK (AF7)
A6PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
A7PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), OCTOSPIM_P1_IO5 (AF3), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
A8PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), OCTOSPIM_P1_IO4 (AF3), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A9PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, LTDC_HSYNC (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A10PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
A11PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
A12PA12ввод-выводCAN1_TX (AF9), LTDC_VSYNC (AF11), OCTOSPIM_P2_NCS, SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
B1PE4ввод-выводDCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), LTDC_B7 (AF11), PSSI_D4 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
B2PE2ввод-выводFMC_A23 (AF12), LTDC_R7 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
B3PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF7), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
B4PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), LTDC_VSYNC (AF11), PSSI_RDY (AF10), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
B5PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), LTDC_R6 (AF11), PSSI_D5 (AF10), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B6PD6ввод-выводDCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), LTDC_DE (AF11), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF4), SAI1_D1 (AF3), SAI1_SD_A (AF13), SDMMC2_CK (AF8), SPI3_MOSI (AF5), USART2_RX (AF7)
B7PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), SDMMC2_CKIN (AF8), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
B8PD3ввод-выводDCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), LTDC_CLK (AF11), OCTOSPIM_P2_NCS (AF10), PSSI_D5 (AF4), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
B9PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), LTDC_B5 (AF11), SPI2_SCK (AF5)
B10PC12ввод-выводDCMI_D9 (AF10), LTDC_R6 (AF11), PSSI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B11PC10ввод-выводDCMI_D8 (AF10), DCMI_VSYNC (AF4), PSSI_D8 (AF10), PSSI_RDY (AF4), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN1_RX (AF9), LTDC_DE (AF11), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10)
C1PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2
C2PE5ввод-выводDCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), LTDC_G7 (AF11), PSSI_D6 (AF10), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
C3PE0ввод-выводDCMI_D2 (AF10), FMC_NBL0 (AF12), LTDC_HSYNC (AF11), PSSI_D2 (AF10), TIM16_CH1 (AF14), TIM4_ETR (AF2)
C4VDDпитание—
C5PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_IO0 (AF3), PSSI_D10 (AF10), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
C6VDD12питание—
C7PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), LTDC_R0 (AF11), USART1_CK (AF7)
C8PD2ввод-выводDCMI_D11 (AF10), PSSI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
C9PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B4 (AF11), SPI2_NSS (AF5)
C10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
C11VDDUSBпитание—
C12PA10ввод-выводDCMI_D1 (AF5), LTDC_G6 (AF11), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводDCMI_D7 (AF10), FMC_A22 (AF12), LTDC_G6 (AF11), PSSI_D7 (AF10), RTC_TAMP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
D3VSSпитание—
D4PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4), OCTOSPIM_P2_IO2 (AF5)
D5PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5)
D6PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5)
D7PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SDMMC2_D3 (AF11), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
D8PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SDMMC2_D1 (AF11), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
D9PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SDMMC2_D0 (AF11), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
D10PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), LTDC_G7 (AF11), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
D11PA8ввод-выводLPTIM2_OUT (AF14), LTDC_B7 (AF11), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D12PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), PSSI_D3 (AF4), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3VSSпитание—
E4PF3ввод-выводFMC_A3 (AF12), OCTOSPIM_P2_IO3 (AF5)
E9PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SDMMC2_D7 (AF11), SPI1_NSS (AF5)
E10PC8ввод-выводDCMI_D2 (AF10), PSSI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
E11PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LTDC_B6 (AF11), PSSI_D1 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF7), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E12PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LTDC_G7 (AF11), PSSI_D0 (AF10), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF7), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2VSSпитание—
F3PF4ввод-выводFMC_A4 (AF12), OCTOSPIM_P2_CLK (AF5)
F4PF5ввод-выводFMC_A5 (AF12), OCTOSPIM_P2_NCLK (AF5)
F6VSSпитание—
F7VSSпитание—
F9PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SDMMC2_D5 (AF11), SPI1_MISO (AF5)
F10PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SDMMC2_D6 (AF11), SPI1_MOSI (AF5)
F11VSSпитание—
F12VSSпитание—
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2VDDпитание—
G3PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SAI2_MCLK_A (AF13), SDMMC2_D2 (AF11), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
G4PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_R1 (AF9), OCTOSPIM_P1_DQS (AF3)
G6VDDпитание—
G7VDDIO2питание—
G9PG1ввод-выводFMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9)
G10PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SDMMC2_D4 (AF11), SPI1_SCK (AF5)
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LTDC_DE (AF11), SAI2_FS_A (AF13), SDMMC1_CMD (AF12), SDMMC2_CKIN (AF7)
H2NRSTсброс—
H3VDDпитание—
H4PG7ввод-выводDFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13)
H9PG0ввод-выводFMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9)
H10PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LTDC_B3 (AF11), TIM4_CH4 (AF2)
H11PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LTDC_B2 (AF11), TIM4_CH3 (AF2)
H12PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
J1VSSA/VREF-питание—
J2PC1ввод-выводADC1_IN2, ADC2_IN2, I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
J3PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), LTDC_HSYNC (AF11), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
J4PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), LTDC_CLK (AF11), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
J5PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
J6PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
J7PF12ввод-выводFMC_A6 (AF12), LTDC_B0 (AF11), OCTOSPIM_P2_DQS (AF5)
J8PF14ввод-выводFMC_A8 (AF12), I2C4_SCL (AF4), LTDC_G0 (AF11), TSC_G8_IO1 (AF9)
J9PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), LTDC_G1 (AF11), TSC_G8_IO2 (AF9)
J10PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), LTDC_R7 (AF11), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
J11PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), LTDC_R6 (AF11), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
J12PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_R5 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
K1PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, DCMI_D13 (AF10), I2C1_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P2_DQS (AF5), PSSI_D13 (AF10)
K2PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
K3PA2ввод-выводADC1_IN7, ADC2_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
K4PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), LTDC_R7 (AF11), PSSI_D14 (AF4), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
K5PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), OCTOSPIM_P2_NCS (AF5), USART3_TX (AF7)
K6PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D12 (AF10), LTDC_DE (AF9), OCTOSPIM_P1_NCLK (AF3), PSSI_D12 (AF10)
K7PF13ввод-выводFMC_A7 (AF12), I2C4_SMBA (AF4), LTDC_B1 (AF11)
K8PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LTDC_R4 (AF11), PSSI_PDCK (AF10), SAI2_MCLK_A (AF13), USART3_RX (AF7)
K9PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LTDC_R3 (AF11), PSSI_DE (AF10), USART3_TX (AF7)
K10PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), OCTOSPIM_P1_IO7 (AF10), RTC_REFIN (AF0), SAI2_SD_A (AF13), SDMMC2_D1 (AF11), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
K11PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), OCTOSPIM_P1_IO6 (AF10), SAI2_MCLK_A (AF13), SDMMC2_D0 (AF11), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K12PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO1 (AF10), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
L1VREF+служебныйVREFBUF_OUT
L2PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
L3PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
L4PA6ввод-выводADC1_IN11, ADC2_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
L5PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, LTDC_CLK (AF11), PSSI_D15 (AF4), SAI1_D3 (AF3), SYS_WKUP5, USART3_RX (AF7)
L6PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_DQS (AF10), RTC_OUT2
L7PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), LTDC_B7 (AF11), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
L8PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), LTDC_G3 (AF11), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
L9PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_G5 (AF11), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
L10PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OCTOSPIM_P1_IO3 (AF6), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
L11VDD12питание—
L12PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_NCLK (AF10), SAI2_FS_A (AF13), SDMMC2_CK (AF12), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
M1VDDAпитание—
M2PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SDMMC2_CMD (AF12), SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
M3OPAMP1_VINMслужебныйOPAMP1_VINM
M4OPAMP2_VINMслужебныйOPAMP2_VINM
M5PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LTDC_B6 (AF11), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
M6PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_G6 (AF11), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
M7PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), LTDC_B6 (AF11), SAI1_SD_B (AF13), TIM1_ETR (AF1)
M8PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), LTDC_G2 (AF11), OCTOSPIM_P1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
M9PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G4 (AF11), OCTOSPIM_P1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
M10PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_G6 (AF11), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
M11PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_G7 (AF11), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
M12PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R2 (AF11), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDC4, G2, G6, G11, G12, H3питание цифровой части и линий ввода-вывода
VDD12C6, L11—
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2G7питание отдельной группы линий ввода-вывода
VDDUSBC11питание приёмопередатчика USB
VSSD3, E3, F2, F6, F7, F11, F12общий провод (земля)
VSSA/VREF-J1общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTH2сброс, активный уровень — низкий
OPAMP1_VINMM3—
OPAMP2_VINMM4—
VREF+L1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L4P5QGIxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L4P5QGSTM32L4P5QGIxP1 МБ320 КБ

Линейка STM32L4P5/Q5, семейство STM32L4+, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L4P5QGIxSSTM32L4P5/Q5132 из 132выводы совпадают полностью
STM32L4Q5QGIxPSTM32L4P5/Q5132 из 132выводы совпадают полностьютолько у него: AES, PKA
STM32L4P5QG, STM32L4P5QESTM32L4P5/Q5130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11
STM32L4Q5QGIxSTM32L4P5/Q5130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11только у него: AES, PKA
STM32L4A6QGIxPSTM32L4x6132 из 132выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, AES, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц
STM32L496QGIxPSTM32L4x6132 из 132выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц
STM32L4A6QGIxSTM32L4x6130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11только у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, AES, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц
STM32L4R5QG, STM32L4R5QISTM32L4R5/S5130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11только у этого: ADC2, HASH, LTDC, PSSI, SDMMC2; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4R5QGSTM32L4R5/S5130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11только у этого: ADC2, HASH, LTDC, PSSI, SDMMC2; ОЗУ 320 и 640 КБ
STM32L4R5QISTM32L4R5/S5130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11только у этого: ADC2, HASH, LTDC, PSSI, SDMMC2; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4S5QISTM32L4R5/S5130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11только у этого: ADC2, LTDC, PSSI, SDMMC2; только у него: AES; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L496QE, STM32L496QGSTM32L4x6130 из 132C6: VDD12 → PG14; L11: VDD12 → PB11только у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц

Частые вопросы

На каких выводах USART1 у STM32L4P5QGIxP?

В корпусе UFBGA132 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PG9 (шарик D9, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7) или PG10 (шарик D8, AF7).

Где у STM32L4P5QGIxP выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L4P5QGIxP?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4) или PG13 (шарик C7, AF4).

Сколько выводов ввода-вывода у STM32L4P5QGIxP в корпусе UFBGA132?

108 из 132. Ещё 20 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L4P5QGIxP?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
