STM32L4P5ZG в корпусе LQFP144: распиновка

STM32L4P5ZG — микроконтроллер STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 113 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 120 МГц
Флеш-память
1 МБ
ОЗУ
320 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
113
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L4P5ZG в корпусе LQFP144, вид сверхуSTM32L4P5ZGLQFP144, вид сверхуPE2 — вывод 1: FMC_A23, LTDC_R7, SAI1_CK1, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: FMC_A19, LTDC_R6, OCTOSPIM_P1_DQS, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: DCMI_D4, DFSDM1_DATIN3, FMC_A20, LTDC_B7, PSSI_D4, SAI1_D2, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: DCMI_D6, DFSDM1_CKIN3, FMC_A21, LTDC_G7, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: DCMI_D7, FMC_A22, LTDC_G6, PSSI_D7, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FMC_A0, I2C2_SDA, OCTOSPIM_P2_IO010PF0PF1 — вывод 11: FMC_A1, I2C2_SCL, OCTOSPIM_P2_IO111PF1PF2 — вывод 12: FMC_A2, I2C2_SMBA, OCTOSPIM_P2_IO212PF2PF3 — вывод 13: FMC_A3, OCTOSPIM_P2_IO313PF3PF4 — вывод 14: FMC_A4, OCTOSPIM_P2_CLK14PF4PF5 — вывод 15: FMC_A5, OCTOSPIM_P2_NCLK15PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: OCTOSPIM_P1_IO3, SAI1_SD_B, TIM5_CH1, TIM5_ETR18PF6PF7 — вывод 19: OCTOSPIM_P1_IO2, SAI1_MCLK_B, TIM5_CH219PF7PF8 — вывод 20: OCTOSPIM_P1_IO0, SAI1_SCK_B, TIM5_CH320PF8PF9 — вывод 21: DAC1_EXTI9, OCTOSPIM_P1_IO1, SAI1_FS_B, TIM15_CH1, TIM5_CH421PF9PF10 — вывод 22: DCMI_D11, DFSDM1_CKOUT, OCTOSPIM_P1_CLK, PSSI_D11, PSSI_D15, SAI1_D3, TIM15_CH222PF10PH0-OSC_IN — вывод 23: RCC_OSC_IN23PH0-OSC_INPH1-OSC_OUT — вывод 24: RCC_OSC_OUT24PH1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LTDC_DE, SAI2_FS_A, SDMMC1_CMD, SDMMC2_CKIN26PC0PC1 — вывод 27: ADC1_IN2, ADC2_IN2, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPIM_P1_IO4, SAI1_SD_A, SPI2_MOSI, SYS_TRACED027PC1PC2 — вывод 28: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, LTDC_HSYNC, OCTOSPIM_P1_IO5, SPI2_MISO28PC2PC3 — вывод 29: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI29PC3VSSA — вывод 3030VSSAVREF- — вывод 3131VREF-VREF+ — вывод 32: VREFBUF_OUT32VREF+VDDA — вывод 3333VDDAPA0 — вывод 34: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS34PA0PA1 — вывод 35: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPIM_P1_DQS, OPAMP1_VINM, SDMMC2_CMD, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS35PA1PA2 — вывод 36: ADC1_IN7, ADC2_IN7, LPUART1_TX, OCTOSPIM_P1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX36PA2PA3 — вывод 37: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX37PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, LTDC_CLK, OCTOSPIM_P1_NCS, PSSI_DE, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK40PA4PA5 — вывод 41: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, LTDC_R7, PSSI_D14, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N41PA5PA6 — вывод 42: ADC1_IN11, ADC2_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, PSSI_PDCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS42PA6PA7 — вывод 43: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPIM_P1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N43PA7PC4 — вывод 44: ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPIM_P1_IO7, OCTOSPIM_P2_NCS, USART3_TX44PC4PC5 — вывод 45: ADC1_IN14, ADC2_IN14, COMP1_INP, LTDC_CLK, PSSI_D15, SAI1_D3, SYS_WKUP5, USART3_RX45PC5PB0 — вывод 46: ADC1_IN15, ADC2_IN15, COMP1_OUT, LTDC_B6, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK46PB0PB1 — вывод 47: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LTDC_G6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS47PB1PB2 — вывод 48: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPIM_P1_DQS, RTC_OUT248PB2PF11 — вывод 49: ADC1_EXTI11, ADC2_EXTI11, DCMI_D12, LTDC_DE, OCTOSPIM_P1_NCLK, PSSI_D1249PF11PF12 — вывод 50: FMC_A6, LTDC_B0, OCTOSPIM_P2_DQS50PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: FMC_A7, I2C4_SMBA, LTDC_B153PF13PF14 — вывод 54: FMC_A8, I2C4_SCL, LTDC_G0, TSC_G8_IO154PF14PF15 — вывод 55: ADC1_EXTI15, ADC2_EXTI15, FMC_A9, I2C4_SDA, LTDC_G1, TSC_G8_IO255PF15PG0 — вывод 56: FMC_A10, OCTOSPIM_P2_IO4, TSC_G8_IO356PG0PG1 — вывод 57: FMC_A11, OCTOSPIM_P2_IO5, TSC_G8_IO457PG1PE7 — вывод 58: DFSDM1_DATIN2, FMC_D4, FMC_DA4, LTDC_B6, SAI1_SD_B, TIM1_ETR58PE7PE8 — вывод 59: DFSDM1_CKIN2, FMC_D5, FMC_DA5, LTDC_B7, SAI1_SCK_B, TIM1_CH1N59PE8PE9 — вывод 60: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, LTDC_G2, OCTOSPIM_P1_NCLK, SAI1_FS_B, TIM1_CH160PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: FMC_D7, FMC_DA7, LTDC_G3, OCTOSPIM_P1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO163PE10PE11 — вывод 64: ADC1_EXTI11, ADC2_EXTI11, FMC_D8, FMC_DA8, LTDC_G4, OCTOSPIM_P1_NCS, TIM1_CH2, TSC_G5_IO264PE11PE12 — вывод 65: FMC_D9, FMC_DA9, LTDC_G5, OCTOSPIM_P1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO365PE12PE13 — вывод 66: FMC_D10, FMC_DA10, LTDC_G6, OCTOSPIM_P1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO466PE13PE14 — вывод 67: FMC_D11, FMC_DA11, LTDC_G7, OCTOSPIM_P1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH467PE14PE15 — вывод 68: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, LTDC_R2, OCTOSPIM_P1_IO3, SPI1_MOSI, TIM1_BKIN68PE15PB10 — вывод 69: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPUART1_RX, OCTOSPIM_P1_CLK, OCTOSPIM_P1_IO3, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX69PB10VDD12 — вывод 7070VDD12VSS — вывод 7171VSSVDD — вывод 7272VDDPB12 — вывод 73: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_NCLK, SAI2_FS_A, SDMMC2_CK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK73PB12PB13 — вывод 74: DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, OCTOSPIM_P1_IO1, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSS74PB13PB14 — вывод 75: DFSDM1_DATIN2, I2C2_SDA, OCTOSPIM_P1_IO6, SAI2_MCLK_A, SDMMC2_D0, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, OCTOSPIM_P1_IO7, RTC_REFIN, SAI2_SD_A, SDMMC2_D1, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO476PB15PD8 — вывод 77: DCMI_HSYNC, FMC_D13, FMC_DA13, LTDC_R3, PSSI_DE, USART3_TX77PD8PD9 — вывод 78: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, LTDC_R4, PSSI_PDCK, SAI2_MCLK_A, USART3_RX78PD9PD10 — вывод 79: FMC_D15, FMC_DA15, LTDC_R5, SAI2_SCK_A, TSC_G6_IO1, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, LTDC_R6, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSS80PD11PD12 — вывод 81: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, LTDC_R7, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTS81PD12PD13 — вывод 82: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO482PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: FMC_D0, FMC_DA0, LTDC_B2, TIM4_CH385PD14PD15 — вывод 86: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, LTDC_B3, TIM4_CH486PD15PG2 — вывод 87: FMC_A12, SAI2_SCK_B, SDMMC2_D4, SPI1_SCK87PG2PG3 — вывод 88: FMC_A13, SAI2_FS_B, SDMMC2_D5, SPI1_MISO88PG3PG4 — вывод 89: FMC_A14, SAI2_MCLK_B, SDMMC2_D6, SPI1_MOSI89PG4PG5 — вывод 90: FMC_A15, LPUART1_CTS, SAI2_SD_B, SDMMC2_D7, SPI1_NSS90PG5PG6 — вывод 91: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, LTDC_R1, OCTOSPIM_P1_DQS91PG6PG7 — вывод 92: DFSDM1_CKOUT, FMC_INT, I2C3_SCL, LPUART1_TX, OCTOSPIM_P2_DQS, SAI1_CK1, SAI1_MCLK_A92PG7PG8 — вывод 93: I2C3_SDA, LPUART1_RX93PG8VSS — вывод 9494VSSVDDIO2 — вывод 9595VDDIO2PC6 — вывод 96: DCMI_D0, DFSDM1_CKIN3, LTDC_G7, PSSI_D0, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO196PC6PC7 — вывод 97: DCMI_D1, DFSDM1_DATIN3, LTDC_B6, PSSI_D1, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO297PC7PC8 — вывод 98: DCMI_D2, PSSI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO398PC8PC9 — вывод 99: DAC1_EXTI9, DCMI_D3, I2C3_SDA, PSSI_D3, SAI2_EXTCLK, SDMMC1_D1, SYS_TRACED0, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOE99PC9PA8 — вывод 100: LPTIM2_OUT, LTDC_B7, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF100PA8PA9 — вывод 101: DAC1_EXTI9, DCMI_D0, LTDC_G7, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS101PA9PA10 — вывод 102: DCMI_D1, LTDC_G6, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_ID102PA10PA11 — вывод 103: ADC1_EXTI11, ADC2_EXTI11, CAN1_RX, LTDC_DE, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_OTG_FS_DM103PA11PA12 — вывод 104: CAN1_TX, LTDC_VSYNC, OCTOSPIM_P2_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DP104PA12PA13 (JTMS/SWDIO) — вывод 105: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_OTG_FS_NOE105PA13 (JTMS/SWDIO)VDDUSB — вывод 106106VDDUSBVSS — вывод 107107VSSVDD — вывод 108108VDDPA14 (JTCK/SWCLK) — вывод 109: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, USB_OTG_FS_SOF109PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 110: ADC1_EXTI15, ADC2_EXTI15, LTDC_HSYNC, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTS110PA15 (JTDI)PC10 — вывод 111: DCMI_D8, DCMI_VSYNC, PSSI_D8, PSSI_RDY, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADC2_EXTI11, DCMI_D2, DCMI_D4, OCTOSPIM_P1_NCS, PSSI_D2, PSSI_D4, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RX112PC11PC12 — вывод 113: DCMI_D9, LTDC_R6, PSSI_D9, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, UART5_TX, USART3_CK113PC12PD0 — вывод 114: CAN1_RX, FMC_D2, FMC_DA2, LTDC_B4, SPI2_NSS114PD0PD1 — вывод 115: CAN1_TX, FMC_D3, FMC_DA3, LTDC_B5, SPI2_SCK115PD1PD2 — вывод 116: DCMI_D11, PSSI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS116PD2PD3 — вывод 117: DCMI_D5, DFSDM1_DATIN0, FMC_CLK, LTDC_CLK, OCTOSPIM_P2_NCS, PSSI_D5, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSS117PD3PD4 — вывод 118: DFSDM1_CKIN0, FMC_NOE, OCTOSPIM_P1_IO4, SDMMC2_CKIN, SPI2_MOSI, USART2_DE, USART2_RTS118PD4PD5 — вывод 119: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: DCMI_D10, DFSDM1_DATIN1, FMC_NWAIT, LTDC_DE, OCTOSPIM_P1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RX122PD6PD7 — вывод 123: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPIM_P1_IO7, SDMMC2_CMD, USART2_CK123PD7PG9 — вывод 124: DAC1_EXTI9, FMC_NCE, FMC_NE2, OCTOSPIM_P2_IO6, SAI2_SCK_A, SDMMC2_D0, SPI3_SCK, TIM15_CH1N, USART1_TX124PG9PG10 — вывод 125: FMC_NE3, LPTIM1_IN1, OCTOSPIM_P2_IO7, SAI2_FS_A, SDMMC2_D1, SPI3_MISO, TIM15_CH1, USART1_RX125PG10PG11 — вывод 126: ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2, OCTOSPIM_P1_IO5, SAI2_MCLK_A, SDMMC2_D2, SPI3_MOSI, TIM15_CH2, USART1_CTS, USART1_NSS126PG11PG12 — вывод 127: FMC_NE4, LPTIM1_ETR, OCTOSPIM_P2_NCS, SAI2_SD_A, SDMMC2_D3, SPI3_NSS, USART1_DE, USART1_RTS127PG12PG13 — вывод 128: FMC_A24, I2C1_SDA, LTDC_R0, USART1_CK128PG13PG14 — вывод 129: FMC_A25, I2C1_SCL, LTDC_R1129PG14VSS — вывод 130130VSSVDDIO2 — вывод 131131VDDIO2PB3 (JTDO/TRACESWO) — вывод 132: COMP2_INM, CRS_SYNC, OCTOSPIM_P1_IO4, SAI1_SCK_B, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS132PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 133: COMP2_INP, DCMI_D12, I2C3_SDA, OCTOSPIM_P1_IO5, PSSI_D12, SAI1_MCLK_B, SDMMC2_D3, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSS133PB4 (NJTRST)PB5 — вывод 134: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPIM_P1_IO0, PSSI_D10, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CK134PB5PB6 — вывод 135: COMP2_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, LTDC_R6, PSSI_D5, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX135PB6PB7 — вывод 136: COMP2_INM, DCMI_VSYNC, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, LTDC_VSYNC, PSSI_RDY, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX136PB7PH3-BOOT0 — вывод 137137PH3-BOOT0PB8 — вывод 138: CAN1_RX, DCMI_D6, DFSDM1_CKOUT, I2C1_SCL, LTDC_DE, PSSI_D6, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3138PB8PB9 — вывод 139: CAN1_TX, DAC1_EXTI9, DCMI_D7, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4139PB9PE0 — вывод 140: DCMI_D2, FMC_NBL0, LTDC_HSYNC, PSSI_D2, TIM16_CH1, TIM4_ETR140PE0PE1 — вывод 141: DCMI_D3, FMC_NBL1, LTDC_VSYNC, PSSI_D3, TIM17_CH1141PE1VDD12 — вывод 142142VDD12VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

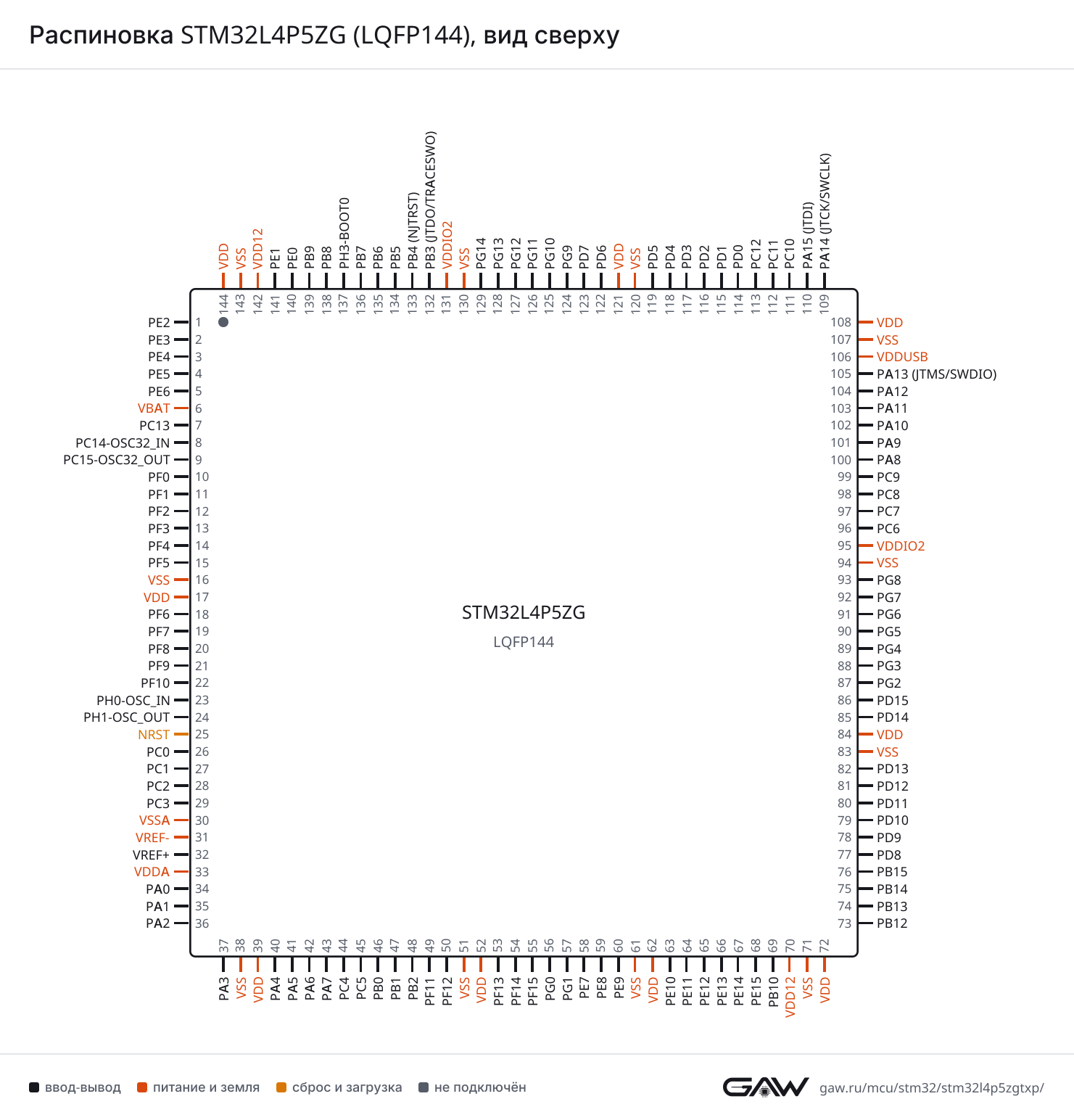

Распиновка STM32L4P5ZG (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1481 × 1544 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7), PG13 (128, AF7), PB5 (134, AF7)
CTSPA11 (103, AF7), PG11 (126, AF7), PB4 (NJTRST) (133, AF7)
DEPA12 (104, AF7), PG12 (127, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
NSSPA11 (103, AF7), PG11 (126, AF7), PB4 (NJTRST) (133, AF7)
RTSPA12 (104, AF7), PG12 (127, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
RXPA10 (102, AF7), PG10 (125, AF7), PB7 (136, AF7)
TXPA9 (101, AF7), PG9 (124, AF7), PB6 (135, AF7)
USART2CKPA4 (40, AF7), PD7 (123, AF7)
CTSPA0 (34, AF7), PD3 (117, AF7)
DEPA1 (35, AF7), PD4 (118, AF7)
NSSPA0 (34, AF7), PD3 (117, AF7)
RTSPA1 (35, AF7), PD4 (118, AF7)
RXPA3 (37, AF7), PA15 (JTDI) (110, AF3), PD6 (122, AF7)
TXPA2 (36, AF7), PD5 (119, AF7)
USART3CKPB0 (46, AF7), PB12 (73, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPA6 (42, AF7), PB13 (74, AF7), PD11 (80, AF7)
DEPB1 (47, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
NSSPA6 (42, AF7), PB13 (74, AF7), PD11 (80, AF7)
RTSPB1 (47, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
RXPC5 (45, AF7), PD9 (78, AF7), PC11 (112, AF7)
TXPC4 (44, AF7), PB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (136, AF8)
DEPA15 (JTDI) (110, AF8)
RTSPA15 (JTDI) (110, AF8)
RXPA1 (35, AF8), PC11 (112, AF8)
TXPA0 (34, AF8), PC10 (111, AF8)
UART5CTSPB5 (134, AF8)
DEPB4 (NJTRST) (133, AF8)
RTSPB4 (NJTRST) (133, AF8)
RXPD2 (116, AF8)
TXPC12 (113, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (42, AF8), PB13 (74, AF8), PG5 (90, AF8)
DEPB1 (47, AF8), PB12 (73, AF8), PG6 (91, AF8)
RTSPB1 (47, AF8), PB12 (73, AF8), PG6 (91, AF8)
RXPC0 (26, AF8), PA3 (37, AF8), PB10 (69, AF8), PG8 (93, AF8)
TXPC1 (27, AF8), PA2 (36, AF8), PG7 (92, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42, AF5), PE14 (67, AF5), PG3 (88, AF5), PA11 (103, AF5), PB4 (NJTRST) (133, AF5)
MOSIPA7 (43, AF5), PE15 (68, AF5), PG4 (89, AF5), PA12 (104, AF5), PB5 (134, AF5)
NSSPA4 (40, AF5), PB0 (46, AF5), PE12 (65, AF5), PG5 (90, AF5), PA15 (JTDI) (110, AF5)
SCKPA1 (35, AF5), PA5 (41, AF5), PE13 (66, AF5), PG2 (87, AF5), PB3 (JTDO/TRACESWO) (132, AF5)
SPI2MISOPC2 (28, AF5), PB14 (75, AF5), PD3 (117, AF5)
MOSIPC1 (27, AF3), PC3 (29, AF5), PB15 (76, AF5), PD4 (118, AF5)
NSSPB12 (73, AF5), PD0 (114, AF5), PB9 (139, AF5)
SCKPB10 (69, AF5), PB13 (74, AF5), PA9 (101, AF3), PD1 (115, AF5), PD3 (117, AF3)
SPI3MISOPC11 (112, AF6), PG10 (125, AF6), PB4 (NJTRST) (133, AF6)
MOSIPC12 (113, AF6), PD6 (122, AF5), PG11 (126, AF6), PB5 (134, AF6)
NSSPA4 (40, AF6), PA15 (JTDI) (110, AF6), PG12 (127, AF6)
SCKPC10 (111, AF6), PG9 (124, AF6), PB3 (JTDO/TRACESWO) (132, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPG14 (129, AF4), PB6 (135, AF4), PB8 (138, AF4)
SDAPG13 (128, AF4), PB7 (136, AF4), PB9 (139, AF4)
SMBAPA1 (35, AF4), PA14 (JTCK/SWCLK) (109, AF4), PB5 (134, AF4)
I2C2SCLPF1 (11, AF4), PB10 (69, AF4), PB13 (74, AF4)
SDAPF0 (10, AF4), PB14 (75, AF4)
SMBAPF2 (12, AF4), PB12 (73, AF4)
I2C3SCLPC0 (26, AF4), PA7 (43, AF4), PG7 (92, AF4)
SDAPC1 (27, AF4), PG8 (93, AF4), PC9 (99, AF6), PB4 (NJTRST) (133, AF4)
SMBAPB2 (48, AF4), PG6 (91, AF4)
I2C4SCLPF14 (54, AF4), PB10 (69, AF3), PD12 (81, AF4), PB6 (135, AF5)
SDAPF15 (55, AF4), PD13 (82, AF4), PB7 (136, AF5)
SMBAPF13 (53, AF4), PD11 (80, AF4), PA14 (JTCK/SWCLK) (109, AF5)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (103, AF9), PD0 (114, AF9), PB8 (138, AF9)
TXPA12 (104, AF9), PD1 (115, AF9), PB9 (139, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (103, AF10)
DPPA12 (104, AF10)
IDPA10 (102, AF10)
NOEPC9 (99, AF10), PA13 (JTMS/SWDIO) (105, AF10)
SOFPA8 (100, AF10), PA14 (JTCK/SWCLK) (109, AF10)
VBUSPA9 (101)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (139, AF8)
CKPC12 (113, AF12)
CKINPB8 (138, AF8)
CMDPC0 (26, AF12), PD2 (116, AF12)
D0PC8 (98, AF12)
D0DIRPC6 (96, AF8)
D1PC9 (99, AF12)
D2PC10 (111, AF12)
D3PC11 (112, AF12)
D4PB8 (138, AF12)
D5PB9 (139, AF12)
D6PC6 (96, AF12)
D7PC7 (97, AF12)
D123DIRPC7 (97, AF8)
SDMMC2CKPB12 (73, AF12), PD6 (122, AF8)
CKINPC0 (26, AF7), PD4 (118, AF8)
CMDPA1 (35, AF12), PD7 (123, AF8)
D0PB14 (75, AF11), PG9 (124, AF11)
D1PB15 (76, AF11), PG10 (125, AF11)
D2PG11 (126, AF11), PB3 (JTDO/TRACESWO) (132, AF12)
D3PG12 (127, AF11), PB4 (NJTRST) (133, AF12)
D4PG2 (87, AF11), PB8 (138, AF7)
D5PG3 (88, AF11), PB9 (139, AF7)
D6PG4 (89, AF11), PC6 (96, AF7)
D7PG5 (90, AF11), PC7 (97, AF7)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF3), PA3 (37, AF3), PG7 (92, AF3), PB8 (138, AF3)
CK2PE5 (4, AF3), PA8 (100, AF3)
D1PE6 (5, AF3), PC3 (29, AF3), PA10 (102, AF3), PD6 (122, AF3)
D2PE4 (3, AF3), PB9 (139, AF3)
D3PF10 (22, AF13), PC5 (45, AF3)
EXTCLKPA0 (34, AF13), PB0 (46, AF13)
FS_APE4 (3, AF13), PA9 (101, AF13), PB9 (139, AF13)
FS_BPF9 (21, AF13), PA4 (40, AF13), PE9 (60, AF13), PA14 (JTCK/SWCLK) (109, AF13), PB6 (135, AF13)
MCLK_APE2 (1, AF13), PA3 (37, AF13), PG7 (92, AF13), PB8 (138, AF13)
MCLK_BPF7 (19, AF13), PE10 (63, AF13), PB4 (NJTRST) (133, AF13)
SCK_APE5 (4, AF13), PB10 (69, AF13), PA8 (100, AF13)
SCK_BPF8 (20, AF13), PE8 (59, AF13), PB3 (JTDO/TRACESWO) (132, AF13)
SD_APE6 (5, AF13), PC1 (27, AF13), PC3 (29, AF13), PA10 (102, AF13), PD6 (122, AF13)
SD_BPE3 (2, AF13), PF6 (18, AF13), PE7 (58, AF13), PA13 (JTMS/SWDIO) (105, AF13), PB5 (134, AF13)
SAI2EXTCLKPA2 (36, AF13), PC9 (99, AF13)
FS_APC0 (26, AF13), PB12 (73, AF13), PD12 (81, AF13), PG10 (125, AF13)
FS_BPG3 (88, AF13), PA15 (JTDI) (110, AF13)
MCLK_APB14 (75, AF13), PD9 (78, AF13), PC6 (96, AF13), PG11 (126, AF13)
MCLK_BPG4 (89, AF13), PC7 (97, AF13), PC11 (112, AF13)
SCK_APB13 (74, AF13), PD10 (79, AF13), PG9 (124, AF13)
SCK_BPG2 (87, AF13), PC10 (111, AF13)
SD_APB15 (76, AF13), PD11 (80, AF13), PG12 (127, AF13)
SD_BPG5 (90, AF13), PC12 (113, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (49), PE11 (64), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (JTDI) (110)
IN1PC0 (26)
IN2PC1 (27)
IN3PC2 (28)
IN4PC3 (29)
IN5PA0 (34)
IN6PA1 (35)
IN7PA2 (36)
IN8PA3 (37)
IN9PA4 (40)
IN10PA5 (41)
IN11PA6 (42)
IN12PA7 (43)
IN13PC4 (44)
IN14PC5 (45)
IN15PB0 (46)
IN16PB1 (47)
ADC2EXTI11PF11 (49), PE11 (64), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (JTDI) (110)
IN1PC0 (26)
IN2PC1 (27)
IN3PC2 (28)
IN4PC3 (29)
IN5PA0 (34)
IN6PA1 (35)
IN7PA2 (36)
IN8PA3 (37)
IN9PA4 (40)
IN10PA5 (41)
IN11PA6 (42)
IN12PA7 (43)
IN13PC4 (44)
IN14PC5 (45)
IN15PB0 (46)
IN16PB1 (47)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (139)
OUT1PA4 (40)
OUT2PA5 (41)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (44), PB1 (47)
INPPC5 (45), PB2 (48)
OUTPB0 (46, AF12), PB10 (69, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (132), PB7 (136)
INPPB4 (NJTRST) (133), PB6 (135)
OUTPB5 (134, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (35)
VINPPA0 (34)
VOUTPA3 (37)
OPAMP2VINMPA7 (43)
VINPPA6 (42)
VOUTPB0 (46)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (32)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (42, AF12), PE15 (68, AF3), PB12 (73, AF3)
BKIN2PE14 (67, AF3), PA11 (103, AF12)
CH1PE9 (60, AF1), PA8 (100, AF1)
CH1NPA7 (43, AF1), PE8 (59, AF1), PB13 (74, AF1)
CH2PE11 (64, AF1), PA9 (101, AF1)
CH2NPB0 (46, AF1), PE10 (63, AF1), PB14 (75, AF1)
CH3PE13 (66, AF1), PA10 (102, AF1)
CH3NPB1 (47, AF1), PE12 (65, AF1), PB15 (76, AF1)
CH4PE14 (67, AF1), PA11 (103, AF1)
ETRPE7 (58, AF1), PA12 (104, AF1)
TIM2CH1PA0 (34, AF1), PA5 (41, AF1), PA15 (JTDI) (110, AF1)
CH2PA1 (35, AF1), PB3 (JTDO/TRACESWO) (132, AF1)
CH3PA2 (36, AF1), PB10 (69, AF1)
CH4PA3 (37, AF1)
ETRPA0 (34, AF14), PA5 (41, AF2), PA15 (JTDI) (110, AF2)
TIM3CH1PE3 (2, AF2), PA6 (42, AF2), PC6 (96, AF2), PB4 (NJTRST) (133, AF2)
CH2PE4 (3, AF2), PA7 (43, AF2), PC7 (97, AF2), PB5 (134, AF2)
CH3PE5 (4, AF2), PB0 (46, AF2), PC8 (98, AF2)
CH4PE6 (5, AF2), PB1 (47, AF2), PC9 (99, AF2)
ETRPE2 (1, AF2), PD2 (116, AF2)
TIM4CH1PD12 (81, AF2), PB6 (135, AF2)
CH2PD13 (82, AF2), PB7 (136, AF2)
CH3PD14 (85, AF2), PB8 (138, AF2)
CH4PD15 (86, AF2), PB9 (139, AF2)
ETRPE0 (140, AF2)
TIM5CH1PF6 (18, AF2), PA0 (34, AF2)
CH2PF7 (19, AF2), PA1 (35, AF2)
CH3PF8 (20, AF2), PA2 (36, AF2)
CH4PF9 (21, AF2), PA3 (37, AF2)
ETRPF6 (18, AF1)
TIM8BKINPA6 (42, AF13), PB7 (136, AF13)
BKIN2PC9 (99, AF14), PB6 (135, AF12)
CH1PC6 (96, AF3)
CH1NPA5 (41, AF3), PA7 (43, AF3)
CH2PC7 (97, AF3)
CH2NPB0 (46, AF3), PB14 (75, AF3)
CH3PC8 (98, AF3)
CH3NPB1 (47, AF3), PB15 (76, AF3)
CH4PC9 (99, AF3)
ETRPA0 (34, AF3)
TIM15BKINPB12 (73, AF14), PA9 (101, AF14)
CH1PF9 (21, AF14), PA2 (36, AF14), PB14 (75, AF14), PG10 (125, AF14)
CH1NPA1 (35, AF14), PB13 (74, AF14), PG9 (124, AF14)
CH2PF10 (22, AF14), PA3 (37, AF14), PB15 (76, AF14), PG11 (126, AF14)
TIM16BKINPB5 (134, AF14)
CH1PA6 (42, AF14), PB8 (138, AF14), PE0 (140, AF14)
CH1NPB6 (135, AF14)
TIM17BKINPA10 (102, AF14), PB4 (NJTRST) (133, AF14)
CH1PA7 (43, AF14), PB9 (139, AF14), PE1 (141, AF14)
CH1NPB7 (136, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (29, AF1), PG12 (127, AF1), PB6 (135, AF1)
IN1PC0 (26, AF1), PG10 (125, AF1), PB5 (134, AF1)
IN2PC2 (28, AF1), PG11 (126, AF1), PB7 (136, AF1)
OUTPC1 (27, AF1), PB2 (48, AF1), PA14 (JTCK/SWCLK) (109, AF1)
LPTIM2ETRPC3 (29, AF14), PA5 (41, AF14), PD11 (80, AF14)
IN1PC0 (26, AF14), PB1 (47, AF14), PD12 (81, AF14)
OUTPA4 (40, AF14), PD13 (82, AF14), PA8 (100, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (7)
OUT2PB2 (48)
REFINPB15 (76, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (10, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (50, AF12)
A7PF13 (53, AF12)
A8PF14 (54, AF12)
A9PF15 (55, AF12)
A10PG0 (56, AF12)
A11PG1 (57, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (128, AF12)
A25PG14 (129, AF12)
ALEPD12 (81)
CLEPD11 (80)
CLKPD3 (117, AF12)
D0PD14 (85, AF12)
D1PD15 (86, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (58, AF12)
D5PE8 (59, AF12)
D6PE9 (60, AF12)
D7PE10 (63, AF12)
D8PE11 (64, AF12)
D9PE12 (65, AF12)
D10PE13 (66, AF12)
D11PE14 (67, AF12)
D12PE15 (68, AF12)
D13PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PD14 (85, AF12)
DA1PD15 (86, AF12)
DA2PD0 (114, AF12)
DA3PD1 (115, AF12)
DA4PE7 (58, AF12)
DA5PE8 (59, AF12)
DA6PE9 (60, AF12)
DA7PE10 (63, AF12)
DA8PE11 (64, AF12)
DA9PE12 (65, AF12)
DA10PE13 (66, AF12)
DA11PE14 (67, AF12)
DA12PE15 (68, AF12)
DA13PD8 (77, AF12)
DA14PD9 (78, AF12)
DA15PD10 (79, AF12)
INTPG7 (92, AF12)
NBL0PE0 (140, AF12)
NBL1PE1 (141, AF12)
NCEPD7 (123, AF12), PG9 (124, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (127, AF12)
NLPB7 (136, AF12)
NOEPD4 (118, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (96, AF10), PA9 (101, AF5)
D1PC7 (97, AF10), PA10 (102, AF5)
D2PC8 (98, AF10), PC11 (112, AF4), PE0 (140, AF10)
D3PC9 (99, AF4), PE1 (141, AF10)
D4PE4 (3, AF10), PC11 (112, AF10)
D5PD3 (117, AF4), PB6 (135, AF10)
D6PE5 (4, AF10), PB8 (138, AF10)
D7PE6 (5, AF10), PB9 (139, AF10)
D8PC10 (111, AF10)
D9PC12 (113, AF10)
D10PD6 (122, AF4), PB5 (134, AF10)
D11PF10 (22, AF10), PD2 (116, AF10)
D12PF11 (49, AF10), PB4 (NJTRST) (133, AF10)
HSYNCPA4 (40, AF10), PD8 (77, AF10)
PIXCLKPA6 (42, AF4), PD9 (78, AF10)
VSYNCPC10 (111, AF4), PB7 (136, AF10)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (96, AF10), PA9 (101, AF5)
D1PC7 (97, AF10), PA10 (102, AF5)
D2PC8 (98, AF10), PC11 (112, AF4), PE0 (140, AF10)
D3PC9 (99, AF4), PE1 (141, AF10)
D4PE4 (3, AF10), PC11 (112, AF10)
D5PD3 (117, AF4), PB6 (135, AF10)
D6PE5 (4, AF10), PB8 (138, AF10)
D7PE6 (5, AF10), PB9 (139, AF10)
D8PC10 (111, AF10)
D9PC12 (113, AF10)
D10PD6 (122, AF4), PB5 (134, AF10)
D11PF10 (22, AF10), PD2 (116, AF10)
D12PF11 (49, AF10), PB4 (NJTRST) (133, AF10)
D14PA5 (41, AF4)
D15PF10 (22, AF4), PC5 (45, AF4)
DEPA4 (40, AF10), PD8 (77, AF10)
PDCKPA6 (42, AF4), PD9 (78, AF10)
RDYPC10 (111, AF4), PB7 (136, AF10)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PF12 (50, AF11)
B1PF13 (53, AF11)
B2PD14 (85, AF11)
B3PD15 (86, AF11)
B4PD0 (114, AF11)
B5PD1 (115, AF11)
B6PB0 (46, AF11), PE7 (58, AF11), PC7 (97, AF11)
B7PE4 (3, AF11), PE8 (59, AF11), PA8 (100, AF11)
CLKPA4 (40, AF11), PC5 (45, AF11), PD3 (117, AF11)
DEPC0 (26, AF11), PF11 (49, AF9), PA11 (103, AF11), PD6 (122, AF11), PB8 (138, AF11)
G0PF14 (54, AF11)
G1PF15 (55, AF11)
G2PE9 (60, AF11)
G3PE10 (63, AF11)
G4PE11 (64, AF11)
G5PE12 (65, AF11)
G6PE6 (5, AF11), PB1 (47, AF11), PE13 (66, AF11), PA10 (102, AF11)
G7PE5 (4, AF11), PE14 (67, AF11), PC6 (96, AF11), PA9 (101, AF11)
HSYNCPC2 (28, AF11), PA15 (JTDI) (110, AF11), PE0 (140, AF11)
R0PG13 (128, AF11)
R1PG6 (91, AF9), PG14 (129, AF11)
R2PE15 (68, AF11)
R3PD8 (77, AF11)
R4PD9 (78, AF11)
R5PD10 (79, AF11)
R6PE3 (2, AF11), PD11 (80, AF11), PC12 (113, AF11), PB6 (135, AF11)
R7PE2 (1, AF11), PA5 (41, AF11), PD12 (81, AF11)
VSYNCPA12 (104, AF11), PB7 (136, AF11), PE1 (141, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (73, AF9)
G1_IO2PB13 (74, AF9)
G1_IO3PB14 (75, AF9)
G1_IO4PB15 (76, AF9)
G2_IO1PB4 (NJTRST) (133, AF9)
G2_IO2PB5 (134, AF9)
G2_IO3PB6 (135, AF9)
G2_IO4PB7 (136, AF9)
G3_IO1PA15 (JTDI) (110, AF9)
G3_IO2PC10 (111, AF9)
G3_IO3PC11 (112, AF9)
G3_IO4PC12 (113, AF9)
G4_IO1PC6 (96, AF9)
G4_IO2PC7 (97, AF9)
G4_IO3PC8 (98, AF9)
G4_IO4PC9 (99, AF9)
G5_IO1PE10 (63, AF9)
G5_IO2PE11 (64, AF9)
G5_IO3PE12 (65, AF9)
G5_IO4PE13 (66, AF9)
G6_IO1PD10 (79, AF9)
G6_IO2PD11 (80, AF9)
G6_IO3PD12 (81, AF9)
G6_IO4PD13 (82, AF9)
G7_IO1PE2 (1, AF9)
G7_IO2PE3 (2, AF9)
G7_IO3PE4 (3, AF9)
G7_IO4PE5 (4, AF9)
G8_IO1PF14 (54, AF9)
G8_IO2PF15 (55, AF9)
G8_IO3PG0 (56, AF9)
G8_IO4PG1 (57, AF9)
SYNCPB10 (69, AF9), PD2 (116, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (48, AF6), PD4 (118, AF6)
CKIN1PB13 (74, AF6), PD7 (123, AF6)
CKIN2PE8 (59, AF6), PB15 (76, AF6)
CKIN3PE5 (4, AF6), PC6 (96, AF6)
CKOUTPF10 (22, AF6), PC2 (28, AF6), PE9 (60, AF6), PG7 (92, AF6), PB8 (138, AF5)
DATIN0PB1 (47, AF6), PD3 (117, AF6)
DATIN1PB12 (73, AF6), PD6 (122, AF6)
DATIN2PE7 (58, AF6), PB14 (75, AF6)
DATIN3PE4 (3, AF6), PC7 (97, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (109, AF0)
JTDIPA15 (JTDI) (110, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (132, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (105, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (27, AF0), PC9 (99, AF0)
TRACED1PE4 (3, AF0), PC10 (111, AF0)
TRACED2PE5 (4, AF0), PD2 (116, AF0)
TRACED3PE6 (5, AF0), PC12 (113, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (36)
MCOPA8 (100, AF0)
OSC_INPH0-OSC_IN (23)
OSC_OUTPH1-OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (34)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (34)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)
SYS_WKUP4PA2 (36)
SYS_WKUP5PC5 (45)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFMC_A23 (AF12), LTDC_R7 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
2PE3ввод-выводFMC_A19 (AF12), LTDC_R6 (AF11), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
3PE4ввод-выводDCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), LTDC_B7 (AF11), PSSI_D4 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
4PE5ввод-выводDCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), LTDC_G7 (AF11), PSSI_D6 (AF10), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
5PE6ввод-выводDCMI_D7 (AF10), FMC_A22 (AF12), LTDC_G6 (AF11), PSSI_D7 (AF10), RTC_TAMP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
6VBATпитание—
7PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
10PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5)
11PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5)
12PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4), OCTOSPIM_P2_IO2 (AF5)
13PF3ввод-выводFMC_A3 (AF12), OCTOSPIM_P2_IO3 (AF5)
14PF4ввод-выводFMC_A4 (AF12), OCTOSPIM_P2_CLK (AF5)
15PF5ввод-выводFMC_A5 (AF12), OCTOSPIM_P2_NCLK (AF5)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводOCTOSPIM_P1_IO3 (AF10), SAI1_SD_B (AF13), TIM5_CH1 (AF2), TIM5_ETR (AF1)
19PF7ввод-выводOCTOSPIM_P1_IO2 (AF10), SAI1_MCLK_B (AF13), TIM5_CH2 (AF2)
20PF8ввод-выводOCTOSPIM_P1_IO0 (AF10), SAI1_SCK_B (AF13), TIM5_CH3 (AF2)
21PF9ввод-выводDAC1_EXTI9, OCTOSPIM_P1_IO1 (AF10), SAI1_FS_B (AF13), TIM15_CH1 (AF14), TIM5_CH4 (AF2)
22PF10ввод-выводDCMI_D11 (AF10), DFSDM1_CKOUT (AF6), OCTOSPIM_P1_CLK (AF3), PSSI_D11 (AF10), PSSI_D15 (AF4), SAI1_D3 (AF13), TIM15_CH2 (AF14)
23PH0-OSC_INввод-выводRCC_OSC_IN
24PH1-OSC_OUTввод-выводRCC_OSC_OUT
25NRSTсброс—
26PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LTDC_DE (AF11), SAI2_FS_A (AF13), SDMMC1_CMD (AF12), SDMMC2_CKIN (AF7)
27PC1ввод-выводADC1_IN2, ADC2_IN2, I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
28PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), LTDC_HSYNC (AF11), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
29PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
30VSSAпитание—
31VREF-питание—
32VREF+служебныйVREFBUF_OUT
33VDDAпитание—
34PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
35PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SDMMC2_CMD (AF12), SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
36PA2ввод-выводADC1_IN7, ADC2_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
37PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), LTDC_CLK (AF11), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
41PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), LTDC_R7 (AF11), PSSI_D14 (AF4), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
42PA6ввод-выводADC1_IN11, ADC2_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
43PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
44PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), OCTOSPIM_P2_NCS (AF5), USART3_TX (AF7)
45PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, LTDC_CLK (AF11), PSSI_D15 (AF4), SAI1_D3 (AF3), SYS_WKUP5, USART3_RX (AF7)
46PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LTDC_B6 (AF11), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
47PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_G6 (AF11), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
48PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_DQS (AF10), RTC_OUT2
49PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D12 (AF10), LTDC_DE (AF9), OCTOSPIM_P1_NCLK (AF3), PSSI_D12 (AF10)
50PF12ввод-выводFMC_A6 (AF12), LTDC_B0 (AF11), OCTOSPIM_P2_DQS (AF5)
51VSSпитание—
52VDDпитание—
53PF13ввод-выводFMC_A7 (AF12), I2C4_SMBA (AF4), LTDC_B1 (AF11)
54PF14ввод-выводFMC_A8 (AF12), I2C4_SCL (AF4), LTDC_G0 (AF11), TSC_G8_IO1 (AF9)
55PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), LTDC_G1 (AF11), TSC_G8_IO2 (AF9)
56PG0ввод-выводFMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9)
57PG1ввод-выводFMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9)
58PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), LTDC_B6 (AF11), SAI1_SD_B (AF13), TIM1_ETR (AF1)
59PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), LTDC_B7 (AF11), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
60PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), LTDC_G2 (AF11), OCTOSPIM_P1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
61VSSпитание—
62VDDпитание—
63PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), LTDC_G3 (AF11), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
64PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G4 (AF11), OCTOSPIM_P1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
65PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_G5 (AF11), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
66PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_G6 (AF11), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
67PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_G7 (AF11), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
68PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R2 (AF11), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)
69PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OCTOSPIM_P1_IO3 (AF6), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
70VDD12питание—
71VSSпитание—
72VDDпитание—
73PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_NCLK (AF10), SAI2_FS_A (AF13), SDMMC2_CK (AF12), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
74PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO1 (AF10), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
75PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), OCTOSPIM_P1_IO6 (AF10), SAI2_MCLK_A (AF13), SDMMC2_D0 (AF11), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
76PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), OCTOSPIM_P1_IO7 (AF10), RTC_REFIN (AF0), SAI2_SD_A (AF13), SDMMC2_D1 (AF11), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
77PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LTDC_R3 (AF11), PSSI_DE (AF10), USART3_TX (AF7)
78PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LTDC_R4 (AF11), PSSI_PDCK (AF10), SAI2_MCLK_A (AF13), USART3_RX (AF7)
79PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_R5 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), LTDC_R6 (AF11), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
81PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), LTDC_R7 (AF11), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
82PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LTDC_B2 (AF11), TIM4_CH3 (AF2)
86PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LTDC_B3 (AF11), TIM4_CH4 (AF2)
87PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SDMMC2_D4 (AF11), SPI1_SCK (AF5)
88PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SDMMC2_D5 (AF11), SPI1_MISO (AF5)
89PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SDMMC2_D6 (AF11), SPI1_MOSI (AF5)
90PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SDMMC2_D7 (AF11), SPI1_NSS (AF5)
91PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_R1 (AF9), OCTOSPIM_P1_DQS (AF3)
92PG7ввод-выводDFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13)
93PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
94VSSпитание—
95VDDIO2питание—
96PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LTDC_G7 (AF11), PSSI_D0 (AF10), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF7), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
97PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LTDC_B6 (AF11), PSSI_D1 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF7), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
98PC8ввод-выводDCMI_D2 (AF10), PSSI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
99PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), PSSI_D3 (AF4), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
100PA8ввод-выводLPTIM2_OUT (AF14), LTDC_B7 (AF11), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
101PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), LTDC_G7 (AF11), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
102PA10ввод-выводDCMI_D1 (AF5), LTDC_G6 (AF11), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
103PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN1_RX (AF9), LTDC_DE (AF11), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10)
104PA12ввод-выводCAN1_TX (AF9), LTDC_VSYNC (AF11), OCTOSPIM_P2_NCS, SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
105PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
106VDDUSBпитание—
107VSSпитание—
108VDDпитание—
109PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
110PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, LTDC_HSYNC (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
111PC10ввод-выводDCMI_D8 (AF10), DCMI_VSYNC (AF4), PSSI_D8 (AF10), PSSI_RDY (AF4), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
113PC12ввод-выводDCMI_D9 (AF10), LTDC_R6 (AF11), PSSI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B4 (AF11), SPI2_NSS (AF5)
115PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), LTDC_B5 (AF11), SPI2_SCK (AF5)
116PD2ввод-выводDCMI_D11 (AF10), PSSI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
117PD3ввод-выводDCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), LTDC_CLK (AF11), OCTOSPIM_P2_NCS (AF10), PSSI_D5 (AF4), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
118PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), SDMMC2_CKIN (AF8), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
119PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводDCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), LTDC_DE (AF11), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF4), SAI1_D1 (AF3), SAI1_SD_A (AF13), SDMMC2_CK (AF8), SPI3_MOSI (AF5), USART2_RX (AF7)
123PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF8), USART2_CK (AF7)
124PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SDMMC2_D0 (AF11), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
125PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SDMMC2_D1 (AF11), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
126PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SAI2_MCLK_A (AF13), SDMMC2_D2 (AF11), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
127PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SDMMC2_D3 (AF11), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
128PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), LTDC_R0 (AF11), USART1_CK (AF7)
129PG14ввод-выводFMC_A25 (AF12), I2C1_SCL (AF4), LTDC_R1 (AF11)
130VSSпитание—
131VDDIO2питание—
132PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), OCTOSPIM_P1_IO4 (AF3), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
133PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), OCTOSPIM_P1_IO5 (AF3), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
134PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_IO0 (AF3), PSSI_D10 (AF10), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
135PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), LTDC_R6 (AF11), PSSI_D5 (AF10), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
136PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), LTDC_VSYNC (AF11), PSSI_RDY (AF10), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
137PH3-BOOT0ввод-вывод—
138PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), I2C1_SCL (AF4), LTDC_DE (AF11), PSSI_D6 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF7), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
139PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF7), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
140PE0ввод-выводDCMI_D2 (AF10), FMC_NBL0 (AF12), LTDC_HSYNC (AF11), PSSI_D2 (AF10), TIM16_CH1 (AF14), TIM4_ETR (AF2)
141PE1ввод-выводDCMI_D3 (AF10), FMC_NBL1 (AF12), LTDC_VSYNC (AF11), PSSI_D3 (AF10), TIM17_CH1 (AF14)
142VDD12питание—
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD17, 39, 52, 62, 72, 84, 108, 121, 144питание цифровой части и линий ввода-вывода
VDD1270, 142—
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO295, 131питание отдельной группы линий ввода-вывода
VDDUSB106питание приёмопередатчика USB
VREF-31нижнее опорное напряжение АЦП
VSS16, 38, 51, 61, 71, 83, 94, 107, 120, 130, 143общий провод (земля)
VSSA30общий провод аналоговой части
NRST25сброс, активный уровень — низкий
VREF+32верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L4P5ZGTxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L4P5ZGSTM32L4P5ZGTxP1 МБ320 КБ

Линейка STM32L4P5/Q5, семейство STM32L4+, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L4Q5ZGTxPSTM32L4P5/Q5144 из 144выводы совпадают полностьютолько у него: AES, PKA
STM32L4P5ZG, STM32L4P5ZESTM32L4P5/Q5132 из 14470: VDD12 → PB11; 132: PB3 → PG15; 133: PB4 → PB3; 134: PB5 → PB4; 135: PB6 → PB5; 136: PB7 → PB6; 137: PH3 → PB7; 138: PB8 → PH3; 139: PB9 → PB8; 140: PE0 → PB9; 141: PE1 → PE0; 142: VDD12 → PE1
STM32L4Q5ZGTxSTM32L4P5/Q5132 из 14470: VDD12 → PB11; 132: PB3 → PG15; 133: PB4 → PB3; 134: PB5 → PB4; 135: PB6 → PB5; 136: PB7 → PB6; 137: PH3 → PB7; 138: PB8 → PH3; 139: PB9 → PB8; 140: PE0 → PB9; 141: PE1 → PE0; 142: VDD12 → PE1только у него: AES, PKA
STM32L4A6ZGTxPSTM32L4x6144 из 144выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, AES, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц
STM32L4R5ZISTM32L4R5/S5144 из 144выводы совпадают полностьютолько у этого: ADC2, HASH, LTDC, PSSI, SDMMC2; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L496ZGSTM32L4x6144 из 144выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц
STM32L476ZGSTM32L4x6143 из 144137: PH3 → BOOT0только у этого: DCMI, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; ОЗУ 320 и 128 КБ
STM32L4A6ZGTxSTM32L4x6132 из 14470: VDD12 → PB11; 132: PB3 → PG15; 133: PB4 → PB3; 134: PB5 → PB4; 135: PB6 → PB5; 136: PB7 → PB6; 137: PH3 → PB7; 138: PB8 → PH3; 139: PB9 → PB8; 140: PE0 → PB9; 141: PE1 → PE0; 142: VDD12 → PE1только у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, AES, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц
STM32L4R5ZG, STM32L4R5ZISTM32L4R5/S5132 из 14470: VDD12 → PB11; 132: PB3 → PG15; 133: PB4 → PB3; 134: PB5 → PB4; 135: PB6 → PB5; 136: PB7 → PB6; 137: PH3 → PB7; 138: PB8 → PH3; 139: PB9 → PB8; 140: PE0 → PB9; 141: PE1 → PE0; 142: VDD12 → PE1только у этого: ADC2, HASH, LTDC, PSSI, SDMMC2; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4R7ZISTM32L4R7/S7132 из 14470: VDD12 → PB11; 132: PB3 → PG15; 133: PB4 → PB3; 134: PB5 → PB4; 135: PB6 → PB5; 136: PB7 → PB6; 137: PH3 → PB7; 138: PB8 → PH3; 139: PB9 → PB8; 140: PE0 → PB9; 141: PE1 → PE0; 142: VDD12 → PE1только у этого: ADC2, HASH, PSSI, SDMMC2; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4S5ZISTM32L4R5/S5132 из 14470: VDD12 → PB11; 132: PB3 → PG15; 133: PB4 → PB3; 134: PB5 → PB4; 135: PB6 → PB5; 136: PB7 → PB6; 137: PH3 → PB7; 138: PB8 → PH3; 139: PB9 → PB8; 140: PE0 → PB9; 141: PE1 → PE0; 142: VDD12 → PE1только у этого: ADC2, LTDC, PSSI, SDMMC2; только у него: AES; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4S7ZISTM32L4R7/S7132 из 14470: VDD12 → PB11; 132: PB3 → PG15; 133: PB4 → PB3; 134: PB5 → PB4; 135: PB6 → PB5; 136: PB7 → PB6; 137: PH3 → PB7; 138: PB8 → PH3; 139: PB9 → PB8; 140: PE0 → PB9; 141: PE1 → PE0; 142: VDD12 → PE1только у этого: ADC2, PSSI, SDMMC2; только у него: AES; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ

Частые вопросы

На каких выводах USART1 у STM32L4P5ZG?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PG9 (вывод 124, AF7) или PB6 (вывод 135, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PG10 (вывод 125, AF7) или PB7 (вывод 136, AF7).

Где у STM32L4P5ZG выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 105, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L4P5ZG?

I2C1_SCL — PG14 (вывод 129, AF4) или PB6 (вывод 135, AF4) или PB8 (вывод 138, AF4), I2C1_SDA — PG13 (вывод 128, AF4) или PB7 (вывод 136, AF4) или PB9 (вывод 139, AF4).

Сколько выводов ввода-вывода у STM32L4P5ZG в корпусе LQFP144?

113 из 144. Ещё 29 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L4P5ZG?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
