STM32L4S9AI в корпусе UFBGA169: распиновка

STM32L4S9AI — микроконтроллер STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 131 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 120 МГц
Флеш-память
2 МБ
ОЗУ
640 КБ
Корпус
UFBGA169, 169 шариков
Линий ввода-вывода
131
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA169

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L4S9AI в корпусе UFBGA169, вид сверхуABCDEFGHJKLMN12345678910111213PI10 — шарик A1: OCTOSPIM_P2_IO1PI10PH2 — шарик A2: OCTOSPIM_P1_IO4PH2VDD — шарик A3VDDPE0 — шарик A4: DCMI_D2, FMC_NBL0, LTDC_HSYNC, TIM16_CH1, TIM4_ETRPE0PB4 (NJTRST) — шарик A5: COMP2_INP, DCMI_D12, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PB3 (JTDO/TRACESWO) — шарик A6: COMP2_INM, CRS_SYNC, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3VSS — шарик A7VSSVDD — шарик A8VDDPA15 (JTDI) — шарик A9: ADC1_EXTI15, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15PA14 (JTCK/SWCLK) — шарик A10: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, USB_OTG_FS_SOFPA14PA13 (JTMS/SWDIO) — шарик A11: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_OTG_FS_NOEPA13PI0 — шарик A12: DCMI_D13, OCTOSPIM_P1_IO5, SPI2_NSS, TIM5_CH4PI0PH14 — шарик A13: DCMI_D4, TIM8_CH2NPH14PI9 — шарик B1: CAN1_RX, DAC1_EXTI9, OCTOSPIM_P2_IO2PI9PI7 — шарик B2: DCMI_D7, TIM8_CH3PI7VSS — шарик B3VSSPE1 — шарик B4: DCMI_D3, FMC_NBL1, LTDC_VSYNC, TIM17_CH1PE1PB5 — шарик B5: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5VDDIO2 — шарик B6VDDIO2PG9 — шарик B7: DAC1_EXTI9, FMC_NCE, FMC_NE2, OCTOSPIM_P2_IO6, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PD0 — шарик B8: CAN1_RX, DFSDM1_DATIN7, FMC_D2, FMC_DA2, LTDC_B4, SPI2_NSSPD0PI6 — шарик B9: DCMI_D6, OCTOSPIM_P2_CLK, TIM8_CH2PI6PI2 — шарик B10: DCMI_D9, SPI2_MISO, TIM8_CH4PI2PI1 — шарик B11: DCMI_D8, SPI2_SCKPI1PH15 — шарик B12: ADC1_EXTI15, DCMI_D11, OCTOSPIM_P2_IO6, TIM8_CH3NPH15PH12 — шарик B13: DCMI_D3, OCTOSPIM_P2_IO7, TIM5_CH3PH12VDD — шарик C1VDDVSS — шарик C2VSSPI11 — шарик C3: ADC1_EXTI11, OCTOSPIM_P2_IO0PI11PB8 — шарик C4: CAN1_RX, DCMI_D6, DFSDM1_CKOUT, DFSDM1_DATIN6, I2C1_SCL, LTDC_B1, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8PB6 — шарик C5: COMP2_INP, DCMI_D5, DFSDM1_DATIN5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PG15 — шарик C6: ADC1_EXTI15, DCMI_D13, I2C1_SMBA, LPTIM1_OUT, OCTOSPIM_P2_DQSPG15PD4 — шарик C7: DFSDM1_CKIN0, FMC_NOE, OCTOSPIM_P1_IO4, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD1 — шарик C8: CAN1_TX, DFSDM1_CKIN7, FMC_D3, FMC_DA3, LTDC_B5, SPI2_SCKPD1PH13 — шарик C9: CAN1_TX, TIM8_CH1NPH13PI3 — шарик C10: DCMI_D10, SPI2_MOSI, TIM8_ETRPI3PH9 — шарик C11: DAC1_EXTI9, DCMI_D0, I2C3_SMBA, OCTOSPIM_P2_IO4PH9VSS — шарик C12VSSVDD — шарик C13VDDPE4 — шарик D1: DCMI_D4, DFSDM1_DATIN3, FMC_A20, LTDC_B0, SAI1_D2, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO3PE4PE3 — шарик D2: FMC_A19, LTDC_R1, OCTOSPIM_P1_DQS, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO2PE3PE2 — шарик D3: FMC_A23, LTDC_R0, SAI1_CK1, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO1PE2PB9 — шарик D4: CAN1_TX, DAC1_EXTI9, DCMI_D7, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PB7 — шарик D5: COMP2_INM, DCMI_VSYNC, DFSDM1_CKIN5, DSIHOST_TE, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PG10 — шарик D6: FMC_NE3, LPTIM1_IN1, OCTOSPIM_P2_IO7, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10PD5 — шарик D7: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TXPD5PD2 — шарик D8: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PC10 — шарик D9: DCMI_D8, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TXPC10PI4 — шарик D10: DCMI_D5, TIM8_BKINPI4PA10 — шарик D11: DCMI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10VDDUSB — шарик D12VDDUSBPA12 — шарик D13: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PC13 — шарик E1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13VBAT — шарик E2VBATPE6 — шарик E3: DCMI_D7, FMC_A22, LTDC_G1, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH4PE6PE5 — шарик E4: DCMI_D6, DFSDM1_CKIN3, FMC_A21, LTDC_G0, SAI1_CK2, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO4PE5PH3-BOOT0 — шарик E5PH3PG11 — шарик E6: ADC1_EXTI11, LPTIM1_IN2, OCTOSPIM_P1_IO5, SAI2_MCLK_A, SPI3_MOSI, TIM15_CH2, USART1_CTS, USART1_NSSPG11PD6 — шарик E7: DCMI_D10, DFSDM1_DATIN1, FMC_NWAIT, LTDC_DE, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PD3 — шарик E8: DCMI_D5, DFSDM1_DATIN0, FMC_CLK, LTDC_CLK, OCTOSPIM_P2_NCS, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSSPD3PC11 — шарик E9: ADC1_EXTI11, DCMI_D2, DCMI_D4, OCTOSPIM_P1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PI5 — шарик E10: DCMI_VSYNC, OCTOSPIM_P2_NCS, TIM8_CH1PI5PA8 — шарик E11: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PA9 — шарик E12: DAC1_EXTI9, DCMI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA11 — шарик E13: ADC1_EXTI11, CAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_OTG_FS_DMPA11PC14-OSC32_IN — шарик F1: RCC_OSC32_INPC14VSS — шарик F2VSSPF2 — шарик F3: FMC_A2, I2C2_SMBA, OCTOSPIM_P2_IO2PF2PF1 — шарик F4: FMC_A1, I2C2_SCL, OCTOSPIM_P2_IO1PF1PF0 — шарик F5: FMC_A0, I2C2_SDA, OCTOSPIM_P2_IO0PF0PG12 — шарик F6: FMC_NE4, LPTIM1_ETR, OCTOSPIM_P2_NCS, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12PD7 — шарик F7: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPIM_P1_IO7, USART2_CKPD7PC12 — шарик F8: DCMI_D9, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, UART5_TX, USART3_CKPC12PC8 — шарик F9: DCMI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PG8 — шарик F10: I2C3_SDA, LPUART1_RXPG8PC6 — шарик F11: DCMI_D0, DFSDM1_CKIN3, LTDC_R0, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6VDDIO2 — шарик F12VDDIO2VSS — шарик F13VSSPC15-OSC32_OUT — шарик G1: ADC1_EXTI15, RCC_OSC32_OUTPC15VDD — шарик G2VDDPF3 — шарик G3: FMC_A3, OCTOSPIM_P2_IO3PF3PF4 — шарик G4: FMC_A4, OCTOSPIM_P2_CLKPF4PF5 — шарик G5: FMC_A5PF5PG13 — шарик G6: FMC_A24, I2C1_SDA, LTDC_R0, USART1_CKPG13PG4 — шарик G7: FMC_A14, SAI2_MCLK_B, SPI1_MOSIPG4PG3 — шарик G8: FMC_A13, SAI2_FS_B, SPI1_MISOPG3PG5 — шарик G9: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSSPG5PG7 — шарик G10: DFSDM1_CKOUT, FMC_INT, I2C3_SCL, LPUART1_TX, OCTOSPIM_P2_DQS, SAI1_CK1, SAI1_MCLK_APG7PC7 — шарик G11: DCMI_D1, DFSDM1_DATIN3, LTDC_R1, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PG6 — шарик G12: DSIHOST_TE, I2C3_SMBA, LPUART1_DE, LPUART1_RTS, LTDC_R1, OCTOSPIM_P1_DQSPG6PC9 — шарик G13: DAC1_EXTI9, DCMI_D3, I2C3_SDA, SAI2_EXTCLK, SDMMC1_D1, SYS_TRACED0, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PH0-OSC_IN — шарик H1: RCC_OSC_INPH0VSS — шарик H2VSSNRST — шарик H3NRSTPF10 — шарик H4: DCMI_D11, DFSDM1_CKOUT, OCTOSPIM_P1_CLK, SAI1_D3, TIM15_CH2PF10PG1 — шарик H5: FMC_A11, OCTOSPIM_P2_IO5, TSC_G8_IO4PG1PE10 — шарик H6: DFSDM1_DATIN4, FMC_D7, FMC_DA7, LTDC_G3, OCTOSPIM_P1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PB11 — шарик H7: ADC1_EXTI11, COMP2_OUT, DFSDM1_CKIN7, DSIHOST_TE, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPIM_P1_NCS, TIM2_CH4, USART3_RXPB11PD13 — шарик H8: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO4PD13PG2 — шарик H9: FMC_A12, SAI2_SCK_B, SPI1_SCKPG2PD15 — шарик H10: ADC1_EXTI15, FMC_D1, FMC_DA1, LTDC_B3, TIM4_CH4PD15PD14 — шарик H11: FMC_D0, FMC_DA0, LTDC_B2, TIM4_CH3PD14VSS — шарик H12VSSVDD — шарик H13VDDPH1-OSC_OUT — шарик J1: RCC_OSC_OUTPH1PC0 — шарик J2: ADC1_IN1, DFSDM1_DATIN4, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, SAI2_FS_APC0PC1 — шарик J3: ADC1_IN2, DFSDM1_CKIN4, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPIM_P1_IO4, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0PC1PC2 — шарик J4: ADC1_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPIM_P1_IO5, SPI2_MISOPC2PG0 — шарик J5: FMC_A10, OCTOSPIM_P2_IO4, TSC_G8_IO3PG0PE9 — шарик J6: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, LTDC_G2, SAI1_FS_B, TIM1_CH1PE9PE15 — шарик J7: ADC1_EXTI15, FMC_D12, FMC_DA12, LTDC_R2, OCTOSPIM_P1_IO3, SPI1_MOSI, TIM1_BKINPE15PD12 — шарик J8: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, LTDC_R7, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PD11 — шарик J9: ADC1_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, LTDC_R6, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSSPD11PD10 — шарик J10: FMC_D15, FMC_DA15, LTDC_R5, SAI2_SCK_A, TSC_G6_IO1, USART3_CKPD10DSIHOST_D1P — шарик J11: DSIHOST_D1PDSIHOSTD1PDSIHOST_D1N — шарик J12: DSIHOST_D1NDSIHOSTD1NVSSDSI — шарик J13VSSDSIPC3 — шарик K1: ADC1_IN4, LPTIM1_ETR, LPTIM2_ETR, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3VSSA/VREF- — шарик K2VSSA/VREF-PA0 — шарик K3: ADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PC4 — шарик K4: ADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7, USART3_TXPC4PF15 — шарик K5: ADC1_EXTI15, FMC_A9, I2C4_SDA, LTDC_G1, TSC_G8_IO2PF15PE8 — шарик K6: DFSDM1_CKIN2, FMC_D5, FMC_DA5, LTDC_B7, SAI1_SCK_B, TIM1_CH1NPE8PE14 — шарик K7: FMC_D11, FMC_DA11, LTDC_G7, OCTOSPIM_P1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH4PE14PH4 — шарик K8: I2C2_SCL, OCTOSPIM_P2_DQSPH4PD9 — шарик K9: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, LTDC_R4, SAI2_MCLK_A, USART3_RXPD9PD8 — шарик K10: DCMI_HSYNC, FMC_D13, FMC_DA13, LTDC_R3, USART3_TXPD8DSIHOST_CKP — шарик K11: DSIHOST_CKPDSIHOSTCKPDSIHOST_CKN — шарик K12: DSIHOST_CKNDSIHOSTCKNVSSDSI — шарик K13VSSDSIVREF+ — шарик L1: VREFBUF_OUTVREF+VDDA — шарик L2VDDAPA5 — шарик L3: ADC1_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PA6 — шарик L4: ADC1_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSSPA6PB1 — шарик L5: ADC1_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PF14 — шарик L6: DFSDM1_CKIN6, FMC_A8, I2C4_SCL, LTDC_G0, TSC_G8_IO1PF14PE7 — шарик L7: DFSDM1_DATIN2, FMC_D4, FMC_DA4, LTDC_B6, SAI1_SD_B, TIM1_ETRPE7PE13 — шарик L8: DFSDM1_CKIN5, FMC_D10, FMC_DA10, LTDC_G6, OCTOSPIM_P1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PH5 — шарик L9: DCMI_PIXCLK, I2C2_SDAPH5PB15 — шарик L10: ADC1_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15DSIHOST_D0P — шарик L11: DSIHOST_D0PDSIHOSTD0PDSIHOST_D0N — шарик L12: DSIHOST_D0NDSIHOSTD0NVCAPDSI — шарик L13VCAPDSIPA1 — шарик M1: ADC1_IN6, I2C1_SMBA, OCTOSPIM_P1_DQS, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA3 — шарик M2: ADC1_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3VSS — шарик M3VSSPA7 — шарик M4: ADC1_IN12, I2C3_SCL, OCTOSPIM_P1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PF11 — шарик M5: ADC1_EXTI11, DCMI_D12, DSIHOST_TE, LTDC_DEPF11PF13 — шарик M6: DFSDM1_DATIN6, FMC_A7, I2C4_SMBA, LTDC_B1PF13VSS — шарик M7VSSPE12 — шарик M8: DFSDM1_DATIN5, FMC_D9, FMC_DA9, LTDC_G5, OCTOSPIM_P1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PH10 — шарик M9: DCMI_D1, OCTOSPIM_P2_IO5, TIM5_CH1PH10PH11 — шарик M10: ADC1_EXTI11, DCMI_D2, OCTOSPIM_P2_IO6, TIM5_CH2PH11VSS — шарик M11VSSPB14 — шарик M12: DFSDM1_DATIN2, I2C2_SDA, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14VDDDSI — шарик M13VDDDSIPA2 — шарик N1: ADC1_IN7, LPUART1_TX, OCTOSPIM_P1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA4 — шарик N2: ADC1_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, OCTOSPIM_P1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4VDD — шарик N3VDDPB0 — шарик N4: ADC1_IN15, COMP1_OUT, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PB2 — шарик N5: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, LTDC_B1, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PF12 — шарик N6: FMC_A6, LTDC_B0, OCTOSPIM_P2_DQSPF12VDD — шарик N7VDDPE11 — шарик N8: ADC1_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, LTDC_G4, OCTOSPIM_P1_NCS, TIM1_CH2, TSC_G5_IO2PE11PB10 — шарик N9: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, I2C4_SCL, LPUART1_RX, OCTOSPIM_P1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PH8 — шарик N10: DCMI_HSYNC, I2C3_SDA, OCTOSPIM_P2_IO3PH8VDD — шарик N11VDDPB12 — шарик N12: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12PB13 — шарик N13: DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13UFBGA169, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

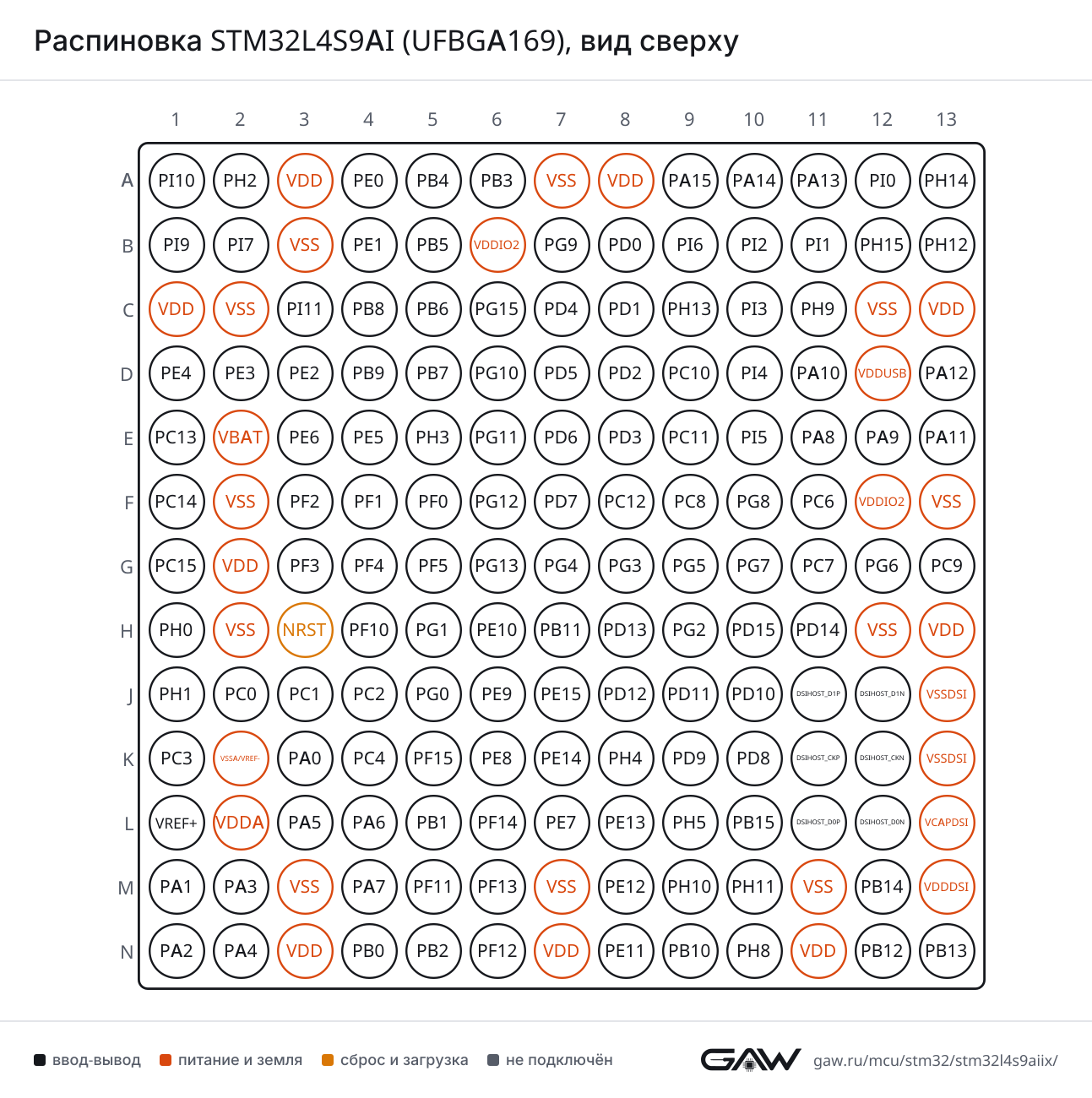

Распиновка STM32L4S9AI (UFBGA169), вид сверхуРаспиновка UFBGA169 картинкой
PNG, 1293 × 1300 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (B5, AF7), PA8 (E11, AF7), PG13 (G6, AF7)
CTSPB4 (NJTRST) (A5, AF7), PG11 (E6, AF7), PA11 (E13, AF7)
DEPB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7)
NSSPB4 (NJTRST) (A5, AF7), PG11 (E6, AF7), PA11 (E13, AF7)
RTSPB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7)
RXPB7 (D5, AF7), PG10 (D6, AF7), PA10 (D11, AF7)
TXPG9 (B7, AF7), PB6 (C5, AF7), PA9 (E12, AF7)
USART2CKPD7 (F7, AF7), PA4 (N2, AF7)
CTSPD3 (E8, AF7), PA0 (K3, AF7)
DEPD4 (C7, AF7), PA1 (M1, AF7)
NSSPD3 (E8, AF7), PA0 (K3, AF7)
RTSPD4 (C7, AF7), PA1 (M1, AF7)
RXPA15 (JTDI) (A9, AF3), PD6 (E7, AF7), PA3 (M2, AF7)
TXPD5 (D7, AF7), PA2 (N1, AF7)
USART3CKPC12 (F8, AF7), PD10 (J10, AF7), PB0 (N4, AF7), PB12 (N12, AF7)
CTSPD11 (J9, AF7), PA6 (L4, AF7), PB13 (N13, AF7)
DEPA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (J8, AF7), PB1 (L5, AF7), PB14 (M12, AF7)
NSSPD11 (J9, AF7), PA6 (L4, AF7), PB13 (N13, AF7)
RTSPA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (J8, AF7), PB1 (L5, AF7), PB14 (M12, AF7)
RXPC11 (E9, AF7), PB11 (H7, AF7), PD9 (K9, AF7)
TXPC10 (D9, AF7), PC4 (K4, AF7), PD8 (K10, AF7), PB10 (N9, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D5, AF8)
DEPA15 (JTDI) (A9, AF8)
RTSPA15 (JTDI) (A9, AF8)
RXPC11 (E9, AF8), PA1 (M1, AF8)
TXPC10 (D9, AF8), PA0 (K3, AF8)
UART5CTSPB5 (B5, AF8)
DEPB4 (NJTRST) (A5, AF8)
RTSPB4 (NJTRST) (A5, AF8)
RXPD2 (D8, AF8)
TXPC12 (F8, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (G9, AF8), PA6 (L4, AF8), PB13 (N13, AF8)
DEPG6 (G12, AF8), PB1 (L5, AF8), PB12 (N12, AF8)
RTSPG6 (G12, AF8), PB1 (L5, AF8), PB12 (N12, AF8)
RXPG8 (F10, AF8), PC0 (J2, AF8), PA3 (M2, AF8), PB10 (N9, AF8)
TXPG7 (G10, AF8), PB11 (H7, AF8), PC1 (J3, AF8), PA2 (N1, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A5, AF5), PA11 (E13, AF5), PG3 (G8, AF5), PE14 (K7, AF5), PA6 (L4, AF5)
MOSIPB5 (B5, AF5), PA12 (D13, AF5), PG4 (G7, AF5), PE15 (J7, AF5), PA7 (M4, AF5)
NSSPA15 (JTDI) (A9, AF5), PG5 (G9, AF5), PE12 (M8, AF5), PA4 (N2, AF5), PB0 (N4, AF5)
SCKPB3 (JTDO/TRACESWO) (A6, AF5), PG2 (H9, AF5), PA5 (L3, AF5), PE13 (L8, AF5), PA1 (M1, AF5)
SPI2MISOPI2 (B10, AF5), PD3 (E8, AF5), PC2 (J4, AF5), PB14 (M12, AF5)
MOSIPD4 (C7, AF5), PI3 (C10, AF5), PC1 (J3, AF3), PC3 (K1, AF5), PB15 (L10, AF5)
NSSPI0 (A12, AF5), PD0 (B8, AF5), PB9 (D4, AF5), PB12 (N12, AF5)
SCKPI1 (B11, AF5), PD1 (C8, AF5), PD3 (E8, AF3), PA9 (E12, AF3), PB10 (N9, AF5), PB13 (N13, AF5)
SPI3MISOPB4 (NJTRST) (A5, AF6), PG10 (D6, AF6), PC11 (E9, AF6)
MOSIPB5 (B5, AF6), PG11 (E6, AF6), PD6 (E7, AF5), PC12 (F8, AF6)
NSSPA15 (JTDI) (A9, AF6), PG12 (F6, AF6), PA4 (N2, AF6)
SCKPB3 (JTDO/TRACESWO) (A6, AF6), PG9 (B7, AF6), PC10 (D9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (C4, AF4), PB6 (C5, AF4)
SDAPB9 (D4, AF4), PB7 (D5, AF4), PG13 (G6, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF4), PB5 (B5, AF4), PG15 (C6, AF4), PA1 (M1, AF4)
I2C2SCLPF1 (F4, AF4), PH4 (K8, AF4), PB10 (N9, AF4), PB13 (N13, AF4)
SDAPF0 (F5, AF4), PB11 (H7, AF4), PH5 (L9, AF4), PB14 (M12, AF4)
SMBAPF2 (F3, AF4), PB12 (N12, AF4)
I2C3SCLPG7 (G10, AF4), PC0 (J2, AF4), PA7 (M4, AF4)
SDAPB4 (NJTRST) (A5, AF4), PG8 (F10, AF4), PC9 (G13, AF6), PC1 (J3, AF4), PH8 (N10, AF4)
SMBAPH9 (C11, AF4), PG6 (G12, AF4), PB2 (N5, AF4)
I2C4SCLPB6 (C5, AF5), PD12 (J8, AF4), PF14 (L6, AF4), PB10 (N9, AF3)
SDAPB7 (D5, AF5), PB11 (H7, AF3), PD13 (H8, AF4), PF15 (K5, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF5), PD11 (J9, AF4), PF13 (M6, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPI9 (B1, AF9), PD0 (B8, AF9), PB8 (C4, AF9), PA11 (E13, AF9)
TXPD1 (C8, AF9), PH13 (C9, AF9), PB9 (D4, AF9), PA12 (D13, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (E13, AF10)
DPPA12 (D13, AF10)
IDPA10 (D11, AF10)
NOEPA13 (JTMS/SWDIO) (A11, AF10), PC9 (G13, AF10)
SOFPA14 (JTCK/SWCLK) (A10, AF10), PA8 (E11, AF10)
VBUSPA9 (E12)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (D4, AF8)
CKPC12 (F8, AF12)
CKINPB8 (C4, AF8)
CMDPD2 (D8, AF12)
D0PC8 (F9, AF12)
D0DIRPC6 (F11, AF8)
D1PC9 (G13, AF12)
D2PC10 (D9, AF12)
D3PC11 (E9, AF12)
D4PB8 (C4, AF12)
D5PB9 (D4, AF12)
D6PC6 (F11, AF12)
D7PC7 (G11, AF12)
D123DIRPC7 (G11, AF8)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (C4, AF3), PE2 (D3, AF3), PG7 (G10, AF3), PA3 (M2, AF3)
CK2PE5 (E4, AF3), PA8 (E11, AF3)
D1PA10 (D11, AF3), PE6 (E3, AF3), PD6 (E7, AF3), PC3 (K1, AF3)
D2PE4 (D1, AF3), PB9 (D4, AF3)
D3PF10 (H4, AF13)
EXTCLKPA0 (K3, AF13), PB0 (N4, AF13)
FS_APE4 (D1, AF13), PB9 (D4, AF13), PA9 (E12, AF13)
FS_BPA14 (JTCK/SWCLK) (A10, AF13), PB6 (C5, AF13), PE9 (J6, AF13), PA4 (N2, AF13)
MCLK_APB8 (C4, AF13), PE2 (D3, AF13), PG7 (G10, AF13), PA3 (M2, AF13)
MCLK_BPB4 (NJTRST) (A5, AF13), PE10 (H6, AF13)
SCK_APE5 (E4, AF13), PA8 (E11, AF13), PB10 (N9, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A6, AF13), PE8 (K6, AF13)
SD_APA10 (D11, AF13), PE6 (E3, AF13), PD6 (E7, AF13), PC1 (J3, AF13), PC3 (K1, AF13)
SD_BPA13 (JTMS/SWDIO) (A11, AF13), PB5 (B5, AF13), PE3 (D2, AF13), PE7 (L7, AF13)
SAI2EXTCLKPC9 (G13, AF13), PA2 (N1, AF13)
FS_APG10 (D6, AF13), PC0 (J2, AF13), PD12 (J8, AF13), PB12 (N12, AF13)
FS_BPA15 (JTDI) (A9, AF13), PG3 (G8, AF13)
MCLK_APG11 (E6, AF13), PC6 (F11, AF13), PD9 (K9, AF13), PB14 (M12, AF13)
MCLK_BPC11 (E9, AF13), PG4 (G7, AF13), PC7 (G11, AF13)
SCK_APG9 (B7, AF13), PD10 (J10, AF13), PB13 (N13, AF13)
SCK_BPC10 (D9, AF13), PG2 (H9, AF13)
SD_APG12 (F6, AF13), PD11 (J9, AF13), PB15 (L10, AF13)
SD_BPC12 (F8, AF13), PG5 (G9, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PI11 (C3), PG11 (E6), PC11 (E9), PA11 (E13), PB11 (H7), PD11 (J9), PF11 (M5), PH11 (M10), PE11 (N8)
EXTI15PA15 (JTDI) (A9), PH15 (B12), PG15 (C6), PC15-OSC32_OUT (G1), PD15 (H10), PE15 (J7), PF15 (K5), PB15 (L10)
IN1PC0 (J2)
IN2PC1 (J3)
IN3PC2 (J4)
IN4PC3 (K1)
IN5PA0 (K3)
IN6PA1 (M1)
IN7PA2 (N1)
IN8PA3 (M2)
IN9PA4 (N2)
IN10PA5 (L3)
IN11PA6 (L4)
IN12PA7 (M4)
IN13PC4 (K4)
IN15PB0 (N4)
IN16PB1 (L5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PI9 (B1), PG9 (B7), PH9 (C11), PB9 (D4), PA9 (E12), PC9 (G13), PE9 (J6), PD9 (K9)
OUT1PA4 (N2)
OUT2PA5 (L3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (K4), PB1 (L5)
INPPB2 (N5)
OUTPB0 (N4, AF12), PB10 (N9, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (A6), PB7 (D5)
INPPB4 (NJTRST) (A5), PB6 (C5)
OUTPB5 (B5, AF12), PB11 (H7, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (M1)
VINPPA0 (K3)
VOUTPA3 (M2)
OPAMP2VINMPA7 (M4)
VINPPA6 (L4)
VOUTPB0 (N4)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (J7, AF3), PA6 (L4, AF12), PB12 (N12, AF3)
BKIN2PA11 (E13, AF12), PE14 (K7, AF3)
CH1PA8 (E11, AF1), PE9 (J6, AF1)
CH1NPE8 (K6, AF1), PA7 (M4, AF1), PB13 (N13, AF1)
CH2PA9 (E12, AF1), PE11 (N8, AF1)
CH2NPE10 (H6, AF1), PB14 (M12, AF1), PB0 (N4, AF1)
CH3PA10 (D11, AF1), PE13 (L8, AF1)
CH3NPB1 (L5, AF1), PB15 (L10, AF1), PE12 (M8, AF1)
CH4PA11 (E13, AF1), PE14 (K7, AF1)
ETRPA12 (D13, AF1), PE7 (L7, AF1)
TIM2CH1PA15 (JTDI) (A9, AF1), PA0 (K3, AF1), PA5 (L3, AF1)
CH2PB3 (JTDO/TRACESWO) (A6, AF1), PA1 (M1, AF1)
CH3PA2 (N1, AF1), PB10 (N9, AF1)
CH4PB11 (H7, AF1), PA3 (M2, AF1)
ETRPA15 (JTDI) (A9, AF2), PA0 (K3, AF14), PA5 (L3, AF2)
TIM3CH1PB4 (NJTRST) (A5, AF2), PE3 (D2, AF2), PC6 (F11, AF2), PA6 (L4, AF2)
CH2PB5 (B5, AF2), PE4 (D1, AF2), PC7 (G11, AF2), PA7 (M4, AF2)
CH3PE5 (E4, AF2), PC8 (F9, AF2), PB0 (N4, AF2)
CH4PE6 (E3, AF2), PC9 (G13, AF2), PB1 (L5, AF2)
ETRPE2 (D3, AF2), PD2 (D8, AF2)
TIM4CH1PB6 (C5, AF2), PD12 (J8, AF2)
CH2PB7 (D5, AF2), PD13 (H8, AF2)
CH3PB8 (C4, AF2), PD14 (H11, AF2)
CH4PB9 (D4, AF2), PD15 (H10, AF2)
ETRPE0 (A4, AF2)
TIM5CH1PA0 (K3, AF2), PH10 (M9, AF2)
CH2PA1 (M1, AF2), PH11 (M10, AF2)
CH3PH12 (B13, AF2), PA2 (N1, AF2)
CH4PI0 (A12, AF2), PA3 (M2, AF2)
TIM8BKINPB7 (D5, AF13), PI4 (D10, AF3), PA6 (L4, AF13)
BKIN2PB6 (C5, AF12), PC9 (G13, AF14)
CH1PI5 (E10, AF3), PC6 (F11, AF3)
CH1NPH13 (C9, AF3), PA5 (L3, AF3), PA7 (M4, AF3)
CH2PI6 (B9, AF3), PC7 (G11, AF3)
CH2NPH14 (A13, AF3), PB14 (M12, AF3), PB0 (N4, AF3)
CH3PI7 (B2, AF3), PC8 (F9, AF3)
CH3NPH15 (B12, AF3), PB1 (L5, AF3), PB15 (L10, AF3)
CH4PI2 (B10, AF3), PC9 (G13, AF3)
ETRPI3 (C10, AF3), PA0 (K3, AF3)
TIM15BKINPA9 (E12, AF14), PB12 (N12, AF14)
CH1PG10 (D6, AF14), PB14 (M12, AF14), PA2 (N1, AF14)
CH1NPG9 (B7, AF14), PA1 (M1, AF14), PB13 (N13, AF14)
CH2PG11 (E6, AF14), PF10 (H4, AF14), PB15 (L10, AF14), PA3 (M2, AF14)
TIM16BKINPB5 (B5, AF14)
CH1PE0 (A4, AF14), PB8 (C4, AF14), PA6 (L4, AF14)
CH1NPB6 (C5, AF14)
TIM17BKINPB4 (NJTRST) (A5, AF14), PA10 (D11, AF14)
CH1PE1 (B4, AF14), PB9 (D4, AF14), PA7 (M4, AF14)
CH1NPB7 (D5, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (C5, AF1), PG12 (F6, AF1), PC3 (K1, AF1)
IN1PB5 (B5, AF1), PG10 (D6, AF1), PC0 (J2, AF1)
IN2PB7 (D5, AF1), PG11 (E6, AF1), PC2 (J4, AF1)
OUTPA14 (JTCK/SWCLK) (A10, AF1), PG15 (C6, AF1), PC1 (J3, AF1), PB2 (N5, AF1)
LPTIM2ETRPD11 (J9, AF14), PC3 (K1, AF14), PA5 (L3, AF14)
IN1PC0 (J2, AF14), PD12 (J8, AF14), PB1 (L5, AF14)
OUTPA8 (E11, AF14), PD13 (H8, AF14), PA4 (N2, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (E1), PB2 (N5, AF0)
OUT_CALIBPC13 (E1), PB2 (N5, AF0)
REFINPB15 (L10, AF0)
TSPC13 (E1)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (F5, AF12)
A1PF1 (F4, AF12)
A2PF2 (F3, AF12)
A3PF3 (G3, AF12)
A4PF4 (G4, AF12)
A5PF5 (G5, AF12)
A6PF12 (N6, AF12)
A7PF13 (M6, AF12)
A8PF14 (L6, AF12)
A9PF15 (K5, AF12)
A10PG0 (J5, AF12)
A11PG1 (H5, AF12)
A12PG2 (H9, AF12)
A13PG3 (G8, AF12)
A14PG4 (G7, AF12)
A15PG5 (G9, AF12)
A16PD11 (J9, AF12)
A17PD12 (J8, AF12)
A18PD13 (H8, AF12)
A19PE3 (D2, AF12)
A20PE4 (D1, AF12)
A21PE5 (E4, AF12)
A22PE6 (E3, AF12)
A23PE2 (D3, AF12)
A24PG13 (G6, AF12)
ALEPD12 (J8)
CLEPD11 (J9)
CLKPD3 (E8, AF12)
D0PD14 (H11, AF12)
D1PD15 (H10, AF12)
D2PD0 (B8, AF12)
D3PD1 (C8, AF12)
D4PE7 (L7, AF12)
D5PE8 (K6, AF12)
D6PE9 (J6, AF12)
D7PE10 (H6, AF12)
D8PE11 (N8, AF12)
D9PE12 (M8, AF12)
D10PE13 (L8, AF12)
D11PE14 (K7, AF12)
D12PE15 (J7, AF12)
D13PD8 (K10, AF12)
D14PD9 (K9, AF12)
D15PD10 (J10, AF12)
DA0PD14 (H11, AF12)
DA1PD15 (H10, AF12)
DA2PD0 (B8, AF12)
DA3PD1 (C8, AF12)
DA4PE7 (L7, AF12)
DA5PE8 (K6, AF12)
DA6PE9 (J6, AF12)
DA7PE10 (H6, AF12)
DA8PE11 (N8, AF12)
DA9PE12 (M8, AF12)
DA10PE13 (L8, AF12)
DA11PE14 (K7, AF12)
DA12PE15 (J7, AF12)
DA13PD8 (K10, AF12)
DA14PD9 (K9, AF12)
DA15PD10 (J10, AF12)
INTPG7 (G10, AF12)
NBL0PE0 (A4, AF12)
NBL1PE1 (B4, AF12)
NCEPG9 (B7, AF12), PD7 (F7, AF12)
NE1PD7 (F7, AF12)
NE2PG9 (B7, AF12)
NE3PG10 (D6, AF12)
NE4PG12 (F6, AF12)
NLPB7 (D5, AF12)
NOEPD4 (C7, AF12)
NWAITPD6 (E7, AF12)
NWEPD5 (D7, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PH9 (C11, AF10), PA9 (E12, AF5), PC6 (F11, AF10)
D1PA10 (D11, AF5), PC7 (G11, AF10), PH10 (M9, AF10)
D2PE0 (A4, AF10), PC11 (E9, AF4), PC8 (F9, AF10), PH11 (M10, AF10)
D3PE1 (B4, AF10), PH12 (B13, AF10), PC9 (G13, AF4)
D4PH14 (A13, AF10), PE4 (D1, AF10), PC11 (E9, AF10)
D5PB6 (C5, AF10), PI4 (D10, AF10), PD3 (E8, AF4)
D6PI6 (B9, AF10), PB8 (C4, AF10), PE5 (E4, AF10)
D7PI7 (B2, AF10), PB9 (D4, AF10), PE6 (E3, AF10)
D8PI1 (B11, AF10), PC10 (D9, AF10)
D9PI2 (B10, AF10), PC12 (F8, AF10)
D10PB5 (B5, AF10), PI3 (C10, AF10), PD6 (E7, AF4)
D11PH15 (B12, AF10), PD2 (D8, AF10), PF10 (H4, AF10)
D12PB4 (NJTRST) (A5, AF10), PF11 (M5, AF10)
D13PI0 (A12, AF10), PG15 (C6, AF10)
HSYNCPD8 (K10, AF10), PA4 (N2, AF10), PH8 (N10, AF10)
PIXCLKPD9 (K9, AF10), PA6 (L4, AF4), PH5 (L9, AF10)
VSYNCPB7 (D5, AF10), PI5 (E10, AF10)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (D1, AF11), PF12 (N6, AF11)
B1PB8 (C4, AF11), PF13 (M6, AF11), PB2 (N5, AF11)
B2PD14 (H11, AF11)
B3PD15 (H10, AF11)
B4PD0 (B8, AF11)
B5PD1 (C8, AF11)
B6PE7 (L7, AF11)
B7PE8 (K6, AF11)
CLKPD3 (E8, AF11)
DEPD6 (E7, AF11), PF11 (M5, AF9)
G0PE5 (E4, AF11), PF14 (L6, AF11)
G1PE6 (E3, AF11), PF15 (K5, AF11)
G2PE9 (J6, AF11)
G3PE10 (H6, AF11)
G4PE11 (N8, AF11)
G5PE12 (M8, AF11)
G6PE13 (L8, AF11)
G7PE14 (K7, AF11)
HSYNCPE0 (A4, AF11)
R0PE2 (D3, AF11), PC6 (F11, AF11), PG13 (G6, AF11)
R1PE3 (D2, AF11), PC7 (G11, AF11), PG6 (G12, AF9)
R2PE15 (J7, AF11)
R3PD8 (K10, AF11)
R4PD9 (K9, AF11)
R5PD10 (J10, AF11)
R6PD11 (J9, AF11)
R7PD12 (J8, AF11)
VSYNCPE1 (B4, AF11)

DSI — хост MIPI DSI

БлокСигналВыводы
DSIHOSTCKNDSIHOST_CKN (K12)
CKPDSIHOST_CKP (K11)
D0NDSIHOST_D0N (L12)
D0PDSIHOST_D0P (L11)
D1NDSIHOST_D1N (J12)
D1PDSIHOST_D1P (J11)
TEPB7 (D5, AF11), PG6 (G12, AF11), PB11 (H7, AF11), PF11 (M5, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (N12, AF9)
G1_IO2PB13 (N13, AF9)
G1_IO3PB14 (M12, AF9)
G1_IO4PB15 (L10, AF9)
G2_IO1PB4 (NJTRST) (A5, AF9)
G2_IO2PB5 (B5, AF9)
G2_IO3PB6 (C5, AF9)
G2_IO4PB7 (D5, AF9)
G3_IO1PA15 (JTDI) (A9, AF9)
G3_IO2PC10 (D9, AF9)
G3_IO3PC11 (E9, AF9)
G3_IO4PC12 (F8, AF9)
G4_IO1PC6 (F11, AF9)
G4_IO2PC7 (G11, AF9)
G4_IO3PC8 (F9, AF9)
G4_IO4PC9 (G13, AF9)
G5_IO1PE10 (H6, AF9)
G5_IO2PE11 (N8, AF9)
G5_IO3PE12 (M8, AF9)
G5_IO4PE13 (L8, AF9)
G6_IO1PD10 (J10, AF9)
G6_IO2PD11 (J9, AF9)
G6_IO3PD12 (J8, AF9)
G6_IO4PD13 (H8, AF9)
G7_IO1PE2 (D3, AF9)
G7_IO2PE3 (D2, AF9)
G7_IO3PE4 (D1, AF9)
G7_IO4PE5 (E4, AF9)
G8_IO1PF14 (L6, AF9)
G8_IO2PF15 (K5, AF9)
G8_IO3PG0 (J5, AF9)
G8_IO4PG1 (H5, AF9)
SYNCPD2 (D8, AF9), PB10 (N9, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (C7, AF6), PB2 (N5, AF6)
CKIN1PD7 (F7, AF6), PB13 (N13, AF6)
CKIN2PE8 (K6, AF6), PB15 (L10, AF6)
CKIN3PE5 (E4, AF6), PC6 (F11, AF6)
CKIN4PC1 (J3, AF6), PE11 (N8, AF6)
CKIN5PB7 (D5, AF6), PE13 (L8, AF6)
CKIN6PB9 (D4, AF6), PF14 (L6, AF6)
CKIN7PD1 (C8, AF6), PB11 (H7, AF6)
CKOUTPB8 (C4, AF5), PG7 (G10, AF6), PF10 (H4, AF6), PC2 (J4, AF6), PE9 (J6, AF6)
DATIN0PD3 (E8, AF6), PB1 (L5, AF6)
DATIN1PD6 (E7, AF6), PB12 (N12, AF6)
DATIN2PE7 (L7, AF6), PB14 (M12, AF6)
DATIN3PE4 (D1, AF6), PC7 (G11, AF6)
DATIN4PE10 (H6, AF6), PC0 (J2, AF6)
DATIN5PB6 (C5, AF6), PE12 (M8, AF6)
DATIN6PB8 (C4, AF6), PF13 (M6, AF6)
DATIN7PD0 (B8, AF6), PB10 (N9, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A10, AF0)
JTDIPA15 (JTDI) (A9, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A6, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (A11, AF0)
TRACECLKPE2 (D3, AF0)
TRACED0PE3 (D2, AF0), PC9 (G13, AF0), PC1 (J3, AF0)
TRACED1PE4 (D1, AF0), PC10 (D9, AF0)
TRACED2PD2 (D8, AF0), PE5 (E4, AF0)
TRACED3PE6 (E3, AF0), PC12 (F8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (N1)
MCOPA8 (E11, AF0)
OSC_INPH0-OSC_IN (H1)
OSC_OUTPH1-OSC_OUT (J1)
OSC32_INPC14-OSC32_IN (F1)
OSC32_OUTPC15-OSC32_OUT (G1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (E1)
RTC_TAMP2PA0 (K3)
RTC_TAMP3PE6 (E3)
SYS_WKUP1PA0 (K3)
SYS_WKUP2PC13 (E1)
SYS_WKUP3PE6 (E3)
SYS_WKUP4PA2 (N1)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PI10ввод-выводOCTOSPIM_P2_IO1 (AF5)
A2PH2ввод-выводOCTOSPIM_P1_IO4 (AF3)
A3VDDпитание—
A4PE0ввод-выводDCMI_D2 (AF10), FMC_NBL0 (AF12), LTDC_HSYNC (AF11), TIM16_CH1 (AF14), TIM4_ETR (AF2)
A5PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
A6PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A7VSSпитание—
A8VDDпитание—
A9PA15 (JTDI)ввод-выводADC1_EXTI15, SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A10PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
A11PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
A12PI0ввод-выводDCMI_D13 (AF10), OCTOSPIM_P1_IO5 (AF3), SPI2_NSS (AF5), TIM5_CH4 (AF2)
A13PH14ввод-выводDCMI_D4 (AF10), TIM8_CH2N (AF3)
B1PI9ввод-выводCAN1_RX (AF9), DAC1_EXTI9, OCTOSPIM_P2_IO2 (AF5)
B2PI7ввод-выводDCMI_D7 (AF10), TIM8_CH3 (AF3)
B3VSSпитание—
B4PE1ввод-выводDCMI_D3 (AF10), FMC_NBL1 (AF12), LTDC_VSYNC (AF11), TIM17_CH1 (AF14)
B5PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
B6VDDIO2питание—
B7PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
B8PD0ввод-выводCAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B4 (AF11), SPI2_NSS (AF5)
B9PI6ввод-выводDCMI_D6 (AF10), OCTOSPIM_P2_CLK (AF5), TIM8_CH2 (AF3)
B10PI2ввод-выводDCMI_D9 (AF10), SPI2_MISO (AF5), TIM8_CH4 (AF3)
B11PI1ввод-выводDCMI_D8 (AF10), SPI2_SCK (AF5)
B12PH15ввод-выводADC1_EXTI15, DCMI_D11 (AF10), OCTOSPIM_P2_IO6 (AF5), TIM8_CH3N (AF3)
B13PH12ввод-выводDCMI_D3 (AF10), OCTOSPIM_P2_IO7 (AF5), TIM5_CH3 (AF2)
C1VDDпитание—
C2VSSпитание—
C3PI11ввод-выводADC1_EXTI11, OCTOSPIM_P2_IO0 (AF5)
C4PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LTDC_B1 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C5PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
C6PG15ввод-выводADC1_EXTI15, DCMI_D13 (AF10), I2C1_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P2_DQS (AF5)
C7PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
C8PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), LTDC_B5 (AF11), SPI2_SCK (AF5)
C9PH13ввод-выводCAN1_TX (AF9), TIM8_CH1N (AF3)
C10PI3ввод-выводDCMI_D10 (AF10), SPI2_MOSI (AF5), TIM8_ETR (AF3)
C11PH9ввод-выводDAC1_EXTI9, DCMI_D0 (AF10), I2C3_SMBA (AF4), OCTOSPIM_P2_IO4 (AF5)
C12VSSпитание—
C13VDDпитание—
D1PE4ввод-выводDCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), LTDC_B0 (AF11), SAI1_D2 (AF3), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
D2PE3ввод-выводFMC_A19 (AF12), LTDC_R1 (AF11), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
D3PE2ввод-выводFMC_A23 (AF12), LTDC_R0 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
D4PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
D5PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), DSIHOST_TE (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
D6PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
D7PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
D8PD2ввод-выводDCMI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
D9PC10ввод-выводDCMI_D8 (AF10), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
D10PI4ввод-выводDCMI_D5 (AF10), TIM8_BKIN (AF3)
D11PA10ввод-выводDCMI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D12VDDUSBпитание—
D13PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
E1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
E2VBATпитание—
E3PE6ввод-выводDCMI_D7 (AF10), FMC_A22 (AF12), LTDC_G1 (AF11), RTC_TAMP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
E4PE5ввод-выводDCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), LTDC_G0 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
E5PH3-BOOT0ввод-вывод—
E6PG11ввод-выводADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
E7PD6ввод-выводDCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), LTDC_DE (AF11), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
E8PD3ввод-выводDCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), LTDC_CLK (AF11), OCTOSPIM_P2_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
E9PC11ввод-выводADC1_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
E10PI5ввод-выводDCMI_VSYNC (AF10), OCTOSPIM_P2_NCS (AF5), TIM8_CH1 (AF3)
E11PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
E12PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E13PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10)
F1PC14-OSC32_INввод-выводRCC_OSC32_IN
F2VSSпитание—
F3PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4), OCTOSPIM_P2_IO2 (AF5)
F4PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5)
F5PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5)
F6PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
F7PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPIM_P1_IO7 (AF10), USART2_CK (AF7)
F8PC12ввод-выводDCMI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
F9PC8ввод-выводDCMI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
F10PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
F11PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LTDC_R0 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F12VDDIO2питание—
F13VSSпитание—
G1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
G2VDDпитание—
G3PF3ввод-выводFMC_A3 (AF12), OCTOSPIM_P2_IO3 (AF5)
G4PF4ввод-выводFMC_A4 (AF12), OCTOSPIM_P2_CLK (AF5)
G5PF5ввод-выводFMC_A5 (AF12)
G6PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), LTDC_R0 (AF11), USART1_CK (AF7)
G7PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
G8PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
G9PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
G10PG7ввод-выводDFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13)
G11PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LTDC_R1 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
G12PG6ввод-выводDSIHOST_TE (AF11), I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_R1 (AF9), OCTOSPIM_P1_DQS (AF3)
G13PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
H1PH0-OSC_INввод-выводRCC_OSC_IN
H2VSSпитание—
H3NRSTсброс—
H4PF10ввод-выводDCMI_D11 (AF10), DFSDM1_CKOUT (AF6), OCTOSPIM_P1_CLK (AF3), SAI1_D3 (AF13), TIM15_CH2 (AF14)
H5PG1ввод-выводFMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9)
H6PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), LTDC_G3 (AF11), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
H7PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), DSIHOST_TE (AF11), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
H8PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
H9PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
H10PD15ввод-выводADC1_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LTDC_B3 (AF11), TIM4_CH4 (AF2)
H11PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LTDC_B2 (AF11), TIM4_CH3 (AF2)
H12VSSпитание—
H13VDDпитание—
J1PH1-OSC_OUTввод-выводRCC_OSC_OUT
J2PC0ввод-выводADC1_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SAI2_FS_A (AF13)
J3PC1ввод-выводADC1_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
J4PC2ввод-выводADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
J5PG0ввод-выводFMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9)
J6PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), LTDC_G2 (AF11), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
J7PE15ввод-выводADC1_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R2 (AF11), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)
J8PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), LTDC_R7 (AF11), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
J9PD11ввод-выводADC1_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), LTDC_R6 (AF11), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
J10PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_R5 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
J11DSIHOST_D1PслужебныйDSIHOST_D1P
J12DSIHOST_D1NслужебныйDSIHOST_D1N
J13VSSDSIпитание—
K1PC3ввод-выводADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
K2VSSA/VREF-питание—
K3PA0ввод-выводADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
K4PC4ввод-выводADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), USART3_TX (AF7)
K5PF15ввод-выводADC1_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), LTDC_G1 (AF11), TSC_G8_IO2 (AF9)
K6PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), LTDC_B7 (AF11), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
K7PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_G7 (AF11), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
K8PH4ввод-выводI2C2_SCL (AF4), OCTOSPIM_P2_DQS (AF5)
K9PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LTDC_R4 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7)
K10PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LTDC_R3 (AF11), USART3_TX (AF7)
K11DSIHOST_CKPслужебныйDSIHOST_CKP
K12DSIHOST_CKNслужебныйDSIHOST_CKN
K13VSSDSIпитание—
L1VREF+служебныйVREFBUF_OUT
L2VDDAпитание—
L3PA5ввод-выводADC1_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
L4PA6ввод-выводADC1_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
L5PB1ввод-выводADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
L6PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4), LTDC_G0 (AF11), TSC_G8_IO1 (AF9)
L7PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), LTDC_B6 (AF11), SAI1_SD_B (AF13), TIM1_ETR (AF1)
L8PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_G6 (AF11), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
L9PH5ввод-выводDCMI_PIXCLK (AF10), I2C2_SDA (AF4)
L10PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
L11DSIHOST_D0PслужебныйDSIHOST_D0P
L12DSIHOST_D0NслужебныйDSIHOST_D0N
L13VCAPDSIпитание—
M1PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
M2PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
M3VSSпитание—
M4PA7ввод-выводADC1_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
M5PF11ввод-выводADC1_EXTI11, DCMI_D12 (AF10), DSIHOST_TE (AF11), LTDC_DE (AF9)
M6PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4), LTDC_B1 (AF11)
M7VSSпитание—
M8PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_G5 (AF11), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
M9PH10ввод-выводDCMI_D1 (AF10), OCTOSPIM_P2_IO5 (AF5), TIM5_CH1 (AF2)
M10PH11ввод-выводADC1_EXTI11, DCMI_D2 (AF10), OCTOSPIM_P2_IO6 (AF5), TIM5_CH2 (AF2)
M11VSSпитание—
M12PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
M13VDDDSIпитание—
N1PA2ввод-выводADC1_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
N2PA4ввод-выводADC1_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), OCTOSPIM_P1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
N3VDDпитание—
N4PB0ввод-выводADC1_IN15, COMP1_OUT (AF12), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
N5PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), LTDC_B1 (AF11), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
N6PF12ввод-выводFMC_A6 (AF12), LTDC_B0 (AF11), OCTOSPIM_P2_DQS (AF5)
N7VDDпитание—
N8PE11ввод-выводADC1_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G4 (AF11), OCTOSPIM_P1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
N9PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
N10PH8ввод-выводDCMI_HSYNC (AF10), I2C3_SDA (AF4), OCTOSPIM_P2_IO3 (AF5)
N11VDDпитание—
N12PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
N13PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VCAPDSIL13вывод стабилизатора блока DSI для внешнего конденсатора
VDDA3, A8, C1, C13, G2, H13, N3, N7, N11питание цифровой части и линий ввода-вывода
VDDAL2питание аналоговой части: АЦП, ЦАП, генераторы
VDDDSIM13питание блока DSI
VDDIO2B6, F12питание отдельной группы линий ввода-вывода
VDDUSBD12питание приёмопередатчика USB
VSSA7, B3, C2, C12, F2, F13, H2, H12, M3, M7, M11общий провод (земля)
VSSA/VREF-K2общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VSSDSIJ13, K13общий провод блока DSI
NRSTH3сброс, активный уровень — низкий
DSIHOST_CKNK12линия интерфейса DSI
DSIHOST_CKPK11линия интерфейса DSI
DSIHOST_D0NL12линия интерфейса DSI
DSIHOST_D0PL11линия интерфейса DSI
DSIHOST_D1NJ12линия интерфейса DSI
DSIHOST_D1PJ11линия интерфейса DSI
VREF+L1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L4S9AIIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L4S9AISTM32L4S9AIIx2 МБ640 КБ

Линейка STM32L4R9/S9, семейство STM32L4+, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L4R9AG, STM32L4R9AISTM32L4R9/S9169 из 169выводы совпадают полностьютолько у этого: AES, HASH

Частые вопросы

На каких выводах USART1 у STM32L4S9AI?

В корпусе UFBGA169 сигнал USART1_TX выведен на PG9 (шарик B7, AF7) или PB6 (шарик C5, AF7) или PA9 (шарик E12, AF7), USART1_RX — на PB7 (шарик D5, AF7) или PG10 (шарик D6, AF7) или PA10 (шарик D11, AF7).

Где у STM32L4S9AI выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L4S9AI?

I2C1_SCL — PB8 (шарик C4, AF4) или PB6 (шарик C5, AF4), I2C1_SDA — PB9 (шарик D4, AF4) или PB7 (шарик D5, AF4) или PG13 (шарик G6, AF4).

Сколько выводов ввода-вывода у STM32L4S9AI в корпусе UFBGA169?

131 из 169. Ещё 30 выводов заняты питанием и землёй, остальные 8 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L4S9AI?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
