STM32L552CE в корпусе UFQFPN48: распиновка

STM32L552CE — микроконтроллер STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 110 МГц
Флеш-память
512 КБ
ОЗУ
256 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
36
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

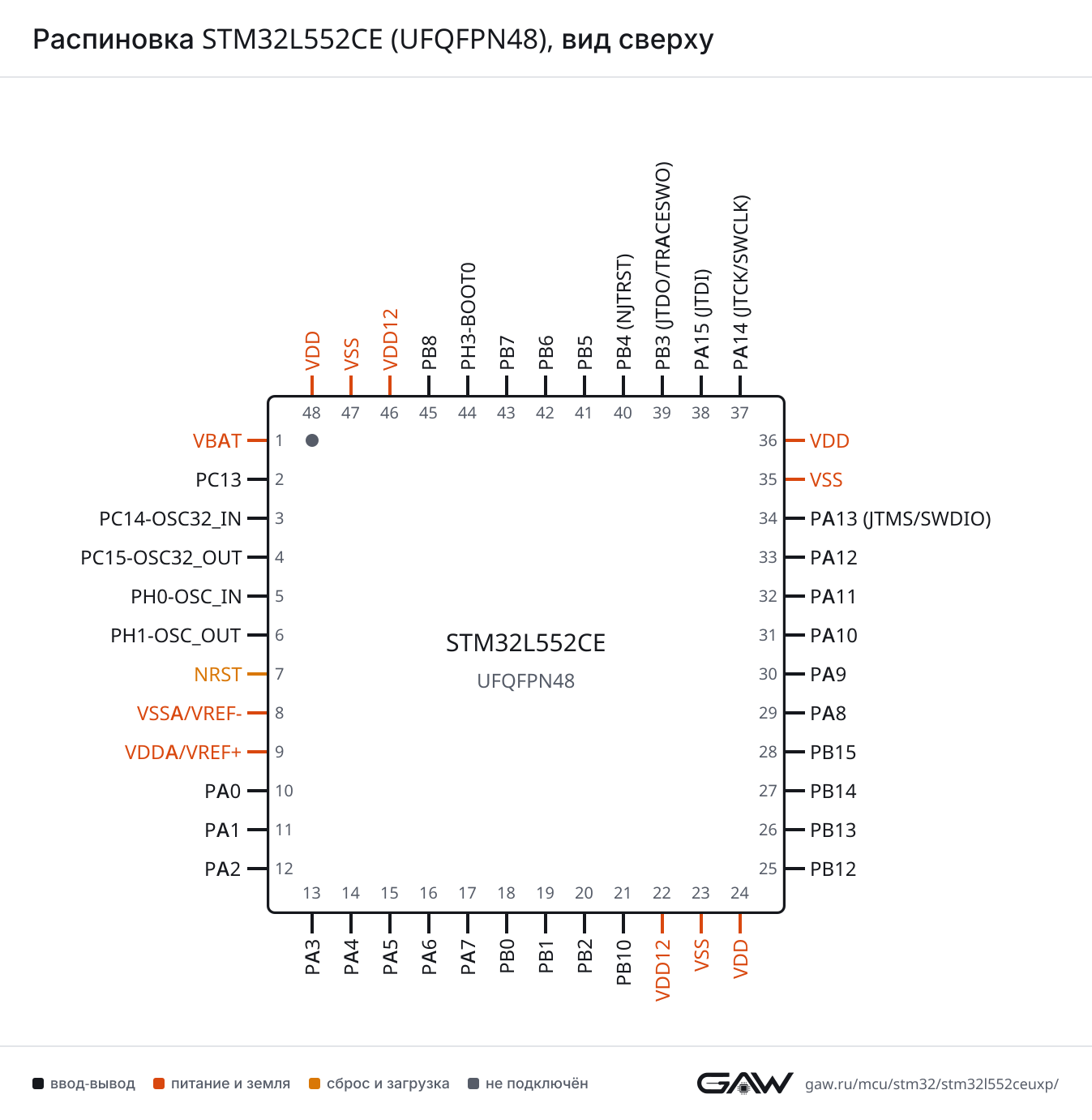

Распиновка STM32L552CE в корпусе UFQFPN48, вид сверхуSTM32L552CEUFQFPN48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSSA/VREF- — вывод 88VSSA/VREF-VDDA/VREF+ — вывод 99VDDA/VREF+PA0 — вывод 10: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS10PA0PA1 — вывод 11: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPI1_DQS, OPAMP1_VINM, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS11PA1PA2 — вывод 12: ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TX12PA2PA3 — вывод 13: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX13PA3PA4 — вывод 14: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, OCTOSPI1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK14PA4PA5 — вывод 15: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N15PA5PA6 — вывод 16: ADC1_IN11, ADC2_IN11, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS16PA6PA7 — вывод 17: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPI1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N17PA7PB0 — вывод 18: ADC1_IN15, ADC2_IN15, COMP1_OUT, OCTOSPI1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK18PB0PB1 — вывод 19: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS19PB1PB2 — вывод 20: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPI1_DQS, RTC_OUT2, UCPD1_FRSTX120PB2PB10 — вывод 21: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_OUT, LPUART1_RX, OCTOSPI1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX21PB10VDD12 — вывод 2222VDD12VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK25PB12PB13 — вывод 26: DFSDM1_CKIN1, I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, UCPD1_FRSTX2, USART3_CTS, USART3_NSS26PB13PB14 — вывод 27: DFSDM1_DATIN2, I2C2_SDA, LPTIM3_ETR, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTS27PB14PB15 — вывод 28: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC228PB15PA8 — вывод 29: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX30PA9PA10 — вывод 31: CRS_SYNC, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX31PA10PA11 — вывод 32: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM32PA11PA12 — вывод 33: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP33PA12PA13 (JTMS/SWDIO) — вывод 34: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOE34PA13 (JTMS/SWDIO)VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 (JTCK/SWCLK) — вывод 37: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B37PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 38: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI2_FS_B, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTS38PA15 (JTDI)PB3 (JTDO/TRACESWO) — вывод 39: COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS39PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 40: COMP2_INP, DEBUG_NJTRST, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, USART1_CTS, USART1_NSS40PB4 (NJTRST)PB5 — вывод 41: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UCPD1_DBCC1, USART1_CK41PB5PB6 — вывод 42: COMP2_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX42PB6PB7 — вывод 43: COMP2_INM, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX43PB7PH3-BOOT0 — вывод 4444PH3-BOOT0PB8 — вывод 45: DFSDM1_CKOUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM4_CH345PB8VDD12 — вывод 4646VDD12VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L552CE (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1347 × 1381 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7), PB5 (41, AF7)
CTSPA11 (32, AF7), PB4 (NJTRST) (40, AF7)
DEPA12 (33, AF7), PB3 (JTDO/TRACESWO) (39, AF7)
NSSPA11 (32, AF7), PB4 (NJTRST) (40, AF7)
RTSPA12 (33, AF7), PB3 (JTDO/TRACESWO) (39, AF7)
RXPA10 (31, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0 (10, AF7)
DEPA1 (11, AF7)
NSSPA0 (10, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7), PA15 (JTDI) (38, AF3)
TXPA2 (12, AF7)
USART3CKPB0 (18, AF7), PB12 (25, AF7)
CTSPA6 (16, AF7), PB13 (26, AF7)
DEPB1 (19, AF7), PB14 (27, AF7), PA15 (JTDI) (38, AF7)
NSSPA6 (16, AF7), PB13 (26, AF7)
RTSPB1 (19, AF7), PB14 (27, AF7), PA15 (JTDI) (38, AF7)
TXPB10 (21, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (43)
DEPA15 (JTDI) (38, AF8)
RTSPA15 (JTDI) (38, AF8)
RXPA1 (11, AF8)
TXPA0 (10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (16, AF8), PB13 (26, AF8)
DEPB1 (19, AF8), PB12 (25, AF8)
RTSPB1 (19, AF8), PB12 (25, AF8)
RXPA3 (13, AF8), PB10 (21, AF8)
TXPA2 (12, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PA11 (32, AF5), PB4 (NJTRST) (40, AF5)
MOSIPA7 (17, AF5), PA12 (33, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PB0 (18, AF5), PA15 (JTDI) (38, AF5)
SCKPA1 (11, AF5), PA5 (15, AF5), PB3 (JTDO/TRACESWO) (39, AF5)
SPI2MISOPB14 (27, AF5)
MOSIPB15 (28, AF5)
NSSPB12 (25, AF5)
SCKPB10 (21, AF5), PB13 (26, AF5), PA9 (30, AF3)
SPI3MISOPB4 (NJTRST) (40, AF6)
MOSIPB5 (41, AF6)
NSSPA4 (14, AF6), PA15 (JTDI) (38, AF6)
SCKPB3 (JTDO/TRACESWO) (39, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF4), PB8 (45, AF4)
SDAPB7 (43, AF4)
SMBAPA1 (11, AF4), PA14 (JTCK/SWCLK) (37, AF4), PB5 (41, AF4)
I2C2SCLPB10 (21, AF4), PB13 (26, AF4)
SDAPB14 (27, AF4)
SMBAPB12 (25, AF4)
I2C3SCLPA7 (17, AF4)
SDAPB4 (NJTRST) (40, AF4)
SMBAPB2 (20, AF4)
I2C4SCLPB10 (21, AF3), PB6 (42, AF5)
SDAPB7 (43, AF5)
SMBAPA14 (JTCK/SWCLK) (37, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (32, AF9), PB8 (45, AF9)
TXPA12 (33, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (32, AF10)
DPPA12 (33, AF10)
NOEPA13 (JTMS/SWDIO) (34, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (38)
CC2PB15 (28)
DBCC1PB5 (41)
DBCC2PB14 (27)
FRSTX1PA2 (12, AF11), PB2 (20, AF11)
FRSTX2PB13 (26, AF11)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (13, AF10), PB10 (21, AF10)
DQSPA1 (11, AF10), PB2 (20, AF10)
IO0PB1 (19, AF10)
IO1PB0 (18, AF10)
IO2PA7 (17, AF10)
IO3PA6 (16, AF10)
NCLKPB12 (25, AF10), PB5 (41, AF3)
NCSPA2 (12, AF10), PA4 (14, AF3)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA3 (13, AF3), PB8 (45, AF3)
CK2PA8 (29, AF3)
D1PA10 (31, AF3)
EXTCLKPA0 (10, AF13), PB0 (18, AF13)
FS_APA9 (30, AF13)
FS_BPA4 (14, AF13), PA14 (JTCK/SWCLK) (37, AF13), PB6 (42, AF13)
MCLK_APA3 (13, AF13), PB8 (45, AF13)
MCLK_BPB4 (NJTRST) (40, AF13)
SCK_APB10 (21, AF13), PA8 (29, AF13)
SCK_BPB3 (JTDO/TRACESWO) (39, AF13)
SD_APA10 (31, AF13)
SD_BPA13 (JTMS/SWDIO) (34, AF13), PB5 (41, AF13)
SAI2EXTCLKPA2 (12, AF13)
FS_APB12 (25, AF13)
FS_BPA15 (JTDI) (38, AF13)
MCLK_APB14 (27, AF13)
SCK_APB13 (26, AF13)
SD_APB15 (28, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (JTDI) (38)
IN5PA0 (10)
IN6PA1 (11)
IN7PA2 (12)
IN8PA3 (13)
IN9PA4 (14)
IN10PA5 (15)
IN11PA6 (16)
IN12PA7 (17)
IN15PB0 (18)
IN16PB1 (19)
ADC2EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (JTDI) (38)
IN5PA0 (10)
IN6PA1 (11)
IN7PA2 (12)
IN8PA3 (13)
IN9PA4 (14)
IN10PA5 (15)
IN11PA6 (16)
IN12PA7 (17)
IN15PB0 (18)
IN16PB1 (19)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (30)
OUT1PA4 (14)
OUT2PA5 (15)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (19)
INPPA2 (12), PB2 (20)
OUTPB0 (18, AF12), PB10 (21, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (39), PB7 (43)
INPPB4 (NJTRST) (40), PB6 (42)
OUTPB5 (41, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (11)
VINPPA0 (10)
VOUTPA3 (13)
OPAMP2VINMPA7 (17)
VINPPA6 (16)
VOUTPB0 (18)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF12), PB12 (25, AF3)
BKIN2PA11 (32, AF12)
CH1PA8 (29, AF1)
CH1NPA7 (17, AF1), PB13 (26, AF1)
CH2PA9 (30, AF1)
CH2NPB0 (18, AF1), PB14 (27, AF1)
CH3PA10 (31, AF1)
CH3NPB1 (19, AF1), PB15 (28, AF1)
CH4PA11 (32, AF1)
ETRPA12 (33, AF1)
TIM2CH1PA0 (10, AF1), PA5 (15, AF1), PA15 (JTDI) (38, AF1)
CH2PA1 (11, AF1), PB3 (JTDO/TRACESWO) (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1)
ETRPA0 (10, AF14), PA5 (15, AF2), PA15 (JTDI) (38, AF2)
TIM3CH1PA6 (16, AF2), PB4 (NJTRST) (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF2)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM4CH1PB6 (42, AF2)
CH2PB7 (43, AF2)
CH3PB8 (45, AF2)
TIM5CH1PA0 (10, AF2)
CH2PA1 (11, AF2)
CH3PA2 (12, AF2)
CH4PA3 (13, AF2)
TIM8BKINPA6 (16, AF13), PB7 (43, AF13)
BKIN2PB6 (42, AF12)
CH1NPA5 (15, AF3), PA7 (17, AF3)
CH2NPB0 (18, AF3), PB14 (27, AF3)
CH3NPB1 (19, AF3), PB15 (28, AF3)
ETRPA0 (10, AF3)
TIM15BKINPB12 (25, AF14), PA9 (30, AF14)
CH1PA2 (12, AF14), PB14 (27, AF14)
CH1NPA1 (11, AF14), PB13 (26, AF14)
CH2PA3 (13, AF14), PB15 (28, AF14)
TIM16BKINPB5 (41, AF14)
CH1PA6 (16, AF14), PB8 (45, AF14)
CH1NPB6 (42, AF14)
TIM17BKINPA10 (31, AF14), PB4 (NJTRST) (40, AF14)
CH1PA7 (17, AF14)
CH1NPB7 (43, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (42, AF1)
IN1PB5 (41, AF1)
IN2PB7 (43, AF1)
OUTPB2 (20, AF1), PA14 (JTCK/SWCLK) (37, AF1)
LPTIM2ETRPA5 (15, AF14)
IN1PB1 (19, AF14)
OUTPA4 (14, AF14), PA8 (29, AF14)
LPTIM3ETRPB14 (27, AF2)
IN1PB13 (26, AF2)
OUTPB10 (21, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (20)
REFINPB15 (28, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (25, AF9)
G1_IO2PB13 (26, AF9)
G1_IO3PB14 (27, AF9)
G2_IO1PB4 (NJTRST) (40, AF9)
G2_IO2PB5 (41, AF9)
G2_IO3PB6 (42, AF9)
G2_IO4PB7 (43, AF9)
SYNCPB10 (21, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (20, AF6)
CKIN1PB13 (26, AF6)
CKIN2PB15 (28, AF6)
CKOUTPB8 (45, AF5)
DATIN0PB1 (19, AF6)
DATIN1PB12 (25, AF6)
DATIN2PB14 (27, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (37, AF0)
JTDIPA15 (JTDI) (38, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (39, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (34, AF0)
NJTRSTPB4 (NJTRST) (40, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (12)
MCOPA8 (29, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (10)
PWR_WKUP2PC13 (2)
PWR_WKUP4PA2 (12)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (10)
TAMP_IN5PA1 (11)
TAMP_OUT1PA0 (10)
TAMP_OUT2PC13 (2)
TAMP_OUT4PA1 (11)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSA/VREF-питание—
9VDDA/VREF+питание—
10PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
11PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
12PA2ввод-выводADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
13PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
14PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
15PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
16PA6ввод-выводADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
17PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
18PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
19PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
20PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11)
21PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
22VDD12питание—
23VSSпитание—
24VDDпитание—
25PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
26PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
27PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
28PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
29PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
30PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
31PA10ввод-выводCRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
32PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
33PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
34PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
35VSSпитание—
36VDDпитание—
37PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13)
38PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
39PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
40PB4 (NJTRST)ввод-выводCOMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
41PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UCPD1_DBCC1, USART1_CK (AF7)
42PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
43PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7)
44PH3-BOOT0ввод-вывод—
45PB8ввод-выводDFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
46VDD12питание—
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDD1222, 46—
VDDA/VREF+9питание аналоговой части, объединённое с опорным напряжением АЦП
VSS23, 35, 47общий провод (земля)
VSSA/VREF-8общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L552CEUxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L552CESTM32L552CEUxP512 КБ256 КБ

Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L562CEUxPSTM32L5x248 из 48выводы совпадают полностьютолько у него: AES, PKA
STM32L552CC, STM32L552CESTM32L5x246 из 4822: VDD12 → PB11; 46: VDD12 → PB9
STM32L562CEUxSTM32L5x246 из 4822: VDD12 → PB11; 46: VDD12 → PB9только у него: AES, PKA
STM32L4P5CGSTM32L4P5/Q546 из 4836: VDD → VDDUSB; 45: PB8 → PB9только у этого: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; только у него: CAN1, DMA2D, LTDC, OCTOSPI2, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L4Q5CGUxPSTM32L4P5/Q546 из 4836: VDD → VDDUSB; 45: PB8 → PB9только у этого: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; только у него: AES, CAN1, DMA2D, LTDC, OCTOSPI2, PKA, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L412CBUxPSTM32L4x246 из 4836: VDD → VDDUSB; 45: PB8 → PB9только у этого: COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI1, SAI2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UCPD1, VREFBUF; только у него: QUADSPI; частота до 110 и 80 МГц; флеш-память до 512 и 128 КБ; ОЗУ 256 и 40 КБ
STM32L431CB, STM32L431CCSTM32L4x146 из 4822: VDD12 → PB11; 46: VDD12 → PB9только у этого: ADC2, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UCPD1, USB, VREFBUF; только у него: CAN1, QUADSPI, SWPMI1; частота до 110 и 80 МГц; флеш-память до 512 и 256 КБ; ОЗУ 256 и 64 КБ
STM32L451CC, STM32L451CESTM32L4x146 из 4822: VDD12 → PB11; 46: VDD12 → PB9только у этого: ADC2, FDCAN1, HASH, LPTIM3, OCTOSPI1, OPAMP2, SAI2, TIM17, TIM4, TIM5, TIM7, TIM8, UCPD1, USB, VREFBUF; только у него: CAN1, QUADSPI; частота до 110 и 80 МГц; ОЗУ 256 и 160 КБ
STM32F410C8, STM32F410CBSTM32F41045 из 4822: VDD12 → VCAP1; 44: PH3 → BOOT0; 46: VDD12 → PB9только у этого: ADC2, COMP1, COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C3, I2C4, IRTIM, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OPAMP1, OPAMP2, SAI1, SAI2, SPI3, TIM15, TIM16, TIM17, TIM2, TIM3, TIM4, TIM7, TIM8, TSC, UART4, UCPD1, USART3, USB, VREFBUF; только у него: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM9, USART6; частота до 110 и 100 МГц; флеш-память до 512 и 128 КБ; ОЗУ 256 и 32 КБ
STM32L4P5CG, STM32L4P5CESTM32L4P5/Q545 из 4822: VDD12 → PB11; 36: VDD → VDDUSB; 46: VDD12 → PB9только у этого: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; только у него: CAN1, DMA2D, LTDC, OCTOSPI2, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L4Q5CGUxSTM32L4P5/Q545 из 4822: VDD12 → PB11; 36: VDD → VDDUSB; 46: VDD12 → PB9только у этого: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; только у него: AES, CAN1, DMA2D, LTDC, OCTOSPI2, PKA, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L412C8STM32L4x245 из 4822: VDD12 → PB11; 36: VDD → VDDUSB; 46: VDD12 → PB9только у этого: COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI1, SAI2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UCPD1, VREFBUF; только у него: QUADSPI; частота до 110 и 80 МГц; флеш-память до 512 и 64 КБ; ОЗУ 256 и 40 КБ

Частые вопросы

На каких выводах USART1 у STM32L552CE?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).

Где у STM32L552CE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 34, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L552CE?

I2C1_SCL — PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PB7 (вывод 43, AF4).

Сколько выводов ввода-вывода у STM32L552CE в корпусе UFQFPN48?

36 из 48. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L552CE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
