STM32L562VETx в корпусе LQFP100: распиновка

STM32L562VETx — микроконтроллер STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 83 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 110 МГц
Флеш-память
512 КБ
ОЗУ
256 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
83
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

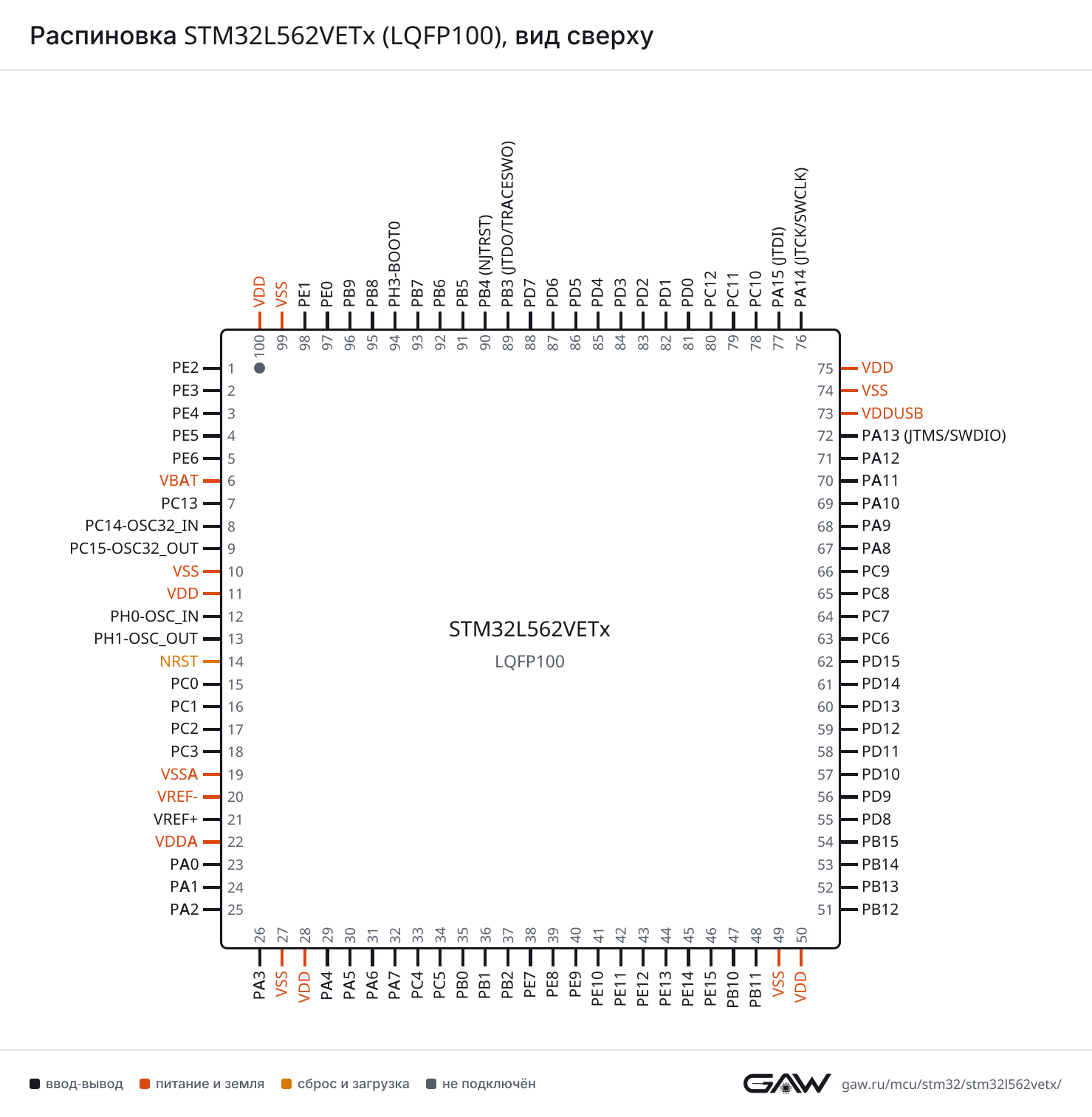

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L562VETx в корпусе LQFP100, вид сверхуSTM32L562VETxLQFP100, вид сверхуPE2 — вывод 1: DEBUG_TRACECLK, FMC_A23, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: DEBUG_TRACED0, FMC_A19, OCTOSPI1_DQS, SAI1_SD_B, TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, SAI1_D2, SAI1_FS_A, TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: DEBUG_TRACED2, DFSDM1_CKIN3, FMC_A21, SAI1_CK2, SAI1_SCK_A, TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: DEBUG_TRACED3, FMC_A22, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TAMP_OUT6, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDPH0-OSC_IN — вывод 12: RCC_OSC_IN12PH0-OSC_INPH1-OSC_OUT — вывод 13: RCC_OSC_OUT13PH1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SAI2_FS_A, SDMMC1_D515PC0PC1 — вывод 16: ADC1_IN2, ADC2_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSI16PC1PC2 — вывод 17: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISO17PC2PC3 — вывод 18: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_OUT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI18PC3VSSA — вывод 1919VSSAVREF- — вывод 2020VREF-VREF+ — вывод 21: VREFBUF_OUT21VREF+VDDA — вывод 2222VDDAPA0 — вывод 23: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS23PA0PA1 — вывод 24: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPI1_DQS, OPAMP1_VINM, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS24PA1PA2 — вывод 25: ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TX25PA2PA3 — вывод 26: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX26PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, OCTOSPI1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK29PA4PA5 — вывод 30: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N30PA5PA6 — вывод 31: ADC1_IN11, ADC2_IN11, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS31PA6PA7 — вывод 32: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPI1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N32PA7PC4 — вывод 33: ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7, USART3_TX33PC4PC5 — вывод 34: ADC1_IN14, ADC2_IN14, COMP1_INP, PWR_WKUP5, SAI1_D3, TAMP_IN4, TAMP_OUT5, USART3_RX34PC5PB0 — вывод 35: ADC1_IN15, ADC2_IN15, COMP1_OUT, OCTOSPI1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK35PB0PB1 — вывод 36: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS36PB1PB2 — вывод 37: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPI1_DQS, RTC_OUT2, UCPD1_FRSTX137PB2PE7 — вывод 38: DFSDM1_DATIN2, FMC_D4, FMC_DA4, SAI1_SD_B, TIM1_ETR38PE7PE8 — вывод 39: DFSDM1_CKIN2, FMC_D5, FMC_DA5, SAI1_SCK_B, TIM1_CH1N39PE8PE9 — вывод 40: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH140PE9PE10 — вывод 41: FMC_D7, FMC_DA7, OCTOSPI1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO141PE10PE11 — вывод 42: ADC1_EXTI11, ADC2_EXTI11, FMC_D8, FMC_DA8, OCTOSPI1_NCS, TIM1_CH2, TSC_G5_IO242PE11PE12 — вывод 43: FMC_D9, FMC_DA9, OCTOSPI1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO343PE12PE13 — вывод 44: FMC_D10, FMC_DA10, OCTOSPI1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO444PE13PE14 — вывод 45: FMC_D11, FMC_DA11, OCTOSPI1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKIN46PE15PB10 — вывод 47: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_OUT, LPUART1_RX, OCTOSPI1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX47PB10PB11 — вывод 48: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, TIM2_CH4, USART3_RX48PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK51PB12PB13 — вывод 52: DFSDM1_CKIN1, I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, UCPD1_FRSTX2, USART3_CTS, USART3_NSS52PB13PB14 — вывод 53: DFSDM1_DATIN2, I2C2_SDA, LPTIM3_ETR, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTS53PB14PB15 — вывод 54: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC254PB15PD8 — вывод 55: FMC_D13, FMC_DA13, USART3_TX55PD8PD9 — вывод 56: DAC1_EXTI9, FMC_D14, FMC_DA14, SAI2_MCLK_A, USART3_RX56PD9PD10 — вывод 57: FMC_D15, FMC_DA15, SAI2_SCK_A, TSC_G6_IO1, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSS58PD11PD12 — вывод 59: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTS59PD12PD13 — вывод 60: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO460PD13PD14 — вывод 61: FMC_D0, FMC_DA0, TIM4_CH361PD14PD15 — вывод 62: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, TIM4_CH462PD15PC6 — вывод 63: DFSDM1_CKIN3, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO163PC6PC7 — вывод 64: DFSDM1_DATIN3, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO264PC7PC8 — вывод 65: SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO365PC8PC9 — вывод 66: DAC1_EXTI9, DEBUG_TRACED0, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_NOE66PC9PA8 — вывод 67: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK67PA8PA9 — вывод 68: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX68PA9PA10 — вывод 69: CRS_SYNC, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX69PA10PA11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM70PA11PA12 — вывод 71: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP71PA12PA13 (JTMS/SWDIO) — вывод 72: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOE72PA13 (JTMS/SWDIO)VDDUSB — вывод 7373VDDUSBVSS — вывод 7474VSSVDD — вывод 7575VDDPA14 (JTCK/SWCLK) — вывод 76: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B76PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 77: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI2_FS_B, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTS77PA15 (JTDI)PC10 — вывод 78: DEBUG_TRACED1, LPTIM3_ETR, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1, OCTOSPI1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RX79PC11PC12 — вывод 80: DEBUG_TRACED3, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK80PC12PD0 — вывод 81: FDCAN1_RX, FMC_D2, FMC_DA2, SPI2_NSS81PD0PD1 — вывод 82: FDCAN1_TX, FMC_D3, FMC_DA3, SPI2_SCK82PD1PD2 — вывод 83: DEBUG_TRACED2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS83PD2PD3 — вывод 84: DFSDM1_DATIN0, FMC_CLK, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSS84PD3PD4 — вывод 85: DFSDM1_CKIN0, FMC_NOE, OCTOSPI1_IO4, SPI2_MOSI, USART2_DE, USART2_RTS85PD4PD5 — вывод 86: FMC_NWE, OCTOSPI1_IO5, USART2_TX86PD5PD6 — вывод 87: DFSDM1_DATIN1, FMC_NWAIT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RX87PD6PD7 — вывод 88: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPI1_IO7, USART2_CK88PD7PB3 (JTDO/TRACESWO) — вывод 89: COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS89PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 90: COMP2_INP, DEBUG_NJTRST, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSS90PB4 (NJTRST)PB5 — вывод 91: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CK91PB5PB6 — вывод 92: COMP2_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX92PB6PB7 — вывод 93: COMP2_INM, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX93PB7PH3-BOOT0 — вывод 9494PH3-BOOT0PB8 — вывод 95: DFSDM1_CKOUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH395PB8PB9 — вывод 96: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH496PB9PE0 — вывод 97: FMC_NBL0, TIM16_CH1, TIM4_ETR97PE0PE1 — вывод 98: FMC_NBL1, TIM17_CH198PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L562VETx (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1479 × 1513 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7), PB5 (91, AF7)
CTSPA11 (70, AF7), PB4 (NJTRST) (90, AF7)
DEPA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7)
NSSPA11 (70, AF7), PB4 (NJTRST) (90, AF7)
RTSPA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7)
RXPA10 (69, AF7), PB7 (93, AF7)
TXPA9 (68, AF7), PB6 (92, AF7)
USART2CKPA4 (29, AF7), PD7 (88, AF7)
CTSPA0 (23, AF7), PD3 (84, AF7)
DEPA1 (24, AF7), PD4 (85, AF7)
NSSPA0 (23, AF7), PD3 (84, AF7)
RTSPA1 (24, AF7), PD4 (85, AF7)
RXPA3 (26, AF7), PA15 (JTDI) (77, AF3), PD6 (87, AF7)
TXPA2 (25, AF7), PD5 (86, AF7)
USART3CKPB0 (35, AF7), PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPA6 (31, AF7), PB13 (52, AF7), PD11 (58, AF7)
DEPB1 (36, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7)
NSSPA6 (31, AF7), PB13 (52, AF7), PD11 (58, AF7)
RTSPB1 (36, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7)
RXPC5 (34, AF7), PB11 (48, AF7), PD9 (56, AF7), PC11 (79, AF7)
TXPC4 (33, AF7), PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (93)
DEPA15 (JTDI) (77, AF8)
RTSPA15 (JTDI) (77, AF8)
RXPA1 (24, AF8), PC11 (79, AF8)
TXPA0 (23, AF8), PC10 (78, AF8)
UART5CTSPB5 (91)
DEPB4 (NJTRST) (90, AF8)
RTSPB4 (NJTRST) (90, AF8)
RXPD2 (83, AF8)
TXPC12 (80, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (31, AF8), PB13 (52, AF8)
DEPB1 (36, AF8), PB12 (51, AF8)
RTSPB1 (36, AF8), PB12 (51, AF8)
RXPC0 (15, AF8), PA3 (26, AF8), PB10 (47, AF8)
TXPC1 (16, AF8), PA2 (25, AF8), PB11 (48, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF5), PE14 (45, AF5), PA11 (70, AF5), PB4 (NJTRST) (90, AF5)
MOSIPA7 (32, AF5), PE15 (46, AF5), PA12 (71, AF5), PB5 (91, AF5)
NSSPA4 (29, AF5), PB0 (35, AF5), PE12 (43, AF5), PA15 (JTDI) (77, AF5)
SCKPA1 (24, AF5), PA5 (30, AF5), PE13 (44, AF5), PB3 (JTDO/TRACESWO) (89, AF5)
SPI2MISOPC2 (17, AF5), PB14 (53, AF5), PD3 (84, AF5)
MOSIPC1 (16, AF3), PC3 (18, AF5), PB15 (54, AF5), PD4 (85, AF5)
NSSPB12 (51, AF5), PD0 (81, AF5), PB9 (96, AF5)
SCKPB10 (47, AF5), PB13 (52, AF5), PA9 (68, AF3), PD1 (82, AF5), PD3 (84, AF3)
SPI3MISOPC11 (79, AF6), PB4 (NJTRST) (90, AF6)
MOSIPC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6)
NSSPA4 (29, AF6), PA15 (JTDI) (77, AF6)
SCKPC10 (78, AF6), PB3 (JTDO/TRACESWO) (89, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF4), PB8 (95, AF4)
SDAPB7 (93, AF4), PB9 (96, AF4)
SMBAPA1 (24, AF4), PA14 (JTCK/SWCLK) (76, AF4), PB5 (91, AF4)
I2C2SCLPB10 (47, AF4), PB13 (52, AF4)
SDAPB11 (48, AF4), PB14 (53, AF4)
SMBAPB12 (51, AF4)
I2C3SCLPC0 (15, AF4), PA7 (32, AF4)
SDAPC1 (16, AF4), PB4 (NJTRST) (90, AF4)
SMBAPB2 (37, AF4)
I2C4SCLPB10 (47, AF3), PD12 (59, AF4), PB6 (92, AF5)
SDAPB11 (48, AF3), PD13 (60, AF4), PB7 (93, AF5)
SMBAPD11 (58, AF4), PA14 (JTCK/SWCLK) (76, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9)
TXPA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (70, AF10)
DPPA12 (71, AF10)
NOEPC9 (66, AF10), PA13 (JTMS/SWDIO) (72, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (77)
CC2PB15 (54)
DBCC1PB5 (91)
DBCC2PB14 (53)
FRSTX1PA2 (25, AF11), PB2 (37, AF11)
FRSTX2PB13 (52, AF11), PC11 (79, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (96, AF8)
CKPC12 (80, AF12)
CKINPB8 (95, AF8)
CMDPD2 (83, AF12)
D0PC8 (65, AF12)
D0DIRPC6 (63, AF8)
D1PC9 (66, AF12)
D2PC10 (78, AF12)
D3PC11 (79, AF12)
D4PB8 (95, AF12)
D5PC0 (15, AF12), PB9 (96, AF12)
D6PC6 (63, AF12)
D7PC7 (64, AF12)
D123DIRPC7 (64, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (26, AF10), PE10 (41, AF10), PB10 (47, AF10)
DQSPE3 (2, AF3), PA1 (24, AF10), PB2 (37, AF10)
IO0PB1 (36, AF10), PE12 (43, AF10)
IO1PB0 (35, AF10), PE13 (44, AF10)
IO2PA7 (32, AF10), PE14 (45, AF10)
IO3PA6 (31, AF10), PE15 (46, AF10)
IO4PC1 (16, AF10), PD4 (85, AF10)
IO5PC2 (17, AF10), PD5 (86, AF10)
IO6PC3 (18, AF10), PD6 (87, AF10)
IO7PC0 (15, AF3), PC4 (33, AF10), PD7 (88, AF10)
NCLKPE9 (40, AF10), PB12 (51, AF10), PB5 (91, AF3)
NCSPA2 (25, AF10), PA4 (29, AF3), PE11 (42, AF10), PB11 (48, AF10), PC11 (79, AF5)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF3), PA3 (26, AF3), PB8 (95, AF3)
CK2PE5 (4, AF3), PA8 (67, AF3)
D1PE6 (5, AF3), PC3 (18, AF3), PA10 (69, AF3), PD6 (87, AF3)
D2PE4 (3, AF3), PB9 (96, AF3)
D3PC5 (34, AF3)
EXTCLKPA0 (23, AF13), PB0 (35, AF13)
FS_APE4 (3, AF13), PA9 (68, AF13), PB9 (96, AF13)
FS_BPA4 (29, AF13), PE9 (40, AF13), PA14 (JTCK/SWCLK) (76, AF13), PB6 (92, AF13)
MCLK_APE2 (1, AF13), PA3 (26, AF13), PB8 (95, AF13)
MCLK_BPE10 (41, AF13), PB4 (NJTRST) (90, AF13)
SCK_APE5 (4, AF13), PB10 (47, AF13), PA8 (67, AF13)
SCK_BPE8 (39, AF13), PB3 (JTDO/TRACESWO) (89, AF13)
SD_APE6 (5, AF13), PC1 (16, AF13), PC3 (18, AF13), PA10 (69, AF13), PD6 (87, AF13)
SD_BPE3 (2, AF13), PE7 (38, AF13), PA13 (JTMS/SWDIO) (72, AF13), PB5 (91, AF13)
SAI2EXTCLKPA2 (25, AF13), PC9 (66, AF13)
FS_APC0 (15, AF13), PB12 (51, AF13), PD12 (59, AF13)
FS_BPA15 (JTDI) (77, AF13)
MCLK_APB14 (53, AF13), PD9 (56, AF13), PC6 (63, AF13)
MCLK_BPC7 (64, AF13), PC11 (79, AF13)
SCK_APB13 (52, AF13), PD10 (57, AF13)
SCK_BPC10 (78, AF13)
SD_APB15 (54, AF13), PD11 (58, AF13)
SD_BPC12 (80, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (JTDI) (77)
IN1PC0 (15)
IN2PC1 (16)
IN3PC2 (17)
IN4PC3 (18)
IN5PA0 (23)
IN6PA1 (24)
IN7PA2 (25)
IN8PA3 (26)
IN9PA4 (29)
IN10PA5 (30)
IN11PA6 (31)
IN12PA7 (32)
IN13PC4 (33)
IN14PC5 (34)
IN15PB0 (35)
IN16PB1 (36)
ADC2EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (JTDI) (77)
IN1PC0 (15)
IN2PC1 (16)
IN3PC2 (17)
IN4PC3 (18)
IN5PA0 (23)
IN6PA1 (24)
IN7PA2 (25)
IN8PA3 (26)
IN9PA4 (29)
IN10PA5 (30)
IN11PA6 (31)
IN12PA7 (32)
IN13PC4 (33)
IN14PC5 (34)
IN15PB0 (35)
IN16PB1 (36)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (33), PB1 (36)
INPPA2 (25), PC5 (34), PB2 (37)
OUTPB0 (35, AF12), PB10 (47, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (89), PB7 (93)
INPPB4 (NJTRST) (90), PB6 (92)
OUTPB11 (48, AF12), PB5 (91, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (24)
VINPPA0 (23)
VOUTPA3 (26)
OPAMP2VINMPA7 (32)
VINPPA6 (31)
VOUTPB0 (35)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, AF12), PE15 (46, AF3), PB12 (51, AF3)
BKIN2PE14 (45, AF3), PA11 (70, AF12)
CH1PE9 (40, AF1), PA8 (67, AF1)
CH1NPA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1)
CH2PE11 (42, AF1), PA9 (68, AF1)
CH2NPB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1)
CH3PE13 (44, AF1), PA10 (69, AF1)
CH3NPB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1)
CH4PE14 (45, AF1), PA11 (70, AF1)
ETRPE7 (38, AF1), PA12 (71, AF1)
TIM2CH1PA0 (23, AF1), PA5 (30, AF1), PA15 (JTDI) (77, AF1)
CH2PA1 (24, AF1), PB3 (JTDO/TRACESWO) (89, AF1)
CH3PA2 (25, AF1), PB10 (47, AF1)
CH4PA3 (26, AF1), PB11 (48, AF1)
ETRPA0 (23, AF14), PA5 (30, AF2), PA15 (JTDI) (77, AF2)
TIM3CH1PE3 (2, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (NJTRST) (90, AF2)
CH2PE4 (3, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PE5 (4, AF2), PB0 (35, AF2), PC8 (65, AF2)
CH4PE6 (5, AF2), PB1 (36, AF2), PC9 (66, AF2)
ETRPE2 (1, AF2), PD2 (83, AF2)
TIM4CH1PD12 (59, AF2), PB6 (92, AF2)
CH2PD13 (60, AF2), PB7 (93, AF2)
CH3PD14 (61, AF2), PB8 (95, AF2)
CH4PD15 (62, AF2), PB9 (96, AF2)
ETRPE0 (97, AF2)
TIM5CH1PA0 (23, AF2)
CH2PA1 (24, AF2)
CH3PA2 (25, AF2)
CH4PA3 (26, AF2)
TIM8BKINPA6 (31, AF13), PB7 (93, AF13)
BKIN2PC9 (66, AF14), PB6 (92, AF12)
CH1PC6 (63, AF3)
CH1NPA5 (30, AF3), PA7 (32, AF3)
CH2PC7 (64, AF3)
CH2NPB0 (35, AF3), PB14 (53, AF3)
CH3PC8 (65, AF3)
CH3NPB1 (36, AF3), PB15 (54, AF3)
CH4PC9 (66, AF3)
ETRPA0 (23, AF3)
TIM15BKINPB12 (51, AF14), PA9 (68, AF14)
CH1PA2 (25, AF14), PB14 (53, AF14)
CH1NPA1 (24, AF14), PB13 (52, AF14)
CH2PA3 (26, AF14), PB15 (54, AF14)
TIM16BKINPB5 (91, AF14)
CH1PA6 (31, AF14), PB8 (95, AF14), PE0 (97, AF14)
CH1NPB6 (92, AF14)
TIM17BKINPA10 (69, AF14), PB4 (NJTRST) (90, AF14)
CH1PA7 (32, AF14), PB9 (96, AF14), PE1 (98, AF14)
CH1NPB7 (93, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (18, AF1), PB6 (92, AF1)
IN1PC0 (15, AF1), PB5 (91, AF1)
IN2PC2 (17, AF1), PB7 (93, AF1)
OUTPC1 (16, AF1), PB2 (37, AF1), PA14 (JTCK/SWCLK) (76, AF1)
LPTIM2ETRPC3 (18, AF14), PA5 (30, AF14), PD11 (58, AF14)
IN1PC0 (15, AF14), PB1 (36, AF14), PD12 (59, AF14)
OUTPA4 (29, AF14), PD13 (60, AF14), PA8 (67, AF14)
LPTIM3ETRPB14 (53, AF2), PC10 (78, AF2)
IN1PB13 (52, AF2), PC11 (79, AF2)
OUTPC3 (18, AF2), PB10 (47, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (7)
OUT2PB2 (37)
REFINPB15 (54, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (58, AF12)
A17PD12 (59, AF12)
A18PD13 (60, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
ALEPD12 (59)
CLEPD11 (58)
CLKPD3 (84, AF12)
D0PD14 (61, AF12)
D1PD15 (62, AF12)
D2PD0 (81, AF12)
D3PD1 (82, AF12)
D4PE7 (38, AF12)
D5PE8 (39, AF12)
D6PE9 (40, AF12)
D7PE10 (41, AF12)
D8PE11 (42, AF12)
D9PE12 (43, AF12)
D10PE13 (44, AF12)
D11PE14 (45, AF12)
D12PE15 (46, AF12)
D13PD8 (55, AF12)
D14PD9 (56, AF12)
D15PD10 (57, AF12)
DA0PD14 (61, AF12)
DA1PD15 (62, AF12)
DA2PD0 (81, AF12)
DA3PD1 (82, AF12)
DA4PE7 (38, AF12)
DA5PE8 (39, AF12)
DA6PE9 (40, AF12)
DA7PE10 (41, AF12)
DA8PE11 (42, AF12)
DA9PE12 (43, AF12)
DA10PE13 (44, AF12)
DA11PE14 (45, AF12)
DA12PE15 (46, AF12)
DA13PD8 (55, AF12)
DA14PD9 (56, AF12)
DA15PD10 (57, AF12)
NBL0PE0 (97, AF12)
NBL1PE1 (98, AF12)
NCEPD7 (88, AF12)
NE1PD7 (88, AF12)
NLPB7 (93, AF12)
NOEPD4 (85, AF12)
NWAITPD6 (87, AF12)
NWEPD5 (86, AF12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (51, AF9)
G1_IO2PB13 (52, AF9)
G1_IO3PB14 (53, AF9)
G2_IO1PB4 (NJTRST) (90, AF9)
G2_IO2PB5 (91, AF9)
G2_IO3PB6 (92, AF9)
G2_IO4PB7 (93, AF9)
G3_IO2PC10 (78, AF9)
G3_IO3PC11 (79, AF9)
G3_IO4PC12 (80, AF9)
G4_IO1PC6 (63, AF9)
G4_IO2PC7 (64, AF9)
G4_IO3PC8 (65, AF9)
G4_IO4PC9 (66, AF9)
G5_IO1PE10 (41, AF9)
G5_IO2PE11 (42, AF9)
G5_IO3PE12 (43, AF9)
G5_IO4PE13 (44, AF9)
G6_IO1PD10 (57, AF9)
G6_IO2PD11 (58, AF9)
G6_IO3PD12 (59, AF9)
G6_IO4PD13 (60, AF9)
G7_IO1PE2 (1, AF9)
G7_IO2PE3 (2, AF9)
G7_IO3PE4 (3, AF9)
G7_IO4PE5 (4, AF9)
SYNCPB10 (47, AF9), PD2 (83, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (37, AF6), PD4 (85, AF6)
CKIN1PB13 (52, AF6), PD7 (88, AF6)
CKIN2PE8 (39, AF6), PB15 (54, AF6)
CKIN3PE5 (4, AF6), PC6 (63, AF6)
CKOUTPC2 (17, AF6), PE9 (40, AF6), PB8 (95, AF5)
DATIN0PB1 (36, AF6), PD3 (84, AF6)
DATIN1PB12 (51, AF6), PD6 (87, AF6)
DATIN2PE7 (38, AF6), PB14 (53, AF6)
DATIN3PE4 (3, AF6), PC7 (64, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (76, AF0)
JTDIPA15 (JTDI) (77, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (89, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (72, AF0)
NJTRSTPB4 (NJTRST) (90, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (16, AF0), PC9 (66, AF0)
TRACED1PE4 (3, AF0), PC10 (78, AF0)
TRACED2PE5 (4, AF0), PD2 (83, AF0)
TRACED3PE6 (5, AF0), PC12 (80, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (25)
MCOPA8 (67, AF0)
OSC_INPH0-OSC_IN (12)
OSC_OUTPH1-OSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (23)
PWR_WKUP2PC13 (7)
PWR_WKUP3PE6 (5)
PWR_WKUP4PA2 (25)
PWR_WKUP5PC5 (34)
TAMP_IN1PC13 (7)
TAMP_IN2PA0 (23)
TAMP_IN3PE6 (5)
TAMP_IN4PC5 (34)
TAMP_IN5PA1 (24)
TAMP_OUT1PA0 (23)
TAMP_OUT2PC13 (7)
TAMP_OUT4PA1 (24)
TAMP_OUT5PC5 (34)
TAMP_OUT6PE6 (5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводDEBUG_TRACECLK (AF0), FMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
2PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
3PE4ввод-выводDEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
4PE5ввод-выводDEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
5PE6ввод-выводDEBUG_TRACED3 (AF0), FMC_A22 (AF12), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2)
6VBATпитание—
7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
10VSSпитание—
11VDDпитание—
12PH0-OSC_INввод-выводRCC_OSC_IN
13PH1-OSC_OUTввод-выводRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12)
16PC1ввод-выводADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
17PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
18PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
19VSSAпитание—
20VREF-питание—
21VREF+служебныйVREFBUF_OUT
22VDDAпитание—
23PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
24PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
25PA2ввод-выводADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
26PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
30PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
31PA6ввод-выводADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
32PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
33PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7)
34PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, USART3_RX (AF7)
35PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
36PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
37PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11)
38PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1)
39PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
40PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
41PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
42PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPI1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
43PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
44PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
45PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
46PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)
47PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
48PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
49VSSпитание—
50VDDпитание—
51PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
52PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
53PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
54PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
55PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
56PD9ввод-выводDAC1_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), SAI2_MCLK_A (AF13), USART3_RX (AF7)
57PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
58PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
59PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
60PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
61PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
62PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
63PC6ввод-выводDFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
64PC7ввод-выводDFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
65PC8ввод-выводSDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
66PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
67PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
68PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
69PA10ввод-выводCRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
70PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
71PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
72PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
73VDDUSBпитание—
74VSSпитание—
75VDDпитание—
76PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13)
77PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
78PC10ввод-выводDEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
79PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
80PC12ввод-выводDEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
81PD0ввод-выводFDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5)
82PD1ввод-выводFDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
83PD2ввод-выводDEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
84PD3ввод-выводDFSDM1_DATIN0 (AF6), FMC_CLK (AF12), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
85PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
86PD5ввод-выводFMC_NWE (AF12), OCTOSPI1_IO5 (AF10), USART2_TX (AF7)
87PD6ввод-выводDFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
88PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPI1_IO7 (AF10), USART2_CK (AF7)
89PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
90PB4 (NJTRST)ввод-выводCOMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
91PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7)
92PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
93PB7ввод-выводCOMP2_INM, FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7)
94PH3-BOOT0ввод-вывод—
95PB8ввод-выводDFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
96PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
97PE0ввод-выводFMC_NBL0 (AF12), TIM16_CH1 (AF14), TIM4_ETR (AF2)
98PE1ввод-выводFMC_NBL1 (AF12), TIM17_CH1 (AF14)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD11, 28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSB73питание приёмопередатчика USB
VREF-20нижнее опорное напряжение АЦП
VSS10, 27, 49, 74, 99общий провод (земля)
VSSA19общий провод аналоговой части
NRST14сброс, активный уровень — низкий
VREF+21верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L562VETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L562VESTM32L562VETx512 КБ256 КБ

Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L552VESTM32L5x2100 из 100выводы совпадают полностьютолько у этого: AES, PKA
STM32L4A6VGTxSTM32L4x6100 из 100выводы совпадают полностьютолько у этого: FDCAN1, LPTIM3, OCTOSPI1, PKA, UCPD1, USB, VREFBUF; только у него: ADC3, CAN1, CAN2, DCMI, DMA2D, LCD, QUADSPI, SWPMI1, USB_OTG_FS; частота до 110 и 80 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L4P5VG, STM32L4P5VESTM32L4P5/Q5100 из 100выводы совпадают полностьютолько у этого: AES, FDCAN1, LPTIM3, PKA, UCPD1, USB, VREFBUF; только у него: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PSSI, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L4Q5VGTxSTM32L4P5/Q5100 из 100выводы совпадают полностьютолько у этого: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; только у него: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PSSI, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L4R5VG, STM32L4R5VISTM32L4R5/S5100 из 100выводы совпадают полностьютолько у этого: ADC2, AES, FDCAN1, HASH, LPTIM3, PKA, UCPD1, USB, VREFBUF; только у него: CAN1, DCMI, DMA2D, OCTOSPI2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 256 и 640 КБ
STM32L4R7VISTM32L4R7/S7100 из 100выводы совпадают полностьютолько у этого: ADC2, AES, FDCAN1, HASH, LPTIM3, PKA, UCPD1, USB, VREFBUF; только у него: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 256 и 640 КБ
STM32L4S5VISTM32L4R5/S5100 из 100выводы совпадают полностьютолько у этого: ADC2, FDCAN1, LPTIM3, PKA, UCPD1, USB, VREFBUF; только у него: CAN1, DCMI, DMA2D, OCTOSPI2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 256 и 640 КБ
STM32L4S7VISTM32L4R7/S7100 из 100выводы совпадают полностьютолько у этого: ADC2, FDCAN1, LPTIM3, PKA, UCPD1, USB, VREFBUF; только у него: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 256 и 640 КБ
STM32L433VCSTM32L4x3100 из 100выводы совпадают полностьютолько у этого: ADC2, AES, DFSDM1, FDCAN1, FMC, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, PKA, SAI2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, UCPD1, VREFBUF; только у него: CAN1, LCD, QUADSPI, SWPMI1; частота до 110 и 80 МГц; флеш-память до 512 и 256 КБ; ОЗУ 256 и 64 КБ
STM32L443VCSTM32L4x3100 из 100выводы совпадают полностьютолько у этого: ADC2, DFSDM1, FDCAN1, FMC, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, PKA, SAI2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, UCPD1, VREFBUF; только у него: CAN1, LCD, QUADSPI, SWPMI1; частота до 110 и 80 МГц; флеш-память до 512 и 256 КБ; ОЗУ 256 и 64 КБ
STM32L452VC, STM32L452VESTM32L4x2100 из 100выводы совпадают полностьютолько у этого: ADC2, AES, FDCAN1, FMC, HASH, LPTIM3, OCTOSPI1, OPAMP2, PKA, SAI2, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, UCPD1, VREFBUF; только у него: CAN1, QUADSPI; частота до 110 и 80 МГц; ОЗУ 256 и 160 КБ
STM32L462VESTM32L4x2100 из 100выводы совпадают полностьютолько у этого: ADC2, FDCAN1, FMC, HASH, LPTIM3, OCTOSPI1, OPAMP2, PKA, SAI2, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, UCPD1, VREFBUF; только у него: CAN1, QUADSPI; частота до 110 и 80 МГц; ОЗУ 256 и 160 КБ

Частые вопросы

На каких выводах USART1 у STM32L562VETx?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).

Где у STM32L562VETx выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 72, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L562VETx?

I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32L562VETx в корпусе LQFP100?

83 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L562VETx?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
