STM32L562VETxQ в корпусе LQFP100: распиновка
STM32L562VETxQ — микроконтроллер STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 79 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Частота ядра
- до 110 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 256 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 79
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

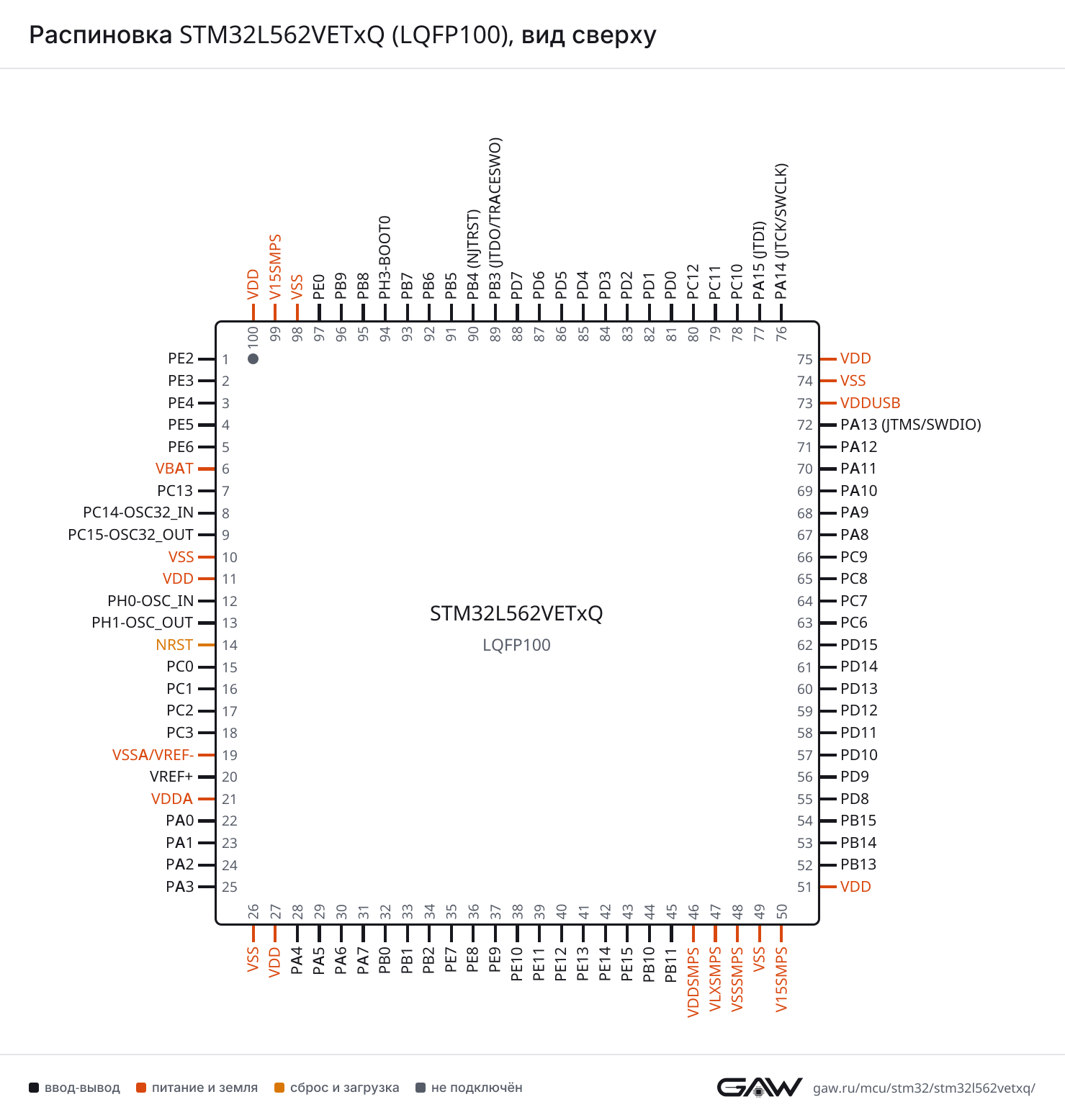

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7), PB5 (91, AF7) |
| CTS | PA11 (70, AF7), PB4 (NJTRST) (90, AF7) | |
| DE | PA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7) | |
| NSS | PA11 (70, AF7), PB4 (NJTRST) (90, AF7) | |
| RTS | PA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7) | |
| RX | PA10 (69, AF7), PB7 (93, AF7) | |
| TX | PA9 (68, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (28, AF7), PD7 (88, AF7) |
| CTS | PA0 (22, AF7), PD3 (84, AF7) | |
| DE | PA1 (23, AF7), PD4 (85, AF7) | |
| NSS | PA0 (22, AF7), PD3 (84, AF7) | |
| RTS | PA1 (23, AF7), PD4 (85, AF7) | |
| RX | PA3 (25, AF7), PA15 (JTDI) (77, AF3), PD6 (87, AF7) | |
| TX | PA2 (24, AF7), PD5 (86, AF7) | |
| USART3 | CK | PB0 (32, AF7), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PA6 (30, AF7), PB13 (52, AF7), PD11 (58, AF7) | |
| DE | PB1 (33, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7) | |
| NSS | PA6 (30, AF7), PB13 (52, AF7), PD11 (58, AF7) | |
| RTS | PB1 (33, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7) | |
| RX | PB11 (45, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PB10 (44, AF7), PD8 (55, AF7), PC10 (78, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (93) |
| DE | PA15 (JTDI) (77, AF8) | |
| RTS | PA15 (JTDI) (77, AF8) | |
| RX | PA1 (23, AF8), PC11 (79, AF8) | |
| TX | PA0 (22, AF8), PC10 (78, AF8) | |
| UART5 | CTS | PB5 (91) |
| DE | PB4 (NJTRST) (90, AF8) | |
| RTS | PB4 (NJTRST) (90, AF8) | |
| RX | PD2 (83, AF8) | |
| TX | PC12 (80, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (30, AF8), PB13 (52, AF8) |
| DE | PB1 (33, AF8) | |
| RTS | PB1 (33, AF8) | |
| RX | PC0 (15, AF8), PA3 (25, AF8), PB10 (44, AF8) | |
| TX | PC1 (16, AF8), PA2 (24, AF8), PB11 (45, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (30, AF5), PE14 (42, AF5), PA11 (70, AF5), PB4 (NJTRST) (90, AF5) |
| MOSI | PA7 (31, AF5), PE15 (43, AF5), PA12 (71, AF5), PB5 (91, AF5) | |
| NSS | PA4 (28, AF5), PB0 (32, AF5), PE12 (40, AF5), PA15 (JTDI) (77, AF5) | |
| SCK | PA1 (23, AF5), PA5 (29, AF5), PE13 (41, AF5), PB3 (JTDO/TRACESWO) (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5), PD3 (84, AF5) |
| MOSI | PC1 (16, AF3), PC3 (18, AF5), PB15 (54, AF5), PD4 (85, AF5) | |
| NSS | PD0 (81, AF5), PB9 (96, AF5) | |
| SCK | PB10 (44, AF5), PB13 (52, AF5), PA9 (68, AF3), PD1 (82, AF5), PD3 (84, AF3) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (NJTRST) (90, AF6) |
| MOSI | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| NSS | PA4 (28, AF6), PA15 (JTDI) (77, AF6) | |
| SCK | PC10 (78, AF6), PB3 (JTDO/TRACESWO) (89, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PA1 (23, AF4), PA14 (JTCK/SWCLK) (76, AF4), PB5 (91, AF4) | |
| I2C2 | SCL | PB10 (44, AF4), PB13 (52, AF4) |
| SDA | PB11 (45, AF4), PB14 (53, AF4) | |
| I2C3 | SCL | PC0 (15, AF4), PA7 (31, AF4) |
| SDA | PC1 (16, AF4), PB4 (NJTRST) (90, AF4) | |
| SMBA | PB2 (34, AF4) | |
| I2C4 | SCL | PB10 (44, AF3), PD12 (59, AF4), PB6 (92, AF5) |
| SDA | PB11 (45, AF3), PD13 (60, AF4), PB7 (93, AF5) | |
| SMBA | PD11 (58, AF4), PA14 (JTCK/SWCLK) (76, AF5) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (70, AF10) |
| DP | PA12 (71, AF10) | |
| NOE | PC9 (66, AF10), PA13 (JTMS/SWDIO) (72, AF10) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA15 (JTDI) (77) |
| CC2 | PB15 (54) | |
| DBCC1 | PB5 (91) | |
| DBCC2 | PB14 (53) | |
| FRSTX1 | PA2 (24, AF11), PB2 (34, AF11) | |
| FRSTX2 | PB13 (52, AF11), PC11 (79, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (96, AF8) |
| CK | PC12 (80, AF12) | |
| CKIN | PB8 (95, AF8) | |
| CMD | PD2 (83, AF12) | |
| D0 | PC8 (65, AF12) | |
| D0DIR | PC6 (63, AF8) | |
| D1 | PC9 (66, AF12) | |
| D2 | PC10 (78, AF12) | |
| D3 | PC11 (79, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PC0 (15, AF12), PB9 (96, AF12) | |
| D6 | PC6 (63, AF12) | |
| D7 | PC7 (64, AF12) | |
| D123DIR | PC7 (64, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PA3 (25, AF10), PE10 (38, AF10), PB10 (44, AF10) |
| DQS | PE3 (2, AF3), PA1 (23, AF10), PB2 (34, AF10) | |
| IO0 | PB1 (33, AF10), PE12 (40, AF10) | |
| IO1 | PB0 (32, AF10), PE13 (41, AF10) | |
| IO2 | PA7 (31, AF10), PE14 (42, AF10) | |
| IO3 | PA6 (30, AF10), PE15 (43, AF10) | |
| IO4 | PC1 (16, AF10), PD4 (85, AF10) | |
| IO5 | PC2 (17, AF10), PD5 (86, AF10) | |
| IO6 | PC3 (18, AF10), PD6 (87, AF10) | |
| IO7 | PC0 (15, AF3), PD7 (88, AF10) | |
| NCLK | PE9 (37, AF10), PB5 (91, AF3) | |
| NCS | PA2 (24, AF10), PA4 (28, AF3), PE11 (39, AF10), PB11 (45, AF10), PC11 (79, AF5) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (1, AF3), PA3 (25, AF3), PB8 (95, AF3) |
| CK2 | PE5 (4, AF3), PA8 (67, AF3) | |
| D1 | PE6 (5, AF3), PC3 (18, AF3), PA10 (69, AF3), PD6 (87, AF3) | |
| D2 | PE4 (3, AF3), PB9 (96, AF3) | |
| EXTCLK | PA0 (22, AF13), PB0 (32, AF13) | |
| FS_A | PE4 (3, AF13), PA9 (68, AF13), PB9 (96, AF13) | |
| FS_B | PA4 (28, AF13), PE9 (37, AF13), PA14 (JTCK/SWCLK) (76, AF13), PB6 (92, AF13) | |
| MCLK_A | PE2 (1, AF13), PA3 (25, AF13), PB8 (95, AF13) | |
| MCLK_B | PE10 (38, AF13), PB4 (NJTRST) (90, AF13) | |
| SCK_A | PE5 (4, AF13), PB10 (44, AF13), PA8 (67, AF13) | |
| SCK_B | PE8 (36, AF13), PB3 (JTDO/TRACESWO) (89, AF13) | |
| SD_A | PE6 (5, AF13), PC1 (16, AF13), PC3 (18, AF13), PA10 (69, AF13), PD6 (87, AF13) | |
| SD_B | PE3 (2, AF13), PE7 (35, AF13), PA13 (JTMS/SWDIO) (72, AF13), PB5 (91, AF13) | |
| SAI2 | EXTCLK | PA2 (24, AF13), PC9 (66, AF13) |
| FS_A | PC0 (15, AF13), PD12 (59, AF13) | |
| FS_B | PA15 (JTDI) (77, AF13) | |
| MCLK_A | PB14 (53, AF13), PD9 (56, AF13), PC6 (63, AF13) | |
| MCLK_B | PC7 (64, AF13), PC11 (79, AF13) | |
| SCK_A | PB13 (52, AF13), PD10 (57, AF13) | |
| SCK_B | PC10 (78, AF13) | |
| SD_A | PB15 (54, AF13), PD11 (58, AF13) | |
| SD_B | PC12 (80, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (39), PB11 (45), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (43), PB15 (54), PD15 (62), PA15 (JTDI) (77) | |
| IN1 | PC0 (15) | |
| IN2 | PC1 (16) | |
| IN3 | PC2 (17) | |
| IN4 | PC3 (18) | |
| IN5 | PA0 (22) | |
| IN6 | PA1 (23) | |
| IN7 | PA2 (24) | |
| IN8 | PA3 (25) | |
| IN9 | PA4 (28) | |
| IN10 | PA5 (29) | |
| IN11 | PA6 (30) | |
| IN12 | PA7 (31) | |
| IN15 | PB0 (32) | |
| IN16 | PB1 (33) | |
| ADC2 | EXTI11 | PE11 (39), PB11 (45), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (43), PB15 (54), PD15 (62), PA15 (JTDI) (77) | |
| IN1 | PC0 (15) | |
| IN2 | PC1 (16) | |
| IN3 | PC2 (17) | |
| IN4 | PC3 (18) | |
| IN5 | PA0 (22) | |
| IN6 | PA1 (23) | |
| IN7 | PA2 (24) | |
| IN8 | PA3 (25) | |
| IN9 | PA4 (28) | |
| IN10 | PA5 (29) | |
| IN11 | PA6 (30) | |
| IN12 | PA7 (31) | |
| IN15 | PB0 (32) | |
| IN16 | PB1 (33) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PE9 (37), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (28) | |
| OUT2 | PA5 (29) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (33) |
| INP | PA2 (24), PB2 (34) | |
| OUT | PB0 (32, AF12), PB10 (44, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (89), PB7 (93) |
| INP | PB4 (NJTRST) (90), PB6 (92) | |
| OUT | PB11 (45, AF12), PB5 (91, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (23) |
| VINP | PA0 (22) | |
| VOUT | PA3 (25) | |
| OPAMP2 | VINM | PA7 (31) |
| VINP | PA6 (30) | |
| VOUT | PB0 (32) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (20) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (30, AF12), PE15 (43, AF3) |
| BKIN2 | PE14 (42, AF3), PA11 (70, AF12) | |
| CH1 | PE9 (37, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (31, AF1), PE8 (36, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (39, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (32, AF1), PE10 (38, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (41, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (33, AF1), PE12 (40, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (42, AF1), PA11 (70, AF1) | |
| ETR | PE7 (35, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0 (22, AF1), PA5 (29, AF1), PA15 (JTDI) (77, AF1) |
| CH2 | PA1 (23, AF1), PB3 (JTDO/TRACESWO) (89, AF1) | |
| CH3 | PA2 (24, AF1), PB10 (44, AF1) | |
| CH4 | PA3 (25, AF1), PB11 (45, AF1) | |
| ETR | PA0 (22, AF14), PA5 (29, AF2), PA15 (JTDI) (77, AF2) | |
| TIM3 | CH1 | PE3 (2, AF2), PA6 (30, AF2), PC6 (63, AF2), PB4 (NJTRST) (90, AF2) |
| CH2 | PE4 (3, AF2), PA7 (31, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PE5 (4, AF2), PB0 (32, AF2), PC8 (65, AF2) | |
| CH4 | PE6 (5, AF2), PB1 (33, AF2), PC9 (66, AF2) | |
| ETR | PE2 (1, AF2), PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PB9 (96, AF2) | |
| ETR | PE0 (97, AF2) | |
| TIM5 | CH1 | PA0 (22, AF2) |
| CH2 | PA1 (23, AF2) | |
| CH3 | PA2 (24, AF2) | |
| CH4 | PA3 (25, AF2) | |
| TIM8 | BKIN | PA6 (30, AF13), PB7 (93, AF13) |
| BKIN2 | PC9 (66, AF14), PB6 (92, AF12) | |
| CH1 | PC6 (63, AF3) | |
| CH1N | PA5 (29, AF3), PA7 (31, AF3) | |
| CH2 | PC7 (64, AF3) | |
| CH2N | PB0 (32, AF3), PB14 (53, AF3) | |
| CH3 | PC8 (65, AF3) | |
| CH3N | PB1 (33, AF3), PB15 (54, AF3) | |
| CH4 | PC9 (66, AF3) | |
| ETR | PA0 (22, AF3) | |
| TIM15 | BKIN | PA9 (68, AF14) |
| CH1 | PA2 (24, AF14), PB14 (53, AF14) | |
| CH1N | PA1 (23, AF14), PB13 (52, AF14) | |
| CH2 | PA3 (25, AF14), PB15 (54, AF14) | |
| TIM16 | BKIN | PB5 (91, AF14) |
| CH1 | PA6 (30, AF14), PB8 (95, AF14), PE0 (97, AF14) | |
| CH1N | PB6 (92, AF14) | |
| TIM17 | BKIN | PA10 (69, AF14), PB4 (NJTRST) (90, AF14) |
| CH1 | PA7 (31, AF14), PB9 (96, AF14) | |
| CH1N | PB7 (93, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PC3 (18, AF1), PB6 (92, AF1) |
| IN1 | PC0 (15, AF1), PB5 (91, AF1) | |
| IN2 | PC2 (17, AF1), PB7 (93, AF1) | |
| OUT | PC1 (16, AF1), PB2 (34, AF1), PA14 (JTCK/SWCLK) (76, AF1) | |
| LPTIM2 | ETR | PC3 (18, AF14), PA5 (29, AF14), PD11 (58, AF14) |
| IN1 | PC0 (15, AF14), PB1 (33, AF14), PD12 (59, AF14) | |
| OUT | PA4 (28, AF14), PD13 (60, AF14), PA8 (67, AF14) | |
| LPTIM3 | ETR | PB14 (53, AF2), PC10 (78, AF2) |
| IN1 | PB13 (52, AF2), PC11 (79, AF2) | |
| OUT | PC3 (18, AF2), PB10 (44, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (7) |
| OUT2 | PB2 (34) | |
| REFIN | PB15 (54, AF0) | |
| TS | PC13 (7) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (58, AF12) |
| A17 | PD12 (59, AF12) | |
| A18 | PD13 (60, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| ALE | PD12 (59) | |
| CLE | PD11 (58) | |
| CLK | PD3 (84, AF12) | |
| D0 | PD14 (61, AF12) | |
| D1 | PD15 (62, AF12) | |
| D2 | PD0 (81, AF12) | |
| D3 | PD1 (82, AF12) | |
| D4 | PE7 (35, AF12) | |
| D5 | PE8 (36, AF12) | |
| D6 | PE9 (37, AF12) | |
| D7 | PE10 (38, AF12) | |
| D8 | PE11 (39, AF12) | |
| D9 | PE12 (40, AF12) | |
| D10 | PE13 (41, AF12) | |
| D11 | PE14 (42, AF12) | |
| D12 | PE15 (43, AF12) | |
| D13 | PD8 (55, AF12) | |
| D14 | PD9 (56, AF12) | |
| D15 | PD10 (57, AF12) | |
| DA0 | PD14 (61, AF12) | |
| DA1 | PD15 (62, AF12) | |
| DA2 | PD0 (81, AF12) | |
| DA3 | PD1 (82, AF12) | |
| DA4 | PE7 (35, AF12) | |
| DA5 | PE8 (36, AF12) | |
| DA6 | PE9 (37, AF12) | |
| DA7 | PE10 (38, AF12) | |
| DA8 | PE11 (39, AF12) | |
| DA9 | PE12 (40, AF12) | |
| DA10 | PE13 (41, AF12) | |
| DA11 | PE14 (42, AF12) | |
| DA12 | PE15 (43, AF12) | |
| DA13 | PD8 (55, AF12) | |
| DA14 | PD9 (56, AF12) | |
| DA15 | PD10 (57, AF12) | |
| NBL0 | PE0 (97, AF12) | |
| NCE | PD7 (88, AF12) | |
| NE1 | PD7 (88, AF12) | |
| NL | PB7 (93, AF12) | |
| NOE | PD4 (85, AF12) | |
| NWAIT | PD6 (87, AF12) | |
| NWE | PD5 (86, AF12) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO2 | PB13 (52, AF9) |
| G1_IO3 | PB14 (53, AF9) | |
| G2_IO1 | PB4 (NJTRST) (90, AF9) | |
| G2_IO2 | PB5 (91, AF9) | |
| G2_IO3 | PB6 (92, AF9) | |
| G2_IO4 | PB7 (93, AF9) | |
| G3_IO2 | PC10 (78, AF9) | |
| G3_IO3 | PC11 (79, AF9) | |
| G3_IO4 | PC12 (80, AF9) | |
| G4_IO1 | PC6 (63, AF9) | |
| G4_IO2 | PC7 (64, AF9) | |
| G4_IO3 | PC8 (65, AF9) | |
| G4_IO4 | PC9 (66, AF9) | |
| G5_IO1 | PE10 (38, AF9) | |
| G5_IO2 | PE11 (39, AF9) | |
| G5_IO3 | PE12 (40, AF9) | |
| G5_IO4 | PE13 (41, AF9) | |
| G6_IO1 | PD10 (57, AF9) | |
| G6_IO2 | PD11 (58, AF9) | |
| G6_IO3 | PD12 (59, AF9) | |
| G6_IO4 | PD13 (60, AF9) | |
| G7_IO1 | PE2 (1, AF9) | |
| G7_IO2 | PE3 (2, AF9) | |
| G7_IO3 | PE4 (3, AF9) | |
| G7_IO4 | PE5 (4, AF9) | |
| SYNC | PB10 (44, AF9), PD2 (83, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (34, AF6), PD4 (85, AF6) |
| CKIN1 | PB13 (52, AF6), PD7 (88, AF6) | |
| CKIN2 | PE8 (36, AF6), PB15 (54, AF6) | |
| CKIN3 | PE5 (4, AF6), PC6 (63, AF6) | |
| CKOUT | PC2 (17, AF6), PE9 (37, AF6), PB8 (95, AF5) | |
| DATIN0 | PB1 (33, AF6), PD3 (84, AF6) | |
| DATIN1 | PD6 (87, AF6) | |
| DATIN2 | PE7 (35, AF6), PB14 (53, AF6) | |
| DATIN3 | PE4 (3, AF6), PC7 (64, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (76, AF0) |
| JTDI | PA15 (JTDI) (77, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (89, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (72, AF0) | |
| NJTRST | PB4 (NJTRST) (90, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0), PC1 (16, AF0), PC9 (66, AF0) | |
| TRACED1 | PE4 (3, AF0), PC10 (78, AF0) | |
| TRACED2 | PE5 (4, AF0), PD2 (83, AF0) | |
| TRACED3 | PE6 (5, AF0), PC12 (80, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (24) |
| MCO | PA8 (67, AF0) | |
| OSC_IN | PH0-OSC_IN (12) | |
| OSC_OUT | PH1-OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_WKUP1 | PA0 (22) |
| PWR_WKUP2 | PC13 (7) | |
| PWR_WKUP3 | PE6 (5) | |
| PWR_WKUP4 | PA2 (24) | |
| TAMP_IN1 | PC13 (7) | |
| TAMP_IN2 | PA0 (22) | |
| TAMP_IN3 | PE6 (5) | |
| TAMP_IN5 | PA1 (23) | |
| TAMP_OUT1 | PA0 (22) | |
| TAMP_OUT2 | PC13 (7) | |
| TAMP_OUT4 | PA1 (23) | |
| TAMP_OUT6 | PE6 (5) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), FMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| 2 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| 3 | PE4 | ввод-вывод | DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| 4 | PE5 | ввод-вывод | DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| 5 | PE6 | ввод-вывод | DEBUG_TRACED3 (AF0), FMC_A22 (AF12), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12) |
| 16 | PC1 | ввод-вывод | ADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| 17 | PC2 | ввод-вывод | ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| 18 | PC3 | ввод-вывод | ADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| 19 | VSSA/VREF- | питание | — |
| 20 | VREF+ | служебный | VREFBUF_OUT |
| 21 | VDDA | питание | — |
| 22 | PA0 | ввод-вывод | ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| 23 | PA1 | ввод-вывод | ADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 24 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7) |
| 25 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| 26 | VSS | питание | — |
| 27 | VDD | питание | — |
| 28 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 29 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| 30 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| 31 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 32 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| 33 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 34 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11) |
| 35 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| 36 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| 37 | PE9 | ввод-вывод | DAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| 38 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| 39 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPI1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| 40 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| 41 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| 42 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1) |
| 43 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3) |
| 44 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| 45 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| 46 | VDDSMPS | питание | — |
| 47 | VLXSMPS | питание | — |
| 48 | VSSSMPS | питание | — |
| 49 | VSS | питание | — |
| 50 | V15SMPS | питание | — |
| 51 | VDD | питание | — |
| 52 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7) |
| 53 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2 |
| 55 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | DAC1_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), SAI2_MCLK_A (AF13), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| 59 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| 61 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2) |
| 63 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| 64 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| 65 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| 66 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| 67 | PA8 | ввод-вывод | LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7) |
| 68 | PA9 | ввод-вывод | DAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| 69 | PA10 | ввод-вывод | CRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10) |
| 71 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| 72 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| 73 | VDDUSB | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13) |
| 77 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 78 | PC10 | ввод-вывод | DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5) |
| 82 | PD1 | ввод-вывод | FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5) |
| 83 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| 84 | PD3 | ввод-вывод | DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7) |
| 85 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPI1_IO5 (AF10), USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPI1_IO7 (AF10), USART2_CK (AF7) |
| 89 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| 90 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| 91 | PB5 | ввод-вывод | COMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7) |
| 92 | PB6 | ввод-вывод | COMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | COMP2_INM, FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7) |
| 94 | PH3-BOOT0 | ввод-вывод | — |
| 95 | PB8 | ввод-вывод | DFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| 96 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| 97 | PE0 | ввод-вывод | FMC_NBL0 (AF12), TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| 98 | VSS | питание | — |
| 99 | V15SMPS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| V15SMPS | 50, 99 | — |
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VDD | 11, 27, 51, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 21 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDSMPS | 46 | — |
| VDDUSB | 73 | питание приёмопередатчика USB |
| VLXSMPS | 47 | — |
| VSS | 10, 26, 49, 74, 98 | общий провод (земля) |
| VSSA/VREF- | 19 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| VSSSMPS | 48 | — |
| NRST | 14 | сброс, активный уровень — низкий |
| VREF+ | 20 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L562VETxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L562VE | STM32L562VETxQ | 512 КБ | 256 КБ |
Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L552VC, STM32L552VE | STM32L5x2 | 100 из 100 | выводы совпадают полностьютолько у этого: AES, PKA |
| STM32U3B5VGTxQ | STM32U3x5 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U3B5VITxQ | STM32U3x5 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U3C5VITxQ | STM32U3x5 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U5A5VJTxQ | STM32U5x5 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U5A9VJTxQ | STM32U5x9 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U5F7VITxQ | STM32U5F7/5G7 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U5F7VJTxQ | STM32U5F7/5G7 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U5G7VJTxQ | STM32U5F7/5G7 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U356VCTxQ | STM32U3x6 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U356VETxQ | STM32U3x6 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
| STM32U366VETxQ | STM32U3x6 | 93 из 100 | 19: VSSA/VREF- → VSSA; 46: VDDSMPS → VLXSMPS; 47: VLXSMPS → VDDSMPS; 49: VSS → VDD11; 50: V15SMPS → VSS; 98: VSS → VDD11; 99: V15SMPS → VSS |
Частые вопросы
На каких выводах USART1 у STM32L562VETxQ?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).
Где у STM32L562VETxQ выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (вывод 72, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L562VETxQ?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32L562VETxQ в корпусе LQFP100?
79 из 100. Ещё 19 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L562VETxQ?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L5Cortex-M33 до 110 МГц с TrustZone: STM32L552 и L562 — защита, загрузка, такты ожидания и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
