STM32U031C6 в корпусе UFQFPN48: распиновка

STM32U031C6 — микроконтроллер STM32U0 на ядре Cortex-M0+: 32 КБ флеш-памяти и 12 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 39 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
32 КБ
ОЗУ
12 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
39

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U031C6 в корпусе UFQFPN48, вид сверхуSTM32U031C6UFQFPN48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: LPTIM1_CH3, PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN12PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: RCC_OSC_EN, RCC_OSC_OUT6PF1-OSC_OUTPF2-NRST — вывод 7: RCC_MCO7PF2-NRSTVSSA/VREF- — вывод 88VSSA/VREF-VDDA/VREF+ — вывод 99VDDA/VREF+PA0 — вывод 10: ADC1_IN4, COMP1_INM, COMP1_OUT, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX10PA0PA1 — вывод 11: ADC1_IN5, COMP1_INP, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX11PA1PA2 — вывод 12: ADC1_IN6, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TX12PA2PA3 — вывод 13: ADC1_IN7, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RX13PA3PA4 — вывод 14: ADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1, SPI1_NSS, USART2_CK14PA4PA5 — вывод 15: ADC1_IN9, COMP1_INM, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TX15PA5PA6 — вывод 16: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTS16PA6PA7 — вывод 17: ADC1_IN14, I2C2_SCL, I2C3_SCL, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RX17PA7PB0 — вывод 18: ADC1_IN17, COMP1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CK18PB0PB1 — вывод 19: ADC1_IN18, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTS19PB1PB2 — вывод 20: COMP1_INP, LPTIM1_CH1, RTC_OUT220PB2PB10 — вывод 21: COMP1_OUT, I2C2_SCL, LPUART1_RX, LPUART2_RX, SPI2_SCK, TIM2_CH3, TSC_G5_IO3, USART3_TX21PB10PB11 — вывод 22: ADC1_EXTI11, I2C2_SDA, LPUART1_TX, LPUART2_TX, TIM2_CH4, TSC_G5_IO4, USART3_RX22PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK25PB12PB13 — вывод 26: I2C2_SCL, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS26PB13PB14 — вывод 27: I2C2_SDA, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS27PB14PB15 — вывод 28: PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TAMP_IN3, TIM15_CH2, TIM1_CH3N, TSC_G1_IO428PB15PA8 — вывод 29: LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CK29PA8PA9 — вывод 30: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TX30PA9PA10 — вывод 31: I2C1_SDA, I2C2_SDA, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RX31PA10PA11 [PA9] — вывод 32: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS32PA11PA12 [PA10] — вывод 33: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTS33PA12PA13 (SWDIO) — вывод 34: DEBUG_JTMS-SWDIO, IR_OUT, TSC_G7_IO434PA13 (SWDIO)VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 (SWCLK) — вывод 37: DEBUG_JTCK-SWCLK, LPTIM1_CH1, TSC_G3_IO437PA14 (SWCLK)PA15 — вывод 38: DEBUG_JTDI, SPI1_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTS, USART4_DE, USART4_RTS38PA15PB3 — вывод 39: DEBUG_JTDO-SWO, I2C2_SCL, I2C3_SCL, LPTIM1_CH3, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTS39PB3PB4 — вывод 40: I2C2_SDA, I2C3_SDA, LPTIM1_CH4, SPI1_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTS40PB4PB5 — вывод 41: LPTIM1_IN1, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK41PB5PB6 — вывод 42: I2C1_SCL, I2C2_SCL, LPTIM1_ETR, LPUART2_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, I2C2_SDA, LPTIM1_IN2, LPUART2_RX, TSC_G2_IO4, USART1_RX, USART4_CTS43PB7PF3-BOOT0 (BOOT0) — вывод 4444PF3-BOOT0 (BOOT0)PB8 — вывод 45: I2C1_SCL, I2C2_SCL, LPTIM1_IN2, TIM16_CH1, USART3_TX45PB8PB9 — вывод 46: DAC1_EXTI9, I2C1_SDA, I2C2_SDA, IR_OUT, LPTIM1_CH4, SPI2_NSS, USART3_RX46PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

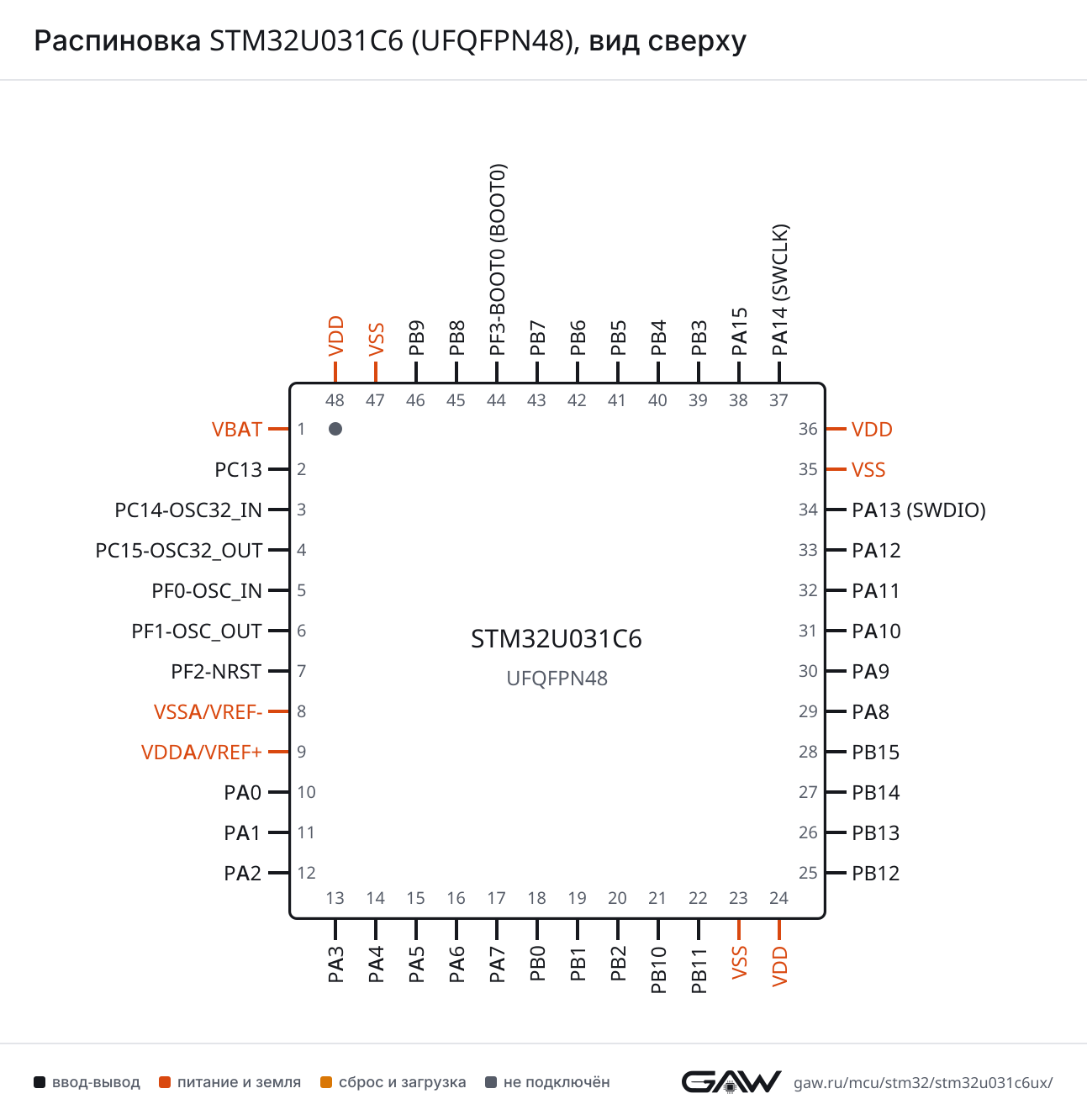

Распиновка STM32U031C6 (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1293 × 1332 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7), PB5 (41, AF7)
CTSPA11 (32, AF7), PB4 (40, AF7)
DEPA12 (33, AF7), PB3 (39, AF7)
RTSPA12 (33, AF7), PB3 (39, AF7)
RXPA10 (31, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0 (10, AF7)
DEPA1 (11, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7), PA15 (38, AF3)
TXPA2 (12, AF7)
USART3CKPB0 (18, AF7), PB12 (25, AF7)
CTSPA6 (16, AF7), PB13 (26, AF7)
DEPB1 (19, AF7), PB14 (27, AF7), PA15 (38, AF7)
RTSPB1 (19, AF7), PB14 (27, AF7), PA15 (38, AF7)
RXPA7 (17, AF7), PB11 (22, AF7), PB9 (46, AF7)
TXPA5 (15, AF7), PB10 (21, AF7), PB8 (45, AF7)
USART4CTSPB7 (43, AF8)
DEPA15 (38, AF8)
RTSPA15 (38, AF8)
RXPA1 (11, AF8)
TXPA0 (10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (16, AF8), PB13 (26, AF8)
DEPB1 (19, AF8), PB12 (25, AF8)
RTSPB1 (19, AF8), PB12 (25, AF8)
RXPA3 (13, AF8), PB10 (21, AF8)
TXPA2 (12, AF8), PB11 (22, AF8)
LPUART2CTSPB0 (18, AF8)
DEPB1 (19, AF10)
RTSPB1 (19, AF10)
RXPB10 (21, AF10), PB7 (43, AF10)
TXPB11 (22, AF10), PB6 (42, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PA11 (32, AF5), PB4 (40, AF5)
MOSIPA7 (17, AF5), PA12 (33, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PB0 (18, AF5), PA15 (38, AF5)
SCKPA1 (11, AF5), PA5 (15, AF5), PB3 (39, AF5)
SPI2MISOPB14 (27, AF5), PA11 (32, AF6)
MOSIPB15 (28, AF5), PA12 (33, AF6)
NSSPB12 (25, AF5), PA10 (31, AF6), PB9 (46, AF5)
SCKPA1 (11, AF6), PB10 (21, AF5), PB13 (26, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (30, AF4), PB6 (42, AF4), PB8 (45, AF4)
SDAPA10 (31, AF4), PB7 (43, AF4), PB9 (46, AF4)
I2C2SCLPA7 (17, AF3), PB10 (21, AF4), PB13 (26, AF4), PA9 (30, AF5), PB3 (39, AF3), PB6 (42, AF5), PB8 (45, AF3)
SDAPA6 (16, AF3), PB11 (22, AF4), PB14 (27, AF4), PA10 (31, AF5), PB4 (40, AF3), PB7 (43, AF5), PB9 (46, AF3)
I2C3SCLPA7 (17, AF4), PB3 (39, AF4)
SDAPA6 (16, AF4), PB4 (40, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (22), PA11 (32)
IN4PA0 (10)
IN5PA1 (11)
IN6PA2 (12)
IN7PA3 (13)
IN8PA4 (14)
IN9PA5 (15)
IN10PA6 (16)
IN14PA7 (17)
IN17PB0 (18)
IN18PB1 (19)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (30), PB9 (46)
OUT1PA4 (14)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (10), PA4 (14), PA5 (15), PB1 (19)
INPPA1 (11), PB2 (20), PA9 (30)
OUTPA0 (10, AF12), PA6 (16, AF6), PB0 (18, AF12), PB10 (21, AF12), PA11 (32, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (11)
VINPPA0 (10)
VOUTPA3 (13)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF1), PB12 (25, AF1)
BKIN2PA11 (32, AF2)
CH1PA8 (29, AF1)
CH1NPA7 (17, AF1), PB13 (26, AF1)
CH2PA9 (30, AF1)
CH2NPB0 (18, AF1), PB14 (27, AF1)
CH3PA10 (31, AF1)
CH3NPB1 (19, AF1), PB15 (28, AF1)
CH4PA11 (32, AF1)
ETRPA12 (33, AF1)
TIM2CH1PA0 (10), PA5 (15, AF1), PA15 (38, AF1)
CH2PA1 (11, AF1), PB3 (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1), PB11 (22, AF1)
ETRPA0 (10, AF14), PA5 (15, AF2), PA15 (38, AF2)
TIM3CH1PA6 (16, AF2), PB4 (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF2)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM15BKINPB12 (25, AF14), PA9 (30, AF14)
CH1PA2 (12, AF14), PB14 (27, AF14)
CH1NPA1 (11, AF14), PB13 (26, AF14)
CH2PA3 (13, AF14), PB15 (28, AF14)
TIM16BKINPB5 (41, AF14)
CH1PA6 (16, AF14), PB8 (45, AF14)
CH1NPB6 (42, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB2 (20, AF1), PA14 (SWCLK) (37, AF1)
CH2PA1 (11, AF2)
CH3PC13 (2, AF2), PB3 (39, AF2)
CH4PB4 (40, AF1), PB9 (46, AF14)
ETRPB6 (42, AF1)
IN1PB5 (41, AF1)
IN2PB7 (43, AF1), PB8 (45, AF1)
LPTIM2CH1PA4 (14, AF14), PA8 (29, AF14)
CH2PA7 (17, AF14)
ETRPA5 (15, AF14)
IN1PB1 (19, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (20, AF0)
REFINPB15 (28, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (25, AF9)
G1_IO2PB13 (26, AF9)
G1_IO3PB14 (27, AF9)
G1_IO4PB15 (28, AF9)
G2_IO1PB4 (40, AF9)
G2_IO2PB5 (41, AF9)
G2_IO3PB6 (42, AF9)
G2_IO4PB7 (43, AF9)
G3_IO1PA15 (38, AF9)
G3_IO4PA14 (SWCLK) (37, AF9)
G5_IO1PA6 (16, AF9)
G5_IO2PB0 (18, AF9)
G5_IO3PB10 (21, AF9)
G5_IO4PB11 (22, AF9)
G7_IO1PA8 (29, AF9)
G7_IO2PA9 (30, AF9)
G7_IO3PA10 (31, AF9)
G7_IO4PA13 (SWDIO) (34, AF9)
SYNCPB1 (19, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (37, AF0)
JTDIPA15 (38)
JTDO-SWOPB3 (39)
JTMS-SWDIOPA13 (SWDIO) (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (12)
MCOPF2-NRST (7, AF0), PA8 (29, AF0), PA9 (30, AF0)
MCO2PA8 (29, AF3), PA10 (31, AF3)
OSC_ENPC15-OSC32_OUT (4, AF1), PF1-OSC_OUT (6, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_ENPC15-OSC32_OUT (4, AF0)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (10)
PWR_WKUP2PC13 (2)
PWR_WKUP3PA1 (11)
PWR_WKUP4PA2 (12)
PWR_WKUP7PB15 (28)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (10)
TAMP_IN3PB15 (28)
TAMP_IN5PA1 (11)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводLPTIM1_CH3 (AF2), PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
5PF0-OSC_INввод-выводRCC_OSC_IN
6PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT
7PF2-NRSTввод-выводRCC_MCO (AF0)
8VSSA/VREF-питание—
9VDDA/VREF+питание—
10PA0ввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
11PA1ввод-выводADC1_IN5, COMP1_INP, LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
12PA2ввод-выводADC1_IN6, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
13PA3ввод-выводADC1_IN7, LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
14PA4ввод-выводADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1 (AF14), SPI1_NSS (AF5), USART2_CK (AF7)
15PA5ввод-выводADC1_IN9, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
16PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
17PA7ввод-выводADC1_IN14, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
18PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
19PB1ввод-выводADC1_IN18, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
20PB2ввод-выводCOMP1_INP, LPTIM1_CH1 (AF1), RTC_OUT2 (AF0)
21PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), LPUART1_RX (AF8), LPUART2_RX (AF10), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_G5_IO3 (AF9), USART3_TX (AF7)
22PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), LPUART1_TX (AF8), LPUART2_TX (AF10), TIM2_CH4 (AF1), TSC_G5_IO4 (AF9), USART3_RX (AF7)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
26PB13ввод-выводI2C2_SCL (AF4), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
27PB14ввод-выводI2C2_SDA (AF4), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
28PB15ввод-выводPWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TAMP_IN3, TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
29PA8ввод-выводLPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
30PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
31PA10ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
32PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7)
33PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
34PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), TSC_G7_IO4 (AF9)
35VSSпитание—
36VDDпитание—
37PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
38PA15ввод-выводDEBUG_JTDI, SPI1_NSS (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8)
39PB3ввод-выводDEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
40PB4ввод-выводI2C2_SDA (AF3), I2C3_SDA (AF4), LPTIM1_CH4 (AF1), SPI1_MISO (AF5), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
41PB5ввод-выводLPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
42PB6ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF5), LPTIM1_ETR (AF1), LPUART2_TX (AF10), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
43PB7ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
44PF3-BOOT0 (BOOT0)ввод-вывод—
45PB8ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF3), LPTIM1_IN2 (AF1), TIM16_CH1 (AF14), USART3_TX (AF7)
46PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF3), IR_OUT (AF1), LPTIM1_CH4 (AF14), SPI2_NSS (AF5), USART3_RX (AF7)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA/VREF+9питание аналоговой части, объединённое с опорным напряжением АЦП
VSS23, 35, 47общий провод (земля)
VSSA/VREF-8общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U031C6Ux. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U031C6STM32U031C6Ux32 КБ12 КБ

Линейка STM32U0x1, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U031C8STM32U0x148 из 48выводы совпадают полностьюфлеш-память до 32 и 64 КБ
STM32U073C8STM32U0x347 из 4836: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 64 КБ; ОЗУ 12 и 40 КБ
STM32U073CBSTM32U0x347 из 4836: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 128 КБ; ОЗУ 12 и 40 КБ
STM32U073CCSTM32U0x347 из 4836: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 256 КБ; ОЗУ 12 и 40 КБ
STM32U083CCSTM32U0x347 из 4836: VDD → VDDUSBтолько у него: AES, COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 256 КБ; ОЗУ 12 и 40 КБ
STM32L431CB, STM32L431CCSTM32L4x144 из 485: PF0 → PH0; 6: PF1 → PH1; 7: PF2 → NRST; 44: PF3 → PH3только у этого: LPUART2, TIM3, USART4; только у него: CAN1, COMP2, QUADSPI, SAI1, SPI3, SWPMI1; флеш-память до 32 и 256 КБ; ОЗУ 12 и 64 КБ
STM32L451CC, STM32L451CESTM32L4x144 из 485: PF0 → PH0; 6: PF1 → PH1; 7: PF2 → NRST; 44: PF3 → PH3только у этого: LPUART2, TIM7, USART4; только у него: CAN1, COMP2, DFSDM1, I2C4, QUADSPI, SAI1, SPI3, UART4; флеш-память до 32 и 512 КБ; ОЗУ 12 и 160 КБ
STM32L552CC, STM32L552CESTM32L5x244 из 485: PF0 → PH0; 6: PF1 → PH1; 7: PF2 → NRST; 44: PF3 → PH3только у этого: LPUART2, USART4; только у него: ADC2, COMP2, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI1, SAI2, SPI3, TIM17, TIM4, TIM5, TIM8, UART4, UCPD1, USB, VREFBUF; флеш-память до 32 и 512 КБ; ОЗУ 12 и 256 КБ
STM32L562CEUxSTM32L5x244 из 485: PF0 → PH0; 6: PF1 → PH1; 7: PF2 → NRST; 44: PF3 → PH3только у этого: LPUART2, USART4; только у него: ADC2, AES, COMP2, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, PKA, SAI1, SAI2, SPI3, TIM17, TIM4, TIM5, TIM8, UART4, UCPD1, USB, VREFBUF; флеш-память до 32 и 512 КБ; ОЗУ 12 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32U031C6?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).

Где у STM32U031C6 выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (вывод 34, AF0), SWCLK — PA14 (SWCLK) (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U031C6?

I2C1_SCL — PA9 (вывод 30, AF4) или PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PA10 (вывод 31, AF4) или PB7 (вывод 43, AF4) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32U031C6 в корпусе UFQFPN48?

39 из 48. Ещё 9 выводов заняты питанием и землёй.
