STM32U031F8 в корпусе TSSOP20: распиновка

STM32U031F8 — микроконтроллер STM32U0 на ядре Cortex-M0+: 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус TSSOP20 — 20 выводов, на 17 из них — 27 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
64 КБ
ОЗУ
12 КБ
Корпус
TSSOP20, 20 выводов
Линий ввода-вывода
27

Схема корпуса TSSOP20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U031F8 в корпусе TSSOP20, вид сверхуSTM32U031F8TSSOP20, вид сверхуPB8 / PB9 — вывод 1: I2C1_SCL, I2C2_SCL, LPTIM1_IN2, TIM16_CH1, USART3_TX, DAC1_EXTI9, I2C1_SDA, I2C2_SDA, IR_OUT, LPTIM1_CH4, SPI2_NSS, USART3_RX1PB8/PB9VSS — вывод 22VSSVDD — вывод 33VDDPC14-OSC32_IN — вывод 4: RCC_OSC32_IN4PC14-OSC32_INPC15-OSC32_OUT — вывод 5: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN5PC15-OSC32_OUTPF2-NRST — вывод 6: RCC_MCO6PF2-NRSTVDDA/VREF+ — вывод 77VDDA/VREF+PA0-CK_IN — вывод 8: ADC1_IN4, COMP1_INM, COMP1_OUT, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX8PA0-CK_INPA1 / PA2 — вывод 9: ADC1_IN5, COMP1_INP, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX, ADC1_IN6, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TX9PA1/PA2PA3 / PA4 — вывод 10: ADC1_IN7, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RX, ADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1, SPI1_NSS, USART2_CK10PA3/PA4PA5 / PA6 — вывод 11: ADC1_IN9, COMP1_INM, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TX, ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTS11PA5/PA6PA7 / PB0 — вывод 12: ADC1_IN14, I2C2_SCL, I2C3_SCL, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RX, ADC1_IN17, COMP1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CK12PA7/PB0PB1 — вывод 13: ADC1_IN18, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTS13PB1PA8 — вывод 14: LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CK14PA8PA9 [PA11] / PA11 [PA9] — вывод 15: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TX, ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS15PA9/PA11PA10 [PA12] / PA12 [PA10] — вывод 16: I2C1_SDA, I2C2_SDA, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RX, SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTS16PA10/PA12PA13 (SWDIO) — вывод 17: DEBUG_JTMS-SWDIO, IR_OUT, TSC_G7_IO417PA13 (SWDIO)PA14 (SWCLK) / PB4 / PB5 / PB6 — вывод 18: DEBUG_JTCK-SWCLK, LPTIM1_CH1, TSC_G3_IO4, I2C2_SDA, I2C3_SDA, LPTIM1_CH4, SPI1_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTS, LPTIM1_IN1, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK, I2C1_SCL, I2C2_SCL, LPTIM1_ETR, LPUART2_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TX18PA14 (SWCLK)/PB4/PB5/PB6PB7 — вывод 19: I2C1_SDA, I2C2_SDA, LPTIM1_IN2, LPUART2_RX, TSC_G2_IO4, USART1_RX, USART4_CTS19PB7PF3-BOOT0 (BOOT0) — вывод 2020PF3-BOOT0 (BOOT0)
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

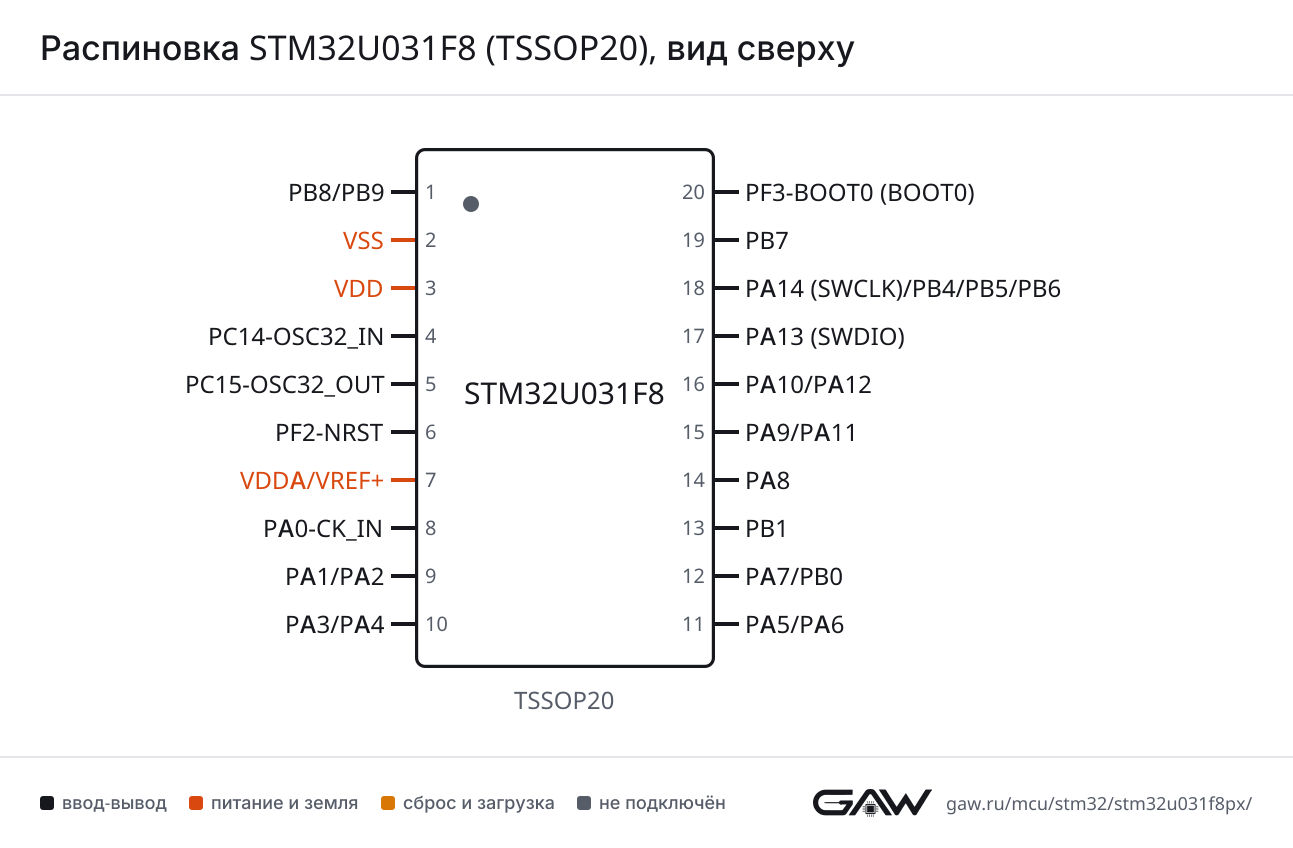

Распиновка STM32U031F8 (TSSOP20), вид сверхуРаспиновка TSSOP20 картинкой
PNG, 1293 × 848 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (14, AF7), PB5 (18, AF7)
CTSPA11 (15, AF7), PB4 (18, AF7)
DEPA12 (16, AF7)
RTSPA12 (16, AF7)
RXPA10 (16), PB7 (19, AF7)
TXPA9 (15), PB6 (18, AF7)
USART2CKPA4 (10, AF7)
CTSPA0-CK_IN (8, AF7)
DEPA1 (9, AF7)
RTSPA1 (9, AF7)
RXPA3 (10, AF7)
TXPA2 (9, AF7)
USART3CKPB0 (12, AF7)
CTSPA6 (11, AF7)
DEPB1 (13, AF7)
RTSPB1 (13, AF7)
RXPB9 (1, AF7), PA7 (12, AF7)
TXPB8 (1, AF7), PA5 (11, AF7)
USART4CTSPB7 (19, AF8)
RXPA1 (9, AF8)
TXPA0-CK_IN (8, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (11, AF8)
DEPB1 (13, AF8)
RTSPB1 (13, AF8)
RXPA3 (10, AF8)
TXPA2 (9, AF8)
LPUART2CTSPB0 (12, AF8)
DEPB1 (13, AF10)
RTSPB1 (13, AF10)
RXPB7 (19, AF10)
TXPB6 (18, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (11, AF5), PA11 (15, AF5), PB4 (18, AF5)
MOSIPA7 (12, AF5), PA12 (16, AF5), PB5 (18, AF5)
NSSPA4 (10, AF5), PB0 (12, AF5)
SCKPA1 (9, AF5), PA5 (11, AF5)
SPI2MISOPA11 (15, AF6)
MOSIPA12 (16, AF6)
NSSPB9 (1, AF5), PA10 (16)
SCKPA1 (9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (1, AF4), PA9 (15), PB6 (18, AF4)
SDAPB9 (1, AF4), PA10 (16), PB7 (19, AF4)
I2C2SCLPB8 (1, AF3), PA7 (12, AF3), PA9 (15), PB6 (18, AF5)
SDAPB9 (1, AF3), PA6 (11, AF3), PA10 (16), PB4 (18, AF3), PB7 (19, AF5)
I2C3SCLPA7 (12, AF4)
SDAPA6 (11, AF4), PB4 (18, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (15)
IN4PA0-CK_IN (8)
IN5PA1 (9)
IN6PA2 (9)
IN7PA3 (10)
IN8PA4 (10)
IN9PA5 (11)
IN10PA6 (11)
IN14PA7 (12)
IN17PB0 (12)
IN18PB1 (13)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (1), PA9 (15)
OUT1PA4 (10)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0-CK_IN (8), PA4 (10), PA5 (11), PB1 (13)
INPPA1 (9), PA9 (15)
OUTPA0-CK_IN (8, AF12), PA6 (11, AF6), PB0 (12, AF12), PA11 (15, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (9)
VINPPA0-CK_IN (8)
VOUTPA3 (10)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (11, AF1)
BKIN2PA11 (15, AF2)
CH1PA8 (14, AF1)
CH1NPA7 (12, AF1)
CH2PA9 (15)
CH2NPB0 (12, AF1)
CH3PA10 (16)
CH3NPB1 (13, AF1)
CH4PA11 (15, AF1)
ETRPA12 (16, AF1)
TIM2CH1PA0-CK_IN (8, AF1), PA5 (11, AF1)
CH2PA1 (9, AF1)
CH3PA2 (9, AF1)
CH4PA3 (10, AF1)
ETRPA0-CK_IN (8, AF14), PA5 (11, AF2)
TIM3CH1PA6 (11, AF2), PB4 (18, AF2)
CH2PA7 (12, AF2), PB5 (18, AF2)
CH3PB0 (12, AF2)
CH4PB1 (13, AF2)
TIM15BKINPA9 (15)
CH1PA2 (9, AF14)
CH1NPA1 (9, AF14)
CH2PA3 (10, AF14)
TIM16BKINPB5 (18, AF14)
CH1PB8 (1, AF14), PA6 (11, AF14)
CH1NPB6 (18, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (SWCLK) (18, AF1)
CH2PA1 (9, AF2)
CH4PB9 (1, AF14), PB4 (18, AF1)
ETRPB6 (18, AF1)
IN1PB5 (18, AF1)
IN2PB8 (1, AF1), PB7 (19, AF1)
LPTIM2CH1PA4 (10, AF14), PA8 (14, AF14)
CH2PA7 (12, AF14)
ETRPA5 (11, AF14)
IN1PB1 (13, AF14)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (18, AF9)
G2_IO2PB5 (18, AF9)
G2_IO3PB6 (18, AF9)
G2_IO4PB7 (19, AF9)
G3_IO4PA14 (SWCLK) (18, AF9)
G5_IO1PA6 (11, AF9)
G5_IO2PB0 (12, AF9)
G7_IO1PA8 (14, AF9)
G7_IO2PA9 (15)
G7_IO3PA10 (16)
G7_IO4PA13 (SWDIO) (17, AF9)
SYNCPB1 (13, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (18, AF0)
JTMS-SWDIOPA13 (SWDIO) (17, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (9)
MCOPF2-NRST (6, AF0), PA8 (14, AF0), PA9 (15)
MCO2PA8 (14, AF3), PA10 (16)
OSC_ENPC15-OSC32_OUT (5, AF1)
OSC32_ENPC15-OSC32_OUT (5, AF0)
OSC32_INPC14-OSC32_IN (4)
OSC32_OUTPC15-OSC32_OUT (5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0-CK_IN (8)
PWR_WKUP3PA1 (9)
PWR_WKUP4PA2 (9)
TAMP_IN2PA0-CK_IN (8)
TAMP_IN5PA1 (9)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 20 выводов корпуса TSSOP20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 15 — PA9 или PA11; вывод 16 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битом ремапа в SYSCFG. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PB8 и PB9; вывод 9 — PA1 и PA2; вывод 10 — PA3 и PA4; вывод 11 — PA5 и PA6; вывод 12 — PA7 и PB0; вывод 18 — PA14 (SWCLK), PB4, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

ВыводИмяТипФункции
1PB8ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF3), LPTIM1_IN2 (AF1), TIM16_CH1 (AF14), USART3_TX (AF7)
1PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF3), IR_OUT (AF1), LPTIM1_CH4 (AF14), SPI2_NSS (AF5), USART3_RX (AF7)
2VSSпитание—
3VDDпитание—
4PC14-OSC32_INввод-выводRCC_OSC32_IN
5PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
6PF2-NRSTввод-выводRCC_MCO (AF0)
7VDDA/VREF+питание—
8PA0-CK_INввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
9PA1ввод-выводADC1_IN5, COMP1_INP, LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
9PA2ввод-выводADC1_IN6, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
10PA3ввод-выводADC1_IN7, LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
10PA4ввод-выводADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1 (AF14), SPI1_NSS (AF5), USART2_CK (AF7)
11PA5ввод-выводADC1_IN9, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
11PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
12PA7ввод-выводADC1_IN14, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
12PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
13PB1ввод-выводADC1_IN18, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
14PA8ввод-выводLPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
15PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TX
15PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7)
16PA10ввод-выводI2C1_SDA, I2C2_SDA, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RX
16PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
17PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), TSC_G7_IO4 (AF9)
18PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
18PB4ввод-выводI2C2_SDA (AF3), I2C3_SDA (AF4), LPTIM1_CH4 (AF1), SPI1_MISO (AF5), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
18PB5ввод-выводLPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
18PB6ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF5), LPTIM1_ETR (AF1), LPUART2_TX (AF10), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
19PB7ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
20PF3-BOOT0 (BOOT0)ввод-вывод—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD3питание цифровой части и линий ввода-вывода
VDDA/VREF+7питание аналоговой части, объединённое с опорным напряжением АЦП
VSS2общий провод (земля)

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U031F8Px. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U031F8STM32U031F8Px64 КБ12 КБ

Линейка STM32U0x1, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TSSOP20, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U031F4STM32U0x120 из 20выводы совпадают полностьюфлеш-память до 64 и 16 КБ
STM32U031F6STM32U0x120 из 20выводы совпадают полностьюфлеш-память до 64 и 32 КБ

Частые вопросы

На каких выводах USART1 у STM32U031F8?

В корпусе TSSOP20 сигнал USART1_TX выведен на PA9 (вывод 15) или PB6 (вывод 18, AF7), USART1_RX — на PA10 (вывод 16) или PB7 (вывод 19, AF7).

Где у STM32U031F8 выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (вывод 17, AF0), SWCLK — PA14 (SWCLK) (вывод 18, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U031F8?

I2C1_SCL — PB8 (вывод 1, AF4) или PA9 (вывод 15) или PB6 (вывод 18, AF4), I2C1_SDA — PB9 (вывод 1, AF4) или PA10 (вывод 16) или PB7 (вывод 19, AF4).

Сколько выводов ввода-вывода у STM32U031F8 в корпусе TSSOP20?

27 линий ввода-вывода на 17 выводах из 20: на некоторых выводах их по нескольку. Ещё 3 вывода заняты питанием и землёй.

Почему у STM32U031F8 в корпусе TSSOP20 на одном выводе несколько линий порта?

У корпуса TSSOP20 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 15 — PA9 или PA11; вывод 16 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битом ремапа в SYSCFG. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PB8 и PB9; вывод 9 — PA1 и PA2; вывод 10 — PA3 и PA4; вывод 11 — PA5 и PA6; вывод 12 — PA7 и PB0; вывод 18 — PA14 (SWCLK), PB4, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
