STM32U031G6 в корпусе WLCSP27: распиновка

STM32U031G6 — микроконтроллер STM32U0 на ядре Cortex-M0+: 32 КБ флеш-памяти и 12 КБ ОЗУ. Корпус WLCSP27 — 27 шариков, из них 24 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
32 КБ
ОЗУ
12 КБ
Корпус
WLCSP27, 27 шариков
Линий ввода-вывода
24

Схема корпуса WLCSP27

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U031G6 в корпусе WLCSP27, вид сверхуABCDEF123456789PB6 — шарик A2: I2C1_SCL, I2C2_SCL, LPTIM1_ETR, LPUART2_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6PB7 — шарик A4: I2C1_SDA, I2C2_SDA, LPTIM1_IN2, LPUART2_RX, TSC_G2_IO4, USART1_RX, USART4_CTSPB7PF3-BOOT0 (BOOT0) — шарик A6PF3VSS — шарик A8VSSPA14 (SWCLK) — шарик B1: DEBUG_JTCK-SWCLK, LPTIM1_CH1, TSC_G3_IO4PA14PB5 — шарик B3: LPTIM1_IN1, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CKPB5PA12 [PA10] — шарик B5: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTSPA12VDD — шарик B7VDDPC14-OSC32_IN — шарик B9: RCC_OSC32_INPC14PA13 (SWDIO) — шарик C2: DEBUG_JTMS-SWDIO, IR_OUT, TSC_G7_IO4PA13PA11 [PA9] — шарик C4: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTSPA11PA0-CK_IN — шарик C6: ADC1_IN4, COMP1_INM, COMP1_OUT, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TXPA0PC15-OSC32_OUT — шарик C8: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_ENPC15PA10 — шарик D1: I2C1_SDA, I2C2_SDA, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RXPA10PA9 — шарик D3: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TXPA9PA6 — шарик D5: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTSPA6PA1 — шарик D7: ADC1_IN5, COMP1_INP, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RXPA1PF2-NRST — шарик D9: RCC_MCOPF2PA8 — шарик E2: LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CKPA8PA7 — шарик E4: ADC1_IN14, I2C2_SCL, I2C3_SCL, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RXPA7PA5 — шарик E6: ADC1_IN9, COMP1_INM, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TXPA5PA2 — шарик E8: ADC1_IN6, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TXPA2PB1 — шарик F1: ADC1_IN18, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTSPB1PB0 — шарик F3: ADC1_IN17, COMP1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CKPB0PA4 — шарик F5: ADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1, SPI1_NSS, USART2_CKPA4PA3 — шарик F7: ADC1_IN7, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RXPA3VDDA/VREF+ — шарик F9VDDA/VREF+WLCSP27, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

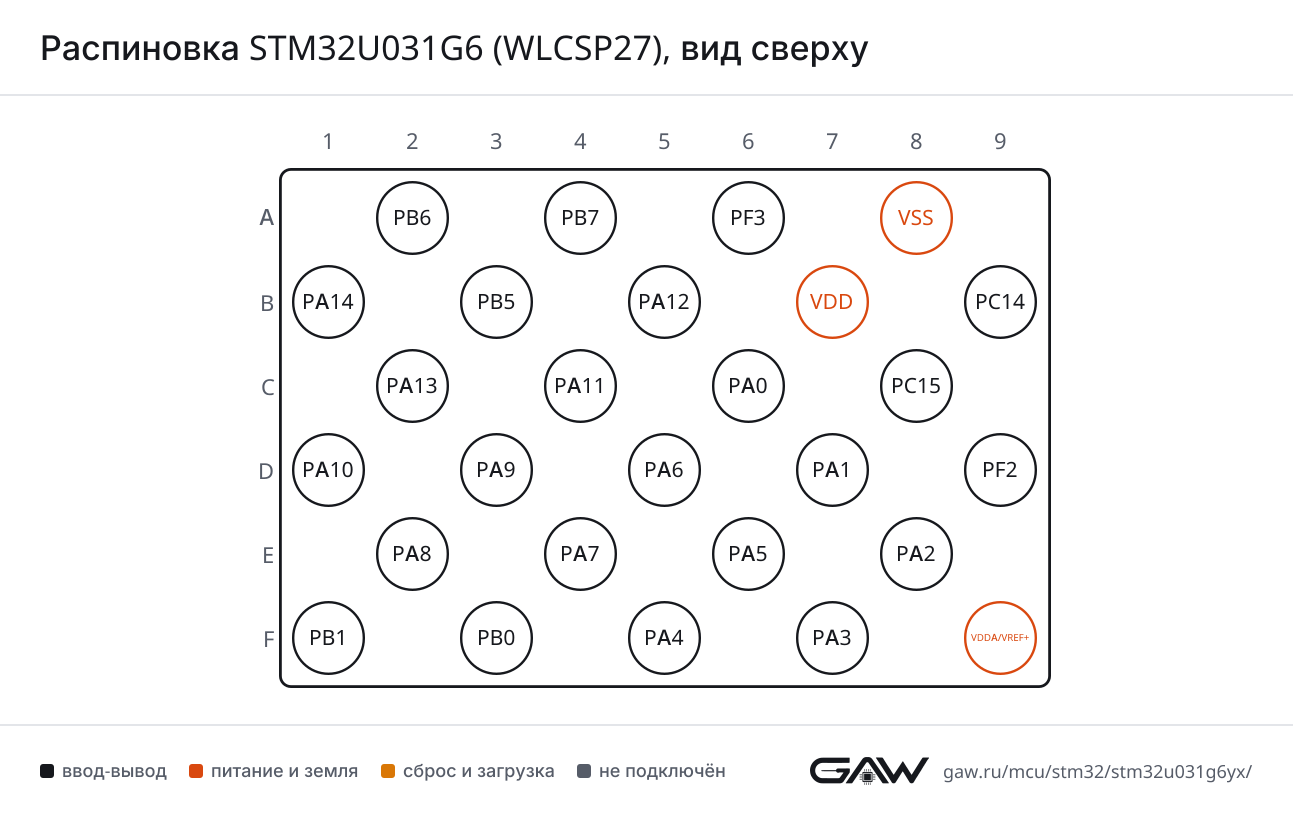

Распиновка STM32U031G6 (WLCSP27), вид сверхуРаспиновка WLCSP27 картинкой
PNG, 1293 × 816 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (B3, AF7), PA8 (E2, AF7)
CTSPA11 (C4, AF7)
DEPA12 (B5, AF7)
RTSPA12 (B5, AF7)
RXPB7 (A4, AF7), PA10 (D1, AF7)
TXPB6 (A2, AF7), PA9 (D3, AF7)
USART2CKPA4 (F5, AF7)
CTSPA0-CK_IN (C6, AF7)
DEPA1 (D7, AF7)
RTSPA1 (D7, AF7)
RXPA3 (F7, AF7)
TXPA2 (E8, AF7)
USART3CKPB0 (F3, AF7)
CTSPA6 (D5, AF7)
DEPB1 (F1, AF7)
RTSPB1 (F1, AF7)
RXPA7 (E4, AF7)
TXPA5 (E6, AF7)
USART4CTSPB7 (A4, AF8)
RXPA1 (D7, AF8)
TXPA0-CK_IN (C6, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (D5, AF8)
DEPB1 (F1, AF8)
RTSPB1 (F1, AF8)
RXPA3 (F7, AF8)
TXPA2 (E8, AF8)
LPUART2CTSPB0 (F3, AF8)
DEPB1 (F1, AF10)
RTSPB1 (F1, AF10)
RXPB7 (A4, AF10)
TXPB6 (A2, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (C4, AF5), PA6 (D5, AF5)
MOSIPB5 (B3, AF5), PA12 (B5, AF5), PA7 (E4, AF5)
NSSPB0 (F3, AF5), PA4 (F5, AF5)
SCKPA1 (D7, AF5), PA5 (E6, AF5)
SPI2MISOPA11 (C4, AF6)
MOSIPA12 (B5, AF6)
NSSPA10 (D1, AF6)
SCKPA1 (D7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A2, AF4), PA9 (D3, AF4)
SDAPB7 (A4, AF4), PA10 (D1, AF4)
I2C2SCLPB6 (A2, AF5), PA9 (D3, AF5), PA7 (E4, AF3)
SDAPB7 (A4, AF5), PA10 (D1, AF5), PA6 (D5, AF3)
I2C3SCLPA7 (E4, AF4)
SDAPA6 (D5, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C4)
IN4PA0-CK_IN (C6)
IN5PA1 (D7)
IN6PA2 (E8)
IN7PA3 (F7)
IN8PA4 (F5)
IN9PA5 (E6)
IN10PA6 (D5)
IN14PA7 (E4)
IN17PB0 (F3)
IN18PB1 (F1)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (D3)
OUT1PA4 (F5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0-CK_IN (C6), PA5 (E6), PB1 (F1), PA4 (F5)
INPPA9 (D3), PA1 (D7)
OUTPA11 (C4, AF12), PA0-CK_IN (C6, AF12), PA6 (D5, AF6), PB0 (F3, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (D7)
VINPPA0-CK_IN (C6)
VOUTPA3 (F7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (D5, AF1)
BKIN2PA11 (C4, AF2)
CH1PA8 (E2, AF1)
CH1NPA7 (E4, AF1)
CH2PA9 (D3, AF1)
CH2NPB0 (F3, AF1)
CH3PA10 (D1, AF1)
CH3NPB1 (F1, AF1)
CH4PA11 (C4, AF1)
ETRPA12 (B5, AF1)
TIM2CH1PA0-CK_IN (C6, AF1), PA5 (E6, AF1)
CH2PA1 (D7, AF1)
CH3PA2 (E8, AF1)
CH4PA3 (F7, AF1)
ETRPA0-CK_IN (C6, AF14), PA5 (E6, AF2)
TIM3CH1PA6 (D5, AF2)
CH2PB5 (B3, AF2), PA7 (E4, AF2)
CH3PB0 (F3, AF2)
CH4PB1 (F1, AF2)
TIM15BKINPA9 (D3, AF14)
CH1PA2 (E8, AF14)
CH1NPA1 (D7, AF14)
CH2PA3 (F7, AF14)
TIM16BKINPB5 (B3, AF14)
CH1PA6 (D5, AF14)
CH1NPB6 (A2, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (SWCLK) (B1, AF1)
CH2PA1 (D7, AF2)
ETRPB6 (A2, AF1)
IN1PB5 (B3, AF1)
IN2PB7 (A4, AF1)
LPTIM2CH1PA8 (E2, AF14), PA4 (F5, AF14)
CH2PA7 (E4, AF14)
ETRPA5 (E6, AF14)
IN1PB1 (F1, AF14)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO2PB5 (B3, AF9)
G2_IO3PB6 (A2, AF9)
G2_IO4PB7 (A4, AF9)
G3_IO4PA14 (SWCLK) (B1, AF9)
G5_IO1PA6 (D5, AF9)
G5_IO2PB0 (F3, AF9)
G7_IO1PA8 (E2, AF9)
G7_IO2PA9 (D3, AF9)
G7_IO3PA10 (D1, AF9)
G7_IO4PA13 (SWDIO) (C2, AF9)
SYNCPB1 (F1, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (B1, AF0)
JTMS-SWDIOPA13 (SWDIO) (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (E8)
MCOPA9 (D3, AF0), PF2-NRST (D9, AF0), PA8 (E2, AF0)
MCO2PA10 (D1, AF3), PA8 (E2, AF3)
OSC_ENPC15-OSC32_OUT (C8, AF1)
OSC32_ENPC15-OSC32_OUT (C8, AF0)
OSC32_INPC14-OSC32_IN (B9)
OSC32_OUTPC15-OSC32_OUT (C8)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0-CK_IN (C6)
PWR_WKUP3PA1 (D7)
PWR_WKUP4PA2 (E8)
TAMP_IN2PA0-CK_IN (C6)
TAMP_IN5PA1 (D7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 27 шариков корпуса WLCSP27 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A2PB6ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF5), LPTIM1_ETR (AF1), LPUART2_TX (AF10), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A4PB7ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
A6PF3-BOOT0 (BOOT0)ввод-вывод—
A8VSSпитание—
B1PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
B3PB5ввод-выводLPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
B5PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B7VDDпитание—
B9PC14-OSC32_INввод-выводRCC_OSC32_IN
C2PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), TSC_G7_IO4 (AF9)
C4PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7)
C6PA0-CK_INввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
C8PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
D1PA10ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
D3PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
D5PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
D7PA1ввод-выводADC1_IN5, COMP1_INP, LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
D9PF2-NRSTввод-выводRCC_MCO (AF0)
E2PA8ввод-выводLPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
E4PA7ввод-выводADC1_IN14, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
E6PA5ввод-выводADC1_IN9, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
E8PA2ввод-выводADC1_IN6, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
F1PB1ввод-выводADC1_IN18, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
F3PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
F5PA4ввод-выводADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1 (AF14), SPI1_NSS (AF5), USART2_CK (AF7)
F7PA3ввод-выводADC1_IN7, LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
F9VDDA/VREF+питание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDB7питание цифровой части и линий ввода-вывода
VDDA/VREF+F9питание аналоговой части, объединённое с опорным напряжением АЦП
VSSA8общий провод (земля)

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U031G6Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U031G6STM32U031G6Yx32 КБ12 КБ

Линейка STM32U0x1, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP27, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U031G8STM32U0x127 из 27выводы совпадают полностьюфлеш-память до 32 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32U031G6?

В корпусе WLCSP27 сигнал USART1_TX выведен на PB6 (шарик A2, AF7) или PA9 (шарик D3, AF7), USART1_RX — на PB7 (шарик A4, AF7) или PA10 (шарик D1, AF7).

Где у STM32U031G6 выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (шарик C2, AF0), SWCLK — PA14 (SWCLK) (шарик B1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U031G6?

I2C1_SCL — PB6 (шарик A2, AF4) или PA9 (шарик D3, AF4), I2C1_SDA — PB7 (шарик A4, AF4) или PA10 (шарик D1, AF4).

Сколько выводов ввода-вывода у STM32U031G6 в корпусе WLCSP27?

24 из 27. Ещё 3 вывода заняты питанием и землёй.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
