STM32U073HC в корпусе WLCSP42: распиновка

STM32U073HC — микроконтроллер STM32U0 на ядре Cortex-M0+: 256 КБ флеш-памяти и 40 КБ ОЗУ. Корпус WLCSP42 — 42 шарика, из них 33 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
256 КБ
ОЗУ
40 КБ
Корпус
WLCSP42, 42 шарика
Линий ввода-вывода
33

Схема корпуса WLCSP42

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U073HC в корпусе WLCSP42, вид сверхуABCDEFG123456789101112VSS — шарик A2VSSPA15 — шарик A4: DEBUG_JTDI, LCD_SEG17, LPTIM3_CH3, LPTIM3_IN2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTS, USART4_DE, USART4_RTSPA15PB5 — шарик A6: COMP2_OUT, LCD_SEG9, LPTIM1_IN1, LPUART3_CTS, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CKPB5PB7 — шарик A8: COMP2_INM, I2C1_SDA, I2C2_SDA, I2C4_SDA, LCD_SEG21, LPTIM1_IN2, LPUART2_RX, LPUART3_RX, PWR_PVD_IN, TSC_G2_IO4, USART1_RX, USART4_CTSPB7PB8 — шарик A10: I2C1_SCL, I2C2_SCL, LCD_SEG16, LPTIM1_IN2, LPTIM3_IN2, TIM16_CH1, USART3_TXPB8VSS — шарик A12VSSVDDUSB — шарик B1VDDUSBPA13 (SWDIO) — шарик B3: DEBUG_JTMS-SWDIO, IR_OUT, LCD_SEG40, TSC_G7_IO4, USB_NOEPA13PB3 — шарик B5: COMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL, I2C3_SCL, LCD_SEG7, LPTIM1_CH3, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PB6 — шарик B7: COMP2_INP, I2C1_SCL, I2C2_SCL, I2C4_SCL, LPTIM1_ETR, LPUART2_TX, LPUART3_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6VBAT — шарик B9VBATVDD — шарик B11VDDPA12 [PA10] — шарик C2: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA9 — шарик C4: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, LCD_COM1, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TXPA9PB4 — шарик C6: COMP2_INP, I2C2_SDA, I2C3_SDA, LCD_SEG8, LPTIM1_CH4, LPUART3_DE, LPUART3_RTS, SPI1_MISO, SPI3_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTSPB4PF3-BOOT0 (BOOT0) — шарик C8PF3PC15-OSC32_OUT — шарик C10: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_ENPC15PC14-OSC32_IN — шарик C12: RCC_OSC32_INPC14PA11 [PA9] — шарик D1: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DMPA11PA8 — шарик D3: LCD_COM0, LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CKPA8PA14 (SWCLK) — шарик D5: DEBUG_JTCK-SWCLK, LCD_SEG41, LPTIM1_CH1, TSC_G3_IO4PA14PC13 — шарик D7: LPTIM1_CH3, LPTIM3_CH3, PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13PF1-OSC_OUT — шарик D9: RCC_OSC_EN, RCC_OSC_OUTPF1PF0-OSC_IN — шарик D11: RCC_OSC_INPF0PA10 — шарик E2: CRS_SYNC, I2C1_SDA, I2C2_SDA, LCD_COM2, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RXPA10PA5 — шарик E4: ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44, LPTIM2_ETR, LPUART3_RX, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TXPA5PA3 — шарик E6: ADC1_IN7, COMP2_INP, LCD_SEG2, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA1 — шарик E8: ADC1_IN5, COMP1_INP, LCD_SEG0, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RXPA1VSSA/VREF- — шарик E10VSSA/VREF-PF2-NRST — шарик E12: RCC_MCOPF2VSS — шарик F1VSSPB1 — шарик F3: ADC1_IN18, COMP1_INM, LCD_SEG6, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTSPB1PB0 — шарик F5: ADC1_IN17, COMP1_OUT, LCD_SEG5, LPTIM3_CH1, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CKPB0PA7 — шарик F7: ADC1_IN14, COMP2_OUT, I2C2_SCL, I2C3_SCL, LCD_SEG4, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RXPA7PA0 — шарик F9: ADC1_IN4, COMP1_INM, COMP1_OUT, LCD_SEG42, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TXPA0VDDA/VREF+ — шарик F11VDDA/VREF+VDD — шарик G2VDDPB10 — шарик G4: COMP1_OUT, I2C2_SCL, I2C4_SCL, LCD_SEG10, LPTIM3_CH1, LPUART1_RX, LPUART2_RX, SPI2_SCK, TIM2_CH3, TSC_G5_IO3, USART3_TXPB10PB2 — шарик G6: COMP1_INP, LCD_VLCD, LPTIM1_CH1, RTC_OUT2PB2PA6 — шарик G8: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LCD_SEG3, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTSPA6PA4 — шарик G10: ADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43, LPTIM2_CH1, LPUART3_TX, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA2 — шарик G12: ADC1_IN6, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TXPA2WLCSP42, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

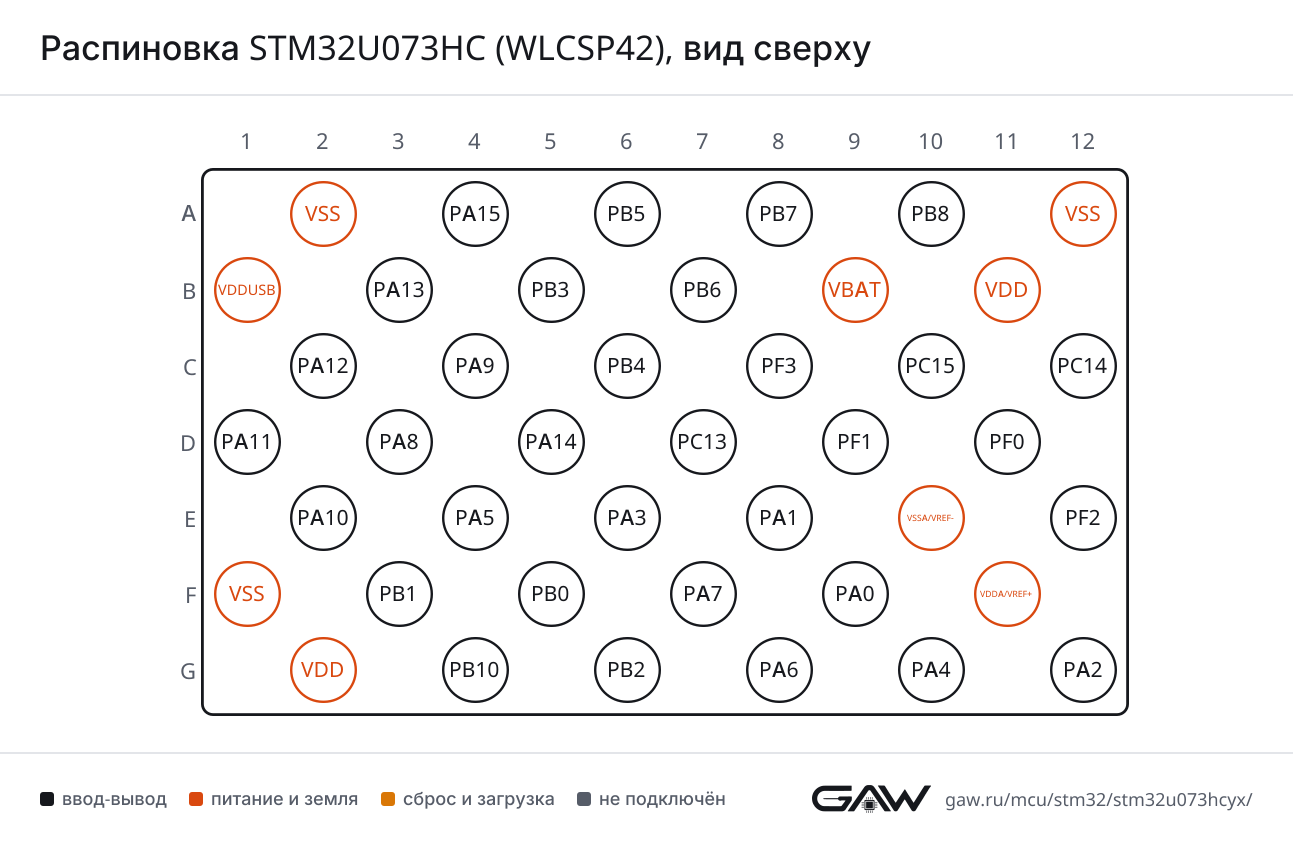

Распиновка STM32U073HC (WLCSP42), вид сверхуРаспиновка WLCSP42 картинкой
PNG, 1293 × 844 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (A6, AF7), PA8 (D3, AF7)
CTSPB4 (C6, AF7), PA11 (D1, AF7)
DEPB3 (B5, AF7), PA12 (C2, AF7)
RTSPB3 (B5, AF7), PA12 (C2, AF7)
RXPB7 (A8, AF7), PA10 (E2, AF7)
TXPB6 (B7, AF7), PA9 (C4, AF7)
USART2CKPA4 (G10, AF7)
CTSPA0 (F9, AF7)
DEPA1 (E8, AF7)
RTSPA1 (E8, AF7)
RXPA15 (A4, AF3), PA3 (E6, AF7)
TXPA2 (G12, AF7)
USART3CKPB0 (F5, AF7)
CTSPA6 (G8, AF7)
DEPA15 (A4, AF7), PB1 (F3, AF7)
RTSPA15 (A4, AF7), PB1 (F3, AF7)
RXPA7 (F7, AF7)
TXPB8 (A10, AF7), PA5 (E4, AF7), PB10 (G4, AF7)
USART4CTSPB7 (A8, AF8)
DEPA15 (A4, AF8)
RTSPA15 (A4, AF8)
RXPA1 (E8, AF8)
TXPA0 (F9, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (G8, AF8)
DEPB1 (F3, AF8)
RTSPB1 (F3, AF8)
RXPA3 (E6, AF8), PB10 (G4, AF8)
TXPA2 (G12, AF8)
LPUART2CTSPB0 (F5, AF8)
DEPB1 (F3, AF10)
RTSPB1 (F3, AF10)
RXPB7 (A8, AF10), PB10 (G4, AF10)
TXPB6 (B7, AF10)
LPUART3CTSPB5 (A6, AF8)
DEPB4 (C6, AF8)
RTSPB4 (C6, AF8)
RXPB7 (A8, AF6), PA5 (E4, AF8)
TXPB6 (B7, AF6), PA4 (G10, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (C6, AF5), PA11 (D1, AF5), PA6 (G8, AF5)
MOSIPB5 (A6, AF5), PA12 (C2, AF5), PA7 (F7, AF5)
NSSPA15 (A4, AF5), PB0 (F5, AF5), PA4 (G10, AF5)
SCKPB3 (B5, AF5), PA5 (E4, AF5), PA1 (E8, AF5)
SPI2MISOPA11 (D1, AF6)
MOSIPA12 (C2, AF6)
NSSPA10 (E2, AF6)
SCKPA1 (E8, AF6), PB10 (G4, AF5)
SPI3MISOPB4 (C6, AF6)
MOSIPB5 (A6, AF6)
NSSPA15 (A4, AF6), PA4 (G10, AF6)
SCKPB3 (B5, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A10, AF4), PB6 (B7, AF4), PA9 (C4, AF4)
SDAPB7 (A8, AF4), PA10 (E2, AF4)
I2C2SCLPB8 (A10, AF3), PB3 (B5, AF3), PB6 (B7, AF5), PA9 (C4, AF5), PA7 (F7, AF3), PB10 (G4, AF4)
SDAPB7 (A8, AF5), PB4 (C6, AF3), PA10 (E2, AF5), PA6 (G8, AF3)
I2C3SCLPB3 (B5, AF4), PA7 (F7, AF4)
SDAPB4 (C6, AF4), PA6 (G8, AF4)
I2C4SCLPB6 (B7, AF3), PB10 (G4, AF3)
SDAPB7 (A8, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (D1)
DPPA12 (C2)
NOEPA13 (SWDIO) (B3, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (D1)
IN4PA0 (F9)
IN5PA1 (E8)
IN6PA2 (G12)
IN7PA3 (E6)
IN8PA4 (G10)
IN9PA5 (E4)
IN10PA6 (G8)
IN14PA7 (F7)
IN17PB0 (F5)
IN18PB1 (F3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (C4)
OUT1PA4 (G10)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (E4), PB1 (F3), PA0 (F9), PA4 (G10)
INPPA9 (C4), PA1 (E8), PB2 (G6)
OUTPA11 (D1, AF12), PB0 (F5, AF12), PA0 (F9, AF12), PB10 (G4, AF12), PA6 (G8, AF6)
COMP2INMPB7 (A8), PB3 (B5), PA5 (E4), PA4 (G10), PA2 (G12)
INPPB6 (B7), PB4 (C6), PA3 (E6)
OUTPB5 (A6, AF12), PA7 (F7, AF12), PA2 (G12, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (E8)
VINPPA0 (F9)
VOUTPA3 (E6)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (G8, AF1)
BKIN2PA11 (D1, AF2)
CH1PA8 (D3, AF1)
CH1NPA7 (F7, AF1)
CH2PA9 (C4, AF1)
CH2NPB0 (F5, AF1)
CH3PA10 (E2, AF1)
CH3NPB1 (F3, AF1)
CH4PA11 (D1, AF1)
ETRPA12 (C2, AF1)
TIM2CH1PA15 (A4, AF1), PA5 (E4, AF1), PA0 (F9)
CH2PB3 (B5, AF1), PA1 (E8, AF1)
CH3PB10 (G4, AF1), PA2 (G12, AF1)
CH4PA3 (E6, AF1)
ETRPA15 (A4, AF2), PA5 (E4, AF2), PA0 (F9, AF14)
TIM3CH1PB4 (C6, AF2), PA6 (G8, AF2)
CH2PB5 (A6, AF2), PA7 (F7, AF2)
CH3PB0 (F5, AF2)
CH4PB1 (F3, AF2)
TIM15BKINPA9 (C4, AF14)
CH1PA2 (G12, AF14)
CH1NPA1 (E8, AF14)
CH2PA3 (E6, AF14)
TIM16BKINPB5 (A6, AF14)
CH1PB8 (A10, AF14), PA6 (G8, AF14)
CH1NPB6 (B7, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (SWCLK) (D5, AF1), PB2 (G6, AF1)
CH2PA1 (E8, AF2)
CH3PB3 (B5, AF2), PC13 (D7, AF2)
CH4PB4 (C6, AF1)
ETRPB6 (B7, AF1)
IN1PB5 (A6, AF1)
IN2PB7 (A8, AF1), PB8 (A10, AF1)
LPTIM2CH1PA8 (D3, AF14), PA4 (G10, AF14)
CH2PA7 (F7, AF14)
ETRPA5 (E4, AF14)
IN1PB1 (F3, AF14)
LPTIM3CH1PB0 (F5, AF4), PB10 (G4, AF2)
CH2PB1 (F3, AF4)
CH3PA15 (A4, AF14), PC13 (D7, AF4)
IN2PA15 (A4, AF4), PB8 (A10, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (D7)
OUT2PB2 (G6, AF0)
TSPC13 (D7)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (D3, AF11)
COM1PA9 (C4, AF11)
COM2PA10 (E2, AF11)
SEG0PA1 (E8, AF11)
SEG1PA2 (G12, AF11)
SEG2PA3 (E6, AF11)
SEG3PA6 (G8, AF11)
SEG4PA7 (F7, AF11)
SEG5PB0 (F5, AF11)
SEG6PB1 (F3, AF11)
SEG7PB3 (B5, AF11)
SEG8PB4 (C6, AF11)
SEG9PB5 (A6, AF11)
SEG10PB10 (G4, AF11)
SEG16PB8 (A10, AF11)
SEG17PA15 (A4, AF11)
SEG21PB7 (A8, AF11)
SEG40PA13 (SWDIO) (B3, AF11)
SEG41PA14 (SWCLK) (D5, AF11)
SEG42PA0 (F9, AF11)
SEG43PA4 (G10, AF11)
SEG44PA5 (E4, AF11)
VLCDPB2 (G6, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (C6, AF9)
G2_IO2PB5 (A6, AF9)
G2_IO3PB6 (B7, AF9)
G2_IO4PB7 (A8, AF9)
G3_IO1PA15 (A4, AF9)
G3_IO4PA14 (SWCLK) (D5, AF9)
G5_IO1PA6 (G8, AF9)
G5_IO2PB0 (F5, AF9)
G5_IO3PB10 (G4, AF9)
G7_IO1PA8 (D3, AF9)
G7_IO2PA9 (C4, AF9)
G7_IO3PA10 (E2, AF9)
G7_IO4PA13 (SWDIO) (B3, AF9)
SYNCPB1 (F3, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (D5, AF0)
JTDIPA15 (A4)
JTDO-SWOPB3 (B5)
JTMS-SWDIOPA13 (SWDIO) (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G12)
MCOPA9 (C4, AF0), PA8 (D3, AF0), PF2-NRST (E12, AF0)
MCO2PA8 (D3, AF3), PA10 (E2, AF3)
OSC_ENPC15-OSC32_OUT (C10, AF1), PF1-OSC_OUT (D9, AF0)
OSC_INPF0-OSC_IN (D11)
OSC_OUTPF1-OSC_OUT (D9)
OSC32_ENPC15-OSC32_OUT (C10, AF0)
OSC32_INPC14-OSC32_IN (C12)
OSC32_OUTPC15-OSC32_OUT (C10)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (F9)
PWR_WKUP2PC13 (D7)
PWR_WKUP3PA1 (E8)
PWR_WKUP4PA2 (G12)
TAMP_IN1PC13 (D7)
TAMP_IN2PA0 (F9)
TAMP_IN5PA1 (E8)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 42 шарика корпуса WLCSP42 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A2VSSпитание—
A4PA15ввод-выводDEBUG_JTDI, LCD_SEG17 (AF11), LPTIM3_CH3 (AF14), LPTIM3_IN2 (AF4), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8)
A6PB5ввод-выводCOMP2_OUT (AF12), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART3_CTS (AF8), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
A8PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C2_SDA (AF5), I2C4_SDA (AF3), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), LPUART3_RX (AF6), PWR_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
A10PB8ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF3), LCD_SEG16 (AF11), LPTIM1_IN2 (AF1), LPTIM3_IN2 (AF2), TIM16_CH1 (AF14), USART3_TX (AF7)
A12VSSпитание—
B1VDDUSBпитание—
B3PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), LCD_SEG40 (AF11), TSC_G7_IO4 (AF9), USB_NOE (AF10)
B5PB3ввод-выводCOMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG7 (AF11), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B7PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C2_SCL (AF5), I2C4_SCL (AF3), LPTIM1_ETR (AF1), LPUART2_TX (AF10), LPUART3_TX (AF6), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B9VBATпитание—
B11VDDпитание—
C2PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C4PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), LCD_COM1 (AF11), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
C6PB4ввод-выводCOMP2_INP, I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG8 (AF11), LPTIM1_CH4 (AF1), LPUART3_DE (AF8), LPUART3_RTS (AF8), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
C8PF3-BOOT0 (BOOT0)ввод-вывод—
C10PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
C12PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
D3PA8ввод-выводLCD_COM0 (AF11), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
D5PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LCD_SEG41 (AF11), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
D7PC13ввод-выводLPTIM1_CH3 (AF2), LPTIM3_CH3 (AF4), PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
D9PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT
D11PF0-OSC_INввод-выводRCC_OSC_IN
E2PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), I2C2_SDA (AF5), LCD_COM2 (AF11), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
E4PA5ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44 (AF11), LPTIM2_ETR (AF14), LPUART3_RX (AF8), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
E6PA3ввод-выводADC1_IN7, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
E8PA1ввод-выводADC1_IN5, COMP1_INP, LCD_SEG0 (AF11), LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
E10VSSA/VREF-питание—
E12PF2-NRSTввод-выводRCC_MCO (AF0)
F1VSSпитание—
F3PB1ввод-выводADC1_IN18, COMP1_INM, LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
F5PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LCD_SEG5 (AF11), LPTIM3_CH1 (AF4), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
F7PA7ввод-выводADC1_IN14, COMP2_OUT (AF12), I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG4 (AF11), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
F9PA0ввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), LCD_SEG42 (AF11), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
F11VDDA/VREF+питание—
G2VDDпитание—
G4PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LCD_SEG10 (AF11), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), LPUART2_RX (AF10), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_G5_IO3 (AF9), USART3_TX (AF7)
G6PB2ввод-выводCOMP1_INP, LCD_VLCD (AF11), LPTIM1_CH1 (AF1), RTC_OUT2 (AF0)
G8PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
G10PA4ввод-выводADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43 (AF11), LPTIM2_CH1 (AF14), LPUART3_TX (AF8), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
G12PA2ввод-выводADC1_IN6, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB9резервное питание: часы реального времени и резервные регистры
VDDB11, G2питание цифровой части и линий ввода-вывода
VDDA/VREF+F11питание аналоговой части, объединённое с опорным напряжением АЦП
VDDUSBB1питание приёмопередатчика USB
VSSA2, A12, F1общий провод (земля)
VSSA/VREF-E10общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U073HCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U073HCSTM32U073HCYx256 КБ40 КБ

Линейка STM32U0x3, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP42, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U073H8STM32U0x342 из 42выводы совпадают полностьюфлеш-память до 256 и 64 КБ
STM32U073HBSTM32U0x342 из 42выводы совпадают полностьюфлеш-память до 256 и 128 КБ
STM32U083HCSTM32U0x342 из 42выводы совпадают полностьютолько у него: AES

Частые вопросы

На каких выводах USART1 у STM32U073HC?

В корпусе WLCSP42 сигнал USART1_TX выведен на PB6 (шарик B7, AF7) или PA9 (шарик C4, AF7), USART1_RX — на PB7 (шарик A8, AF7) или PA10 (шарик E2, AF7).

Где у STM32U073HC выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (шарик B3, AF0), SWCLK — PA14 (SWCLK) (шарик D5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U073HC?

I2C1_SCL — PB8 (шарик A10, AF4) или PB6 (шарик B7, AF4) или PA9 (шарик C4, AF4), I2C1_SDA — PB7 (шарик A8, AF4) или PA10 (шарик E2, AF4).

Сколько выводов ввода-вывода у STM32U073HC в корпусе WLCSP42?

33 из 42. Ещё 9 выводов заняты питанием и землёй.
