STM32U375KG в корпусе UQFN32: распиновка

STM32U375KG — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UQFN32 — 32 вывода, из них 25 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
256 КБ
Корпус
UQFN32, 32 вывода
Линий ввода-вывода
25

Схема корпуса UQFN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U375KG в корпусе UQFN32, вид сверхуSTM32U375KGUQFN32, вид сверхуVDD — вывод 11VDDPC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT3PC15-OSC32_OUTNRST (NRST) — вывод 44NRST (NRST)VDDA — вывод 55VDDAPA0 — вывод 6: ADC1_IN3, AUDIOCLK, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM2_CH1, TIM2_ETR, UART4_TX6PA0PA1 — вывод 7: ADC1_IN4, I2C1_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, UART4_RX7PA1PA2 — вывод 8: ADC1_IN5, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH38PA2PA3 — вывод 9: ADC1_IN6, COMP1_INP, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH49PA3PA4 — вывод 10: ADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS10PA4PA5 — вывод 11: ADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_RX11PA5PA6 — вывод 12: ADC1_IN9, ADC2_IN5, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, USART3_CTS, USART3_NSS12PA6PA7 — вывод 13: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, USART3_TX13PA7PB0 — вывод 14: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_CK14PB0PB1 — вывод 15: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, USART3_DE, USART3_RTS15PB1VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOF18PA8PA9 — вывод 19: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, USART1_TX19PA9PA10 — вывод 20: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX20PA10PA11 — вывод 21: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM21PA11PA12 — вывод 22: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DP22PA12PA13 (JTMS/SWDIO) — вывод 23: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOE23PA13 (JTMS/SWDIO)PA14 (JTCK/SWCLK) — вывод 24: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C3_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOF24PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 25: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART3_DE, USART3_RTS25PA15 (JTDI)PB3 (JTDO/TRACESWO) — вывод 26: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS26PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 27: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, USART1_CTS, USART1_NSS27PB4 (NJTRST)PB5 — вывод 28: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK28PB5PB6 — вывод 29: COMP2_INP, I2C1_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TSC_G2_IO3, USART1_TX29PB6PB7 — вывод 30: COMP2_INM, I2C1_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TSC_G2_IO4, UART4_CTS, USART1_RX30PB7VCAP — вывод 3131VCAPVSS — вывод 3232VSS
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

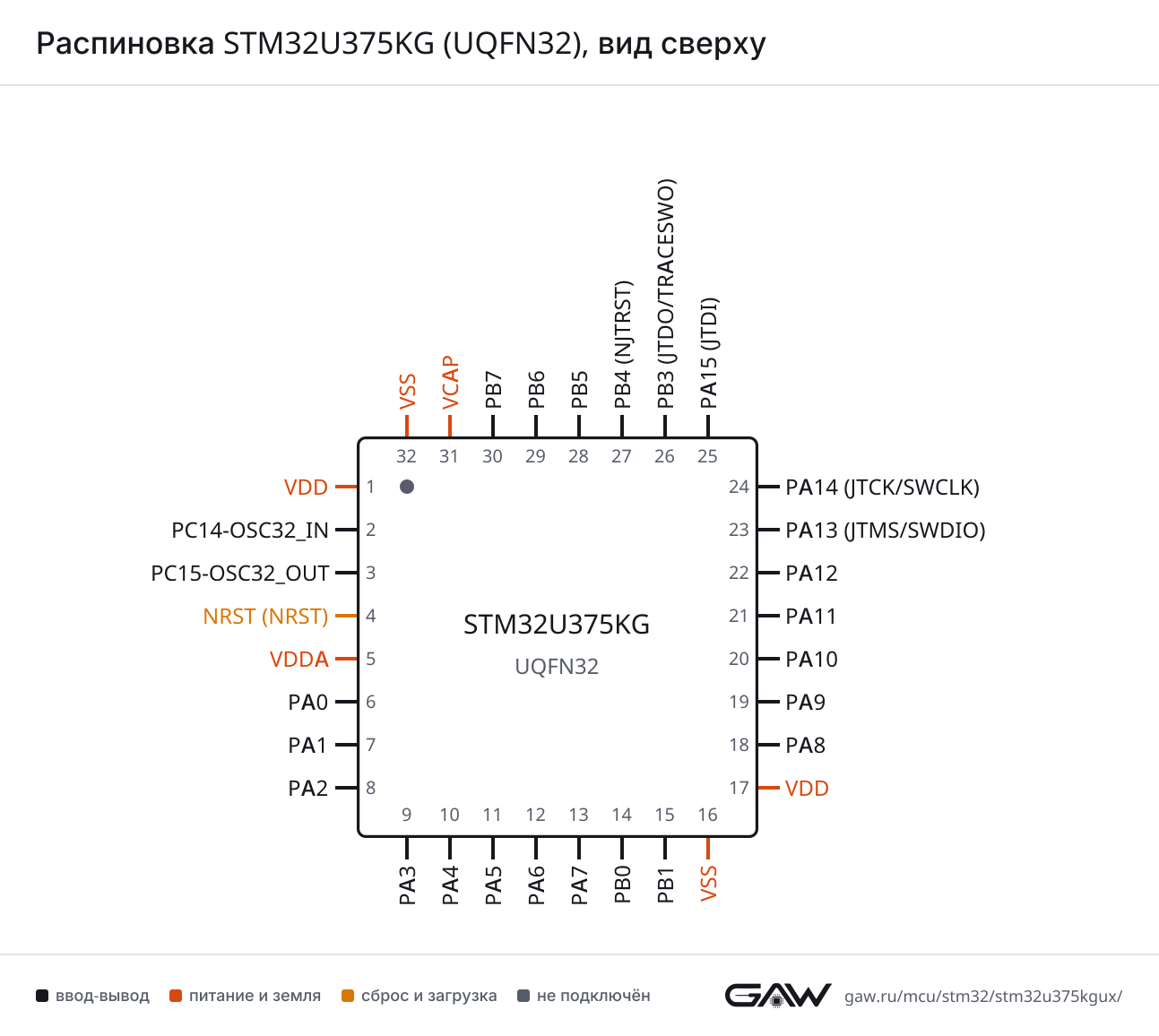

Распиновка STM32U375KG (UQFN32), вид сверхуРаспиновка UQFN32 картинкой
PNG, 1293 × 1156 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF7), PB5 (28, AF7)
CTSPA11 (21, AF7), PB4 (NJTRST) (27, AF7)
DEPA12 (22, AF7), PB3 (JTDO/TRACESWO) (26, AF7)
NSSPA11 (21, AF7), PB4 (NJTRST) (27, AF7)
RTSPA12 (22, AF7), PB3 (JTDO/TRACESWO) (26, AF7)
RXPA10 (20, AF7), PB7 (30, AF7)
TXPA9 (19, AF7), PB6 (29, AF7)
USART3CKPB0 (14, AF7)
CTSPA6 (12, AF7)
DEPB1 (15, AF7), PA15 (JTDI) (25, AF7)
NSSPA6 (12, AF7)
RTSPB1 (15, AF7), PA15 (JTDI) (25, AF7)
RXPA5 (11, AF7)
TXPA7 (13, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (30, AF8)
DEPA15 (JTDI) (25, AF8)
RTSPA15 (JTDI) (25, AF8)
RXPA1 (7, AF8)
TXPA0 (6, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (12, AF8)
DEPB1 (15, AF8)
RTSPB1 (15, AF8)
RXPA3 (9, AF8), PA10 (20, AF8)
TXPA2 (8, AF8), PA9 (19, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF5), PA11 (21, AF5), PB4 (NJTRST) (27, AF5)
MOSIPA7 (13, AF5), PA12 (22, AF5), PB5 (28, AF5)
NSSPA4 (10, AF5), PB0 (14, AF5), PA15 (JTDI) (25, AF5)
RDYPA2 (8, AF5), PA8 (18, AF5)
SCKPA1 (7, AF5), PA5 (11, AF5), PB3 (JTDO/TRACESWO) (26, AF5)
SPI3MISOPB4 (NJTRST) (27, AF6)
MOSIPB5 (28, AF6)
NSSPA4 (10, AF6), PA15 (JTDI) (25, AF6)
RDYPA0 (6, AF6)
SCKPB3 (JTDO/TRACESWO) (26, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (29, AF4)
SDAPB3 (JTDO/TRACESWO) (26, AF4), PB7 (30, AF4)
SMBAPA1 (7, AF4), PA14 (JTCK/SWCLK) (24, AF4), PB5 (28, AF4)
I2C3SCLPA7 (13, AF4)
SDAPB4 (NJTRST) (27, AF4)
SMBAPA14 (JTCK/SWCLK) (24, AF5)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPA7 (13, AF6), PB6 (29, AF5)
SDAPA1 (7, AF6), PA6 (12, AF6)
I3C2SCLPB6 (29, AF6)
SDAPA6 (12, AF3)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (21, AF9)
TXPA12 (22, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (21)
DPPA12 (22)
NOEPA13 (JTMS/SWDIO) (23, AF10)
SOFPA8 (18, AF10), PA14 (JTCK/SWCLK) (24, AF10)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (9, AF10)
DQSPA1 (7, AF10)
IO0PB1 (15, AF10)
IO1PB0 (14, AF10)
IO2PA7 (13, AF10)
IO3PA6 (12, AF10)
IO4PB4 (NJTRST) (27, AF10)
IO5PB6 (29, AF10)
IO6PB7 (30, AF10)
NCLKPB5 (28, AF3)
NCSPA2 (8, AF10), PA4 (10, AF3)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA3 (9, AF3)
CK2PA8 (18, AF3)
D1PA10 (20, AF3)
D2PA15 (JTDI) (25, AF3)
FS_APA9 (19, AF13)
FS_BPA4 (10, AF13), PA14 (JTCK/SWCLK) (24, AF13), PB6 (29, AF13)
MCLK_APA3 (9, AF13)
MCLK_BPB4 (NJTRST) (27, AF13)
SCK_APA8 (18, AF13)
SCK_BPB3 (JTDO/TRACESWO) (26, AF13)
SD_APA10 (20, AF13)
SD_BPA13 (JTMS/SWDIO) (23, AF13), PB5 (28, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (21)
EXTI15PC15-OSC32_OUT (3), PA15 (JTDI) (25)
IN3PA0 (6)
IN4PA1 (7)
IN5PA2 (8)
IN6PA3 (9)
IN7PA4 (10)
IN8PA5 (11)
IN9PA6 (12)
IN10PA7 (13)
IN13PB0 (14)
IN14PB1 (15)
ADC2EXTI11PA11 (21)
EXTI15PC15-OSC32_OUT (3), PA15 (JTDI) (25)
IN3PA4 (10)
IN4PA5 (11)
IN5PA6 (12)
IN6PA7 (13)
IN9PB0 (14)
IN10PB1 (15)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (19)
OUT1PA4 (10)
OUT2PA5 (11)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (15)
INPPA2 (8), PA3 (9)
OUTPB0 (14, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (26), PB7 (30)
INPPB4 (NJTRST) (27), PB6 (29)
OUTPB5 (28, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (7)
VINPPA0 (6)
VOUTPA3 (9)
OPAMP2VINMPA7 (13)
VINPPA6 (12)
VOUTPB0 (14)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF1)
BKIN2PA11 (21, AF2)
CH1PA8 (18, AF1)
CH1NPA7 (13, AF1)
CH2PA9 (19, AF1)
CH2NPB0 (14, AF1)
CH3PA10 (20, AF1)
CH3NPB1 (15, AF1)
CH4PA11 (21, AF1)
ETRPA12 (22, AF1)
TIM2CH1PA0 (6, AF1), PA5 (11, AF1), PA15 (JTDI) (25, AF1)
CH2PA1 (7, AF1), PB3 (JTDO/TRACESWO) (26, AF1)
CH3PA2 (8, AF1)
CH4PA3 (9, AF1)
ETRPA0 (6, AF14), PA5 (11, AF2), PA15 (JTDI) (25, AF2)
TIM3CH1PA6 (12, AF2), PB4 (NJTRST) (27, AF2)
CH2PA7 (13, AF2), PB5 (28, AF2)
CH3PB0 (14, AF2)
CH4PB1 (15, AF2)
TIM4CH1PB6 (29, AF2)
CH2PB7 (30, AF2)
ETRPA12 (22, AF2)
TIM15BKINPA9 (19, AF14)
CH1PA2 (8, AF14)
CH1NPA1 (7, AF14)
CH2PA3 (9, AF14)
TIM16BKINPB5 (28, AF14)
CH1PA6 (12, AF14)
CH1NPB6 (29, AF14)
TIM17BKINPA10 (20, AF14), PB4 (NJTRST) (27, AF14)
CH1PA7 (13, AF14)
CH1NPB7 (30, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (JTCK/SWCLK) (24, AF1), PB3 (JTDO/TRACESWO) (26, AF2)
CH2PA1 (7, AF0), PB4 (NJTRST) (27, AF1)
ETRPB6 (29, AF1)
IN1PB5 (28, AF1)
IN2PB7 (30, AF1)
LPTIM2CH1PA4 (10, AF14), PA8 (18, AF14)
CH2PA7 (13, AF13)
ETRPA5 (11, AF14)
IN1PB1 (15, AF14)
IN2PA10 (20, AF2)
LPTIM3CH1PB0 (14, AF4)
CH2PB1 (15, AF4)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (NJTRST) (27, AF9)
G2_IO2PB5 (28, AF9)
G2_IO3PB6 (29, AF9)
G2_IO4PB7 (30, AF9)
G3_IO1PA15 (JTDI) (25, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (26, AF3)
SDI0PB4 (NJTRST) (27, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (24, AF0)
JTDIPA15 (JTDI) (25, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (26, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (23, AF0)
NJTRSTPB4 (NJTRST) (27, AF0)
TRACECLKPA8 (18, AF12)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (8)
MCOPA8 (18, AF0), PA9 (19, AF0)
MCO2PA8 (18, AF11), PA10 (20, AF11)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (11, AF0)
PWR_CSTOPPA7 (13, AF0)
PWR_WKUP1PA0 (6)
PWR_WKUP2PA4 (10)
PWR_WKUP3PA1 (7), PB6 (29)
PWR_WKUP4PA2 (8), PB1 (15), PB7 (30)
PWR_WKUP5PA3 (9)
PWR_WKUP6PA5 (11), PB5 (28)
PWR_WKUP7PA6 (12)
PWR_WKUP8PA7 (13)
TAMP_IN2PA0 (6)
TAMP_IN5PA1 (7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), LPTIM4 (таймер с малым потреблением), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 32 вывода корпуса UQFN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
4NRST (NRST)сброс—
5VDDAпитание—
6PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8)
7PA1ввод-выводADC1_IN4, I2C1_SMBA (AF4), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8)
8PA2ввод-выводADC1_IN5, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1)
9PA3ввод-выводADC1_IN6, COMP1_INP, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1)
10PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
11PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_RX (AF7)
12PA6ввод-выводADC1_IN9, ADC2_IN5, I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), USART3_CTS (AF7), USART3_NSS (AF7)
13PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_TX (AF7)
14PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7)
15PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
19PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
20PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
21PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
22PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
23PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
24PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C3_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
25PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
26PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
27PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
28PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
29PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TSC_G2_IO3 (AF9), USART1_TX (AF7)
30PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
31VCAPпитание—
32VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VCAP31вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
VSS16, 32общий провод (земля)
NRST (NRST)4—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U375KGUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U375KGSTM32U375KGUx1 МБ256 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UQFN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U375KESTM32U3x532 из 32выводы совпадают полностьюфлеш-память до 1024 и 512 КБ
STM32U385KGSTM32U3x532 из 32выводы совпадают полностьютолько у него: AES, PKA

Частые вопросы

На каких выводах USART1 у STM32U375KG?

В корпусе UQFN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).

Где у STM32U375KG выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 23, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U375KG?

I2C1_SCL — PB6 (вывод 29, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (вывод 26, AF4) или PB7 (вывод 30, AF4).

Сколько выводов ввода-вывода у STM32U375KG в корпусе UQFN32?

25 из 32. Ещё 6 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
