STM32U375REYxQ в корпусе WLCSP68: распиновка

STM32U375REYxQ — микроконтроллер STM32U3 на ядре Cortex-M33: 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус WLCSP68 — 68 шариков, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
512 КБ
ОЗУ
256 КБ
Корпус
WLCSP68, 68 шариков
Линий ввода-вывода
52

Схема корпуса WLCSP68

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U375REYxQ в корпусе WLCSP68, вид сверхуABCDEFGHJKLMNPR123456789VDD — шарик A1VDDPC12 — шарик A3: DEBUG_TRACED3, OCTOSPI1_IO1, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PB3 (JTDO/TRACESWO) — шарик A5: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PH3-BOOT0 — шарик A7: I3C1_SDA, I3C2_SDA, TIM4_CH4PH3VDD — шарик A9VDDVDDUSB — шарик B2VDDUSBPC11 — шарик B4: ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0, LPTIM3_IN1, OCTOSPI1_NCS, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PB4 (NJTRST) — шарик B6: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PB8 — шарик B8: FDCAN1_RX, I2C1_SCL, I3C2_SCL, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8PA12 — шарик C1: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA14 (JTCK/SWCLK) — шарик C3: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C2_SMBA, I2C3_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PD2 — шарик C5: DEBUG_TRACED2, LPTIM4_ETR, OCTOSPI1_IO2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PB7 — шарик C7: COMP2_INM, I2C1_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB9 — шарик C9: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I3C2_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9VSS — шарик D2VSSPA15 (JTDI) — шарик D4: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART3_DE, USART3_RTSPA15PB5 — шарик D6: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5VSS — шарик D8VSSPA11 — шарик E1: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PA13 (JTMS/SWDIO) — шарик E3: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PC10 — шарик E5: ADF1_CCK1, DEBUG_TRACED1, LPTIM3_ETR, OCTOSPI1_IO0, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PC13 — шарик E7: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13PC14-OSC32_IN — шарик E9: RCC_OSC32_INPC14PC9 — шарик F2: DAC1_EXTI9, DEBUG_TRACED0, LPTIM3_CH2, SDMMC1_D1, TIM3_CH4, TSC_G4_IO4, USB_NOEPC9PA10 — шарик F4: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PB6 — шарик F6: COMP2_INP, I2C1_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TSC_G2_IO3, USART1_TXPB6PC15-OSC32_OUT — шарик F8: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC8 — шарик G1: LPTIM3_CH1, PWR_CSTOP, SDMMC1_D0, TIM3_CH3, TSC_G4_IO3PC8PC7 — шарик G3: LPTIM2_CH2, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TSC_G4_IO2PC7PA9 — шарик G5: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PC0 — шарик G7: ADC1_IN1, I2C3_SCL, I3C2_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDYPC0PH0-OSC_IN — шарик G9: RCC_OSC_INPH0PC6 — шарик H2: OCTOSPI1_IO3, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TSC_G4_IO1PC6PA8 — шарик H4: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOFPA8PC1 — шарик H6: ADC1_IN2, DEBUG_TRACED0, I2C3_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PH1-OSC_OUT — шарик H8: RCC_OSC_OUTPH1PD13 — шарик J1: ADC2_IN13, I2C3_SDA, I3C1_SDA, LPTIM2_CH1, LPTIM4_IN1, TIM4_CH2, TSC_G6_IO4PD13PD12 — шарик J3: ADC2_IN12, I2C3_SCL, I3C1_SCL, LPTIM2_IN1, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PA6 — шарик J5: ADC1_IN9, ADC2_IN5, I2C2_SDA, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, USART3_CTS, USART3_NSSPA6PA0 — шарик J7: ADC1_IN3, AUDIOCLK, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM2_CH1, TIM2_ETR, UART4_TXPA0NRST (NRST) — шарик J9NRST (NRST)PB15 — шарик K2: ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SAI1_D3, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15PB10 — шарик K4: COMP1_OUT, I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PA2 — шарик K6: ADC1_IN5, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3PA2PC2 — шарик K8: ADC2_IN1, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISOPC2PB14 — шарик L1: I2C2_SDA, I3C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик L3: I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13PB1 — шарик L5: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, USART3_DE, USART3_RTSPB1PA1 — шарик L7: ADC1_IN4, I2C1_SMBA, I2C2_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, UART4_RXPA1PC3 — шарик L9: ADC2_IN2, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PB12 — шарик M2: I2C2_SMBA, I3C1_SDA, I3C2_SDA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12PB11 — шарик M4: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, LPUART1_TX, OCTOSPI1_NCS, SPI2_RDY, TIM2_CH4, USART3_RXPB11PA5 — шарик M6: ADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_RXPA5VSSA — шарик M8VSSAVSS — шарик N1VSSVSSSMPS — шарик N3VSSSMPSPB0 — шарик N5: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_CKPB0PA3 — шарик N7: ADC1_IN6, COMP1_INP, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4PA3VDDA — шарик N9VDDAVDD11 — шарик P2VDD11VLXSMPS — шарик P4VLXSMPSPA4 — шарик P6: ADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSSPA4VSS — шарик P8VSSVDD — шарик R1VDDVDDSMPS — шарик R3VDDSMPSPB2 — шарик R5: ADC1_IN15, COMP1_INP, I2C2_SCL, I2C3_SMBA, I3C1_SCL, LPTIM1_CH1, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDYPB2PA7 — шарик R7: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, USART3_TXPA7VDD — шарик R9VDDWLCSP68, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

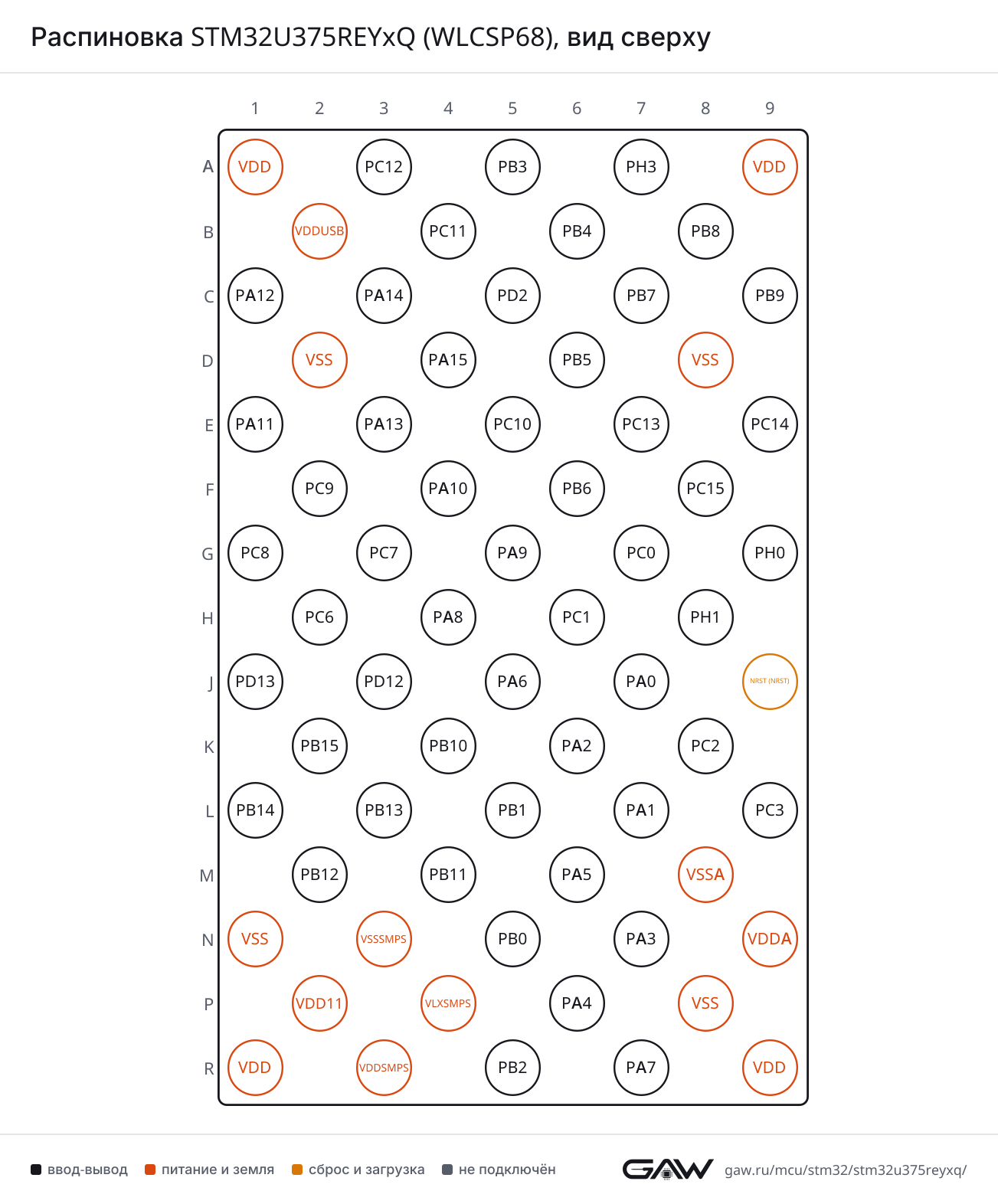

Распиновка STM32U375REYxQ (WLCSP68), вид сверхуРаспиновка WLCSP68 картинкой
PNG, 1303 × 1572 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (D6, AF7), PA8 (H4, AF7)
CTSPB4 (NJTRST) (B6, AF7), PA11 (E1, AF7)
DEPB3 (JTDO/TRACESWO) (A5, AF7), PA12 (C1, AF7)
NSSPB4 (NJTRST) (B6, AF7), PA11 (E1, AF7)
RTSPB3 (JTDO/TRACESWO) (A5, AF7), PA12 (C1, AF7)
RXPB7 (C7, AF7), PA10 (F4, AF7)
TXPB6 (F6, AF7), PA9 (G5, AF7)
USART3CKPC12 (A3, AF7), PB12 (M2, AF7), PB0 (N5, AF7)
CTSPA6 (J5, AF7), PB13 (L3, AF7)
DEPD2 (C5, AF7), PA15 (JTDI) (D4, AF7), PD12 (J3, AF7), PB14 (L1, AF7), PB1 (L5, AF7)
NSSPA6 (J5, AF7), PB13 (L3, AF7)
RTSPD2 (C5, AF7), PA15 (JTDI) (D4, AF7), PD12 (J3, AF7), PB14 (L1, AF7), PB1 (L5, AF7)
RXPC11 (B4, AF7), PB11 (M4, AF7), PA5 (M6, AF7)
TXPC10 (E5, AF7), PB10 (K4, AF7), PA7 (R7, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (C7, AF8)
DEPA15 (JTDI) (D4, AF8)
RTSPA15 (JTDI) (D4, AF8)
RXPC11 (B4, AF8), PA1 (L7, AF8)
TXPC10 (E5, AF8), PA0 (J7, AF8)
UART5CTSPB5 (D6, AF8)
DEPB4 (NJTRST) (B6, AF8)
RTSPB4 (NJTRST) (B6, AF8)
RXPD2 (C5, AF8)
TXPC12 (A3, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (J5, AF8), PB13 (L3, AF8)
DEPB1 (L5, AF8), PB12 (M2, AF8)
RTSPB1 (L5, AF8), PB12 (M2, AF8)
RXPA10 (F4, AF8), PC0 (G7, AF8), PB10 (K4, AF8), PA3 (N7, AF8)
TXPA9 (G5, AF8), PC1 (H6, AF8), PA2 (K6, AF8), PB11 (M4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (B6, AF5), PA11 (E1, AF5), PA6 (J5, AF5)
MOSIPA12 (C1, AF5), PB5 (D6, AF5), PA7 (R7, AF5)
NSSPA15 (JTDI) (D4, AF5), PB0 (N5, AF5), PA4 (P6, AF5)
RDYPA8 (H4, AF5), PA2 (K6, AF5), PB2 (R5, AF5)
SCKPB3 (JTDO/TRACESWO) (A5, AF5), PA1 (L7, AF5), PA5 (M6, AF5)
SPI2MISOPC2 (K8, AF5), PB14 (L1, AF5)
MOSIPC1 (H6, AF3), PB15 (K2, AF5), PC3 (L9, AF5)
NSSPB9 (C9, AF5), PB12 (M2, AF5)
RDYPC0 (G7, AF5), PB11 (M4, AF5)
SCKPA9 (G5, AF3), PB10 (K4, AF5), PB13 (L3, AF5)
SPI3MISOPC11 (B4, AF6), PB4 (NJTRST) (B6, AF6)
MOSIPC12 (A3, AF6), PB5 (D6, AF6)
NSSPA15 (JTDI) (D4, AF6), PA4 (P6, AF6)
RDYPB8 (B8, AF6), PA0 (J7, AF6)
SCKPB3 (JTDO/TRACESWO) (A5, AF6), PC10 (E5, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B8, AF4), PB6 (F6, AF4)
SDAPB3 (JTDO/TRACESWO) (A5, AF4), PB7 (C7, AF4), PB9 (C9, AF4)
SMBAPA14 (JTCK/SWCLK) (C3, AF4), PB5 (D6, AF4), PA1 (L7, AF4)
I2C2SCLPB10 (K4, AF4), PB13 (L3, AF4), PB2 (R5, AF3)
SDAPA6 (J5, AF4), PB14 (L1, AF4), PB11 (M4, AF4)
SMBAPA14 (JTCK/SWCLK) (C3, AF3), PA1 (L7, AF3), PB12 (M2, AF4)
I2C3SCLPC0 (G7, AF4), PD12 (J3, AF4), PA7 (R7, AF4)
SDAPB4 (NJTRST) (B6, AF4), PC1 (H6, AF4), PD13 (J1, AF4)
SMBAPA14 (JTCK/SWCLK) (C3, AF5), PB2 (R5, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (F6, AF5), PD12 (J3, AF3), PB10 (K4, AF6), PB13 (L3, AF3), PB2 (R5, AF6), PA7 (R7, AF6)
SDAPH3-BOOT0 (A7, AF3), PC1 (H6, AF5), PD13 (J1, AF3), PA6 (J5, AF6), PA1 (L7, AF6), PB12 (M2, AF3)
I3C2SCLPB8 (B8, AF5), PB6 (F6, AF6), PC0 (G7, AF6), PB10 (K4, AF3), PB13 (L3, AF6)
SDAPH3-BOOT0 (A7, AF6), PB9 (C9, AF6), PC1 (H6, AF6), PA6 (J5, AF3), PB14 (L1, AF6), PB12 (M2, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (B8, AF9), PA11 (E1, AF9)
TXPA12 (C1, AF9), PB9 (C9, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (E1)
DPPA12 (C1)
NOEPA13 (JTMS/SWDIO) (E3, AF10), PC9 (F2, AF10)
SOFPA14 (JTCK/SWCLK) (C3, AF10), PA8 (H4, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (C9, AF8)
CKPC12 (A3, AF12)
CKINPB8 (B8, AF8)
CMDPD2 (C5, AF12)
D0PC8 (G1, AF12)
D0DIRPC6 (H2, AF8)
D1PC9 (F2, AF12)
D2PC10 (E5, AF12)
D3PC11 (B4, AF12)
D4PB8 (B8, AF12)
D5PB9 (C9, AF12), PC0 (G7, AF12)
D6PC6 (H2, AF12)
D7PC7 (G3, AF12)
D123DIRPC7 (G3, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPB10 (K4, AF10), PA3 (N7, AF10)
DQSPA1 (L7, AF10), PB2 (R5, AF10)
IO0PC10 (E5, AF10), PB1 (L5, AF10)
IO1PC12 (A3, AF10), PB0 (N5, AF10)
IO2PD2 (C5, AF10), PA7 (R7, AF10)
IO3PC6 (H2, AF10), PA6 (J5, AF10)
IO4PB4 (NJTRST) (B6, AF10), PC1 (H6, AF10)
IO5PB6 (F6, AF10), PC2 (K8, AF10)
IO6PB7 (C7, AF10), PC3 (L9, AF10)
IO7PC0 (G7, AF3)
NCLKPB5 (D6, AF3), PB12 (M2, AF10)
NCSPC11 (B4, AF5), PA2 (K6, AF10), PB11 (M4, AF10), PA4 (P6, AF3)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (B8, AF3), PA3 (N7, AF3)
CK2PA8 (H4, AF3)
D1PA10 (F4, AF3), PC3 (L9, AF3)
D2PB9 (C9, AF3), PA15 (JTDI) (D4, AF3)
D3PB15 (K2, AF3)
FS_APB9 (C9, AF13), PA9 (G5, AF13)
FS_BPA14 (JTCK/SWCLK) (C3, AF13), PB6 (F6, AF13), PA4 (P6, AF13)
MCLK_APB8 (B8, AF13), PA3 (N7, AF13)
MCLK_BPB4 (NJTRST) (B6, AF13)
SCK_APA8 (H4, AF13), PB10 (K4, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A5, AF13)
SD_APA10 (F4, AF13), PC1 (H6, AF13), PC3 (L9, AF13)
SD_BPB5 (D6, AF13), PA13 (JTMS/SWDIO) (E3, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B4), PA11 (E1), PB11 (M4)
EXTI15PA15 (JTDI) (D4), PC15-OSC32_OUT (F8), PB15 (K2)
IN1PC0 (G7)
IN2PC1 (H6)
IN3PA0 (J7)
IN4PA1 (L7)
IN5PA2 (K6)
IN6PA3 (N7)
IN7PA4 (P6)
IN8PA5 (M6)
IN9PA6 (J5)
IN10PA7 (R7)
IN13PB0 (N5)
IN14PB1 (L5)
IN15PB2 (R5)
ADC2EXTI11PC11 (B4), PA11 (E1), PB11 (M4)
EXTI15PA15 (JTDI) (D4), PC15-OSC32_OUT (F8), PB15 (K2)
IN1PC2 (K8)
IN2PC3 (L9)
IN3PA4 (P6)
IN4PA5 (M6)
IN5PA6 (J5)
IN6PA7 (R7)
IN9PB0 (N5)
IN10PB1 (L5)
IN12PD12 (J3)
IN13PD13 (J1)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (C9), PC9 (F2), PA9 (G5)
OUT1PA4 (P6)
OUT2PA5 (M6)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (L5)
INPPA2 (K6), PA3 (N7), PB2 (R5)
OUTPB10 (K4, AF12), PB0 (N5, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (A5), PB7 (C7)
INPPB4 (NJTRST) (B6), PB6 (F6)
OUTPB5 (D6, AF12), PB11 (M4, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (L7)
VINPPA0 (J7)
VOUTPA3 (N7)
OPAMP2VINMPA7 (R7)
VINPPA6 (J5)
VOUTPB0 (N5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (J5, AF1), PB12 (M2, AF1)
BKIN2PA11 (E1, AF2)
CH1PA8 (H4, AF1)
CH1NPB13 (L3, AF1), PA7 (R7, AF1)
CH2PA9 (G5, AF1)
CH2NPB14 (L1, AF1), PB0 (N5, AF1)
CH3PA10 (F4, AF1)
CH3NPB15 (K2, AF1), PB1 (L5, AF1)
CH4PA11 (E1, AF1)
ETRPA12 (C1, AF1)
TIM2CH1PA15 (JTDI) (D4, AF1), PA0 (J7, AF1), PA5 (M6, AF1)
CH2PB3 (JTDO/TRACESWO) (A5, AF1), PA1 (L7, AF1)
CH3PB10 (K4, AF1), PA2 (K6, AF1)
CH4PB11 (M4, AF1), PA3 (N7, AF1)
ETRPA15 (JTDI) (D4, AF2), PA0 (J7, AF14), PA5 (M6, AF2)
TIM3CH1PB4 (NJTRST) (B6, AF2), PC6 (H2, AF2), PA6 (J5, AF2)
CH2PB5 (D6, AF2), PC7 (G3, AF2), PA7 (R7, AF2)
CH3PC8 (G1, AF2), PB0 (N5, AF2)
CH4PC9 (F2, AF2), PB1 (L5, AF2)
ETRPD2 (C5, AF2)
TIM4CH1PB6 (F6, AF2), PD12 (J3, AF2)
CH2PB7 (C7, AF2), PD13 (J1, AF2)
CH3PB8 (B8, AF2)
CH4PH3-BOOT0 (A7, AF2), PB9 (C9, AF2)
ETRPA12 (C1, AF2)
TIM15BKINPA9 (G5, AF14), PB12 (M2, AF14)
CH1PA2 (K6, AF14), PB14 (L1, AF14)
CH1NPB13 (L3, AF14), PA1 (L7, AF14)
CH2PB15 (K2, AF14), PA3 (N7, AF14)
TIM16BKINPB5 (D6, AF14)
CH1PB8 (B8, AF14), PA6 (J5, AF14)
CH1NPB6 (F6, AF14)
TIM17BKINPB4 (NJTRST) (B6, AF14), PA10 (F4, AF14)
CH1PB9 (C9, AF14), PA7 (R7, AF14)
CH1NPB7 (C7, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB3 (JTDO/TRACESWO) (A5, AF2), PA14 (JTCK/SWCLK) (C3, AF1), PC1 (H6, AF1), PB2 (R5, AF1)
CH2PB4 (NJTRST) (B6, AF1), PA1 (L7, AF0)
ETRPB6 (F6, AF1), PC3 (L9, AF1)
IN1PB5 (D6, AF1), PC0 (G7, AF1)
IN2PB7 (C7, AF1), PC2 (K8, AF1)
LPTIM2CH1PA8 (H4, AF14), PD13 (J1, AF14), PA4 (P6, AF14)
CH2PC7 (G3, AF14), PA7 (R7, AF13)
ETRPC3 (L9, AF14), PA5 (M6, AF14)
IN1PC0 (G7, AF14), PD12 (J3, AF14), PB1 (L5, AF14)
IN2PA10 (F4, AF2), PB15 (K2, AF2)
LPTIM3CH1PC8 (G1, AF14), PB10 (K4, AF2), PC3 (L9, AF2), PB0 (N5, AF4)
CH2PC9 (F2, AF14), PB1 (L5, AF4)
ETRPC10 (E5, AF2), PB14 (L1, AF2)
IN1PC11 (B4, AF2), PB13 (L3, AF2)
LPTIM4ETRPD2 (C5, AF13)
IN1PD13 (J1, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (E7)
OUT2PB2 (R5)
REFINPB15 (K2, AF0)
TSPC13 (E7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (M2, AF9)
G1_IO2PB13 (L3, AF9)
G1_IO3PB14 (L1, AF9)
G1_IO4PB15 (K2, AF9)
G2_IO1PB4 (NJTRST) (B6, AF9)
G2_IO2PB5 (D6, AF9)
G2_IO3PB6 (F6, AF9)
G2_IO4PB7 (C7, AF9)
G3_IO1PA15 (JTDI) (D4, AF9)
G3_IO2PC10 (E5, AF9)
G3_IO3PC11 (B4, AF9)
G3_IO4PC12 (A3, AF9)
G4_IO1PC6 (H2, AF9)
G4_IO2PC7 (G3, AF9)
G4_IO3PC8 (G1, AF9)
G4_IO4PC9 (F2, AF9)
G6_IO3PD12 (J3, AF9)
G6_IO4PD13 (J1, AF9)
SYNCPD2 (C5, AF9), PB10 (K4, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (A5, AF3)
CCK1PC10 (E5, AF3)
SDI0PC11 (B4, AF3), PB4 (NJTRST) (B6, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C3, AF0)
JTDIPA15 (JTDI) (D4, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A5, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (E3, AF0)
NJTRSTPB4 (NJTRST) (B6, AF0)
TRACECLKPA8 (H4, AF12)
TRACED0PC9 (F2, AF0), PC1 (H6, AF0)
TRACED1PC10 (E5, AF0)
TRACED2PD2 (C5, AF0)
TRACED3PC12 (A3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K6)
MCOPA9 (G5, AF0), PA8 (H4, AF0)
MCO2PA10 (F4, AF11), PA8 (H4, AF11)
OSC_INPH0-OSC_IN (G9)
OSC_OUTPH1-OSC_OUT (H8)
OSC32_INPC14-OSC32_IN (E9)
OSC32_OUTPC15-OSC32_OUT (F8)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (H2, AF0), PA5 (M6, AF0)
PWR_CSTOPPC8 (G1, AF0), PA7 (R7, AF0)
PWR_WKUP1PA0 (J7), PB2 (R5)
PWR_WKUP2PC13 (E7), PA4 (P6)
PWR_WKUP3PB6 (F6), PA1 (L7)
PWR_WKUP4PB7 (C7), PA2 (K6), PB1 (L5)
PWR_WKUP5PB8 (B8), PA3 (N7)
PWR_WKUP6PB5 (D6), PA5 (M6)
PWR_WKUP7PA6 (J5), PB15 (K2)
PWR_WKUP8PB10 (K4), PA7 (R7)
TAMP_IN1PC13 (E7)
TAMP_IN2PA0 (J7)
TAMP_IN5PA1 (L7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 68 шариков корпуса WLCSP68 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A3PC12ввод-выводDEBUG_TRACED3 (AF0), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
A5PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A7PH3-BOOT0ввод-выводI3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2)
A9VDDпитание—
B2VDDUSBпитание—
B4PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
B6PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
B8PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C1PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C3PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
C5PD2ввод-выводDEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
C7PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
C9PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
D2VSSпитание—
D4PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
D6PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
D8VSSпитание—
E1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
E3PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
E5PC10ввод-выводADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
E7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
E9PC14-OSC32_INввод-выводRCC_OSC32_IN
F2PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10)
F4PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
F6PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TSC_G2_IO3 (AF9), USART1_TX (AF7)
F8PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
G1PC8ввод-выводLPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
G3PC7ввод-выводLPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
G5PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
G7PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
G9PH0-OSC_INввод-выводRCC_OSC_IN
H2PC6ввод-выводOCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
H4PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
H6PC1ввод-выводADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
H8PH1-OSC_OUTввод-выводRCC_OSC_OUT
J1PD13ввод-выводADC2_IN13, I2C3_SDA (AF4), I3C1_SDA (AF3), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
J3PD12ввод-выводADC2_IN12, I2C3_SCL (AF4), I3C1_SCL (AF3), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
J5PA6ввод-выводADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), USART3_CTS (AF7), USART3_NSS (AF7)
J7PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8)
J9NRST (NRST)сброс—
K2PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
K4PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
K6PA2ввод-выводADC1_IN5, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1)
K8PC2ввод-выводADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
L1PB14ввод-выводI2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
L3PB13ввод-выводI2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
L5PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
L7PA1ввод-выводADC1_IN4, I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8)
L9PC3ввод-выводADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
M2PB12ввод-выводI2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
M4PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
M6PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_RX (AF7)
M8VSSAпитание—
N1VSSпитание—
N3VSSSMPSпитание—
N5PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7)
N7PA3ввод-выводADC1_IN6, COMP1_INP, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1)
N9VDDAпитание—
P2VDD11питание—
P4VLXSMPSпитание—
P6PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
P8VSSпитание—
R1VDDпитание—
R3VDDSMPSпитание—
R5PB2ввод-выводADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5)
R7PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_TX (AF7)
R9VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDA1, A9, R1, R9питание цифровой части и линий ввода-вывода
VDD11P2—
VDDAN9питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPSR3—
VDDUSBB2питание приёмопередатчика USB
VLXSMPSP4—
VSSD2, D8, N1, P8общий провод (земля)
VSSAM8общий провод аналоговой части
VSSSMPSN3—
NRST (NRST)J9—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U375REYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U375RESTM32U375REYxQ512 КБ256 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP68, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U375RGYxQSTM32U3x568 из 68выводы совпадают полностьюфлеш-память до 512 и 1024 КБ
STM32U385RGYxQSTM32U3x568 из 68выводы совпадают полностьютолько у него: AES, PKA; флеш-память до 512 и 1024 КБ

Частые вопросы

На каких выводах USART1 у STM32U375REYxQ?

В корпусе WLCSP68 сигнал USART1_TX выведен на PB6 (шарик F6, AF7) или PA9 (шарик G5, AF7), USART1_RX — на PB7 (шарик C7, AF7) или PA10 (шарик F4, AF7).

Где у STM32U375REYxQ выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик E3, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U375REYxQ?

I2C1_SCL — PB8 (шарик B8, AF4) или PB6 (шарик F6, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик A5, AF4) или PB7 (шарик C7, AF4) или PB9 (шарик C9, AF4).

Сколько выводов ввода-вывода у STM32U375REYxQ в корпусе WLCSP68?

52 из 68. Ещё 15 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
