STM32U385CG в корпусе WLCSP52: распиновка

STM32U385CG — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус WLCSP52 — 52 шарика, из них 35 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
256 КБ
Корпус
WLCSP52, 52 шарика
Линий ввода-вывода
35

Схема корпуса WLCSP52

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U385CG в корпусе WLCSP52, вид сверхуABCDEFGHJKLMN12345678VDD — шарик A1VDDPA15 (JTDI) — шарик A3: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART3_DE, USART3_RTSPA15PB5 — шарик A5: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CKPB5PB9 — шарик A7: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I3C2_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9VDDUSB — шарик B2VDDUSBPB3 (JTDO/TRACESWO) — шарик B4: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PB8 — шарик B6: FDCAN1_RX, I2C1_SCL, I3C2_SCL, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8VDD — шарик B8VDDPA12 — шарик C1: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA14 (JTCK/SWCLK) — шарик C3: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C2_SMBA, I2C3_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PH3-BOOT0 — шарик C5: I3C1_SDA, I3C2_SDA, TIM4_CH4PH3VSS — шарик C7VSSVSS — шарик D2VSSPB4 (NJTRST) — шарик D4: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, USART1_CTS, USART1_NSSPB4VBAT — шарик D6VBATPC14-OSC32_IN — шарик D8: RCC_OSC32_INPC14PA11 — шарик E1: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PA13 (JTMS/SWDIO) — шарик E3: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PB7 — шарик E5: COMP2_INM, I2C1_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PC15-OSC32_OUT — шарик E7: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PA10 — шарик F2: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PB6 — шарик F4: COMP2_INP, I2C1_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TSC_G2_IO3, USART1_TXPB6PC13 — шарик F6: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13PH0-OSC_IN — шарик F8: RCC_OSC_INPH0PB15 — шарик G1: ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SAI1_D3, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15PA9 — шарик G3: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA1 — шарик G5: ADC1_IN4, I2C1_SMBA, I2C2_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, UART4_RXPA1PH1-OSC_OUT — шарик G7: RCC_OSC_OUTPH1PA8 — шарик H2: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOFPA8PA2 — шарик H4: ADC1_IN5, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3PA2PA0 — шарик H6: ADC1_IN3, AUDIOCLK, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM2_CH1, TIM2_ETR, UART4_TXPA0NRST (NRST) — шарик H8NRST (NRST)PB14 — шарик J1: I2C2_SDA, I3C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PA7 — шарик J3: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, USART3_TXPA7PA5 — шарик J5: ADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_RXPA5VSSA — шарик J7VSSAPB13 — шарик K2: I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13PB0 — шарик K4: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_CKPB0PA4 — шарик K6: ADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSSPA4VDDA — шарик K8VDDAVSS — шарик L1VSSVSSSMPS — шарик L3VSSSMPSPB1 — шарик L5: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, USART3_DE, USART3_RTSPB1VSS — шарик L7VSSVDD11 — шарик M2VDD11VLXSMPS — шарик M4VLXSMPSPA6 — шарик M6: ADC1_IN9, ADC2_IN5, I2C2_SDA, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, USART3_CTS, USART3_NSSPA6PA3 — шарик M8: ADC1_IN6, COMP1_INP, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4PA3VDD — шарик N1VDDVDDSMPS — шарик N3VDDSMPSPB2 — шарик N5: ADC1_IN15, COMP1_INP, I2C2_SCL, I2C3_SMBA, I3C1_SCL, LPTIM1_CH1, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDYPB2VDD — шарик N7VDDWLCSP52, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

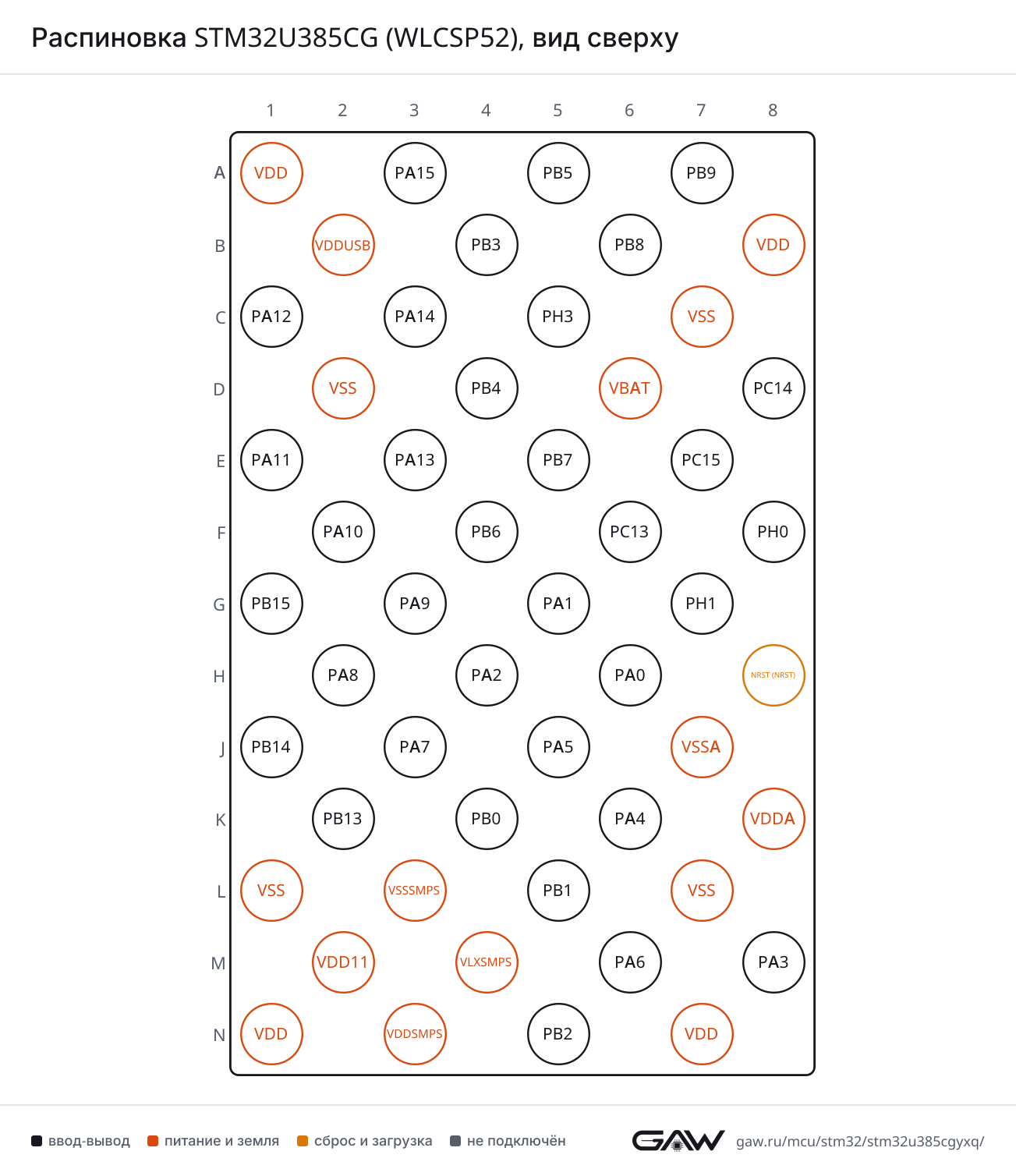

Распиновка STM32U385CG (WLCSP52), вид сверхуРаспиновка WLCSP52 картинкой
PNG, 1303 × 1508 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (A5, AF7), PA8 (H2, AF7)
CTSPB4 (NJTRST) (D4, AF7), PA11 (E1, AF7)
DEPB3 (JTDO/TRACESWO) (B4, AF7), PA12 (C1, AF7)
NSSPB4 (NJTRST) (D4, AF7), PA11 (E1, AF7)
RTSPB3 (JTDO/TRACESWO) (B4, AF7), PA12 (C1, AF7)
RXPB7 (E5, AF7), PA10 (F2, AF7)
TXPB6 (F4, AF7), PA9 (G3, AF7)
USART3CKPB0 (K4, AF7)
CTSPB13 (K2, AF7), PA6 (M6, AF7)
DEPA15 (JTDI) (A3, AF7), PB14 (J1, AF7), PB1 (L5, AF7)
NSSPB13 (K2, AF7), PA6 (M6, AF7)
RTSPA15 (JTDI) (A3, AF7), PB14 (J1, AF7), PB1 (L5, AF7)
RXPA5 (J5, AF7)
TXPA7 (J3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (E5, AF8)
DEPA15 (JTDI) (A3, AF8)
RTSPA15 (JTDI) (A3, AF8)
RXPA1 (G5, AF8)
TXPA0 (H6, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (K2, AF8), PA6 (M6, AF8)
DEPB1 (L5, AF8)
RTSPB1 (L5, AF8)
RXPA10 (F2, AF8), PA3 (M8, AF8)
TXPA9 (G3, AF8), PA2 (H4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (D4, AF5), PA11 (E1, AF5), PA6 (M6, AF5)
MOSIPB5 (A5, AF5), PA12 (C1, AF5), PA7 (J3, AF5)
NSSPA15 (JTDI) (A3, AF5), PB0 (K4, AF5), PA4 (K6, AF5)
RDYPA8 (H2, AF5), PA2 (H4, AF5), PB2 (N5, AF5)
SCKPB3 (JTDO/TRACESWO) (B4, AF5), PA1 (G5, AF5), PA5 (J5, AF5)
SPI2MISOPB14 (J1, AF5)
MOSIPB15 (G1, AF5)
NSSPB9 (A7, AF5)
SCKPA9 (G3, AF3), PB13 (K2, AF5)
SPI3MISOPB4 (NJTRST) (D4, AF6)
MOSIPB5 (A5, AF6)
NSSPA15 (JTDI) (A3, AF6), PA4 (K6, AF6)
RDYPB8 (B6, AF6), PA0 (H6, AF6)
SCKPB3 (JTDO/TRACESWO) (B4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B6, AF4), PB6 (F4, AF4)
SDAPB9 (A7, AF4), PB3 (JTDO/TRACESWO) (B4, AF4), PB7 (E5, AF4)
SMBAPB5 (A5, AF4), PA14 (JTCK/SWCLK) (C3, AF4), PA1 (G5, AF4)
I2C2SCLPB13 (K2, AF4), PB2 (N5, AF3)
SDAPB14 (J1, AF4), PA6 (M6, AF4)
SMBAPA14 (JTCK/SWCLK) (C3, AF3), PA1 (G5, AF3)
I2C3SCLPA7 (J3, AF4)
SDAPB4 (NJTRST) (D4, AF4)
SMBAPA14 (JTCK/SWCLK) (C3, AF5), PB2 (N5, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (F4, AF5), PA7 (J3, AF6), PB13 (K2, AF3), PB2 (N5, AF6)
SDAPH3-BOOT0 (C5, AF3), PA1 (G5, AF6), PA6 (M6, AF6)
I3C2SCLPB8 (B6, AF5), PB6 (F4, AF6), PB13 (K2, AF6)
SDAPB9 (A7, AF6), PH3-BOOT0 (C5, AF6), PB14 (J1, AF6), PA6 (M6, AF3)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (B6, AF9), PA11 (E1, AF9)
TXPB9 (A7, AF9), PA12 (C1, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (E1)
DPPA12 (C1)
NOEPA13 (JTMS/SWDIO) (E3, AF10)
SOFPA14 (JTCK/SWCLK) (C3, AF10), PA8 (H2, AF10)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (M8, AF10)
DQSPA1 (G5, AF10), PB2 (N5, AF10)
IO0PB1 (L5, AF10)
IO1PB0 (K4, AF10)
IO2PA7 (J3, AF10)
IO3PA6 (M6, AF10)
IO4PB4 (NJTRST) (D4, AF10)
IO5PB6 (F4, AF10)
IO6PB7 (E5, AF10)
NCLKPB5 (A5, AF3)
NCSPA2 (H4, AF10), PA4 (K6, AF3)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (B6, AF3), PA3 (M8, AF3)
CK2PA8 (H2, AF3)
D1PA10 (F2, AF3)
D2PA15 (JTDI) (A3, AF3), PB9 (A7, AF3)
D3PB15 (G1, AF3)
FS_APB9 (A7, AF13), PA9 (G3, AF13)
FS_BPA14 (JTCK/SWCLK) (C3, AF13), PB6 (F4, AF13), PA4 (K6, AF13)
MCLK_APB8 (B6, AF13), PA3 (M8, AF13)
MCLK_BPB4 (NJTRST) (D4, AF13)
SCK_APA8 (H2, AF13)
SCK_BPB3 (JTDO/TRACESWO) (B4, AF13)
SD_APA10 (F2, AF13)
SD_BPB5 (A5, AF13), PA13 (JTMS/SWDIO) (E3, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (E1)
EXTI15PA15 (JTDI) (A3), PC15-OSC32_OUT (E7), PB15 (G1)
IN3PA0 (H6)
IN4PA1 (G5)
IN5PA2 (H4)
IN6PA3 (M8)
IN7PA4 (K6)
IN8PA5 (J5)
IN9PA6 (M6)
IN10PA7 (J3)
IN13PB0 (K4)
IN14PB1 (L5)
IN15PB2 (N5)
ADC2EXTI11PA11 (E1)
EXTI15PA15 (JTDI) (A3), PC15-OSC32_OUT (E7), PB15 (G1)
IN3PA4 (K6)
IN4PA5 (J5)
IN5PA6 (M6)
IN6PA7 (J3)
IN9PB0 (K4)
IN10PB1 (L5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A7), PA9 (G3)
OUT1PA4 (K6)
OUT2PA5 (J5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (L5)
INPPA2 (H4), PA3 (M8), PB2 (N5)
OUTPB0 (K4, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (B4), PB7 (E5)
INPPB4 (NJTRST) (D4), PB6 (F4)
OUTPB5 (A5, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (G5)
VINPPA0 (H6)
VOUTPA3 (M8)
OPAMP2VINMPA7 (J3)
VINPPA6 (M6)
VOUTPB0 (K4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (M6, AF1)
BKIN2PA11 (E1, AF2)
CH1PA8 (H2, AF1)
CH1NPA7 (J3, AF1), PB13 (K2, AF1)
CH2PA9 (G3, AF1)
CH2NPB14 (J1, AF1), PB0 (K4, AF1)
CH3PA10 (F2, AF1)
CH3NPB15 (G1, AF1), PB1 (L5, AF1)
CH4PA11 (E1, AF1)
ETRPA12 (C1, AF1)
TIM2CH1PA15 (JTDI) (A3, AF1), PA0 (H6, AF1), PA5 (J5, AF1)
CH2PB3 (JTDO/TRACESWO) (B4, AF1), PA1 (G5, AF1)
CH3PA2 (H4, AF1)
CH4PA3 (M8, AF1)
ETRPA15 (JTDI) (A3, AF2), PA0 (H6, AF14), PA5 (J5, AF2)
TIM3CH1PB4 (NJTRST) (D4, AF2), PA6 (M6, AF2)
CH2PB5 (A5, AF2), PA7 (J3, AF2)
CH3PB0 (K4, AF2)
CH4PB1 (L5, AF2)
TIM4CH1PB6 (F4, AF2)
CH2PB7 (E5, AF2)
CH3PB8 (B6, AF2)
CH4PB9 (A7, AF2), PH3-BOOT0 (C5, AF2)
ETRPA12 (C1, AF2)
TIM15BKINPA9 (G3, AF14)
CH1PA2 (H4, AF14), PB14 (J1, AF14)
CH1NPA1 (G5, AF14), PB13 (K2, AF14)
CH2PB15 (G1, AF14), PA3 (M8, AF14)
TIM16BKINPB5 (A5, AF14)
CH1PB8 (B6, AF14), PA6 (M6, AF14)
CH1NPB6 (F4, AF14)
TIM17BKINPB4 (NJTRST) (D4, AF14), PA10 (F2, AF14)
CH1PB9 (A7, AF14), PA7 (J3, AF14)
CH1NPB7 (E5, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB3 (JTDO/TRACESWO) (B4, AF2), PA14 (JTCK/SWCLK) (C3, AF1), PB2 (N5, AF1)
CH2PB4 (NJTRST) (D4, AF1), PA1 (G5, AF0)
ETRPB6 (F4, AF1)
IN1PB5 (A5, AF1)
IN2PB7 (E5, AF1)
LPTIM2CH1PA8 (H2, AF14), PA4 (K6, AF14)
CH2PA7 (J3, AF13)
ETRPA5 (J5, AF14)
IN1PB1 (L5, AF14)
IN2PA10 (F2, AF2), PB15 (G1, AF2)
LPTIM3CH1PB0 (K4, AF4)
CH2PB1 (L5, AF4)
ETRPB14 (J1, AF2)
IN1PB13 (K2, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (F6)
OUT2PB2 (N5)
REFINPB15 (G1, AF0)
TSPC13 (F6)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (K2, AF9)
G1_IO3PB14 (J1, AF9)
G1_IO4PB15 (G1, AF9)
G2_IO1PB4 (NJTRST) (D4, AF9)
G2_IO2PB5 (A5, AF9)
G2_IO3PB6 (F4, AF9)
G2_IO4PB7 (E5, AF9)
G3_IO1PA15 (JTDI) (A3, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (B4, AF3)
SDI0PB4 (NJTRST) (D4, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C3, AF0)
JTDIPA15 (JTDI) (A3, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (B4, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (E3, AF0)
NJTRSTPB4 (NJTRST) (D4, AF0)
TRACECLKPA8 (H2, AF12)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (H4)
MCOPA9 (G3, AF0), PA8 (H2, AF0)
MCO2PA10 (F2, AF11), PA8 (H2, AF11)
OSC_INPH0-OSC_IN (F8)
OSC_OUTPH1-OSC_OUT (G7)
OSC32_INPC14-OSC32_IN (D8)
OSC32_OUTPC15-OSC32_OUT (E7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (J5, AF0)
PWR_CSTOPPA7 (J3, AF0)
PWR_WKUP1PA0 (H6), PB2 (N5)
PWR_WKUP2PC13 (F6), PA4 (K6)
PWR_WKUP3PB6 (F4), PA1 (G5)
PWR_WKUP4PB7 (E5), PA2 (H4), PB1 (L5)
PWR_WKUP5PB8 (B6), PA3 (M8)
PWR_WKUP6PB5 (A5), PA5 (J5)
PWR_WKUP7PB15 (G1), PA6 (M6)
PWR_WKUP8PA7 (J3)
TAMP_IN1PC13 (F6)
TAMP_IN2PA0 (H6)
TAMP_IN5PA1 (G5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), LPTIM4 (таймер с малым потреблением), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 52 шарика корпуса WLCSP52 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A3PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A5PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
A7PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
B2VDDUSBпитание—
B4PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B6PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
B8VDDпитание—
C1PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C3PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
C5PH3-BOOT0ввод-выводI3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2)
C7VSSпитание—
D2VSSпитание—
D4PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
D6VBATпитание—
D8PC14-OSC32_INввод-выводRCC_OSC32_IN
E1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
E3PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
E5PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
E7PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
F2PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
F4PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TSC_G2_IO3 (AF9), USART1_TX (AF7)
F6PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
F8PH0-OSC_INввод-выводRCC_OSC_IN
G1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
G3PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
G5PA1ввод-выводADC1_IN4, I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8)
G7PH1-OSC_OUTввод-выводRCC_OSC_OUT
H2PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
H4PA2ввод-выводADC1_IN5, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1)
H6PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8)
H8NRST (NRST)сброс—
J1PB14ввод-выводI2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
J3PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_TX (AF7)
J5PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_RX (AF7)
J7VSSAпитание—
K2PB13ввод-выводI2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
K4PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7)
K6PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
K8VDDAпитание—
L1VSSпитание—
L3VSSSMPSпитание—
L5PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
L7VSSпитание—
M2VDD11питание—
M4VLXSMPSпитание—
M6PA6ввод-выводADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), USART3_CTS (AF7), USART3_NSS (AF7)
M8PA3ввод-выводADC1_IN6, COMP1_INP, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1)
N1VDDпитание—
N3VDDSMPSпитание—
N5PB2ввод-выводADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5)
N7VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATD6резервное питание: часы реального времени и резервные регистры
VDDA1, B8, N1, N7питание цифровой части и линий ввода-вывода
VDD11M2—
VDDAK8питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPSN3—
VDDUSBB2питание приёмопередатчика USB
VLXSMPSM4—
VSSC7, D2, L1, L7общий провод (земля)
VSSAJ7общий провод аналоговой части
VSSSMPSL3—
NRST (NRST)H8—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U385CGYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U385CGSTM32U385CGYxQ1 МБ256 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP52, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U375CESTM32U3x552 из 52выводы совпадают полностьютолько у этого: AES, PKA; флеш-память до 1024 и 512 КБ
STM32U375CGSTM32U3x552 из 52выводы совпадают полностьютолько у этого: AES, PKA

Частые вопросы

На каких выводах USART1 у STM32U385CG?

В корпусе WLCSP52 сигнал USART1_TX выведен на PB6 (шарик F4, AF7) или PA9 (шарик G3, AF7), USART1_RX — на PB7 (шарик E5, AF7) или PA10 (шарик F2, AF7).

Где у STM32U385CG выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик E3, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U385CG?

I2C1_SCL — PB8 (шарик B6, AF4) или PB6 (шарик F4, AF4), I2C1_SDA — PB9 (шарик A7, AF4) или PB3 (JTDO/TRACESWO) (шарик B4, AF4) или PB7 (шарик E5, AF4).

Сколько выводов ввода-вывода у STM32U385CG в корпусе WLCSP52?

35 из 52. Ещё 16 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
