STM32U3B5VI в корпусе WLCSP99: распиновка
STM32U3B5VI — микроконтроллер STM32U3 на ядре Cortex-M33: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус WLCSP99 — 99 шариков, из них 77 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 2 МБ
- ОЗУ
- 640 КБ
- Корпус
- WLCSP99, 99 шариков
- Линий ввода-вывода
- 77

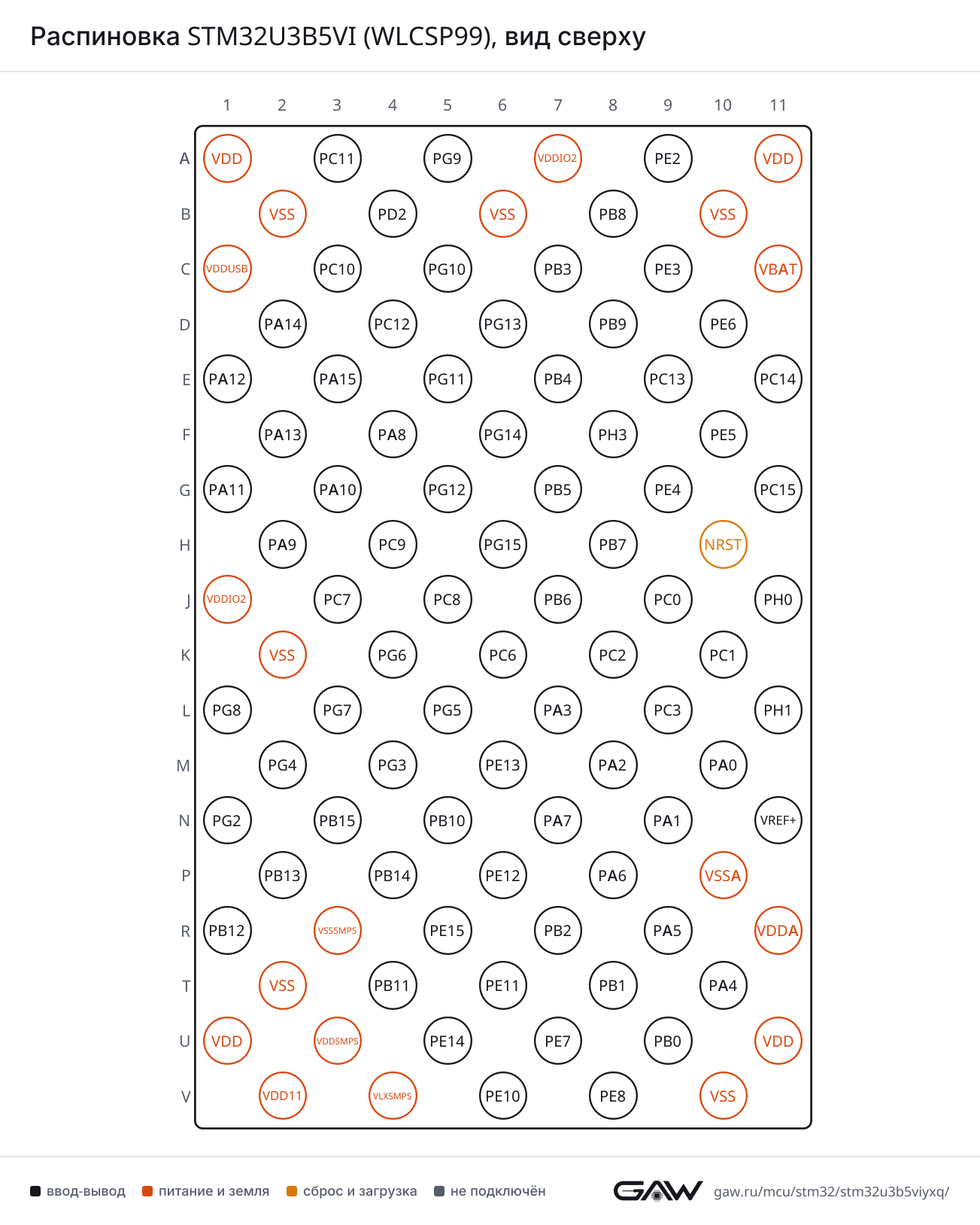

Схема корпуса WLCSP99
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PG13 (D6, AF7), PA8 (F4, AF7), PB5 (G7, AF7), PG2 (N1, AF7) |
| CTS | PG11 (E5, AF7), PB4 (NJTRST) (E7, AF7), PA11 (G1, AF7), PG6 (K4, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (C7, AF7), PA12 (E1, AF7), PG12 (G5, AF7) | |
| NSS | PG11 (E5, AF7), PB4 (NJTRST) (E7, AF7), PA11 (G1, AF7), PG6 (K4, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (C7, AF7), PA12 (E1, AF7), PG12 (G5, AF7) | |
| RX | PG10 (C5, AF7), PA10 (G3, AF7), PB7 (H8, AF7) | |
| TX | PG9 (A5, AF7), PA9 (H2, AF7), PB6 (J7, AF7) | |
| USART2 | CK | PA4 (T10, AF7) |
| CTS | PA0 (M10, AF7) | |
| DE | PA1 (N9, AF7) | |
| NSS | PA0 (M10, AF7) | |
| RTS | PA1 (N9, AF7) | |
| RX | PA15 (JTDI) (E3, AF4), PA3 (L7, AF7) | |
| TX | PA2 (M8, AF7) | |
| USART3 | CK | PC12 (D4, AF7), PB12 (R1, AF7), PB0 (U9, AF7) |
| CTS | PB13 (P2, AF7), PA6 (P8, AF7) | |
| DE | PD2 (B4, AF7), PA15 (JTDI) (E3, AF7), PB14 (P4, AF7), PB1 (T8, AF7) | |
| NSS | PB13 (P2, AF7), PA6 (P8, AF7) | |
| RTS | PD2 (B4, AF7), PA15 (JTDI) (E3, AF7), PB14 (P4, AF7), PB1 (T8, AF7) | |
| RX | PC11 (A3, AF7), PA5 (R9, AF7), PB11 (T4, AF7) | |
| TX | PC10 (C3, AF7), PB10 (N5, AF7), PA7 (N7, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (H8, AF8) |
| DE | PA15 (JTDI) (E3, AF8) | |
| RTS | PA15 (JTDI) (E3, AF8) | |
| RX | PC11 (A3, AF8), PA1 (N9, AF8) | |
| TX | PC10 (C3, AF8), PA0 (M10, AF8) | |
| UART5 | CTS | PB5 (G7, AF8) |
| DE | PB4 (NJTRST) (E7, AF8) | |
| RTS | PB4 (NJTRST) (E7, AF8) | |
| RX | PD2 (B4, AF8) | |
| TX | PC12 (D4, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (L5, AF8), PB13 (P2, AF8), PA6 (P8, AF8) |
| DE | PG6 (K4, AF8), PB12 (R1, AF8), PB1 (T8, AF8) | |
| RTS | PG6 (K4, AF8), PB12 (R1, AF8), PB1 (T8, AF8) | |
| RX | PA10 (G3, AF8), PC0 (J9, AF8), PG8 (L1, AF8), PA3 (L7, AF8), PB10 (N5, AF8) | |
| TX | PA9 (H2, AF8), PC1 (K10, AF8), PG7 (L3, AF8), PA2 (M8, AF8), PB11 (T4, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (E7, AF5), PA11 (G1, AF5), PG3 (M4, AF5), PA6 (P8, AF5), PE14 (U5, AF5) |
| MOSI | PA12 (E1, AF5), PB5 (G7, AF5), PG4 (M2, AF5), PA7 (N7, AF5), PE15 (R5, AF5) | |
| NSS | PA15 (JTDI) (E3, AF5), PG5 (L5, AF5), PE12 (P6, AF5), PA4 (T10, AF5), PB0 (U9, AF5) | |
| RDY | PA8 (F4, AF5), PG6 (K4, AF5), PA2 (M8, AF5), PB2 (R7, AF5), PE11 (T6, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (C7, AF5), PE13 (M6, AF5), PG2 (N1, AF5), PA1 (N9, AF5), PA5 (R9, AF5) | |
| SPI2 | MISO | PC2 (K8, AF5), PB14 (P4, AF5) |
| MOSI | PC1 (K10, AF3), PC3 (L9, AF5), PB15 (N3, AF5) | |
| NSS | PB9 (D8, AF5), PB12 (R1, AF5) | |
| RDY | PC0 (J9, AF5), PB11 (T4, AF5) | |
| SCK | PA9 (H2, AF3), PB10 (N5, AF5), PB13 (P2, AF5) | |
| SPI3 | MISO | PC11 (A3, AF6), PG10 (C5, AF6), PB4 (NJTRST) (E7, AF6) |
| MOSI | PC12 (D4, AF6), PG11 (E5, AF6), PB5 (G7, AF6) | |
| NSS | PA15 (JTDI) (E3, AF6), PG12 (G5, AF6), PA4 (T10, AF6) | |
| RDY | PB8 (B8, AF6), PG13 (D6, AF6), PA0 (M10, AF6) | |
| SCK | PG9 (A5, AF6), PC10 (C3, AF6), PB3 (JTDO/TRACESWO) (C7, AF6) | |
| SPI4 | MISO | PE5 (F10, AF5), PA11 (G1, AF6), PE13 (M6, AF6) |
| MOSI | PE6 (D10, AF5), PA12 (E1, AF6), PE14 (U5, AF6) | |
| NSS | PE4 (G9, AF5), PA9 (H2, AF6), PE11 (T6, AF6) | |
| RDY | PE3 (C9, AF5), PA10 (G3, AF6), PE10 (V6, AF6) | |
| SCK | PE2 (A9, AF5), PA8 (F4, AF6), PE12 (P6, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (B8, AF4), PG14 (F6, AF4), PB6 (J7, AF4) |
| SDA | PB3 (JTDO/TRACESWO) (C7, AF4), PG13 (D6, AF4), PB9 (D8, AF4), PB7 (H8, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (D2, AF4), PB5 (G7, AF4), PG15 (H6, AF4), PA1 (N9, AF4) | |
| I2C2 | SCL | PB10 (N5, AF4), PB13 (P2, AF4), PB2 (R7, AF3) |
| SDA | PB14 (P4, AF4), PA6 (P8, AF4), PB11 (T4, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (D2, AF3), PA1 (N9, AF3), PB12 (R1, AF4) | |
| I2C3 | SCL | PC0 (J9, AF4), PG7 (L3, AF4), PA7 (N7, AF4) |
| SDA | PB4 (NJTRST) (E7, AF4), PC1 (K10, AF4), PG8 (L1, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (D2, AF5), PG6 (K4, AF4), PB2 (R7, AF4) | |
| I2C4 | SCL | PB6 (J7, AF12), PB10 (N5, AF11) |
| SDA | PB7 (H8, AF12), PB11 (T4, AF11) | |
| SMBA | PA14 (JTCK/SWCLK) (D2, AF11) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PB8 (B8, AF7), PB6 (J7, AF5), PG7 (L3, AF5), PB10 (N5, AF6), PA7 (N7, AF6), PB13 (P2, AF3), PB2 (R7, AF6) |
| SDA | PB9 (D8, AF7), PH3-BOOT0 (F8, AF3), PB7 (H8, AF5), PC1 (K10, AF5), PG8 (L1, AF5), PA1 (N9, AF6), PA6 (P8, AF6), PB12 (R1, AF3) | |
| I3C2 | SCL | PB8 (B8, AF5), PG13 (D6, AF5), PB6 (J7, AF6), PC0 (J9, AF6), PB10 (N5, AF3), PB13 (P2, AF6) |
| SDA | PB9 (D8, AF6), PG14 (F6, AF5), PH3-BOOT0 (F8, AF6), PB7 (H8, AF6), PC1 (K10, AF6), PB14 (P4, AF6), PA6 (P8, AF3), PB12 (R1, AF6) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (B8, AF9), PA11 (G1, AF9) |
| TX | PB9 (D8, AF9), PA12 (E1, AF9) | |
| FDCAN2 | RX | PB5 (G7, AF11), PB12 (R1, AF11) |
| TX | PB6 (J7, AF11), PB13 (P2, AF11) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (G1) |
| DP | PA12 (E1) | |
| NOE | PA13 (JTMS/SWDIO) (F2, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (D2, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (D8, AF8), PG12 (G5, AF8) |
| CK | PG10 (C5, AF11), PC12 (D4, AF12) | |
| CKIN | PB8 (B8, AF8), PG11 (E5, AF8) | |
| CMD | PD2 (B4, AF12), PG11 (E5, AF11) | |
| D0 | PC8 (J5, AF12), PG2 (N1, AF11) | |
| D0DIR | PG9 (A5, AF8), PC6 (K6, AF8) | |
| D1 | PC9 (H4, AF12), PG3 (M4, AF11) | |
| D2 | PC10 (C3, AF12), PG4 (M2, AF11) | |
| D3 | PC11 (A3, AF12), PG5 (L5, AF11) | |
| D4 | PB8 (B8, AF12), PG6 (K4, AF11) | |
| D5 | PB9 (D8, AF12), PC0 (J9, AF12), PG7 (L3, AF11) | |
| D6 | PC6 (K6, AF12), PG8 (L1, AF11) | |
| D7 | PG9 (A5, AF11), PC7 (J3, AF12) | |
| D123DIR | PG10 (C5, AF8), PC7 (J3, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PG13 (D6, AF10), PG7 (L3, AF10), PA3 (L7, AF10), PB10 (N5, AF10), PE10 (V6, AF10) |
| DQS | PE3 (C9, AF3), PG15 (H6, AF10), PG6 (K4, AF3), PA1 (N9, AF10), PB2 (R7, AF10) | |
| IO0 | PC10 (C3, AF10), PG4 (M2, AF10), PE12 (P6, AF10), PB1 (T8, AF10) | |
| IO1 | PC12 (D4, AF10), PG5 (L5, AF10), PE13 (M6, AF10), PB0 (U9, AF10) | |
| IO2 | PD2 (B4, AF10), PG8 (L1, AF10), PA7 (N7, AF10), PE14 (U5, AF10) | |
| IO3 | PC6 (K6, AF10), PG2 (N1, AF10), PA6 (P8, AF10), PE15 (R5, AF10) | |
| IO4 | PB4 (NJTRST) (E7, AF10), PC1 (K10, AF10), PG3 (M4, AF10) | |
| IO5 | PG11 (E5, AF3), PB6 (J7, AF10), PG6 (K4, AF10), PC2 (K8, AF10) | |
| IO6 | PG9 (A5, AF10), PB7 (H8, AF10), PC3 (L9, AF10) | |
| IO7 | PG10 (C5, AF10), PC0 (J9, AF3) | |
| NCLK | PG14 (F6, AF10), PB5 (G7, AF3), PB12 (R1, AF10) | |
| NCS | PC11 (A3, AF5), PG12 (G5, AF10), PA2 (M8, AF10), PB11 (T4, AF10), PE11 (T6, AF10), PA4 (T10, AF3) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (A9, AF3), PB8 (B8, AF3), PG7 (L3, AF3), PA3 (L7, AF3) |
| CK2 | PA8 (F4, AF3), PE5 (F10, AF3) | |
| D1 | PE6 (D10, AF3), PA10 (G3, AF3), PC3 (L9, AF3) | |
| D2 | PB9 (D8, AF3), PA15 (JTDI) (E3, AF3), PE4 (G9, AF3) | |
| D3 | PB15 (N3, AF3) | |
| FS_A | PB9 (D8, AF13), PE4 (G9, AF13), PA9 (H2, AF13) | |
| FS_B | PA14 (JTCK/SWCLK) (D2, AF13), PB6 (J7, AF13), PA4 (T10, AF13) | |
| MCLK_A | PE2 (A9, AF13), PB8 (B8, AF13), PG7 (L3, AF13), PA3 (L7, AF13) | |
| MCLK_B | PB4 (NJTRST) (E7, AF13), PE10 (V6, AF13) | |
| SCK_A | PA8 (F4, AF13), PE5 (F10, AF13), PB10 (N5, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (C7, AF13), PE8 (V8, AF13) | |
| SD_A | PE6 (D10, AF13), PA10 (G3, AF13), PC1 (K10, AF13), PC3 (L9, AF13) | |
| SD_B | PE3 (C9, AF13), PA13 (JTMS/SWDIO) (F2, AF13), PB5 (G7, AF13), PE7 (U7, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (A3), PG11 (E5), PA11 (G1), PB11 (T4), PE11 (T6) |
| EXTI15 | PA15 (JTDI) (E3), PC15-OSC32_OUT (G11), PG15 (H6), PB15 (N3), PE15 (R5) | |
| IN1 | PC0 (J9) | |
| IN2 | PC1 (K10) | |
| IN3 | PA0 (M10) | |
| IN4 | PA1 (N9) | |
| IN5 | PA2 (M8) | |
| IN6 | PA3 (L7) | |
| IN7 | PA4 (T10) | |
| IN8 | PA5 (R9) | |
| IN9 | PA6 (P8) | |
| IN10 | PA7 (N7) | |
| IN13 | PB0 (U9) | |
| IN14 | PB1 (T8) | |
| IN15 | PB2 (R7) | |
| ADC2 | EXTI11 | PC11 (A3), PG11 (E5), PA11 (G1), PB11 (T4), PE11 (T6) |
| EXTI15 | PA15 (JTDI) (E3), PC15-OSC32_OUT (G11), PG15 (H6), PB15 (N3), PE15 (R5) | |
| IN1 | PC2 (K8) | |
| IN2 | PC3 (L9) | |
| IN3 | PA4 (T10) | |
| IN4 | PA5 (R9) | |
| IN5 | PA6 (P8) | |
| IN6 | PA7 (N7) | |
| IN9 | PB0 (U9) | |
| IN10 | PB1 (T8) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PG9 (A5), PB9 (D8), PA9 (H2), PC9 (H4) |
| OUT1 | PA4 (T10) | |
| OUT2 | PA5 (R9) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (T8) |
| INP | PA3 (L7), PA2 (M8), PB2 (R7) | |
| OUT | PB10 (N5, AF12), PB0 (U9, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (C7), PB7 (H8) |
| INP | PB4 (NJTRST) (E7), PB6 (J7) | |
| OUT | PB5 (G7, AF12), PB11 (T4, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (N9) |
| VINP | PA0 (M10) | |
| VOUT | PA3 (L7) | |
| OPAMP2 | VINM | PA7 (N7) |
| VINP | PA6 (P8) | |
| VOUT | PB0 (U9) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (N11) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (P8, AF1), PB12 (R1, AF1), PE15 (R5, AF1) |
| BKIN2 | PA11 (G1, AF2), PE14 (U5, AF2) | |
| CH1 | PA8 (F4, AF1) | |
| CH1N | PA7 (N7, AF1), PB13 (P2, AF1), PE8 (V8, AF1) | |
| CH2 | PA9 (H2, AF1), PE11 (T6, AF1) | |
| CH2N | PB14 (P4, AF1), PB0 (U9, AF1), PE10 (V6, AF1) | |
| CH3 | PA10 (G3, AF1), PE13 (M6, AF1) | |
| CH3N | PB15 (N3, AF1), PE12 (P6, AF1), PB1 (T8, AF1) | |
| CH4 | PA11 (G1, AF1), PE14 (U5, AF1) | |
| CH4N | PE15 (R5, AF3) | |
| ETR | PA12 (E1, AF1), PE7 (U7, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (E3, AF1), PA0 (M10, AF1), PA5 (R9, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (C7, AF1), PA1 (N9, AF1) | |
| CH3 | PA2 (M8, AF1), PB10 (N5, AF1) | |
| CH4 | PA3 (L7, AF1), PB11 (T4, AF1) | |
| ETR | PA15 (JTDI) (E3, AF2), PA0 (M10, AF14), PA5 (R9, AF2) | |
| TIM3 | CH1 | PE3 (C9, AF2), PB4 (NJTRST) (E7, AF2), PC6 (K6, AF2), PA6 (P8, AF2) |
| CH2 | PB5 (G7, AF2), PE4 (G9, AF2), PC7 (J3, AF2), PA7 (N7, AF2) | |
| CH3 | PE5 (F10, AF2), PC8 (J5, AF2), PB0 (U9, AF2) | |
| CH4 | PE6 (D10, AF2), PC9 (H4, AF2), PB1 (T8, AF2) | |
| ETR | PE2 (A9, AF2), PD2 (B4, AF2) | |
| TIM4 | CH1 | PB6 (J7, AF2) |
| CH2 | PB7 (H8, AF2) | |
| CH3 | PB8 (B8, AF2) | |
| CH4 | PB9 (D8, AF2), PH3-BOOT0 (F8, AF2) | |
| ETR | PA12 (E1, AF2) | |
| TIM8 | BKIN | PB7 (H8, AF3), PA6 (P8, AF13) |
| BKIN2 | PC9 (H4, AF1), PB6 (J7, AF3) | |
| CH1 | PC6 (K6, AF3) | |
| CH1N | PA7 (N7, AF3), PA5 (R9, AF3) | |
| CH2 | PC7 (J3, AF3) | |
| CH2N | PB14 (P4, AF3), PB0 (U9, AF3) | |
| CH3 | PC8 (J5, AF3) | |
| CH3N | PB15 (N3, AF13), PB1 (T8, AF3) | |
| CH4 | PC9 (H4, AF3) | |
| CH4N | PB2 (R7, AF13) | |
| ETR | PA0 (M10, AF3) | |
| TIM12 | CH1 | PA0 (M10, AF2) |
| CH2 | PA1 (N9, AF2) | |
| TIM15 | BKIN | PA9 (H2, AF14), PB12 (R1, AF14) |
| CH1 | PG10 (C5, AF14), PA2 (M8, AF14), PB14 (P4, AF14) | |
| CH1N | PG9 (A5, AF14), PA1 (N9, AF14), PB13 (P2, AF14) | |
| CH2 | PG11 (E5, AF14), PA3 (L7, AF14), PB15 (N3, AF14) | |
| TIM16 | BKIN | PB5 (G7, AF14) |
| CH1 | PB8 (B8, AF14), PA6 (P8, AF14) | |
| CH1N | PB6 (J7, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (E7, AF14), PA10 (G3, AF14) |
| CH1 | PB9 (D8, AF14), PA7 (N7, AF14) | |
| CH1N | PB7 (H8, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB3 (JTDO/TRACESWO) (C7, AF2), PA14 (JTCK/SWCLK) (D2, AF1), PG15 (H6, AF1), PC1 (K10, AF1), PB2 (R7, AF1) |
| CH2 | PB4 (NJTRST) (E7, AF1), PG14 (F6, AF1), PA1 (N9, AF0) | |
| ETR | PG12 (G5, AF1), PB6 (J7, AF1), PC3 (L9, AF1) | |
| IN1 | PG10 (C5, AF1), PB5 (G7, AF1), PC0 (J9, AF1) | |
| IN2 | PG11 (E5, AF1), PB7 (H8, AF1), PC2 (K8, AF1) | |
| LPTIM2 | CH1 | PA8 (F4, AF14), PA4 (T10, AF14) |
| CH2 | PC7 (J3, AF14), PA7 (N7, AF13) | |
| ETR | PC3 (L9, AF14), PA5 (R9, AF14) | |
| IN1 | PC0 (J9, AF14), PB1 (T8, AF14) | |
| IN2 | PA10 (G3, AF2), PB15 (N3, AF2) | |
| LPTIM3 | CH1 | PC8 (J5, AF14), PC3 (L9, AF2), PB10 (N5, AF2), PB0 (U9, AF4) |
| CH2 | PC9 (H4, AF14), PB1 (T8, AF4) | |
| ETR | PC10 (C3, AF2), PB14 (P4, AF2) | |
| IN1 | PC11 (A3, AF2), PB13 (P2, AF2) | |
| LPTIM4 | ETR | PD2 (B4, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (E9) |
| OUT2 | PB2 (R7) | |
| REFIN | PB15 (N3, AF0) | |
| TS | PC13 (E9) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (R1, AF9) |
| G1_IO2 | PB13 (P2, AF9) | |
| G1_IO3 | PB14 (P4, AF9) | |
| G1_IO4 | PB15 (N3, AF9) | |
| G2_IO1 | PB4 (NJTRST) (E7, AF9) | |
| G2_IO2 | PB5 (G7, AF9) | |
| G2_IO3 | PB6 (J7, AF9) | |
| G2_IO4 | PB7 (H8, AF9) | |
| G3_IO1 | PA15 (JTDI) (E3, AF9) | |
| G3_IO2 | PC10 (C3, AF9) | |
| G3_IO3 | PC11 (A3, AF9) | |
| G3_IO4 | PC12 (D4, AF9) | |
| G4_IO1 | PC6 (K6, AF9) | |
| G4_IO2 | PC7 (J3, AF9) | |
| G4_IO3 | PC8 (J5, AF9) | |
| G4_IO4 | PC9 (H4, AF9) | |
| G5_IO1 | PE10 (V6, AF9) | |
| G5_IO2 | PE11 (T6, AF9) | |
| G5_IO3 | PE12 (P6, AF9) | |
| G5_IO4 | PE13 (M6, AF9) | |
| G7_IO1 | PE2 (A9, AF9) | |
| G7_IO2 | PE3 (C9, AF9) | |
| G7_IO3 | PE4 (G9, AF9) | |
| G7_IO4 | PE5 (F10, AF9) | |
| SYNC | PD2 (B4, AF9), PB10 (N5, AF9) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (C7, AF3) |
| CCK1 | PC10 (C3, AF3) | |
| SDI0 | PC11 (A3, AF3), PB4 (NJTRST) (E7, AF3), PE10 (V6, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (D2, AF0) |
| JTDI | PA15 (JTDI) (E3, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (C7, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (F2, AF0) | |
| NJTRST | PB4 (NJTRST) (E7, AF0) | |
| TRACECLK | PE2 (A9, AF0), PA8 (F4, AF12) | |
| TRACED0 | PE3 (C9, AF0), PC9 (H4, AF0), PC1 (K10, AF0) | |
| TRACED1 | PC10 (C3, AF0), PE4 (G9, AF0) | |
| TRACED2 | PD2 (B4, AF0), PE5 (F10, AF0) | |
| TRACED3 | PC12 (D4, AF0), PE6 (D10, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (M8) |
| MCO | PA8 (F4, AF0), PA9 (H2, AF0) | |
| MCO2 | PA8 (F4, AF11), PA10 (G3, AF11) | |
| OSC_IN | PH0-OSC_IN (J11) | |
| OSC_OUT | PH1-OSC_OUT (L11) | |
| OSC32_IN | PC14-OSC32_IN (E11) | |
| OSC32_OUT | PC15-OSC32_OUT (G11) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (K6, AF0), PA5 (R9, AF0) |
| PWR_CSTOP | PC8 (J5, AF0), PA7 (N7, AF0) | |
| PWR_WKUP1 | PE4 (G9), PA0 (M10), PB2 (R7) | |
| PWR_WKUP2 | PC13 (E9), PE5 (F10), PA4 (T10) | |
| PWR_WKUP3 | PE6 (D10), PB6 (J7), PA1 (N9) | |
| PWR_WKUP4 | PB7 (H8), PA2 (M8), PB1 (T8) | |
| PWR_WKUP5 | PB8 (B8), PA3 (L7) | |
| PWR_WKUP6 | PB5 (G7), PA5 (R9), PE7 (U7) | |
| PWR_WKUP7 | PB15 (N3), PA6 (P8), PE8 (V8) | |
| PWR_WKUP8 | PB10 (N5), PA7 (N7) | |
| TAMP_IN1 | PC13 (E9) | |
| TAMP_IN2 | PA0 (M10) | |
| TAMP_IN3 | PE6 (D10) | |
| TAMP_IN5 | PA1 (N9) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 99 шариков корпуса WLCSP99 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A3 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| A5 | PG9 | ввод-вывод | DAC1_EXTI9, OCTOSPI1_IO6 (AF10), SDMMC1_D0DIR (AF8), SDMMC1_D7 (AF11), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| A7 | VDDIO2 | питание | — |
| A9 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI4_SCK (AF5), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| A11 | VDD | питание | — |
| B2 | VSS | питание | — |
| B4 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| B6 | VSS | питание | — |
| B8 | PB8 | ввод-вывод | FDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| B10 | VSS | питание | — |
| C1 | VDDUSB | питание | — |
| C3 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| C5 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), OCTOSPI1_IO7 (AF10), SDMMC1_CK (AF11), SDMMC1_D123DIR (AF8), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| C7 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| C9 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), SPI4_RDY (AF5), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| C11 | VBAT | питание | — |
| D2 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| D4 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| D6 | PG13 | ввод-вывод | I2C1_SDA (AF4), I3C2_SCL (AF5), OCTOSPI1_CLK (AF10), SPI3_RDY (AF6), USART1_CK (AF7) |
| D8 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| D10 | PE6 | ввод-вывод | DEBUG_TRACED3 (AF0), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_MOSI (AF5), TAMP_IN3, TIM3_CH4 (AF2) |
| E1 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| E3 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| E5 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SDMMC1_CKIN (AF8), SDMMC1_CMD (AF11), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7) |
| E7 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| E9 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1 |
| E11 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| F2 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| F4 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7) |
| F6 | PG14 | ввод-вывод | I2C1_SCL (AF4), I3C2_SDA (AF5), LPTIM1_CH2 (AF1), OCTOSPI1_NCLK (AF10) |
| F8 | PH3-BOOT0 | ввод-вывод | I3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2) |
| F10 | PE5 | ввод-вывод | DEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI4_MISO (AF5), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| G1 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM |
| G3 | PA10 | ввод-вывод | CRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| G5 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), OCTOSPI1_NCS (AF10), SDMMC1_CDIR (AF8), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| G7 | PB5 | ввод-вывод | COMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| G9 | PE4 | ввод-вывод | DEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI4_NSS (AF5), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| G11 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| H2 | PA9 | ввод-вывод | DAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| H4 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9) |
| H6 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10) |
| H8 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| H10 | NRST | сброс | — |
| J1 | VDDIO2 | питание | — |
| J3 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| J5 | PC8 | ввод-вывод | LPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| J7 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| J9 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| J11 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| K2 | VSS | питание | — |
| K4 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), OCTOSPI1_IO5 (AF10), SDMMC1_D4 (AF11), SPI1_RDY (AF5), USART1_CTS (AF7), USART1_NSS (AF7) |
| K6 | PC6 | ввод-вывод | OCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| K8 | PC2 | ввод-вывод | ADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| K10 | PC1 | ввод-вывод | ADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| L1 | PG8 | ввод-вывод | I2C3_SDA (AF4), I3C1_SDA (AF5), LPUART1_RX (AF8), OCTOSPI1_IO2 (AF10), SDMMC1_D6 (AF11) |
| L3 | PG7 | ввод-вывод | I2C3_SCL (AF4), I3C1_SCL (AF5), LPUART1_TX (AF8), OCTOSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_D5 (AF11) |
| L5 | PG5 | ввод-вывод | LPUART1_CTS (AF8), OCTOSPI1_IO1 (AF10), SDMMC1_D3 (AF11), SPI1_NSS (AF5) |
| L7 | PA3 | ввод-вывод | ADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| L9 | PC3 | ввод-вывод | ADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| L11 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| M2 | PG4 | ввод-вывод | OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF11), SPI1_MOSI (AF5) |
| M4 | PG3 | ввод-вывод | OCTOSPI1_IO4 (AF10), SDMMC1_D1 (AF11), SPI1_MISO (AF5) |
| M6 | PE13 | ввод-вывод | OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| M8 | PA2 | ввод-вывод | ADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| M10 | PA0 | ввод-вывод | ADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| N1 | PG2 | ввод-вывод | OCTOSPI1_IO3 (AF10), SDMMC1_D0 (AF11), SPI1_SCK (AF5), USART1_CK (AF7) |
| N3 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9) |
| N5 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| N7 | PA7 | ввод-вывод | ADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| N9 | PA1 | ввод-вывод | ADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| N11 | VREF+ | служебный | VREFBUF_OUT |
| P2 | PB13 | ввод-вывод | FDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| P4 | PB14 | ввод-вывод | I2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| P6 | PE12 | ввод-вывод | OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| P8 | PA6 | ввод-вывод | ADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| P10 | VSSA | питание | — |
| R1 | PB12 | ввод-вывод | FDCAN2_RX (AF11), I2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| R3 | VSSSMPS | питание | — |
| R5 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3) |
| R7 | PB2 | ввод-вывод | ADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13) |
| R9 | PA5 | ввод-вывод | ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| R11 | VDDA | питание | — |
| T2 | VSS | питание | — |
| T4 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| T6 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| T8 | PB1 | ввод-вывод | ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| T10 | PA4 | ввод-вывод | ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| U1 | VDD | питание | — |
| U3 | VDDSMPS | питание | — |
| U5 | PE14 | ввод-вывод | OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1) |
| U7 | PE7 | ввод-вывод | PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| U9 | PB0 | ввод-вывод | ADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| U11 | VDD | питание | — |
| V2 | VDD11 | питание | — |
| V4 | VLXSMPS | питание | — |
| V6 | PE10 | ввод-вывод | ADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| V8 | PE8 | ввод-вывод | PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| V10 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C11 | резервное питание: часы реального времени и резервные регистры |
| VDD | A1, A11, U1, U11 | питание цифровой части и линий ввода-вывода |
| VDD11 | V2 | — |
| VDDA | R11 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | A7, J1 | питание отдельной группы линий ввода-вывода |
| VDDSMPS | U3 | — |
| VDDUSB | C1 | питание приёмопередатчика USB |
| VLXSMPS | V4 | — |
| VSS | B2, B6, B10, K2, T2, V10 | общий провод (земля) |
| VSSA | P10 | общий провод аналоговой части |
| VSSSMPS | R3 | — |
| NRST | H10 | сброс, активный уровень — низкий |
| VREF+ | N11 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U3B5VIYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U3B5VI | STM32U3B5VIYxQ | 2 МБ | 640 КБ |
Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP99, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U3B5VG | STM32U3x5 | 99 из 99 | выводы совпадают полностьюфлеш-память до 2048 и 1024 КБ |
| STM32U3C5VI | STM32U3x5 | 99 из 99 | выводы совпадают полностьютолько у него: AES |
Частые вопросы
На каких выводах USART1 у STM32U3B5VI?
В корпусе WLCSP99 сигнал USART1_TX выведен на PG9 (шарик A5, AF7) или PA9 (шарик H2, AF7) или PB6 (шарик J7, AF7), USART1_RX — на PG10 (шарик C5, AF7) или PA10 (шарик G3, AF7) или PB7 (шарик H8, AF7).
Где у STM32U3B5VI выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик F2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик D2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U3B5VI?
I2C1_SCL — PB8 (шарик B8, AF4) или PG14 (шарик F6, AF4) или PB6 (шарик J7, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик C7, AF4) или PG13 (шарик D6, AF4) или PB9 (шарик D8, AF4) или PB7 (шарик H8, AF4).
Сколько выводов ввода-вывода у STM32U3B5VI в корпусе WLCSP99?
77 из 99. Ещё 20 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U3Cortex-M33 до 96 МГц на технологии near-threshold: U375, U385, U3B5 и U3C5 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
