STM32U3B5WG в корпусе WLCSP126: распиновка
STM32U3B5WG — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 640 КБ ОЗУ. Корпус WLCSP126 — 126 шариков, из них 101 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 1 МБ
- ОЗУ
- 640 КБ
- Корпус
- WLCSP126, 126 шариков
- Линий ввода-вывода
- 101

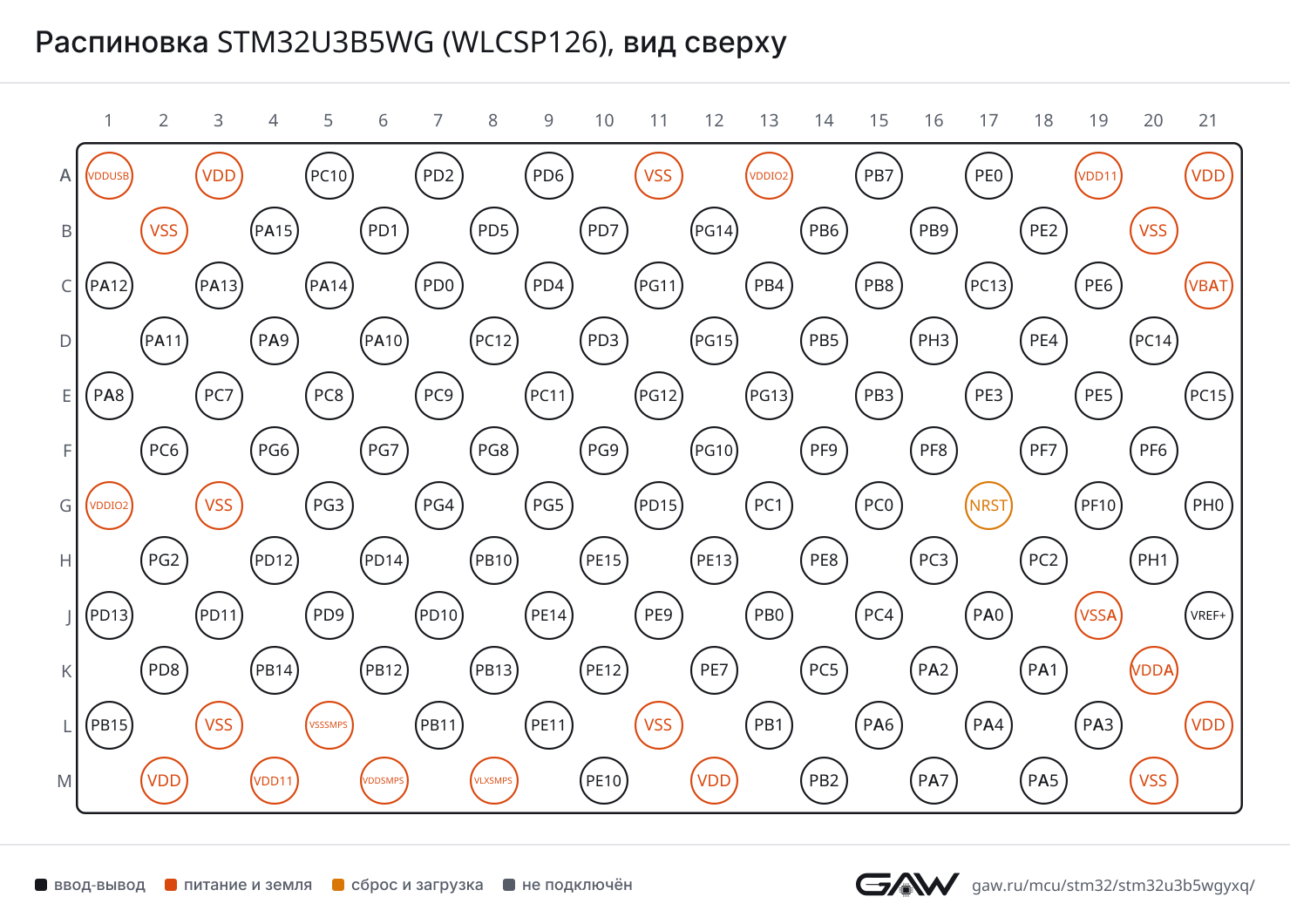

Схема корпуса WLCSP126
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (D14, AF7), PA8 (E1, AF7), PG13 (E13, AF7), PG2 (H2, AF7) |
| CTS | PG11 (C11, AF7), PB4 (NJTRST) (C13, AF7), PA11 (D2, AF7), PG6 (F4, AF7) | |
| DE | PA12 (C1, AF7), PG12 (E11, AF7), PB3 (JTDO/TRACESWO) (E15, AF7) | |
| NSS | PG11 (C11, AF7), PB4 (NJTRST) (C13, AF7), PA11 (D2, AF7), PG6 (F4, AF7) | |
| RTS | PA12 (C1, AF7), PG12 (E11, AF7), PB3 (JTDO/TRACESWO) (E15, AF7) | |
| RX | PB7 (A15, AF7), PA10 (D6, AF7), PG10 (F12, AF7) | |
| TX | PB6 (B14, AF7), PA9 (D4, AF7), PG9 (F10, AF7) | |
| USART2 | CK | PD7 (B10, AF7), PA4 (L17, AF7) |
| CTS | PD3 (D10, AF7), PA0 (J17, AF7) | |
| DE | PD4 (C9, AF7), PA1 (K18, AF7) | |
| NSS | PD3 (D10, AF7), PA0 (J17, AF7) | |
| RTS | PD4 (C9, AF7), PA1 (K18, AF7) | |
| RX | PD6 (A9, AF7), PA15 (JTDI) (B4, AF4), PA3 (L19, AF7) | |
| TX | PD5 (B8, AF7), PA2 (K16, AF7) | |
| USART3 | CK | PC12 (D8, AF7), PD10 (J7, AF7), PB0 (J13, AF7), PB12 (K6, AF7) |
| CTS | PD11 (J3, AF7), PB13 (K8, AF7), PA6 (L15, AF7) | |
| DE | PD2 (A7, AF7), PA15 (JTDI) (B4, AF7), PD12 (H4, AF7), PB14 (K4, AF7), PB1 (L13, AF7) | |
| NSS | PD11 (J3, AF7), PB13 (K8, AF7), PA6 (L15, AF7) | |
| RTS | PD2 (A7, AF7), PA15 (JTDI) (B4, AF7), PD12 (H4, AF7), PB14 (K4, AF7), PB1 (L13, AF7) | |
| RX | PC11 (E9, AF7), PD9 (J5, AF7), PC5 (K14, AF7), PB11 (L7, AF7), PA5 (M18, AF7) | |
| TX | PC10 (A5, AF7), PB10 (H8, AF7), PC4 (J15, AF7), PD8 (K2, AF7), PA7 (M16, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (A15, AF8) |
| DE | PA15 (JTDI) (B4, AF8) | |
| RTS | PA15 (JTDI) (B4, AF8) | |
| RX | PC11 (E9, AF8), PA1 (K18, AF8) | |
| TX | PC10 (A5, AF8), PA0 (J17, AF8) | |
| UART5 | CTS | PB5 (D14, AF8) |
| DE | PB4 (NJTRST) (C13, AF8) | |
| RTS | PB4 (NJTRST) (C13, AF8) | |
| RX | PD2 (A7, AF8) | |
| TX | PC12 (D8, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (G9, AF8), PB13 (K8, AF8), PA6 (L15, AF8) |
| DE | PG6 (F4, AF8), PB12 (K6, AF8), PB1 (L13, AF8) | |
| RTS | PG6 (F4, AF8), PB12 (K6, AF8), PB1 (L13, AF8) | |
| RX | PA10 (D6, AF8), PG8 (F8, AF8), PC0 (G15, AF8), PB10 (H8, AF8), PA3 (L19, AF8) | |
| TX | PA9 (D4, AF8), PG7 (F6, AF8), PC1 (G13, AF8), PA2 (K16, AF8), PB11 (L7, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (C13, AF5), PA11 (D2, AF5), PG3 (G5, AF5), PE14 (J9, AF5), PA6 (L15, AF5) |
| MOSI | PA12 (C1, AF5), PB5 (D14, AF5), PG4 (G7, AF5), PE15 (H10, AF5), PA7 (M16, AF5) | |
| NSS | PA15 (JTDI) (B4, AF5), PG5 (G9, AF5), PB0 (J13, AF5), PE12 (K10, AF5), PA4 (L17, AF5) | |
| RDY | PA8 (E1, AF5), PG6 (F4, AF5), PA2 (K16, AF5), PE11 (L9, AF5), PB2 (M14, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (E15, AF5), PG2 (H2, AF5), PE13 (H12, AF5), PA1 (K18, AF5), PA5 (M18, AF5) | |
| SPI2 | MISO | PD3 (D10, AF5), PC2 (H18, AF5), PB14 (K4, AF5) |
| MOSI | PD4 (C9, AF5), PC1 (G13, AF3), PC3 (H16, AF5), PB15 (L1, AF5) | |
| NSS | PB9 (B16, AF5), PD0 (C7, AF5), PB12 (K6, AF5) | |
| RDY | PD5 (B8, AF5), PC0 (G15, AF5), PB11 (L7, AF5) | |
| SCK | PD1 (B6, AF5), PA9 (D4, AF3), PD3 (D10, AF3), PB10 (H8, AF5), PB13 (K8, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (C13, AF6), PC11 (E9, AF6), PG10 (F12, AF6) |
| MOSI | PD6 (A9, AF5), PG11 (C11, AF6), PC12 (D8, AF6), PB5 (D14, AF6) | |
| NSS | PA15 (JTDI) (B4, AF6), PG12 (E11, AF6), PA4 (L17, AF6) | |
| RDY | PB8 (C15, AF6), PG13 (E13, AF6), PA0 (J17, AF6) | |
| SCK | PC10 (A5, AF6), PB3 (JTDO/TRACESWO) (E15, AF6), PG9 (F10, AF6) | |
| SPI4 | MISO | PA11 (D2, AF6), PE5 (E19, AF5), PE13 (H12, AF6) |
| MOSI | PA12 (C1, AF6), PE6 (C19, AF5), PE14 (J9, AF6) | |
| NSS | PA9 (D4, AF6), PE4 (D18, AF5), PE11 (L9, AF6) | |
| RDY | PA10 (D6, AF6), PE3 (E17, AF5), PE10 (M10, AF6) | |
| SCK | PE2 (B18, AF5), PA8 (E1, AF6), PE12 (K10, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PG14 (B12, AF4), PB6 (B14, AF4), PB8 (C15, AF4) |
| SDA | PB7 (A15, AF4), PB9 (B16, AF4), PG13 (E13, AF4), PB3 (JTDO/TRACESWO) (E15, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C5, AF4), PG15 (D12, AF4), PB5 (D14, AF4), PA1 (K18, AF4) | |
| I2C2 | SCL | PB10 (H8, AF4), PB13 (K8, AF4), PB2 (M14, AF3) |
| SDA | PB14 (K4, AF4), PB11 (L7, AF4), PA6 (L15, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C5, AF3), PB12 (K6, AF4), PA1 (K18, AF3) | |
| I2C3 | SCL | PG7 (F6, AF4), PC0 (G15, AF4), PD12 (H4, AF4), PA7 (M16, AF4) |
| SDA | PB4 (NJTRST) (C13, AF4), PG8 (F8, AF4), PC1 (G13, AF4), PD13 (J1, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C5, AF5), PG6 (F4, AF4), PD11 (J3, AF4), PB2 (M14, AF4) | |
| I2C4 | SCL | PB6 (B14, AF12), PB10 (H8, AF11), PD11 (J3, AF5) |
| SDA | PB7 (A15, AF12), PD12 (H4, AF5), PB11 (L7, AF11) | |
| SMBA | PA14 (JTCK/SWCLK) (C5, AF11), PD10 (J7, AF5) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PB6 (B14, AF5), PB8 (C15, AF7), PG7 (F6, AF5), PD12 (H4, AF3), PB10 (H8, AF6), PB13 (K8, AF3), PB2 (M14, AF6), PA7 (M16, AF6) |
| SDA | PB7 (A15, AF5), PB9 (B16, AF7), PH3-BOOT0 (D16, AF3), PG8 (F8, AF5), PC1 (G13, AF5), PD13 (J1, AF3), PB12 (K6, AF3), PA1 (K18, AF6), PA6 (L15, AF6) | |
| I3C2 | SCL | PB6 (B14, AF6), PB8 (C15, AF5), PG13 (E13, AF5), PC0 (G15, AF6), PB10 (H8, AF3), PB13 (K8, AF6) |
| SDA | PB7 (A15, AF6), PG14 (B12, AF5), PB9 (B16, AF6), PH3-BOOT0 (D16, AF6), PC1 (G13, AF6), PB14 (K4, AF6), PB12 (K6, AF6), PA6 (L15, AF3) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PD0 (C7, AF9), PB8 (C15, AF9), PA11 (D2, AF9), PF7 (F18, AF9) |
| TX | PD1 (B6, AF9), PB9 (B16, AF9), PA12 (C1, AF9), PF8 (F16, AF9) | |
| FDCAN2 | RX | PB5 (D14, AF11), PB12 (K6, AF11) |
| TX | PB6 (B14, AF11), PB13 (K8, AF11) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (D2) |
| DP | PA12 (C1) | |
| NOE | PA13 (JTMS/SWDIO) (C3, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (C5, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (B16, AF8), PG12 (E11, AF8) |
| CK | PC12 (D8, AF12), PG10 (F12, AF11) | |
| CKIN | PG11 (C11, AF8), PB8 (C15, AF8) | |
| CMD | PD2 (A7, AF12), PG11 (C11, AF11) | |
| D0 | PC8 (E5, AF12), PG2 (H2, AF11) | |
| D0DIR | PC6 (F2, AF8), PG9 (F10, AF8) | |
| D1 | PC9 (E7, AF12), PG3 (G5, AF11) | |
| D2 | PC10 (A5, AF12), PG4 (G7, AF11) | |
| D3 | PC11 (E9, AF12), PG5 (G9, AF11) | |
| D4 | PB8 (C15, AF12), PG6 (F4, AF11) | |
| D5 | PB9 (B16, AF12), PG7 (F6, AF11), PC0 (G15, AF12) | |
| D6 | PC6 (F2, AF12), PG8 (F8, AF11) | |
| D7 | PC7 (E3, AF12), PG9 (F10, AF11) | |
| D123DIR | PC7 (E3, AF8), PG10 (F12, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PG13 (E13, AF10), PG7 (F6, AF10), PF10 (G19, AF3), PB10 (H8, AF10), PA3 (L19, AF10), PE10 (M10, AF10) |
| DQS | PG15 (D12, AF10), PE3 (E17, AF3), PG6 (F4, AF3), PA1 (K18, AF10), PB2 (M14, AF10) | |
| IO0 | PC10 (A5, AF10), PF8 (F16, AF10), PG4 (G7, AF10), PE12 (K10, AF10), PB1 (L13, AF10) | |
| IO1 | PC12 (D8, AF10), PF9 (F14, AF10), PG5 (G9, AF10), PE13 (H12, AF10), PB0 (J13, AF10) | |
| IO2 | PD2 (A7, AF10), PG8 (F8, AF10), PF7 (F18, AF10), PE14 (J9, AF10), PA7 (M16, AF10) | |
| IO3 | PC6 (F2, AF10), PF6 (F20, AF10), PG2 (H2, AF10), PE15 (H10, AF10), PA6 (L15, AF10) | |
| IO4 | PD4 (C9, AF10), PB4 (NJTRST) (C13, AF10), PG3 (G5, AF10), PC1 (G13, AF10) | |
| IO5 | PD5 (B8, AF10), PB6 (B14, AF10), PG11 (C11, AF3), PG6 (F4, AF10), PC2 (H18, AF10) | |
| IO6 | PD6 (A9, AF10), PB7 (A15, AF10), PG9 (F10, AF10), PC3 (H16, AF10) | |
| IO7 | PD7 (B10, AF10), PG10 (F12, AF10), PC0 (G15, AF3), PC4 (J15, AF10) | |
| NCLK | PG14 (B12, AF10), PB5 (D14, AF3), PE9 (J11, AF10), PB12 (K6, AF10) | |
| NCS | PC11 (E9, AF5), PG12 (E11, AF10), PA2 (K16, AF10), PB11 (L7, AF10), PE11 (L9, AF10), PA4 (L17, AF3) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (B18, AF3), PB8 (C15, AF3), PG7 (F6, AF3), PA3 (L19, AF3) |
| CK2 | PA8 (E1, AF3), PE5 (E19, AF3) | |
| D1 | PD6 (A9, AF3), PE6 (C19, AF3), PA10 (D6, AF3), PC3 (H16, AF3) | |
| D2 | PA15 (JTDI) (B4, AF3), PB9 (B16, AF3), PE4 (D18, AF3) | |
| D3 | PC5 (K14, AF3), PB15 (L1, AF3) | |
| FS_A | PB9 (B16, AF13), PA9 (D4, AF13), PE4 (D18, AF13) | |
| FS_B | PB6 (B14, AF13), PA14 (JTCK/SWCLK) (C5, AF13), PF9 (F14, AF13), PE9 (J11, AF13), PA4 (L17, AF13) | |
| MCLK_A | PE2 (B18, AF13), PB8 (C15, AF13), PG7 (F6, AF13), PA3 (L19, AF13) | |
| MCLK_B | PB4 (NJTRST) (C13, AF13), PF7 (F18, AF13), PE10 (M10, AF13) | |
| SCK_A | PA8 (E1, AF13), PE5 (E19, AF13), PB10 (H8, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (E15, AF13), PF8 (F16, AF13), PE8 (H14, AF13) | |
| SD_A | PD6 (A9, AF13), PE6 (C19, AF13), PA10 (D6, AF13), PC1 (G13, AF13), PC3 (H16, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (C3, AF13), PB5 (D14, AF13), PE3 (E17, AF13), PF6 (F20, AF13), PE7 (K12, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PG11 (C11), PA11 (D2), PC11 (E9), PD11 (J3), PB11 (L7), PE11 (L9) |
| EXTI15 | PA15 (JTDI) (B4), PG15 (D12), PC15-OSC32_OUT (E21), PD15 (G11), PE15 (H10), PB15 (L1) | |
| IN1 | PC0 (G15) | |
| IN2 | PC1 (G13) | |
| IN3 | PA0 (J17) | |
| IN4 | PA1 (K18) | |
| IN5 | PA2 (K16) | |
| IN6 | PA3 (L19) | |
| IN7 | PA4 (L17) | |
| IN8 | PA5 (M18) | |
| IN9 | PA6 (L15) | |
| IN10 | PA7 (M16) | |
| IN11 | PC4 (J15) | |
| IN12 | PC5 (K14) | |
| IN13 | PB0 (J13) | |
| IN14 | PB1 (L13) | |
| IN15 | PB2 (M14) | |
| ADC2 | EXTI11 | PG11 (C11), PA11 (D2), PC11 (E9), PD11 (J3), PB11 (L7), PE11 (L9) |
| EXTI15 | PA15 (JTDI) (B4), PG15 (D12), PC15-OSC32_OUT (E21), PD15 (G11), PE15 (H10), PB15 (L1) | |
| IN1 | PC2 (H18) | |
| IN2 | PC3 (H16) | |
| IN3 | PA4 (L17) | |
| IN4 | PA5 (M18) | |
| IN5 | PA6 (L15) | |
| IN6 | PA7 (M16) | |
| IN7 | PC4 (J15) | |
| IN8 | PC5 (K14) | |
| IN9 | PB0 (J13) | |
| IN10 | PB1 (L13) | |
| IN11 | PD11 (J3) | |
| IN12 | PD12 (H4) | |
| IN13 | PD13 (J1) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (B16), PA9 (D4), PC9 (E7), PG9 (F10), PF9 (F14), PD9 (J5), PE9 (J11) |
| OUT1 | PA4 (L17) | |
| OUT2 | PA5 (M18) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (J15), PB1 (L13) |
| INP | PC5 (K14), PA2 (K16), PA3 (L19), PB2 (M14) | |
| OUT | PB10 (H8, AF12), PB0 (J13, AF12) | |
| COMP2 | INM | PB7 (A15), PB3 (JTDO/TRACESWO) (E15) |
| INP | PB6 (B14), PB4 (NJTRST) (C13) | |
| OUT | PB5 (D14, AF12), PB11 (L7, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (K18) |
| VINP | PA0 (J17) | |
| VOUT | PA3 (L19) | |
| OPAMP2 | VINM | PA7 (M16) |
| VINP | PA6 (L15) | |
| VOUT | PB0 (J13) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (J21) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (H10, AF1), PB12 (K6, AF1), PA6 (L15, AF1) |
| BKIN2 | PA11 (D2, AF2), PE14 (J9, AF2) | |
| CH1 | PA8 (E1, AF1), PE9 (J11, AF1) | |
| CH1N | PE8 (H14, AF1), PB13 (K8, AF1), PA7 (M16, AF1) | |
| CH2 | PA9 (D4, AF1), PE11 (L9, AF1) | |
| CH2N | PB0 (J13, AF1), PB14 (K4, AF1), PE10 (M10, AF1) | |
| CH3 | PA10 (D6, AF1), PE13 (H12, AF1) | |
| CH3N | PE12 (K10, AF1), PB15 (L1, AF1), PB1 (L13, AF1) | |
| CH4 | PA11 (D2, AF1), PE14 (J9, AF1) | |
| CH4N | PE15 (H10, AF3), PC5 (K14, AF1) | |
| ETR | PA12 (C1, AF1), PE7 (K12, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (B4, AF1), PA0 (J17, AF1), PA5 (M18, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (E15, AF1), PA1 (K18, AF1) | |
| CH3 | PB10 (H8, AF1), PA2 (K16, AF1) | |
| CH4 | PB11 (L7, AF1), PA3 (L19, AF1) | |
| ETR | PA15 (JTDI) (B4, AF2), PA0 (J17, AF14), PA5 (M18, AF2) | |
| TIM3 | CH1 | PB4 (NJTRST) (C13, AF2), PE3 (E17, AF2), PC6 (F2, AF2), PA6 (L15, AF2) |
| CH2 | PB5 (D14, AF2), PE4 (D18, AF2), PC7 (E3, AF2), PA7 (M16, AF2) | |
| CH3 | PC8 (E5, AF2), PE5 (E19, AF2), PB0 (J13, AF2) | |
| CH4 | PE6 (C19, AF2), PC9 (E7, AF2), PB1 (L13, AF2) | |
| ETR | PD2 (A7, AF2), PE2 (B18, AF2) | |
| TIM4 | CH1 | PB6 (B14, AF2), PD12 (H4, AF2) |
| CH2 | PB7 (A15, AF2), PD13 (J1, AF2) | |
| CH3 | PB8 (C15, AF2), PD14 (H6, AF2) | |
| CH4 | PB9 (B16, AF2), PH3-BOOT0 (D16, AF2), PD15 (G11, AF2) | |
| ETR | PE0 (A17, AF2), PA12 (C1, AF2) | |
| TIM8 | BKIN | PB7 (A15, AF3), PA6 (L15, AF13) |
| BKIN2 | PB6 (B14, AF3), PC9 (E7, AF1) | |
| CH1 | PC6 (F2, AF3) | |
| CH1N | PA7 (M16, AF3), PA5 (M18, AF3) | |
| CH2 | PC7 (E3, AF3) | |
| CH2N | PB0 (J13, AF3), PB14 (K4, AF3) | |
| CH3 | PC8 (E5, AF3) | |
| CH3N | PB15 (L1, AF13), PB1 (L13, AF3) | |
| CH4 | PC9 (E7, AF3) | |
| CH4N | PD0 (C7, AF3), PB2 (M14, AF13) | |
| ETR | PA0 (J17, AF3) | |
| TIM12 | CH1 | PF6 (F20, AF2), PA0 (J17, AF2) |
| CH2 | PF7 (F18, AF2), PA1 (K18, AF2) | |
| TIM15 | BKIN | PA9 (D4, AF14), PB12 (K6, AF14) |
| CH1 | PG10 (F12, AF14), PF9 (F14, AF14), PB14 (K4, AF14), PA2 (K16, AF14) | |
| CH1N | PG9 (F10, AF14), PB13 (K8, AF14), PA1 (K18, AF14) | |
| CH2 | PG11 (C11, AF14), PF10 (G19, AF14), PB15 (L1, AF14), PA3 (L19, AF14) | |
| TIM16 | BKIN | PB5 (D14, AF14) |
| CH1 | PE0 (A17, AF14), PB8 (C15, AF14), PA6 (L15, AF14) | |
| CH1N | PB6 (B14, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (C13, AF14), PA10 (D6, AF14) |
| CH1 | PB9 (B16, AF14), PA7 (M16, AF14) | |
| CH1N | PB7 (A15, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PA14 (JTCK/SWCLK) (C5, AF1), PG15 (D12, AF1), PB3 (JTDO/TRACESWO) (E15, AF2), PC1 (G13, AF1), PB2 (M14, AF1) |
| CH2 | PG14 (B12, AF1), PB4 (NJTRST) (C13, AF1), PA1 (K18, AF0) | |
| ETR | PB6 (B14, AF1), PG12 (E11, AF1), PC3 (H16, AF1) | |
| IN1 | PB5 (D14, AF1), PG10 (F12, AF1), PC0 (G15, AF1) | |
| IN2 | PB7 (A15, AF1), PG11 (C11, AF1), PC2 (H18, AF1) | |
| LPTIM2 | CH1 | PA8 (E1, AF14), PD13 (J1, AF14), PA4 (L17, AF14) |
| CH2 | PC7 (E3, AF14), PD10 (J7, AF2), PA7 (M16, AF13) | |
| ETR | PC3 (H16, AF14), PD11 (J3, AF14), PA5 (M18, AF14) | |
| IN1 | PC0 (G15, AF14), PD12 (H4, AF14), PB1 (L13, AF14) | |
| IN2 | PA10 (D6, AF2), PD9 (J5, AF2), PB15 (L1, AF2) | |
| LPTIM3 | CH1 | PC8 (E5, AF14), PD14 (H6, AF14), PB10 (H8, AF2), PC3 (H16, AF2), PB0 (J13, AF4) |
| CH2 | PC9 (E7, AF14), PD15 (G11, AF14), PB1 (L13, AF4) | |
| ETR | PC10 (A5, AF2), PD10 (J7, AF14), PB14 (K4, AF2) | |
| IN1 | PC11 (E9, AF2), PD9 (J5, AF14), PB13 (K8, AF2) | |
| LPTIM4 | ETR | PD2 (A7, AF13) |
| IN1 | PD13 (J1, AF13) | |
| OUT | PD7 (B10, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (C17) |
| OUT2 | PB2 (M14) | |
| REFIN | PB15 (L1, AF0) | |
| TS | PC13 (C17) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (K6, AF9) |
| G1_IO2 | PB13 (K8, AF9) | |
| G1_IO3 | PB14 (K4, AF9) | |
| G1_IO4 | PB15 (L1, AF9) | |
| G2_IO1 | PB4 (NJTRST) (C13, AF9) | |
| G2_IO2 | PB5 (D14, AF9) | |
| G2_IO3 | PB6 (B14, AF9) | |
| G2_IO4 | PB7 (A15, AF9) | |
| G3_IO1 | PA15 (JTDI) (B4, AF9) | |
| G3_IO2 | PC10 (A5, AF9) | |
| G3_IO3 | PC11 (E9, AF9) | |
| G3_IO4 | PC12 (D8, AF9) | |
| G4_IO1 | PC6 (F2, AF9) | |
| G4_IO2 | PC7 (E3, AF9) | |
| G4_IO3 | PC8 (E5, AF9) | |
| G4_IO4 | PC9 (E7, AF9) | |
| G5_IO1 | PE10 (M10, AF9) | |
| G5_IO2 | PE11 (L9, AF9) | |
| G5_IO3 | PE12 (K10, AF9) | |
| G5_IO4 | PE13 (H12, AF9) | |
| G6_IO1 | PD10 (J7, AF9) | |
| G6_IO2 | PD11 (J3, AF9) | |
| G6_IO3 | PD12 (H4, AF9) | |
| G6_IO4 | PD13 (J1, AF9) | |
| G7_IO1 | PE2 (B18, AF9) | |
| G7_IO2 | PE3 (E17, AF9) | |
| G7_IO3 | PE4 (D18, AF9) | |
| G7_IO4 | PE5 (E19, AF9) | |
| SYNC | PD2 (A7, AF9), PB10 (H8, AF9) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (E15, AF3), PE9 (J11, AF3) |
| CCK1 | PC10 (A5, AF3) | |
| SDI0 | PB4 (NJTRST) (C13, AF3), PC11 (E9, AF3), PE10 (M10, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C5, AF0) |
| JTDI | PA15 (JTDI) (B4, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (E15, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C3, AF0) | |
| NJTRST | PB4 (NJTRST) (C13, AF0) | |
| TRACECLK | PE2 (B18, AF0), PA8 (E1, AF12) | |
| TRACED0 | PC9 (E7, AF0), PE3 (E17, AF0), PC1 (G13, AF0) | |
| TRACED1 | PC10 (A5, AF0), PE4 (D18, AF0) | |
| TRACED2 | PD2 (A7, AF0), PE5 (E19, AF0) | |
| TRACED3 | PE6 (C19, AF0), PC12 (D8, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (K16) |
| MCO | PA9 (D4, AF0), PA8 (E1, AF0) | |
| MCO2 | PA10 (D6, AF11), PA8 (E1, AF11) | |
| OSC_IN | PH0-OSC_IN (G21) | |
| OSC_OUT | PH1-OSC_OUT (H20) | |
| OSC32_IN | PC14-OSC32_IN (D20) | |
| OSC32_OUT | PC15-OSC32_OUT (E21) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (F2, AF0), PA5 (M18, AF0) |
| PWR_CSTOP | PC8 (E5, AF0), PA7 (M16, AF0) | |
| PWR_WKUP1 | PE4 (D18), PA0 (J17), PB2 (M14) | |
| PWR_WKUP2 | PC13 (C17), PE5 (E19), PA4 (L17) | |
| PWR_WKUP3 | PB6 (B14), PE6 (C19), PA1 (K18) | |
| PWR_WKUP4 | PB7 (A15), PA2 (K16), PB1 (L13) | |
| PWR_WKUP5 | PB8 (C15), PC5 (K14), PA3 (L19) | |
| PWR_WKUP6 | PB5 (D14), PE7 (K12), PA5 (M18) | |
| PWR_WKUP7 | PE8 (H14), PB15 (L1), PA6 (L15) | |
| PWR_WKUP8 | PB10 (H8), PA7 (M16) | |
| TAMP_IN1 | PC13 (C17) | |
| TAMP_IN2 | PA0 (J17) | |
| TAMP_IN3 | PE6 (C19) | |
| TAMP_IN4 | PC5 (K14) | |
| TAMP_IN5 | PA1 (K18) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 126 шариков корпуса WLCSP126 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDDUSB | питание | — |
| A3 | VDD | питание | — |
| A5 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| A7 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A9 | PD6 | ввод-вывод | OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| A11 | VSS | питание | — |
| A13 | VDDIO2 | питание | — |
| A15 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| A17 | PE0 | ввод-вывод | TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| A19 | VDD11 | питание | — |
| A21 | VDD | питание | — |
| B2 | VSS | питание | — |
| B4 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| B6 | PD1 | ввод-вывод | FDCAN1_TX (AF9), HSP1_SNP1 (AF11), SPI2_SCK (AF5) |
| B8 | PD5 | ввод-вывод | OCTOSPI1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7) |
| B10 | PD7 | ввод-вывод | LPTIM4_OUT (AF13), OCTOSPI1_IO7 (AF10), USART2_CK (AF7) |
| B12 | PG14 | ввод-вывод | I2C1_SCL (AF4), I3C2_SDA (AF5), LPTIM1_CH2 (AF1), OCTOSPI1_NCLK (AF10) |
| B14 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| B16 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| B18 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI4_SCK (AF5), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| B20 | VSS | питание | — |
| C1 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| C3 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| C5 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| C7 | PD0 | ввод-вывод | FDCAN1_RX (AF9), HSP1_SNP2 (AF11), SPI2_NSS (AF5), TIM8_CH4N (AF3) |
| C9 | PD4 | ввод-вывод | OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| C11 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SDMMC1_CKIN (AF8), SDMMC1_CMD (AF11), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7) |
| C13 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| C15 | PB8 | ввод-вывод | FDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C17 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1 |
| C19 | PE6 | ввод-вывод | DEBUG_TRACED3 (AF0), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_MOSI (AF5), TAMP_IN3, TIM3_CH4 (AF2) |
| C21 | VBAT | питание | — |
| D2 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM |
| D4 | PA9 | ввод-вывод | DAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D6 | PA10 | ввод-вывод | CRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| D8 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| D10 | PD3 | ввод-вывод | SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7) |
| D12 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10) |
| D14 | PB5 | ввод-вывод | COMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| D16 | PH3-BOOT0 | ввод-вывод | I3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2) |
| D18 | PE4 | ввод-вывод | DEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI4_NSS (AF5), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| D20 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| E1 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7) |
| E3 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| E5 | PC8 | ввод-вывод | LPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| E7 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9) |
| E9 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| E11 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), OCTOSPI1_NCS (AF10), SDMMC1_CDIR (AF8), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| E13 | PG13 | ввод-вывод | I2C1_SDA (AF4), I3C2_SCL (AF5), OCTOSPI1_CLK (AF10), SPI3_RDY (AF6), USART1_CK (AF7) |
| E15 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| E17 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), SPI4_RDY (AF5), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| E19 | PE5 | ввод-вывод | DEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI4_MISO (AF5), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| E21 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| F2 | PC6 | ввод-вывод | OCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| F4 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), OCTOSPI1_IO5 (AF10), SDMMC1_D4 (AF11), SPI1_RDY (AF5), USART1_CTS (AF7), USART1_NSS (AF7) |
| F6 | PG7 | ввод-вывод | I2C3_SCL (AF4), I3C1_SCL (AF5), LPUART1_TX (AF8), OCTOSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_D5 (AF11) |
| F8 | PG8 | ввод-вывод | I2C3_SDA (AF4), I3C1_SDA (AF5), LPUART1_RX (AF8), OCTOSPI1_IO2 (AF10), SDMMC1_D6 (AF11) |
| F10 | PG9 | ввод-вывод | DAC1_EXTI9, OCTOSPI1_IO6 (AF10), SDMMC1_D0DIR (AF8), SDMMC1_D7 (AF11), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| F12 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), OCTOSPI1_IO7 (AF10), SDMMC1_CK (AF11), SDMMC1_D123DIR (AF8), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| F14 | PF9 | ввод-вывод | DAC1_EXTI9, OCTOSPI1_IO1 (AF10), SAI1_FS_B (AF13), TIM15_CH1 (AF14) |
| F16 | PF8 | ввод-вывод | FDCAN1_TX (AF9), OCTOSPI1_IO0 (AF10), SAI1_SCK_B (AF13) |
| F18 | PF7 | ввод-вывод | FDCAN1_RX (AF9), OCTOSPI1_IO2 (AF10), SAI1_MCLK_B (AF13), TIM12_CH2 (AF2) |
| F20 | PF6 | ввод-вывод | OCTOSPI1_IO3 (AF10), SAI1_SD_B (AF13), TIM12_CH1 (AF2) |
| G1 | VDDIO2 | питание | — |
| G3 | VSS | питание | — |
| G5 | PG3 | ввод-вывод | OCTOSPI1_IO4 (AF10), SDMMC1_D1 (AF11), SPI1_MISO (AF5) |
| G7 | PG4 | ввод-вывод | OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF11), SPI1_MOSI (AF5) |
| G9 | PG5 | ввод-вывод | LPUART1_CTS (AF8), OCTOSPI1_IO1 (AF10), SDMMC1_D3 (AF11), SPI1_NSS (AF5) |
| G11 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2) |
| G13 | PC1 | ввод-вывод | ADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| G15 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| G17 | NRST | сброс | — |
| G19 | PF10 | ввод-вывод | OCTOSPI1_CLK (AF3), TIM15_CH2 (AF14) |
| G21 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| H2 | PG2 | ввод-вывод | OCTOSPI1_IO3 (AF10), SDMMC1_D0 (AF11), SPI1_SCK (AF5), USART1_CK (AF7) |
| H4 | PD12 | ввод-вывод | ADC2_IN12, I2C3_SCL (AF4), I2C4_SDA (AF5), I3C1_SCL (AF3), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| H6 | PD14 | ввод-вывод | LPTIM3_CH1 (AF14), TIM4_CH3 (AF2) |
| H8 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| H10 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3) |
| H12 | PE13 | ввод-вывод | OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| H14 | PE8 | ввод-вывод | PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| H16 | PC3 | ввод-вывод | ADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| H18 | PC2 | ввод-вывод | ADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| H20 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| J1 | PD13 | ввод-вывод | ADC2_IN13, I2C3_SDA (AF4), I3C1_SDA (AF3), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| J3 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA (AF4), I2C4_SCL (AF5), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| J5 | PD9 | ввод-вывод | DAC1_EXTI9, LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), USART3_RX (AF7) |
| J7 | PD10 | ввод-вывод | I2C4_SMBA (AF5), LPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| J9 | PE14 | ввод-вывод | OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1) |
| J11 | PE9 | ввод-вывод | ADF1_CCK0 (AF3), DAC1_EXTI9, OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| J13 | PB0 | ввод-вывод | ADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| J15 | PC4 | ввод-вывод | ADC1_IN11, ADC2_IN7, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7) |
| J17 | PA0 | ввод-вывод | ADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| J19 | VSSA | питание | — |
| J21 | VREF+ | служебный | VREFBUF_OUT |
| K2 | PD8 | ввод-вывод | USART3_TX (AF7) |
| K4 | PB14 | ввод-вывод | I2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| K6 | PB12 | ввод-вывод | FDCAN2_RX (AF11), I2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| K8 | PB13 | ввод-вывод | FDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| K10 | PE12 | ввод-вывод | OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| K12 | PE7 | ввод-вывод | PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| K14 | PC5 | ввод-вывод | ADC1_IN12, ADC2_IN8, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TIM1_CH4N (AF1), USART3_RX (AF7) |
| K16 | PA2 | ввод-вывод | ADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| K18 | PA1 | ввод-вывод | ADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| K20 | VDDA | питание | — |
| L1 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9) |
| L3 | VSS | питание | — |
| L5 | VSSSMPS | питание | — |
| L7 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| L9 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| L11 | VSS | питание | — |
| L13 | PB1 | ввод-вывод | ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| L15 | PA6 | ввод-вывод | ADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| L17 | PA4 | ввод-вывод | ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| L19 | PA3 | ввод-вывод | ADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| L21 | VDD | питание | — |
| M2 | VDD | питание | — |
| M4 | VDD11 | питание | — |
| M6 | VDDSMPS | питание | — |
| M8 | VLXSMPS | питание | — |
| M10 | PE10 | ввод-вывод | ADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| M12 | VDD | питание | — |
| M14 | PB2 | ввод-вывод | ADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13) |
| M16 | PA7 | ввод-вывод | ADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| M18 | PA5 | ввод-вывод | ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| M20 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C21 | резервное питание: часы реального времени и резервные регистры |
| VDD | A3, A21, L21, M2, M12 | питание цифровой части и линий ввода-вывода |
| VDD11 | A19, M4 | — |
| VDDA | K20 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | A13, G1 | питание отдельной группы линий ввода-вывода |
| VDDSMPS | M6 | — |
| VDDUSB | A1 | питание приёмопередатчика USB |
| VLXSMPS | M8 | — |
| VSS | A11, B2, B20, G3, L3, L11, M20 | общий провод (земля) |
| VSSA | J19 | общий провод аналоговой части |
| VSSSMPS | L5 | — |
| NRST | G17 | сброс, активный уровень — низкий |
| VREF+ | J21 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U3B5WGYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U3B5WG | STM32U3B5WGYxQ | 1 МБ | 640 КБ |
Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP126, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U3B5WI | STM32U3x5 | 126 из 126 | выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ |
| STM32U3C5WI | STM32U3x5 | 126 из 126 | выводы совпадают полностьютолько у него: AES; флеш-память до 1024 и 2048 КБ |
Частые вопросы
На каких выводах USART1 у STM32U3B5WG?
В корпусе WLCSP126 сигнал USART1_TX выведен на PB6 (шарик B14, AF7) или PA9 (шарик D4, AF7) или PG9 (шарик F10, AF7), USART1_RX — на PB7 (шарик A15, AF7) или PA10 (шарик D6, AF7) или PG10 (шарик F12, AF7).
Где у STM32U3B5WG выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C3, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U3B5WG?
I2C1_SCL — PG14 (шарик B12, AF4) или PB6 (шарик B14, AF4) или PB8 (шарик C15, AF4), I2C1_SDA — PB7 (шарик A15, AF4) или PB9 (шарик B16, AF4) или PG13 (шарик E13, AF4) или PB3 (JTDO/TRACESWO) (шарик E15, AF4).
Сколько выводов ввода-вывода у STM32U3B5WG в корпусе WLCSP126?
101 из 126. Ещё 23 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U3Cortex-M33 до 96 МГц на технологии near-threshold: U375, U385, U3B5 и U3C5 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
