STM32U535NE в корпусе WLCSP56: распиновка

STM32U535NE — микроконтроллер STM32U5 на ядре Cortex-M33: 512 КБ флеш-памяти и 274 КБ ОЗУ. Корпус WLCSP56 — 56 шариков, из них 39 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
512 КБ
ОЗУ
274 КБ
Корпус
WLCSP56, 56 шариков
Линий ввода-вывода
39

Схема корпуса WLCSP56

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U535NE в корпусе WLCSP56, вид сверхуABCDEFGH1234567891011121314VDD — шарик A1VDDPA15 (JTDI) — шарик A3: ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, USART3_DE, USART3_RTSPA15PA14 (JTCK/SWCLK) — шарик A5: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PB5 — шарик A7: I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PB8 — шарик A9: FDCAN1_RX, I2C1_SCL, MDF1_CCK0, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8VDD11 — шарик A11VDD11VDD — шарик A13VDDVSS — шарик B2VSSPB3 (JTDO/TRACESWO) — шарик B4: ADF1_CCK0, COMP1_INP, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PB4 (NJTRST) — шарик B6: ADF1_SDI0, COMP1_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PH3-BOOT0 — шарик B8PH3VSS — шарик B10VSSPE4 — шарик B12: DEBUG_TRACED1, PWR_WKUP1, SAI1_D2, SAI1_FS_A, TAMP_IN7, TAMP_OUT8, TIM3_CH2, TSC_G7_IO3PE4VBAT — шарик B14VBATPA11 — шарик C1: ADC1_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DMPA11PA12 — шарик C3: FDCAN1_TX, OCTOSPI1_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA13 (JTMS/SWDIO) — шарик C5: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PB6 — шарик C7: COMP1_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PB9 — шарик C9: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PE3 — шарик C11: DEBUG_TRACED0, OCTOSPI1_DQS, SAI1_SD_B, TAMP_IN6, TAMP_OUT3, TIM3_CH1, TSC_G7_IO2PE3PC14-OSC32_IN — шарик C13: RCC_OSC32_INPC14PA9 — шарик D2: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA10 — шарик D4: CRS_SYNC, LPTIM2_IN2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PA3 — шарик D6: ADC1_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4PA3PB7 — шарик D8: I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PE5 — шарик D10: DEBUG_TRACED2, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, TAMP_IN8, TAMP_OUT7, TIM3_CH3, TSC_G7_IO4PE5PC13 — шарик D12: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PC15-OSC32_OUT — шарик D14: ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUTPC15PB14 — шарик E1: I2C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB12 — шарик E3: I2C2_SMBA, LPUART1_DE, LPUART1_RTS, MDF1_SDI1, OCTOSPI1_NCLK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12PA8 — шарик E5: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOFPA8PA2 — шарик E7: ADC1_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, TIM5_CH3PA2NRST — шарик E9NRSTPH1-OSC_OUT — шарик E11: RCC_OSC_OUTPH1PH0-OSC_IN — шарик E13: RCC_OSC_INPH0PB15 — шарик F2: ADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3NPB15PB1 — шарик F4: ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, MDF1_SDI0, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PB0 — шарик F6: ADC1_IN15, ADC4_IN18, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PA5 — шарик F8: ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RXPA5PA0 — шарик F10: ADC1_IN5, AUDIOCLK, OCTOSPI1_NCS, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TXPA0VDDA — шарик F12VDDAVSSA — шарик F14VSSAPB13 — шарик G1: I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, MDF1_CKI1, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13VSS — шарик G3VSSVSSSMPS — шарик G5VSSSMPSPB2 — шарик G7: ADC1_IN17, COMP1_INP, I2C3_SMBA, LPTIM1_CH1, MDF1_CKI0, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4NPB2PA6 — шарик G9: ADC1_IN11, ADC4_IN11, LPUART1_CTS, OCTOSPI1_IO3, PWR_CDSTOP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTSPA6PA4 — шарик G11: ADC1_IN9, ADC4_IN9, DAC1_OUT1, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSSPA4PA1 — шарик G13: ADC1_IN6, I2C1_SMBA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RXPA1VDD — шарик H2VDDVDD11 — шарик H4VDD11VDDSMPS — шарик H6VDDSMPSVLXSMPS — шарик H8VLXSMPSPA7 — шарик H10: ADC1_IN12, ADC4_IN20, I2C3_SCL, LPTIM2_CH2, OCTOSPI1_IO2, PWR_SRDSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TXPA7VDD — шарик H12VDDVSS — шарик H14VSSWLCSP56, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

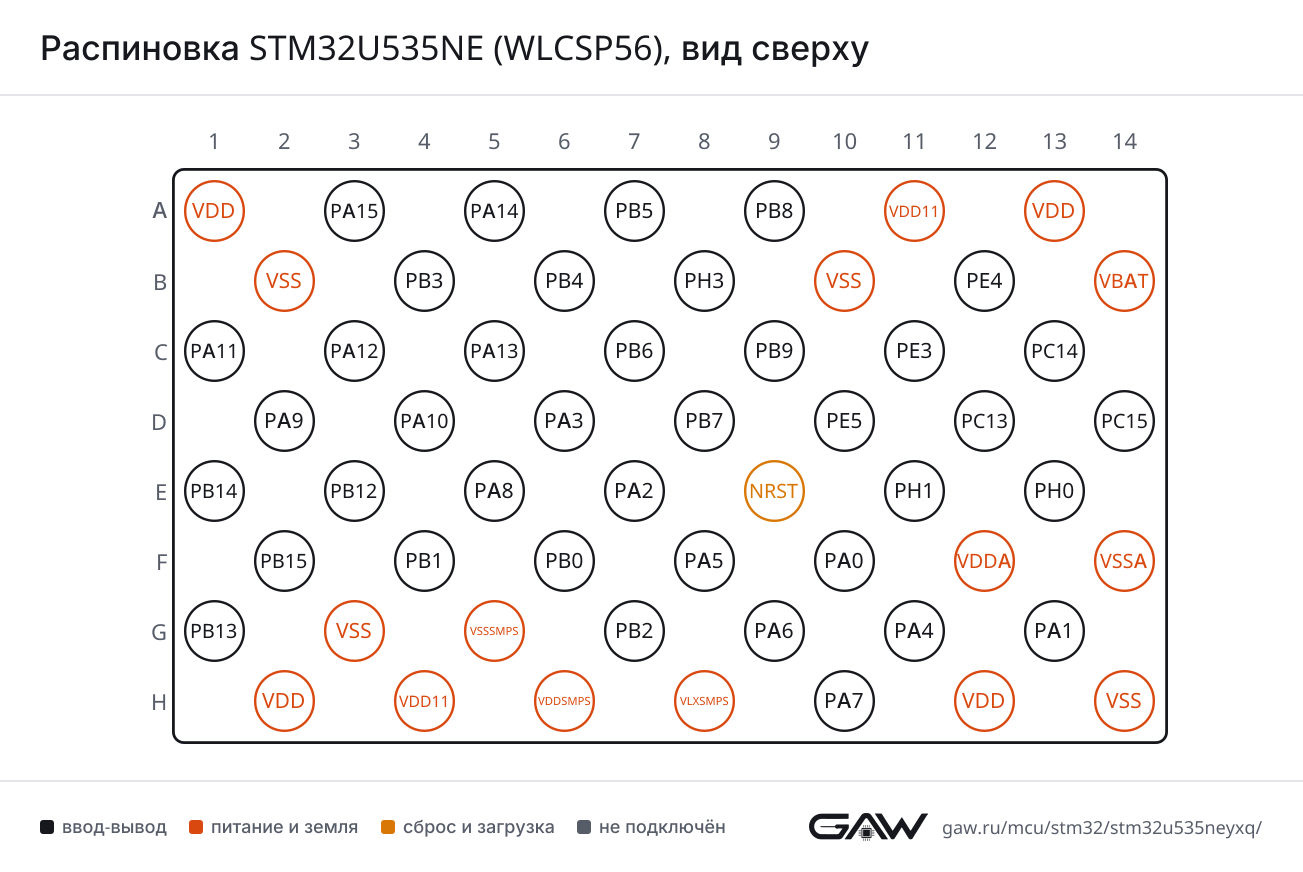

Распиновка STM32U535NE (WLCSP56), вид сверхуРаспиновка WLCSP56 картинкой
PNG, 1303 × 872 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (A7, AF7), PA8 (E5, AF7)
CTSPB4 (NJTRST) (B6, AF7), PA11 (C1, AF7)
DEPB3 (JTDO/TRACESWO) (B4, AF7), PA12 (C3, AF7)
RTSPB3 (JTDO/TRACESWO) (B4, AF7), PA12 (C3, AF7)
RXPA10 (D4, AF7), PB7 (D8, AF7)
TXPB6 (C7, AF7), PA9 (D2, AF7)
USART3CKPB12 (E3, AF7), PB0 (F6, AF7)
CTSPB13 (G1, AF7), PA6 (G9, AF7)
DEPA15 (JTDI) (A3, AF7), PB14 (E1, AF7), PB1 (F4, AF7)
RTSPA15 (JTDI) (A3, AF7), PB14 (E1, AF7), PB1 (F4, AF7)
RXPA5 (F8, AF7)
TXPA7 (H10, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D8, AF8)
DEPA15 (JTDI) (A3, AF8)
RTSPA15 (JTDI) (A3, AF8)
RXPA1 (G13, AF8)
TXPA0 (F10, AF8)
UART5CTSPB5 (A7, AF8)
DEPB4 (NJTRST) (B6, AF8)
RTSPB4 (NJTRST) (B6, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (G1, AF8), PA6 (G9, AF8)
DEPB12 (E3, AF8), PB1 (F4, AF8)
RTSPB12 (E3, AF8), PB1 (F4, AF8)
RXPA3 (D6, AF8)
TXPA2 (E7, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (B6, AF5), PA11 (C1, AF5), PA6 (G9, AF5)
MOSIPB5 (A7, AF5), PA12 (C3, AF5), PA7 (H10, AF5)
NSSPA15 (JTDI) (A3, AF5), PB0 (F6, AF5), PA4 (G11, AF5)
RDYPA8 (E5, AF5), PA2 (E7, AF5), PB2 (G7, AF5)
SCKPB3 (JTDO/TRACESWO) (B4, AF5), PA5 (F8, AF5), PA1 (G13, AF5)
SPI2MISOPB14 (E1, AF5)
MOSIPB15 (F2, AF5)
NSSPB9 (C9, AF5), PB12 (E3, AF5)
SCKPA9 (D2, AF3), PB13 (G1, AF5)
SPI3MISOPB4 (NJTRST) (B6, AF6)
MOSIPB5 (A7, AF6)
NSSPA15 (JTDI) (A3, AF6), PA4 (G11, AF6)
RDYPB8 (A9, AF6), PA0 (F10, AF6)
SCKPB3 (JTDO/TRACESWO) (B4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A9, AF4), PB6 (C7, AF4)
SDAPB3 (JTDO/TRACESWO) (B4, AF4), PB9 (C9, AF4), PB7 (D8, AF4)
SMBAPA14 (JTCK/SWCLK) (A5, AF4), PB5 (A7, AF4), PA1 (G13, AF4)
I2C2SCLPB13 (G1, AF4)
SDAPB14 (E1, AF4)
SMBAPB12 (E3, AF4)
I2C3SCLPA7 (H10, AF4)
SDAPB4 (NJTRST) (B6, AF4)
SMBAPB2 (G7, AF4)
I2C4SCLPB6 (C7, AF5)
SDAPB7 (D8, AF5)
SMBAPA14 (JTCK/SWCLK) (A5, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (A9, AF9), PA11 (C1, AF9)
TXPA12 (C3, AF9), PB9 (C9, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1)
DPPA12 (C3)
NOEPA13 (JTMS/SWDIO) (C5, AF10)
SOFPA14 (JTCK/SWCLK) (A5, AF10), PA8 (E5, AF10)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (D6, AF10)
DQSPE3 (C11, AF3), PB2 (G7, AF10), PA1 (G13, AF10)
IO0PB1 (F4, AF10)
IO1PB0 (F6, AF10)
IO2PA7 (H10, AF10)
IO3PA6 (G9, AF10)
NCLKPB5 (A7, AF3), PB12 (E3, AF10)
NCSPA12 (C3, AF6), PA2 (E7, AF10), PA0 (F10, AF10), PA4 (G11, AF3)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (A9, AF3), PA3 (D6, AF3)
CK2PE5 (D10, AF3), PA8 (E5, AF3)
D1PA10 (D4, AF3)
D2PE4 (B12, AF3), PB9 (C9, AF3)
FS_APE4 (B12, AF13), PB9 (C9, AF13), PA9 (D2, AF13)
FS_BPA14 (JTCK/SWCLK) (A5, AF13), PB6 (C7, AF13), PA4 (G11, AF13)
MCLK_APB8 (A9, AF13), PA3 (D6, AF13)
MCLK_BPB4 (NJTRST) (B6, AF13)
SCK_APE5 (D10, AF13), PA8 (E5, AF13)
SCK_BPB3 (JTDO/TRACESWO) (B4, AF13)
SD_APA10 (D4, AF13)
SD_BPB5 (A7, AF13), PA13 (JTMS/SWDIO) (C5, AF13), PE3 (C11, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1)
EXTI15PA15 (JTDI) (A3), PC15-OSC32_OUT (D14), PB15 (F2)
IN5PA0 (F10)
IN6PA1 (G13)
IN7PA2 (E7)
IN8PA3 (D6)
IN9PA4 (G11)
IN10PA5 (F8)
IN11PA6 (G9)
IN12PA7 (H10)
IN15PB0 (F6)
IN16PB1 (F4)
IN17PB2 (G7)
ADC4EXTI15PA15 (JTDI) (A3), PC15-OSC32_OUT (D14), PB15 (F2)
IN9PA4 (G11)
IN10PA5 (F8)
IN11PA6 (G9)
IN18PB0 (F6)
IN19PB1 (F4)
IN20PA7 (H10)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (C9), PA9 (D2)
OUT1PA4 (G11)
OUT2PA5 (F8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (F4)
INPPB3 (JTDO/TRACESWO) (B4), PB4 (NJTRST) (B6), PB6 (C7), PA2 (E7), PB2 (G7)
OUTPB0 (F6, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (G13)
VINPPA0 (F10)
VOUTPA3 (D6)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (E3, AF1), PA6 (G9, AF1)
BKIN2PA11 (C1, AF2)
CH1PA8 (E5, AF1)
CH1NPB13 (G1, AF1), PA7 (H10, AF1)
CH2PA9 (D2, AF1)
CH2NPB14 (E1, AF1), PB0 (F6, AF1)
CH3PA10 (D4, AF1)
CH3NPB15 (F2, AF1), PB1 (F4, AF1)
CH4PA11 (C1, AF1)
ETRPA12 (C3, AF1)
TIM2CH1PA15 (JTDI) (A3, AF1), PA5 (F8, AF1), PA0 (F10, AF1)
CH2PB3 (JTDO/TRACESWO) (B4, AF1), PA1 (G13, AF1)
CH3PA2 (E7, AF1)
CH4PA3 (D6, AF1)
ETRPA15 (JTDI) (A3, AF2), PA5 (F8, AF2), PA0 (F10, AF14)
TIM3CH1PB4 (NJTRST) (B6, AF2), PE3 (C11, AF2), PA6 (G9, AF2)
CH2PB5 (A7, AF2), PE4 (B12, AF2), PA7 (H10, AF2)
CH3PE5 (D10, AF2), PB0 (F6, AF2)
CH4PB1 (F4, AF2)
TIM4CH1PB6 (C7, AF2)
CH2PB7 (D8, AF2)
CH3PB8 (A9, AF2)
CH4PB9 (C9, AF2)
TIM5CH1PA0 (F10, AF2)
CH2PA1 (G13, AF2)
CH3PA2 (E7, AF2)
CH4PA3 (D6, AF2)
TIM8BKINPB7 (D8, AF3), PA6 (G9, AF3)
BKIN2PB6 (C7, AF3)
CH1NPA5 (F8, AF3), PA7 (H10, AF3)
CH2NPB14 (E1, AF3), PB0 (F6, AF3)
CH3NPB15 (F2, AF3), PB1 (F4, AF3)
CH4NPB2 (G7, AF3)
ETRPA0 (F10, AF3)
TIM15BKINPA9 (D2, AF14), PB12 (E3, AF14)
CH1PB14 (E1, AF14), PA2 (E7, AF14)
CH1NPB13 (G1, AF14), PA1 (G13, AF14)
CH2PA3 (D6, AF14), PB15 (F2, AF14)
TIM16BKINPB5 (A7, AF14)
CH1PB8 (A9, AF14), PA6 (G9, AF14)
CH1NPB6 (C7, AF14)
TIM17BKINPB4 (NJTRST) (B6, AF14), PA10 (D4, AF14)
CH1PB9 (C9, AF14), PA7 (H10, AF14)
CH1NPB7 (D8, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (JTCK/SWCLK) (A5, AF1), PB3 (JTDO/TRACESWO) (B4, AF2), PB2 (G7, AF1)
CH2PB4 (NJTRST) (B6, AF1), PA1 (G13, AF0)
ETRPB6 (C7, AF1)
IN1PB5 (A7, AF1)
IN2PB7 (D8, AF1)
LPTIM2CH1PA8 (E5, AF14), PA4 (G11, AF14)
CH2PA7 (H10, AF13)
ETRPA5 (F8, AF14)
IN1PB1 (F4, AF14)
IN2PA10 (D4, AF2), PB15 (F2, AF2)
LPTIM3CH1PB0 (F6, AF4)
CH2PB1 (F4, AF4)
ETRPB14 (E1, AF2)
IN1PB13 (G1, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (D12)
OUT2PB2 (G7)
REFINPB15 (F2, AF0)
TSPC13 (D12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (E3, AF9)
G1_IO2PB13 (G1, AF9)
G1_IO3PB14 (E1, AF9)
G2_IO1PB4 (NJTRST) (B6, AF9)
G2_IO2PB5 (A7, AF9)
G2_IO3PB6 (C7, AF9)
G2_IO4PB7 (D8, AF9)
G7_IO2PE3 (C11, AF9)
G7_IO3PE4 (B12, AF9)
G7_IO4PE5 (D10, AF9)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PB8 (A9, AF5)
CKI0PB2 (G7, AF6)
CKI1PB13 (G1, AF6)
SDI0PB1 (F4, AF6)
SDI1PB12 (E3, AF6)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (B4, AF3)
SDI0PB4 (NJTRST) (B6, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A5, AF0)
JTDIPA15 (JTDI) (A3, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (B4, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (C5, AF0)
NJTRSTPB4 (NJTRST) (B6, AF0)
TRACECLKPA8 (E5, AF12)
TRACED0PE3 (C11, AF0)
TRACED1PE4 (B12, AF0)
TRACED2PE5 (D10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (E7)
MCOPA8 (E5, AF0)
OSC_INPH0-OSC_IN (E13)
OSC_OUTPH1-OSC_OUT (E11)
OSC32_INPC14-OSC32_IN (C13)
OSC32_OUTPC15-OSC32_OUT (D14)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (F8, AF0)
PWR_WKUP1PE4 (B12), PA0 (F10), PB2 (G7)
PWR_WKUP2PE5 (D10), PC13 (D12), PA4 (G11)
PWR_WKUP3PB6 (C7), PA1 (G13)
PWR_WKUP4PB7 (D8), PA2 (E7), PB1 (F4)
PWR_WKUP5PB8 (A9), PA3 (D6)
PWR_WKUP6PB5 (A7), PA5 (F8)
PWR_WKUP7PB15 (F2), PA6 (G9)
PWR_WKUP8PA7 (H10)
TAMP_IN1PC13 (D12)
TAMP_IN2PA0 (F10)
TAMP_IN5PA1 (G13)
TAMP_IN6PE3 (C11)
TAMP_IN7PE4 (B12)
TAMP_IN8PE5 (D10)
TAMP_OUT1PA0 (F10)
TAMP_OUT2PC13 (D12)
TAMP_OUT3PE3 (C11)
TAMP_OUT4PA1 (G13)
TAMP_OUT7PE5 (D10)
TAMP_OUT8PE4 (B12)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), LPTIM4 (таймер с малым потреблением), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 56 шариков корпуса WLCSP56 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A3PA15 (JTDI)ввод-выводADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A5PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
A7PB5ввод-выводI2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
A9PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
A11VDD11питание—
A13VDDпитание—
B2VSSпитание—
B4PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP1_INP, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B6PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP1_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
B8PH3-BOOT0ввод-вывод—
B10VSSпитание—
B12PE4ввод-выводDEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TAMP_IN7, TAMP_OUT8, TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
B14VBATпитание—
C1PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
C3PA12ввод-выводFDCAN1_TX (AF9), OCTOSPI1_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C5PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
C7PB6ввод-выводCOMP1_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
C9PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
C11PE3ввод-выводDEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TAMP_IN6, TAMP_OUT3, TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
C13PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D4PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
D6PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2)
D8PB7ввод-выводI2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
D10PE5ввод-выводDEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TAMP_IN8, TAMP_OUT7, TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
D12PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
D14PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
E1PB14ввод-выводI2C2_SDA (AF4), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
E3PB12ввод-выводI2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI1 (AF6), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
E5PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
E7PA2ввод-выводADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2)
E9NRSTсброс—
E11PH1-OSC_OUTввод-выводRCC_OSC_OUT
E13PH0-OSC_INввод-выводRCC_OSC_IN
F2PB15ввод-выводADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
F4PB1ввод-выводADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
F6PB0ввод-выводADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
F8PA5ввод-выводADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
F10PA0ввод-выводADC1_IN5, AUDIOCLK (AF13), OCTOSPI1_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8)
F12VDDAпитание—
F14VSSAпитание—
G1PB13ввод-выводI2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
G3VSSпитание—
G5VSSSMPSпитание—
G7PB2ввод-выводADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3)
G9PA6ввод-выводADC1_IN11, ADC4_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7)
G11PA4ввод-выводADC1_IN9, ADC4_IN9, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
G13PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8)
H2VDDпитание—
H4VDD11питание—
H6VDDSMPSпитание—
H8VLXSMPSпитание—
H10PA7ввод-выводADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
H12VDDпитание—
H14VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB14резервное питание: часы реального времени и резервные регистры
VDDA1, A13, H2, H12питание цифровой части и линий ввода-вывода
VDD11A11, H4—
VDDAF12питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPSH6—
VLXSMPSH8—
VSSB2, B10, G3, H14общий провод (земля)
VSSAF14общий провод аналоговой части
VSSSMPSG5—
NRSTE9сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U535NEYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U535NESTM32U535NEYxQ512 КБ274 КБ

Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP56, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U535NCSTM32U5x556 из 56выводы совпадают полностьюфлеш-память до 512 и 256 КБ
STM32U545NESTM32U5x556 из 56выводы совпадают полностьютолько у него: AES, PKA

Частые вопросы

На каких выводах USART1 у STM32U535NE?

В корпусе WLCSP56 сигнал USART1_TX выведен на PB6 (шарик C7, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PA10 (шарик D4, AF7) или PB7 (шарик D8, AF7).

Где у STM32U535NE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик C5, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U535NE?

I2C1_SCL — PB8 (шарик A9, AF4) или PB6 (шарик C7, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик B4, AF4) или PB9 (шарик C9, AF4) или PB7 (шарик D8, AF4).

Сколько выводов ввода-вывода у STM32U535NE в корпусе WLCSP56?

39 из 56. Ещё 16 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
