STM32U5A5RJTx в корпусе LQFP64: распиновка

STM32U5A5RJTx — микроконтроллер STM32U5 на ядре Cortex-M33: 4 МБ флеш-памяти и 2514 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
4 МБ
ОЗУ
2514 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

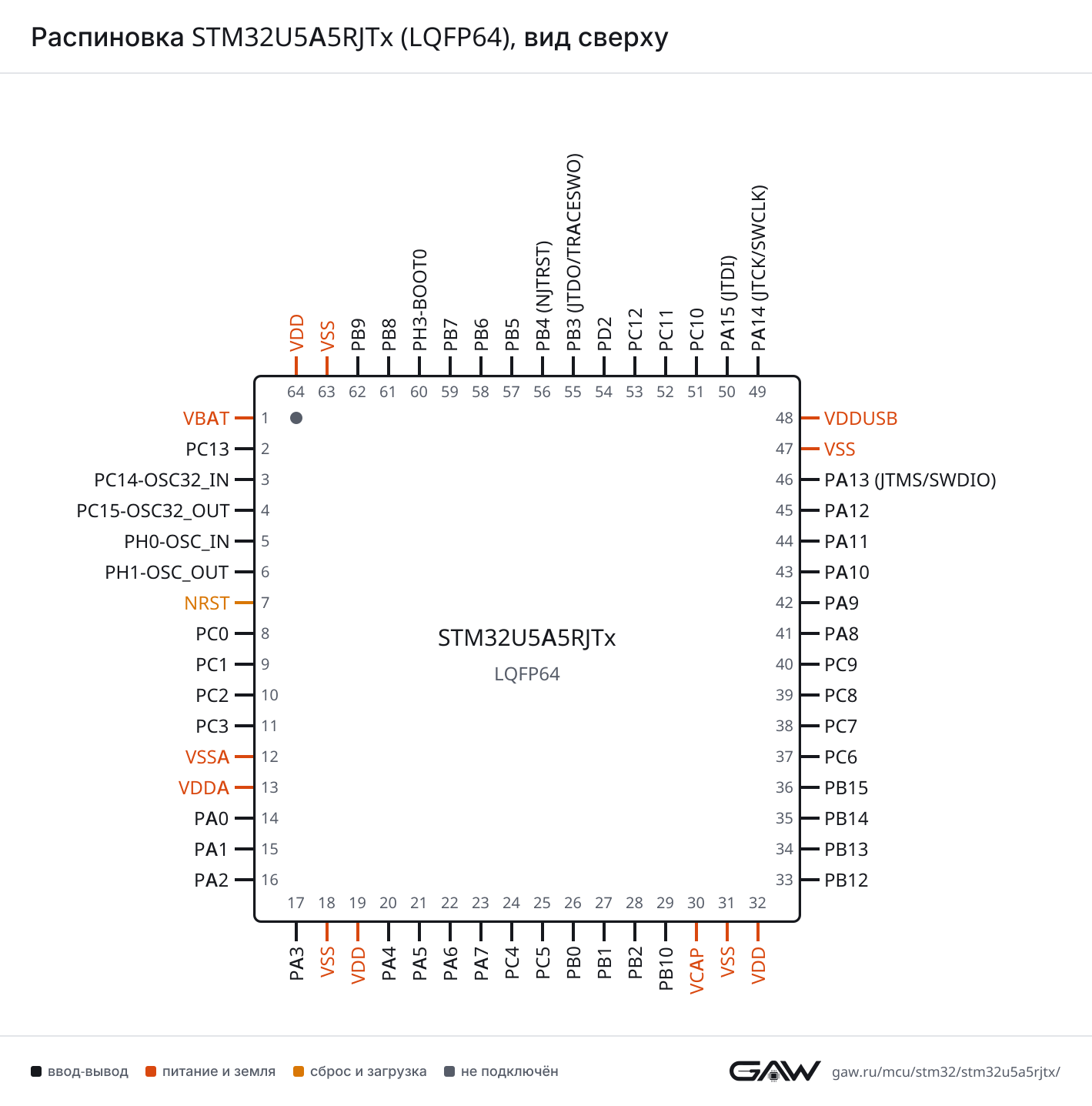

Распиновка STM32U5A5RJTx в корпусе LQFP64, вид сверхуSTM32U5A5RJTxLQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN1, ADC2_IN1, ADC4_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, MDF1_SDI4, OCTOSPIM_P1_IO7, SDMMC1_D5, SPI2_RDY, USART6_CTS8PC0PC1 — вывод 9: ADC1_IN2, ADC2_IN2, ADC4_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, MDF1_CKI4, OCTOSPIM_P1_IO4, SAI1_SD_A, SDMMC2_CK, SPI2_MOSI, USART6_CK9PC1PC2 — вывод 10: ADC1_IN3, ADC2_IN3, ADC4_IN3, LPTIM1_IN2, MDF1_CCK1, OCTOSPIM_P1_IO5, SPI2_MISO, USART6_RX10PC2PC3 — вывод 11: ADC1_IN4, ADC2_IN4, ADC4_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI, USART6_TX11PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0 — вывод 14: ADC1_IN5, ADC2_IN5, AUDIOCLK, OCTOSPIM_P2_NCS, OPAMP1_VINP, PWR_WKUP1, SDMMC2_CMD, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS14PA0PA1 — вывод 15: ADC1_IN6, ADC2_IN6, I2C1_SMBA, LPTIM1_CH2, OCTOSPIM_P1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX, OCTOSPIM_P1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN9, ADC2_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_CH1, OCTOSPIM_P1_NCS, PSSI_DE, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN10, ADC2_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR, PSSI_D14, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RX21PA5PA6 — вывод 22: ADC1_IN11, ADC2_IN11, ADC4_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, PSSI_PDCK, PWR_CDSTOP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS22PA6PA7 — вывод 23: ADC1_IN12, ADC2_IN12, ADC4_IN20, I2C3_SCL, LPTIM2_CH2, OCTOSPIM_P1_IO2, OPAMP2_VINM, PWR_SRDSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TX23PA7PC4 — вывод 24: ADC1_IN13, ADC2_IN13, ADC4_IN22, COMP1_INM, OCTOSPIM_P1_IO7, USART3_TX24PC4PC5 — вывод 25: ADC1_IN14, ADC2_IN14, ADC4_IN23, COMP1_INP, PSSI_D15, PWR_WKUP5, SAI1_D3, TAMP_IN4, TAMP_OUT5, TIM1_CH4N, USART3_RX25PC5PB0 — вывод 26: ADC1_IN15, ADC2_IN15, ADC4_IN18, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK26PB0PB1 — вывод 27: ADC1_IN16, ADC2_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, MDF1_SDI0, OCTOSPIM_P1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS27PB1PB2 — вывод 28: ADC1_IN17, ADC2_IN17, COMP1_INP, I2C3_SMBA, LPTIM1_CH1, MDF1_CKI0, OCTOSPIM_P1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4N, UCPD1_FRSTX128PB2PB10 — вывод 29: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPIM_P1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX29PB10VCAP — вывод 3030VCAPVSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: I2C2_SMBA, LPUART1_DE, LPUART1_RTS, MDF1_SDI1, OCTOSPIM_P1_NCLK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK33PB12PB13 — вывод 34: I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, MDF1_CKI1, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS34PB13PB14 — вывод 35: I2C2_SDA, LPTIM3_ETR, MDF1_SDI2, SDMMC2_D0, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, ADC4_EXTI15, LPTIM2_IN2, MDF1_CKI2, PWR_WKUP7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC236PB15PC6 — вывод 37: DCMI_D0, MDF1_CKI3, PSSI_D0, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO137PC6PC7 — вывод 38: DCMI_D1, LPTIM2_CH2, MDF1_SDI3, PSSI_D1, PWR_CDSTOP, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO238PC7PC8 — вывод 39: DCMI_D2, LPTIM3_CH1, PSSI_D2, PWR_SRDSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3, USART6_RX39PC8PC9 — вывод 40: DAC1_EXTI9, DCMI_D3, DEBUG_TRACED0, LPTIM3_CH2, PSSI_D3, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USART6_TX40PC9PA8 — вывод 41: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_OTG_HS_SOF41PA8PA9 — вывод 42: DAC1_EXTI9, DCMI_D0, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_HS_VBUS42PA9PA10 — вывод 43: CRS_SYNC, DCMI_D1, LPTIM2_IN2, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_HS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_OTG_HS_DM44PA11PA12 — вывод 45: FDCAN1_TX, OCTOSPIM_P2_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_HS_DP45PA12PA13 (JTMS/SWDIO) — вывод 46: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B46PA13 (JTMS/SWDIO)VSS — вывод 4747VSSVDDUSB — вывод 4848VDDUSBPA14 (JTCK/SWCLK) — вывод 49: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_OTG_HS_SOF49PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 50: ADC1_EXTI15, ADC2_EXTI15, ADC4_EXTI15, DEBUG_JTDI, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTS50PA15 (JTDI)PC10 — вывод 51: ADF1_CCK1, DCMI_D8, DEBUG_TRACED1, LPTIM3_ETR, PSSI_D8, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0, DCMI_D2, DCMI_D4, LPTIM3_IN1, OCTOSPIM_P1_NCS, PSSI_D2, PSSI_D4, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RX52PC11PC12 — вывод 53: DCMI_D9, DEBUG_TRACED3, PSSI_D9, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK53PC12PD2 — вывод 54: DCMI_D11, DEBUG_TRACED2, LPTIM4_ETR, PSSI_D11, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS54PD2PB3 (JTDO/TRACESWO) — вывод 55: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SDMMC2_D2, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS55PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 56: ADF1_SDI0, COMP2_INP, DCMI_D12, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, PSSI_D12, SAI1_MCLK_B, SDMMC2_D3, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS56PB4 (NJTRST)PB5 — вывод 57: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPIM_P1_NCLK, PSSI_D10, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CK57PB5PB6 — вывод 58: COMP2_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, MDF1_SDI5, PSSI_D5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX58PB6PB7 — вывод 59: COMP2_INM, DCMI_VSYNC, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, MDF1_CKI5, PSSI_RDY, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX59PB7PH3-BOOT0 — вывод 6060PH3-BOOT0PB8 — вывод 61: DCMI_D6, FDCAN1_RX, I2C1_SCL, MDF1_CCK0, PSSI_D6, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, SPI3_RDY, TIM16_CH1, TIM4_CH361PB8PB9 — вывод 62: DAC1_EXTI9, DCMI_D7, FDCAN1_TX, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32U5A5RJTx (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1419 × 1437 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7), PB5 (57, AF7)
CTSPA11 (44, AF7), PB4 (NJTRST) (56, AF7)
DEPA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7)
RTSPA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (JTDI) (50, AF3)
TXPA2 (16, AF7)
USART3CKPB0 (26, AF7), PB12 (33, AF7), PC12 (53, AF7)
CTSPA6 (22, AF7), PB13 (34, AF7)
DEPB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7)
RTSPB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7)
RXPA5 (21, AF7), PC5 (25, AF7), PC11 (52, AF7)
TXPA7 (23, AF7), PC4 (24, AF7), PB10 (29, AF7), PC10 (51, AF7)
USART6CKPC1 (9, AF7)
CTSPC0 (8, AF7)
RXPC2 (10, AF7), PC8 (39, AF7)
TXPC3 (11, AF7), PC9 (40, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (59, AF8)
DEPA15 (JTDI) (50, AF8)
RTSPA15 (JTDI) (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0 (14, AF8), PC10 (51, AF8)
UART5CTSPB5 (57, AF8)
DEPB4 (NJTRST) (56, AF8)
RTSPB4 (NJTRST) (56, AF8)
RXPD2 (54, AF8)
TXPC12 (53, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (22, AF8), PB13 (34, AF8)
DEPB1 (27, AF8), PB12 (33, AF8)
RTSPB1 (27, AF8), PB12 (33, AF8)
RXPC0 (8, AF8), PA3 (17, AF8), PB10 (29, AF8)
TXPC1 (9, AF8), PA2 (16, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PA11 (44, AF5), PB4 (NJTRST) (56, AF5)
MOSIPA7 (23, AF5), PA12 (45, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PB0 (26, AF5), PA15 (JTDI) (50, AF5)
RDYPA2 (16, AF5), PB2 (28, AF5), PA8 (41, AF5)
SCKPA1 (15, AF5), PA5 (21, AF5), PB3 (JTDO/TRACESWO) (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC1 (9, AF3), PC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB9 (62, AF5)
RDYPC0 (8, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5), PA9 (42, AF3)
SPI3MISOPC11 (52, AF6), PB4 (NJTRST) (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (JTDI) (50, AF6)
RDYPA0 (14, AF6), PB8 (61, AF6)
SCKPC10 (51, AF6), PB3 (JTDO/TRACESWO) (55, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB3 (JTDO/TRACESWO) (55, AF4), PB7 (59, AF4), PB9 (62, AF4)
SMBAPA1 (15, AF4), PA14 (JTCK/SWCLK) (49, AF4), PB5 (57, AF4)
I2C2SCLPB10 (29, AF4), PB13 (34, AF4)
SDAPB14 (35, AF4)
SMBAPB12 (33, AF4)
I2C3SCLPC0 (8, AF4), PA7 (23, AF4)
SDAPC1 (9, AF4), PB4 (NJTRST) (56, AF4)
SMBAPB2 (28, AF4)
I2C4SCLPB10 (29, AF3), PB6 (58, AF5)
SDAPB7 (59, AF5)
SMBAPA14 (JTCK/SWCLK) (49, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPA11 (44)
DPPA12 (45)
IDPA10 (43, AF10)
SOFPA8 (41, AF10), PA14 (JTCK/SWCLK) (49, AF10)
VBUSPA9 (42)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (50)
CC2PB15 (36)
DBCC1PB5 (57)
DBCC2PB14 (35)
FRSTX1PA2 (16, AF11), PB2 (28, AF11)
FRSTX2PC11 (52, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (62, AF8)
CKPC12 (53, AF12)
CKINPB8 (61, AF8)
CMDPD2 (54, AF12)
D0PC8 (39, AF12)
D0DIRPC6 (37, AF8)
D1PC9 (40, AF12)
D2PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D5PC0 (8, AF12), PB9 (62, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)
D123DIRPC7 (38, AF8)
SDMMC2CKPC1 (9, AF12)
CMDPA0 (14, AF12)
D0PB14 (35, AF12)
D1PB15 (36, AF12)
D2PB3 (JTDO/TRACESWO) (55, AF12)
D3PB4 (NJTRST) (56, AF12)
D4PB8 (61, AF11)
D5PB9 (62, AF11)
D6PC6 (37, AF11)
D7PC7 (38, AF11)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA3 (17, AF3), PB8 (61, AF3)
CK2PA8 (41, AF3)
D1PC3 (11, AF3), PA10 (43, AF3)
D2PB9 (62, AF3)
D3PC5 (25, AF3)
FS_APA9 (42, AF13), PB9 (62, AF13)
FS_BPA4 (20, AF13), PA14 (JTCK/SWCLK) (49, AF13), PB6 (58, AF13)
MCLK_APA3 (17, AF13), PB8 (61, AF13)
MCLK_BPB4 (NJTRST) (56, AF13)
SCK_APB10 (29, AF13), PA8 (41, AF13)
SCK_BPB3 (JTDO/TRACESWO) (55, AF13)
SD_APC1 (9, AF13), PC3 (11, AF13), PA10 (43, AF13)
SD_BPA13 (JTMS/SWDIO) (46, AF13), PB5 (57, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)
IN17PB2 (28)
ADC2EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)
IN17PB2 (28)
ADC4EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN18PB0 (26)
IN19PB1 (27)
IN20PA7 (23)
IN22PC4 (24)
IN23PC5 (25)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (24), PB1 (27)
INPPA2 (16), PC5 (25), PB2 (28)
OUTPB0 (26, AF12), PB10 (29, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (55), PB7 (59)
INPPB4 (NJTRST) (56), PB6 (58)
OUTPB5 (57, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (15)
VINPPA0 (14)
VOUTPA3 (17)
OPAMP2VINMPA7 (23)
VINPPA6 (22)
VOUTPB0 (26)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
BKIN2PA11 (44, AF2)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
CH4NPC5 (25, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (JTDI) (50, AF1)
CH2PA1 (15, AF1), PB3 (JTDO/TRACESWO) (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1)
ETRPA0 (14, AF14), PA5 (21, AF2), PA15 (JTDI) (50, AF2)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (NJTRST) (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0 (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM8BKINPA6 (22, AF3), PB7 (59, AF3)
BKIN2PC9 (40, AF1), PB6 (58, AF3)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (26, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (27, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
CH4NPB2 (28, AF3)
ETRPA0 (14, AF3)
TIM15BKINPB12 (33, AF14), PA9 (42, AF14)
CH1PA2 (16, AF14), PB14 (35, AF14)
CH1NPA1 (15, AF14), PB13 (34, AF14)
CH2PA3 (17, AF14), PB15 (36, AF14)
TIM16BKINPB5 (57, AF14)
CH1PA6 (22, AF14), PB8 (61, AF14)
CH1NPB6 (58, AF14)
TIM17BKINPA10 (43, AF14), PB4 (NJTRST) (56, AF14)
CH1PA7 (23, AF14), PB9 (62, AF14)
CH1NPB7 (59, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PC1 (9, AF1), PB2 (28, AF1), PA14 (JTCK/SWCLK) (49, AF1), PB3 (JTDO/TRACESWO) (55, AF2)
CH2PA1 (15, AF0), PB4 (NJTRST) (56, AF1)
ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1)
LPTIM2CH1PA4 (20, AF14), PA8 (41, AF14)
CH2PA7 (23, AF13), PC7 (38, AF14)
ETRPC3 (11, AF14), PA5 (21, AF14)
IN1PC0 (8, AF14), PB1 (27, AF14)
IN2PB15 (36, AF2), PA10 (43, AF2)
LPTIM3CH1PC3 (11, AF2), PB0 (26, AF4), PB10 (29, AF2), PC8 (39, AF14)
CH2PB1 (27, AF4), PC9 (40, AF14)
ETRPB14 (35, AF2), PC10 (51, AF2)
IN1PB13 (34, AF2), PC11 (52, AF2)
LPTIM4ETRPD2 (54, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (28)
REFINPB15 (36, AF0)
TSPC13 (2)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (37, AF10), PA9 (42, AF5)
D1PC7 (38, AF10), PA10 (43, AF5)
D2PC8 (39, AF10), PC11 (52, AF4)
D3PC9 (40, AF4)
D4PC11 (52, AF10)
D5PB6 (58, AF10)
D6PB8 (61, AF10)
D7PB9 (62, AF10)
D8PC10 (51, AF10)
D9PC12 (53, AF10)
D10PB5 (57, AF10)
D11PD2 (54, AF10)
D12PB4 (NJTRST) (56, AF10)
HSYNCPA4 (20, AF10)
PIXCLKPA6 (22, AF4)
VSYNCPB7 (59, AF10)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (37, AF10), PA9 (42, AF5)
D1PC7 (38, AF10), PA10 (43, AF5)
D2PC8 (39, AF10), PC11 (52, AF4)
D3PC9 (40, AF4)
D4PC11 (52, AF10)
D5PB6 (58, AF10)
D6PB8 (61, AF10)
D7PB9 (62, AF10)
D8PC10 (51, AF10)
D9PC12 (53, AF10)
D10PB5 (57, AF10)
D11PD2 (54, AF10)
D12PB4 (NJTRST) (56, AF10)
D14PA5 (21, AF4)
D15PC5 (25, AF4)
DEPA4 (20, AF10)
PDCKPA6 (22, AF4)
RDYPB7 (59, AF10)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (33, AF9)
G1_IO2PB13 (34, AF9)
G1_IO3PB14 (35, AF9)
G2_IO1PB4 (NJTRST) (56, AF9)
G2_IO2PB5 (57, AF9)
G2_IO3PB6 (58, AF9)
G2_IO4PB7 (59, AF9)
G3_IO2PC10 (51, AF9)
G3_IO3PC11 (52, AF9)
G3_IO4PC12 (53, AF9)
G4_IO1PC6 (37, AF9)
G4_IO2PC7 (38, AF9)
G4_IO3PC8 (39, AF9)
G4_IO4PC9 (40, AF9)
SYNCPB10 (29, AF9), PD2 (54, AF9)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PB8 (61, AF5)
CCK1PC2 (10, AF6)
CKI0PB2 (28, AF6)
CKI1PB13 (34, AF6)
CKI2PB15 (36, AF6)
CKI3PC6 (37, AF6)
CKI4PC1 (9, AF6)
CKI5PB7 (59, AF6)
SDI0PB1 (27, AF6)
SDI1PB12 (33, AF6)
SDI2PB14 (35, AF6)
SDI3PC7 (38, AF6)
SDI4PC0 (8, AF6)
SDI5PB6 (58, AF6)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (55, AF3)
CCK1PC10 (51, AF3)
SDI0PC11 (52, AF3), PB4 (NJTRST) (56, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (49, AF0)
JTDIPA15 (JTDI) (50, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (55, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (46, AF0)
NJTRSTPB4 (NJTRST) (56, AF0)
TRACECLKPA8 (41, AF12)
TRACED0PC1 (9, AF0), PC9 (40, AF0)
TRACED1PC10 (51, AF0)
TRACED2PD2 (54, AF0)
TRACED3PC12 (53, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (16)
MCOPA8 (41, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (21, AF0), PC6 (37, AF0)
PWR_WKUP1PA0 (14), PB2 (28)
PWR_WKUP2PC13 (2), PA4 (20)
PWR_WKUP3PA1 (15), PB6 (58)
PWR_WKUP4PA2 (16), PB1 (27), PB7 (59)
PWR_WKUP5PA3 (17), PC5 (25), PB8 (61)
PWR_WKUP6PA5 (21), PB5 (57)
PWR_WKUP7PA6 (22), PB15 (36)
PWR_WKUP8PA7 (23), PB10 (29)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (14)
TAMP_IN4PC5 (25)
TAMP_IN5PA1 (15)
TAMP_OUT1PA0 (14)
TAMP_OUT2PC13 (2)
TAMP_OUT4PA1 (15)
TAMP_OUT5PC5 (25)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN1, ADC2_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), MDF1_SDI4 (AF6), OCTOSPIM_P1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5), USART6_CTS (AF7)
9PC1ввод-выводADC1_IN2, ADC2_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), MDF1_CKI4 (AF6), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SDMMC2_CK (AF12), SPI2_MOSI (AF3), USART6_CK (AF7)
10PC2ввод-выводADC1_IN3, ADC2_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5), USART6_RX (AF7)
11PC3ввод-выводADC1_IN4, ADC2_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5), USART6_TX (AF7)
12VSSAпитание—
13VDDAпитание—
14PA0ввод-выводADC1_IN5, ADC2_IN5, AUDIOCLK (AF13), OCTOSPIM_P2_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SDMMC2_CMD (AF12), SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
17PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN9, ADC2_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_CH1 (AF14), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN10, ADC2_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PSSI_D14 (AF4), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
22PA6ввод-выводADC1_IN11, ADC2_IN11, ADC4_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7)
23PA7ввод-выводADC1_IN12, ADC2_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
24PC4ввод-выводADC1_IN13, ADC2_IN13, ADC4_IN22, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), USART3_TX (AF7)
25PC5ввод-выводADC1_IN14, ADC2_IN14, ADC4_IN23, COMP1_INP, PSSI_D15 (AF4), PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, TIM1_CH4N (AF1), USART3_RX (AF7)
26PB0ввод-выводADC1_IN15, ADC2_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
27PB1ввод-выводADC1_IN16, ADC2_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPIM_P1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
28PB2ввод-выводADC1_IN17, ADC2_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPIM_P1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3), UCPD1_FRSTX1 (AF11)
29PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
30VCAPпитание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводI2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI1 (AF6), OCTOSPIM_P1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
34PB13ввод-выводI2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
35PB14ввод-выводI2C2_SDA (AF4), LPTIM3_ETR (AF2), MDF1_SDI2 (AF6), SDMMC2_D0 (AF12), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), MDF1_CKI2 (AF6), PWR_WKUP7, RTC_REFIN (AF0), SDMMC2_D1 (AF12), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
37PC6ввод-выводDCMI_D0 (AF10), MDF1_CKI3 (AF6), PSSI_D0 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF11), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
38PC7ввод-выводDCMI_D1 (AF10), LPTIM2_CH2 (AF14), MDF1_SDI3 (AF6), PSSI_D1 (AF10), PWR_CDSTOP (AF0), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
39PC8ввод-выводDCMI_D2 (AF10), LPTIM3_CH1 (AF14), PSSI_D2 (AF10), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9), USART6_RX (AF7)
40PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), PSSI_D3 (AF4), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USART6_TX (AF7)
41PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_HS_SOF (AF10)
42PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS
43PA10ввод-выводCRS_SYNC (AF0), DCMI_D1 (AF5), LPTIM2_IN2 (AF2), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_HS_DM
45PA12ввод-выводFDCAN1_TX (AF9), OCTOSPIM_P2_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP
46PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13)
47VSSпитание—
48VDDUSBпитание—
49PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_OTG_HS_SOF (AF10)
50PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
51PC10ввод-выводADF1_CCK1 (AF3), DCMI_D8 (AF10), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), PSSI_D8 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), DCMI_D2 (AF4), DCMI_D4 (AF10), LPTIM3_IN1 (AF2), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
53PC12ввод-выводDCMI_D9 (AF10), DEBUG_TRACED3 (AF0), PSSI_D9 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
54PD2ввод-выводDCMI_D11 (AF10), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), PSSI_D11 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
55PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
56PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DCMI_D12 (AF10), DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
57PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_NCLK (AF3), PSSI_D10 (AF10), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), UCPD1_DBCC1, USART1_CK (AF7)
58PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), MDF1_SDI5 (AF6), PSSI_D5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
59PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), MDF1_CKI5 (AF6), PSSI_RDY (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
60PH3-BOOT0ввод-вывод—
61PB8ввод-выводDCMI_D6 (AF10), FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PSSI_D6 (AF10), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF11), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
62PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF10), FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF11), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP30вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD19, 32, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSB48питание приёмопередатчика USB
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U5A5RJTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U5A5RJSTM32U5A5RJTx4 МБ2514 КБ

Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U535RBTxSTM32U5x564 из 64выводы совпадают полностьютолько у этого: ADC2, AES, COMP2, DCMI, DMA2D, OCTOSPI2, OPAMP2, PKA, PSSI, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; только у него: USB_DRD_FS; флеш-память до 4096 и 128 КБ; ОЗУ 2514 и 274 КБ
STM32U535RCTxSTM32U5x564 из 64выводы совпадают полностьютолько у этого: ADC2, AES, COMP2, DCMI, DMA2D, OCTOSPI2, OPAMP2, PKA, PSSI, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; только у него: USB_DRD_FS; флеш-память до 4096 и 256 КБ; ОЗУ 2514 и 274 КБ
STM32U535RETxSTM32U5x564 из 64выводы совпадают полностьютолько у этого: ADC2, AES, COMP2, DCMI, DMA2D, OCTOSPI2, OPAMP2, PKA, PSSI, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; только у него: USB_DRD_FS; флеш-память до 4096 и 512 КБ; ОЗУ 2514 и 274 КБ
STM32U545RETxSTM32U5x564 из 64выводы совпадают полностьютолько у этого: ADC2, COMP2, DCMI, DMA2D, OCTOSPI2, OPAMP2, PSSI, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; только у него: USB_DRD_FS; флеш-память до 4096 и 512 КБ; ОЗУ 2514 и 274 КБ
STM32U595RITxSTM32U5x564 из 64выводы совпадают полностьютолько у этого: AES, PKA; флеш-память до 4096 и 2048 КБ
STM32U595RJTxSTM32U5x564 из 64выводы совпадают полностьютолько у этого: AES, PKA
STM32U3B5RGTxSTM32U3x564 из 64выводы совпадают полностьютолько у этого: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, MDF1, OCTOSPI2, PSSI, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; только у него: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; флеш-память до 4096 и 1024 КБ; ОЗУ 2514 и 640 КБ
STM32U3B5RITxSTM32U3x564 из 64выводы совпадают полностьютолько у этого: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, MDF1, OCTOSPI2, PSSI, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; только у него: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; флеш-память до 4096 и 2048 КБ; ОЗУ 2514 и 640 КБ
STM32U3C5RITxSTM32U3x564 из 64выводы совпадают полностьютолько у этого: ADC4, CORDIC, DCMI, DMA2D, FMAC, MDF1, OCTOSPI2, PSSI, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; только у него: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; флеш-память до 4096 и 2048 КБ; ОЗУ 2514 и 640 КБ
STM32U575RGTxSTM32U575/58564 из 64выводы совпадают полностьютолько у этого: ADC2, AES, PKA, USART6, USB_OTG_HS; только у него: USB_OTG_FS; флеш-память до 4096 и 1024 КБ; ОЗУ 2514 и 786 КБ
STM32U575RITxSTM32U575/58564 из 64выводы совпадают полностьютолько у этого: ADC2, AES, PKA, USART6, USB_OTG_HS; только у него: USB_OTG_FS; флеш-память до 4096 и 2048 КБ; ОЗУ 2514 и 786 КБ
STM32U585RITxSTM32U575/58564 из 64выводы совпадают полностьютолько у этого: ADC2, USART6, USB_OTG_HS; только у него: USB_OTG_FS; флеш-память до 4096 и 2048 КБ; ОЗУ 2514 и 786 КБ

Частые вопросы

На каких выводах USART1 у STM32U5A5RJTx?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32U5A5RJTx выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 46, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U5A5RJTx?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (вывод 55, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32U5A5RJTx в корпусе LQFP64?

51 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
