STM32WB05KZ в корпусе VFQFPN32: распиновка

STM32WB05KZ — микроконтроллер STM32WB0 на ядре Cortex-M0+: 192 КБ флеш-памяти и 24 КБ ОЗУ. Корпус VFQFPN32 — 32 вывода, из них 20 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 21 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Флеш-память: 192 КБ
ОЗУ: 24 КБ
Корпус: VFQFPN32, 32 вывода
Линий ввода-вывода: 20

Схема корпуса VFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

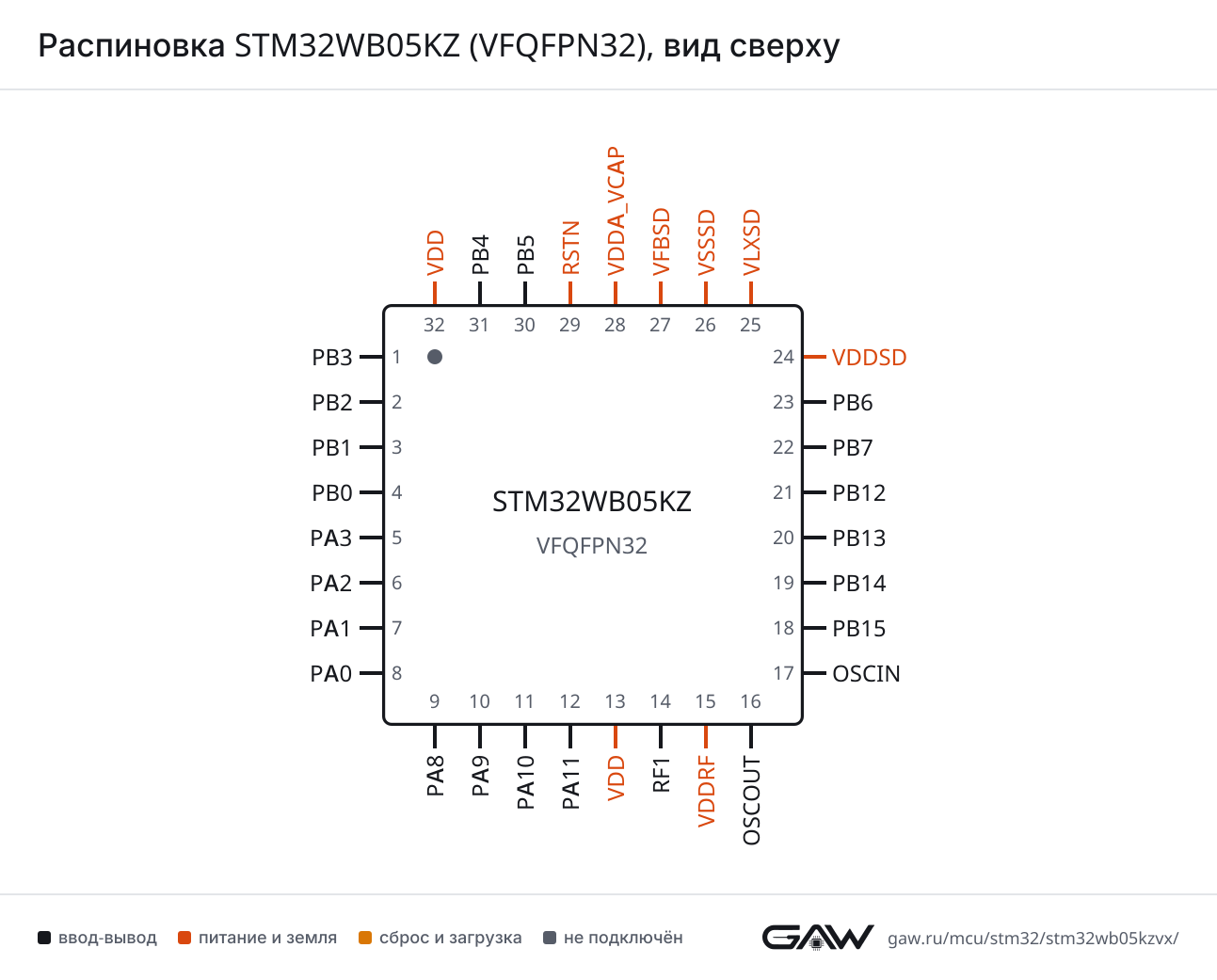

Распиновка VFQFPN32 картинкой
PNG, 1293 × 1041 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PB1 (3, AF0), PA2 (6, AF1)
	CTS	PB3 (1, AF0), PA0 (8, AF1), PB7 (22, AF2)
	DE	PB2 (2, AF0), PA3 (5, AF1)
	RTS	PB2 (2, AF0), PA3 (5, AF1)
	RX	PB0 (4, AF0), PA8 (9, AF0), PB14 (19, AF6)
	TX	PA1 (7, AF2), PA9 (10, AF0), PB15 (18, AF6)

LPUART — UART с малым потреблением

Блок	Сигнал	Выводы
LPUART1	CTS	PA10 (11, AF1), PB12 (21, AF2)
	DE	PB0 (4, AF1)
	RTS	PB0 (4, AF1)
	RX	PB7 (22, AF3), PB5 (30, AF0)
	TX	PB3 (1, AF1), PB6 (23, AF3), PB4 (31, AF0)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI3	MISO	PA8 (9, AF3)
	MOSI	PA11 (12, AF3)
	NSS	PA9 (10, AF3)
	SCK	PB3 (1, AF4), PA3 (5, AF3)

I²S — цифровой аудиоинтерфейс

Блок	Сигнал	Выводы
I2S3	MCK	PA2 (6, AF3), PA10 (11, AF3)
	SCK	PB3 (1, AF4), PA3 (5, AF3)
	SD	PA11 (12, AF3)
	WS	PA9 (10, AF3)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PA0 (8, AF0), PB6 (23, AF0)
	SDA	PA1 (7, AF0), PB14 (19, AF0), PB7 (22, AF0)
	SMBA	PB14 (19)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	VINM0	PB2 (2)
	VINM1	PB0 (4)
	VINM2	PA2 (6)
	VINM3	PB4 (31)
	VINP0	PB3 (1)
	VINP1	PB1 (3)
	VINP2	PA3 (5)
	VINP3	PB5 (30)

TIM — таймер

Блок	Сигнал	Выводы
TIM2	CH1	PA2 (6, AF4), PB6 (23, AF4), PB4 (31, AF4)
	CH2	PA3 (5, AF4), PB7 (22, AF4), PB5 (30, AF4)
	CH3	PB2 (2, AF3), PA0 (8, AF4), PA8 (9, AF4), PB12 (21, AF4)
	CH4	PB3 (1, AF3), PA1 (7, AF4), PA9 (10, AF4), PB13 (20, AF4)
	ETR	PB1 (3, AF3), PB14 (19, AF2)
TIM16	BK	PB2 (2, AF2), PA8 (9, AF6)
	CH1	PB0 (4, AF2), PA2 (6, AF6)
	CH1N	PB1 (3, AF2), PA3 (5, AF6)
TIM17	BK	PA11 (12, AF6), PB5 (30, AF2)
	CH1	PB3 (1, AF2), PA9 (10, AF6), PB6 (23, AF2)
	CH1N	PA10 (11, AF6), PB4 (31, AF2)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT	PA8 (9), PA9 (10, AF2)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA3 (5, AF7)
	SWDIO	PA2 (6, AF7)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	MCO	PA11 (12, AF0), PB14 (19, AF3)
	OSC_IN	OSCIN (17)
	OSC_OUT	OSCOUT (16)
	OSC32_IN	PB13 (20)
	OSC32_OUT	PB12 (21)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	PWR_WKUP0	PB0 (4)
	PWR_WKUP1	PB1 (3)
	PWR_WKUP2	PB2 (2)
	PWR_WKUP3	PB3 (1)
	PWR_WKUP4	PB4 (31)
	PWR_WKUP5	PB5 (30)
	PWR_WKUP6	PB6 (23)
	PWR_WKUP7	PB7 (22)
	PWR_WKUP8	PA8 (9)
	PWR_WKUP9	PA9 (10)
	PWR_WKUP10	PA10 (11)
	PWR_WKUP11	PA11 (12)
	PWR_WKUP12	PA0 (8)
	PWR_WKUP13	PA1 (7)
	PWR_WKUP14	PA2 (6)
	PWR_WKUP15	PA3 (5)
	PWR_WKUP16	PB12 (21)
	PWR_WKUP17	PB13 (20)
	PWR_WKUP18	PB14 (19)
	PWR_WKUP19	PB15 (18)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 32 вывода корпуса VFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Вывод	Имя	Тип	Функции
1	PB3	ввод-вывод	ADC1_VINP0, I2S3_SCK (AF4), LPUART1_TX (AF1), PWR_WKUP3, RADIO_ANTENNA_ID_3 (AF6), SPI3_SCK (AF4), TIM17_CH1 (AF2), TIM2_CH4 (AF3), USART1_CTS (AF0)
2	PB2	ввод-вывод	ADC1_VINM0, PWR_WKUP2, RADIO_ANTENNA_ID_2 (AF6), TIM16_BK (AF2), TIM2_CH3 (AF3), USART1_DE (AF0), USART1_RTS (AF0)
3	PB1	ввод-вывод	ADC1_VINP1, PWR_WKUP1, RADIO_ANTENNA_ID_1 (AF6), TIM16_CH1N (AF2), TIM2_ETR (AF3), USART1_CK (AF0)
4	PB0	ввод-вывод	ADC1_VINM1, LPUART1_DE (AF1), LPUART1_RTS (AF1), PWR_WKUP0, RADIO_ANTENNA_ID_0 (AF6), TIM16_CH1 (AF2), USART1_RX (AF0)
5	PA3	ввод-вывод	ADC1_VINP2, DEBUG_SWCLK (AF7), I2S3_SCK (AF3), PWR_WKUP15, SPI3_SCK (AF3), TIM16_CH1N (AF6), TIM2_CH2 (AF4), USART1_DE (AF1), USART1_RTS (AF1)
6	PA2	ввод-вывод	ADC1_VINM2, DEBUG_SWDIO (AF7), I2S3_MCK (AF3), PWR_WKUP14, TIM16_CH1 (AF6), TIM2_CH1 (AF4), USART1_CK (AF1)
7	PA1	ввод-вывод	I2C1_SDA (AF0), IR_OUT (AF1), PWR_WKUP13, TIM2_CH4 (AF4), USART1_TX (AF2)
8	PA0	ввод-вывод	I2C1_SCL (AF0), IR_OUT (AF2), PWR_WKUP12, TIM2_CH3 (AF4), USART1_CTS (AF1)
9	PA8	ввод-вывод	PWR_WKUP8, RADIO_RX_SEQUENCE (AF2), RTC_OUT, SPI3_MISO (AF3), TIM16_BK (AF6), TIM2_CH3 (AF4), USART1_RX (AF0)
10	PA9	ввод-вывод	I2S3_WS (AF3), PWR_WKUP9, RTC_OUT (AF2), SPI3_NSS (AF3), TIM17_CH1 (AF6), TIM2_CH4 (AF4), USART1_TX (AF0)
11	PA10	ввод-вывод	I2S3_MCK (AF3), LPUART1_CTS (AF1), PWR_WKUP10, RADIO_TX_SEQUENCE (AF2), RCC_LCO (AF1), TIM17_CH1N (AF6)
12	PA11	ввод-вывод	I2S3_SD (AF3), PWR_WKUP11, RADIO_RX_SEQUENCE (AF2), RCC_MCO (AF0), SPI3_MOSI (AF3), TIM17_BK (AF6)
13	VDD	питание	—
14	RF1	служебный	RADIO_RF1
15	VDDRF	питание	—
16	OSCOUT	служебный	RCC_OSC_OUT
17	OSCIN	служебный	RCC_OSC_IN
18	PB15	ввод-вывод	PWR_WKUP19, USART1_TX (AF6)
19	PB14	ввод-вывод	I2C1_SDA (AF0), I2C1_SMBA, PWR_PVD_IN, PWR_WKUP18, RADIO_TX_SEQUENCE (AF1), RCC_MCO (AF3), TIM2_ETR (AF2), USART1_RX (AF6)
20	PB13	ввод-вывод	PWR_WKUP17, RCC_OSC32_IN, TIM2_CH4 (AF4)
21	PB12	ввод-вывод	LPUART1_CTS (AF2), PWR_WKUP16, RCC_LCO (AF1), RCC_OSC32_OUT, TIM2_CH3 (AF4)
22	PB7	ввод-вывод	I2C1_SDA (AF0), LPUART1_RX (AF3), PWR_WKUP7, RADIO_ACTIVITY (AF6), TIM2_CH2 (AF4), USART1_CTS (AF2)
23	PB6	ввод-вывод	I2C1_SCL (AF0), LPUART1_TX (AF3), PWR_WKUP6, RADIO_ANTENNA_ID_6 (AF6), TIM17_CH1 (AF2), TIM2_CH1 (AF4)
24	VDDSD	питание	—
25	VLXSD	питание	—
26	VSSSD	питание	—
27	VFBSD	питание	—
28	VDDA_VCAP	питание	—
29	RSTN	питание	—
30	PB5	ввод-вывод	ADC1_VINP3, LPUART1_RX (AF0), PWR_WKUP5, RADIO_ANTENNA_ID_5 (AF6), TIM17_BK (AF2), TIM2_CH2 (AF4)
31	PB4	ввод-вывод	ADC1_VINM3, LPUART1_TX (AF0), PWR_WKUP4, RADIO_ANTENNA_ID_4 (AF6), TIM17_CH1N (AF2), TIM2_CH1 (AF4)
32	VDD	питание	—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
RSTN	29	—
VDD	13, 32	питание цифровой части и линий ввода-вывода
VDDA_VCAP	28	—
VDDRF	15	—
VDDSD	24	—
VFBSD	27	—
VLXSD	25	—
VSSSD	26	—
OSCIN	17	—
OSCOUT	16	—
RF1	14	—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB05KZVx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32WB05KZ	STM32WB05KZVx	192 КБ	24 КБ

Линейка STM32WBx5, семейство STM32WB0, ядро Cortex-M0+. Отладочные платы ST на этом микроконтроллере: NUCLEO-WB05KZ.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32WB09KE	STM32WBx9	32 из 32	выводы совпадают полностьюфлеш-память до 192 и 512 КБ; ОЗУ 24 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32WB05KZ?

В корпусе VFQFPN32 сигнал USART1_TX выведен на PA1 (вывод 7, AF2) или PA9 (вывод 10, AF0) или PB15 (вывод 18, AF6), USART1_RX — на PB0 (вывод 4, AF0) или PA8 (вывод 9, AF0) или PB14 (вывод 19, AF6).

Где у STM32WB05KZ выводы SWD для программатора?

SWDIO — PA2 (вывод 6, AF7), SWCLK — PA3 (вывод 5, AF7). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB05KZ?

I2C1_SCL — PA0 (вывод 8, AF0) или PB6 (вывод 23, AF0), I2C1_SDA — PA1 (вывод 7, AF0) или PB14 (вывод 19, AF0) или PB7 (вывод 22, AF0).

Сколько выводов ввода-вывода у STM32WB05KZ в корпусе VFQFPN32?

20 из 32. Ещё 9 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
