STM32WB06CC в корпусе WLCSP49: распиновка

STM32WB06CC — микроконтроллер STM32WB0 на ядре Cortex-M0+: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус WLCSP49 — 48 шариков, из них 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
256 КБ
ОЗУ
32 КБ
Корпус
WLCSP49, 48 шариков
Линий ввода-вывода
29

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WB06CC в корпусе WLCSP49, вид сверхуABCDEFG1234567VDDSD — шарик A1VDDSDVLXSD — шарик A2VLXSDVSSIO — шарик A3VSSIOVDD — шарик A4VDDRSTN — шарик A5RSTNVDDA — шарик A6VDDAVSSA — шарик A7VSSAVSSSD — шарик B1VSSSDPB7 — шарик B2: I2C2_SDA, I2S2_SCK, LPUART1_RX, PWR_WKUP7, SPI2_SCK, TIM1_CH2PB7PB6 — шарик B3: I2C2_SCL, I2S2_WS, LPUART1_TX, PWR_WKUP6, SPI2_NSS, TIM1_CH1PB6PB5 — шарик B4: ADC1_PDM_CLK, ADC1_PGA_VBIAS_MIC, I2S2_SD, LPUART1_RX, PWR_WKUP5, SPI2_MOSIPB5PB4 — шарик B5: ADC1_PDM_DATA, ADC1_PGA_VIN, LPUART1_TX, PWR_WKUP4, SPI2_MISOPB4PB3 — шарик B6: ADC1_PGA_CAP1, ADC1_VINP0, LPUART1_TX, PWR_WKUP3, TIM1_CH4, USART1_CTSPB3PB2 — шарик B7: ADC1_PDM_DATA, ADC1_PGA_CAP0, ADC1_VINM0, PWR_WKUP2, TIM1_CH3, USART1_DE, USART1_RTSPB2VFBSD — шарик C1VFBSDPB12 — шарик C2: ADC1_PDM_DATA, RCC_LCO, RCC_OSC32_OUT, SPI1_SCK, TIM1_CH3PB12PB9 — шарик C3: I2S2_MCK, LPUART1_CTS, PWR_WKUP21, TIM1_CH1N, TIM1_CH2N, USART1_TXPB9PB1 — шарик C4: ADC1_PDM_CLK, ADC1_VINP1, PWR_WKUP1, SPI1_NSS, TIM1_ETRPB1PB0 — шарик C5: ADC1_VINM1, LPUART1_DE, LPUART1_RTS, PWR_WKUP0, TIM1_CH2N, USART1_RXPB0PA15 — шарик C6: ADC1_VINP2, I2C2_SMBA, PWR_WKUP27, SPI1_MOSI, TIM1_BKIN2PA15PA14 — шарик C7: ADC1_VINM2, I2C2_SDA, PWR_WKUP26, SPI1_MISOPA14VCAP — шарик D1VCAPPB13 — шарик D2: ADC1_PDM_CLK, I2C2_SCL, RCC_OSC32_IN, SPI1_MISO, TIM1_BKIN2, TIM1_CH4PB13PA11 — шарик D3: I2S3_SD, PWR_WKUP11, PWR_WKUP23, RADIO_RX_SEQUENCE, RCC_MCO, RTC_OUT, SPI1_NSS, SPI3_MOSIPA11PB8 — шарик D4: LPUART1_RX, PWR_WKUP20, TIM1_CH1N, TIM1_CH4, USART1_CKPB8PA13 — шарик D5: ADC1_VINP3, I2C2_SCL, PWR_WKUP25, SPI1_SCK, SPI2_MISO, TIM1_ETRPA13PA12 — шарик D6: ADC1_VINM3, I2C1_SMBA, I2S2_SD, PWR_WKUP24, SPI1_NSS, SPI2_MOSI, TIM1_CH1PA12PA9 — шарик D7: I2S3_WS, PWR_WKUP9, PWR_WKUP21, RTC_OUT, SPI1_SCK, SPI3_NSS, TIM1_CH4, USART1_TXPA9OSCOUT — шарик E1: RCC_OSC_OUTOSCOUTPB14 — шарик E2: I2C2_SDA, PWR_PVD_IN, SPI1_MOSI, TIM1_CH3N, TIM1_ETR, USART1_RXPB14PA4 — шарик E3: I2S2_WS, LPUART1_TX, PWR_WKUP16, RCC_LCO, SPI2_NSS, TIM1_CH1PA4PA3 — шарик E4: DEBUG_SWCLK, I2S3_SCK, PWR_WKUP15, SPI3_SCK, TIM1_BKIN2, USART1_DE, USART1_RTSPA3PA2 — шарик E5: DEBUG_SWDIO, I2S3_MCK, PWR_WKUP14, USART1_CKPA2PA10 — шарик E6: I2S3_MCK, PWR_WKUP10, PWR_WKUP22, RADIO_TX_SEQUENCE, RCC_LCO, SPI1_MISOPA10PA8 — шарик E7: PWR_WKUP8, PWR_WKUP20, RADIO_RX_SEQUENCE, RTC_OUT, SPI1_MOSI, SPI3_MISO, TIM1_CH3, USART1_RXPA8OSCIN — шарик F1: RCC_OSC_INOSCINPB15 — шарик F2: I2C1_SMBA, RADIO_TX_SEQUENCE, RCC_MCO, USART1_TXPB15VSSRF — шарик F3VSSRFVSSIFADC1 — шарик F4VSSIFADC1PA5 — шарик F5: I2S2_SCK, LPUART1_RX, PWR_WKUP17, RCC_LCO, RCC_MCO, SPI2_SCK, TIM1_CH2PA5PA0 — шарик F6: I2C1_SCL, I2S2_MCK, PWR_WKUP12, TIM1_CH3, USART1_CTSPA0VSSSX — шарик G1VSSSXVDDRF — шарик G2VDDRFVSSFTRX — шарик G3VSSFTRXRF1 — шарик G4: RADIO_RF1RF1PA7 — шарик G5: I2S2_SCK, LPUART1_DE, LPUART1_RTS, PWR_WKUP19, RTC_OUT, SPI2_MISO, SPI2_SCK, TIM1_CH2PA7PA1 — шарик G6: I2C1_SDA, PWR_WKUP13, SPI2_MISO, TIM1_CH4, USART1_TXPA1VDD — шарик G7VDDWLCSP49, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

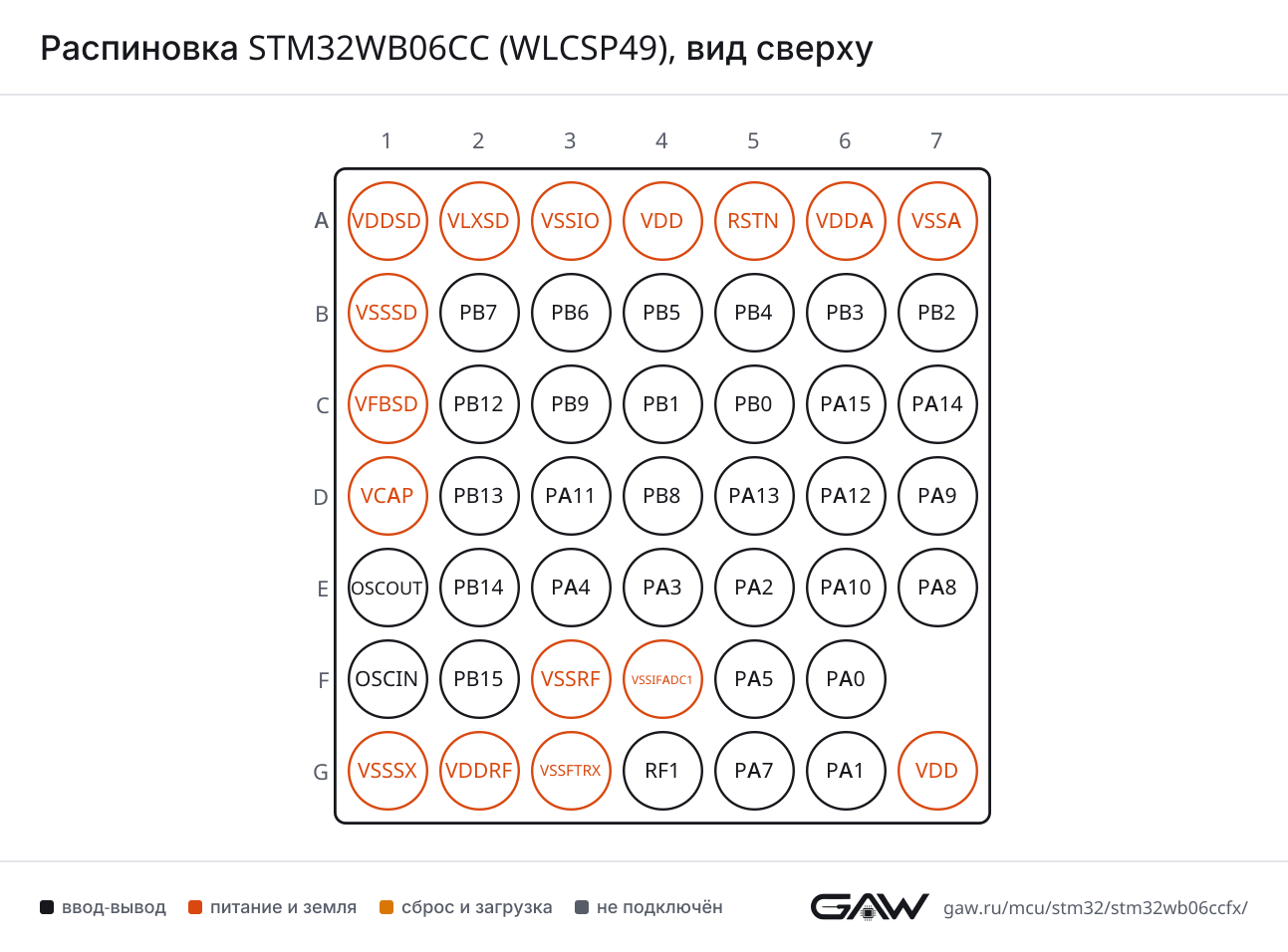

Распиновка STM32WB06CC (WLCSP49), вид сверхуРаспиновка WLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB8 (D4, AF0), PA2 (E5, AF1)
CTSPB3 (B6, AF0), PA0 (F6, AF1)
DEPB2 (B7, AF0), PA3 (E4, AF1)
RTSPB2 (B7, AF0), PA3 (E4, AF1)
RXPB0 (C5, AF0), PB14 (E2, AF7), PA8 (E7, AF0)
TXPB9 (C3, AF0), PA9 (D7, AF0), PB15 (F2, AF7), PA1 (G6, AF2)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB9 (C3, AF1)
DEPB0 (C5, AF1), PA7 (G5, AF0)
RTSPB0 (C5, AF1), PA7 (G5, AF0)
RXPB7 (B2, AF3), PB5 (B4, AF0), PB8 (D4, AF1), PA5 (F5, AF3)
TXPB6 (B3, AF3), PB4 (B5, AF0), PB3 (B6, AF1), PA4 (E3, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA14 (C7, AF2), PB13 (D2, AF0), PA10 (E6, AF1)
MOSIPA15 (C6, AF2), PB14 (E2, AF0), PA8 (E7, AF1)
NSSPB1 (C4, AF0), PA11 (D3, AF1), PA12 (D6, AF2)
SCKPB12 (C2, AF0), PA13 (D5, AF2), PA9 (D7, AF1)
SPI2MISOPB4 (B5, AF1), PA13 (D5, AF3), PA7 (G5, AF1), PA1 (G6, AF1)
MOSIPB5 (B4, AF1), PA12 (D6, AF3)
NSSPB6 (B3, AF1), PA4 (E3, AF1)
SCKPB7 (B2, AF1), PA5 (F5, AF1), PA7 (G5, AF3)
SPI3MISOPA8 (E7, AF3)
MOSIPA11 (D3, AF3)
NSSPA9 (D7, AF3)
SCKPA3 (E4, AF3)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2MCKPB9 (C3, AF2), PA0 (F6, AF2)
SCKPB7 (B2, AF1), PA5 (F5, AF1), PA7 (G5, AF3)
SDPB5 (B4, AF1), PA12 (D6, AF3)
WSPB6 (B3, AF1), PA4 (E3, AF1)
I2S3MCKPA2 (E5, AF3), PA10 (E6, AF3)
SCKPA3 (E4, AF3)
SDPA11 (D3, AF3)
WSPA9 (D7, AF3)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA0 (F6, AF0)
SDAPA1 (G6, AF0)
SMBAPA12 (D6, AF0), PB15 (F2, AF0)
I2C2SCLPB6 (B3, AF0), PB13 (D2, AF1), PA13 (D5, AF0)
SDAPB7 (B2, AF0), PA14 (C7, AF0), PB14 (E2, AF1)
SMBAPA15 (C6, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1PDM_CLKPB5 (B4, AF3), PB1 (C4, AF1), PB13 (D2, AF2)
PDM_DATAPB4 (B5, AF3), PB2 (B7, AF1), PB12 (C2, AF2)
PGA_CAP0PB2 (B7)
PGA_CAP1PB3 (B6)
PGA_VBIAS_MICPB5 (B4)
PGA_VINPB4 (B5)
VINM0PB2 (B7)
VINM1PB0 (C5)
VINM2PA14 (C7)
VINM3PA12 (D6)
VINP0PB3 (B6)
VINP1PB1 (C4)
VINP2PA15 (C6)
VINP3PA13 (D5)

TIM — таймер

БлокСигналВыводы
TIM1BKIN2PA15 (C6, AF4), PB13 (D2, AF3), PA3 (E4, AF2)
CH1PB6 (B3, AF4), PA12 (D6, AF4), PA4 (E3, AF4)
CH1NPB9 (C3, AF3), PB8 (D4, AF4)
CH2PB7 (B2, AF4), PA5 (F5, AF4), PA7 (G5, AF4)
CH2NPB9 (C3, AF4), PB0 (C5, AF3)
CH3PB2 (B7, AF3), PB12 (C2, AF4), PA8 (E7, AF4), PA0 (F6, AF4)
CH3NPB14 (E2, AF3)
CH4PB3 (B6, AF3), PB13 (D2, AF4), PB8 (D4, AF3), PA9 (D7, AF4), PA1 (G6, AF4)
ETRPB1 (C4, AF3), PA13 (D5, AF4), PB14 (E2, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPA11 (D3), PA9 (D7, AF2), PA8 (E7), PA7 (G5)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA3 (E4, AF5)
SWDIOPA2 (E5, AF5)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA11 (D3, AF0), PB15 (F2, AF2), PA5 (F5, AF0)
OSC_INOSCIN (F1)
OSC_OUTOSCOUT (E1)
OSC32_INPB13 (D2)
OSC32_OUTPB12 (C2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP0PB0 (C5)
PWR_WKUP1PB1 (C4)
PWR_WKUP2PB2 (B7)
PWR_WKUP3PB3 (B6)
PWR_WKUP4PB4 (B5)
PWR_WKUP5PB5 (B4)
PWR_WKUP6PB6 (B3)
PWR_WKUP7PB7 (B2)
PWR_WKUP8PA8 (E7)
PWR_WKUP9PA9 (D7)
PWR_WKUP10PA10 (E6)
PWR_WKUP11PA11 (D3)
PWR_WKUP12PA0 (F6)
PWR_WKUP13PA1 (G6)
PWR_WKUP14PA2 (E5)
PWR_WKUP15PA3 (E4)
PWR_WKUP16PA4 (E3)
PWR_WKUP17PA5 (F5)
PWR_WKUP19PA7 (G5)
PWR_WKUP20PB8 (D4), PA8 (E7)
PWR_WKUP21PB9 (C3), PA9 (D7)
PWR_WKUP22PA10 (E6)
PWR_WKUP23PA11 (D3)
PWR_WKUP24PA12 (D6)
PWR_WKUP25PA13 (D5)
PWR_WKUP26PA14 (C7)
PWR_WKUP27PA15 (C6)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDSDпитание—
A2VLXSDпитание—
A3VSSIOпитание—
A4VDDпитание—
A5RSTNпитание—
A6VDDAпитание—
A7VSSAпитание—
B1VSSSDпитание—
B2PB7ввод-выводI2C2_SDA (AF0), I2S2_SCK (AF1), LPUART1_RX (AF3), PWR_WKUP7, SPI2_SCK (AF1), TIM1_CH2 (AF4)
B3PB6ввод-выводI2C2_SCL (AF0), I2S2_WS (AF1), LPUART1_TX (AF3), PWR_WKUP6, SPI2_NSS (AF1), TIM1_CH1 (AF4)
B4PB5ввод-выводADC1_PDM_CLK (AF3), ADC1_PGA_VBIAS_MIC, I2S2_SD (AF1), LPUART1_RX (AF0), PWR_WKUP5, SPI2_MOSI (AF1)
B5PB4ввод-выводADC1_PDM_DATA (AF3), ADC1_PGA_VIN, LPUART1_TX (AF0), PWR_WKUP4, SPI2_MISO (AF1)
B6PB3ввод-выводADC1_PGA_CAP1, ADC1_VINP0, LPUART1_TX (AF1), PWR_WKUP3, TIM1_CH4 (AF3), USART1_CTS (AF0)
B7PB2ввод-выводADC1_PDM_DATA (AF1), ADC1_PGA_CAP0, ADC1_VINM0, PWR_WKUP2, TIM1_CH3 (AF3), USART1_DE (AF0), USART1_RTS (AF0)
C1VFBSDпитание—
C2PB12ввод-выводADC1_PDM_DATA (AF2), RCC_LCO (AF1), RCC_OSC32_OUT, SPI1_SCK (AF0), TIM1_CH3 (AF4)
C3PB9ввод-выводI2S2_MCK (AF2), LPUART1_CTS (AF1), PWR_WKUP21, TIM1_CH1N (AF3), TIM1_CH2N (AF4), USART1_TX (AF0)
C4PB1ввод-выводADC1_PDM_CLK (AF1), ADC1_VINP1, PWR_WKUP1, SPI1_NSS (AF0), TIM1_ETR (AF3)
C5PB0ввод-выводADC1_VINM1, LPUART1_DE (AF1), LPUART1_RTS (AF1), PWR_WKUP0, TIM1_CH2N (AF3), USART1_RX (AF0)
C6PA15ввод-выводADC1_VINP2, I2C2_SMBA (AF0), PWR_WKUP27, SPI1_MOSI (AF2), TIM1_BKIN2 (AF4)
C7PA14ввод-выводADC1_VINM2, I2C2_SDA (AF0), PWR_WKUP26, SPI1_MISO (AF2)
D1VCAPпитание—
D2PB13ввод-выводADC1_PDM_CLK (AF2), I2C2_SCL (AF1), RCC_OSC32_IN, SPI1_MISO (AF0), TIM1_BKIN2 (AF3), TIM1_CH4 (AF4)
D3PA11ввод-выводI2S3_SD (AF3), PWR_WKUP11, PWR_WKUP23, RADIO_RX_SEQUENCE (AF2), RCC_MCO (AF0), RTC_OUT, SPI1_NSS (AF1), SPI3_MOSI (AF3)
D4PB8ввод-выводLPUART1_RX (AF1), PWR_WKUP20, TIM1_CH1N (AF4), TIM1_CH4 (AF3), USART1_CK (AF0)
D5PA13ввод-выводADC1_VINP3, I2C2_SCL (AF0), PWR_WKUP25, SPI1_SCK (AF2), SPI2_MISO (AF3), TIM1_ETR (AF4)
D6PA12ввод-выводADC1_VINM3, I2C1_SMBA (AF0), I2S2_SD (AF3), PWR_WKUP24, SPI1_NSS (AF2), SPI2_MOSI (AF3), TIM1_CH1 (AF4)
D7PA9ввод-выводI2S3_WS (AF3), PWR_WKUP9, PWR_WKUP21, RTC_OUT (AF2), SPI1_SCK (AF1), SPI3_NSS (AF3), TIM1_CH4 (AF4), USART1_TX (AF0)
E1OSCOUTслужебныйRCC_OSC_OUT
E2PB14ввод-выводI2C2_SDA (AF1), PWR_PVD_IN, SPI1_MOSI (AF0), TIM1_CH3N (AF3), TIM1_ETR (AF2), USART1_RX (AF7)
E3PA4ввод-выводI2S2_WS (AF1), LPUART1_TX (AF3), PWR_WKUP16, RCC_LCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF4)
E4PA3ввод-выводDEBUG_SWCLK (AF5), I2S3_SCK (AF3), PWR_WKUP15, SPI3_SCK (AF3), TIM1_BKIN2 (AF2), USART1_DE (AF1), USART1_RTS (AF1)
E5PA2ввод-выводDEBUG_SWDIO (AF5), I2S3_MCK (AF3), PWR_WKUP14, USART1_CK (AF1)
E6PA10ввод-выводI2S3_MCK (AF3), PWR_WKUP10, PWR_WKUP22, RADIO_TX_SEQUENCE (AF2), RCC_LCO (AF0), SPI1_MISO (AF1)
E7PA8ввод-выводPWR_WKUP8, PWR_WKUP20, RADIO_RX_SEQUENCE (AF2), RTC_OUT, SPI1_MOSI (AF1), SPI3_MISO (AF3), TIM1_CH3 (AF4), USART1_RX (AF0)
F1OSCINслужебныйRCC_OSC_IN
F2PB15ввод-выводI2C1_SMBA (AF0), RADIO_TX_SEQUENCE (AF1), RCC_MCO (AF2), USART1_TX (AF7)
F3VSSRFпитание—
F4VSSIFADC1питание—
F5PA5ввод-выводI2S2_SCK (AF1), LPUART1_RX (AF3), PWR_WKUP17, RCC_LCO (AF0), RCC_MCO (AF0), SPI2_SCK (AF1), TIM1_CH2 (AF4)
F6PA0ввод-выводI2C1_SCL (AF0), I2S2_MCK (AF2), PWR_WKUP12, TIM1_CH3 (AF4), USART1_CTS (AF1)
G1VSSSXпитание—
G2VDDRFпитание—
G3VSSFTRXпитание—
G4RF1служебныйRADIO_RF1
G5PA7ввод-выводI2S2_SCK (AF3), LPUART1_DE (AF0), LPUART1_RTS (AF0), PWR_WKUP19, RTC_OUT, SPI2_MISO (AF1), SPI2_SCK (AF3), TIM1_CH2 (AF4)
G6PA1ввод-выводI2C1_SDA (AF0), PWR_WKUP13, SPI2_MISO (AF1), TIM1_CH4 (AF4), USART1_TX (AF2)
G7VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
RSTNA5—
VCAPD1вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA4, G7питание цифровой части и линий ввода-вывода
VDDAA6питание аналоговой части: АЦП, ЦАП, генераторы
VDDRFG2—
VDDSDA1—
VFBSDC1—
VLXSDA2—
VSSAA7общий провод аналоговой части
VSSFTRXG3—
VSSIFADC1F4—
VSSIOA3—
VSSRFF3—
VSSSDB1—
VSSSXG1—
OSCINF1—
OSCOUTE1—
RF1G4—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB06CCFx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB06CCSTM32WB06CCFx256 КБ32 КБ

Линейка STM32WBx6, семейство STM32WB0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP49, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WB07CCSTM32WBx748 из 48выводы совпадают полностьюОЗУ 32 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32WB06CC?

В корпусе WLCSP49 сигнал USART1_TX выведен на PB9 (шарик C3, AF0) или PA9 (шарик D7, AF0) или PB15 (шарик F2, AF7) или PA1 (шарик G6, AF2), USART1_RX — на PB0 (шарик C5, AF0) или PB14 (шарик E2, AF7) или PA8 (шарик E7, AF0).

Где у STM32WB06CC выводы SWD для программатора?

SWDIO — PA2 (шарик E5, AF5), SWCLK — PA3 (шарик E4, AF5). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB06CC?

I2C1_SCL — PA0 (шарик F6, AF0), I2C1_SDA — PA1 (шарик G6, AF0).

Сколько выводов ввода-вывода у STM32WB06CC в корпусе WLCSP49?

29 из 48. Ещё 16 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
