STM32WB07CC в корпусе VFQFPN48: распиновка

STM32WB07CC — микроконтроллер STM32WB0 на ядре Cortex-M0+: 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус VFQFPN48 — 48 выводов, из них 32 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
256 КБ
ОЗУ
64 КБ
Корпус
VFQFPN48, 48 выводов
Линий ввода-вывода
32

Схема корпуса VFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WB07CC в корпусе VFQFPN48, вид сверхуSTM32WB07CCVFQFPN48, вид сверхуPB3 — вывод 1: ADC1_PGA_CAP1, ADC1_VINP0, LPUART1_TX, PWR_WKUP3, TIM1_CH4, USART1_CTS1PB3PB2 — вывод 2: ADC1_PDM_DATA, ADC1_PGA_CAP0, ADC1_VINM0, PWR_WKUP2, TIM1_CH3, USART1_DE, USART1_RTS2PB2PB1 — вывод 3: ADC1_PDM_CLK, ADC1_VINP1, PWR_WKUP1, SPI1_NSS, TIM1_ETR3PB1PB0 — вывод 4: ADC1_VINM1, LPUART1_DE, LPUART1_RTS, PWR_WKUP0, TIM1_CH2N, USART1_RX4PB0PA15 — вывод 5: ADC1_VINP2, I2C2_SMBA, PWR_WKUP27, SPI1_MOSI, TIM1_BKIN25PA15PA14 — вывод 6: ADC1_VINM2, I2C2_SDA, PWR_WKUP26, SPI1_MISO6PA14PA13 — вывод 7: ADC1_VINP3, I2C2_SCL, PWR_WKUP25, SPI1_SCK, SPI2_MISO, TIM1_ETR7PA13PA12 — вывод 8: ADC1_VINM3, I2C1_SMBA, I2S2_SD, PWR_WKUP24, SPI1_NSS, SPI2_MOSI, TIM1_CH18PA12PA11 — вывод 9: I2S3_SD, PWR_WKUP11, PWR_WKUP23, RADIO_RX_SEQUENCE, RCC_MCO, RTC_OUT, SPI1_NSS, SPI3_MOSI9PA11PA10 — вывод 10: I2S3_MCK, PWR_WKUP10, PWR_WKUP22, RADIO_TX_SEQUENCE, RCC_LCO, SPI1_MISO10PA10PA9 — вывод 11: I2S3_WS, PWR_WKUP9, PWR_WKUP21, RTC_OUT, SPI1_SCK, SPI3_NSS, TIM1_CH4, USART1_TX11PA9PA8 — вывод 12: PWR_WKUP8, PWR_WKUP20, RADIO_RX_SEQUENCE, RTC_OUT, SPI1_MOSI, SPI3_MISO, TIM1_CH3, USART1_RX12PA8PA0 — вывод 13: I2C1_SCL, I2S2_MCK, PWR_WKUP12, TIM1_CH3, USART1_CTS13PA0PA1 — вывод 14: I2C1_SDA, PWR_WKUP13, SPI2_MISO, TIM1_CH4, USART1_TX14PA1PA2 — вывод 15: DEBUG_SWDIO, I2S3_MCK, PWR_WKUP14, USART1_CK15PA2PA3 — вывод 16: DEBUG_SWCLK, I2S3_SCK, PWR_WKUP15, SPI3_SCK, TIM1_BKIN2, USART1_DE, USART1_RTS16PA3PA4 — вывод 17: I2S2_WS, LPUART1_TX, PWR_WKUP16, RCC_LCO, SPI2_NSS, TIM1_CH117PA4PA5 — вывод 18: I2S2_SCK, LPUART1_RX, PWR_WKUP17, RCC_LCO, RCC_MCO, SPI2_SCK, TIM1_CH218PA5PA6 — вывод 19: I2S2_SD, I2S2_WS, LPUART1_CTS, PWR_WKUP18, SPI2_MOSI, SPI2_NSS, TIM1_CH119PA6PA7 — вывод 20: I2S2_SCK, LPUART1_DE, LPUART1_RTS, PWR_WKUP19, RTC_OUT, SPI2_MISO, SPI2_SCK, TIM1_CH220PA7VDD — вывод 2121VDDRF1 — вывод 22: RADIO_RF122RF1VDDRF — вывод 2323VDDRFOSCOUT — вывод 24: RCC_OSC_OUT24OSCOUTOSCIN — вывод 25: RCC_OSC_IN25OSCINVDD — вывод 2626VDDPB15 — вывод 27: I2C1_SMBA, RADIO_TX_SEQUENCE, RCC_MCO, USART1_TX27PB15PB14 — вывод 28: I2C2_SDA, PWR_PVD_IN, SPI1_MOSI, TIM1_CH3N, TIM1_ETR, USART1_RX28PB14PB13 — вывод 29: ADC1_PDM_CLK, I2C2_SCL, RCC_OSC32_IN, SPI1_MISO, TIM1_BKIN2, TIM1_CH429PB13PB12 — вывод 30: ADC1_PDM_DATA, RCC_LCO, RCC_OSC32_OUT, SPI1_SCK, TIM1_CH330PB12VCAP — вывод 3131VCAPVFBSD — вывод 3232VFBSDNC — вывод 3333NCVSSSD — вывод 3434VSSSDVLXSD — вывод 3535VLXSDVDDSD — вывод 3636VDDSDVDD — вывод 3737VDDRSTN — вывод 3838RSTNVDD — вывод 3939VDDVDDA — вывод 4040VDDAPB11 — вывод 41: I2C1_SCL, I2S2_WS, PWR_WKUP23, SPI1_SCK, SPI2_NSS, TIM1_CH141PB11PB10 — вывод 42: I2C1_SDA, I2S2_SCK, PWR_WKUP22, SPI1_NSS, SPI2_SCK, TIM1_CH2, TIM1_CH3N42PB10PB9 — вывод 43: I2S2_MCK, LPUART1_CTS, PWR_WKUP21, TIM1_CH1N, TIM1_CH2N, USART1_TX43PB9PB8 — вывод 44: LPUART1_RX, PWR_WKUP20, TIM1_CH1N, TIM1_CH4, USART1_CK44PB8PB7 — вывод 45: I2C2_SDA, I2S2_SCK, LPUART1_RX, PWR_WKUP7, SPI2_SCK, TIM1_CH245PB7PB6 — вывод 46: I2C2_SCL, I2S2_WS, LPUART1_TX, PWR_WKUP6, SPI2_NSS, TIM1_CH146PB6PB5 — вывод 47: ADC1_PDM_CLK, ADC1_PGA_VBIAS_MIC, I2S2_SD, LPUART1_RX, PWR_WKUP5, SPI2_MOSI47PB5PB4 — вывод 48: ADC1_PDM_DATA, ADC1_PGA_VIN, LPUART1_TX, PWR_WKUP4, SPI2_MISO48PB4
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

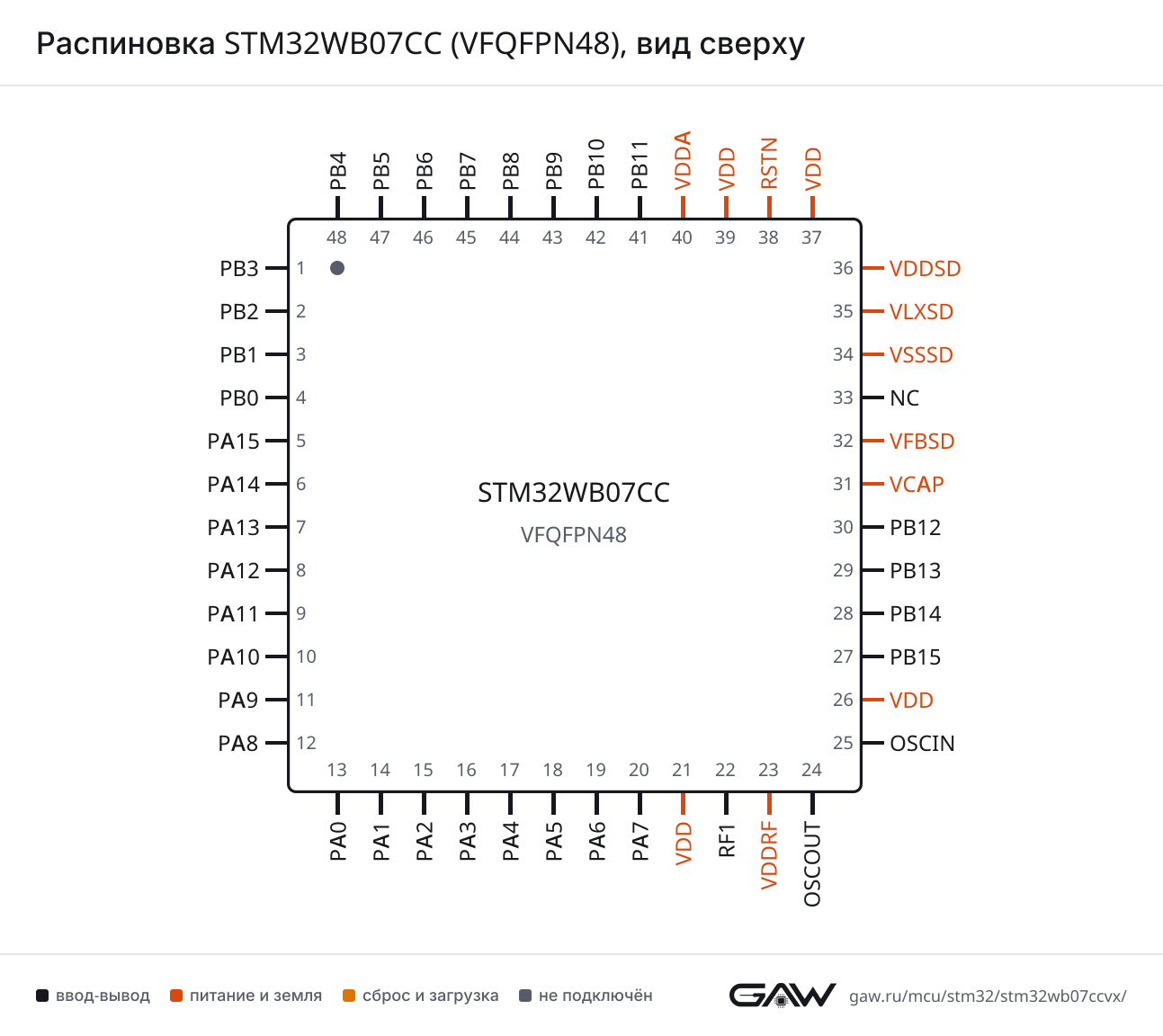

Распиновка STM32WB07CC (VFQFPN48), вид сверхуРаспиновка VFQFPN48 картинкой
PNG, 1293 × 1152 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA2 (15, AF1), PB8 (44, AF0)
CTSPB3 (1, AF0), PA0 (13, AF1)
DEPB2 (2, AF0), PA3 (16, AF1)
RTSPB2 (2, AF0), PA3 (16, AF1)
RXPB0 (4, AF0), PA8 (12, AF0), PB14 (28, AF7)
TXPA9 (11, AF0), PA1 (14, AF2), PB15 (27, AF7), PB9 (43, AF0)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (19, AF0), PB9 (43, AF1)
DEPB0 (4, AF1), PA7 (20, AF0)
RTSPB0 (4, AF1), PA7 (20, AF0)
RXPA5 (18, AF3), PB8 (44, AF1), PB7 (45, AF3), PB5 (47, AF0)
TXPB3 (1, AF1), PA4 (17, AF3), PB6 (46, AF3), PB4 (48, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA14 (6, AF2), PA10 (10, AF1), PB13 (29, AF0)
MOSIPA15 (5, AF2), PA8 (12, AF1), PB14 (28, AF0)
NSSPB1 (3, AF0), PA12 (8, AF2), PA11 (9, AF1), PB10 (42, AF0)
SCKPA13 (7, AF2), PA9 (11, AF1), PB12 (30, AF0), PB11 (41, AF0)
SPI2MISOPA13 (7, AF3), PA1 (14, AF1), PA7 (20, AF1), PB4 (48, AF1)
MOSIPA12 (8, AF3), PA6 (19, AF1), PB5 (47, AF1)
NSSPA4 (17, AF1), PA6 (19, AF3), PB11 (41, AF1), PB6 (46, AF1)
SCKPA5 (18, AF1), PA7 (20, AF3), PB10 (42, AF1), PB7 (45, AF1)
SPI3MISOPA8 (12, AF3)
MOSIPA11 (9, AF3)
NSSPA9 (11, AF3)
SCKPA3 (16, AF3)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2MCKPA0 (13, AF2), PB9 (43, AF2)
SCKPA5 (18, AF1), PA7 (20, AF3), PB10 (42, AF1), PB7 (45, AF1)
SDPA12 (8, AF3), PA6 (19, AF1), PB5 (47, AF1)
WSPA4 (17, AF1), PA6 (19, AF3), PB11 (41, AF1), PB6 (46, AF1)
I2S3MCKPA10 (10, AF3), PA2 (15, AF3)
SCKPA3 (16, AF3)
SDPA11 (9, AF3)
WSPA9 (11, AF3)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA0 (13, AF0), PB11 (41, AF2)
SDAPA1 (14, AF0), PB10 (42, AF2)
SMBAPA12 (8, AF0), PB15 (27, AF0)
I2C2SCLPA13 (7, AF0), PB13 (29, AF1), PB6 (46, AF0)
SDAPA14 (6, AF0), PB14 (28, AF1), PB7 (45, AF0)
SMBAPA15 (5, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1PDM_CLKPB1 (3, AF1), PB13 (29, AF2), PB5 (47, AF3)
PDM_DATAPB2 (2, AF1), PB12 (30, AF2), PB4 (48, AF3)
PGA_CAP0PB2 (2)
PGA_CAP1PB3 (1)
PGA_VBIAS_MICPB5 (47)
PGA_VINPB4 (48)
VINM0PB2 (2)
VINM1PB0 (4)
VINM2PA14 (6)
VINM3PA12 (8)
VINP0PB3 (1)
VINP1PB1 (3)
VINP2PA15 (5)
VINP3PA13 (7)

TIM — таймер

БлокСигналВыводы
TIM1BKIN2PA15 (5, AF4), PA3 (16, AF2), PB13 (29, AF3)
CH1PA12 (8, AF4), PA4 (17, AF4), PA6 (19, AF4), PB11 (41, AF3), PB6 (46, AF4)
CH1NPB9 (43, AF3), PB8 (44, AF4)
CH2PA5 (18, AF4), PA7 (20, AF4), PB10 (42, AF3), PB7 (45, AF4)
CH2NPB0 (4, AF3), PB9 (43, AF4)
CH3PB2 (2, AF3), PA8 (12, AF4), PA0 (13, AF4), PB12 (30, AF4)
CH3NPB14 (28, AF3), PB10 (42, AF4)
CH4PB3 (1, AF3), PA9 (11, AF4), PA1 (14, AF4), PB13 (29, AF4), PB8 (44, AF3)
ETRPB1 (3, AF3), PA13 (7, AF4), PB14 (28, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPA11 (9), PA9 (11, AF2), PA8 (12), PA7 (20)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA3 (16, AF5)
SWDIOPA2 (15, AF5)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA11 (9, AF0), PA5 (18, AF0), PB15 (27, AF2)
OSC_INOSCIN (25)
OSC_OUTOSCOUT (24)
OSC32_INPB13 (29)
OSC32_OUTPB12 (30)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP0PB0 (4)
PWR_WKUP1PB1 (3)
PWR_WKUP2PB2 (2)
PWR_WKUP3PB3 (1)
PWR_WKUP4PB4 (48)
PWR_WKUP5PB5 (47)
PWR_WKUP6PB6 (46)
PWR_WKUP7PB7 (45)
PWR_WKUP8PA8 (12)
PWR_WKUP9PA9 (11)
PWR_WKUP10PA10 (10)
PWR_WKUP11PA11 (9)
PWR_WKUP12PA0 (13)
PWR_WKUP13PA1 (14)
PWR_WKUP14PA2 (15)
PWR_WKUP15PA3 (16)
PWR_WKUP16PA4 (17)
PWR_WKUP17PA5 (18)
PWR_WKUP18PA6 (19)
PWR_WKUP19PA7 (20)
PWR_WKUP20PA8 (12), PB8 (44)
PWR_WKUP21PA9 (11), PB9 (43)
PWR_WKUP22PA10 (10), PB10 (42)
PWR_WKUP23PA11 (9), PB11 (41)
PWR_WKUP24PA12 (8)
PWR_WKUP25PA13 (7)
PWR_WKUP26PA14 (6)
PWR_WKUP27PA15 (5)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса VFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PB3ввод-выводADC1_PGA_CAP1, ADC1_VINP0, LPUART1_TX (AF1), PWR_WKUP3, TIM1_CH4 (AF3), USART1_CTS (AF0)
2PB2ввод-выводADC1_PDM_DATA (AF1), ADC1_PGA_CAP0, ADC1_VINM0, PWR_WKUP2, TIM1_CH3 (AF3), USART1_DE (AF0), USART1_RTS (AF0)
3PB1ввод-выводADC1_PDM_CLK (AF1), ADC1_VINP1, PWR_WKUP1, SPI1_NSS (AF0), TIM1_ETR (AF3)
4PB0ввод-выводADC1_VINM1, LPUART1_DE (AF1), LPUART1_RTS (AF1), PWR_WKUP0, TIM1_CH2N (AF3), USART1_RX (AF0)
5PA15ввод-выводADC1_VINP2, I2C2_SMBA (AF0), PWR_WKUP27, SPI1_MOSI (AF2), TIM1_BKIN2 (AF4)
6PA14ввод-выводADC1_VINM2, I2C2_SDA (AF0), PWR_WKUP26, SPI1_MISO (AF2)
7PA13ввод-выводADC1_VINP3, I2C2_SCL (AF0), PWR_WKUP25, SPI1_SCK (AF2), SPI2_MISO (AF3), TIM1_ETR (AF4)
8PA12ввод-выводADC1_VINM3, I2C1_SMBA (AF0), I2S2_SD (AF3), PWR_WKUP24, SPI1_NSS (AF2), SPI2_MOSI (AF3), TIM1_CH1 (AF4)
9PA11ввод-выводI2S3_SD (AF3), PWR_WKUP11, PWR_WKUP23, RADIO_RX_SEQUENCE (AF2), RCC_MCO (AF0), RTC_OUT, SPI1_NSS (AF1), SPI3_MOSI (AF3)
10PA10ввод-выводI2S3_MCK (AF3), PWR_WKUP10, PWR_WKUP22, RADIO_TX_SEQUENCE (AF2), RCC_LCO (AF0), SPI1_MISO (AF1)
11PA9ввод-выводI2S3_WS (AF3), PWR_WKUP9, PWR_WKUP21, RTC_OUT (AF2), SPI1_SCK (AF1), SPI3_NSS (AF3), TIM1_CH4 (AF4), USART1_TX (AF0)
12PA8ввод-выводPWR_WKUP8, PWR_WKUP20, RADIO_RX_SEQUENCE (AF2), RTC_OUT, SPI1_MOSI (AF1), SPI3_MISO (AF3), TIM1_CH3 (AF4), USART1_RX (AF0)
13PA0ввод-выводI2C1_SCL (AF0), I2S2_MCK (AF2), PWR_WKUP12, TIM1_CH3 (AF4), USART1_CTS (AF1)
14PA1ввод-выводI2C1_SDA (AF0), PWR_WKUP13, SPI2_MISO (AF1), TIM1_CH4 (AF4), USART1_TX (AF2)
15PA2ввод-выводDEBUG_SWDIO (AF5), I2S3_MCK (AF3), PWR_WKUP14, USART1_CK (AF1)
16PA3ввод-выводDEBUG_SWCLK (AF5), I2S3_SCK (AF3), PWR_WKUP15, SPI3_SCK (AF3), TIM1_BKIN2 (AF2), USART1_DE (AF1), USART1_RTS (AF1)
17PA4ввод-выводI2S2_WS (AF1), LPUART1_TX (AF3), PWR_WKUP16, RCC_LCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF4)
18PA5ввод-выводI2S2_SCK (AF1), LPUART1_RX (AF3), PWR_WKUP17, RCC_LCO (AF0), RCC_MCO (AF0), SPI2_SCK (AF1), TIM1_CH2 (AF4)
19PA6ввод-выводI2S2_SD (AF1), I2S2_WS (AF3), LPUART1_CTS (AF0), PWR_WKUP18, SPI2_MOSI (AF1), SPI2_NSS (AF3), TIM1_CH1 (AF4)
20PA7ввод-выводI2S2_SCK (AF3), LPUART1_DE (AF0), LPUART1_RTS (AF0), PWR_WKUP19, RTC_OUT, SPI2_MISO (AF1), SPI2_SCK (AF3), TIM1_CH2 (AF4)
21VDDпитание—
22RF1служебныйRADIO_RF1
23VDDRFпитание—
24OSCOUTслужебныйRCC_OSC_OUT
25OSCINслужебныйRCC_OSC_IN
26VDDпитание—
27PB15ввод-выводI2C1_SMBA (AF0), RADIO_TX_SEQUENCE (AF1), RCC_MCO (AF2), USART1_TX (AF7)
28PB14ввод-выводI2C2_SDA (AF1), PWR_PVD_IN, SPI1_MOSI (AF0), TIM1_CH3N (AF3), TIM1_ETR (AF2), USART1_RX (AF7)
29PB13ввод-выводADC1_PDM_CLK (AF2), I2C2_SCL (AF1), RCC_OSC32_IN, SPI1_MISO (AF0), TIM1_BKIN2 (AF3), TIM1_CH4 (AF4)
30PB12ввод-выводADC1_PDM_DATA (AF2), RCC_LCO (AF1), RCC_OSC32_OUT, SPI1_SCK (AF0), TIM1_CH3 (AF4)
31VCAPпитание—
32VFBSDпитание—
33NCслужебный—
34VSSSDпитание—
35VLXSDпитание—
36VDDSDпитание—
37VDDпитание—
38RSTNпитание—
39VDDпитание—
40VDDAпитание—
41PB11ввод-выводI2C1_SCL (AF2), I2S2_WS (AF1), PWR_WKUP23, SPI1_SCK (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF3)
42PB10ввод-выводI2C1_SDA (AF2), I2S2_SCK (AF1), PWR_WKUP22, SPI1_NSS (AF0), SPI2_SCK (AF1), TIM1_CH2 (AF3), TIM1_CH3N (AF4)
43PB9ввод-выводI2S2_MCK (AF2), LPUART1_CTS (AF1), PWR_WKUP21, TIM1_CH1N (AF3), TIM1_CH2N (AF4), USART1_TX (AF0)
44PB8ввод-выводLPUART1_RX (AF1), PWR_WKUP20, TIM1_CH1N (AF4), TIM1_CH4 (AF3), USART1_CK (AF0)
45PB7ввод-выводI2C2_SDA (AF0), I2S2_SCK (AF1), LPUART1_RX (AF3), PWR_WKUP7, SPI2_SCK (AF1), TIM1_CH2 (AF4)
46PB6ввод-выводI2C2_SCL (AF0), I2S2_WS (AF1), LPUART1_TX (AF3), PWR_WKUP6, SPI2_NSS (AF1), TIM1_CH1 (AF4)
47PB5ввод-выводADC1_PDM_CLK (AF3), ADC1_PGA_VBIAS_MIC, I2S2_SD (AF1), LPUART1_RX (AF0), PWR_WKUP5, SPI2_MOSI (AF1)
48PB4ввод-выводADC1_PDM_DATA (AF3), ADC1_PGA_VIN, LPUART1_TX (AF0), PWR_WKUP4, SPI2_MISO (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
RSTN38—
VCAP31вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD21, 26, 37, 39питание цифровой части и линий ввода-вывода
VDDA40питание аналоговой части: АЦП, ЦАП, генераторы
VDDRF23—
VDDSD36—
VFBSD32—
VLXSD35—
VSSSD34—
NC33не подключён
OSCIN25—
OSCOUT24—
RF122—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB07CCVx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB07CCSTM32WB07CCVx256 КБ64 КБ

Линейка STM32WBx7, семейство STM32WB0, ядро Cortex-M0+. Отладочные платы ST на этом микроконтроллере: NUCLEO-WB07CC.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WB06CCSTM32WBx648 из 48выводы совпадают полностьюОЗУ 64 и 32 КБ

Частые вопросы

На каких выводах USART1 у STM32WB07CC?

В корпусе VFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 11, AF0) или PA1 (вывод 14, AF2) или PB15 (вывод 27, AF7) или PB9 (вывод 43, AF0), USART1_RX — на PB0 (вывод 4, AF0) или PA8 (вывод 12, AF0) или PB14 (вывод 28, AF7).

Где у STM32WB07CC выводы SWD для программатора?

SWDIO — PA2 (вывод 15, AF5), SWCLK — PA3 (вывод 16, AF5). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB07CC?

I2C1_SCL — PA0 (вывод 13, AF0) или PB11 (вывод 41, AF2), I2C1_SDA — PA1 (вывод 14, AF0) или PB10 (вывод 42, AF2).

Сколько выводов ввода-вывода у STM32WB07CC в корпусе VFQFPN48?

32 из 48. Ещё 12 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
