STM32WB09TE в корпусе WLCSP36: распиновка

STM32WB09TE — микроконтроллер STM32WB0 на ядре Cortex-M0+: 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус WLCSP36 — 36 шариков, из них 20 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
512 КБ
ОЗУ
64 КБ
Корпус
WLCSP36, 36 шариков
Линий ввода-вывода
20

Схема корпуса WLCSP36

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WB09TE в корпусе WLCSP36, вид сверхуABCDEFGHJKLMN1234567VSSSD — шарик A2VSSSDVDDA_VCAP — шарик A4VDDAVCAPVDD — шарик A6VDDVDDSD — шарик B1VDDSDVFBSD — шарик B3VFBSDRSTN — шарик B5RSTNVSSA — шарик B7VSSAPB6 — шарик C4: I2C1_SCL, LPUART1_TX, PWR_WKUP6, RADIO_ANTENNA_ID_6, TIM17_CH1, TIM2_CH1PB6PB3 — шарик C6: ADC1_VINP0, I2S3_SCK, LPUART1_TX, PWR_WKUP3, RADIO_ANTENNA_ID_3, SPI3_SCK, TIM17_CH1, TIM2_CH4, USART1_CTSPB3VLXSD — шарик D1VLXSDPB12 — шарик D3: LPUART1_CTS, PWR_WKUP16, RCC_LCO, RCC_OSC32_OUT, TIM2_CH3PB12PB2 — шарик D5: ADC1_VINM0, PWR_WKUP2, RADIO_ANTENNA_ID_2, TIM16_BK, TIM2_CH3, USART1_DE, USART1_RTSPB2PB0 — шарик D7: ADC1_VINM1, LPUART1_DE, LPUART1_RTS, PWR_WKUP0, RADIO_ANTENNA_ID_0, TIM16_CH1, USART1_RXPB0PB7 — шарик E4: I2C1_SDA, LPUART1_RX, PWR_WKUP7, RADIO_ACTIVITY, TIM2_CH2, USART1_CTSPB7PB1 — шарик E6: ADC1_VINP1, PWR_WKUP1, RADIO_ANTENNA_ID_1, TIM16_CH1N, TIM2_ETR, USART1_CKPB1PB14 — шарик F1: I2C1_SDA, I2C1_SMBA, PWR_PVD_IN, PWR_WKUP18, RADIO_TX_SEQUENCE, RCC_MCO, TIM2_ETR, USART1_RXPB14PB13 — шарик F3: PWR_WKUP17, RCC_OSC32_IN, TIM2_CH4PB13PB4 — шарик F5: ADC1_VINM3, LPUART1_TX, PWR_WKUP4, RADIO_ANTENNA_ID_4, TIM17_CH1N, TIM2_CH1PB4PA2 — шарик F7: ADC1_VINM2, DEBUG_SWDIO, I2S3_MCK, PWR_WKUP14, TIM16_CH1, TIM2_CH1, USART1_CKPA2PB15 — шарик G2: PWR_WKUP19, USART1_TXPB15PA3 — шарик G6: ADC1_VINP2, DEBUG_SWCLK, I2S3_SCK, PWR_WKUP15, SPI3_SCK, TIM16_CH1N, TIM2_CH2, USART1_DE, USART1_RTSPA3PB5 — шарик H5: ADC1_VINP3, LPUART1_RX, PWR_WKUP5, RADIO_ANTENNA_ID_5, TIM17_BK, TIM2_CH2PB5VSSSX — шарик J1VSSSXVSSIO — шарик J3VSSIOPA1 — шарик J7: I2C1_SDA, IR_OUT, PWR_WKUP13, TIM2_CH4, USART1_TXPA1VSSIFADC1 — шарик K4VSSIFADC1PA9 — шарик K6: I2S3_WS, PWR_WKUP9, RTC_OUT, SPI3_NSS, TIM17_CH1, TIM2_CH4, USART1_TXPA9OSCIN — шарик L1: RCC_OSC_INOSCINPA10 — шарик L5: I2S3_MCK, LPUART1_CTS, PWR_WKUP10, RADIO_TX_SEQUENCE, RCC_LCO, TIM17_CH1NPA10PA0 — шарик L7: I2C1_SCL, IR_OUT, PWR_WKUP12, TIM2_CH3, USART1_CTSPA0VDDRF — шарик M2VDDRFVSSFTRX — шарик M4VSSFTRXPA11 — шарик M6: I2S3_SD, PWR_WKUP11, RADIO_RX_SEQUENCE, RCC_MCO, SPI3_MOSI, TIM17_BKPA11OSCOUT — шарик N1: RCC_OSC_OUTOSCOUTRF1 — шарик N5: RADIO_RF1RF1PA8 — шарик N7: PWR_WKUP8, RADIO_RX_SEQUENCE, RTC_OUT, SPI3_MISO, TIM16_BK, TIM2_CH3, USART1_RXPA8WLCSP36, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

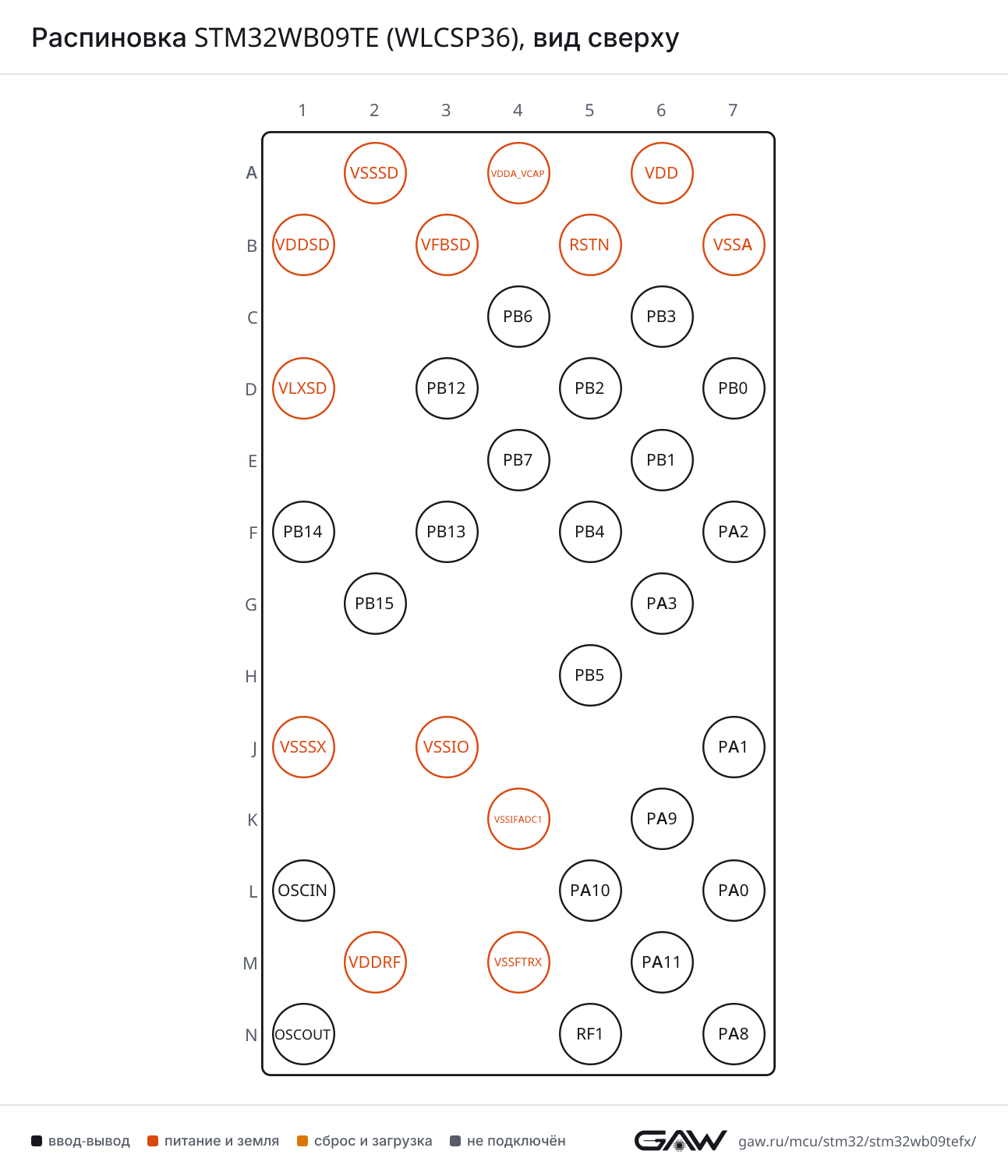

Распиновка STM32WB09TE (WLCSP36), вид сверхуРаспиновка WLCSP36 картинкой
PNG, 1293 × 1508 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB1 (E6, AF0), PA2 (F7, AF1)
CTSPB3 (C6, AF0), PB7 (E4, AF2), PA0 (L7, AF1)
DEPB2 (D5, AF0), PA3 (G6, AF1)
RTSPB2 (D5, AF0), PA3 (G6, AF1)
RXPB0 (D7, AF0), PB14 (F1, AF6), PA8 (N7, AF0)
TXPB15 (G2, AF6), PA1 (J7, AF2), PA9 (K6, AF0)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB12 (D3, AF2), PA10 (L5, AF1)
DEPB0 (D7, AF1)
RTSPB0 (D7, AF1)
RXPB7 (E4, AF3), PB5 (H5, AF0)
TXPB6 (C4, AF3), PB3 (C6, AF1), PB4 (F5, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI3MISOPA8 (N7, AF3)
MOSIPA11 (M6, AF3)
NSSPA9 (K6, AF3)
SCKPB3 (C6, AF4), PA3 (G6, AF3)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S3MCKPA2 (F7, AF3), PA10 (L5, AF3)
SCKPB3 (C6, AF4), PA3 (G6, AF3)
SDPA11 (M6, AF3)
WSPA9 (K6, AF3)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (C4, AF0), PA0 (L7, AF0)
SDAPB7 (E4, AF0), PB14 (F1, AF0), PA1 (J7, AF0)
SMBAPB14 (F1)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1VINM0PB2 (D5)
VINM1PB0 (D7)
VINM2PA2 (F7)
VINM3PB4 (F5)
VINP0PB3 (C6)
VINP1PB1 (E6)
VINP2PA3 (G6)
VINP3PB5 (H5)

TIM — таймер

БлокСигналВыводы
TIM2CH1PB6 (C4, AF4), PB4 (F5, AF4), PA2 (F7, AF4)
CH2PB7 (E4, AF4), PA3 (G6, AF4), PB5 (H5, AF4)
CH3PB12 (D3, AF4), PB2 (D5, AF3), PA0 (L7, AF4), PA8 (N7, AF4)
CH4PB3 (C6, AF3), PB13 (F3, AF4), PA1 (J7, AF4), PA9 (K6, AF4)
ETRPB1 (E6, AF3), PB14 (F1, AF2)
TIM16BKPB2 (D5, AF2), PA8 (N7, AF6)
CH1PB0 (D7, AF2), PA2 (F7, AF6)
CH1NPB1 (E6, AF2), PA3 (G6, AF6)
TIM17BKPB5 (H5, AF2), PA11 (M6, AF6)
CH1PB6 (C4, AF2), PB3 (C6, AF2), PA9 (K6, AF6)
CH1NPB4 (F5, AF2), PA10 (L5, AF6)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPA9 (K6, AF2), PA8 (N7)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA3 (G6, AF7)
SWDIOPA2 (F7, AF7)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPB14 (F1, AF3), PA11 (M6, AF0)
OSC_INOSCIN (L1)
OSC_OUTOSCOUT (N1)
OSC32_INPB13 (F3)
OSC32_OUTPB12 (D3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP0PB0 (D7)
PWR_WKUP1PB1 (E6)
PWR_WKUP2PB2 (D5)
PWR_WKUP3PB3 (C6)
PWR_WKUP4PB4 (F5)
PWR_WKUP5PB5 (H5)
PWR_WKUP6PB6 (C4)
PWR_WKUP7PB7 (E4)
PWR_WKUP8PA8 (N7)
PWR_WKUP9PA9 (K6)
PWR_WKUP10PA10 (L5)
PWR_WKUP11PA11 (M6)
PWR_WKUP12PA0 (L7)
PWR_WKUP13PA1 (J7)
PWR_WKUP14PA2 (F7)
PWR_WKUP15PA3 (G6)
PWR_WKUP16PB12 (D3)
PWR_WKUP17PB13 (F3)
PWR_WKUP18PB14 (F1)
PWR_WKUP19PB15 (G2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 36 шариков корпуса WLCSP36 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A2VSSSDпитание—
A4VDDA_VCAPпитание—
A6VDDпитание—
B1VDDSDпитание—
B3VFBSDпитание—
B5RSTNпитание—
B7VSSAпитание—
C4PB6ввод-выводI2C1_SCL (AF0), LPUART1_TX (AF3), PWR_WKUP6, RADIO_ANTENNA_ID_6 (AF6), TIM17_CH1 (AF2), TIM2_CH1 (AF4)
C6PB3ввод-выводADC1_VINP0, I2S3_SCK (AF4), LPUART1_TX (AF1), PWR_WKUP3, RADIO_ANTENNA_ID_3 (AF6), SPI3_SCK (AF4), TIM17_CH1 (AF2), TIM2_CH4 (AF3), USART1_CTS (AF0)
D1VLXSDпитание—
D3PB12ввод-выводLPUART1_CTS (AF2), PWR_WKUP16, RCC_LCO (AF1), RCC_OSC32_OUT, TIM2_CH3 (AF4)
D5PB2ввод-выводADC1_VINM0, PWR_WKUP2, RADIO_ANTENNA_ID_2 (AF6), TIM16_BK (AF2), TIM2_CH3 (AF3), USART1_DE (AF0), USART1_RTS (AF0)
D7PB0ввод-выводADC1_VINM1, LPUART1_DE (AF1), LPUART1_RTS (AF1), PWR_WKUP0, RADIO_ANTENNA_ID_0 (AF6), TIM16_CH1 (AF2), USART1_RX (AF0)
E4PB7ввод-выводI2C1_SDA (AF0), LPUART1_RX (AF3), PWR_WKUP7, RADIO_ACTIVITY (AF6), TIM2_CH2 (AF4), USART1_CTS (AF2)
E6PB1ввод-выводADC1_VINP1, PWR_WKUP1, RADIO_ANTENNA_ID_1 (AF6), TIM16_CH1N (AF2), TIM2_ETR (AF3), USART1_CK (AF0)
F1PB14ввод-выводI2C1_SDA (AF0), I2C1_SMBA, PWR_PVD_IN, PWR_WKUP18, RADIO_TX_SEQUENCE (AF1), RCC_MCO (AF3), TIM2_ETR (AF2), USART1_RX (AF6)
F3PB13ввод-выводPWR_WKUP17, RCC_OSC32_IN, TIM2_CH4 (AF4)
F5PB4ввод-выводADC1_VINM3, LPUART1_TX (AF0), PWR_WKUP4, RADIO_ANTENNA_ID_4 (AF6), TIM17_CH1N (AF2), TIM2_CH1 (AF4)
F7PA2ввод-выводADC1_VINM2, DEBUG_SWDIO (AF7), I2S3_MCK (AF3), PWR_WKUP14, TIM16_CH1 (AF6), TIM2_CH1 (AF4), USART1_CK (AF1)
G2PB15ввод-выводPWR_WKUP19, USART1_TX (AF6)
G6PA3ввод-выводADC1_VINP2, DEBUG_SWCLK (AF7), I2S3_SCK (AF3), PWR_WKUP15, SPI3_SCK (AF3), TIM16_CH1N (AF6), TIM2_CH2 (AF4), USART1_DE (AF1), USART1_RTS (AF1)
H5PB5ввод-выводADC1_VINP3, LPUART1_RX (AF0), PWR_WKUP5, RADIO_ANTENNA_ID_5 (AF6), TIM17_BK (AF2), TIM2_CH2 (AF4)
J1VSSSXпитание—
J3VSSIOпитание—
J7PA1ввод-выводI2C1_SDA (AF0), IR_OUT (AF1), PWR_WKUP13, TIM2_CH4 (AF4), USART1_TX (AF2)
K4VSSIFADC1питание—
K6PA9ввод-выводI2S3_WS (AF3), PWR_WKUP9, RTC_OUT (AF2), SPI3_NSS (AF3), TIM17_CH1 (AF6), TIM2_CH4 (AF4), USART1_TX (AF0)
L1OSCINслужебныйRCC_OSC_IN
L5PA10ввод-выводI2S3_MCK (AF3), LPUART1_CTS (AF1), PWR_WKUP10, RADIO_TX_SEQUENCE (AF2), RCC_LCO (AF1), TIM17_CH1N (AF6)
L7PA0ввод-выводI2C1_SCL (AF0), IR_OUT (AF2), PWR_WKUP12, TIM2_CH3 (AF4), USART1_CTS (AF1)
M2VDDRFпитание—
M4VSSFTRXпитание—
M6PA11ввод-выводI2S3_SD (AF3), PWR_WKUP11, RADIO_RX_SEQUENCE (AF2), RCC_MCO (AF0), SPI3_MOSI (AF3), TIM17_BK (AF6)
N1OSCOUTслужебныйRCC_OSC_OUT
N5RF1служебныйRADIO_RF1
N7PA8ввод-выводPWR_WKUP8, RADIO_RX_SEQUENCE (AF2), RTC_OUT, SPI3_MISO (AF3), TIM16_BK (AF6), TIM2_CH3 (AF4), USART1_RX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
RSTNB5—
VDDA6питание цифровой части и линий ввода-вывода
VDDA_VCAPA4—
VDDRFM2—
VDDSDB1—
VFBSDB3—
VLXSDD1—
VSSAB7общий провод аналоговой части
VSSFTRXM4—
VSSIFADC1K4—
VSSIOJ3—
VSSSDA2—
VSSSXJ1—
OSCINL1—
OSCOUTN1—
RF1N5—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB09TEFx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB09TESTM32WB09TEFx512 КБ64 КБ

Линейка STM32WBx9, семейство STM32WB0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP36, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32WB09TE?

В корпусе WLCSP36 сигнал USART1_TX выведен на PB15 (шарик G2, AF6) или PA1 (шарик J7, AF2) или PA9 (шарик K6, AF0), USART1_RX — на PB0 (шарик D7, AF0) или PB14 (шарик F1, AF6) или PA8 (шарик N7, AF0).

Где у STM32WB09TE выводы SWD для программатора?

SWDIO — PA2 (шарик F7, AF7), SWCLK — PA3 (шарик G6, AF7). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB09TE?

I2C1_SCL — PB6 (шарик C4, AF0) или PA0 (шарик L7, AF0), I2C1_SDA — PB7 (шарик E4, AF0) или PB14 (шарик F1, AF0) или PA1 (шарик J7, AF0).

Сколько выводов ввода-вывода у STM32WB09TE в корпусе WLCSP36?

20 из 36. Ещё 13 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
