STM32WB10CC в корпусе UFQFPN48: распиновка

STM32WB10CC — микроконтроллер STM32WB на ядре Cortex-M4 с частотой до 64 МГц: 320 КБ флеш-памяти и 48 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 30 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 64 МГц
Флеш-память
320 КБ
ОЗУ
48 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
30
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WB10CC в корпусе UFQFPN48, вид сверхуSTM32WB10CCUFQFPN48, вид сверхуVBAT — вывод 11VBATPC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_OUT3PC15-OSC32_OUTPH3-BOOT0 — вывод 4: RCC_LSCO4PH3-BOOT0PB8 — вывод 5: I2C1_SCL, TIM1_CH2N, TSC_G7_IO35PB8PB9 — вывод 6: I2C1_SDA, TIM1_CH3N, TSC_G7_IO46PB9NRST(PB11) — вывод 77NRST(PB11)VDDA — вывод 88VDDAPA0 — вывод 9: ADC1_IN5, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR9PA0PA1 — вывод 10: ADC1_IN6, I2C1_SMBA, SPI1_SCK, TIM2_CH210PA1PA2 — вывод 11: ADC1_IN7, RCC_LSCO, SYS_WKUP4, TIM2_CH311PA2PA3 — вывод 12: ADC1_IN8, TIM2_CH412PA3PA4 — вывод 13: ADC1_IN9, LPTIM2_OUT, SPI1_NSS13PA4PA5 — вывод 14: ADC1_IN10, LPTIM2_ETR, SPI1_MOSI, SPI1_SCK, TIM2_CH1, TIM2_ETR14PA5PA6 — вывод 15: ADC1_IN11, SPI1_MISO, TIM1_BKIN15PA6PA7 — вывод 16: ADC1_IN2, SPI1_MOSI, TIM1_CH1N16PA7PA8 — вывод 17: ADC1_IN3, LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CK17PA8PA9 — вывод 18: ADC1_IN4, I2C1_SCL, TIM1_CH2, USART1_TX18PA9PB2 — вывод 19: LPTIM1_OUT, RTC_OUT, SPI1_NSS19PB2VDD — вывод 2020VDDRF1 — вывод 21: RF_RF121RF1VSSRF — вывод 2222VSSRFVDDRF — вывод 2323VDDRFOSC_OUT — вывод 24: RCC_OSC_OUT24OSC_OUTOSC_IN — вывод 25: RCC_OSC_IN25OSC_INAT0 — вывод 2626AT0AT1 — вывод 2727AT1PB0 — вывод 28: RF_TX_MOD_EXT_PA28PB0PB1 — вывод 29: LPTIM2_IN129PB1PE4 — вывод 3030PE4VDD — вывод 3131VDDVSS — вывод 3232VSSVDD — вывод 3333VDDVDD — вывод 3434VDDVDD — вывод 3535VDDPA10 — вывод 36: I2C1_SDA, TIM1_CH3, TSC_G7_IO2, USART1_RX36PA10PA11 — вывод 37: ADC1_EXTI11, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS37PA11PA12 — вывод 38: SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS38PA12PA13 — вывод 39: SPI1_MOSI, SYS_JTMS-SWDIO, TSC_G7_IO139PA13VDD — вывод 4040VDDPA14 — вывод 41: I2C1_SMBA, LPTIM1_OUT, SPI1_NSS, SYS_JTCK-SWCLK41PA14PA15 — вывод 42: RCC_MCO, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR42PA15PB3 — вывод 43: SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS43PB3PB4 — вывод 44: SPI1_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTS, USART1_NSS44PB4PB5 — вывод 45: I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TSC_G2_IO2, USART1_CK45PB5PB6 — вывод 46: I2C1_SCL, LPTIM1_ETR, RCC_MCO, SPI1_NSS, TSC_G2_IO3, USART1_TX46PB6PB7 — вывод 47: I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM1_BKIN, TIM1_CH3, TSC_G2_IO4, USART1_RX47PB7VDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

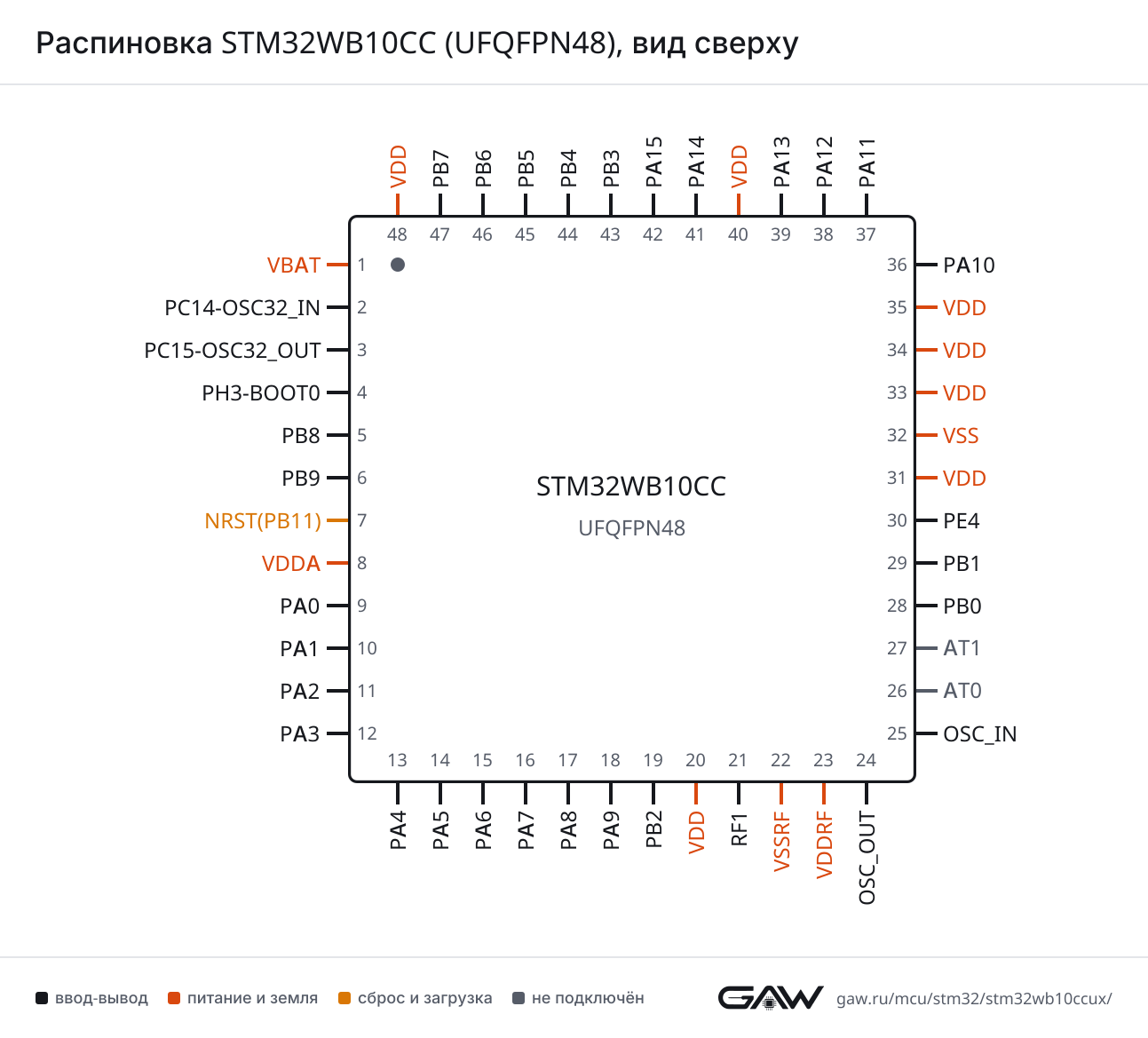

Распиновка STM32WB10CC (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1293 × 1169 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (17, AF7), PB5 (45, AF7)
CTSPA11 (37, AF7), PB4 (44, AF7)
DEPA12 (38, AF7), PB3 (43, AF7)
NSSPA11 (37, AF7), PB4 (44, AF7)
RTSPA12 (38, AF7), PB3 (43, AF7)
RXPA10 (36, AF7), PB7 (47, AF7)
TXPA9 (18, AF7), PB6 (46, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (15, AF5), PA11 (37, AF5), PB4 (44, AF5)
MOSIPA5 (14, AF4), PA7 (16, AF5), PA12 (38, AF5), PA13 (39, AF5), PB5 (45, AF5)
NSSPA4 (13, AF5), PB2 (19, AF5), PA14 (41, AF5), PA15 (42, AF5), PB6 (46, AF5)
SCKPA1 (10, AF5), PA5 (14, AF5), PB3 (43, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (5, AF4), PA9 (18, AF4), PB6 (46, AF4)
SDAPB9 (6, AF4), PA10 (36, AF4), PB7 (47, AF4)
SMBAPA1 (10, AF4), PA14 (41, AF4), PB5 (45, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (37)
IN2PA7 (16)
IN3PA8 (17)
IN4PA9 (18)
IN5PA0 (9)
IN6PA1 (10)
IN7PA2 (11)
IN8PA3 (12)
IN9PA4 (13)
IN10PA5 (14)
IN11PA6 (15)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (15, AF1), PB7 (47, AF3)
BKIN2PA11 (37, AF2)
CH1PA8 (17, AF1)
CH1NPA7 (16, AF1)
CH2PA9 (18, AF1)
CH2NPB8 (5, AF1)
CH3PA10 (36, AF1), PB7 (47, AF12)
CH3NPB9 (6, AF1)
CH4PA11 (37, AF1)
ETRPA12 (38, AF1)
TIM2CH1PA0 (9, AF1), PA5 (14, AF1), PA15 (42, AF1)
CH2PA1 (10, AF1), PB3 (43, AF1)
CH3PA2 (11, AF1)
CH4PA3 (12, AF1)
ETRPA0 (9, AF14), PA5 (14, AF2), PA15 (42, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (46, AF1)
IN1PB5 (45, AF1)
IN2PB7 (47, AF1)
OUTPB2 (19, AF1), PA14 (41, AF1)
LPTIM2ETRPA5 (14, AF14)
IN1PB1 (29, AF14)
OUTPA4 (13, AF14), PA8 (17, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPB2 (19, AF0)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (44, AF9)
G2_IO2PB5 (45, AF9)
G2_IO3PB6 (46, AF9)
G2_IO4PB7 (47, AF9)
G7_IO1PA13 (39, AF9)
G7_IO2PA10 (36, AF9)
G7_IO3PB8 (5, AF9)
G7_IO4PB9 (6, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (41, AF0)
JTDIPA15 (42, AF0)
JTDO-SWOPB3 (43, AF0)
JTMS-SWDIOPA13 (39, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPH3-BOOT0 (4, AF0), PA2 (11, AF0)
MCOPA8 (17, AF0), PA15 (42, AF6), PB6 (46, AF0)
OSC_INOSC_IN (25)
OSC_OUTOSC_OUT (24)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (9)
SYS_WKUP1PA0 (9)
SYS_WKUP4PA2 (11)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
4PH3-BOOT0ввод-выводRCC_LSCO (AF0)
5PB8ввод-выводI2C1_SCL (AF4), TIM1_CH2N (AF1), TSC_G7_IO3 (AF9)
6PB9ввод-выводI2C1_SDA (AF4), TIM1_CH3N (AF1), TSC_G7_IO4 (AF9)
7NRST(PB11)сброс—
8VDDAпитание—
9PA0ввод-выводADC1_IN5, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14)
10PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), SPI1_SCK (AF5), TIM2_CH2 (AF1)
11PA2ввод-выводADC1_IN7, RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1)
12PA3ввод-выводADC1_IN8, TIM2_CH4 (AF1)
13PA4ввод-выводADC1_IN9, LPTIM2_OUT (AF14), SPI1_NSS (AF5)
14PA5ввод-выводADC1_IN10, LPTIM2_ETR (AF14), SPI1_MOSI (AF4), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
15PA6ввод-выводADC1_IN11, SPI1_MISO (AF5), TIM1_BKIN (AF1)
16PA7ввод-выводADC1_IN2, SPI1_MOSI (AF5), TIM1_CH1N (AF1)
17PA8ввод-выводADC1_IN3, LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
18PA9ввод-выводADC1_IN4, I2C1_SCL (AF4), TIM1_CH2 (AF1), USART1_TX (AF7)
19PB2ввод-выводLPTIM1_OUT (AF1), RTC_OUT (AF0), SPI1_NSS (AF5)
20VDDпитание—
21RF1служебныйRF_RF1
22VSSRFпитание—
23VDDRFпитание—
24OSC_OUTслужебныйRCC_OSC_OUT
25OSC_INслужебныйRCC_OSC_IN
26AT0не подключён—
27AT1не подключён—
28PB0ввод-выводRF_TX_MOD_EXT_PA (AF6)
29PB1ввод-выводLPTIM2_IN1 (AF14)
30PE4ввод-вывод—
31VDDпитание—
32VSSпитание—
33VDDпитание—
34VDDпитание—
35VDDпитание—
36PA10ввод-выводI2C1_SDA (AF4), TIM1_CH3 (AF1), TSC_G7_IO2 (AF9), USART1_RX (AF7)
37PA11ввод-выводADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7)
38PA12ввод-выводSPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
39PA13ввод-выводSPI1_MOSI (AF5), SYS_JTMS-SWDIO (AF0), TSC_G7_IO1 (AF9)
40VDDпитание—
41PA14ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SPI1_NSS (AF5), SYS_JTCK-SWCLK (AF0)
42PA15ввод-выводRCC_MCO (AF6), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2)
43PB3ввод-выводSPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
44PB4ввод-выводSPI1_MISO (AF5), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
45PB5ввод-выводI2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TSC_G2_IO2 (AF9), USART1_CK (AF7)
46PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), RCC_MCO (AF0), SPI1_NSS (AF5), TSC_G2_IO3 (AF9), USART1_TX (AF7)
47PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM1_BKIN (AF3), TIM1_CH3 (AF12), TSC_G2_IO4 (AF9), USART1_RX (AF7)
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD20, 31, 33, 34, 35, 40, 48питание цифровой части и линий ввода-вывода
VDDA8питание аналоговой части: АЦП, ЦАП, генераторы
VDDRF23—
VSS32общий провод (земля)
VSSRF22—
NRST(PB11)7—
OSC_IN25вход генератора с внешним кварцевым резонатором
OSC_OUT24выход генератора с внешним кварцевым резонатором
RF121—
AT026—
AT127—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB10CCUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB10CCSTM32WB10CCUx320 КБ48 КБ

Линейка STM32WBx0 Value Line, семейство STM32WB, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WB30CESTM32WBx0 Value Line47 из 487: NRST(PB11) → NRSTтолько у этого: TSC; только у него: IRTIM, TIM16, TIM17; флеш-память до 320 и 512 КБ; ОЗУ 48 и 96 КБ
STM32WB50CGSTM32WBx0 Value Line47 из 487: NRST(PB11) → NRSTтолько у этого: TSC; только у него: IRTIM, TIM16, TIM17; флеш-память до 320 и 1024 КБ; ОЗУ 48 и 128 КБ
STM32WB15CCUxSTM32WBx544 из 4831: VDD → VFBSMPS; 32: VSS → VSSSMPS; 33: VDD → VLXSMPS; 34: VDD → VDDSMPSтолько у него: COMP1, LPUART1

Частые вопросы

На каких выводах USART1 у STM32WB10CC?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 18, AF7) или PB6 (вывод 46, AF7), USART1_RX — на PA10 (вывод 36, AF7) или PB7 (вывод 47, AF7).

Где у STM32WB10CC выводы SWD для программатора?

SWDIO — PA13 (вывод 39, AF0), SWCLK — PA14 (вывод 41, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB10CC?

I2C1_SCL — PB8 (вывод 5, AF4) или PA9 (вывод 18, AF4) или PB6 (вывод 46, AF4), I2C1_SDA — PB9 (вывод 6, AF4) или PA10 (вывод 36, AF4) или PB7 (вывод 47, AF4).

Сколько выводов ввода-вывода у STM32WB10CC в корпусе UFQFPN48?

30 из 48. Ещё 12 выводов заняты питанием и землёй, остальные 6 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WB10CC?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
