STM32WB15CCUxE в корпусе UFQFPN48: распиновка

STM32WB15CCUxE — микроконтроллер STM32WB на ядре Cortex-M4 с частотой до 64 МГц: 320 КБ флеш-памяти и 48 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 64 МГц
Флеш-память
320 КБ
ОЗУ
48 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
36
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WB15CCUxE в корпусе UFQFPN48, вид сверхуSTM32WB15CCUxEUFQFPN48, вид сверхуPC14-OSC32_IN — вывод 1: RCC_OSC32_IN1PC14-OSC32_INPC15-OSC32_OUT — вывод 2: RCC_OSC32_OUT2PC15-OSC32_OUTPB10 — вывод 3: TSC_G3_IO23PB10PH3-BOOT0 — вывод 4: RCC_LSCO4PH3-BOOT0PB8 — вывод 5: I2C1_SCL, TIM1_CH2N, TSC_G7_IO35PB8PB9 — вывод 6: I2C1_SDA, TIM1_CH3N, TSC_G7_IO46PB9NRST(PB11) — вывод 77NRST(PB11)VDDA — вывод 88VDDAPA0 — вывод 9: ADC1_IN5, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR9PA0PA1 — вывод 10: ADC1_IN6, COMP1_INP, I2C1_SMBA, SPI1_SCK, TIM2_CH210PA1PA2 — вывод 11: ADC1_IN7, LPUART1_TX, RCC_LSCO, SYS_WKUP4, TIM2_CH311PA2PA3 — вывод 12: ADC1_IN8, LPUART1_RX, TIM2_CH412PA3PB12 — вывод 13: TIM2_CH2, TSC_G1_IO113PB12PA4 — вывод 14: ADC1_IN9, COMP1_INM, LPTIM2_OUT, SPI1_NSS14PA4PA5 — вывод 15: ADC1_IN10, COMP1_INM, LPTIM2_ETR, SPI1_MOSI, SPI1_SCK, TIM2_CH1, TIM2_ETR15PA5PA6 — вывод 16: ADC1_IN11, LPUART1_CTS, SPI1_MISO, TIM1_BKIN16PA6PA7 — вывод 17: ADC1_IN2, SPI1_MOSI, TIM1_CH1N17PA7PA8 — вывод 18: ADC1_IN3, LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: ADC1_IN4, COMP1_INM, I2C1_SCL, TIM1_CH2, USART1_TX19PA9PB2 — вывод 20: COMP1_INP, LPTIM1_OUT, RTC_OUT, SPI1_NSS20PB2VDD — вывод 2121VDDRF1 — вывод 22: RF_RF122RF1VDDRF — вывод 2323VDDRFOSC_OUT — вывод 24: RCC_OSC_OUT24OSC_OUTOSC_IN — вывод 25: RCC_OSC_IN25OSC_INAT0 — вывод 2626AT0AT1 — вывод 2727AT1PB0 — вывод 28: COMP1_OUT, RF_TX_MOD_EXT_PA28PB0PB1 — вывод 29: LPTIM2_IN1, LPUART1_DE, LPUART1_RTS29PB1PB13 — вывод 30: TIM2_CH3, TSC_G1_IO230PB13PE4 — вывод 3131PE4VFBSMPS — вывод 3232VFBSMPSVDDSMPS — вывод 3333VDDSMPSPB14 — вывод 34: TIM1_CH134PB14PB15 — вывод 35: TIM2_CH135PB15PA10 — вывод 36: I2C1_SDA, TIM1_CH3, TSC_G7_IO2, USART1_RX36PA10PA11 — вывод 37: ADC1_EXTI11, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS37PA11PA12 — вывод 38: LPUART1_RX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS38PA12PA13 — вывод 39: SPI1_MOSI, SYS_JTMS-SWDIO, TSC_G7_IO139PA13PC1 — вывод 40: TSC_G3_IO340PC1PA14 — вывод 41: I2C1_SMBA, LPTIM1_OUT, SPI1_NSS, SYS_JTCK-SWCLK41PA14PA15 — вывод 42: RCC_MCO, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO142PA15PB3 — вывод 43: SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS43PB3PB4 — вывод 44: SPI1_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTS, USART1_NSS44PB4PB5 — вывод 45: I2C1_SMBA, LPTIM1_IN1, LPUART1_TX, SPI1_MOSI, TSC_G2_IO2, USART1_CK45PB5PB6 — вывод 46: I2C1_SCL, LPTIM1_ETR, RCC_MCO, SPI1_NSS, TSC_G2_IO3, USART1_TX46PB6PB7 — вывод 47: I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM1_BKIN, TIM1_CH3, TSC_G2_IO4, USART1_RX47PB7VDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

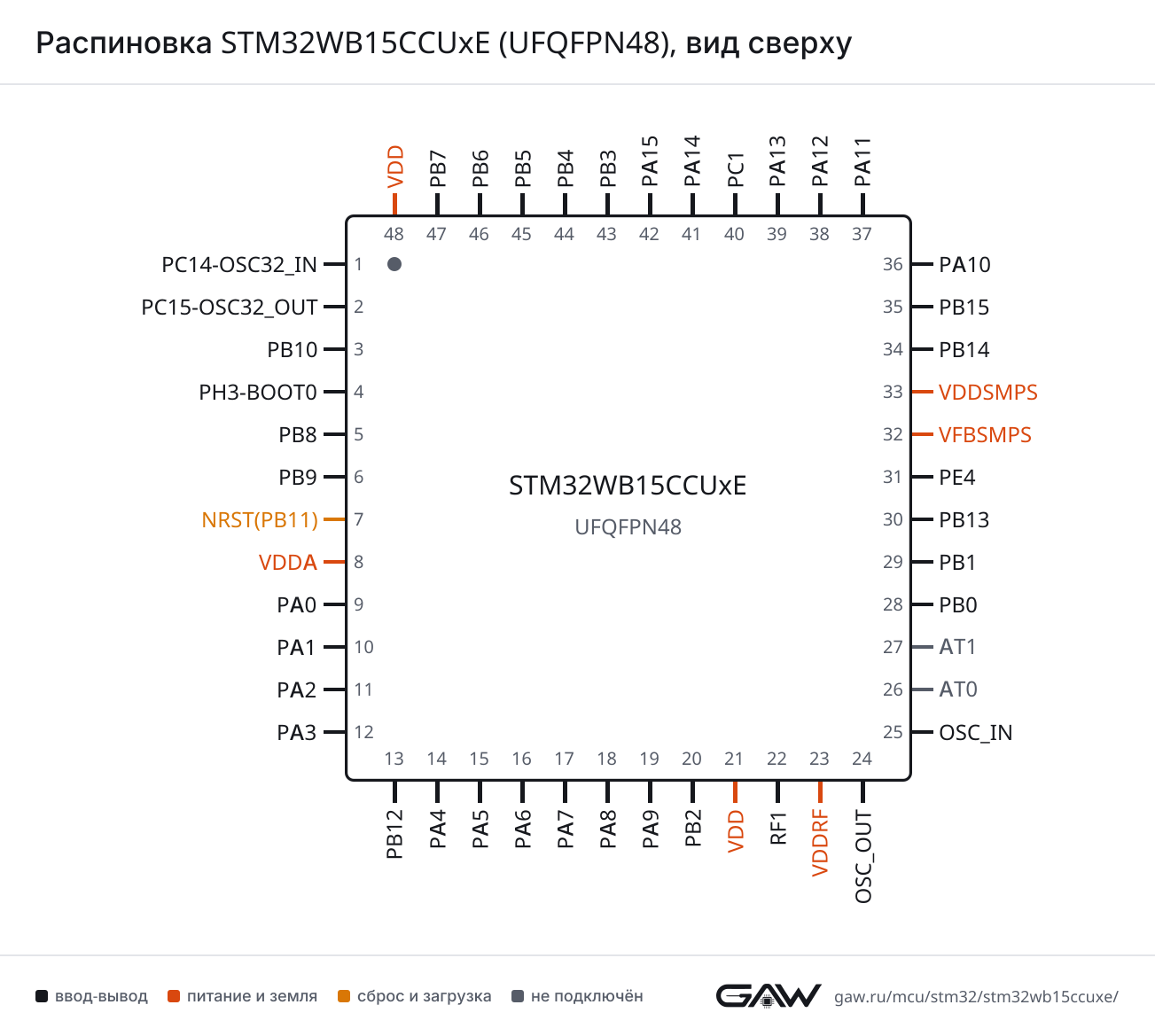

Распиновка STM32WB15CCUxE (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1303 × 1169 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF7), PB5 (45, AF7)
CTSPA11 (37, AF7), PB4 (44, AF7)
DEPA12 (38, AF7), PB3 (43, AF7)
NSSPA11 (37, AF7), PB4 (44, AF7)
RTSPA12 (38, AF7), PB3 (43, AF7)
RXPA10 (36, AF7), PB7 (47, AF7)
TXPA9 (19, AF7), PB6 (46, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (16, AF8)
DEPB1 (29, AF8)
RTSPB1 (29, AF8)
RXPA3 (12, AF8), PA12 (38, AF8)
TXPA2 (11, AF8), PB5 (45, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PA11 (37, AF5), PB4 (44, AF5)
MOSIPA5 (15, AF4), PA7 (17, AF5), PA12 (38, AF5), PA13 (39, AF5), PB5 (45, AF5)
NSSPA4 (14, AF5), PB2 (20, AF5), PA14 (41, AF5), PA15 (42, AF5), PB6 (46, AF5)
SCKPA1 (10, AF5), PA5 (15, AF5), PB3 (43, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (5, AF4), PA9 (19, AF4), PB6 (46, AF4)
SDAPB9 (6, AF4), PA10 (36, AF4), PB7 (47, AF4)
SMBAPA1 (10, AF4), PA14 (41, AF4), PB5 (45, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (37)
IN2PA7 (17)
IN3PA8 (18)
IN4PA9 (19)
IN5PA0 (9)
IN6PA1 (10)
IN7PA2 (11)
IN8PA3 (12)
IN9PA4 (14)
IN10PA5 (15)
IN11PA6 (16)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (9), PA4 (14), PA5 (15), PA9 (19)
INPPA1 (10), PB2 (20)
OUTPA0 (9, AF12), PB0 (28, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF1), PB7 (47, AF3)
BKIN2PA11 (37, AF2)
CH1PA8 (18, AF1), PB14 (34, AF1)
CH1NPA7 (17, AF1)
CH2PA9 (19, AF1)
CH2NPB8 (5, AF1)
CH3PA10 (36, AF1), PB7 (47, AF12)
CH3NPB9 (6, AF1)
CH4PA11 (37, AF1)
ETRPA12 (38, AF1)
TIM2CH1PA0 (9, AF1), PA5 (15, AF1), PB15 (35, AF1), PA15 (42, AF1)
CH2PA1 (10, AF1), PB12 (13, AF1), PB3 (43, AF1)
CH3PA2 (11, AF1), PB13 (30, AF1)
CH4PA3 (12, AF1)
ETRPA0 (9, AF14), PA5 (15, AF2), PA15 (42, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (46, AF1)
IN1PB5 (45, AF1)
IN2PB7 (47, AF1)
OUTPB2 (20, AF1), PA14 (41, AF1)
LPTIM2ETRPA5 (15, AF14)
IN1PB1 (29, AF14)
OUTPA4 (14, AF14), PA8 (18, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPB2 (20, AF0)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (13, AF9)
G1_IO2PB13 (30, AF9)
G2_IO1PB4 (44, AF9)
G2_IO2PB5 (45, AF9)
G2_IO3PB6 (46, AF9)
G2_IO4PB7 (47, AF9)
G3_IO1PA15 (42, AF9)
G3_IO2PB10 (3, AF9)
G3_IO3PC1 (40, AF9)
G7_IO1PA13 (39, AF9)
G7_IO2PA10 (36, AF9)
G7_IO3PB8 (5, AF9)
G7_IO4PB9 (6, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (41, AF0)
JTDIPA15 (42, AF0)
JTDO-SWOPB3 (43, AF0)
JTMS-SWDIOPA13 (39, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPH3-BOOT0 (4, AF0), PA2 (11, AF0)
MCOPA8 (18, AF0), PA15 (42, AF6), PB6 (46, AF0)
OSC_INOSC_IN (25)
OSC_OUTOSC_OUT (24)
OSC32_INPC14-OSC32_IN (1)
OSC32_OUTPC15-OSC32_OUT (2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (9)
SYS_WKUP1PA0 (9)
SYS_WKUP4PA2 (11)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PC14-OSC32_INввод-выводRCC_OSC32_IN
2PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
3PB10ввод-выводTSC_G3_IO2 (AF9)
4PH3-BOOT0ввод-выводRCC_LSCO (AF0)
5PB8ввод-выводI2C1_SCL (AF4), TIM1_CH2N (AF1), TSC_G7_IO3 (AF9)
6PB9ввод-выводI2C1_SDA (AF4), TIM1_CH3N (AF1), TSC_G7_IO4 (AF9)
7NRST(PB11)сброс—
8VDDAпитание—
9PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14)
10PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), SPI1_SCK (AF5), TIM2_CH2 (AF1)
11PA2ввод-выводADC1_IN7, LPUART1_TX (AF8), RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1)
12PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), TIM2_CH4 (AF1)
13PB12ввод-выводTIM2_CH2 (AF1), TSC_G1_IO1 (AF9)
14PA4ввод-выводADC1_IN9, COMP1_INM, LPTIM2_OUT (AF14), SPI1_NSS (AF5)
15PA5ввод-выводADC1_IN10, COMP1_INM, LPTIM2_ETR (AF14), SPI1_MOSI (AF4), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
16PA6ввод-выводADC1_IN11, LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM1_BKIN (AF1)
17PA7ввод-выводADC1_IN2, SPI1_MOSI (AF5), TIM1_CH1N (AF1)
18PA8ввод-выводADC1_IN3, LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
19PA9ввод-выводADC1_IN4, COMP1_INM, I2C1_SCL (AF4), TIM1_CH2 (AF1), USART1_TX (AF7)
20PB2ввод-выводCOMP1_INP, LPTIM1_OUT (AF1), RTC_OUT (AF0), SPI1_NSS (AF5)
21VDDпитание—
22RF1служебныйRF_RF1
23VDDRFпитание—
24OSC_OUTслужебныйRCC_OSC_OUT
25OSC_INслужебныйRCC_OSC_IN
26AT0не подключён—
27AT1не подключён—
28PB0ввод-выводCOMP1_OUT (AF12), RF_TX_MOD_EXT_PA (AF6)
29PB1ввод-выводLPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8)
30PB13ввод-выводTIM2_CH3 (AF1), TSC_G1_IO2 (AF9)
31PE4ввод-вывод—
32VFBSMPSпитание—
33VDDSMPSпитание—
34PB14ввод-выводTIM1_CH1 (AF1)
35PB15ввод-выводTIM2_CH1 (AF1)
36PA10ввод-выводI2C1_SDA (AF4), TIM1_CH3 (AF1), TSC_G7_IO2 (AF9), USART1_RX (AF7)
37PA11ввод-выводADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7)
38PA12ввод-выводLPUART1_RX (AF8), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
39PA13ввод-выводSPI1_MOSI (AF5), SYS_JTMS-SWDIO (AF0), TSC_G7_IO1 (AF9)
40PC1ввод-выводTSC_G3_IO3 (AF9)
41PA14ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SPI1_NSS (AF5), SYS_JTCK-SWCLK (AF0)
42PA15ввод-выводRCC_MCO (AF6), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9)
43PB3ввод-выводSPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
44PB4ввод-выводSPI1_MISO (AF5), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
45PB5ввод-выводI2C1_SMBA (AF4), LPTIM1_IN1 (AF1), LPUART1_TX (AF8), SPI1_MOSI (AF5), TSC_G2_IO2 (AF9), USART1_CK (AF7)
46PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), RCC_MCO (AF0), SPI1_NSS (AF5), TSC_G2_IO3 (AF9), USART1_TX (AF7)
47PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM1_BKIN (AF3), TIM1_CH3 (AF12), TSC_G2_IO4 (AF9), USART1_RX (AF7)
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD21, 48питание цифровой части и линий ввода-вывода
VDDA8питание аналоговой части: АЦП, ЦАП, генераторы
VDDRF23—
VDDSMPS33—
VFBSMPS32—
NRST(PB11)7—
OSC_IN25вход генератора с внешним кварцевым резонатором
OSC_OUT24выход генератора с внешним кварцевым резонатором
RF122—
AT026—
AT127—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB15CCUxE. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB15CCSTM32WB15CCUxE320 КБ48 КБ

Линейка STM32WBx5, семейство STM32WB, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе UFQFPN48, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32WB15CCUxE?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 46, AF7), USART1_RX — на PA10 (вывод 36, AF7) или PB7 (вывод 47, AF7).

Где у STM32WB15CCUxE выводы SWD для программатора?

SWDIO — PA13 (вывод 39, AF0), SWCLK — PA14 (вывод 41, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB15CCUxE?

I2C1_SCL — PB8 (вывод 5, AF4) или PA9 (вывод 19, AF4) или PB6 (вывод 46, AF4), I2C1_SDA — PB9 (вывод 6, AF4) или PA10 (вывод 36, AF4) или PB7 (вывод 47, AF4).

Сколько выводов ввода-вывода у STM32WB15CCUxE в корпусе UFQFPN48?

36 из 48. Ещё 6 выводов заняты питанием и землёй, остальные 6 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WB15CCUxE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
