STM32WB15CC в корпусе WLCSP49: распиновка

STM32WB15CC — микроконтроллер STM32WB на ядре Cortex-M4 с частотой до 64 МГц: 320 КБ флеш-памяти и 48 КБ ОЗУ. Корпус WLCSP49 — 49 шариков, из них 26 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 64 МГц
Флеш-память
320 КБ
ОЗУ
48 КБ
Корпус
WLCSP49, 49 шариков
Линий ввода-вывода
26
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WB15CC в корпусе WLCSP49, вид сверхуABCDEFG1234567VDDSMPS — шарик A1VDDSMPSPA11 — шарик A2: ADC1_EXTI11, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSSPA11PA12 — шарик A3: LPUART1_RX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTSPA12VDD — шарик A4VDDPB5 — шарик A5: I2C1_SMBA, LPTIM1_IN1, LPUART1_TX, SPI1_MOSI, TSC_G2_IO2, USART1_CKPB5PB7 — шарик A6: I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM1_BKIN, TIM1_CH3, TSC_G2_IO4, USART1_RXPB7PC14-OSC32_IN — шарик A7: RCC_OSC32_INPC14VLXSMPS — шарик B1VLXSMPSPA13 — шарик B2: SPI1_MOSI, SYS_JTMS-SWDIO, TSC_G7_IO1PA13PA14 — шарик B3: I2C1_SMBA, LPTIM1_OUT, SPI1_NSS, SYS_JTCK-SWCLKPA14PB4 — шарик B4: SPI1_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTS, USART1_NSSPB4PB6 — шарик B5: I2C1_SCL, LPTIM1_ETR, RCC_MCO, SPI1_NSS, TSC_G2_IO3, USART1_TXPB6PH3-BOOT0 — шарик B6: RCC_LSCOPH3PC15-OSC32_OUT — шарик B7: RCC_OSC32_OUTPC15VSSSMPS — шарик C1VSSSMPSPA10 — шарик C2: I2C1_SDA, TIM1_CH3, TSC_G7_IO2, USART1_RXPA10VSS — шарик C3VSSPA0 — шарик C4: ADC1_IN5, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETRPA0VBAT — шарик C5VBATPB8 — шарик C6: I2C1_SCL, TIM1_CH2N, TSC_G7_IO3PB8NRST(PB11) — шарик C7NRST(PB11)VDD — шарик D1VDDVFBSMPS — шарик D2VFBSMPSPA9 — шарик D3: ADC1_IN4, COMP1_INM, I2C1_SCL, TIM1_CH2, USART1_TXPA9PA5 — шарик D4: ADC1_IN10, COMP1_INM, LPTIM2_ETR, SPI1_MOSI, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA3 — шарик D5: ADC1_IN8, LPUART1_RX, TIM2_CH4PA3VSS — шарик D6VSSVDD — шарик D7VDDPB1 — шарик E1: LPTIM2_IN1, LPUART1_DE, LPUART1_RTSPB1PB0 — шарик E2: COMP1_OUT, RF_TX_MOD_EXT_PAPB0AT0 — шарик E3AT0PB2 — шарик E4: COMP1_INP, LPTIM1_OUT, RTC_OUT, SPI1_NSSPB2PA7 — шарик E5: ADC1_IN2, SPI1_MOSI, TIM1_CH1NPA7PA2 — шарик E6: ADC1_IN7, LPUART1_TX, RCC_LSCO, SYS_WKUP4, TIM2_CH3PA2VDDA — шарик E7VDDAOSC_IN — шарик F1: RCC_OSC_INOSC_INOSC_OUT — шарик F2: RCC_OSC_OUTOSCOUTAT1 — шарик F3AT1VSSRF — шарик F4VSSRFVSS — шарик F5VSSPA6 — шарик F6: ADC1_IN11, LPUART1_CTS, SPI1_MISO, TIM1_BKINPA6PA1 — шарик F7: ADC1_IN6, COMP1_INP, I2C1_SMBA, SPI1_SCK, TIM2_CH2PA1VSSRF — шарик G1VSSRFVDDRF — шарик G2VDDRFVSSRF — шарик G3VSSRFRF1 — шарик G4: RF_RF1RF1VDD — шарик G5VDDPA8 — шарик G6: ADC1_IN3, LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CKPA8PA4 — шарик G7: ADC1_IN9, COMP1_INM, LPTIM2_OUT, SPI1_NSSPA4WLCSP49, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

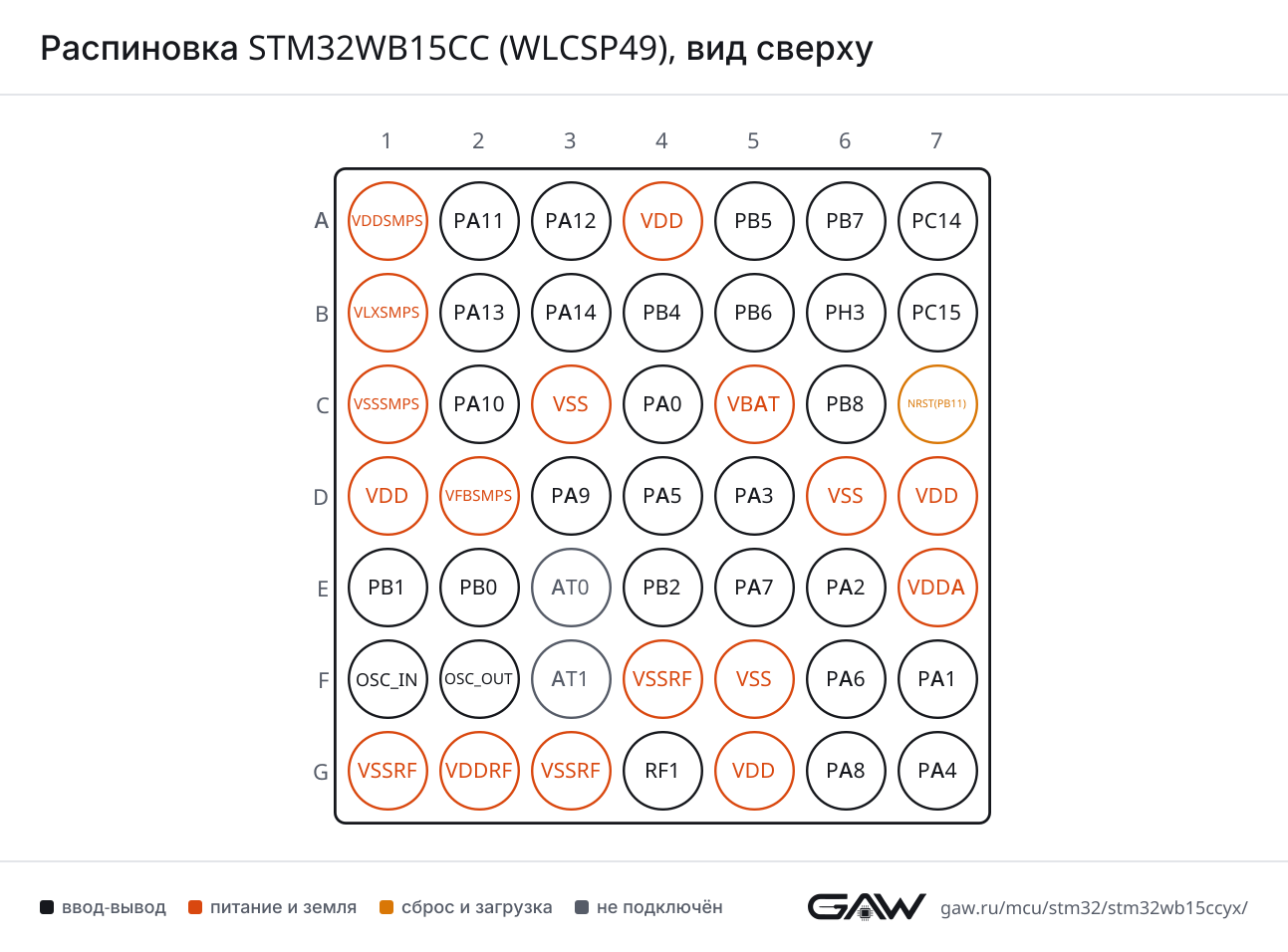

Распиновка STM32WB15CC (WLCSP49), вид сверхуРаспиновка WLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (A5, AF7), PA8 (G6, AF7)
CTSPA11 (A2, AF7), PB4 (B4, AF7)
DEPA12 (A3, AF7)
NSSPA11 (A2, AF7), PB4 (B4, AF7)
RTSPA12 (A3, AF7)
RXPB7 (A6, AF7), PA10 (C2, AF7)
TXPB6 (B5, AF7), PA9 (D3, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (F6, AF8)
DEPB1 (E1, AF8)
RTSPB1 (E1, AF8)
RXPA12 (A3, AF8), PA3 (D5, AF8)
TXPB5 (A5, AF8), PA2 (E6, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (A2, AF5), PB4 (B4, AF5), PA6 (F6, AF5)
MOSIPA12 (A3, AF5), PB5 (A5, AF5), PA13 (B2, AF5), PA5 (D4, AF4), PA7 (E5, AF5)
NSSPA14 (B3, AF5), PB6 (B5, AF5), PB2 (E4, AF5), PA4 (G7, AF5)
SCKPA5 (D4, AF5), PA1 (F7, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B5, AF4), PB8 (C6, AF4), PA9 (D3, AF4)
SDAPB7 (A6, AF4), PA10 (C2, AF4)
SMBAPB5 (A5, AF4), PA14 (B3, AF4), PA1 (F7, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (A2)
IN2PA7 (E5)
IN3PA8 (G6)
IN4PA9 (D3)
IN5PA0 (C4)
IN6PA1 (F7)
IN7PA2 (E6)
IN8PA3 (D5)
IN9PA4 (G7)
IN10PA5 (D4)
IN11PA6 (F6)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (C4), PA9 (D3), PA5 (D4), PA4 (G7)
INPPB2 (E4), PA1 (F7)
OUTPA0 (C4, AF12), PB0 (E2, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB7 (A6, AF3), PA6 (F6, AF1)
BKIN2PA11 (A2, AF2)
CH1PA8 (G6, AF1)
CH1NPA7 (E5, AF1)
CH2PA9 (D3, AF1)
CH2NPB8 (C6, AF1)
CH3PB7 (A6, AF12), PA10 (C2, AF1)
CH4PA11 (A2, AF1)
ETRPA12 (A3, AF1)
TIM2CH1PA0 (C4, AF1), PA5 (D4, AF1)
CH2PA1 (F7, AF1)
CH3PA2 (E6, AF1)
CH4PA3 (D5, AF1)
ETRPA0 (C4, AF14), PA5 (D4, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B5, AF1)
IN1PB5 (A5, AF1)
IN2PB7 (A6, AF1)
OUTPA14 (B3, AF1), PB2 (E4, AF1)
LPTIM2ETRPA5 (D4, AF14)
IN1PB1 (E1, AF14)
OUTPA8 (G6, AF14), PA4 (G7, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPB2 (E4, AF0)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (B4, AF9)
G2_IO2PB5 (A5, AF9)
G2_IO3PB6 (B5, AF9)
G2_IO4PB7 (A6, AF9)
G7_IO1PA13 (B2, AF9)
G7_IO2PA10 (C2, AF9)
G7_IO3PB8 (C6, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (B3, AF0)
JTMS-SWDIOPA13 (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPH3-BOOT0 (B6, AF0), PA2 (E6, AF0)
MCOPB6 (B5, AF0), PA8 (G6, AF0)
OSC_INOSC_IN (F1)
OSC_OUTOSC_OUT (F2)
OSC32_INPC14-OSC32_IN (A7)
OSC32_OUTPC15-OSC32_OUT (B7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (C4)
SYS_WKUP1PA0 (C4)
SYS_WKUP4PA2 (E6)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 49 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDSMPSпитание—
A2PA11ввод-выводADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7)
A3PA12ввод-выводLPUART1_RX (AF8), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A4VDDпитание—
A5PB5ввод-выводI2C1_SMBA (AF4), LPTIM1_IN1 (AF1), LPUART1_TX (AF8), SPI1_MOSI (AF5), TSC_G2_IO2 (AF9), USART1_CK (AF7)
A6PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM1_BKIN (AF3), TIM1_CH3 (AF12), TSC_G2_IO4 (AF9), USART1_RX (AF7)
A7PC14-OSC32_INввод-выводRCC_OSC32_IN
B1VLXSMPSпитание—
B2PA13ввод-выводSPI1_MOSI (AF5), SYS_JTMS-SWDIO (AF0), TSC_G7_IO1 (AF9)
B3PA14ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SPI1_NSS (AF5), SYS_JTCK-SWCLK (AF0)
B4PB4ввод-выводSPI1_MISO (AF5), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
B5PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), RCC_MCO (AF0), SPI1_NSS (AF5), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B6PH3-BOOT0ввод-выводRCC_LSCO (AF0)
B7PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
C1VSSSMPSпитание—
C2PA10ввод-выводI2C1_SDA (AF4), TIM1_CH3 (AF1), TSC_G7_IO2 (AF9), USART1_RX (AF7)
C3VSSпитание—
C4PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14)
C5VBATпитание—
C6PB8ввод-выводI2C1_SCL (AF4), TIM1_CH2N (AF1), TSC_G7_IO3 (AF9)
C7NRST(PB11)сброс—
D1VDDпитание—
D2VFBSMPSпитание—
D3PA9ввод-выводADC1_IN4, COMP1_INM, I2C1_SCL (AF4), TIM1_CH2 (AF1), USART1_TX (AF7)
D4PA5ввод-выводADC1_IN10, COMP1_INM, LPTIM2_ETR (AF14), SPI1_MOSI (AF4), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
D5PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), TIM2_CH4 (AF1)
D6VSSпитание—
D7VDDпитание—
E1PB1ввод-выводLPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8)
E2PB0ввод-выводCOMP1_OUT (AF12), RF_TX_MOD_EXT_PA (AF6)
E3AT0не подключён—
E4PB2ввод-выводCOMP1_INP, LPTIM1_OUT (AF1), RTC_OUT (AF0), SPI1_NSS (AF5)
E5PA7ввод-выводADC1_IN2, SPI1_MOSI (AF5), TIM1_CH1N (AF1)
E6PA2ввод-выводADC1_IN7, LPUART1_TX (AF8), RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1)
E7VDDAпитание—
F1OSC_INслужебныйRCC_OSC_IN
F2OSC_OUTслужебныйRCC_OSC_OUT
F3AT1не подключён—
F4VSSRFпитание—
F5VSSпитание—
F6PA6ввод-выводADC1_IN11, LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM1_BKIN (AF1)
F7PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), SPI1_SCK (AF5), TIM2_CH2 (AF1)
G1VSSRFпитание—
G2VDDRFпитание—
G3VSSRFпитание—
G4RF1служебныйRF_RF1
G5VDDпитание—
G6PA8ввод-выводADC1_IN3, LPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
G7PA4ввод-выводADC1_IN9, COMP1_INM, LPTIM2_OUT (AF14), SPI1_NSS (AF5)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC5резервное питание: часы реального времени и резервные регистры
VDDA4, D1, D7, G5питание цифровой части и линий ввода-вывода
VDDAE7питание аналоговой части: АЦП, ЦАП, генераторы
VDDRFG2—
VDDSMPSA1—
VFBSMPSD2—
VLXSMPSB1—
VSSC3, D6, F5общий провод (земля)
VSSRFF4, G1, G3—
VSSSMPSC1—
NRST(PB11)C7—
OSC_INF1вход генератора с внешним кварцевым резонатором
OSC_OUTF2выход генератора с внешним кварцевым резонатором
RF1G4—
AT0E3—
AT1F3—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB15CCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB15CCSTM32WB15CCYx320 КБ48 КБ

Линейка STM32WBx5, семейство STM32WB, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP49, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32WB15CC?

В корпусе WLCSP49 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D3, AF7), USART1_RX — на PB7 (шарик A6, AF7) или PA10 (шарик C2, AF7).

Где у STM32WB15CC выводы SWD для программатора?

SWDIO — PA13 (шарик B2, AF0), SWCLK — PA14 (шарик B3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB15CC?

I2C1_SCL — PB6 (шарик B5, AF4) или PB8 (шарик C6, AF4) или PA9 (шарик D3, AF4), I2C1_SDA — PB7 (шарик A6, AF4) или PA10 (шарик C2, AF4).

Сколько выводов ввода-вывода у STM32WB15CC в корпусе WLCSP49?

26 из 49. Ещё 17 выводов заняты питанием и землёй, остальные 6 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WB15CC?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
