STM32WB35CC и STM32WB35CE в корпусе UFQFPN48: распиновка

STM32WB35CC и STM32WB35CE — микроконтроллеры STM32WB на ядре Cortex-M4: 256 и 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 30 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Флеш-память
256 и 512 КБ
ОЗУ
96 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
30

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WB35CC, STM32WB35CE в корпусе UFQFPN48, вид сверхуSTM32WB35CCSTM32WB35CEUFQFPN48, вид сверхуVBAT — вывод 11VBATPC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: ADC1_EXTI15, RCC_OSC32_OUT3PC15-OSC32_OUTPH3-BOOT0 — вывод 4: RCC_LSCO4PH3-BOOT0PB8 — вывод 5: I2C1_SCL, QUADSPI_BK1_IO1, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_CH2N5PB8PB9 — вывод 6: I2C1_SDA, IR_OUT, QUADSPI_BK1_IO0, SAI1_D2, SAI1_FS_A, TIM17_CH1, TIM1_CH3N6PB9NRST — вывод 77NRSTVDDA — вывод 88VDDAPA0 — вывод 9: ADC1_IN5, COMP1_INM, COMP1_OUT, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR9PA0PA1 — вывод 10: ADC1_IN6, COMP1_INP, I2C1_SMBA, SPI1_SCK, TIM2_CH210PA1PA2 — вывод 11: ADC1_IN7, COMP2_INM, COMP2_OUT, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM2_CH311PA2PA3 — вывод 12: ADC1_IN8, COMP2_INP, LPUART1_RX, QUADSPI_CLK, SAI1_CK1, SAI1_MCLK_A, TIM2_CH412PA3PA4 — вывод 13: ADC1_IN9, COMP1_INM, COMP2_INM, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS13PA4PA5 — вывод 14: ADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR, SAI1_SD_B, SPI1_SCK, TIM2_CH1, TIM2_ETR14PA5PA6 — вывод 15: ADC1_IN11, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN15PA6PA7 — вывод 16: ADC1_IN12, COMP2_OUT, I2C3_SCL, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N16PA7PA8 — вывод 17: ADC1_IN15, LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK17PA8PA9 — вывод 18: ADC1_IN16, COMP1_INM, I2C1_SCL, SAI1_D2, SAI1_FS_A, TIM1_CH2, USART1_TX18PA9PB2 — вывод 19: COMP1_INP, I2C3_SMBA, LPTIM1_OUT, RTC_OUT2, SAI1_EXTCLK, SPI1_NSS19PB2VDD — вывод 2020VDDRF1 — вывод 21: RF_RF121RF1VSSRF — вывод 2222VSSRFVDDRF — вывод 2323VDDRFOSC_OUT — вывод 24: RCC_OSC_OUT24OSC_OUTOSC_IN — вывод 25: RCC_OSC_IN25OSC_INAT0 — вывод 2626AT0AT1 — вывод 2727AT1PB0 — вывод 28: COMP1_OUT, RF_TX_MOD_EXT_PA28PB0PB1 — вывод 29: LPTIM2_IN1, LPUART1_DE, LPUART1_RTS29PB1PE4 — вывод 3030PE4VFBSMPS — вывод 3131VFBSMPSVSSSMPS — вывод 3232VSSSMPSVLXSMPS — вывод 3333VLXSMPSVDDSMPS — вывод 3434VDDSMPSVDD — вывод 3535VDDPA10 — вывод 36: CRS_SYNC, I2C1_SDA, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX36PA10PA11 — вывод 37: ADC1_EXTI11, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM37PA11PA12 — вывод 38: LPUART1_RX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP38PA12PA13 — вывод 39: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_NOE39PA13VDDUSB — вывод 4040VDDUSBPA14 — вывод 41: I2C1_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK41PA14PA15 — вывод 42: ADC1_EXTI15, RCC_MCO, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR42PA15PB3 — вывод 43: COMP2_INM, SAI1_SCK_B, SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS43PB3PB4 — вывод 44: COMP2_INP, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SYS_JTRST, TIM17_BKIN, USART1_CTS, USART1_NSS44PB4PB5 — вывод 45: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, LPUART1_TX, SAI1_SD_B, SPI1_MOSI, TIM16_BKIN, USART1_CK45PB5PB6 — вывод 46: COMP2_INP, I2C1_SCL, LPTIM1_ETR, RCC_MCO, SAI1_FS_B, TIM16_CH1N, USART1_TX46PB6PB7 — вывод 47: COMP2_INM, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM1_BKIN, USART1_RX47PB7VDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

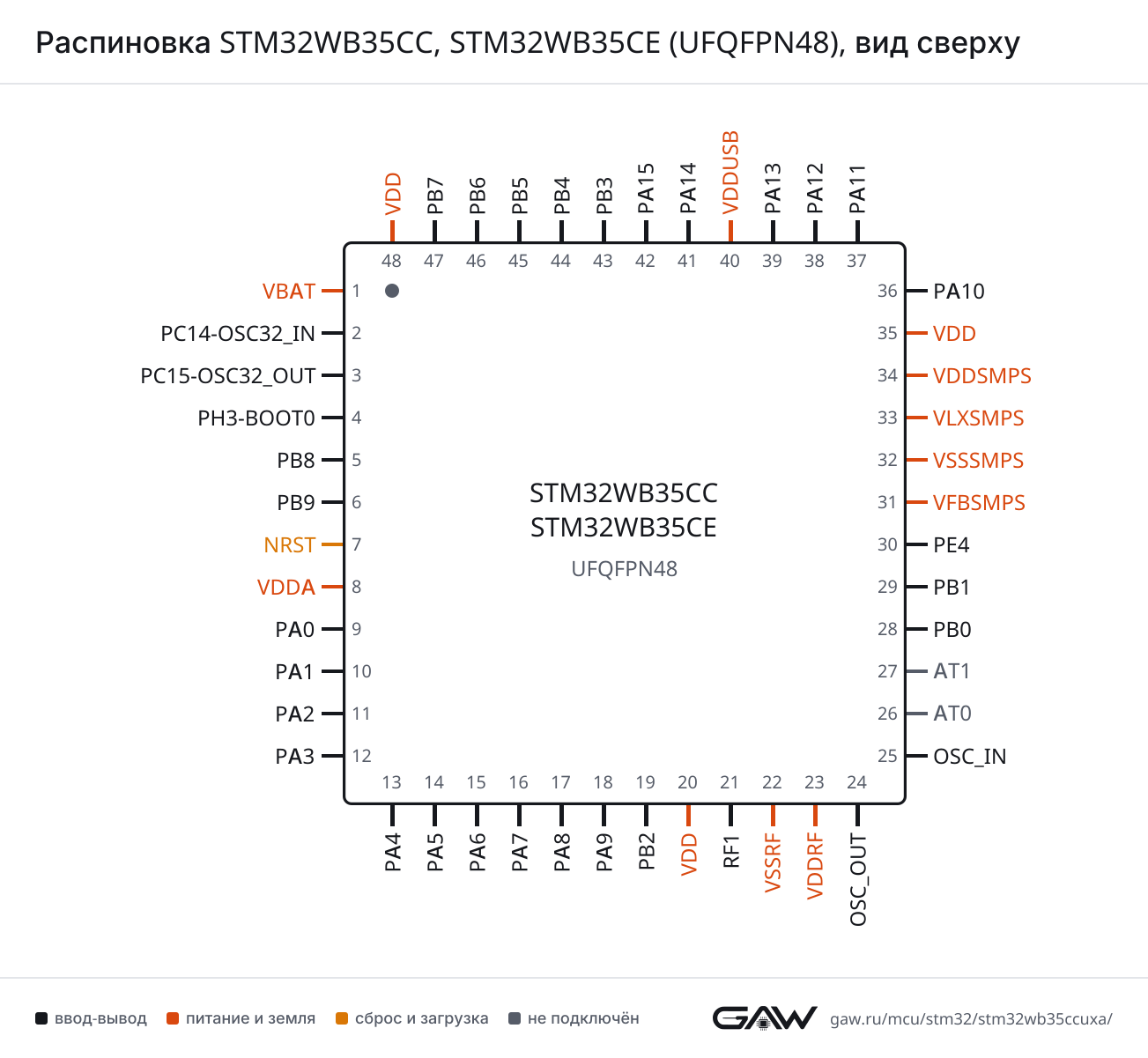

Распиновка STM32WB35CC, STM32WB35CE (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1303 × 1201 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (17, AF7), PB5 (45, AF7)
CTSPA11 (37, AF7), PB4 (44, AF7)
DEPA12 (38, AF7), PB3 (43, AF7)
NSSPA11 (37, AF7), PB4 (44, AF7)
RTSPA12 (38, AF7), PB3 (43, AF7)
RXPA10 (36, AF7), PB7 (47, AF7)
TXPA9 (18, AF7), PB6 (46, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (15, AF8)
DEPB1 (29, AF8)
RTSPB1 (29, AF8)
RXPA3 (12, AF8), PA12 (38, AF8)
TXPA2 (11, AF8), PB5 (45, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (15, AF5), PA11 (37, AF5), PB4 (44, AF5)
MOSIPA7 (16, AF5), PA12 (38, AF5), PB5 (45, AF5)
NSSPA4 (13, AF5), PB2 (19, AF5), PA15 (42, AF5)
SCKPA1 (10, AF5), PA5 (14, AF5), PB3 (43, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (5, AF4), PA9 (18, AF4), PB6 (46, AF4)
SDAPB9 (6, AF4), PA10 (36, AF4), PB7 (47, AF4)
SMBAPA1 (10, AF4), PA14 (41, AF4), PB5 (45, AF4)
I2C3SCLPA7 (16, AF4)
SDAPB4 (44, AF4)
SMBAPB2 (19, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (37, AF10)
DPPA12 (38, AF10)
NOEPA13 (39, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB9 (6, AF10)
BK1_IO1PB8 (5, AF10)
BK1_IO2PA7 (16, AF10)
BK1_IO3PA6 (15, AF10)
BK1_NCSPA2 (11, AF10)
CLKPA3 (12, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (5, AF3), PA3 (12, AF3)
CK2PA8 (17, AF3)
D1PA10 (36, AF3)
D2PB9 (6, AF3), PA9 (18, AF3)
EXTCLKPA0 (9, AF13), PB2 (19, AF13)
FS_APB9 (6, AF13), PA9 (18, AF13)
FS_BPA4 (13, AF13), PA14 (41, AF13), PB6 (46, AF13)
MCLK_APB8 (5, AF13), PA3 (12, AF13)
MCLK_BPB4 (44, AF13)
SCK_APA8 (17, AF13)
SCK_BPB3 (43, AF13)
SD_APA10 (36, AF13)
SD_BPA5 (14, AF13), PA13 (39, AF13), PB5 (45, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (37)
EXTI15PC15-OSC32_OUT (3), PA15 (42)
IN5PA0 (9)
IN6PA1 (10)
IN7PA2 (11)
IN8PA3 (12)
IN9PA4 (13)
IN10PA5 (14)
IN11PA6 (15)
IN12PA7 (16)
IN15PA8 (17)
IN16PA9 (18)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (9), PA4 (13), PA5 (14), PA9 (18)
INPPA1 (10), PB2 (19)
OUTPA0 (9, AF12), PB0 (28, AF12)
COMP2INMPA2 (11), PA4 (13), PA5 (14), PB3 (43), PB7 (47)
INPPA3 (12), PB4 (44), PB6 (46)
OUTPA2 (11, AF12), PA7 (16, AF12), PB5 (45, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (15, AF12), PB7 (47, AF3)
BKIN2PA11 (37, AF12)
CH1PA8 (17, AF1)
CH1NPA7 (16, AF1)
CH2PA9 (18, AF1)
CH2NPB8 (5, AF1)
CH3PA10 (36, AF1)
CH3NPB9 (6, AF1)
CH4PA11 (37, AF1)
ETRPA12 (38, AF1)
TIM2CH1PA0 (9, AF1), PA5 (14, AF1), PA15 (42, AF1)
CH2PA1 (10, AF1), PB3 (43, AF1)
CH3PA2 (11, AF1)
CH4PA3 (12, AF1)
ETRPA0 (9, AF14), PA5 (14, AF2), PA15 (42, AF2)
TIM16BKINPB5 (45, AF14)
CH1PB8 (5, AF14), PA6 (15, AF14)
CH1NPB6 (46, AF14)
TIM17BKINPA10 (36, AF14), PB4 (44, AF14)
CH1PB9 (6, AF14), PA7 (16, AF14)
CH1NPB7 (47, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (46, AF1)
IN1PB5 (45, AF1)
IN2PB7 (47, AF1)
OUTPB2 (19, AF1), PA14 (41, AF1)
LPTIM2ETRPA5 (14, AF14)
IN1PB1 (29, AF14)
OUTPA4 (13, AF14), PA8 (17, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT2PB2 (19)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (41, AF0)
JTDIPA15 (42, AF0)
JTDO-SWOPB3 (43, AF0)
JTMS-SWDIOPA13 (39, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPH3-BOOT0 (4, AF0), PA2 (11, AF0)
MCOPA8 (17, AF0), PA15 (42, AF6), PB6 (46, AF0)
OSC_INOSC_IN (25)
OSC_OUTOSC_OUT (24)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (9)
SYS_WKUP1PA0 (9)
SYS_WKUP4PA2 (11)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES1 (аппаратное шифрование AES), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
4PH3-BOOT0ввод-выводRCC_LSCO (AF0)
5PB8ввод-выводI2C1_SCL (AF4), QUADSPI_BK1_IO1 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM16_CH1 (AF14), TIM1_CH2N (AF1)
6PB9ввод-выводI2C1_SDA (AF4), IR_OUT (AF8), QUADSPI_BK1_IO0 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM17_CH1 (AF14), TIM1_CH3N (AF1)
7NRSTсброс—
8VDDAпитание—
9PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14)
10PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), SPI1_SCK (AF5), TIM2_CH2 (AF1)
11PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1)
12PA3ввод-выводADC1_IN8, COMP2_INP, LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM2_CH4 (AF1)
13PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5)
14PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR (AF14), SAI1_SD_B (AF13), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
15PA6ввод-выводADC1_IN11, LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12)
16PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1)
17PA8ввод-выводADC1_IN15, LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
18PA9ввод-выводADC1_IN16, COMP1_INM, I2C1_SCL (AF4), SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM1_CH2 (AF1), USART1_TX (AF7)
19PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT2, SAI1_EXTCLK (AF13), SPI1_NSS (AF5)
20VDDпитание—
21RF1служебныйRF_RF1
22VSSRFпитание—
23VDDRFпитание—
24OSC_OUTслужебныйRCC_OSC_OUT
25OSC_INслужебныйRCC_OSC_IN
26AT0не подключён—
27AT1не подключён—
28PB0ввод-выводCOMP1_OUT (AF12), RF_TX_MOD_EXT_PA
29PB1ввод-выводLPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8)
30PE4ввод-вывод—
31VFBSMPSпитание—
32VSSSMPSпитание—
33VLXSMPSпитание—
34VDDSMPSпитание—
35VDDпитание—
36PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
37PA11ввод-выводADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
38PA12ввод-выводLPUART1_RX (AF8), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
39PA13ввод-выводIR_OUT (AF8), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
40VDDUSBпитание—
41PA14ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0)
42PA15ввод-выводADC1_EXTI15, RCC_MCO (AF6), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2)
43PB3ввод-выводCOMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
44PB4ввод-выводCOMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SYS_JTRST (AF0), TIM17_BKIN (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
45PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), LPUART1_TX (AF8), SAI1_SD_B (AF13), SPI1_MOSI (AF5), TIM16_BKIN (AF14), USART1_CK (AF7)
46PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), LPTIM1_ETR (AF1), RCC_MCO (AF0), SAI1_FS_B (AF13), TIM16_CH1N (AF14), USART1_TX (AF7)
47PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM1_BKIN (AF3), USART1_RX (AF7)
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD20, 35, 48питание цифровой части и линий ввода-вывода
VDDA8питание аналоговой части: АЦП, ЦАП, генераторы
VDDRF23—
VDDSMPS34—
VDDUSB40питание приёмопередатчика USB
VFBSMPS31—
VLXSMPS33—
VSSRF22—
VSSSMPS32—
NRST7сброс, активный уровень — низкий
OSC_IN25вход генератора с внешним кварцевым резонатором
OSC_OUT24выход генератора с внешним кварцевым резонатором
RF121—
AT026—
AT127—

Исполнения

В базе STM32CubeMX эта группа называется STM32WB35C(C-E)UxA: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB35CCSTM32WB35CCUxA256 КБ96 КБ
STM32WB35CESTM32WB35CEUxA512 КБ96 КБ

Линейка STM32WBx5, семейство STM32WB, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WB55CCSTM32WBx548 из 48выводы совпадают полностьютолько у него: LCD; флеш-память до 512 и 256 КБ; ОЗУ 96 и 128 КБ
STM32WB55CESTM32WBx548 из 48выводы совпадают полностьютолько у него: LCD; ОЗУ 96 и 256 КБ
STM32WB55CGSTM32WBx548 из 48выводы совпадают полностьютолько у него: LCD; флеш-память до 512 и 1024 КБ; ОЗУ 96 и 256 КБ
STM32WB15CCUxSTM32WBx546 из 487: NRST → NRST(PB11); 40: VDDUSB → VDDтолько у этого: AES1, COMP2, I2C3, IRTIM, QUADSPI, SAI1, TIM16, TIM17, USB; только у него: TSC; флеш-память до 512 и 320 КБ; ОЗУ 96 и 48 КБ

Частые вопросы

На каких выводах USART1 у STM32WB35CC?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 18, AF7) или PB6 (вывод 46, AF7), USART1_RX — на PA10 (вывод 36, AF7) или PB7 (вывод 47, AF7).

Где у STM32WB35CC выводы SWD для программатора?

SWDIO — PA13 (вывод 39, AF0), SWCLK — PA14 (вывод 41, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB35CC?

I2C1_SCL — PB8 (вывод 5, AF4) или PA9 (вывод 18, AF4) или PB6 (вывод 46, AF4), I2C1_SDA — PB9 (вывод 6, AF4) или PA10 (вывод 36, AF4) или PB7 (вывод 47, AF4).

Сколько выводов ввода-вывода у STM32WB35CC в корпусе UFQFPN48?

30 из 48. Ещё 12 выводов заняты питанием и землёй, остальные 6 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32WB35CC и STM32WB35CE?

Объёмом памяти: STM32WB35CC — 256 КБ флеш-памяти и 96 КБ ОЗУ, STM32WB35CE — 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
