STM32WB55RC в корпусе VFQFPN68: распиновка

STM32WB55RC — микроконтроллер STM32WB на ядре Cortex-M4 с частотой до 64 МГц: 256 КБ флеш-памяти и 128 КБ ОЗУ. Корпус VFQFPN68 — 68 выводов, из них 49 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 64 МГц
Флеш-память
256 КБ
ОЗУ
128 КБ
Корпус
VFQFPN68, 68 выводов
Линий ввода-вывода
49
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса VFQFPN68

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WB55RC в корпусе VFQFPN68, вид сверхуSTM32WB55RCVFQFPN68, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH3-BOOT0 — вывод 5: RCC_LSCO5PH3-BOOT0PB8 — вывод 6: I2C1_SCL, LCD_SEG16, QUADSPI_BK1_IO1, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_CH2N6PB8PB9 — вывод 7: I2C1_SDA, IR_OUT, LCD_COM3, QUADSPI_BK1_IO0, SAI1_D2, SAI1_FS_A, SPI2_NSS, TIM17_CH1, TIM1_CH3N7PB9NRST — вывод 88NRSTPC0 — вывод 9: ADC1_IN1, I2C3_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX9PC0PC1 — вывод 10: ADC1_IN2, I2C3_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TX, SPI2_MOSI10PC1PC2 — вывод 11: ADC1_IN3, LCD_SEG20, LPTIM1_IN2, SPI2_MISO11PC2PC3 — вывод 12: ADC1_IN4, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, SAI1_D1, SAI1_SD_A, SPI2_MOSI12PC3VREF+ — вывод 13: VREFBUF_OUT13VREF+VDDA — вывод 1414VDDAPA0 — вывод 15: ADC1_IN5, COMP1_INM, COMP1_OUT, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR15PA0PA1 — вывод 16: ADC1_IN6, COMP1_INP, I2C1_SMBA, LCD_SEG0, SPI1_SCK, TIM2_CH216PA1PA2 — вывод 17: ADC1_IN7, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM2_CH317PA2PA3 — вывод 18: ADC1_IN8, COMP2_INP, LCD_SEG2, LPUART1_RX, QUADSPI_CLK, SAI1_CK1, SAI1_MCLK_A, TIM2_CH418PA3PA4 — вывод 19: ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG5, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS19PA4PA5 — вывод 20: ADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR, SAI1_SD_B, SPI1_SCK, TIM2_CH1, TIM2_ETR20PA5PA6 — вывод 21: ADC1_IN11, LCD_SEG3, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN21PA6PA7 — вывод 22: ADC1_IN12, COMP2_OUT, I2C3_SCL, LCD_SEG4, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N22PA7PA8 — вывод 23: ADC1_IN15, LCD_COM0, LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK23PA8PA9 — вывод 24: ADC1_IN16, COMP1_INM, I2C1_SCL, LCD_COM1, SAI1_D2, SAI1_FS_A, SPI2_SCK, TIM1_CH2, USART1_TX24PA9PC4 — вывод 25: ADC1_IN13, COMP1_INM, LCD_SEG2225PC4PC5 — вывод 26: ADC1_IN14, COMP1_INP, LCD_SEG23, SAI1_D3, SYS_WKUP526PC5PB2 — вывод 27: COMP1_INP, I2C3_SMBA, LCD_VLCD, LPTIM1_OUT, RTC_OUT2, SAI1_EXTCLK, SPI1_NSS27PB2PB10 — вывод 28: COMP1_OUT, I2C3_SCL, LCD_SEG10, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC28PB10PB11 — вывод 29: ADC1_EXTI11, COMP2_OUT, I2C3_SDA, LCD_SEG11, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH429PB11VDD — вывод 3030VDDRF1 — вывод 31: RF_RF131RF1VSSRF — вывод 3232VSSRFVDDRF — вывод 3333VDDRFOSC_OUT — вывод 34: RCC_OSC_OUT34OSC_OUTOSC_IN — вывод 35: RCC_OSC_IN35OSC_INAT0 — вывод 3636AT0AT1 — вывод 3737AT1PB0 — вывод 38: COMP1_OUT, RF_TX_MOD_EXT_PA38PB0PB1 — вывод 39: LPTIM2_IN1, LPUART1_DE, LPUART1_RTS39PB1PE4 — вывод 4040PE4VFBSMPS — вывод 4141VFBSMPSVSSSMPS — вывод 4242VSSSMPSVLXSMPS — вывод 4343VLXSMPSVDDSMPS — вывод 4444VDDSMPSVDD — вывод 4545VDDPB12 — вывод 46: I2C3_SMBA, LCD_SEG12, LPUART1_DE, LPUART1_RTS, SAI1_FS_A, SPI2_NSS, TIM1_BKIN, TSC_G1_IO146PB12PB13 — вывод 47: I2C3_SCL, LCD_SEG13, LPUART1_CTS, SAI1_SCK_A, SPI2_SCK, TIM1_CH1N, TSC_G1_IO247PB13PB14 — вывод 48: I2C3_SDA, LCD_SEG14, SAI1_MCLK_A, SPI2_MISO, TIM1_CH2N, TSC_G1_IO348PB14PB15 — вывод 49: ADC1_EXTI15, LCD_SEG15, RTC_REFIN, SAI1_SD_A, SPI2_MOSI, TIM1_CH3N, TSC_G1_IO449PB15PC6 — вывод 50: LCD_SEG2450PC6PA10 — вывод 51: CRS_SYNC, I2C1_SDA, LCD_COM2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX51PA10PA11 — вывод 52: ADC1_EXTI11, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM52PA11PA12 — вывод 53: LPUART1_RX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP53PA12PA13 — вывод 54: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_NOE54PA13VDDUSB — вывод 5555VDDUSBPA14 — вывод 56: I2C1_SMBA, LCD_SEG5, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK56PA14PA15 — вывод 57: ADC1_EXTI15, LCD_SEG17, RCC_MCO, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO157PA15PC10 — вывод 58: LCD_COM4, LCD_SEG28, LCD_SEG40, SYS_TRACED1, TSC_G3_IO258PC10PC11 — вывод 59: ADC1_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, TSC_G3_IO359PC11PC12 — вывод 60: LCD_COM6, LCD_SEG30, LCD_SEG42, RCC_LSCO, RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TSC_G3_IO460PC12PD0 — вывод 61: SPI2_NSS61PD0PD1 — вывод 62: SPI2_SCK62PD1PB3 — вывод 63: COMP2_INM, LCD_SEG7, SAI1_SCK_B, SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS63PB3PB4 — вывод 64: COMP2_INP, I2C3_SDA, LCD_SEG8, SAI1_MCLK_B, SPI1_MISO, SYS_JTRST, TIM17_BKIN, TSC_G2_IO1, USART1_CTS, USART1_NSS64PB4PB5 — вывод 65: COMP2_OUT, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, LPUART1_TX, SAI1_SD_B, SPI1_MOSI, TIM16_BKIN, TSC_G2_IO2, USART1_CK65PB5PB6 — вывод 66: COMP2_INP, I2C1_SCL, LCD_SEG6, LPTIM1_ETR, RCC_MCO, SAI1_FS_B, TIM16_CH1N, TSC_G2_IO3, USART1_TX66PB6PB7 — вывод 67: COMP2_INM, I2C1_SDA, LCD_SEG21, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM1_BKIN, TSC_G2_IO4, USART1_RX67PB7VDD — вывод 6868VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

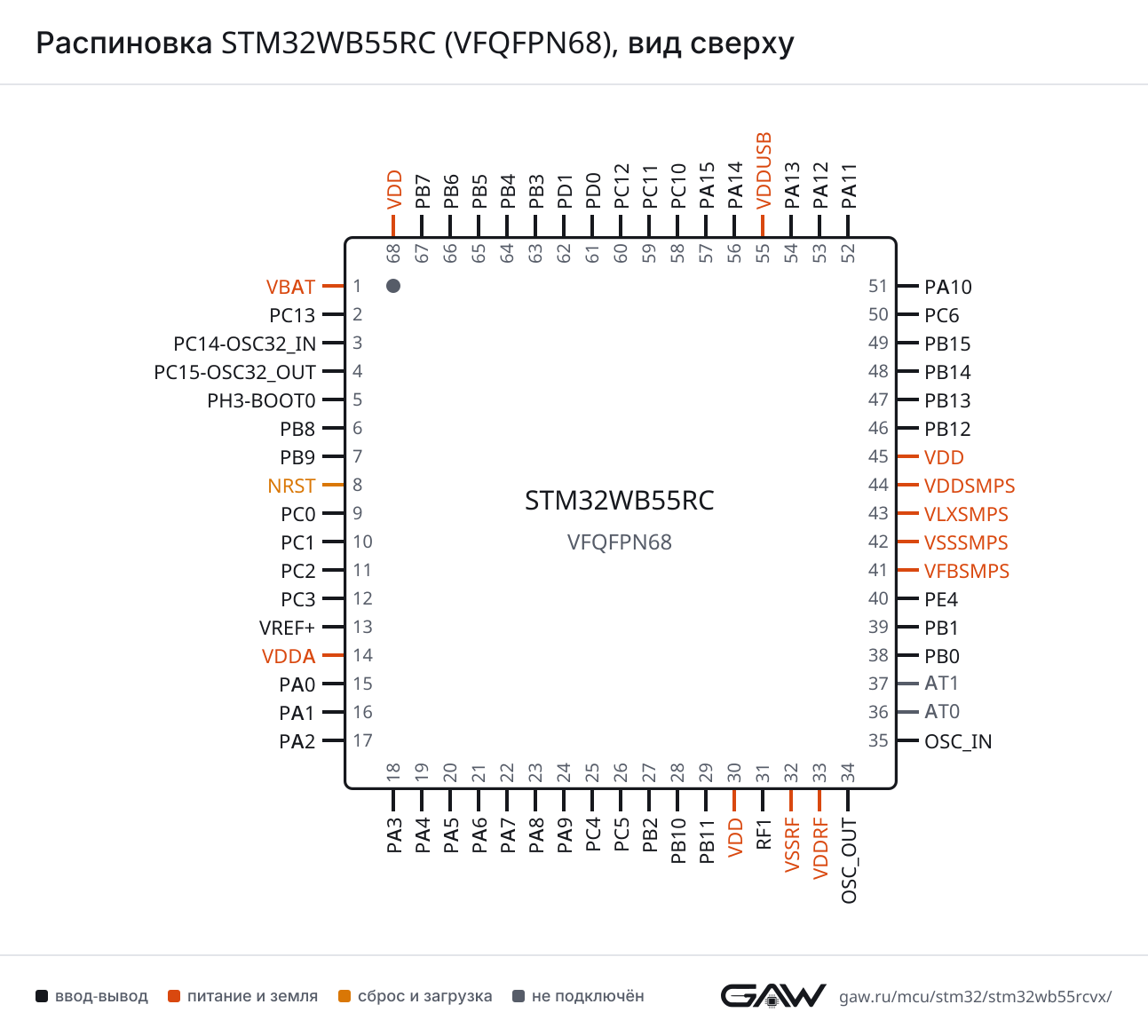

Распиновка STM32WB55RC (VFQFPN68), вид сверхуРаспиновка VFQFPN68 картинкой
PNG, 1293 × 1167 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (23, AF7), PB5 (65, AF7)
CTSPA11 (52, AF7), PB4 (64, AF7)
DEPA12 (53, AF7), PB3 (63, AF7)
NSSPA11 (52, AF7), PB4 (64, AF7)
RTSPA12 (53, AF7), PB3 (63, AF7)
RXPA10 (51, AF7), PB7 (67, AF7)
TXPA9 (24, AF7), PB6 (66, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (21, AF8), PB13 (47, AF8)
DEPB1 (39, AF8), PB12 (46, AF8)
RTSPB1 (39, AF8), PB12 (46, AF8)
RXPC0 (9, AF8), PA3 (18, AF8), PB10 (28, AF8), PA12 (53, AF8)
TXPC1 (10, AF8), PA2 (17, AF8), PB11 (29, AF8), PB5 (65, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (21, AF5), PA11 (52, AF5), PB4 (64, AF5)
MOSIPA7 (22, AF5), PA12 (53, AF5), PB5 (65, AF5)
NSSPA4 (19, AF5), PB2 (27, AF5), PA15 (57, AF5)
SCKPA1 (16, AF5), PA5 (20, AF5), PB3 (63, AF5)
SPI2MISOPC2 (11, AF5), PB14 (48, AF5)
MOSIPC1 (10, AF3), PC3 (12, AF5), PB15 (49, AF5)
NSSPB9 (7, AF5), PB12 (46, AF5), PD0 (61, AF5)
SCKPA9 (24, AF5), PB10 (28, AF5), PB13 (47, AF5), PD1 (62, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (6, AF4), PA9 (24, AF4), PB6 (66, AF4)
SDAPB9 (7, AF4), PA10 (51, AF4), PB7 (67, AF4)
SMBAPA1 (16, AF4), PA14 (56, AF4), PB5 (65, AF4)
I2C3SCLPC0 (9, AF4), PA7 (22, AF4), PB10 (28, AF4), PB13 (47, AF4)
SDAPC1 (10, AF4), PB11 (29, AF4), PB14 (48, AF4), PB4 (64, AF4)
SMBAPB2 (27, AF4), PB12 (46, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (52, AF10)
DPPA12 (53, AF10)
NOEPA13 (54, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB9 (7, AF10)
BK1_IO1PB8 (6, AF10)
BK1_IO2PA7 (22, AF10)
BK1_IO3PA6 (21, AF10)
BK1_NCSPA2 (17, AF10), PB11 (29, AF10)
CLKPA3 (18, AF10), PB10 (28, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (6, AF3), PA3 (18, AF3)
CK2PA8 (23, AF3)
D1PC3 (12, AF3), PA10 (51, AF3)
D2PB9 (7, AF3), PA9 (24, AF3)
D3PC5 (26, AF3)
EXTCLKPA0 (15, AF13), PB2 (27, AF13)
FS_APB9 (7, AF13), PA9 (24, AF13), PB12 (46, AF13)
FS_BPA4 (19, AF13), PA14 (56, AF13), PB6 (66, AF13)
MCLK_APB8 (6, AF13), PA3 (18, AF13), PB14 (48, AF13)
MCLK_BPB4 (64, AF13)
SCK_APA8 (23, AF13), PB10 (28, AF13), PB13 (47, AF13)
SCK_BPB3 (63, AF13)
SD_APC3 (12, AF13), PB15 (49, AF13), PA10 (51, AF13)
SD_BPA5 (20, AF13), PA13 (54, AF13), PB5 (65, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (29), PA11 (52), PC11 (59)
EXTI15PC15-OSC32_OUT (4), PB15 (49), PA15 (57)
IN1PC0 (9)
IN2PC1 (10)
IN3PC2 (11)
IN4PC3 (12)
IN5PA0 (15)
IN6PA1 (16)
IN7PA2 (17)
IN8PA3 (18)
IN9PA4 (19)
IN10PA5 (20)
IN11PA6 (21)
IN12PA7 (22)
IN13PC4 (25)
IN14PC5 (26)
IN15PA8 (23)
IN16PA9 (24)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (15), PA4 (19), PA5 (20), PA9 (24), PC4 (25)
INPPA1 (16), PC5 (26), PB2 (27)
OUTPA0 (15, AF12), PB10 (28, AF12), PB0 (38, AF12)
COMP2INMPA2 (17), PA4 (19), PA5 (20), PB3 (63), PB7 (67)
INPPA3 (18), PB4 (64), PB6 (66)
OUTPA2 (17, AF12), PA7 (22, AF12), PB11 (29, AF12), PB5 (65, AF12)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (13)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (21, AF12), PB12 (46, AF3), PB7 (67, AF3)
BKIN2PA11 (52, AF12)
CH1PA8 (23, AF1)
CH1NPA7 (22, AF1), PB13 (47, AF1)
CH2PA9 (24, AF1)
CH2NPB8 (6, AF1), PB14 (48, AF1)
CH3PA10 (51, AF1)
CH3NPB9 (7, AF1), PB15 (49, AF1)
CH4PA11 (52, AF1)
ETRPA12 (53, AF1)
TIM2CH1PA0 (15, AF1), PA5 (20, AF1), PA15 (57, AF1)
CH2PA1 (16, AF1), PB3 (63, AF1)
CH3PA2 (17, AF1), PB10 (28, AF1)
CH4PA3 (18, AF1), PB11 (29, AF1)
ETRPA0 (15, AF14), PA5 (20, AF2), PA15 (57, AF2)
TIM16BKINPB5 (65, AF14)
CH1PB8 (6, AF14), PA6 (21, AF14)
CH1NPB6 (66, AF14)
TIM17BKINPA10 (51, AF14), PB4 (64, AF14)
CH1PB9 (7, AF14), PA7 (22, AF14)
CH1NPB7 (67, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (12, AF1), PB6 (66, AF1)
IN1PC0 (9, AF1), PB5 (65, AF1)
IN2PC2 (11, AF1), PB7 (67, AF1)
OUTPC1 (10, AF1), PB2 (27, AF1), PA14 (56, AF1)
LPTIM2ETRPC3 (12, AF14), PA5 (20, AF14)
IN1PC0 (9, AF14), PB1 (39, AF14)
OUTPA4 (19, AF14), PA8 (23, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (27)
REFINPB15 (49, AF0)
TSPC13 (2)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (23, AF11)
COM1PA9 (24, AF11)
COM2PA10 (51, AF11)
COM3PB9 (7, AF11)
COM4PC10 (58, AF11)
COM5PC11 (59, AF11)
COM6PC12 (60, AF11)
SEG0PA1 (16, AF11)
SEG1PA2 (17, AF11)
SEG2PA3 (18, AF11)
SEG3PA6 (21, AF11)
SEG4PA7 (22, AF11)
SEG5PA4 (19, AF11), PA14 (56, AF11)
SEG6PB6 (66, AF11)
SEG7PB3 (63, AF11)
SEG8PB4 (64, AF11)
SEG9PB5 (65, AF11)
SEG10PB10 (28, AF11)
SEG11PB11 (29, AF11)
SEG12PB12 (46, AF11)
SEG13PB13 (47, AF11)
SEG14PB14 (48, AF11)
SEG15PB15 (49, AF11)
SEG16PB8 (6, AF11)
SEG17PA15 (57, AF11)
SEG18PC0 (9, AF11)
SEG19PC1 (10, AF11)
SEG20PC2 (11, AF11)
SEG21PB7 (67, AF11)
SEG22PC4 (25, AF11)
SEG23PC5 (26, AF11)
SEG24PC6 (50, AF11)
SEG28PC10 (58, AF11)
SEG29PC11 (59, AF11)
SEG30PC12 (60, AF11)
SEG40PC10 (58, AF11)
SEG41PC11 (59, AF11)
SEG42PC12 (60, AF11)
VLCDPC3 (12, AF11), PB2 (27, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (46, AF9)
G1_IO2PB13 (47, AF9)
G1_IO3PB14 (48, AF9)
G1_IO4PB15 (49, AF9)
G2_IO1PB4 (64, AF9)
G2_IO2PB5 (65, AF9)
G2_IO3PB6 (66, AF9)
G2_IO4PB7 (67, AF9)
G3_IO1PA15 (57, AF9)
G3_IO2PC10 (58, AF9)
G3_IO3PC11 (59, AF9)
G3_IO4PC12 (60, AF9)
SYNCPB10 (28, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (56, AF0)
JTDIPA15 (57, AF0)
JTDO-SWOPB3 (63, AF0)
JTMS-SWDIOPA13 (54, AF0)
TRACED1PC10 (58, AF0)
TRACED3PC12 (60, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPH3-BOOT0 (5, AF0), PA2 (17, AF0), PC12 (60, AF6)
MCOPA8 (23, AF0), PA15 (57, AF6), PB6 (66, AF0)
OSC_INOSC_IN (35)
OSC_OUTOSC_OUT (34)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (15)
RTC_TAMP3PC12 (60)
SYS_WKUP1PA0 (15)
SYS_WKUP2PC13 (2)
SYS_WKUP3PC12 (60)
SYS_WKUP4PA2 (17)
SYS_WKUP5PC5 (26)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES1 (аппаратное шифрование AES), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 68 выводов корпуса VFQFPN68 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH3-BOOT0ввод-выводRCC_LSCO (AF0)
6PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), QUADSPI_BK1_IO1 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM16_CH1 (AF14), TIM1_CH2N (AF1)
7PB9ввод-выводI2C1_SDA (AF4), IR_OUT (AF8), LCD_COM3 (AF11), QUADSPI_BK1_IO0 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM1_CH3N (AF1)
8NRSTсброс—
9PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
10PC1ввод-выводADC1_IN2, I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SPI2_MOSI (AF3)
11PC2ввод-выводADC1_IN3, LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
12PC3ввод-выводADC1_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
13VREF+служебныйVREFBUF_OUT
14VDDAпитание—
15PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14)
16PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), LCD_SEG0 (AF11), SPI1_SCK (AF5), TIM2_CH2 (AF1)
17PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1)
18PA3ввод-выводADC1_IN8, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM2_CH4 (AF1)
19PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG5 (AF11), LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5)
20PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR (AF14), SAI1_SD_B (AF13), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
21PA6ввод-выводADC1_IN11, LCD_SEG3 (AF11), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12)
22PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), LCD_SEG4 (AF11), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1)
23PA8ввод-выводADC1_IN15, LCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
24PA9ввод-выводADC1_IN16, COMP1_INM, I2C1_SCL (AF4), LCD_COM1 (AF11), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
25PC4ввод-выводADC1_IN13, COMP1_INM, LCD_SEG22 (AF11)
26PC5ввод-выводADC1_IN14, COMP1_INP, LCD_SEG23 (AF11), SAI1_D3 (AF3), SYS_WKUP5
27PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LCD_VLCD (AF11), LPTIM1_OUT (AF1), RTC_OUT2, SAI1_EXTCLK (AF13), SPI1_NSS (AF5)
28PB10ввод-выводCOMP1_OUT (AF12), I2C3_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9)
29PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C3_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1)
30VDDпитание—
31RF1служебныйRF_RF1
32VSSRFпитание—
33VDDRFпитание—
34OSC_OUTслужебныйRCC_OSC_OUT
35OSC_INслужебныйRCC_OSC_IN
36AT0не подключён—
37AT1не подключён—
38PB0ввод-выводCOMP1_OUT (AF12), RF_TX_MOD_EXT_PA (AF6)
39PB1ввод-выводLPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8)
40PE4ввод-вывод—
41VFBSMPSпитание—
42VSSSMPSпитание—
43VLXSMPSпитание—
44VDDSMPSпитание—
45VDDпитание—
46PB12ввод-выводI2C3_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9)
47PB13ввод-выводI2C3_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9)
48PB14ввод-выводI2C3_SDA (AF4), LCD_SEG14 (AF11), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9)
49PB15ввод-выводADC1_EXTI15, LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
50PC6ввод-выводLCD_SEG24 (AF11)
51PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), LCD_COM2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
52PA11ввод-выводADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
53PA12ввод-выводLPUART1_RX (AF8), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
54PA13ввод-выводIR_OUT (AF8), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
55VDDUSBпитание—
56PA14ввод-выводI2C1_SMBA (AF4), LCD_SEG5 (AF11), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0)
57PA15ввод-выводADC1_EXTI15, LCD_SEG17 (AF11), RCC_MCO (AF6), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9)
58PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9)
59PC11ввод-выводADC1_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), TSC_G3_IO3 (AF9)
60PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), RCC_LSCO (AF6), RTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3, TSC_G3_IO4 (AF9)
61PD0ввод-выводSPI2_NSS (AF5)
62PD1ввод-выводSPI2_SCK (AF5)
63PB3ввод-выводCOMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
64PB4ввод-выводCOMP2_INP, I2C3_SDA (AF4), LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SYS_JTRST (AF0), TIM17_BKIN (AF14), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
65PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART1_TX (AF8), SAI1_SD_B (AF13), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
66PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), LCD_SEG6 (AF11), LPTIM1_ETR (AF1), RCC_MCO (AF0), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
67PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM1_BKIN (AF3), TSC_G2_IO4 (AF9), USART1_RX (AF7)
68VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD30, 45, 68питание цифровой части и линий ввода-вывода
VDDA14питание аналоговой части: АЦП, ЦАП, генераторы
VDDRF33—
VDDSMPS44—
VDDUSB55питание приёмопередатчика USB
VFBSMPS41—
VLXSMPS43—
VSSRF32—
VSSSMPS42—
NRST8сброс, активный уровень — низкий
OSC_IN35вход генератора с внешним кварцевым резонатором
OSC_OUT34выход генератора с внешним кварцевым резонатором
RF131—
VREF+13верхнее опорное напряжение АЦП и ЦАП
AT036—
AT137—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB55RCVx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB55RCSTM32WB55RCVx256 КБ128 КБ

Линейка STM32WBx5, семейство STM32WB, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFQFPN68, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WB55RESTM32WBx568 из 68выводы совпадают полностьюфлеш-память до 256 и 512 КБ; ОЗУ 128 и 256 КБ
STM32WB55RGSTM32WBx568 из 68выводы совпадают полностьюфлеш-память до 256 и 1024 КБ; ОЗУ 128 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32WB55RC?

В корпусе VFQFPN68 сигнал USART1_TX выведен на PA9 (вывод 24, AF7) или PB6 (вывод 66, AF7), USART1_RX — на PA10 (вывод 51, AF7) или PB7 (вывод 67, AF7).

Где у STM32WB55RC выводы SWD для программатора?

SWDIO — PA13 (вывод 54, AF0), SWCLK — PA14 (вывод 56, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB55RC?

I2C1_SCL — PB8 (вывод 6, AF4) или PA9 (вывод 24, AF4) или PB6 (вывод 66, AF4), I2C1_SDA — PB9 (вывод 7, AF4) или PA10 (вывод 51, AF4) или PB7 (вывод 67, AF4).

Сколько выводов ввода-вывода у STM32WB55RC в корпусе VFQFPN68?

49 из 68. Ещё 12 выводов заняты питанием и землёй, остальные 7 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WB55RC?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
