STM32WB55VG в корпусе UFBGA129: распиновка

STM32WB55VG — микроконтроллер STM32WB на ядре Cortex-M4 с частотой до 64 МГц: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFBGA129 — 129 шариков, из них 72 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 64 МГц
Флеш-память
1 МБ
ОЗУ
256 КБ
Корпус
UFBGA129, 129 шариков
Линий ввода-вывода
72
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFBGA129

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

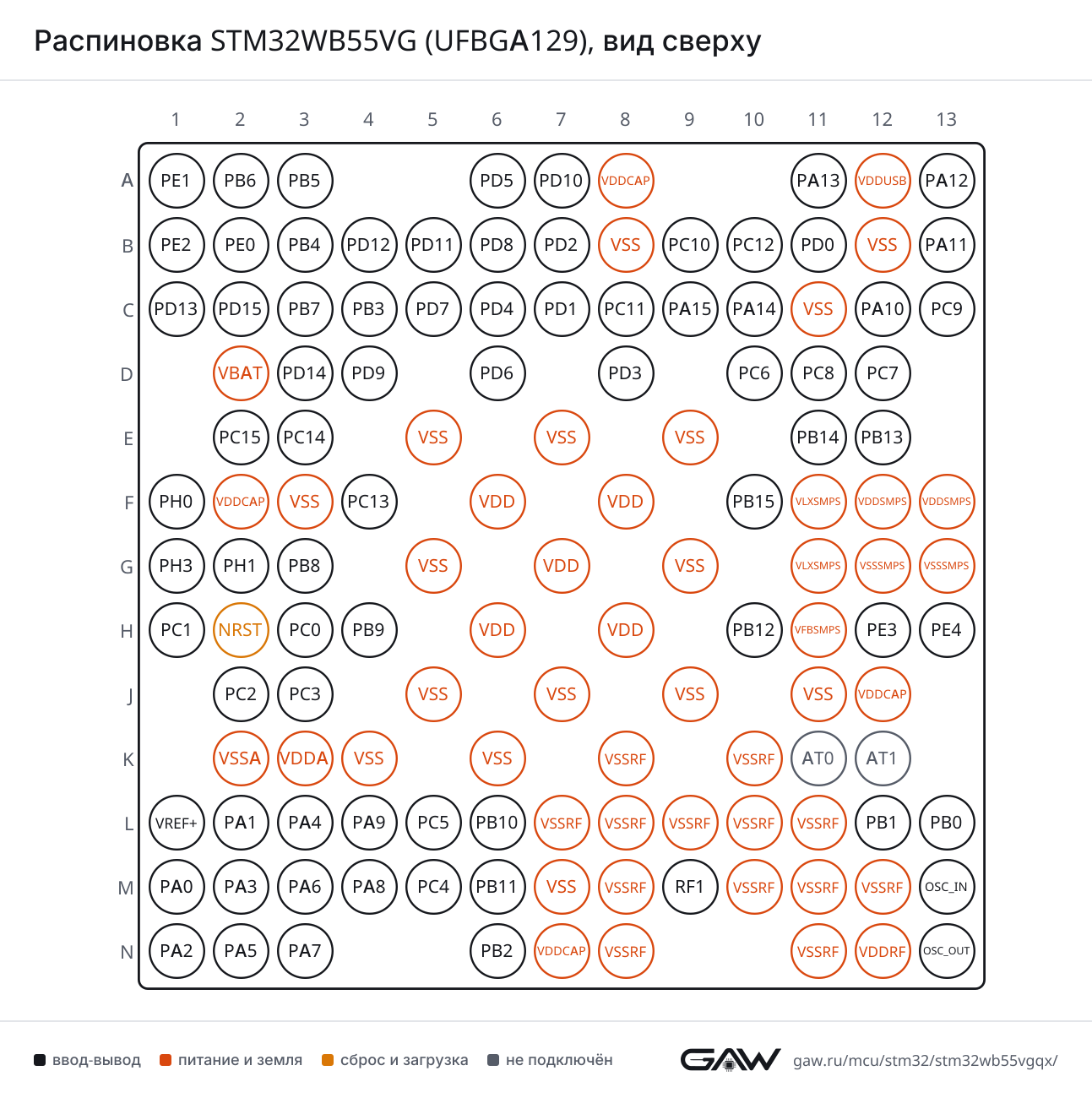

Расположение шариков STM32WB55VG в корпусе UFBGA129, вид сверхуABCDEFGHJKLMN12345678910111213PE1 — шарик A1: LCD_SEG37, TIM17_CH1, TSC_G7_IO2PE1PB6 — шарик A2: COMP2_INP, I2C1_SCL, LCD_SEG6, LPTIM1_ETR, RCC_MCO, SAI1_FS_B, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6PB5 — шарик A3: COMP2_OUT, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, LPUART1_TX, SAI1_SD_B, SPI1_MOSI, TIM16_BKIN, TSC_G2_IO2, USART1_CKPB5PD5 — шарик A6: QUADSPI_BK1_IO1, SAI1_MCLK_B, TSC_G5_IO2PD5PD10 — шарик A7: LCD_SEG30, SYS_TRIG_INOUT, TSC_G6_IO1PD10VDDCAP — шарик A8VDDCAPPA13 — шарик A11: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_NOEPA13VDDUSB — шарик A12VDDUSBPA12 — шарик A13: LPUART1_RX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PE2 — шарик B1: LCD_SEG38, SAI1_CK1, SAI1_MCLK_A, SYS_TRACECLK, TSC_G7_IO1PE2PE0 — шарик B2: LCD_SEG36, TIM16_CH1, TIM1_ETR, TSC_G7_IO3PE0PB4 — шарик B3: COMP2_INP, I2C3_SDA, LCD_SEG8, SAI1_MCLK_B, SPI1_MISO, SYS_JTRST, TIM17_BKIN, TSC_G2_IO1, USART1_CTS, USART1_NSSPB4PD12 — шарик B4: LCD_SEG32, LPTIM2_IN1, TSC_G6_IO3PD12PD11 — шарик B5: ADC1_EXTI11, LCD_SEG31, LPTIM2_ETR, TSC_G6_IO2PD11PD8 — шарик B6: LCD_SEG28, TIM1_BKIN2PD8PD2 — шарик B7: LCD_COM7, LCD_SEG31, LCD_SEG43, SYS_TRACED2, TSC_SYNCPD2VSS — шарик B8VSSPC10 — шарик B9: LCD_COM4, LCD_SEG28, LCD_SEG40, SYS_TRACED1, TSC_G3_IO2PC10PC12 — шарик B10: LCD_COM6, LCD_SEG30, LCD_SEG42, RCC_LSCO, RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TSC_G3_IO4PC12PD0 — шарик B11: SPI2_NSSPD0VSS — шарик B12VSSPA11 — шарик B13: ADC1_EXTI11, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PD13 — шарик C1: LCD_SEG33, LPTIM2_OUT, TSC_G6_IO4PD13PD15 — шарик C2: ADC1_EXTI15, LCD_SEG35, TIM1_CH2PD15PB7 — шарик C3: COMP2_INM, I2C1_SDA, LCD_SEG21, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM1_BKIN, TSC_G2_IO4, USART1_RXPB7PB3 — шарик C4: COMP2_INM, LCD_SEG7, SAI1_SCK_B, SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PD7 — шарик C5: LCD_SEG39, QUADSPI_BK1_IO3, TSC_G5_IO4PD7PD4 — шарик C6: QUADSPI_BK1_IO0, SPI2_MOSI, TSC_G5_IO1PD4PD1 — шарик C7: SPI2_SCKPD1PC11 — шарик C8: ADC1_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, TSC_G3_IO3PC11PA15 — шарик C9: ADC1_EXTI15, LCD_SEG17, RCC_MCO, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1PA15PA14 — шарик C10: I2C1_SMBA, LCD_SEG5, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLKPA14VSS — шарик C11VSSPA10 — шарик C12: CRS_SYNC, I2C1_SDA, LCD_COM2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PC9 — шарик C13: LCD_SEG27, SAI1_SCK_B, TIM1_BKIN, TSC_G4_IO4, USB_NOEPC9VBAT — шарик D2VBATPD14 — шарик D3: LCD_SEG34, TIM1_CH1PD14PD9 — шарик D4: LCD_SEG29, SYS_TRACED0PD9PD6 — шарик D6: QUADSPI_BK1_IO2, SAI1_D1, SAI1_SD_A, TSC_G5_IO3PD6PD3 — шарик D8: QUADSPI_BK1_NCS, SPI2_MISO, SPI2_SCKPD3PC6 — шарик D10: LCD_SEG24, TSC_G4_IO1PC6PC8 — шарик D11: LCD_SEG26, TSC_G4_IO3PC8PC7 — шарик D12: LCD_SEG25, TSC_G4_IO2PC7PC15-OSC32_OUT — шарик E2: ADC1_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик E3: RCC_OSC32_INPC14VSS — шарик E5VSSVSS — шарик E7VSSVSS — шарик E9VSSPB14 — шарик E11: I2C3_SDA, LCD_SEG14, SAI1_MCLK_A, SPI2_MISO, TIM1_CH2N, TSC_G1_IO3PB14PB13 — шарик E12: I2C3_SCL, LCD_SEG13, LPUART1_CTS, SAI1_SCK_A, SPI2_SCK, TIM1_CH1N, TSC_G1_IO2PB13PH0 — шарик F1PH0VDDCAP — шарик F2VDDCAPVSS — шарик F3VSSPC13 — шарик F4: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13VDD — шарик F6VDDVDD — шарик F8VDDPB15 — шарик F10: ADC1_EXTI15, LCD_SEG15, RTC_REFIN, SAI1_SD_A, SPI2_MOSI, TIM1_CH3N, TSC_G1_IO4PB15VLXSMPS — шарик F11VLXSMPSVDDSMPS — шарик F12VDDSMPSVDDSMPS — шарик F13VDDSMPSPH3-BOOT0 — шарик G1: RCC_LSCOPH3PH1 — шарик G2PH1PB8 — шарик G3: I2C1_SCL, LCD_SEG16, QUADSPI_BK1_IO1, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_CH2NPB8VSS — шарик G5VSSVDD — шарик G7VDDVSS — шарик G9VSSVLXSMPS — шарик G11VLXSMPSVSSSMPS — шарик G12VSSSMPSVSSSMPS — шарик G13VSSSMPSPC1 — шарик H1: ADC1_IN2, I2C3_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TX, SPI2_MOSIPC1NRST — шарик H2NRSTPC0 — шарик H3: ADC1_IN1, I2C3_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0PB9 — шарик H4: I2C1_SDA, IR_OUT, LCD_COM3, QUADSPI_BK1_IO0, SAI1_D2, SAI1_FS_A, SPI2_NSS, TIM17_CH1, TIM1_CH3N, TSC_G7_IO4PB9VDD — шарик H6VDDVDD — шарик H8VDDPB12 — шарик H10: I2C3_SMBA, LCD_SEG12, LPUART1_DE, LPUART1_RTS, SAI1_FS_A, SPI2_NSS, TIM1_BKIN, TSC_G1_IO1PB12VFBSMPS — шарик H11VFBSMPSPE3 — шарик H12PE3PE4 — шарик H13PE4PC2 — шарик J2: ADC1_IN3, LCD_SEG20, LPTIM1_IN2, SPI2_MISOPC2PC3 — шарик J3: ADC1_IN4, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3VSS — шарик J5VSSVSS — шарик J7VSSVSS — шарик J9VSSVSS — шарик J11VSSVDDCAP — шарик J12VDDCAPVSSA — шарик K2VSSAVDDA — шарик K3VDDAVSS — шарик K4VSSVSS — шарик K6VSSVSSRF — шарик K8VSSRFVSSRF — шарик K10VSSRFAT0 — шарик K11AT0AT1 — шарик K12AT1VREF+ — шарик L1: VREFBUF_OUTVREF+PA1 — шарик L2: ADC1_IN6, COMP1_INP, I2C1_SMBA, LCD_SEG0, SPI1_SCK, TIM2_CH2PA1PA4 — шарик L3: ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG5, LPTIM2_OUT, SAI1_FS_B, SPI1_NSSPA4PA9 — шарик L4: ADC1_IN16, COMP1_INM, I2C1_SCL, LCD_COM1, SAI1_D2, SAI1_FS_A, SPI2_SCK, TIM1_CH2, USART1_TXPA9PC5 — шарик L5: ADC1_IN14, COMP1_INP, LCD_SEG23, SAI1_D3, SYS_WKUP5PC5PB10 — шарик L6: COMP1_OUT, I2C3_SCL, LCD_SEG10, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNCPB10VSSRF — шарик L7VSSRFVSSRF — шарик L8VSSRFVSSRF — шарик L9VSSRFVSSRF — шарик L10VSSRFVSSRF — шарик L11VSSRFPB1 — шарик L12: LPTIM2_IN1, LPUART1_DE, LPUART1_RTSPB1PB0 — шарик L13: COMP1_OUT, RF_TX_MOD_EXT_PAPB0PA0 — шарик M1: ADC1_IN5, COMP1_INM, COMP1_OUT, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETRPA0PA3 — шарик M2: ADC1_IN8, COMP2_INP, LCD_SEG2, LPUART1_RX, QUADSPI_CLK, SAI1_CK1, SAI1_MCLK_A, TIM2_CH4PA3PA6 — шарик M3: ADC1_IN11, LCD_SEG3, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKINPA6PA8 — шарик M4: ADC1_IN15, LCD_COM0, LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CKPA8PC4 — шарик M5: ADC1_IN13, COMP1_INM, LCD_SEG22PC4PB11 — шарик M6: ADC1_EXTI11, COMP2_OUT, I2C3_SDA, LCD_SEG11, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH4PB11VSS — шарик M7VSSVSSRF — шарик M8VSSRFRF1 — шарик M9: RF_RF1RF1VSSRF — шарик M10VSSRFVSSRF — шарик M11VSSRFVSSRF — шарик M12VSSRFOSC_IN — шарик M13: RCC_OSC_INOSC_INPA2 — шарик N1: ADC1_IN7, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM2_CH3PA2PA5 — шарик N2: ADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR, SAI1_SD_B, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA7 — шарик N3: ADC1_IN12, COMP2_OUT, I2C3_SCL, LCD_SEG4, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1NPA7PB2 — шарик N6: COMP1_INP, I2C3_SMBA, LCD_VLCD, LPTIM1_OUT, RTC_OUT2, SAI1_EXTCLK, SPI1_NSSPB2VDDCAP — шарик N7VDDCAPVSSRF — шарик N8VSSRFVSSRF — шарик N11VSSRFVDDRF — шарик N12VDDRFOSC_OUT — шарик N13: RCC_OSC_OUTOSCOUTUFBGA129, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32WB55VG (UFBGA129), вид сверхуРаспиновка UFBGA129 картинкой
PNG, 1293 × 1300 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (A3, AF7), PA8 (M4, AF7)
CTSPB4 (B3, AF7), PA11 (B13, AF7)
DEPA12 (A13, AF7), PB3 (C4, AF7)
NSSPB4 (B3, AF7), PA11 (B13, AF7)
RTSPA12 (A13, AF7), PB3 (C4, AF7)
RXPB7 (C3, AF7), PA10 (C12, AF7)
TXPB6 (A2, AF7), PA9 (L4, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (E12, AF8), PA6 (M3, AF8)
DEPB12 (H10, AF8), PB1 (L12, AF8)
RTSPB12 (H10, AF8), PB1 (L12, AF8)
RXPA12 (A13, AF8), PC0 (H3, AF8), PB10 (L6, AF8), PA3 (M2, AF8)
TXPB5 (A3, AF8), PC1 (H1, AF8), PB11 (M6, AF8), PA2 (N1, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B3, AF5), PA11 (B13, AF5), PA6 (M3, AF5)
MOSIPB5 (A3, AF5), PA12 (A13, AF5), PA7 (N3, AF5)
NSSPA15 (C9, AF5), PA4 (L3, AF5), PB2 (N6, AF5)
SCKPB3 (C4, AF5), PA1 (L2, AF5), PA5 (N2, AF5)
SPI2MISOPD3 (D8, AF5), PB14 (E11, AF5), PC2 (J2, AF5)
MOSIPD4 (C6, AF5), PB15 (F10, AF5), PC1 (H1, AF3), PC3 (J3, AF5)
NSSPD0 (B11, AF5), PB9 (H4, AF5), PB12 (H10, AF5)
SCKPD1 (C7, AF5), PD3 (D8, AF3), PB13 (E12, AF5), PA9 (L4, AF5), PB10 (L6, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A2, AF4), PB8 (G3, AF4), PA9 (L4, AF4)
SDAPB7 (C3, AF4), PA10 (C12, AF4), PB9 (H4, AF4)
SMBAPB5 (A3, AF4), PA14 (C10, AF4), PA1 (L2, AF4)
I2C3SCLPB13 (E12, AF4), PC0 (H3, AF4), PB10 (L6, AF4), PA7 (N3, AF4)
SDAPB4 (B3, AF4), PB14 (E11, AF4), PC1 (H1, AF4), PB11 (M6, AF4)
SMBAPB12 (H10, AF4), PB2 (N6, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B13, AF10)
DPPA12 (A13, AF10)
NOEPA13 (A11, AF10), PC9 (C13, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PD4 (C6, AF10), PB9 (H4, AF10)
BK1_IO1PD5 (A6, AF10), PB8 (G3, AF10)
BK1_IO2PD6 (D6, AF10), PA7 (N3, AF10)
BK1_IO3PD7 (C5, AF10), PA6 (M3, AF10)
BK1_NCSPD3 (D8, AF10), PB11 (M6, AF10), PA2 (N1, AF10)
CLKPB10 (L6, AF10), PA3 (M2, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B1, AF3), PB8 (G3, AF3), PA3 (M2, AF3)
CK2PA8 (M4, AF3)
D1PA10 (C12, AF3), PD6 (D6, AF3), PC3 (J3, AF3)
D2PB9 (H4, AF3), PA9 (L4, AF3)
D3PC5 (L5, AF3)
EXTCLKPA0 (M1, AF13), PB2 (N6, AF13)
FS_APB9 (H4, AF13), PB12 (H10, AF13), PA9 (L4, AF13)
FS_BPB6 (A2, AF13), PA14 (C10, AF13), PA4 (L3, AF13)
MCLK_APE2 (B1, AF13), PB14 (E11, AF13), PB8 (G3, AF13), PA3 (M2, AF13)
MCLK_BPD5 (A6, AF13), PB4 (B3, AF13)
SCK_APB13 (E12, AF13), PB10 (L6, AF13), PA8 (M4, AF13)
SCK_BPB3 (C4, AF13), PC9 (C13, AF13)
SD_APA10 (C12, AF13), PD6 (D6, AF13), PB15 (F10, AF13), PC3 (J3, AF13)
SD_BPB5 (A3, AF13), PA13 (A11, AF13), PA5 (N2, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PD11 (B5), PA11 (B13), PC11 (C8), PB11 (M6)
EXTI15PD15 (C2), PA15 (C9), PC15-OSC32_OUT (E2), PB15 (F10)
IN1PC0 (H3)
IN2PC1 (H1)
IN3PC2 (J2)
IN4PC3 (J3)
IN5PA0 (M1)
IN6PA1 (L2)
IN7PA2 (N1)
IN8PA3 (M2)
IN9PA4 (L3)
IN10PA5 (N2)
IN11PA6 (M3)
IN12PA7 (N3)
IN13PC4 (M5)
IN14PC5 (L5)
IN15PA8 (M4)
IN16PA9 (L4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA4 (L3), PA9 (L4), PA0 (M1), PC4 (M5), PA5 (N2)
INPPA1 (L2), PC5 (L5), PB2 (N6)
OUTPB10 (L6, AF12), PB0 (L13, AF12), PA0 (M1, AF12)
COMP2INMPB7 (C3), PB3 (C4), PA4 (L3), PA2 (N1), PA5 (N2)
INPPB6 (A2), PB4 (B3), PA3 (M2)
OUTPB5 (A3, AF12), PB11 (M6, AF12), PA2 (N1, AF12), PA7 (N3, AF12)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB7 (C3, AF3), PC9 (C13, AF3), PB12 (H10, AF3), PA6 (M3, AF12)
BKIN2PD8 (B6, AF2), PA11 (B13, AF12)
CH1PD14 (D3, AF1), PA8 (M4, AF1)
CH1NPB13 (E12, AF1), PA7 (N3, AF1)
CH2PD15 (C2, AF1), PA9 (L4, AF1)
CH2NPB14 (E11, AF1), PB8 (G3, AF1)
CH3PA10 (C12, AF1)
CH3NPB15 (F10, AF1), PB9 (H4, AF1)
CH4PA11 (B13, AF1)
ETRPA12 (A13, AF1), PE0 (B2, AF1)
TIM2CH1PA15 (C9, AF1), PA0 (M1, AF1), PA5 (N2, AF1)
CH2PB3 (C4, AF1), PA1 (L2, AF1)
CH3PB10 (L6, AF1), PA2 (N1, AF1)
CH4PA3 (M2, AF1), PB11 (M6, AF1)
ETRPA15 (C9, AF2), PA0 (M1, AF14), PA5 (N2, AF2)
TIM16BKINPB5 (A3, AF14)
CH1PE0 (B2, AF14), PB8 (G3, AF14), PA6 (M3, AF14)
CH1NPB6 (A2, AF14)
TIM17BKINPB4 (B3, AF14), PA10 (C12, AF14)
CH1PE1 (A1, AF14), PB9 (H4, AF14), PA7 (N3, AF14)
CH1NPB7 (C3, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (A2, AF1), PC3 (J3, AF1)
IN1PB5 (A3, AF1), PC0 (H3, AF1)
IN2PB7 (C3, AF1), PC2 (J2, AF1)
OUTPA14 (C10, AF1), PC1 (H1, AF1), PB2 (N6, AF1)
LPTIM2ETRPD11 (B5, AF14), PC3 (J3, AF14), PA5 (N2, AF14)
IN1PD12 (B4, AF14), PC0 (H3, AF14), PB1 (L12, AF14)
OUTPD13 (C1, AF14), PA4 (L3, AF14), PA8 (M4, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (F4)
OUT2PB2 (N6)
REFINPB15 (F10, AF0)
TSPC13 (F4)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (M4, AF11)
COM1PA9 (L4, AF11)
COM2PA10 (C12, AF11)
COM3PB9 (H4, AF11)
COM4PC10 (B9, AF11)
COM5PC11 (C8, AF11)
COM6PC12 (B10, AF11)
COM7PD2 (B7, AF11)
SEG0PA1 (L2, AF11)
SEG1PA2 (N1, AF11)
SEG2PA3 (M2, AF11)
SEG3PA6 (M3, AF11)
SEG4PA7 (N3, AF11)
SEG5PA14 (C10, AF11), PA4 (L3, AF11)
SEG6PB6 (A2, AF11)
SEG7PB3 (C4, AF11)
SEG8PB4 (B3, AF11)
SEG9PB5 (A3, AF11)
SEG10PB10 (L6, AF11)
SEG11PB11 (M6, AF11)
SEG12PB12 (H10, AF11)
SEG13PB13 (E12, AF11)
SEG14PB14 (E11, AF11)
SEG15PB15 (F10, AF11)
SEG16PB8 (G3, AF11)
SEG17PA15 (C9, AF11)
SEG18PC0 (H3, AF11)
SEG19PC1 (H1, AF11)
SEG20PC2 (J2, AF11)
SEG21PB7 (C3, AF11)
SEG22PC4 (M5, AF11)
SEG23PC5 (L5, AF11)
SEG24PC6 (D10, AF11)
SEG25PC7 (D12, AF11)
SEG26PC8 (D11, AF11)
SEG27PC9 (C13, AF11)
SEG28PD8 (B6, AF11), PC10 (B9, AF11)
SEG29PC11 (C8, AF11), PD9 (D4, AF11)
SEG30PD10 (A7, AF11), PC12 (B10, AF11)
SEG31PD11 (B5, AF11), PD2 (B7, AF11)
SEG32PD12 (B4, AF11)
SEG33PD13 (C1, AF11)
SEG34PD14 (D3, AF11)
SEG35PD15 (C2, AF11)
SEG36PE0 (B2, AF11)
SEG37PE1 (A1, AF11)
SEG38PE2 (B1, AF11)
SEG39PD7 (C5, AF11)
SEG40PC10 (B9, AF11)
SEG41PC11 (C8, AF11)
SEG42PC12 (B10, AF11)
SEG43PD2 (B7, AF11)
VLCDPC3 (J3, AF11), PB2 (N6, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (H10, AF9)
G1_IO2PB13 (E12, AF9)
G1_IO3PB14 (E11, AF9)
G1_IO4PB15 (F10, AF9)
G2_IO1PB4 (B3, AF9)
G2_IO2PB5 (A3, AF9)
G2_IO3PB6 (A2, AF9)
G2_IO4PB7 (C3, AF9)
G3_IO1PA15 (C9, AF9)
G3_IO2PC10 (B9, AF9)
G3_IO3PC11 (C8, AF9)
G3_IO4PC12 (B10, AF9)
G4_IO1PC6 (D10, AF9)
G4_IO2PC7 (D12, AF9)
G4_IO3PC8 (D11, AF9)
G4_IO4PC9 (C13, AF9)
G5_IO1PD4 (C6, AF9)
G5_IO2PD5 (A6, AF9)
G5_IO3PD6 (D6, AF9)
G5_IO4PD7 (C5, AF9)
G6_IO1PD10 (A7, AF9)
G6_IO2PD11 (B5, AF9)
G6_IO3PD12 (B4, AF9)
G6_IO4PD13 (C1, AF9)
G7_IO1PE2 (B1, AF9)
G7_IO2PE1 (A1, AF9)
G7_IO3PE0 (B2, AF9)
G7_IO4PB9 (H4, AF9)
SYNCPD2 (B7, AF9), PB10 (L6, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (C10, AF0)
JTDIPA15 (C9, AF0)
JTDO-SWOPB3 (C4, AF0)
JTMS-SWDIOPA13 (A11, AF0)
TRACECLKPE2 (B1, AF0)
TRACED0PD9 (D4, AF0)
TRACED1PC10 (B9, AF0)
TRACED2PD2 (B7, AF0)
TRACED3PC12 (B10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPC12 (B10, AF6), PH3-BOOT0 (G1, AF0), PA2 (N1, AF0)
MCOPB6 (A2, AF0), PA15 (C9, AF6), PA8 (M4, AF0)
OSC_INOSC_IN (M13)
OSC_OUTOSC_OUT (N13)
OSC32_INPC14-OSC32_IN (E3)
OSC32_OUTPC15-OSC32_OUT (E2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (F4)
RTC_TAMP2PA0 (M1)
RTC_TAMP3PC12 (B10)
SYS_WKUP1PA0 (M1)
SYS_WKUP2PC13 (F4)
SYS_WKUP3PC12 (B10)
SYS_WKUP4PA2 (N1)
SYS_WKUP5PC5 (L5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES1 (аппаратное шифрование AES), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 129 шариков корпуса UFBGA129 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE1ввод-выводLCD_SEG37 (AF11), TIM17_CH1 (AF14), TSC_G7_IO2 (AF9)
A2PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), LCD_SEG6 (AF11), LPTIM1_ETR (AF1), RCC_MCO (AF0), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A3PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART1_TX (AF8), SAI1_SD_B (AF13), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
A6PD5ввод-выводQUADSPI_BK1_IO1 (AF10), SAI1_MCLK_B (AF13), TSC_G5_IO2 (AF9)
A7PD10ввод-выводLCD_SEG30 (AF11), SYS_TRIG_INOUT, TSC_G6_IO1 (AF9)
A8VDDCAPпитание—
A11PA13ввод-выводIR_OUT (AF8), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
A12VDDUSBпитание—
A13PA12ввод-выводLPUART1_RX (AF8), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
B1PE2ввод-выводLCD_SEG38 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TSC_G7_IO1 (AF9)
B2PE0ввод-выводLCD_SEG36 (AF11), TIM16_CH1 (AF14), TIM1_ETR (AF1), TSC_G7_IO3 (AF9)
B3PB4ввод-выводCOMP2_INP, I2C3_SDA (AF4), LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SYS_JTRST (AF0), TIM17_BKIN (AF14), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
B4PD12ввод-выводLCD_SEG32 (AF11), LPTIM2_IN1 (AF14), TSC_G6_IO3 (AF9)
B5PD11ввод-выводADC1_EXTI11, LCD_SEG31 (AF11), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9)
B6PD8ввод-выводLCD_SEG28 (AF11), TIM1_BKIN2 (AF2)
B7PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SYS_TRACED2 (AF0), TSC_SYNC (AF9)
B8VSSпитание—
B9PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9)
B10PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), RCC_LSCO (AF6), RTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3, TSC_G3_IO4 (AF9)
B11PD0ввод-выводSPI2_NSS (AF5)
B12VSSпитание—
B13PA11ввод-выводADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
C1PD13ввод-выводLCD_SEG33 (AF11), LPTIM2_OUT (AF14), TSC_G6_IO4 (AF9)
C2PD15ввод-выводADC1_EXTI15, LCD_SEG35 (AF11), TIM1_CH2 (AF1)
C3PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM1_BKIN (AF3), TSC_G2_IO4 (AF9), USART1_RX (AF7)
C4PB3ввод-выводCOMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
C5PD7ввод-выводLCD_SEG39 (AF11), QUADSPI_BK1_IO3 (AF10), TSC_G5_IO4 (AF9)
C6PD4ввод-выводQUADSPI_BK1_IO0 (AF10), SPI2_MOSI (AF5), TSC_G5_IO1 (AF9)
C7PD1ввод-выводSPI2_SCK (AF5)
C8PC11ввод-выводADC1_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), TSC_G3_IO3 (AF9)
C9PA15ввод-выводADC1_EXTI15, LCD_SEG17 (AF11), RCC_MCO (AF6), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9)
C10PA14ввод-выводI2C1_SMBA (AF4), LCD_SEG5 (AF11), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0)
C11VSSпитание—
C12PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), LCD_COM2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
C13PC9ввод-выводLCD_SEG27 (AF11), SAI1_SCK_B (AF13), TIM1_BKIN (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
D2VBATпитание—
D3PD14ввод-выводLCD_SEG34 (AF11), TIM1_CH1 (AF1)
D4PD9ввод-выводLCD_SEG29 (AF11), SYS_TRACED0 (AF0)
D6PD6ввод-выводQUADSPI_BK1_IO2 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TSC_G5_IO3 (AF9)
D8PD3ввод-выводQUADSPI_BK1_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3)
D10PC6ввод-выводLCD_SEG24 (AF11), TSC_G4_IO1 (AF9)
D11PC8ввод-выводLCD_SEG26 (AF11), TSC_G4_IO3 (AF9)
D12PC7ввод-выводLCD_SEG25 (AF11), TSC_G4_IO2 (AF9)
E2PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
E3PC14-OSC32_INввод-выводRCC_OSC32_IN
E5VSSпитание—
E7VSSпитание—
E9VSSпитание—
E11PB14ввод-выводI2C3_SDA (AF4), LCD_SEG14 (AF11), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9)
E12PB13ввод-выводI2C3_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9)
F1PH0ввод-вывод—
F2VDDCAPпитание—
F3VSSпитание—
F4PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2
F6VDDпитание—
F8VDDпитание—
F10PB15ввод-выводADC1_EXTI15, LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
F11VLXSMPSпитание—
F12VDDSMPSпитание—
F13VDDSMPSпитание—
G1PH3-BOOT0ввод-выводRCC_LSCO (AF0)
G2PH1ввод-вывод—
G3PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), QUADSPI_BK1_IO1 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM16_CH1 (AF14), TIM1_CH2N (AF1)
G5VSSпитание—
G7VDDпитание—
G9VSSпитание—
G11VLXSMPSпитание—
G12VSSSMPSпитание—
G13VSSSMPSпитание—
H1PC1ввод-выводADC1_IN2, I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SPI2_MOSI (AF3)
H2NRSTсброс—
H3PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
H4PB9ввод-выводI2C1_SDA (AF4), IR_OUT (AF8), LCD_COM3 (AF11), QUADSPI_BK1_IO0 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM1_CH3N (AF1), TSC_G7_IO4 (AF9)
H6VDDпитание—
H8VDDпитание—
H10PB12ввод-выводI2C3_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9)
H11VFBSMPSпитание—
H12PE3ввод-вывод—
H13PE4ввод-вывод—
J2PC2ввод-выводADC1_IN3, LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
J3PC3ввод-выводADC1_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
J5VSSпитание—
J7VSSпитание—
J9VSSпитание—
J11VSSпитание—
J12VDDCAPпитание—
K2VSSAпитание—
K3VDDAпитание—
K4VSSпитание—
K6VSSпитание—
K8VSSRFпитание—
K10VSSRFпитание—
K11AT0не подключён—
K12AT1не подключён—
L1VREF+служебныйVREFBUF_OUT
L2PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), LCD_SEG0 (AF11), SPI1_SCK (AF5), TIM2_CH2 (AF1)
L3PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG5 (AF11), LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5)
L4PA9ввод-выводADC1_IN16, COMP1_INM, I2C1_SCL (AF4), LCD_COM1 (AF11), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
L5PC5ввод-выводADC1_IN14, COMP1_INP, LCD_SEG23 (AF11), SAI1_D3 (AF3), SYS_WKUP5
L6PB10ввод-выводCOMP1_OUT (AF12), I2C3_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9)
L7VSSRFпитание—
L8VSSRFпитание—
L9VSSRFпитание—
L10VSSRFпитание—
L11VSSRFпитание—
L12PB1ввод-выводLPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8)
L13PB0ввод-выводCOMP1_OUT (AF12), RF_TX_MOD_EXT_PA (AF6)
M1PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14)
M2PA3ввод-выводADC1_IN8, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM2_CH4 (AF1)
M3PA6ввод-выводADC1_IN11, LCD_SEG3 (AF11), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12)
M4PA8ввод-выводADC1_IN15, LCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
M5PC4ввод-выводADC1_IN13, COMP1_INM, LCD_SEG22 (AF11)
M6PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C3_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1)
M7VSSпитание—
M8VSSRFпитание—
M9RF1служебныйRF_RF1
M10VSSRFпитание—
M11VSSRFпитание—
M12VSSRFпитание—
M13OSC_INслужебныйRCC_OSC_IN
N1PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1)
N2PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR (AF14), SAI1_SD_B (AF13), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
N3PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), LCD_SEG4 (AF11), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1)
N6PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LCD_VLCD (AF11), LPTIM1_OUT (AF1), RTC_OUT2, SAI1_EXTCLK (AF13), SPI1_NSS (AF5)
N7VDDCAPпитание—
N8VSSRFпитание—
N11VSSRFпитание—
N12VDDRFпитание—
N13OSC_OUTслужебныйRCC_OSC_OUT

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATD2резервное питание: часы реального времени и резервные регистры
VDDF6, F8, G7, H6, H8питание цифровой части и линий ввода-вывода
VDDAK3питание аналоговой части: АЦП, ЦАП, генераторы
VDDCAPA8, F2, J12, N7—
VDDRFN12—
VDDSMPSF12, F13—
VDDUSBA12питание приёмопередатчика USB
VFBSMPSH11—
VLXSMPSF11, G11—
VSSB8, B12, C11, E5, E7, E9, F3, G5, G9, J5, J7, J9, J11, K4, K6, M7общий провод (земля)
VSSAK2общий провод аналоговой части
VSSRFK8, K10, L7, L8, L9, L10, L11, M8, M10, M11, M12, N8, N11—
VSSSMPSG12, G13—
NRSTH2сброс, активный уровень — низкий
OSC_INM13вход генератора с внешним кварцевым резонатором
OSC_OUTN13выход генератора с внешним кварцевым резонатором
RF1M9—
VREF+L1верхнее опорное напряжение АЦП и ЦАП
AT0K11—
AT1K12—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB55VGQx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB55VGSTM32WB55VGQx1 МБ256 КБ

Линейка STM32WBx5, семейство STM32WB, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA129, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WB55VCSTM32WBx5129 из 129выводы совпадают полностьюфлеш-память до 1024 и 256 КБ; ОЗУ 256 и 128 КБ
STM32WB55VESTM32WBx5129 из 129выводы совпадают полностьюфлеш-память до 1024 и 512 КБ

Частые вопросы

На каких выводах USART1 у STM32WB55VG?

В корпусе UFBGA129 сигнал USART1_TX выведен на PB6 (шарик A2, AF7) или PA9 (шарик L4, AF7), USART1_RX — на PB7 (шарик C3, AF7) или PA10 (шарик C12, AF7).

Где у STM32WB55VG выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик C10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB55VG?

I2C1_SCL — PB6 (шарик A2, AF4) или PB8 (шарик G3, AF4) или PA9 (шарик L4, AF4), I2C1_SDA — PB7 (шарик C3, AF4) или PA10 (шарик C12, AF4) или PB9 (шарик H4, AF4).

Сколько выводов ввода-вывода у STM32WB55VG в корпусе UFBGA129?

72 из 129. Ещё 50 выводов заняты питанием и землёй, остальные 7 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WB55VG?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
