STM32WBA23CE в корпусе UFQFPN48 SMPS: распиновка
STM32WBA23CE — микроконтроллер STM32WBA на ядре Cortex-M33: 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус UFQFPN48 SMPS — 48 выводов, из них 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 512 КБ
- ОЗУ
- 96 КБ
- Корпус
- UFQFPN48 SMPS, 48 выводов
- Линий ввода-вывода
- 29

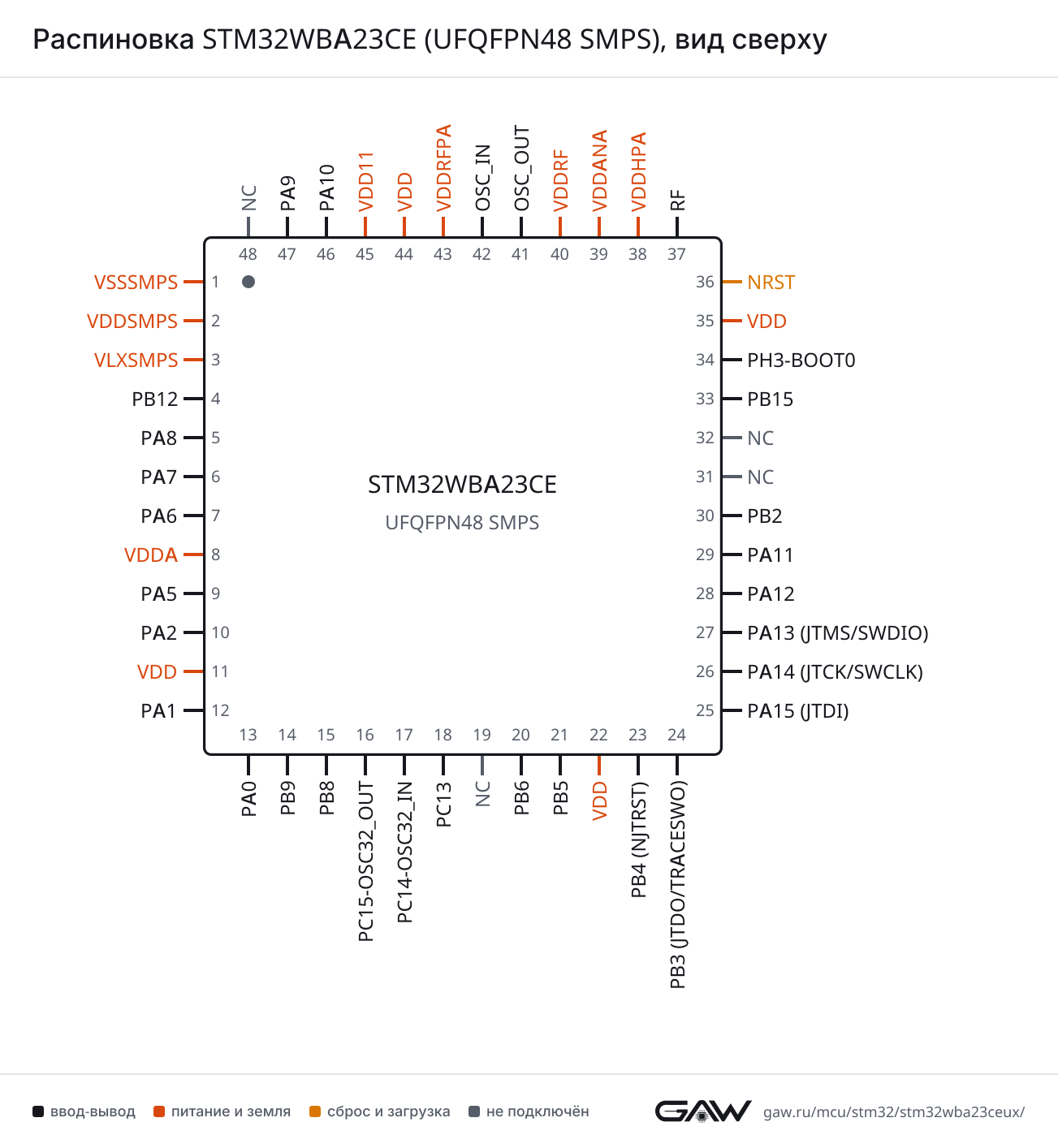

Схема корпуса UFQFPN48 SMPS
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA5 (9, AF7), PA1 (12, AF7) |
| CTS | PA7 (6, AF7), PB4 (NJTRST) (23, AF7) | |
| DE | PA6 (7, AF7), PA2 (10, AF7) | |
| RTS | PA6 (7, AF7), PA2 (10, AF7) | |
| RX | PA8 (5, AF7), PA7 (6, AF10), PA12 (28, AF7), PA9 (47, AF7) | |
| TX | PB12 (4, AF7), PA6 (7, AF10), PA5 (9, AF10), PB2 (30, AF7) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA0 (13, AF8), PB8 (15, AF8), PB15 (33, AF8) |
| DE | PB9 (14, AF8), PA9 (47, AF8) | |
| RTS | PB9 (14, AF8), PH3-BOOT0 (34, AF8), PA10 (46, AF9), PA9 (47, AF8) | |
| RX | PA1 (12, AF8), PB15 (33, AF9), PA10 (46, AF8) | |
| TX | PA2 (10, AF8), PB5 (21, AF8), PH3-BOOT0 (34, AF9) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI3 | MISO | PA7 (6, AF5), PB9 (14, AF6), PB4 (NJTRST) (23, AF4), PA10 (46, AF5) |
| MOSI | PA6 (7, AF5), PB8 (15, AF6), PA9 (47, AF4) | |
| NSS | PA5 (9, AF6) | |
| RDY | PA8 (5, AF6), PA6 (7, AF6) | |
| SCK | PA8 (5, AF5), PA0 (13, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA15 (JTDI) (25, AF4), PB2 (30, AF4) |
| SDA | PB3 (JTDO/TRACESWO) (24, AF4), PA11 (29, AF4) | |
| SMBA | PB15 (33, AF4) | |
| I2C3 | SCL | PA6 (7, AF4), PB2 (30, AF6) |
| SDA | PA8 (5, AF4), PA7 (6, AF4), PA11 (29, AF6) | |
| SMBA | PB15 (33, AF6) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PA1 (12, AF3), PB4 (NJTRST) (23, AF8), PA9 (47, AF3) |
| CK2 | PA6 (7, AF3) | |
| D1 | PA8 (5, AF3), PA2 (10, AF3), PA10 (46, AF3) | |
| D2 | PA5 (9, AF3), PB5 (21, AF3) | |
| FS_A | PA8 (5, AF13) | |
| MCLK_A | PA6 (7, AF13) | |
| SCK_A | PA7 (6, AF13), PA5 (9, AF11) | |
| SD_A | PB12 (4, AF13), PA6 (7, AF11) | |
| SD_B | PA12 (28, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC4 | EXTI15 | PC15-OSC32_OUT (16), PA15 (JTDI) (25), PB15 (33) |
| IN1 | PA8 (5) | |
| IN2 | PA7 (6) | |
| IN3 | PA6 (7) | |
| IN4 | PA5 (9) | |
| IN7 | PA2 (10) | |
| IN8 | PA1 (12) | |
| IN9 | PA0 (13) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM2 | CH1 | PB12 (4, AF1), PA5 (9, AF1), PB6 (20, AF1) |
| CH2 | PA8 (5, AF1) | |
| CH3 | PA7 (6, AF1) | |
| CH4 | PA6 (7, AF1) | |
| ETR | PB12 (4, AF2), PA5 (9, AF2), PB6 (20, AF2) | |
| TIM16 | BKIN | PB15 (33, AF14) |
| CH1 | PA2 (10, AF14), PB9 (14, AF14) | |
| CH1N | PB8 (15, AF14) | |
| TIM17 | BKIN | PA15 (JTDI) (25, AF14) |
| CH1 | PA1 (12, AF14), PB4 (NJTRST) (23, AF14) | |
| CH1N | PB3 (JTDO/TRACESWO) (24, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PA12 (28, AF2) |
| CH2 | PA8 (5, AF2), PA15 (JTDI) (25, AF2) | |
| ETR | PB8 (15, AF0) | |
| IN1 | PA0 (13, AF0) | |
| IN2 | PB3 (JTDO/TRACESWO) (24, AF2) | |
| LPTIM2 | CH1 | PA2 (10, AF13), PA11 (29, AF14) |
| CH2 | PA1 (12, AF13) | |
| ETR | PA5 (9, AF14) | |
| IN1 | PB9 (14, AF13) | |
| IN2 | PB4 (NJTRST) (23, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (18) |
| OUT2 | PB2 (30) | |
| REFIN | PB9 (14, AF0) | |
| TS | PC13 (18) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (26, AF0) |
| JTDI | PA15 (JTDI) (25, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (24, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (27, AF0) | |
| NJTRST | PB4 (NJTRST) (23, AF0) | |
| TRACECLK | PB6 (20, AF6) | |
| TRACED0 | PA15 (JTDI) (25, AF6) | |
| TRACED1 | PB3 (JTDO/TRACESWO) (24, AF6) | |
| TRACED2 | PB4 (NJTRST) (23, AF6) | |
| TRACED3 | PB5 (21, AF6) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (10) |
| MCO | PA8 (5, AF0) | |
| OSC_IN | OSC_IN (42) | |
| OSC_OUT | OSC_OUT (41) | |
| OSC32_IN | PC14-OSC32_IN (17) | |
| OSC32_OUT | PC15-OSC32_OUT (16) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PA5 (9, AF0) |
| PWR_CSTOP | PA6 (7, AF0) | |
| PWR_WKUP1 | PA0 (13), PB2 (30) | |
| PWR_WKUP2 | PC13 (18) | |
| PWR_WKUP3 | PA1 (12), PB6 (20) | |
| PWR_WKUP4 | PA2 (10) | |
| PWR_WKUP6 | PA5 (9), PA12 (28) | |
| PWR_WKUP7 | PA6 (7) | |
| PWR_WKUP8 | PA7 (6), PB9 (14) | |
| TAMP_IN1 | PA7 (6) | |
| TAMP_IN2 | PH3-BOOT0 (34) | |
| TAMP_IN3 | PA14 (JTCK/SWCLK) (26) | |
| TAMP_IN4 | PC13 (18) | |
| TAMP_OUT1 | PH3-BOOT0 (34) | |
| TAMP_OUT2 | PA7 (6) | |
| TAMP_OUT3 | PC13 (18) | |
| TAMP_OUT4 | PA14 (JTCK/SWCLK) (26) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 48 выводов корпуса UFQFPN48 SMPS по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VSSSMPS | питание | — |
| 2 | VDDSMPS | питание | — |
| 3 | VLXSMPS | питание | — |
| 4 | PB12 | ввод-вывод | SAI1_SD_A (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART1_TX (AF7) |
| 5 | PA8 | ввод-вывод | ADC4_IN1, I2C3_SDA (AF4), LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_D1 (AF3), SAI1_FS_A (AF13), SPI3_RDY (AF6), SPI3_SCK (AF5), TIM2_CH2 (AF1), USART1_RX (AF7) |
| 6 | PA7 | ввод-вывод | ADC4_IN2, I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), SPI3_MISO (AF5), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), USART1_CTS (AF7), USART1_RX (AF10) |
| 7 | PA6 | ввод-вывод | ADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SAI1_SD_A (AF11), SPI3_MOSI (AF5), SPI3_RDY (AF6), TIM2_CH4 (AF1), USART1_DE (AF7), USART1_RTS (AF7), USART1_TX (AF10) |
| 8 | VDDA | питание | — |
| 9 | PA5 | ввод-вывод | ADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SAI1_SCK_A (AF11), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART1_CK (AF7), USART1_TX (AF10) |
| 10 | PA2 | ввод-вывод | ADC4_IN7, LPTIM2_CH1 (AF13), LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), USART1_DE (AF7), USART1_RTS (AF7) |
| 11 | VDD | питание | — |
| 12 | PA1 | ввод-вывод | ADC4_IN8, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), TIM17_CH1 (AF14), USART1_CK (AF7) |
| 13 | PA0 | ввод-вывод | ADC4_IN9, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6) |
| 14 | PB9 | ввод-вывод | LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, RTC_REFIN (AF0), SPI3_MISO (AF6), TIM16_CH1 (AF14) |
| 15 | PB8 | ввод-вывод | LPTIM1_ETR (AF0), LPUART1_CTS (AF8), SPI3_MOSI (AF6), TIM16_CH1N (AF14) |
| 16 | PC15-OSC32_OUT | ввод-вывод | ADC4_EXTI15, RCC_OSC32_OUT |
| 17 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 18 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT3 |
| 19 | NC | не подключён | — |
| 20 | PB6 | ввод-вывод | DEBUG_TRACECLK (AF6), PWR_WKUP3, TIM2_CH1 (AF1), TIM2_ETR (AF2) |
| 21 | PB5 | ввод-вывод | DEBUG_TRACED3 (AF6), LPUART1_TX (AF8), SAI1_D2 (AF3) |
| 22 | VDD | питание | — |
| 23 | PB4 (NJTRST) | ввод-вывод | DEBUG_NJTRST (AF0), DEBUG_TRACED2 (AF6), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_CK1 (AF8), SPI3_MISO (AF4), TIM17_CH1 (AF14), USART1_CTS (AF7) |
| 24 | PB3 (JTDO/TRACESWO) | ввод-вывод | DEBUG_JTDO-SWO (AF0), DEBUG_TRACED1 (AF6), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), TIM17_CH1N (AF14) |
| 25 | PA15 (JTDI) | ввод-вывод | ADC4_EXTI15, DEBUG_JTDI (AF0), DEBUG_TRACED0 (AF6), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), TIM17_BKIN (AF14) |
| 26 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT4 |
| 27 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10) |
| 28 | PA12 | ввод-вывод | LPTIM1_CH1 (AF2), PTA_ACTIVE (AF8), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SAI1_SD_B (AF13), USART1_RX (AF7) |
| 29 | PA11 | ввод-вывод | I2C1_SDA (AF4), I2C3_SDA (AF6), LPTIM2_CH1 (AF14), PTA_ACTIVE (AF10), RF_ANTSW1 (AF11) |
| 30 | PB2 | ввод-вывод | I2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, USART1_TX (AF7) |
| 31 | NC | не подключён | — |
| 32 | NC | не подключён | — |
| 33 | PB15 | ввод-вывод | ADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), LPUART1_RX (AF9), PTA_GRANT (AF10), RF_EXTPABYP1 (AF11), TIM16_BKIN (AF14) |
| 34 | PH3-BOOT0 | ввод-вывод | LPUART1_RTS (AF8), LPUART1_TX (AF9), PTA_GRANT (AF10), RF_EXTPABYP2 (AF11), TAMP_IN2, TAMP_OUT1 |
| 35 | VDD | питание | — |
| 36 | NRST | сброс | — |
| 37 | RF | служебный | — |
| 38 | VDDHPA | питание | — |
| 39 | VDDANA | питание | — |
| 40 | VDDRF | питание | — |
| 41 | OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 42 | OSC_IN | ввод-вывод | RCC_OSC_IN |
| 43 | VDDRFPA | питание | — |
| 44 | VDD | питание | — |
| 45 | VDD11 | питание | — |
| 46 | PA10 | ввод-вывод | LPUART1_RTS (AF9), LPUART1_RX (AF8), SAI1_D1 (AF3), SPI3_MISO (AF5) |
| 47 | PA9 | ввод-вывод | LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), SPI3_MOSI (AF4), USART1_RX (AF7) |
| 48 | NC | не подключён | — |
| 49 | VSS (exposed pad) | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VDD | 11, 22, 35, 44 | питание цифровой части и линий ввода-вывода |
| VDD11 | 45 | — |
| VDDA | 8 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDANA | 39 | — |
| VDDHPA | 38 | — |
| VDDRF | 40 | — |
| VDDRFPA | 43 | — |
| VDDSMPS | 2 | — |
| VLXSMPS | 3 | — |
| VSS (exposed pad) | 49 | — |
| VSSSMPS | 1 | — |
| NRST | 36 | сброс, активный уровень — низкий |
| RF | 37 | — |
| NC | 19, 31, 32, 48 | не подключён |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32WBA23CEUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32WBA23CE | STM32WBA23CEUx | 512 КБ | 96 КБ |
Линейка STM32WBAx3, семейство STM32WBA, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
В базе STM32CubeMX нет других микроконтроллеров в корпусе UFQFPN48 SMPS, у которых совпадает не меньше 90 % выводов.
Частые вопросы
На каких выводах USART1 у STM32WBA23CE?
В корпусе UFQFPN48 SMPS сигнал USART1_TX выведен на PB12 (вывод 4, AF7) или PA6 (вывод 7, AF10) или PA5 (вывод 9, AF10) или PB2 (вывод 30, AF7), USART1_RX — на PA8 (вывод 5, AF7) или PA7 (вывод 6, AF10) или PA12 (вывод 28, AF7) или PA9 (вывод 47, AF7).
Где у STM32WBA23CE выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (вывод 27, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 26, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32WBA23CE?
I2C1_SCL — PA15 (JTDI) (вывод 25, AF4) или PB2 (вывод 30, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (вывод 24, AF4) или PA11 (вывод 29, AF4).
Сколько выводов ввода-вывода у STM32WBA23CE в корпусе UFQFPN48 SMPS?
29 из 48. Ещё 14 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.
