STM32WBA25HE в корпусе WLCSP37 SMPS USB: распиновка

STM32WBA25HE — микроконтроллер STM32WBA на ядре Cortex-M33: 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус WLCSP37 SMPS USB — 37 шариков, из них 17 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
512 КБ
ОЗУ
96 КБ
Корпус
WLCSP37 SMPS USB, 37 шариков
Линий ввода-вывода
17

Схема корпуса WLCSP37 SMPS USB

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WBA25HE в корпусе WLCSP37 SMPS USB, вид сверхуABCDEFGHJKL12345678OSC_IN — шарик A5: RCC_OSC_INOSC_INVDD11 — шарик A7VDD11VDDRF — шарик B4VDDRFVDDRFPA — шарик B6VDDRFPAVDDSMPS — шарик B8VDDSMPSVDDHPA — шарик C3VDDHPAOSC_OUT — шарик C5: RCC_OSC_OUTOSCOUTVSSSMPS — шарик C7VSSSMPSVDDANA — шарик D4VDDANAVDD — шарик D6VDDVLXSMPS — шарик D8VLXSMPSNRST — шарик E1NRSTVSSRF — шарик E3VSSRFVSSRF — шарик E5VSSRFVSS — шарик E7VSSRF — шарик F2RFVSSRF — шарик F4VSSRFPA6 — шарик F6: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SAI1_SD_A, SPI3_MOSI, SPI3_RDY, TIM2_CH4, USART1_DE, USART1_RTS, USART1_TXPA6PA8 — шарик F8: ADC4_IN1, I2C3_SDA, LPTIM1_CH2, RCC_MCO, SAI1_D1, SAI1_FS_A, SPI3_RDY, SPI3_SCK, TIM2_CH2, USART1_RX, USB_SOFPA8PH3-BOOT0 — шарик G1: LPUART1_RTS, LPUART1_TX, PTA_GRANT, RF_EXTPABYP2, TAMP_IN2, TAMP_OUT1PH3PB15 — шарик G3: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, LPUART1_RX, PTA_GRANT, RF_EXTPABYP1, TIM16_BKINPB15PA5 — шарик G5: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SAI1_SCK_A, SPI3_NSS, TIM2_CH1, TIM2_ETR, USART1_CK, USART1_TXPA5VSSA — шарик G7VSSAPA12 — шарик H2: LPTIM1_CH1, PTA_ACTIVE, PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SAI1_SD_B, USART1_RX, XSPI1_NCSPA12PA13 (JTMS/SWDIO) — шарик H4: DEBUG_JTMS-SWDIO, IR_OUT, PTA_PRIORITY, USB_NOEPA13PB3 (JTDO/TRACESWO) — шарик H6: DEBUG_JTDO-SWO, DEBUG_TRACED1, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, TIM17_CH1N, XSPI1_IO0PB3VDDA — шарик H8VDDAPA15 (JTDI) — шарик J3: ADC4_EXTI15, DEBUG_JTDI, DEBUG_TRACED0, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, TIM17_BKIN, XSPI1_CLKPA15PC15-OSC32_OUT — шарик J5: ADC4_EXTI15, RCC_OSC32_OUTPC15PB8 — шарик J7: LPTIM1_ETR, LPUART1_CTS, SPI3_MOSI, TIM16_CH1N, USB_DP, XSPI1_IO2PB8PA14 (JTCK/SWCLK) — шарик K2: DEBUG_JTCK-SWCLK, PTA_STATUS, TAMP_IN3, TAMP_OUT4PA14PC14-OSC32_IN — шарик K4: RCC_OSC32_INPC14VSS — шарик K6VSSPB9 — шарик K8: LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, PWR_WKUP8, RTC_REFIN, SPI3_MISO, TIM16_CH1, USB_DM, XSPI1_IO3PB9PB4 (NJTRST) — шарик L3: DEBUG_NJTRST, DEBUG_TRACED2, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_CK1, SPI3_MISO, TIM17_CH1, USART1_CTS, XSPI1_IO1PB4VDD — шарик L5VDDVDDUSB — шарик L7VDDUSBWLCSP37 SMPS USB, вид сверху: шарики видны сквозькорпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

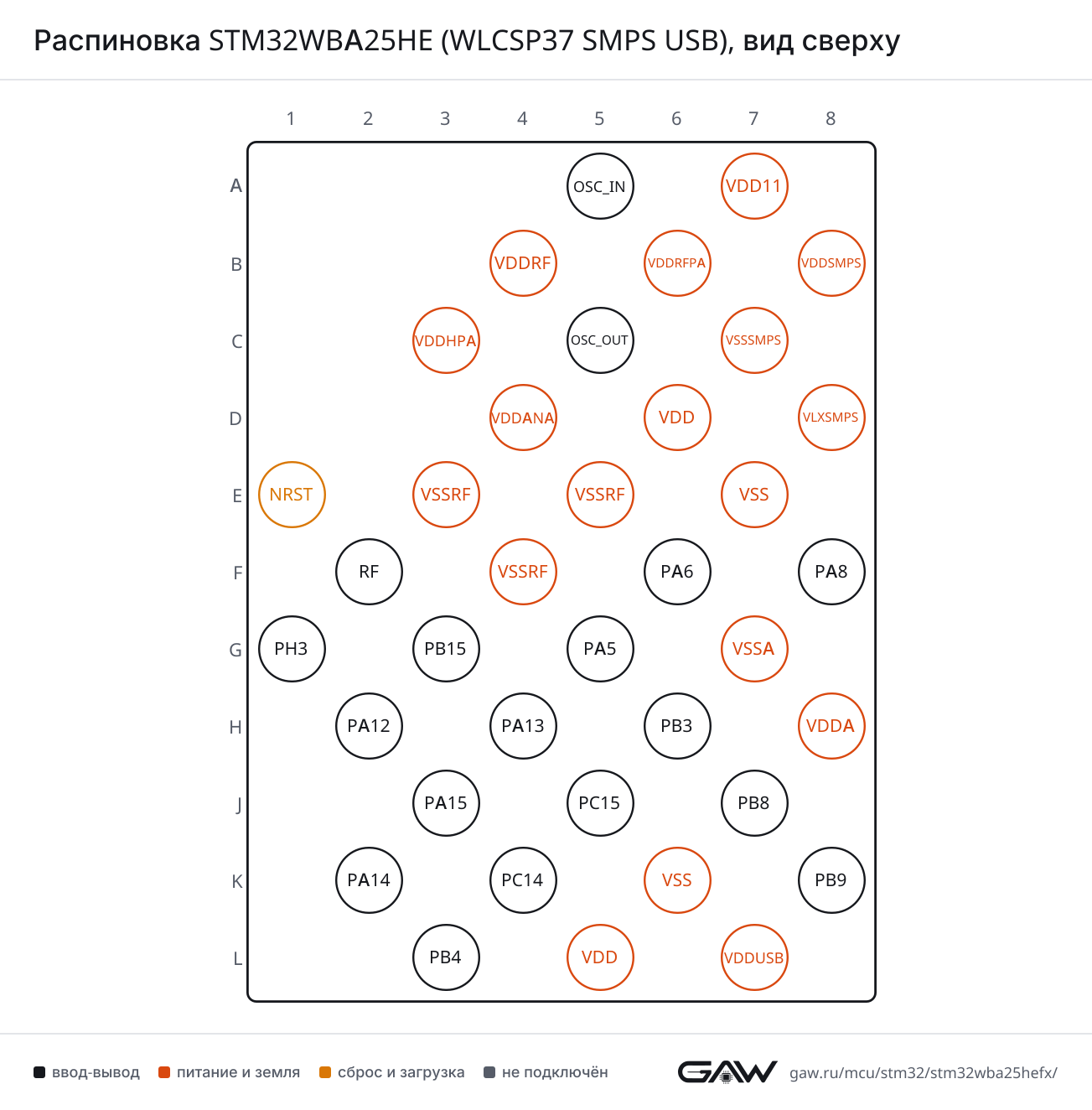

Распиновка STM32WBA25HE (WLCSP37 SMPS USB), вид сверхуРаспиновка WLCSP37 SMPS USB картинкой
PNG, 1303 × 1324 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA5 (G5, AF7)
CTSPB4 (NJTRST) (L3, AF7)
DEPA6 (F6, AF7)
RTSPA6 (F6, AF7)
RXPA8 (F8, AF7), PA12 (H2, AF7)
TXPA6 (F6, AF10), PA5 (G5, AF10)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB15 (G3, AF8), PB8 (J7, AF8)
DEPB9 (K8, AF8)
RTSPH3-BOOT0 (G1, AF8), PB9 (K8, AF8)
RXPB15 (G3, AF9)
TXPH3-BOOT0 (G1, AF9)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI3MISOPB9 (K8, AF6), PB4 (NJTRST) (L3, AF4)
MOSIPA6 (F6, AF5), PB8 (J7, AF6)
NSSPA5 (G5, AF6)
RDYPA6 (F6, AF6), PA8 (F8, AF6)
SCKPA8 (F8, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (JTDI) (J3, AF4)
SDAPB3 (JTDO/TRACESWO) (H6, AF4)
SMBAPB15 (G3, AF4)
I2C3SCLPA6 (F6, AF4)
SDAPA8 (F8, AF4)
SMBAPB15 (G3, AF6)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPB9 (K8)
DPPB8 (J7)
NOEPA13 (JTMS/SWDIO) (H4, AF3)
SOFPA8 (F8, AF10)

XSPI — расширенный SPI для памяти

БлокСигналВыводы
XSPI1CLKPA15 (JTDI) (J3, AF13)
IO0PB3 (JTDO/TRACESWO) (H6, AF13)
IO1PB4 (NJTRST) (L3, AF11)
IO2PB8 (J7, AF11)
IO3PB9 (K8, AF11)
NCSPA12 (H2, AF14)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB4 (NJTRST) (L3, AF8)
CK2PA6 (F6, AF3)
D1PA8 (F8, AF3)
D2PA5 (G5, AF3)
FS_APA8 (F8, AF13)
MCLK_APA6 (F6, AF13)
SCK_APA5 (G5, AF11)
SD_APA6 (F6, AF11)
SD_BPA12 (H2, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PB15 (G3), PA15 (JTDI) (J3), PC15-OSC32_OUT (J5)
IN1PA8 (F8)
IN3PA6 (F6)
IN4PA5 (G5)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA5 (G5, AF1)
CH2PA8 (F8, AF1)
CH4PA6 (F6, AF1)
ETRPA5 (G5, AF2)
TIM16BKINPB15 (G3, AF14)
CH1PB9 (K8, AF14)
CH1NPB8 (J7, AF14)
TIM17BKINPA15 (JTDI) (J3, AF14)
CH1PB4 (NJTRST) (L3, AF14)
CH1NPB3 (JTDO/TRACESWO) (H6, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA12 (H2, AF2)
CH2PA8 (F8, AF2), PA15 (JTDI) (J3, AF2)
ETRPB8 (J7, AF0)
IN2PB3 (JTDO/TRACESWO) (H6, AF2)
LPTIM2ETRPA5 (G5, AF14)
IN1PB9 (K8, AF13)
IN2PB4 (NJTRST) (L3, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCREFINPB9 (K8, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (K2, AF0)
JTDIPA15 (JTDI) (J3, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (H6, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (H4, AF0)
NJTRSTPB4 (NJTRST) (L3, AF0)
TRACED0PA15 (JTDI) (J3, AF6)
TRACED1PB3 (JTDO/TRACESWO) (H6, AF6)
TRACED2PB4 (NJTRST) (L3, AF6)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (F8, AF0)
OSC_INOSC_IN (A5)
OSC_OUTOSC_OUT (C5)
OSC32_INPC14-OSC32_IN (K4)
OSC32_OUTPC15-OSC32_OUT (J5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (G5, AF0)
PWR_CSTOPPA6 (F6, AF0)
PWR_WKUP6PA5 (G5), PA12 (H2)
PWR_WKUP7PA6 (F6)
PWR_WKUP8PB9 (K8)
TAMP_IN2PH3-BOOT0 (G1)
TAMP_IN3PA14 (JTCK/SWCLK) (K2)
TAMP_OUT1PH3-BOOT0 (G1)
TAMP_OUT4PA14 (JTCK/SWCLK) (K2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 37 шариков корпуса WLCSP37 SMPS USB по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A5OSC_INввод-выводRCC_OSC_IN
A7VDD11питание—
B4VDDRFпитание—
B6VDDRFPAпитание—
B8VDDSMPSпитание—
C3VDDHPAпитание—
C5OSC_OUTввод-выводRCC_OSC_OUT
C7VSSSMPSпитание—
D4VDDANAпитание—
D6VDDпитание—
D8VLXSMPSпитание—
E1NRSTсброс—
E3VSSRFпитание—
E5VSSRFпитание—
E7VSSпитание—
F2RFслужебный—
F4VSSRFпитание—
F6PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SAI1_SD_A (AF11), SPI3_MOSI (AF5), SPI3_RDY (AF6), TIM2_CH4 (AF1), USART1_DE (AF7), USART1_RTS (AF7), USART1_TX (AF10)
F8PA8ввод-выводADC4_IN1, I2C3_SDA (AF4), LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_D1 (AF3), SAI1_FS_A (AF13), SPI3_RDY (AF6), SPI3_SCK (AF5), TIM2_CH2 (AF1), USART1_RX (AF7), USB_SOF (AF10)
G1PH3-BOOT0ввод-выводLPUART1_RTS (AF8), LPUART1_TX (AF9), PTA_GRANT (AF10), RF_EXTPABYP2 (AF11), TAMP_IN2, TAMP_OUT1
G3PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), LPUART1_RX (AF9), PTA_GRANT (AF10), RF_EXTPABYP1 (AF11), TIM16_BKIN (AF14)
G5PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SAI1_SCK_A (AF11), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART1_CK (AF7), USART1_TX (AF10)
G7VSSAпитание—
H2PA12ввод-выводLPTIM1_CH1 (AF2), PTA_ACTIVE (AF8), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SAI1_SD_B (AF13), USART1_RX (AF7), XSPI1_NCS (AF14)
H4PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10), USB_NOE (AF3)
H6PB3 (JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), DEBUG_TRACED1 (AF6), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), TIM17_CH1N (AF14), XSPI1_IO0 (AF13)
H8VDDAпитание—
J3PA15 (JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), DEBUG_TRACED0 (AF6), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), TIM17_BKIN (AF14), XSPI1_CLK (AF13)
J5PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
J7PB8ввод-выводLPTIM1_ETR (AF0), LPUART1_CTS (AF8), SPI3_MOSI (AF6), TIM16_CH1N (AF14), USB_DP, XSPI1_IO2 (AF11)
K2PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT4
K4PC14-OSC32_INввод-выводRCC_OSC32_IN
K6VSSпитание—
K8PB9ввод-выводLPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, RTC_REFIN (AF0), SPI3_MISO (AF6), TIM16_CH1 (AF14), USB_DM, XSPI1_IO3 (AF11)
L3PB4 (NJTRST)ввод-выводDEBUG_NJTRST (AF0), DEBUG_TRACED2 (AF6), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_CK1 (AF8), SPI3_MISO (AF4), TIM17_CH1 (AF14), USART1_CTS (AF7), XSPI1_IO1 (AF11)
L5VDDпитание—
L7VDDUSBпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDD6, L5питание цифровой части и линий ввода-вывода
VDD11A7—
VDDAH8питание аналоговой части: АЦП, ЦАП, генераторы
VDDANAD4—
VDDHPAC3—
VDDRFB4—
VDDRFPAB6—
VDDSMPSB8—
VDDUSBL7питание приёмопередатчика USB
VLXSMPSD8—
VSSE7, K6общий провод (земля)
VSSAG7общий провод аналоговой части
VSSRFE3, E5, F4—
VSSSMPSC7—
NRSTE1сброс, активный уровень — низкий
RFF2—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA25HEFx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA25HESTM32WBA25HEFx512 КБ96 КБ

Линейка STM32WBAx5, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP37 SMPS USB, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32WBA25HE?

В корпусе WLCSP37 SMPS USB сигнал USART1_TX выведен на PA6 (шарик F6, AF10) или PA5 (шарик G5, AF10), USART1_RX — на PA8 (шарик F8, AF7) или PA12 (шарик H2, AF7).

Где у STM32WBA25HE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик H4, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик K2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA25HE?

I2C1_SCL — PA15 (JTDI) (шарик J3, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик H6, AF4).

Сколько выводов ввода-вывода у STM32WBA25HE в корпусе WLCSP37 SMPS USB?

17 из 37. Ещё 18 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
