STM32WBA54KE в корпусе UFQFPN32: распиновка

STM32WBA54KE — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 22 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 100 МГц
Флеш-память
512 КБ
ОЗУ
96 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
22
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

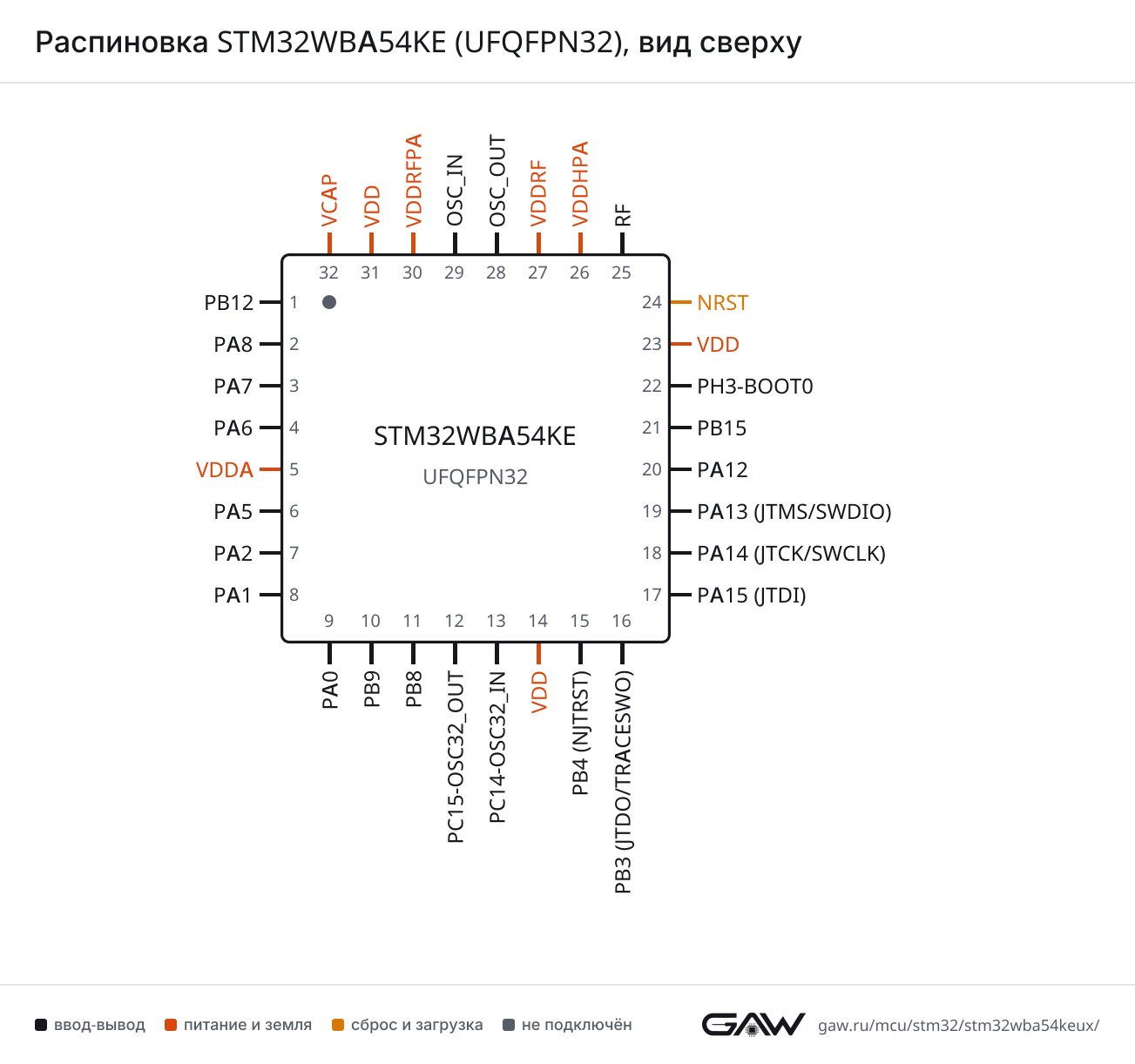

Распиновка STM32WBA54KE в корпусе UFQFPN32, вид сверхуSTM32WBA54KEUFQFPN32, вид сверхуPB12 — вывод 1: SAI1_SD_A, SPI1_RDY, TIM2_CH1, TIM2_ETR, TIM3_ETR, TSC_SYNC, USART1_TX1PB12PA8 — вывод 2: ADC4_IN1, LPTIM1_CH2, RCC_MCO, SAI1_FS_A, SPI3_RDY, TIM2_CH2, TSC_G1_IO1, USART1_RX2PA8PA7 — вывод 3: ADC4_IN2, COMP1_OUT, I2C3_SDA, PWR_WKUP8, SAI1_SCK_A, TAMP_IN1, TAMP_OUT2, TIM2_CH3, TSC_G1_IO2, USART1_CTS3PA7PA6 — вывод 4: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SPI3_RDY, TIM2_CH4, TSC_G1_IO3, USART1_DE, USART1_RTS4PA6VDDA — вывод 55VDDAPA5 — вывод 6: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G1_IO4, USART1_CK6PA5PA2 — вывод 7: ADC4_IN7, COMP1_INP, LPUART1_TX, PWR_WKUP4, RCC_LSCO, SAI1_D1, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G4_IO4, USART1_DE, USART1_RTS7PA2PA1 — вывод 8: ADC4_IN8, COMP1_INM, LPTIM2_CH2, LPUART1_RX, PWR_WKUP3, SAI1_CK1, SPI1_RDY, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO1, USART1_CK8PA1PA0 — вывод 9: ADC4_IN9, COMP2_INP, LPTIM1_IN1, LPUART1_CTS, PWR_WKUP1, SPI3_SCK, TIM1_CH2N, TIM3_CH3, TIM3_ETR, TSC_G2_IO29PA0PB9 — вывод 10: ADC4_IN10, COMP2_INM, IR_OUT, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, PWR_WKUP8, SPI3_MISO, TIM16_CH1, TIM1_CH3N, TIM3_CH4, TSC_G2_IO310PB9PB8 — вывод 11: COMP1_OUT, LPTIM1_ETR, PWR_PVD_IN, SPI3_MOSI, TIM16_CH1N, TIM1_CH1, TIM3_ETR, TSC_G2_IO4, USART2_RX11PB8PC15-OSC32_OUT — вывод 12: ADC4_EXTI15, RCC_OSC32_OUT12PC15-OSC32_OUTPC14-OSC32_IN — вывод 13: RCC_OSC32_IN13PC14-OSC32_INVDD — вывод 1414VDDPB4 (NJTRST) — вывод 15: DEBUG_NJTRST, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_MCLK_B, SPI1_SCK, TIM17_CH1, TIM1_CH3, TSC_G3_IO1, USART2_RX15PB4 (NJTRST)PB3 (JTDO/TRACESWO) — вывод 16: DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, SPI1_MISO, TIM17_CH1N, TIM1_CH4, TSC_G3_IO2, USART2_CK16PB3 (JTDO/TRACESWO)PA15 (JTDI) — вывод 17: ADC4_EXTI15, DEBUG_JTDI, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, SPI1_MOSI, TIM17_BKIN, TIM1_ETR, TSC_G3_IO3, USART2_DE, USART2_RTS17PA15 (JTDI)PA14 (JTCK/SWCLK) — вывод 18: COMP2_OUT, DEBUG_JTCK-SWCLK, PTA_STATUS, TAMP_IN3, TAMP_OUT6, USART2_TX18PA14 (JTCK/SWCLK)PA13 (JTMS/SWDIO) — вывод 19: DEBUG_JTMS-SWDIO, IR_OUT, PTA_PRIORITY19PA13 (JTMS/SWDIO)PA12 — вывод 20: COMP2_OUT, PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SPI1_NSS, TIM1_CH2, TSC_G3_IO4, USART2_TX20PA12PB15 — вывод 21: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, PTA_GRANT, RF_EXTPABYP, TIM16_BKIN, TIM1_BKIN2, USART2_CTS21PB15PH3-BOOT0 — вывод 22: PTA_GRANT, RF_EXTPABYP, TAMP_IN2, TAMP_OUT122PH3-BOOT0VDD — вывод 2323VDDNRST — вывод 2424NRSTRF — вывод 2525RFVDDHPA — вывод 2626VDDHPAVDDRF — вывод 2727VDDRFOSC_OUT — вывод 28: RCC_OSC_OUT28OSC_OUTOSC_IN — вывод 29: RCC_OSC_IN29OSC_INVDDRFPA — вывод 3030VDDRFPAVDD — вывод 3131VDDVCAP — вывод 3232VCAP
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32WBA54KE (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1303 × 1222 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA5 (6, AF7), PA1 (8, AF7)
CTSPA7 (3, AF7)
DEPA6 (4, AF7), PA2 (7, AF7)
RTSPA6 (4, AF7), PA2 (7, AF7)
RXPA8 (2, AF7)
TXPB12 (1, AF7)
USART2CKPB3 (JTDO/TRACESWO) (16, AF3)
CTSPB15 (21, AF3)
DEPA15 (JTDI) (17, AF3)
RTSPA15 (JTDI) (17, AF3)
RXPB8 (11, AF3), PB4 (NJTRST) (15, AF3)
TXPA14 (JTCK/SWCLK) (18, AF3), PA12 (20, AF3)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA0 (9, AF8), PB15 (21, AF8)
DEPB9 (10, AF8)
RTSPB9 (10, AF8)
RXPA1 (8, AF8)
TXPA2 (7, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB3 (JTDO/TRACESWO) (16, AF5)
MOSIPA15 (JTDI) (17, AF5)
NSSPA12 (20, AF5)
RDYPB12 (1, AF5), PA1 (8, AF5)
SCKPB4 (NJTRST) (15, AF5)
SPI3MISOPB9 (10, AF6)
MOSIPB8 (11, AF6)
NSSPA5 (6, AF6)
RDYPA8 (2, AF6), PA6 (4, AF6)
SCKPA0 (9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (JTDI) (17, AF4)
SDAPB3 (JTDO/TRACESWO) (16, AF4)
SMBAPB15 (21, AF4)
I2C3SCLPA6 (4, AF4)
SDAPA7 (3, AF4)
SMBAPB15 (21, AF6)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA1 (8, AF3)
CK2PA6 (4, AF3)
D1PA2 (7, AF3)
D2PA5 (6, AF3)
FS_APA8 (2, AF13)
MCLK_APA6 (4, AF13)
MCLK_BPB4 (NJTRST) (15, AF13)
SCK_APA7 (3, AF13)
SD_APB12 (1, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PC15-OSC32_OUT (12), PA15 (JTDI) (17), PB15 (21)
IN1PA8 (2)
IN2PA7 (3)
IN3PA6 (4)
IN4PA5 (6)
IN7PA2 (7)
IN8PA1 (8)
IN9PA0 (9)
IN10PB9 (10)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA1 (8)
INPPA2 (7)
OUTPA7 (3, AF12), PB8 (11, AF12)
COMP2INMPB9 (10)
INPPA0 (9)
OUTPA14 (JTCK/SWCLK) (18, AF12), PA12 (20, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA2 (7, AF1)
BKIN2PB15 (21, AF1)
CH1PB8 (11, AF1)
CH1NPA1 (8, AF1)
CH2PA12 (20, AF1)
CH2NPA0 (9, AF1)
CH3PB4 (NJTRST) (15, AF1)
CH3NPB9 (10, AF1)
CH4PB3 (JTDO/TRACESWO) (16, AF1)
ETRPA15 (JTDI) (17, AF1)
TIM2CH1PB12 (1, AF1), PA5 (6, AF1)
CH2PA8 (2, AF1)
CH3PA7 (3, AF1)
CH4PA6 (4, AF1)
ETRPB12 (1, AF2), PA5 (6, AF2)
TIM3CH1PA2 (7, AF2)
CH2PA1 (8, AF2)
CH3PA0 (9, AF2)
CH4PB9 (10, AF2)
ETRPB12 (1, AF14), PA0 (9, AF14), PB8 (11, AF2)
TIM16BKINPB15 (21, AF14)
CH1PA2 (7, AF14), PB9 (10, AF14)
CH1NPB8 (11, AF14)
TIM17BKINPA15 (JTDI) (17, AF14)
CH1PA1 (8, AF14), PB4 (NJTRST) (15, AF14)
CH1NPB3 (JTDO/TRACESWO) (16, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH2PA8 (2, AF2), PA15 (JTDI) (17, AF2)
ETRPB8 (11, AF0)
IN1PA0 (9, AF0)
IN2PB3 (JTDO/TRACESWO) (16, AF2)
LPTIM2CH2PA1 (8, AF13)
ETRPA5 (6, AF14)
IN1PB9 (10, AF13)
IN2PB4 (NJTRST) (15, AF2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA8 (2, AF9)
G1_IO2PA7 (3, AF9)
G1_IO3PA6 (4, AF9)
G1_IO4PA5 (6, AF9)
G2_IO1PA1 (8, AF9)
G2_IO2PA0 (9, AF9)
G2_IO3PB9 (10, AF9)
G2_IO4PB8 (11, AF9)
G3_IO1PB4 (NJTRST) (15, AF9)
G3_IO2PB3 (JTDO/TRACESWO) (16, AF9)
G3_IO3PA15 (JTDI) (17, AF9)
G3_IO4PA12 (20, AF9)
G4_IO4PA2 (7, AF9)
SYNCPB12 (1, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (18, AF0)
JTDIPA15 (JTDI) (17, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (16, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (19, AF0)
NJTRSTPB4 (NJTRST) (15, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (7)
MCOPA8 (2, AF0)
OSC_INOSC_IN (29)
OSC_OUTOSC_OUT (28)
OSC32_INPC14-OSC32_IN (13)
OSC32_OUTPC15-OSC32_OUT (12)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (6, AF0)
PWR_CSTOPPA6 (4, AF0)
PWR_WKUP1PA0 (9)
PWR_WKUP3PA1 (8)
PWR_WKUP4PA2 (7)
PWR_WKUP6PA5 (6), PA12 (20)
PWR_WKUP7PA6 (4)
PWR_WKUP8PA7 (3), PB9 (10)
TAMP_IN1PA7 (3)
TAMP_IN2PH3-BOOT0 (22)
TAMP_IN3PA14 (JTCK/SWCLK) (18)
TAMP_OUT1PH3-BOOT0 (22)
TAMP_OUT2PA7 (3)
TAMP_OUT6PA14 (JTCK/SWCLK) (18)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PB12ввод-выводSAI1_SD_A (AF13), SPI1_RDY (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7)
2PA8ввод-выводADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7)
3PA7ввод-выводADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7)
4PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
5VDDAпитание—
6PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7)
7PA2ввод-выводADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
8PA1ввод-выводADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7)
9PA0ввод-выводADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9)
10PB9ввод-выводADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_G2_IO3 (AF9)
11PB8ввод-выводCOMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TSC_G2_IO4 (AF9), USART2_RX (AF3)
12PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
13PC14-OSC32_INввод-выводRCC_OSC32_IN
14VDDпитание—
15PB4 (NJTRST)ввод-выводDEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3)
16PB3 (JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3)
17PA15 (JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3)
18PA14 (JTCK/SWCLK)ввод-выводCOMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3)
19PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10)
20PA12ввод-выводCOMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3)
21PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3)
22PH3-BOOT0ввод-выводPTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1
23VDDпитание—
24NRSTсброс—
25RFслужебный—
26VDDHPAпитание—
27VDDRFпитание—
28OSC_OUTввод-выводRCC_OSC_OUT
29OSC_INввод-выводRCC_OSC_IN
30VDDRFPAпитание—
31VDDпитание—
32VCAPпитание—
33VSS (exposed pad)питание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VCAP32вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD14, 23, 31питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
VDDHPA26—
VDDRF27—
VDDRFPA30—
VSS (exposed pad)33—
NRST24сброс, активный уровень — низкий
RF25—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA54KEUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA54KESTM32WBA54KEUx512 КБ96 КБ

Линейка STM32WBAx4, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WBA54KGSTM32WBAx433 из 32выводы совпадают полностьюфлеш-память до 512 и 1024 КБ; ОЗУ 96 и 128 КБ
STM32WBA23KESTM32WBAx333 из 32выводы совпадают полностьютолько у этого: COMP1, COMP2, SPI1, TIM1, TIM3, TSC, USART2, WWDG
STM32WBA50KGSTM32WBAx033 из 32выводы совпадают полностьютолько у этого: COMP1, COMP2, I2C1, IRTIM, LPTIM2, SAI1, SPI1, TIM17, TIM3, USART2; флеш-память до 512 и 1024 КБ; ОЗУ 96 и 64 КБ
STM32WBA52KESTM32WBAx233 из 32выводы совпадают полностьютолько у этого: COMP1, COMP2, SAI1
STM32WBA52KGSTM32WBAx233 из 32выводы совпадают полностьютолько у этого: COMP1, COMP2, SAI1; флеш-память до 512 и 1024 КБ; ОЗУ 96 и 128 КБ

Частые вопросы

На каких выводах USART1 у STM32WBA54KE?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PB12 (вывод 1, AF7), USART1_RX — на PA8 (вывод 2, AF7).

Где у STM32WBA54KE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 19, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 18, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA54KE?

I2C1_SCL — PA15 (JTDI) (вывод 17, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (вывод 16, AF4).

Сколько выводов ввода-вывода у STM32WBA54KE в корпусе UFQFPN32?

22 из 32. Ещё 9 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WBA54KE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
