STM32WBA55CE в корпусе UFQFPN48: распиновка

STM32WBA55CE — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 33 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 100 МГц
Флеш-память
512 КБ
ОЗУ
96 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
33
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WBA55CE в корпусе UFQFPN48, вид сверхуSTM32WBA55CEUFQFPN48, вид сверхуVSSSMPS — вывод 11VSSSMPSVDDSMPS — вывод 22VDDSMPSVLXSMPS — вывод 33VLXSMPSPB12 — вывод 4: SAI1_SD_A, SPI1_RDY, TIM2_CH1, TIM2_ETR, TIM3_ETR, TSC_SYNC, USART1_TX4PB12PA8 — вывод 5: ADC4_IN1, LPTIM1_CH2, RCC_MCO, SAI1_FS_A, SPI3_RDY, TIM2_CH2, TSC_G1_IO1, USART1_RX5PA8PA7 — вывод 6: ADC4_IN2, COMP1_OUT, I2C3_SDA, PWR_WKUP8, SAI1_SCK_A, TAMP_IN1, TAMP_OUT2, TIM2_CH3, TSC_G1_IO2, USART1_CTS6PA7PA6 — вывод 7: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SPI3_RDY, TIM2_CH4, TSC_G1_IO3, USART1_DE, USART1_RTS7PA6VDDA — вывод 88VDDAPA5 — вывод 9: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G1_IO4, USART1_CK9PA5PA2 — вывод 10: ADC4_IN7, COMP1_INP, LPUART1_TX, PWR_WKUP4, RCC_LSCO, SAI1_D1, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G4_IO4, USART1_DE, USART1_RTS10PA2VDD — вывод 1111VDDPA1 — вывод 12: ADC4_IN8, COMP1_INM, LPTIM2_CH2, LPUART1_RX, PWR_WKUP3, SAI1_CK1, SPI1_RDY, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO1, USART1_CK12PA1PA0 — вывод 13: ADC4_IN9, COMP2_INP, LPTIM1_IN1, LPUART1_CTS, PWR_WKUP1, SPI3_SCK, TIM1_CH2N, TIM3_CH3, TIM3_ETR, TSC_G2_IO213PA0PB9 — вывод 14: ADC4_IN10, COMP2_INM, IR_OUT, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, PWR_WKUP8, SPI3_MISO, TIM16_CH1, TIM1_CH3N, TIM3_CH4, TSC_G2_IO314PB9PB8 — вывод 15: COMP1_OUT, LPTIM1_ETR, PWR_PVD_IN, SPI3_MOSI, TIM16_CH1N, TIM1_CH1, TIM3_ETR, TSC_G2_IO4, USART2_RX15PB8PC15-OSC32_OUT — вывод 16: ADC4_EXTI15, RCC_OSC32_OUT16PC15-OSC32_OUTPC14-OSC32_IN — вывод 17: RCC_OSC32_IN17PC14-OSC32_INPC13 — вывод 18: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2, TSC_G5_IO118PC13PB7 — вывод 19: PWR_WKUP5, SAI1_SD_B, TAMP_IN5, TAMP_OUT4, TIM1_CH4N, TSC_G5_IO219PB7PB6 — вывод 20: PWR_WKUP3, SAI1_SCK_B, TIM2_CH1, TIM2_ETR, TSC_G5_IO320PB6PB5 — вывод 21: LPUART1_TX, SAI1_D2, SAI1_FS_B, TIM3_CH1, TSC_G5_IO421PB5VDD — вывод 2222VDDPB4 (NJTRST) — вывод 23: DEBUG_NJTRST, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_MCLK_B, SPI1_SCK, TIM17_CH1, TIM1_CH3, TSC_G3_IO1, USART2_RX23PB4 (NJTRST)PB3 (JTDO/TRACESWO) — вывод 24: DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, SPI1_MISO, TIM17_CH1N, TIM1_CH4, TSC_G3_IO2, USART2_CK24PB3 (JTDO/TRACESWO)PA15 (JTDI) — вывод 25: ADC4_EXTI15, DEBUG_JTDI, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, SPI1_MOSI, TIM17_BKIN, TIM1_ETR, TSC_G3_IO3, USART2_DE, USART2_RTS25PA15 (JTDI)PA14 (JTCK/SWCLK) — вывод 26: COMP2_OUT, DEBUG_JTCK-SWCLK, PTA_STATUS, TAMP_IN3, TAMP_OUT6, USART2_TX26PA14 (JTCK/SWCLK)PA13 (JTMS/SWDIO) — вывод 27: DEBUG_JTMS-SWDIO, IR_OUT, PTA_PRIORITY27PA13 (JTMS/SWDIO)PA12 — вывод 28: COMP2_OUT, PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SPI1_NSS, TIM1_CH2, TSC_G3_IO4, USART2_TX28PA12PA11 — вывод 29: LPTIM2_CH1, RF_ANTSW1, TIM1_CH1, USART2_RX29PA11PB2 — вывод 30: I2C1_SCL, I2C3_SCL, PWR_WKUP1, RF_ANTSW2, RTC_OUT2, TIM1_CH1N, USART2_CTS30PB2PB1 — вывод 31: I2C1_SDA, I2C3_SDA, PWR_WKUP4, TIM1_CH2N, USART2_DE, USART2_RTS31PB1PB0 — вывод 32: LPTIM2_IN2, TIM1_CH3N, USART2_TX32PB0PB15 — вывод 33: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, PTA_GRANT, RF_EXTPABYP, TIM16_BKIN, TIM1_BKIN2, USART2_CTS33PB15PH3-BOOT0 — вывод 34: PTA_GRANT, RF_EXTPABYP, TAMP_IN2, TAMP_OUT134PH3-BOOT0VDD — вывод 3535VDDNRST — вывод 3636NRSTRF — вывод 3737RFVDDHPA — вывод 3838VDDHPAVDDANA — вывод 3939VDDANAVDDRF — вывод 4040VDDRFOSC_OUT — вывод 41: RCC_OSC_OUT41OSC_OUTOSC_IN — вывод 42: RCC_OSC_IN42OSC_INVDDRFPA — вывод 4343VDDRFPAVDD — вывод 4444VDDVDD11 — вывод 4545VDD11PA10 — вывод 46: LPUART1_RX, SAI1_D1, TIM3_CH146PA10PA9 — вывод 47: LPUART1_DE, LPUART1_RTS, SAI1_CK1, TIM3_CH247PA9PB14 — вывод 48: PWR_WKUP7, RTC_REFIN, SAI1_SD_A, TIM3_CH3, TSC_G6_IO1, USART1_TX48PB14
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

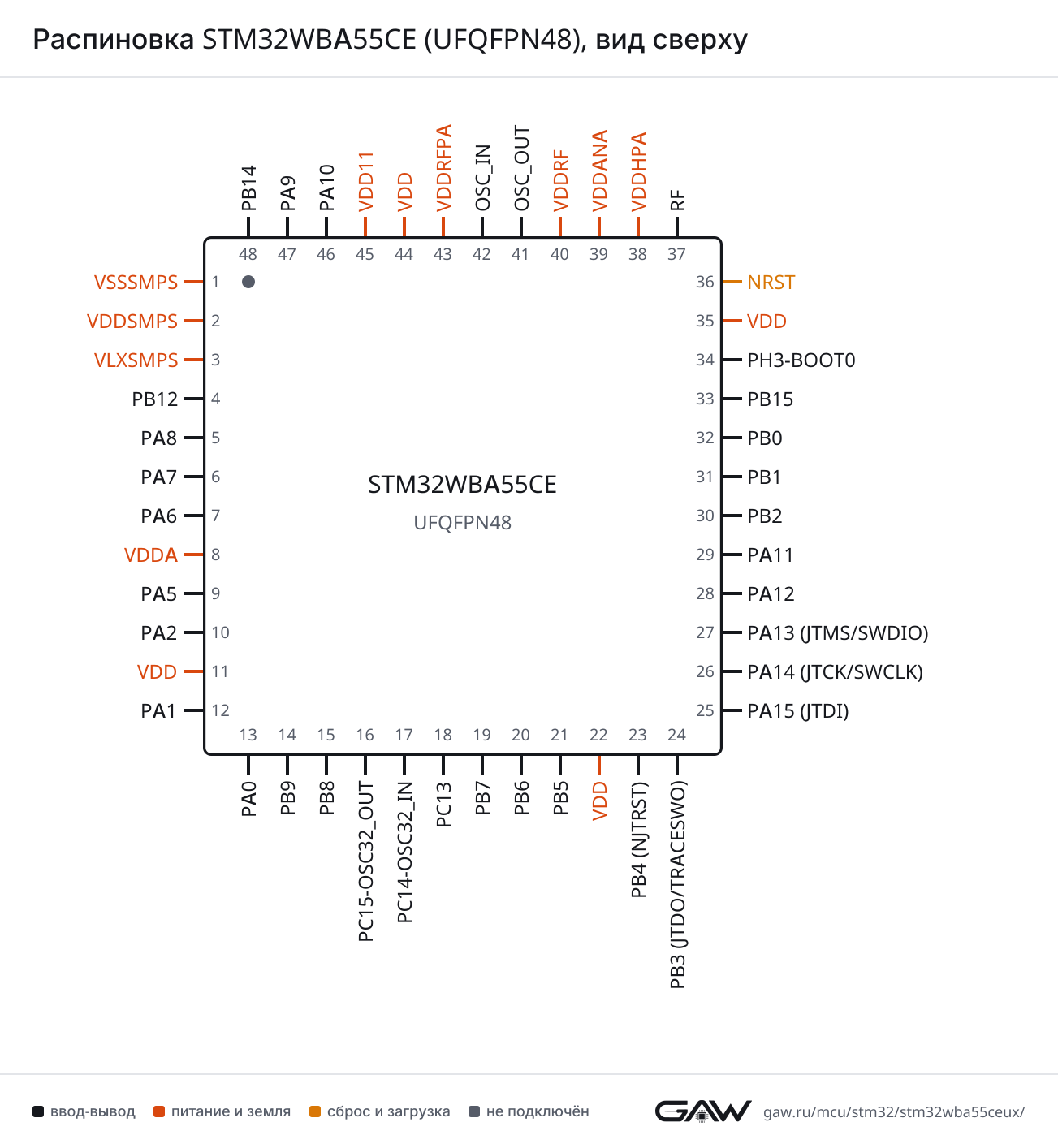

Распиновка STM32WBA55CE (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1303 × 1414 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA5 (9, AF7), PA1 (12, AF7)
CTSPA7 (6, AF7)
DEPA6 (7, AF7), PA2 (10, AF7)
RTSPA6 (7, AF7), PA2 (10, AF7)
RXPA8 (5, AF7)
TXPB12 (4, AF7), PB14 (48, AF7)
USART2CKPB3 (JTDO/TRACESWO) (24, AF3)
CTSPB2 (30, AF3), PB15 (33, AF3)
DEPA15 (JTDI) (25, AF3), PB1 (31, AF3)
RTSPA15 (JTDI) (25, AF3), PB1 (31, AF3)
RXPB8 (15, AF3), PB4 (NJTRST) (23, AF3), PA11 (29, AF3)
TXPA14 (JTCK/SWCLK) (26, AF3), PA12 (28, AF3), PB0 (32, AF3)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA0 (13, AF8), PB15 (33, AF8)
DEPB9 (14, AF8), PA9 (47, AF8)
RTSPB9 (14, AF8), PA9 (47, AF8)
RXPA1 (12, AF8), PA10 (46, AF8)
TXPA2 (10, AF8), PB5 (21, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB3 (JTDO/TRACESWO) (24, AF5)
MOSIPA15 (JTDI) (25, AF5)
NSSPA12 (28, AF5)
RDYPB12 (4, AF5), PA1 (12, AF5)
SCKPB4 (NJTRST) (23, AF5)
SPI3MISOPB9 (14, AF6)
MOSIPB8 (15, AF6)
NSSPA5 (9, AF6)
RDYPA8 (5, AF6), PA6 (7, AF6)
SCKPA0 (13, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (JTDI) (25, AF4), PB2 (30, AF4)
SDAPB3 (JTDO/TRACESWO) (24, AF4), PB1 (31, AF4)
SMBAPB15 (33, AF4)
I2C3SCLPA6 (7, AF4), PB2 (30, AF6)
SDAPA7 (6, AF4), PB1 (31, AF6)
SMBAPB15 (33, AF6)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA1 (12, AF3), PA9 (47, AF3)
CK2PA6 (7, AF3)
D1PA2 (10, AF3), PA10 (46, AF3)
D2PA5 (9, AF3), PB5 (21, AF3)
FS_APA8 (5, AF13)
FS_BPB5 (21, AF13)
MCLK_APA6 (7, AF13)
MCLK_BPB4 (NJTRST) (23, AF13)
SCK_APA7 (6, AF13)
SCK_BPB6 (20, AF13)
SD_APB12 (4, AF13), PB14 (48, AF13)
SD_BPB7 (19, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PC15-OSC32_OUT (16), PA15 (JTDI) (25), PB15 (33)
IN1PA8 (5)
IN2PA7 (6)
IN3PA6 (7)
IN4PA5 (9)
IN7PA2 (10)
IN8PA1 (12)
IN9PA0 (13)
IN10PB9 (14)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA1 (12)
INPPA2 (10)
OUTPA7 (6, AF12), PB8 (15, AF12)
COMP2INMPB9 (14)
INPPA0 (13)
OUTPA14 (JTCK/SWCLK) (26, AF12), PA12 (28, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA2 (10, AF1)
BKIN2PC13 (18, AF2), PB15 (33, AF1)
CH1PB8 (15, AF1), PA11 (29, AF1)
CH1NPA1 (12, AF1), PB2 (30, AF1)
CH2PA12 (28, AF1)
CH2NPA0 (13, AF1), PB1 (31, AF1)
CH3PB4 (NJTRST) (23, AF1)
CH3NPB9 (14, AF1), PB0 (32, AF1)
CH4PB3 (JTDO/TRACESWO) (24, AF1)
CH4NPB7 (19, AF1)
ETRPA15 (JTDI) (25, AF1)
TIM2CH1PB12 (4, AF1), PA5 (9, AF1), PB6 (20, AF1)
CH2PA8 (5, AF1)
CH3PA7 (6, AF1)
CH4PA6 (7, AF1)
ETRPB12 (4, AF2), PA5 (9, AF2), PB6 (20, AF2)
TIM3CH1PA2 (10, AF2), PB5 (21, AF2), PA10 (46, AF2)
CH2PA1 (12, AF2), PA9 (47, AF2)
CH3PA0 (13, AF2), PB14 (48, AF2)
CH4PB9 (14, AF2)
ETRPB12 (4, AF14), PA0 (13, AF14), PB8 (15, AF2)
TIM16BKINPB15 (33, AF14)
CH1PA2 (10, AF14), PB9 (14, AF14)
CH1NPB8 (15, AF14)
TIM17BKINPA15 (JTDI) (25, AF14)
CH1PA1 (12, AF14), PB4 (NJTRST) (23, AF14)
CH1NPB3 (JTDO/TRACESWO) (24, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH2PA8 (5, AF2), PA15 (JTDI) (25, AF2)
ETRPB8 (15, AF0)
IN1PA0 (13, AF0)
IN2PB3 (JTDO/TRACESWO) (24, AF2)
LPTIM2CH1PA11 (29, AF14)
CH2PA1 (12, AF13)
ETRPA5 (9, AF14)
IN1PB9 (14, AF13)
IN2PB4 (NJTRST) (23, AF2), PB0 (32, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (18)
OUT2PB2 (30)
REFINPB14 (48, AF0)
TSPC13 (18)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA8 (5, AF9)
G1_IO2PA7 (6, AF9)
G1_IO3PA6 (7, AF9)
G1_IO4PA5 (9, AF9)
G2_IO1PA1 (12, AF9)
G2_IO2PA0 (13, AF9)
G2_IO3PB9 (14, AF9)
G2_IO4PB8 (15, AF9)
G3_IO1PB4 (NJTRST) (23, AF9)
G3_IO2PB3 (JTDO/TRACESWO) (24, AF9)
G3_IO3PA15 (JTDI) (25, AF9)
G3_IO4PA12 (28, AF9)
G4_IO4PA2 (10, AF9)
G5_IO1PC13 (18, AF9)
G5_IO2PB7 (19, AF9)
G5_IO3PB6 (20, AF9)
G5_IO4PB5 (21, AF9)
G6_IO1PB14 (48, AF9)
SYNCPB12 (4, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (26, AF0)
JTDIPA15 (JTDI) (25, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (24, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (27, AF0)
NJTRSTPB4 (NJTRST) (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (10)
MCOPA8 (5, AF0)
OSC_INOSC_IN (42)
OSC_OUTOSC_OUT (41)
OSC32_INPC14-OSC32_IN (17)
OSC32_OUTPC15-OSC32_OUT (16)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (9, AF0)
PWR_CSTOPPA6 (7, AF0)
PWR_WKUP1PA0 (13), PB2 (30)
PWR_WKUP2PC13 (18)
PWR_WKUP3PA1 (12), PB6 (20)
PWR_WKUP4PA2 (10), PB1 (31)
PWR_WKUP5PB7 (19)
PWR_WKUP6PA5 (9), PA12 (28)
PWR_WKUP7PA6 (7), PB14 (48)
PWR_WKUP8PA7 (6), PB9 (14)
TAMP_IN1PA7 (6)
TAMP_IN2PH3-BOOT0 (34)
TAMP_IN3PA14 (JTCK/SWCLK) (26)
TAMP_IN4PC13 (18)
TAMP_IN5PB7 (19)
TAMP_OUT1PH3-BOOT0 (34)
TAMP_OUT2PA7 (6)
TAMP_OUT4PB7 (19)
TAMP_OUT5PC13 (18)
TAMP_OUT6PA14 (JTCK/SWCLK) (26)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VSSSMPSпитание—
2VDDSMPSпитание—
3VLXSMPSпитание—
4PB12ввод-выводSAI1_SD_A (AF13), SPI1_RDY (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7)
5PA8ввод-выводADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7)
6PA7ввод-выводADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7)
7PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
8VDDAпитание—
9PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7)
10PA2ввод-выводADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
11VDDпитание—
12PA1ввод-выводADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7)
13PA0ввод-выводADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9)
14PB9ввод-выводADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_G2_IO3 (AF9)
15PB8ввод-выводCOMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TSC_G2_IO4 (AF9), USART2_RX (AF3)
16PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
17PC14-OSC32_INввод-выводRCC_OSC32_IN
18PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9)
19PB7ввод-выводPWR_WKUP5, SAI1_SD_B (AF13), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), TSC_G5_IO2 (AF9)
20PB6ввод-выводPWR_WKUP3, SAI1_SCK_B (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G5_IO3 (AF9)
21PB5ввод-выводLPUART1_TX (AF8), SAI1_D2 (AF3), SAI1_FS_B (AF13), TIM3_CH1 (AF2), TSC_G5_IO4 (AF9)
22VDDпитание—
23PB4 (NJTRST)ввод-выводDEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3)
24PB3 (JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3)
25PA15 (JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3)
26PA14 (JTCK/SWCLK)ввод-выводCOMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3)
27PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10)
28PA12ввод-выводCOMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3)
29PA11ввод-выводLPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3)
30PB2ввод-выводI2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3)
31PB1ввод-выводI2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3)
32PB0ввод-выводLPTIM2_IN2 (AF2), TIM1_CH3N (AF1), USART2_TX (AF3)
33PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3)
34PH3-BOOT0ввод-выводPTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1
35VDDпитание—
36NRSTсброс—
37RFслужебный—
38VDDHPAпитание—
39VDDANAпитание—
40VDDRFпитание—
41OSC_OUTввод-выводRCC_OSC_OUT
42OSC_INввод-выводRCC_OSC_IN
43VDDRFPAпитание—
44VDDпитание—
45VDD11питание—
46PA10ввод-выводLPUART1_RX (AF8), SAI1_D1 (AF3), TIM3_CH1 (AF2)
47PA9ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), TIM3_CH2 (AF2)
48PB14ввод-выводPWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7)
49VSS (exposed pad)питание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD11, 22, 35, 44питание цифровой части и линий ввода-вывода
VDD1145—
VDDA8питание аналоговой части: АЦП, ЦАП, генераторы
VDDANA39—
VDDHPA38—
VDDRF40—
VDDRFPA43—
VDDSMPS2—
VLXSMPS3—
VSS (exposed pad)49—
VSSSMPS1—
NRST36сброс, активный уровень — низкий
RF37—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA55CEUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA55CESTM32WBA55CEUx512 КБ96 КБ

Линейка STM32WBAx5, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WBA55CGSTM32WBAx549 из 48выводы совпадают полностьюфлеш-память до 512 и 1024 КБ; ОЗУ 96 и 128 КБ

Частые вопросы

На каких выводах USART1 у STM32WBA55CE?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PB12 (вывод 4, AF7) или PB14 (вывод 48, AF7), USART1_RX — на PA8 (вывод 5, AF7).

Где у STM32WBA55CE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 27, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 26, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA55CE?

I2C1_SCL — PA15 (JTDI) (вывод 25, AF4) или PB2 (вывод 30, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (вывод 24, AF4) или PB1 (вывод 31, AF4).

Сколько выводов ввода-вывода у STM32WBA55CE в корпусе UFQFPN48?

33 из 48. Ещё 14 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WBA55CE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
