STM32WBA55HE в корпусе WLCSP41: распиновка

STM32WBA55HE — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус WLCSP41 — 41 шарик, из них 22 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 100 МГц
Флеш-память
512 КБ
ОЗУ
96 КБ
Корпус
WLCSP41, 41 шарик
Линий ввода-вывода
22
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP41

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WBA55HE в корпусе WLCSP41, вид сверхуABCDEFG12345678910111213VDDRF — шарик A6VDDRFOSC_IN — шарик A8: RCC_OSC_INOSC_INVDD — шарик A10VDDVSSSMPS — шарик A12VSSSMPSVDDANA — шарик B5VDDANAOSC_OUT — шарик B7: RCC_OSC_OUTOSCOUTVSS — шарик B9VSSVDD11 — шарик B11VDD11VDDSMPS — шарик B13VDDSMPSRF — шарик C2RFVDDHPA — шарик C4VDDHPAVDDRFPA — шарик C6VDDRFPAPH3-BOOT0 — шарик C8: PTA_GRANT, RF_EXTPABYP, TAMP_IN2, TAMP_OUT1PH3PB12 — шарик C10: SAI1_SD_A, SPI1_RDY, TIM2_CH1, TIM2_ETR, TIM3_ETR, TSC_SYNC, USART1_TXPB12VLXSMPS — шарик C12VLXSMPSVSSRF — шарик D1VSSRFVSSRF — шарик D3VSSRFVSSRF — шарик D5VSSRFPA8 — шарик D7: ADC4_IN1, LPTIM1_CH2, RCC_MCO, SAI1_FS_A, SPI3_RDY, TIM2_CH2, TSC_G1_IO1, USART1_RXPA8PA6 — шарик D9: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SPI3_RDY, TIM2_CH4, TSC_G1_IO3, USART1_DE, USART1_RTSPA6PA7 — шарик D11: ADC4_IN2, COMP1_OUT, I2C3_SDA, PWR_WKUP8, SAI1_SCK_A, TAMP_IN1, TAMP_OUT2, TIM2_CH3, TSC_G1_IO2, USART1_CTSPA7VSSA — шарик D13VSSANRST — шарик E2NRSTPB15 — шарик E4: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, PTA_GRANT, RF_EXTPABYP, TIM16_BKIN, TIM1_BKIN2, USART2_CTSPB15PA12 — шарик E6: COMP2_OUT, PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SPI1_NSS, TIM1_CH2, TSC_G3_IO4, USART2_TXPA12PA13 (JTMS/SWDIO) — шарик E8: DEBUG_JTMS-SWDIO, IR_OUT, PTA_PRIORITYPA13PA1 — шарик E10: ADC4_IN8, COMP1_INM, LPTIM2_CH2, LPUART1_RX, PWR_WKUP3, SAI1_CK1, SPI1_RDY, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO1, USART1_CKPA1VDDA — шарик E12VDDAPA14 (JTCK/SWCLK) — шарик F1: COMP2_OUT, DEBUG_JTCK-SWCLK, PTA_STATUS, TAMP_IN3, TAMP_OUT6, USART2_TXPA14PA15 (JTDI) — шарик F3: ADC4_EXTI15, DEBUG_JTDI, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, SPI1_MOSI, TIM17_BKIN, TIM1_ETR, TSC_G3_IO3, USART2_DE, USART2_RTSPA15PB4 (NJTRST) — шарик F5: DEBUG_NJTRST, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_MCLK_B, SPI1_SCK, TIM17_CH1, TIM1_CH3, TSC_G3_IO1, USART2_RXPB4PC15-OSC32_OUT — шарик F7: ADC4_EXTI15, RCC_OSC32_OUTPC15PB9 — шарик F9: ADC4_IN10, COMP2_INM, IR_OUT, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, PWR_WKUP8, SPI3_MISO, TIM16_CH1, TIM1_CH3N, TIM3_CH4, TSC_G2_IO3PB9PA2 — шарик F11: ADC4_IN7, COMP1_INP, LPUART1_TX, PWR_WKUP4, RCC_LSCO, SAI1_D1, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G4_IO4, USART1_DE, USART1_RTSPA2PA5 — шарик F13: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G1_IO4, USART1_CKPA5PB3 (JTDO/TRACESWO) — шарик G2: DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, SPI1_MISO, TIM17_CH1N, TIM1_CH4, TSC_G3_IO2, USART2_CKPB3VDD — шарик G4VDDVSS — шарик G6VSSPC14-OSC32_IN — шарик G8: RCC_OSC32_INPC14PB8 — шарик G10: COMP1_OUT, LPTIM1_ETR, PWR_PVD_IN, SPI3_MOSI, TIM16_CH1N, TIM1_CH1, TIM3_ETR, TSC_G2_IO4, USART2_RXPB8PA0 — шарик G12: ADC4_IN9, COMP2_INP, LPTIM1_IN1, LPUART1_CTS, PWR_WKUP1, SPI3_SCK, TIM1_CH2N, TIM3_CH3, TIM3_ETR, TSC_G2_IO2PA0WLCSP41, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

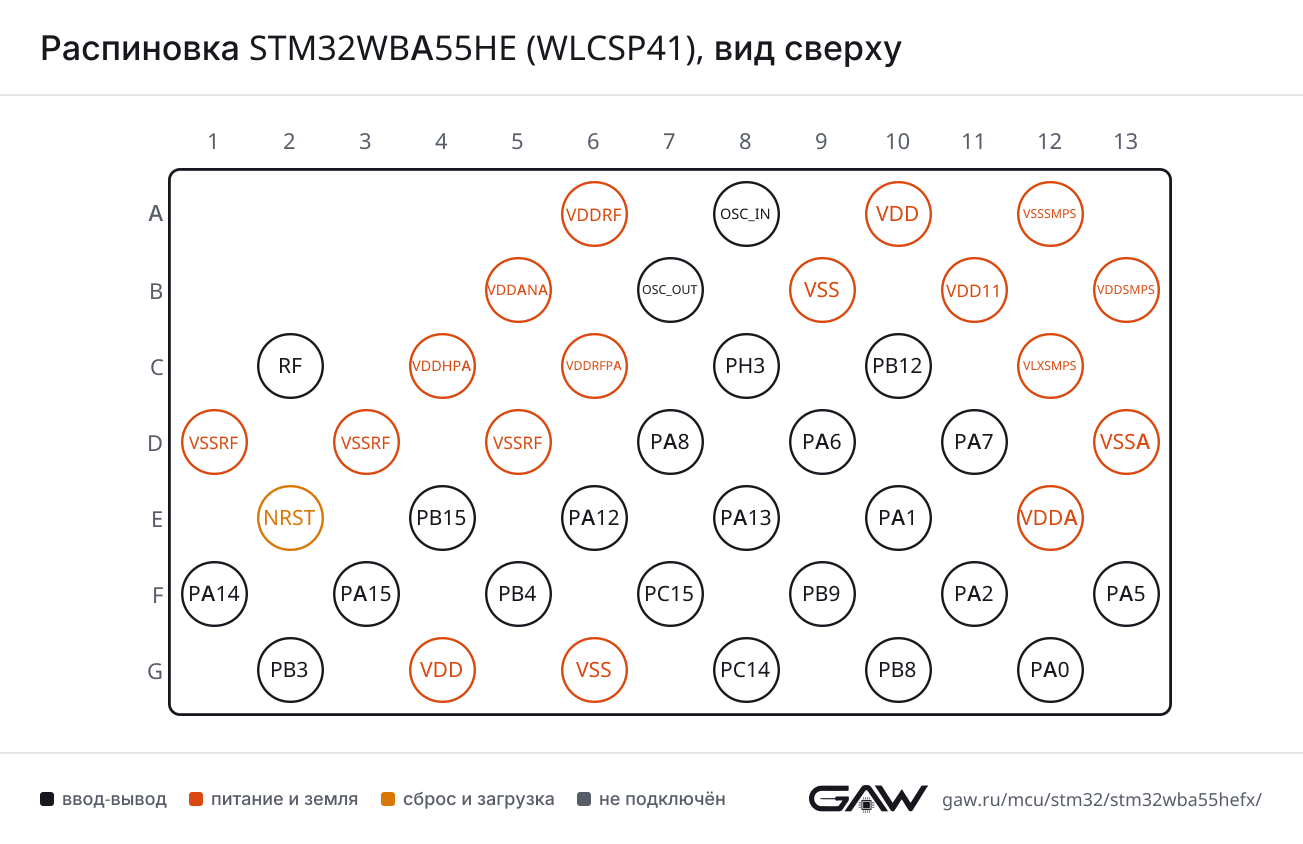

Распиновка STM32WBA55HE (WLCSP41), вид сверхуРаспиновка WLCSP41 картинкой
PNG, 1303 × 844 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA1 (E10, AF7), PA5 (F13, AF7)
CTSPA7 (D11, AF7)
DEPA6 (D9, AF7), PA2 (F11, AF7)
RTSPA6 (D9, AF7), PA2 (F11, AF7)
RXPA8 (D7, AF7)
TXPB12 (C10, AF7)
USART2CKPB3 (JTDO/TRACESWO) (G2, AF3)
CTSPB15 (E4, AF3)
DEPA15 (JTDI) (F3, AF3)
RTSPA15 (JTDI) (F3, AF3)
RXPB4 (NJTRST) (F5, AF3), PB8 (G10, AF3)
TXPA12 (E6, AF3), PA14 (JTCK/SWCLK) (F1, AF3)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB15 (E4, AF8), PA0 (G12, AF8)
DEPB9 (F9, AF8)
RTSPB9 (F9, AF8)
RXPA1 (E10, AF8)
TXPA2 (F11, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB3 (JTDO/TRACESWO) (G2, AF5)
MOSIPA15 (JTDI) (F3, AF5)
NSSPA12 (E6, AF5)
RDYPB12 (C10, AF5), PA1 (E10, AF5)
SCKPB4 (NJTRST) (F5, AF5)
SPI3MISOPB9 (F9, AF6)
MOSIPB8 (G10, AF6)
NSSPA5 (F13, AF6)
RDYPA8 (D7, AF6), PA6 (D9, AF6)
SCKPA0 (G12, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (JTDI) (F3, AF4)
SDAPB3 (JTDO/TRACESWO) (G2, AF4)
SMBAPB15 (E4, AF4)
I2C3SCLPA6 (D9, AF4)
SDAPA7 (D11, AF4)
SMBAPB15 (E4, AF6)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA1 (E10, AF3)
CK2PA6 (D9, AF3)
D1PA2 (F11, AF3)
D2PA5 (F13, AF3)
FS_APA8 (D7, AF13)
MCLK_APA6 (D9, AF13)
MCLK_BPB4 (NJTRST) (F5, AF13)
SCK_APA7 (D11, AF13)
SD_APB12 (C10, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PB15 (E4), PA15 (JTDI) (F3), PC15-OSC32_OUT (F7)
IN1PA8 (D7)
IN2PA7 (D11)
IN3PA6 (D9)
IN4PA5 (F13)
IN7PA2 (F11)
IN8PA1 (E10)
IN9PA0 (G12)
IN10PB9 (F9)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA1 (E10)
INPPA2 (F11)
OUTPA7 (D11, AF12), PB8 (G10, AF12)
COMP2INMPB9 (F9)
INPPA0 (G12)
OUTPA12 (E6, AF12), PA14 (JTCK/SWCLK) (F1, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA2 (F11, AF1)
BKIN2PB15 (E4, AF1)
CH1PB8 (G10, AF1)
CH1NPA1 (E10, AF1)
CH2PA12 (E6, AF1)
CH2NPA0 (G12, AF1)
CH3PB4 (NJTRST) (F5, AF1)
CH3NPB9 (F9, AF1)
CH4PB3 (JTDO/TRACESWO) (G2, AF1)
ETRPA15 (JTDI) (F3, AF1)
TIM2CH1PB12 (C10, AF1), PA5 (F13, AF1)
CH2PA8 (D7, AF1)
CH3PA7 (D11, AF1)
CH4PA6 (D9, AF1)
ETRPB12 (C10, AF2), PA5 (F13, AF2)
TIM3CH1PA2 (F11, AF2)
CH2PA1 (E10, AF2)
CH3PA0 (G12, AF2)
CH4PB9 (F9, AF2)
ETRPB12 (C10, AF14), PB8 (G10, AF2), PA0 (G12, AF14)
TIM16BKINPB15 (E4, AF14)
CH1PB9 (F9, AF14), PA2 (F11, AF14)
CH1NPB8 (G10, AF14)
TIM17BKINPA15 (JTDI) (F3, AF14)
CH1PA1 (E10, AF14), PB4 (NJTRST) (F5, AF14)
CH1NPB3 (JTDO/TRACESWO) (G2, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH2PA8 (D7, AF2), PA15 (JTDI) (F3, AF2)
ETRPB8 (G10, AF0)
IN1PA0 (G12, AF0)
IN2PB3 (JTDO/TRACESWO) (G2, AF2)
LPTIM2CH2PA1 (E10, AF13)
ETRPA5 (F13, AF14)
IN1PB9 (F9, AF13)
IN2PB4 (NJTRST) (F5, AF2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA8 (D7, AF9)
G1_IO2PA7 (D11, AF9)
G1_IO3PA6 (D9, AF9)
G1_IO4PA5 (F13, AF9)
G2_IO1PA1 (E10, AF9)
G2_IO2PA0 (G12, AF9)
G2_IO3PB9 (F9, AF9)
G2_IO4PB8 (G10, AF9)
G3_IO1PB4 (NJTRST) (F5, AF9)
G3_IO2PB3 (JTDO/TRACESWO) (G2, AF9)
G3_IO3PA15 (JTDI) (F3, AF9)
G3_IO4PA12 (E6, AF9)
G4_IO4PA2 (F11, AF9)
SYNCPB12 (C10, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (F1, AF0)
JTDIPA15 (JTDI) (F3, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (G2, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (E8, AF0)
NJTRSTPB4 (NJTRST) (F5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (F11)
MCOPA8 (D7, AF0)
OSC_INOSC_IN (A8)
OSC_OUTOSC_OUT (B7)
OSC32_INPC14-OSC32_IN (G8)
OSC32_OUTPC15-OSC32_OUT (F7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (F13, AF0)
PWR_CSTOPPA6 (D9, AF0)
PWR_WKUP1PA0 (G12)
PWR_WKUP3PA1 (E10)
PWR_WKUP4PA2 (F11)
PWR_WKUP6PA12 (E6), PA5 (F13)
PWR_WKUP7PA6 (D9)
PWR_WKUP8PA7 (D11), PB9 (F9)
TAMP_IN1PA7 (D11)
TAMP_IN2PH3-BOOT0 (C8)
TAMP_IN3PA14 (JTCK/SWCLK) (F1)
TAMP_OUT1PH3-BOOT0 (C8)
TAMP_OUT2PA7 (D11)
TAMP_OUT6PA14 (JTCK/SWCLK) (F1)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 41 шарик корпуса WLCSP41 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A6VDDRFпитание—
A8OSC_INввод-выводRCC_OSC_IN
A10VDDпитание—
A12VSSSMPSпитание—
B5VDDANAпитание—
B7OSC_OUTввод-выводRCC_OSC_OUT
B9VSSпитание—
B11VDD11питание—
B13VDDSMPSпитание—
C2RFслужебный—
C4VDDHPAпитание—
C6VDDRFPAпитание—
C8PH3-BOOT0ввод-выводPTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1
C10PB12ввод-выводSAI1_SD_A (AF13), SPI1_RDY (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7)
C12VLXSMPSпитание—
D1VSSRFпитание—
D3VSSRFпитание—
D5VSSRFпитание—
D7PA8ввод-выводADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7)
D9PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
D11PA7ввод-выводADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7)
D13VSSAпитание—
E2NRSTсброс—
E4PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3)
E6PA12ввод-выводCOMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3)
E8PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10)
E10PA1ввод-выводADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7)
E12VDDAпитание—
F1PA14 (JTCK/SWCLK)ввод-выводCOMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3)
F3PA15 (JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3)
F5PB4 (NJTRST)ввод-выводDEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3)
F7PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
F9PB9ввод-выводADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_G2_IO3 (AF9)
F11PA2ввод-выводADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
F13PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7)
G2PB3 (JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3)
G4VDDпитание—
G6VSSпитание—
G8PC14-OSC32_INввод-выводRCC_OSC32_IN
G10PB8ввод-выводCOMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TSC_G2_IO4 (AF9), USART2_RX (AF3)
G12PA0ввод-выводADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDA10, G4питание цифровой части и линий ввода-вывода
VDD11B11—
VDDAE12питание аналоговой части: АЦП, ЦАП, генераторы
VDDANAB5—
VDDHPAC4—
VDDRFA6—
VDDRFPAC6—
VDDSMPSB13—
VLXSMPSC12—
VSSB9, G6общий провод (земля)
VSSAD13общий провод аналоговой части
VSSRFD1, D3, D5—
VSSSMPSA12—
NRSTE2сброс, активный уровень — низкий
RFC2—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA55HEFx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA55HESTM32WBA55HEFx512 КБ96 КБ

Линейка STM32WBAx5, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP41, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WBA55HGSTM32WBAx541 из 41выводы совпадают полностьюфлеш-память до 512 и 1024 КБ; ОЗУ 96 и 128 КБ

Частые вопросы

На каких выводах USART1 у STM32WBA55HE?

В корпусе WLCSP41 сигнал USART1_TX выведен на PB12 (шарик C10, AF7), USART1_RX — на PA8 (шарик D7, AF7).

Где у STM32WBA55HE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик E8, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик F1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA55HE?

I2C1_SCL — PA15 (JTDI) (шарик F3, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик G2, AF4).

Сколько выводов ввода-вывода у STM32WBA55HE в корпусе WLCSP41?

22 из 41. Ещё 17 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WBA55HE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
