STM32WBA62CG в корпусе UFQFPN48 USB: распиновка
STM32WBA62CG — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFQFPN48 USB — 48 выводов, из них 34 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Частота ядра
- до 100 МГц
- Флеш-память
- 1 МБ
- ОЗУ
- 256 КБ
- Корпус
- UFQFPN48 USB, 48 выводов
- Линий ввода-вывода
- 34

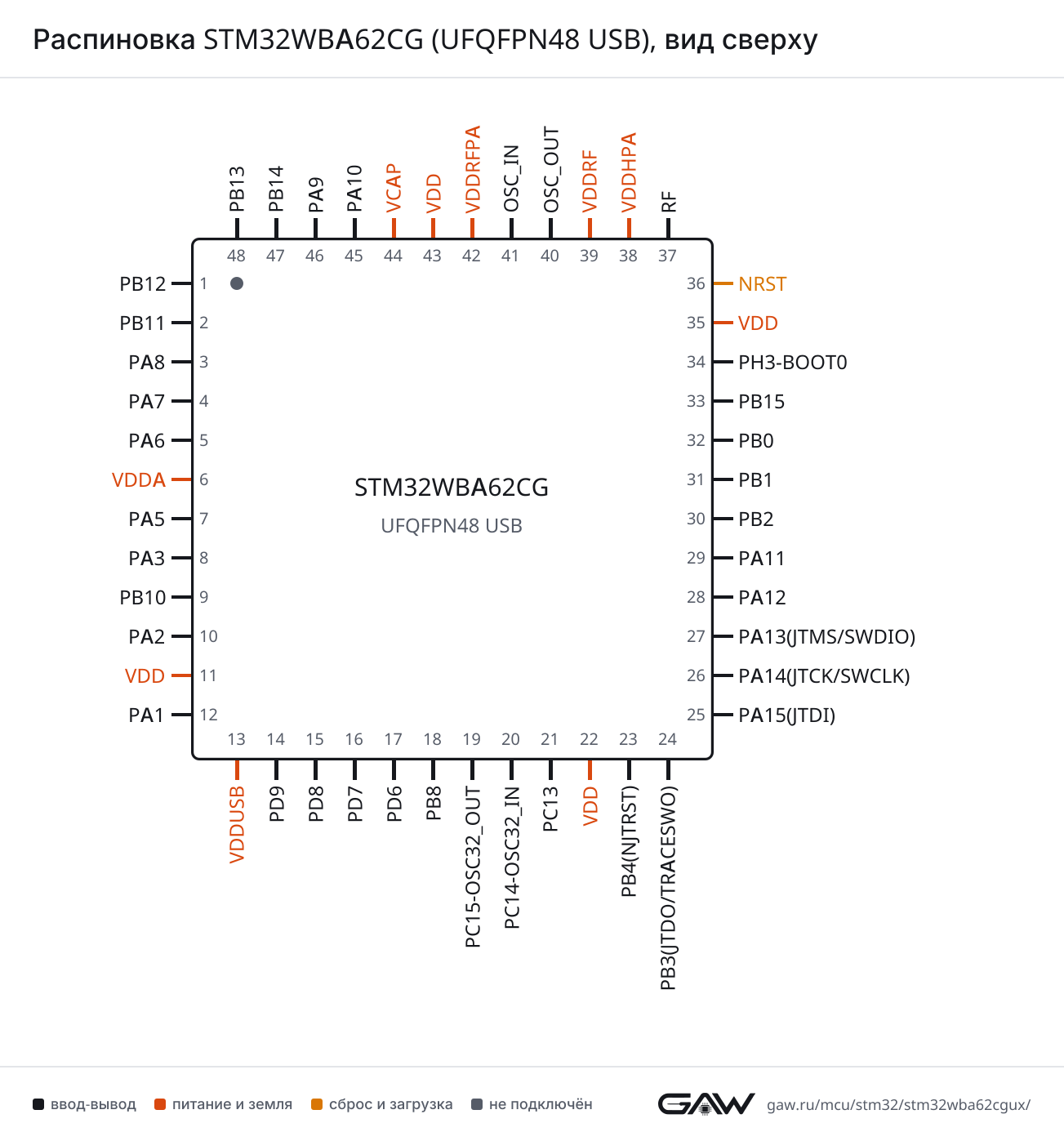

Схема корпуса UFQFPN48 USB
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA5 (7, AF7), PB10 (9, AF7), PA1 (12, AF7) |
| CTS | PA7 (4, AF7) | |
| DE | PA6 (5, AF7), PA3 (8, AF7), PA2 (10, AF7) | |
| RTS | PA6 (5, AF7), PA3 (8, AF7), PA2 (10, AF7) | |
| RX | PA8 (3, AF7) | |
| TX | PB12 (1, AF7), PB14 (47, AF7) | |
| USART2 | CK | PD8 (15, AF7), PB3(JTDO/TRACESWO) (24, AF3) |
| CTS | PB2 (30, AF3), PB15 (33, AF3) | |
| DE | PA15(JTDI) (25, AF3), PB1 (31, AF3) | |
| RTS | PA15(JTDI) (25, AF3), PB1 (31, AF3) | |
| RX | PB8 (18, AF3), PB4(NJTRST) (23, AF3), PA11 (29, AF3) | |
| TX | PD9 (14, AF3), PA14(JTCK/SWCLK) (26, AF3), PA12 (28, AF3), PB0 (32, AF3) | |
| USART3 | CK | PB12 (1, AF8), PB0 (32, AF7) |
| CTS | PA6 (5, AF8), PB13 (48, AF7) | |
| DE | PA15(JTDI) (25, AF7), PB1 (31, AF7), PB14 (47, AF8) | |
| RTS | PA15(JTDI) (25, AF7), PB1 (31, AF7), PB14 (47, AF8) | |
| RX | PB11 (2, AF7), PA5 (7, AF8) | |
| TX | PA7 (4, AF8), PB10 (9, AF8), PD9 (14, AF7) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB15 (33, AF8) |
| DE | PA9 (46, AF8) | |
| RTS | PA9 (46, AF8) | |
| RX | PA1 (12, AF8), PA10 (45, AF8) | |
| TX | PB11 (2, AF8), PA2 (10, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB3(JTDO/TRACESWO) (24, AF5) |
| MOSI | PA15(JTDI) (25, AF5) | |
| NSS | PA12 (28, AF5) | |
| RDY | PB12 (1, AF5), PA1 (12, AF5) | |
| SCK | PB4(NJTRST) (23, AF5) | |
| SPI2 | MISO | PA9 (46, AF5), PB14 (47, AF5) |
| MOSI | PB0 (32, AF5) | |
| NSS | PB12 (1, AF6), PA10 (45, AF6) | |
| RDY | PB11 (2, AF5) | |
| SCK | PB10 (9, AF5), PA9 (46, AF6), PB13 (48, AF5) | |
| SPI3 | MISO | PA1 (12, AF6) |
| MOSI | PB8 (18, AF6) | |
| NSS | PA5 (7, AF6) | |
| RDY | PA8 (3, AF6), PA6 (5, AF6) | |
| SCK | PA7 (4, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA15(JTDI) (25, AF4), PB2 (30, AF4) |
| SDA | PB3(JTDO/TRACESWO) (24, AF4), PB1 (31, AF4) | |
| SMBA | PB15 (33, AF4) | |
| I2C2 | SCL | PB10 (9, AF4), PB13 (48, AF4) |
| SDA | PB11 (2, AF4), PB14 (47, AF4) | |
| SMBA | PB12 (1, AF4) | |
| I2C3 | SCL | PA6 (5, AF4), PB2 (30, AF6) |
| SDA | PA7 (4, AF4), PB1 (31, AF6) | |
| SMBA | PB15 (33, AF6) | |
| I2C4 | SCL | PB10 (9, AF3) |
| SDA | PB11 (2, AF3) | |
| SMBA | PA14(JTCK/SWCLK) (26, AF5) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PD7 (16) |
| DP | PD6 (17) | |
| ID | PD8 (15, AF10) | |
| SOF | PA8 (3, AF10), PA14(JTCK/SWCLK) (26, AF4) | |
| VBUS | PD9 (14) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PA1 (12, AF3), PA9 (46, AF3) |
| CK2 | PA6 (5, AF3) | |
| D1 | PA2 (10, AF3), PA10 (45, AF3) | |
| D2 | PA5 (7, AF3) | |
| FS_A | PA8 (3, AF13) | |
| MCLK_A | PA6 (5, AF13) | |
| MCLK_B | PB4(NJTRST) (23, AF13) | |
| SCK_A | PA7 (4, AF13) | |
| SD_A | PB12 (1, AF13), PB14 (47, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC4 | EXTI15 | PC15-OSC32_OUT (19), PA15(JTDI) (25), PB15 (33) |
| IN1 | PA8 (3) | |
| IN2 | PA7 (4) | |
| IN3 | PA6 (5) | |
| IN4 | PA5 (7) | |
| IN6 | PA3 (8) | |
| IN7 | PA2 (10) | |
| IN8 | PA1 (12) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA1 (12) |
| INP | PA2 (10) | |
| OUT | PA7 (4, AF12), PB8 (18, AF12) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA2 (10, AF1) |
| BKIN2 | PC13 (21, AF2), PB15 (33, AF1) | |
| CH1 | PB8 (18, AF1), PA11 (29, AF1) | |
| CH1N | PA1 (12, AF1), PB2 (30, AF1) | |
| CH2 | PA12 (28, AF1) | |
| CH2N | PB1 (31, AF1) | |
| CH3 | PB4(NJTRST) (23, AF1) | |
| CH3N | PB0 (32, AF1) | |
| CH4 | PB3(JTDO/TRACESWO) (24, AF1) | |
| ETR | PA15(JTDI) (25, AF1) | |
| TIM2 | CH1 | PB12 (1, AF1), PA5 (7, AF1) |
| CH2 | PA8 (3, AF1) | |
| CH3 | PA7 (4, AF1) | |
| CH4 | PA6 (5, AF1) | |
| ETR | PB12 (1, AF2), PA5 (7, AF2) | |
| TIM3 | CH1 | PA2 (10, AF2), PA10 (45, AF2) |
| CH2 | PA1 (12, AF2), PA9 (46, AF2) | |
| CH3 | PB14 (47, AF2) | |
| CH4 | PB13 (48, AF2) | |
| ETR | PB12 (1, AF14), PB8 (18, AF2) | |
| TIM4 | CH3 | PB8 (18, AF13) |
| TIM16 | BKIN | PB10 (9, AF14), PB15 (33, AF14) |
| CH1 | PA2 (10, AF14) | |
| CH1N | PA3 (8, AF14), PB8 (18, AF14) | |
| TIM17 | BKIN | PA15(JTDI) (25, AF14) |
| CH1 | PA1 (12, AF14), PB4(NJTRST) (23, AF14) | |
| CH1N | PB3(JTDO/TRACESWO) (24, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB11 (2, AF0) |
| CH2 | PA8 (3, AF2), PA15(JTDI) (25, AF2) | |
| ETR | PB11 (2, AF2), PB8 (18, AF0) | |
| IN2 | PB3(JTDO/TRACESWO) (24, AF2) | |
| LPTIM2 | CH1 | PA11 (29, AF14) |
| CH2 | PA1 (12, AF13) | |
| ETR | PA5 (7, AF14) | |
| IN2 | PB4(NJTRST) (23, AF2), PB0 (32, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (21) |
| OUT2 | PB2 (30) | |
| REFIN | PB14 (47, AF0) | |
| TS | PC13 (21) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA8 (3, AF9) |
| G1_IO2 | PA7 (4, AF9) | |
| G1_IO3 | PA6 (5, AF9) | |
| G1_IO4 | PA5 (7, AF9) | |
| G2_IO1 | PA1 (12, AF9) | |
| G2_IO4 | PB8 (18, AF9) | |
| G3_IO1 | PB4(NJTRST) (23, AF9) | |
| G3_IO2 | PB3(JTDO/TRACESWO) (24, AF9) | |
| G3_IO3 | PA15(JTDI) (25, AF9) | |
| G3_IO4 | PA12 (28, AF9) | |
| G4_IO2 | PA3 (8, AF9) | |
| G4_IO3 | PB10 (9, AF9) | |
| G4_IO4 | PA2 (10, AF9) | |
| G5_IO1 | PC13 (21, AF9) | |
| G6_IO1 | PB14 (47, AF9) | |
| G6_IO2 | PB13 (48, AF9) | |
| SYNC | PB12 (1, AF9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (26, AF0) |
| JTDI | PA15(JTDI) (25, AF0) | |
| JTDO-SWO | PB3(JTDO/TRACESWO) (24, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (27, AF0) | |
| NJTRST | PB4(NJTRST) (23, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (10) |
| MCO | PA8 (3, AF0) | |
| OSC_IN | OSC_IN (41) | |
| OSC_OUT | OSC_OUT (40) | |
| OSC32_IN | PC14-OSC32_IN (20) | |
| OSC32_OUT | PC15-OSC32_OUT (19) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PA5 (7, AF0) |
| PWR_CSTOP | PA6 (5, AF0) | |
| PWR_WKUP1 | PB2 (30) | |
| PWR_WKUP2 | PC13 (21) | |
| PWR_WKUP3 | PA1 (12) | |
| PWR_WKUP4 | PA2 (10), PB1 (31) | |
| PWR_WKUP5 | PA3 (8) | |
| PWR_WKUP6 | PA5 (7), PA12 (28) | |
| PWR_WKUP7 | PA6 (5), PB14 (47) | |
| PWR_WKUP8 | PA7 (4) | |
| TAMP_IN1 | PA7 (4) | |
| TAMP_IN2 | PH3-BOOT0 (34) | |
| TAMP_IN3 | PA14(JTCK/SWCLK) (26) | |
| TAMP_IN4 | PC13 (21) | |
| TAMP_OUT1 | PH3-BOOT0 (34) | |
| TAMP_OUT2 | PA7 (4) | |
| TAMP_OUT5 | PC13 (21) | |
| TAMP_OUT6 | PA14(JTCK/SWCLK) (26) |
Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 48 выводов корпуса UFQFPN48 USB по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PB12 | ввод-вывод | I2C2_SMBA (AF4), SAI1_SD_A (AF13), SPI1_RDY (AF5), SPI2_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7), USART3_CK (AF8) |
| 2 | PB11 | ввод-вывод | I2C2_SDA (AF4), I2C4_SDA (AF3), LPTIM1_CH1 (AF0), LPTIM1_ETR (AF2), LPUART1_TX (AF8), SPI2_RDY (AF5), USART3_RX (AF7) |
| 3 | PA8 | ввод-вывод | ADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7), USB_OTG_HS_SOF (AF10) |
| 4 | PA7 | ввод-вывод | ADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), SPI3_SCK (AF6), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7), USART3_TX (AF8) |
| 5 | PA6 | ввод-вывод | ADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7), USART3_CTS (AF8) |
| 6 | VDDA | питание | — |
| 7 | PA5 | ввод-вывод | ADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7), USART3_RX (AF8) |
| 8 | PA3 | ввод-вывод | ADC4_IN6, PWR_WKUP5, TIM16_CH1N (AF14), TSC_G4_IO2 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| 9 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2C4_SCL (AF3), SPI2_SCK (AF5), TIM16_BKIN (AF14), TSC_G4_IO3 (AF9), USART1_CK (AF7), USART3_TX (AF8) |
| 10 | PA2 | ввод-вывод | ADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| 11 | VDD | питание | — |
| 12 | PA1 | ввод-вывод | ADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), SPI3_MISO (AF6), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7) |
| 13 | VDDUSB | питание | — |
| 14 | PD9 | ввод-вывод | USART2_TX (AF3), USART3_TX (AF7), USB_OTG_HS_VBUS |
| 15 | PD8 | ввод-вывод | USART2_CK (AF7), USB_OTG_HS_ID (AF10) |
| 16 | PD7 | служебный | USB_OTG_HS_DM |
| 17 | PD6 | служебный | USB_OTG_HS_DP |
| 18 | PB8 | ввод-вывод | COMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TIM4_CH3 (AF13), TSC_G2_IO4 (AF9), USART2_RX (AF3) |
| 19 | PC15-OSC32_OUT | ввод-вывод | ADC4_EXTI15, RCC_OSC32_OUT |
| 20 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 21 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9) |
| 22 | VDD | питание | — |
| 23 | PB4(NJTRST) | ввод-вывод | DEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3) |
| 24 | PB3(JTDO/TRACESWO) | ввод-вывод | DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3) |
| 25 | PA15(JTDI) | ввод-вывод | ADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 26 | PA14(JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C4_SMBA (AF5), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3), USB_OTG_HS_SOF (AF4) |
| 27 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), PTA_PRIORITY (AF10) |
| 28 | PA12 | ввод-вывод | PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3) |
| 29 | PA11 | ввод-вывод | LPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3) |
| 30 | PB2 | ввод-вывод | I2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3) |
| 31 | PB1 | ввод-вывод | I2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 32 | PB0 | ввод-вывод | LPTIM2_IN2 (AF2), SPI2_MOSI (AF5), TIM1_CH3N (AF1), USART2_TX (AF3), USART3_CK (AF7) |
| 33 | PB15 | ввод-вывод | ADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3) |
| 34 | PH3-BOOT0 | ввод-вывод | PTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1 |
| 35 | VDD | питание | — |
| 36 | NRST | сброс | — |
| 37 | RF | служебный | — |
| 38 | VDDHPA | питание | — |
| 39 | VDDRF | питание | — |
| 40 | OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 41 | OSC_IN | ввод-вывод | RCC_OSC_IN |
| 42 | VDDRFPA | питание | — |
| 43 | VDD | питание | — |
| 44 | VCAP | питание | — |
| 45 | PA10 | ввод-вывод | LPUART1_RX (AF8), SAI1_D1 (AF3), SPI2_NSS (AF6), TIM3_CH1 (AF2) |
| 46 | PA9 | ввод-вывод | LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), SPI2_MISO (AF5), SPI2_SCK (AF6), TIM3_CH2 (AF2) |
| 47 | PB14 | ввод-вывод | I2C2_SDA (AF4), PWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MISO (AF5), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7), USART3_DE (AF8), USART3_RTS (AF8) |
| 48 | PB13 | ввод-вывод | I2C2_SCL (AF4), SPI2_SCK (AF5), TIM3_CH4 (AF2), TSC_G6_IO2 (AF9), USART3_CTS (AF7) |
| 49 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VCAP | 44 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 11, 22, 35, 43 | питание цифровой части и линий ввода-вывода |
| VDDA | 6 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDHPA | 38 | — |
| VDDRF | 39 | — |
| VDDRFPA | 42 | — |
| VDDUSB | 13 | питание приёмопередатчика USB |
| VSS | 49 | общий провод (земля) |
| NRST | 36 | сброс, активный уровень — низкий |
| PD6 | 17 | — |
| PD7 | 16 | — |
| RF | 37 | — |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32WBA62CGUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32WBA62CG | STM32WBA62CGUx | 1 МБ | 256 КБ |
Линейка STM32WBAx2, семейство STM32WBA, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFQFPN48 USB, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32WBA62CI | STM32WBAx2 | 49 из 48 | выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ; ОЗУ 256 и 512 КБ |
| STM32WBA64CG | STM32WBAx4 | 49 из 48 | выводы совпадают полностью |
| STM32WBA64CI | STM32WBAx4 | 49 из 48 | выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ; ОЗУ 256 и 512 КБ |
Частые вопросы
На каких выводах USART1 у STM32WBA62CG?
В корпусе UFQFPN48 USB сигнал USART1_TX выведен на PB12 (вывод 1, AF7) или PB14 (вывод 47, AF7), USART1_RX — на PA8 (вывод 3, AF7).
Где у STM32WBA62CG выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (вывод 27, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 26, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32WBA62CG?
I2C1_SCL — PA15(JTDI) (вывод 25, AF4) или PB2 (вывод 30, AF4), I2C1_SDA — PB3(JTDO/TRACESWO) (вывод 24, AF4) или PB1 (вывод 31, AF4).
Сколько выводов ввода-вывода у STM32WBA62CG в корпусе UFQFPN48 USB?
34 из 48. Ещё 11 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32WBACortex-M33 до 100 МГц с радио 2,4 ГГц: WBA52–WBA55 и WBA62–WBA65 — радио, SMPS, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
