STM32WBA62MI в корпусе WLCSP88 USB: распиновка
STM32WBA62MI — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 2 МБ флеш-памяти и 512 КБ ОЗУ. Корпус WLCSP88 USB — 88 шариков, из них 54 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Частота ядра
- до 100 МГц
- Флеш-память
- 2 МБ
- ОЗУ
- 512 КБ
- Корпус
- WLCSP88 USB, 88 шариков
- Линий ввода-вывода
- 54

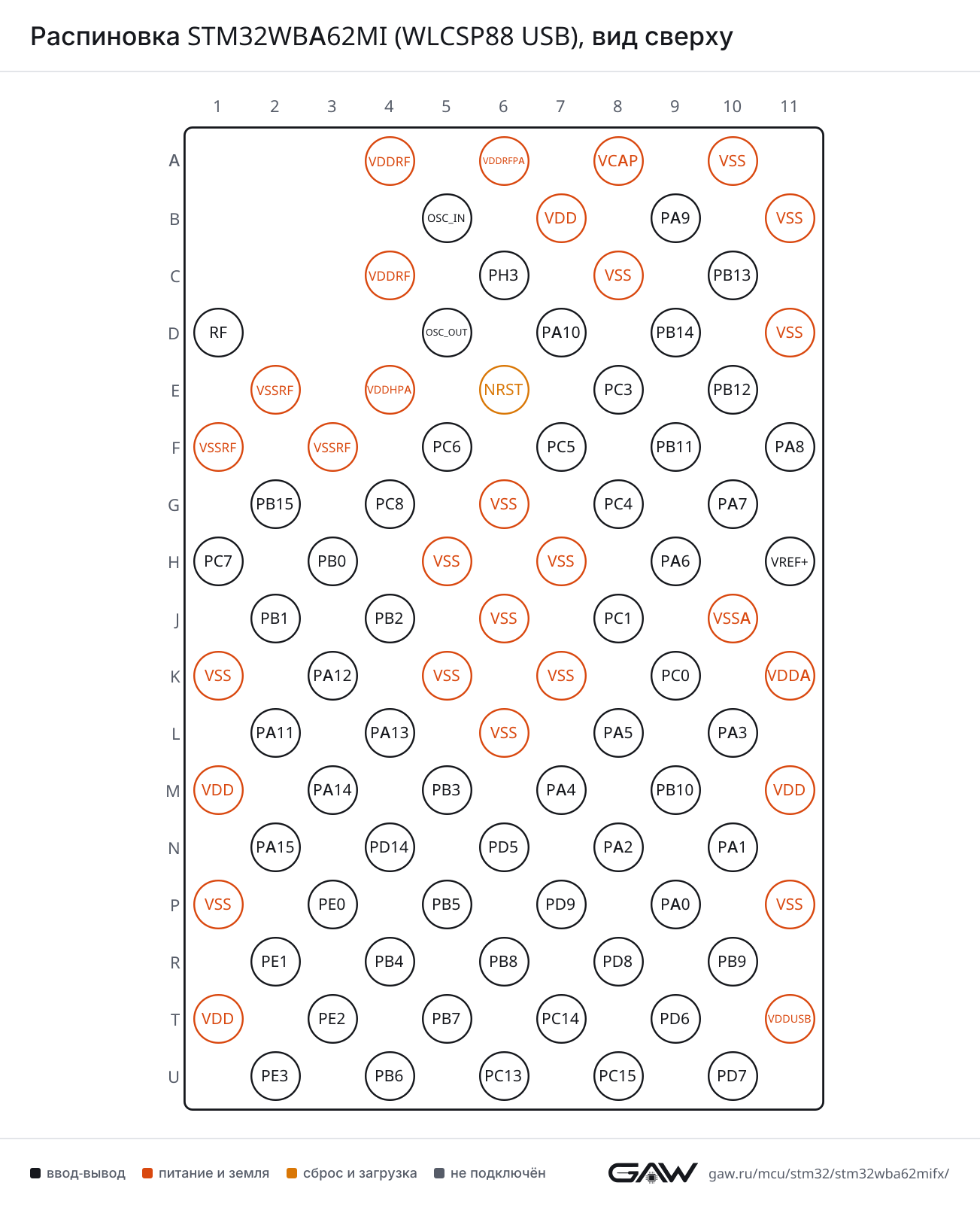

Схема корпуса WLCSP88 USB
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA5 (L8, AF7), PB10 (M9, AF7), PA1 (N10, AF7) |
| CTS | PA7 (G10, AF7), PA4 (M7, AF7) | |
| DE | PA6 (H9, AF7), PA3 (L10, AF7), PA2 (N8, AF7) | |
| RTS | PA6 (H9, AF7), PA3 (L10, AF7), PA2 (N8, AF7) | |
| RX | PA8 (F11, AF7) | |
| TX | PB14 (D9, AF7), PB12 (E10, AF7) | |
| USART2 | CK | PB3(JTDO/TRACESWO) (M5, AF3), PD8 (R8, AF7) |
| CTS | PB15 (G2, AF3), PB2 (J4, AF3) | |
| DE | PC7 (H1, AF7), PB1 (J2, AF3), PA15(JTDI) (N2, AF3) | |
| RTS | PC7 (H1, AF7), PB1 (J2, AF3), PA15(JTDI) (N2, AF3) | |
| RX | PC8 (G4, AF7), PA11 (L2, AF3), PD5 (N6, AF7), PB4(NJTRST) (R4, AF3), PB8 (R6, AF3) | |
| TX | PB0 (H3, AF3), PA12 (K3, AF3), PA14(JTCK/SWCLK) (M3, AF3), PD9 (P7, AF3) | |
| USART3 | CK | PB12 (E10, AF8), PB0 (H3, AF7) |
| CTS | PB13 (C10, AF7), PA6 (H9, AF8) | |
| DE | PB14 (D9, AF8), PB1 (J2, AF7), PA15(JTDI) (N2, AF7) | |
| RTS | PB14 (D9, AF8), PB1 (J2, AF7), PA15(JTDI) (N2, AF7) | |
| RX | PC5 (F7, AF7), PB11 (F9, AF7), PA5 (L8, AF8) | |
| TX | PC4 (G8, AF7), PA7 (G10, AF8), PB10 (M9, AF8), PD9 (P7, AF7) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB15 (G2, AF8), PA0 (P9, AF8) |
| DE | PA9 (B9, AF8), PB9 (R10, AF8) | |
| RTS | PA9 (B9, AF8), PB9 (R10, AF8) | |
| RX | PA10 (D7, AF8), PC0 (K9, AF8), PA1 (N10, AF8) | |
| TX | PB11 (F9, AF8), PC1 (J8, AF8), PA2 (N8, AF8), PB5 (P5, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB3(JTDO/TRACESWO) (M5, AF5) |
| MOSI | PA15(JTDI) (N2, AF5) | |
| NSS | PA12 (K3, AF5) | |
| RDY | PB12 (E10, AF5), PA1 (N10, AF5) | |
| SCK | PB4(NJTRST) (R4, AF5) | |
| SPI2 | MISO | PA9 (B9, AF5), PB14 (D9, AF5) |
| MOSI | PC3 (E8, AF5), PB0 (H3, AF5), PC1 (J8, AF3) | |
| NSS | PA10 (D7, AF6), PB12 (E10, AF6), PB9 (R10, AF5) | |
| RDY | PB11 (F9, AF5), PC0 (K9, AF5) | |
| SCK | PA9 (B9, AF6), PB13 (C10, AF5), PB10 (M9, AF5) | |
| SPI3 | MISO | PC4 (G8, AF6), PA1 (N10, AF6), PB9 (R10, AF6) |
| MOSI | PC3 (E8, AF6), PD5 (N6, AF5), PB8 (R6, AF6) | |
| NSS | PA5 (L8, AF6) | |
| RDY | PA8 (F11, AF6), PA6 (H9, AF6) | |
| SCK | PA7 (G10, AF6), PA0 (P9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB2 (J4, AF4), PA15(JTDI) (N2, AF4) |
| SDA | PB1 (J2, AF4), PB3(JTDO/TRACESWO) (M5, AF4) | |
| SMBA | PB15 (G2, AF4) | |
| I2C2 | SCL | PB13 (C10, AF4), PB10 (M9, AF4) |
| SDA | PB14 (D9, AF4), PB11 (F9, AF4) | |
| SMBA | PB12 (E10, AF4) | |
| I2C3 | SCL | PA6 (H9, AF4), PB2 (J4, AF6), PC0 (K9, AF4) |
| SDA | PA7 (G10, AF4), PB1 (J2, AF6), PC1 (J8, AF4) | |
| SMBA | PB15 (G2, AF6) | |
| I2C4 | SCL | PB10 (M9, AF3) |
| SDA | PB11 (F9, AF3) | |
| SMBA | PA14(JTCK/SWCLK) (M3, AF5) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PD7 (U10) |
| DP | PD6 (T9) | |
| ID | PD8 (R8, AF10) | |
| SOF | PA8 (F11, AF10), PA14(JTCK/SWCLK) (M3, AF4) | |
| VBUS | PD9 (P7) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PA9 (B9, AF3), PA1 (N10, AF3), PE2 (T3, AF3) |
| CK2 | PA6 (H9, AF3) | |
| D1 | PA10 (D7, AF3), PC3 (E8, AF3), PD5 (N6, AF3), PA2 (N8, AF3) | |
| D2 | PC4 (G8, AF3), PA5 (L8, AF3), PB5 (P5, AF3) | |
| D3 | PC5 (F7, AF3) | |
| FS_A | PA8 (F11, AF13), PC4 (G8, AF13) | |
| FS_B | PB5 (P5, AF13) | |
| MCLK_A | PA6 (H9, AF13), PE2 (T3, AF13) | |
| MCLK_B | PB4(NJTRST) (R4, AF13) | |
| SCK_A | PA7 (G10, AF13) | |
| SCK_B | PB6 (U4, AF13) | |
| SD_A | PB14 (D9, AF13), PC3 (E8, AF13), PB12 (E10, AF13), PC1 (J8, AF13), PD5 (N6, AF13) | |
| SD_B | PC5 (F7, AF13), PB7 (T5, AF13), PE3 (U2, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC4 | EXTI15 | PB15 (G2), PA15(JTDI) (N2), PC15-OSC32_OUT (U8) |
| IN1 | PA8 (F11) | |
| IN2 | PA7 (G10) | |
| IN3 | PA6 (H9) | |
| IN4 | PA5 (L8) | |
| IN5 | PA4 (M7) | |
| IN6 | PA3 (L10) | |
| IN7 | PA2 (N8) | |
| IN8 | PA1 (N10) | |
| IN9 | PA0 (P9) | |
| IN10 | PB9 (R10) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA1 (N10) |
| INP | PA2 (N8) | |
| OUT | PA7 (G10, AF12), PB8 (R6, AF12) | |
| COMP2 | INM | PB9 (R10) |
| INP | PA0 (P9) | |
| OUT | PA12 (K3, AF12), PA14(JTCK/SWCLK) (M3, AF12) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA2 (N8, AF1) |
| BKIN2 | PB15 (G2, AF1), PC13 (U6, AF2) | |
| CH1 | PA11 (L2, AF1), PB8 (R6, AF1) | |
| CH1N | PB2 (J4, AF1), PA1 (N10, AF1) | |
| CH2 | PA12 (K3, AF1) | |
| CH2N | PB1 (J2, AF1), PA0 (P9, AF1) | |
| CH3 | PB4(NJTRST) (R4, AF1) | |
| CH3N | PB0 (H3, AF1), PB9 (R10, AF1) | |
| CH4 | PB3(JTDO/TRACESWO) (M5, AF1) | |
| CH4N | PC5 (F7, AF1), PB7 (T5, AF1) | |
| ETR | PA15(JTDI) (N2, AF1) | |
| TIM2 | CH1 | PB12 (E10, AF1), PA5 (L8, AF1), PB6 (U4, AF1) |
| CH2 | PA8 (F11, AF1) | |
| CH3 | PA7 (G10, AF1) | |
| CH4 | PA6 (H9, AF1) | |
| ETR | PB12 (E10, AF2), PA5 (L8, AF2), PB6 (U4, AF2) | |
| TIM3 | CH1 | PA10 (D7, AF2), PC3 (E8, AF2), PC6 (F5, AF2), PA2 (N8, AF2), PB5 (P5, AF2), PE3 (U2, AF2) |
| CH2 | PA9 (B9, AF2), PC4 (G8, AF2), PC7 (H1, AF2), PA1 (N10, AF2) | |
| CH3 | PB14 (D9, AF2), PC8 (G4, AF2), PA0 (P9, AF2) | |
| CH4 | PB13 (C10, AF2), PB9 (R10, AF2) | |
| ETR | PB12 (E10, AF14), PA0 (P9, AF14), PB8 (R6, AF2), PE2 (T3, AF2) | |
| TIM4 | CH1 | PB6 (U4, AF12) |
| CH2 | PB7 (T5, AF12) | |
| CH3 | PD14 (N4, AF13), PB8 (R6, AF13) | |
| CH4 | PB9 (R10, AF12) | |
| ETR | PE0 (P3, AF13) | |
| TIM16 | BKIN | PB15 (G2, AF14), PB10 (M9, AF14) |
| CH1 | PA4 (M7, AF14), PA2 (N8, AF14), PE0 (P3, AF14), PB9 (R10, AF14) | |
| CH1N | PA3 (L10, AF14), PB8 (R6, AF14) | |
| TIM17 | BKIN | PA15(JTDI) (N2, AF14) |
| CH1 | PA1 (N10, AF14), PE1 (R2, AF14), PB4(NJTRST) (R4, AF14) | |
| CH1N | PB3(JTDO/TRACESWO) (M5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB11 (F9, AF0), PC1 (J8, AF1) |
| CH2 | PA8 (F11, AF2), PA15(JTDI) (N2, AF2) | |
| ETR | PC3 (E8, AF1), PB11 (F9, AF2), PB8 (R6, AF0) | |
| IN1 | PC0 (K9, AF1), PA0 (P9, AF0) | |
| IN2 | PB3(JTDO/TRACESWO) (M5, AF2) | |
| LPTIM2 | CH1 | PA11 (L2, AF14) |
| CH2 | PC4 (G8, AF14), PC7 (H1, AF14), PA1 (N10, AF13) | |
| ETR | PC3 (E8, AF14), PA5 (L8, AF14) | |
| IN1 | PC0 (K9, AF14), PB9 (R10, AF13) | |
| IN2 | PB0 (H3, AF2), PB4(NJTRST) (R4, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (U6) |
| OUT2 | PB2 (J4) | |
| REFIN | PB14 (D9, AF0) | |
| TS | PC13 (U6) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA8 (F11, AF9) |
| G1_IO2 | PA7 (G10, AF9) | |
| G1_IO3 | PA6 (H9, AF9) | |
| G1_IO4 | PA5 (L8, AF9) | |
| G2_IO1 | PA1 (N10, AF9) | |
| G2_IO2 | PA0 (P9, AF9) | |
| G2_IO3 | PB9 (R10, AF9) | |
| G2_IO4 | PB8 (R6, AF9) | |
| G3_IO1 | PB4(NJTRST) (R4, AF9) | |
| G3_IO2 | PB3(JTDO/TRACESWO) (M5, AF9) | |
| G3_IO3 | PA15(JTDI) (N2, AF9) | |
| G3_IO4 | PA12 (K3, AF9) | |
| G4_IO1 | PA4 (M7, AF9) | |
| G4_IO2 | PA3 (L10, AF9) | |
| G4_IO3 | PB10 (M9, AF9) | |
| G4_IO4 | PA2 (N8, AF9) | |
| G5_IO1 | PC13 (U6, AF9) | |
| G5_IO2 | PB7 (T5, AF9) | |
| G5_IO3 | PB6 (U4, AF9) | |
| G5_IO4 | PB5 (P5, AF9) | |
| G6_IO1 | PB14 (D9, AF9) | |
| G6_IO2 | PB13 (C10, AF9) | |
| G7_IO1 | PE3 (U2, AF9) | |
| G7_IO2 | PE2 (T3, AF9) | |
| G7_IO3 | PE1 (R2, AF9) | |
| G7_IO4 | PE0 (P3, AF9) | |
| SYNC | PB12 (E10, AF9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (M3, AF0) |
| JTDI | PA15(JTDI) (N2, AF0) | |
| JTDO-SWO | PB3(JTDO/TRACESWO) (M5, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (L4, AF0) | |
| NJTRST | PB4(NJTRST) (R4, AF0) | |
| TRACECLK | PE0 (P3, AF0) | |
| TRACED0 | PE1 (R2, AF0) | |
| TRACED1 | PE2 (T3, AF0) | |
| TRACED2 | PE3 (U2, AF0) | |
| TRACED3 | PD14 (N4, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (N8) |
| MCO | PA8 (F11, AF0) | |
| OSC_IN | OSC_IN (B5) | |
| OSC_OUT | OSC_OUT (D5) | |
| OSC32_IN | PC14-OSC32_IN (T7) | |
| OSC32_OUT | PC15-OSC32_OUT (U8) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (F5, AF0), PA5 (L8, AF0) |
| PWR_CSTOP | PC7 (H1, AF0), PA6 (H9, AF0) | |
| PWR_WKUP1 | PB2 (J4), PA0 (P9) | |
| PWR_WKUP2 | PA4 (M7), PC13 (U6) | |
| PWR_WKUP3 | PA1 (N10), PB6 (U4) | |
| PWR_WKUP4 | PB1 (J2), PA2 (N8) | |
| PWR_WKUP5 | PA3 (L10), PB7 (T5) | |
| PWR_WKUP6 | PA12 (K3), PA5 (L8) | |
| PWR_WKUP7 | PB14 (D9), PA6 (H9) | |
| PWR_WKUP8 | PA7 (G10), PB9 (R10) | |
| TAMP_IN1 | PA7 (G10) | |
| TAMP_IN2 | PH3-BOOT0 (C6) | |
| TAMP_IN3 | PA14(JTCK/SWCLK) (M3) | |
| TAMP_IN4 | PC13 (U6) | |
| TAMP_IN5 | PB7 (T5) | |
| TAMP_IN6 | PA4 (M7) | |
| TAMP_OUT1 | PH3-BOOT0 (C6) | |
| TAMP_OUT2 | PA7 (G10) | |
| TAMP_OUT3 | PA4 (M7) | |
| TAMP_OUT4 | PB7 (T5) | |
| TAMP_OUT5 | PC13 (U6) | |
| TAMP_OUT6 | PA14(JTCK/SWCLK) (M3) |
Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 88 шариков корпуса WLCSP88 USB по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A4 | VDDRF | питание | — |
| A6 | VDDRFPA | питание | — |
| A8 | VCAP | питание | — |
| A10 | VSS | питание | — |
| B5 | OSC_IN | ввод-вывод | RCC_OSC_IN |
| B7 | VDD | питание | — |
| B9 | PA9 | ввод-вывод | LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), SPI2_MISO (AF5), SPI2_SCK (AF6), TIM3_CH2 (AF2) |
| B11 | VSS | питание | — |
| C4 | VDDRF | питание | — |
| C6 | PH3-BOOT0 | ввод-вывод | PTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1 |
| C8 | VSS | питание | — |
| C10 | PB13 | ввод-вывод | I2C2_SCL (AF4), SPI2_SCK (AF5), TIM3_CH4 (AF2), TSC_G6_IO2 (AF9), USART3_CTS (AF7) |
| D1 | RF | служебный | — |
| D5 | OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| D7 | PA10 | ввод-вывод | LPUART1_RX (AF8), SAI1_D1 (AF3), SPI2_NSS (AF6), TIM3_CH1 (AF2) |
| D9 | PB14 | ввод-вывод | I2C2_SDA (AF4), PWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MISO (AF5), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7), USART3_DE (AF8), USART3_RTS (AF8) |
| D11 | VSS | питание | — |
| E2 | VSSRF | питание | — |
| E4 | VDDHPA | питание | — |
| E6 | NRST | сброс | — |
| E8 | PC3 | ввод-вывод | LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH1 (AF2) |
| E10 | PB12 | ввод-вывод | I2C2_SMBA (AF4), SAI1_SD_A (AF13), SPI1_RDY (AF5), SPI2_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7), USART3_CK (AF8) |
| F1 | VSSRF | питание | — |
| F3 | VSSRF | питание | — |
| F5 | PC6 | ввод-вывод | PWR_CSLEEP (AF0), TIM3_CH1 (AF2) |
| F7 | PC5 | ввод-вывод | SAI1_D3 (AF3), SAI1_SD_B (AF13), TIM1_CH4N (AF1), USART3_RX (AF7) |
| F9 | PB11 | ввод-вывод | I2C2_SDA (AF4), I2C4_SDA (AF3), LPTIM1_CH1 (AF0), LPTIM1_ETR (AF2), LPUART1_TX (AF8), SPI2_RDY (AF5), USART3_RX (AF7) |
| F11 | PA8 | ввод-вывод | ADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7), USB_OTG_HS_SOF (AF10) |
| G2 | PB15 | ввод-вывод | ADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3) |
| G4 | PC8 | ввод-вывод | TIM3_CH3 (AF2), USART2_RX (AF7) |
| G6 | VSS | питание | — |
| G8 | PC4 | ввод-вывод | LPTIM2_CH2 (AF14), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI3_MISO (AF6), TIM3_CH2 (AF2), USART3_TX (AF7) |
| G10 | PA7 | ввод-вывод | ADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), SPI3_SCK (AF6), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7), USART3_TX (AF8) |
| H1 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), PWR_CSTOP (AF0), TIM3_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7) |
| H3 | PB0 | ввод-вывод | LPTIM2_IN2 (AF2), SPI2_MOSI (AF5), TIM1_CH3N (AF1), USART2_TX (AF3), USART3_CK (AF7) |
| H5 | VSS | питание | — |
| H7 | VSS | питание | — |
| H9 | PA6 | ввод-вывод | ADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7), USART3_CTS (AF8) |
| H11 | VREF+ | служебный | — |
| J2 | PB1 | ввод-вывод | I2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| J4 | PB2 | ввод-вывод | I2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3) |
| J6 | VSS | питание | — |
| J8 | PC1 | ввод-вывод | I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| J10 | VSSA | питание | — |
| K1 | VSS | питание | — |
| K3 | PA12 | ввод-вывод | COMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3) |
| K5 | VSS | питание | — |
| K7 | VSS | питание | — |
| K9 | PC0 | ввод-вывод | I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SPI2_RDY (AF5) |
| K11 | VDDA | питание | — |
| L2 | PA11 | ввод-вывод | LPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3) |
| L4 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10) |
| L6 | VSS | питание | — |
| L8 | PA5 | ввод-вывод | ADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7), USART3_RX (AF8) |
| L10 | PA3 | ввод-вывод | ADC4_IN6, PWR_WKUP5, TIM16_CH1N (AF14), TSC_G4_IO2 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| M1 | VDD | питание | — |
| M3 | PA14(JTCK/SWCLK) | ввод-вывод | COMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), I2C4_SMBA (AF5), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3), USB_OTG_HS_SOF (AF4) |
| M5 | PB3(JTDO/TRACESWO) | ввод-вывод | DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3) |
| M7 | PA4 | ввод-вывод | ADC4_IN5, AUDIOCLK (AF13), PWR_WKUP2, TAMP_IN6, TAMP_OUT3, TIM16_CH1 (AF14), TSC_G4_IO1 (AF9), USART1_CTS (AF7) |
| M9 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2C4_SCL (AF3), SPI2_SCK (AF5), TIM16_BKIN (AF14), TSC_G4_IO3 (AF9), USART1_CK (AF7), USART3_TX (AF8) |
| M11 | VDD | питание | — |
| N2 | PA15(JTDI) | ввод-вывод | ADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| N4 | PD14 | ввод-вывод | DEBUG_TRACED3 (AF0), TIM4_CH3 (AF13) |
| N6 | PD5 | ввод-вывод | SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| N8 | PA2 | ввод-вывод | ADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| N10 | PA1 | ввод-вывод | ADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), SPI3_MISO (AF6), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7) |
| P1 | VSS | питание | — |
| P3 | PE0 | ввод-вывод | DEBUG_TRACECLK (AF0), TIM16_CH1 (AF14), TIM4_ETR (AF13), TSC_G7_IO4 (AF9) |
| P5 | PB5 | ввод-вывод | LPUART1_TX (AF8), SAI1_D2 (AF3), SAI1_FS_B (AF13), TIM3_CH1 (AF2), TSC_G5_IO4 (AF9) |
| P7 | PD9 | ввод-вывод | USART2_TX (AF3), USART3_TX (AF7), USB_OTG_HS_VBUS |
| P9 | PA0 | ввод-вывод | ADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9) |
| P11 | VSS | питание | — |
| R2 | PE1 | ввод-вывод | DEBUG_TRACED0 (AF0), TIM17_CH1 (AF14), TSC_G7_IO3 (AF9) |
| R4 | PB4(NJTRST) | ввод-вывод | DEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3) |
| R6 | PB8 | ввод-вывод | COMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TIM4_CH3 (AF13), TSC_G2_IO4 (AF9), USART2_RX (AF3) |
| R8 | PD8 | ввод-вывод | USART2_CK (AF7), USB_OTG_HS_ID (AF10) |
| R10 | PB9 | ввод-вывод | ADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI2_NSS (AF5), SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM4_CH4 (AF12), TSC_G2_IO3 (AF9) |
| T1 | VDD | питание | — |
| T3 | PE2 | ввод-вывод | DEBUG_TRACED1 (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO2 (AF9) |
| T5 | PB7 | ввод-вывод | PWR_WKUP5, SAI1_SD_B (AF13), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), TIM4_CH2 (AF12), TSC_G5_IO2 (AF9) |
| T7 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| T9 | PD6 | служебный | USB_OTG_HS_DP |
| T11 | VDDUSB | питание | — |
| U2 | PE3 | ввод-вывод | DEBUG_TRACED2 (AF0), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO1 (AF9) |
| U4 | PB6 | ввод-вывод | PWR_WKUP3, SAI1_SCK_B (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM4_CH1 (AF12), TSC_G5_IO3 (AF9) |
| U6 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9) |
| U8 | PC15-OSC32_OUT | ввод-вывод | ADC4_EXTI15, RCC_OSC32_OUT |
| U10 | PD7 | служебный | USB_OTG_HS_DM |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VCAP | A8 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | B7, M1, M11, T1 | питание цифровой части и линий ввода-вывода |
| VDDA | K11 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDHPA | E4 | — |
| VDDRF | A4, C4 | — |
| VDDRFPA | A6 | — |
| VDDUSB | T11 | питание приёмопередатчика USB |
| VSS | A10, B11, C8, D11, G6, H5, H7, J6, K1, K5, K7, L6, P1, P11 | общий провод (земля) |
| VSSA | J10 | общий провод аналоговой части |
| VSSRF | E2, F1, F3 | — |
| NRST | E6 | сброс, активный уровень — низкий |
| PD6 | T9 | — |
| PD7 | U10 | — |
| RF | D1 | — |
| VREF+ | H11 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32WBA62MIFx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32WBA62MI | STM32WBA62MIFx | 2 МБ | 512 КБ |
Линейка STM32WBAx2, семейство STM32WBA, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP88 USB, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32WBA62MG | STM32WBAx2 | 88 из 88 | выводы совпадают полностьюфлеш-память до 2048 и 1024 КБ; ОЗУ 512 и 256 КБ |
Частые вопросы
На каких выводах USART1 у STM32WBA62MI?
В корпусе WLCSP88 USB сигнал USART1_TX выведен на PB14 (шарик D9, AF7) или PB12 (шарик E10, AF7), USART1_RX — на PA8 (шарик F11, AF7).
Где у STM32WBA62MI выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (шарик L4, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик M3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32WBA62MI?
I2C1_SCL — PB2 (шарик J4, AF4) или PA15(JTDI) (шарик N2, AF4), I2C1_SDA — PB1 (шарик J2, AF4) или PB3(JTDO/TRACESWO) (шарик M5, AF4).
Сколько выводов ввода-вывода у STM32WBA62MI в корпусе WLCSP88 USB?
54 из 88. Ещё 29 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32WBACortex-M33 до 100 МГц с радио 2,4 ГГц: WBA52–WBA55 и WBA62–WBA65 — радио, SMPS, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
