STM32WBA62PI в корпусе UFBGA121 USB: распиновка

STM32WBA62PI — микроконтроллер STM32WBA на ядре Cortex-M33: 2 МБ флеш-памяти и 512 КБ ОЗУ. Корпус UFBGA121 USB — 121 шарик, из них 86 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
2 МБ
ОЗУ
512 КБ
Корпус
UFBGA121 USB, 121 шарик
Линий ввода-вывода
86

Схема корпуса UFBGA121 USB

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WBA62PI в корпусе UFBGA121 USB, вид сверхуABCDEFGHJKL1234567891011PD10 — шарик A1: LPTIM2_CH2, USART3_CKPD10PD11 — шарик A2: I2C4_SMBA, LPTIM2_ETR, USART3_CTSPD11PD13 — шарик A3: I2C4_SDA, LPTIM2_CH1, TIM4_CH2, TSC_G6_IO4PD13PC2 — шарик A4: LPTIM1_IN2, SPI2_MISOPC2VCAP — шарик A5VCAPVDD — шарик A6VDDVDDRFPA — шарик A7VDDRFPAOSC_IN — шарик A8: RCC_OSC_INOSC_INVDDRF — шарик A9VDDRFVSSRF — шарик A10VSSRFRF — шарик A11RFVSS — шарик B1VSSPB13 — шарик B2: I2C2_SCL, SPI2_SCK, TIM3_CH4, TSC_G6_IO2, USART3_CTSPB13PB14 — шарик B3: I2C2_SDA, PWR_WKUP7, RTC_REFIN, SAI1_SD_A, SPI2_MISO, TIM3_CH3, TSC_G6_IO1, USART1_TX, USART3_DE, USART3_RTSPB14PA9 — шарик B4: LPUART1_DE, LPUART1_RTS, SAI1_CK1, SPI2_MISO, SPI2_SCK, TIM3_CH2PA9PC5 — шарик B5: SAI1_D3, SAI1_SD_B, TIM1_CH4N, USART3_RXPC5VSS — шарик B6VSSVDDHPA — шарик B7VDDHPAOSC_OUT — шарик B8: RCC_OSC_OUTOSCOUTVDDRF — шарик B9VDDRFVSSRF — шарик B10VSSRFNRST — шарик B11NRSTVSS — шарик C1VSSVSS — шарик C2VSSVDD — шарик C3VDDPD12 — шарик C4: I2C4_SCL, LPTIM2_IN1, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PC4 — шарик C5: LPTIM2_CH2, SAI1_D2, SAI1_FS_A, SPI3_MISO, TIM3_CH2, USART3_TXPC4PC3 — шарик C6: LPTIM1_ETR, LPTIM2_ETR, SAI1_D1, SAI1_SD_A, SPI2_MOSI, SPI3_MOSI, TIM3_CH1PC3VSSRF — шарик C7VSSRFVSSRF — шарик C8VSSRFPH3-BOOT0 — шарик C9: PTA_GRANT, RF_EXTPABYP, TAMP_IN2, TAMP_OUT1PH3VSS — шарик C10VSSVDD — шарик C11VDDPB11 — шарик D1: I2C2_SDA, I2C4_SDA, LPTIM1_CH1, LPTIM1_ETR, LPUART1_TX, SPI2_RDY, USART3_RXPB11PA8 — шарик D2: ADC4_IN1, LPTIM1_CH2, RCC_MCO, SAI1_FS_A, SPI3_RDY, TIM2_CH2, TSC_G1_IO1, USART1_RX, USB_OTG_HS_SOFPA8VSS — шарик D3VSSPB12 — шарик D4: I2C2_SMBA, SAI1_SD_A, SPI1_RDY, SPI2_NSS, TIM2_CH1, TIM2_ETR, TIM3_ETR, TSC_SYNC, USART1_TX, USART3_CKPB12PA7 — шарик D5: ADC4_IN2, COMP1_OUT, I2C3_SDA, PWR_WKUP8, SAI1_SCK_A, SPI3_SCK, TAMP_IN1, TAMP_OUT2, TIM2_CH3, TSC_G1_IO2, USART1_CTS, USART3_TXPA7PA10 — шарик D6: LPUART1_RX, SAI1_D1, SPI2_NSS, TIM3_CH1PA10PA14(JTCK/SWCLK) — шарик D7: COMP2_OUT, DEBUG_JTCK-SWCLK, I2C4_SMBA, PTA_STATUS, TAMP_IN3, TAMP_OUT6, USART2_TX, USB_OTG_HS_SOFPA14PB15 — шарик D8: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, PTA_GRANT, RF_EXTPABYP, TIM16_BKIN, TIM1_BKIN2, USART2_CTSPB15PA13(JTMS/SWDIO) — шарик D9: DEBUG_JTMS-SWDIO, IR_OUT, PTA_PRIORITYPA13PB2 — шарик D10: I2C1_SCL, I2C3_SCL, PWR_WKUP1, RF_ANTSW2, RTC_OUT2, TIM1_CH1N, USART2_CTSPB2PC6 — шарик D11: PWR_CSLEEP, TIM3_CH1PC6VREF+ — шарик E1VREF+VSSA — шарик E2VSSAPA6 — шарик E3: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SPI3_RDY, TIM2_CH4, TSC_G1_IO3, USART1_DE, USART1_RTS, USART3_CTSPA6PC0 — шарик E4: I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, SPI2_RDYPC0PA5 — шарик E5: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G1_IO4, USART1_CK, USART3_RXPA5PE0 — шарик E6: DEBUG_TRACECLK, TIM16_CH1, TIM4_ETR, TSC_G7_IO4PE0PC11 — шарик E7: SPI3_MISO, USART3_RXPC11PC7 — шарик E8: LPTIM2_CH2, PWR_CSTOP, TIM3_CH2, USART2_DE, USART2_RTSPC7PC8 — шарик E9: TIM3_CH3, USART2_RXPC8PC10 — шарик E10: SPI3_SCK, USART3_TXPC10PC9 — шарик E11: TIM3_CH4, USART2_TXPC9VDDA — шарик F1VDDAPC1 — шарик F2: I2C3_SDA, LPTIM1_CH1, LPUART1_TX, SAI1_SD_A, SPI2_MOSIPC1PA3 — шарик F3: ADC4_IN6, PWR_WKUP5, TIM16_CH1N, TSC_G4_IO2, USART1_DE, USART1_RTSPA3PD9 — шарик F4: USART2_TX, USART3_TX, USB_OTG_HS_VBUSPD9PD4 — шарик F5: LPTIM2_IN2, USART3_RXPD4PE3 — шарик F6: DEBUG_TRACED2, SAI1_SD_B, TIM3_CH1, TSC_G7_IO1PE3PE1 — шарик F7: DEBUG_TRACED0, TIM17_CH1, TSC_G7_IO3PE1PC12 — шарик F8: SPI3_MOSI, USART3_CKPC12PA11 — шарик F9: LPTIM2_CH1, RF_ANTSW1, TIM1_CH1, USART2_RXPA11PB0 — шарик F10: LPTIM2_IN2, SPI2_MOSI, TIM1_CH3N, USART2_TX, USART3_CKPB0PB1 — шарик F11: I2C1_SDA, I2C3_SDA, PWR_WKUP4, TIM1_CH2N, USART2_DE, USART2_RTS, USART3_DE, USART3_RTSPB1PA4 — шарик G1: ADC4_IN5, AUDIOCLK, PWR_WKUP2, TAMP_IN6, TAMP_OUT3, TIM16_CH1, TSC_G4_IO1, USART1_CTSPA4PB10 — шарик G2: I2C2_SCL, I2C4_SCL, SPI2_SCK, TIM16_BKIN, TSC_G4_IO3, USART1_CK, USART3_TXPB10PA2 — шарик G3: ADC4_IN7, COMP1_INP, LPUART1_TX, PWR_WKUP4, RCC_LSCO, SAI1_D1, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G4_IO4, USART1_DE, USART1_RTSPA2PD8 — шарик G4: USART2_CK, USB_OTG_HS_IDPD8PG10 — шарик G5: LPTIM1_IN1, SAI1_FS_A, SPI3_MISO, USART1_RXPG10VSS — шарик G6VSSPG5 — шарик G7: LPUART1_CTS, SAI1_SD_B, SPI1_NSSPG5PE2 — шарик G8: DEBUG_TRACED1, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO2PE2PA12 — шарик G9: COMP2_OUT, PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SPI1_NSS, TIM1_CH2, TSC_G3_IO4, USART2_TXPA12VSS — шарик G10VSSVDD — шарик G11VDDPA1 — шарик H1: ADC4_IN8, COMP1_INM, LPTIM2_CH2, LPUART1_RX, PWR_WKUP3, SAI1_CK1, SPI1_RDY, SPI3_MISO, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO1, USART1_CKPA1PA0 — шарик H2: ADC4_IN9, COMP2_INP, LPTIM1_IN1, LPUART1_CTS, PWR_WKUP1, SPI3_SCK, TIM1_CH2N, TIM3_CH3, TIM3_ETR, TSC_G2_IO2PA0VSS — шарик H3VSSPD3 — шарик H4: SPI2_MISO, SPI2_SCK, TSC_G8_IO1, USART2_CTSPD3PD0 — шарик H5: SPI2_NSS, TSC_G8_IO3PD0VDDIO2 — шарик H6VDDIO2PG6 — шарик H7: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, SPI1_RDYPG6PE6 — шарик H8: SAI1_D1, SAI1_SD_A, TIM3_CH4PE6PA15(JTDI) — шарик H9: ADC4_EXTI15, DEBUG_JTDI, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, SPI1_MOSI, TIM17_BKIN, TIM1_ETR, TSC_G3_IO3, USART2_DE, USART2_RTS, USART3_DE, USART3_RTSPA15PD14 — шарик H10: DEBUG_TRACED3, TIM4_CH3PD14PB3(JTDO/TRACESWO) — шарик H11: DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, SPI1_MISO, TIM17_CH1N, TIM1_CH4, TSC_G3_IO2, USART2_CKPB3PB9 — шарик J1: ADC4_IN10, COMP2_INM, IR_OUT, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, PWR_WKUP8, SPI2_NSS, SPI3_MISO, TIM16_CH1, TIM1_CH3N, TIM3_CH4, TIM4_CH4, TSC_G2_IO3PB9VDD — шарик J2VDDVSS — шарик J3VSSPD1 — шарик J4: SPI2_SCK, TSC_G8_IO2PD1PD15 — шарик J5: ADC4_EXTI15, TIM4_CH4, TSC_G8_IO4PD15PG13 — шарик J6: I2C1_SDA, SPI3_RDY, USART1_CKPG13PG9 — шарик J7: SAI1_SCK_A, SPI3_SCK, USART1_TXPG9PG3 — шарик J8: SAI1_FS_B, SPI1_MISOPG3PE5 — шарик J9: SAI1_CK2, SAI1_SCK_A, TIM3_CH3PE5PB4(NJTRST) — шарик J10: DEBUG_NJTRST, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_MCLK_B, SPI1_SCK, TIM17_CH1, TIM1_CH3, TSC_G3_IO1, USART2_RXPB4VSS — шарик J11VSSVDDUSB — шарик K1VDDUSBPD6 — шарик K2: USB_OTG_HS_DPPD6PB8 — шарик K3: COMP1_OUT, LPTIM1_ETR, PWR_PVD_IN, SPI3_MOSI, TIM16_CH1N, TIM1_CH1, TIM3_ETR, TIM4_CH3, TSC_G2_IO4, USART2_RXPB8PC14-OSC32_IN — шарик K4: RCC_OSC32_INPC14PG15 — шарик K5: ADC4_EXTI15, I2C1_SMBA, LPTIM1_CH1PG15PG11 — шарик K6: LPTIM1_IN2, SAI1_MCLK_A, SPI3_MOSI, USART1_CTSPG11PG8 — шарик K7: I2C3_SDA, LPUART1_RXPG8PG2 — шарик K8: SAI1_SCK_B, SPI1_SCKPG2PB7 — шарик K9: PWR_WKUP5, SAI1_SD_B, TAMP_IN5, TAMP_OUT4, TIM1_CH4N, TIM4_CH2, TSC_G5_IO2PB7PE4 — шарик K10: SAI1_D2, SAI1_FS_A, TIM3_CH2PE4VDD — шарик K11VDDPD7 — шарик L1: USB_OTG_HS_DMPD7PD5 — шарик L2: SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RXPD5PD2 — шарик L3: TIM3_ETR, TSC_SYNC, USART3_DE, USART3_RTSPD2PC15-OSC32_OUT — шарик L4: ADC4_EXTI15, RCC_OSC32_OUTPC15PG14 — шарик L5: I2C1_SCL, LPTIM1_CH2PG14PG12 — шарик L6: LPTIM1_ETR, SAI1_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12PG7 — шарик L7: I2C3_SCL, LPUART1_TX, SAI1_CK1, SAI1_MCLK_APG7PG4 — шарик L8: SAI1_MCLK_B, SPI1_MOSIPG4PC13 — шарик L9: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2, TSC_G5_IO1PC13PB6 — шарик L10: PWR_WKUP3, SAI1_SCK_B, TIM2_CH1, TIM2_ETR, TIM4_CH1, TSC_G5_IO3PB6PB5 — шарик L11: LPUART1_TX, SAI1_D2, SAI1_FS_B, TIM3_CH1, TSC_G5_IO4PB5UFBGA121 USB, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

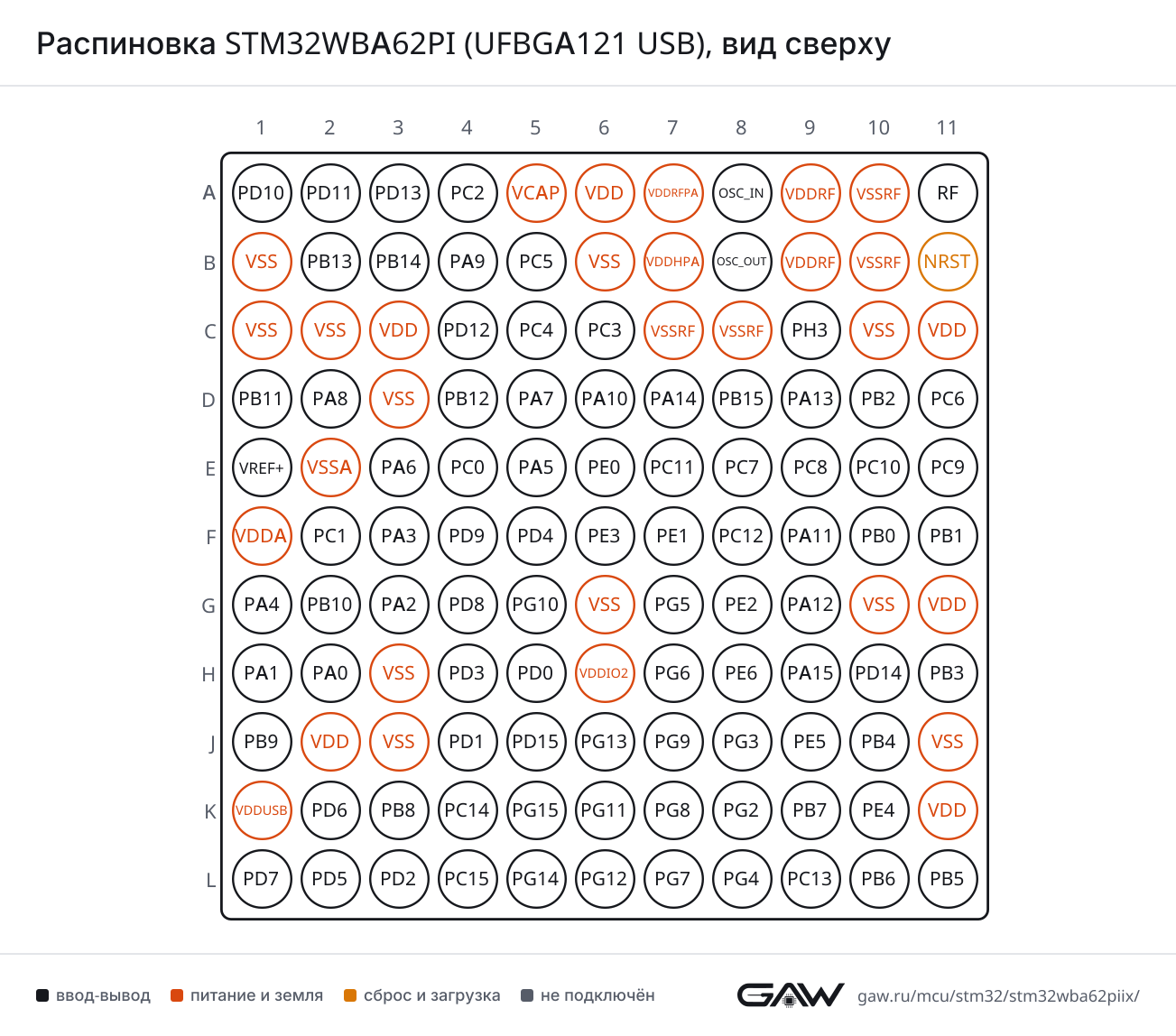

Распиновка STM32WBA62PI (UFBGA121 USB), вид сверхуРаспиновка UFBGA121 USB картинкой
PNG, 1303 × 1148 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA5 (E5, AF7), PB10 (G2, AF7), PA1 (H1, AF7), PG13 (J6, AF7)
CTSPA7 (D5, AF7), PA4 (G1, AF7), PG11 (K6, AF7)
DEPA6 (E3, AF7), PA3 (F3, AF7), PA2 (G3, AF7), PG12 (L6, AF7)
RTSPA6 (E3, AF7), PA3 (F3, AF7), PA2 (G3, AF7), PG12 (L6, AF7)
RXPA8 (D2, AF7), PG10 (G5, AF7)
TXPB14 (B3, AF7), PB12 (D4, AF7), PG9 (J7, AF7)
USART2CKPD8 (G4, AF7), PB3(JTDO/TRACESWO) (H11, AF3)
CTSPB15 (D8, AF3), PB2 (D10, AF3), PD3 (H4, AF7)
DEPC7 (E8, AF7), PB1 (F11, AF3), PA15(JTDI) (H9, AF3)
RTSPC7 (E8, AF7), PB1 (F11, AF3), PA15(JTDI) (H9, AF3)
RXPC8 (E9, AF7), PA11 (F9, AF3), PB4(NJTRST) (J10, AF3), PB8 (K3, AF3), PD5 (L2, AF7)
TXPA14(JTCK/SWCLK) (D7, AF3), PC9 (E11, AF7), PD9 (F4, AF3), PB0 (F10, AF3), PA12 (G9, AF3)
USART3CKPD10 (A1, AF7), PB12 (D4, AF8), PC12 (F8, AF7), PB0 (F10, AF7)
CTSPD11 (A2, AF7), PB13 (B2, AF7), PA6 (E3, AF8)
DEPB14 (B3, AF8), PD12 (C4, AF7), PB1 (F11, AF7), PA15(JTDI) (H9, AF7), PD2 (L3, AF7)
RTSPB14 (B3, AF8), PD12 (C4, AF7), PB1 (F11, AF7), PA15(JTDI) (H9, AF7), PD2 (L3, AF7)
RXPC5 (B5, AF7), PB11 (D1, AF7), PA5 (E5, AF8), PC11 (E7, AF7), PD4 (F5, AF7)
TXPC4 (C5, AF7), PA7 (D5, AF8), PC10 (E10, AF7), PD9 (F4, AF7), PB10 (G2, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB15 (D8, AF8), PG5 (G7, AF8), PA0 (H2, AF8)
DEPA9 (B4, AF8), PG6 (H7, AF8), PB9 (J1, AF8)
RTSPA9 (B4, AF8), PG6 (H7, AF8), PB9 (J1, AF8)
RXPA10 (D6, AF8), PC0 (E4, AF8), PA1 (H1, AF8), PG8 (K7, AF8)
TXPB11 (D1, AF8), PC1 (F2, AF8), PA2 (G3, AF8), PG7 (L7, AF8), PB5 (L11, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB3(JTDO/TRACESWO) (H11, AF5), PG3 (J8, AF5)
MOSIPA15(JTDI) (H9, AF5), PG4 (L8, AF5)
NSSPG5 (G7, AF5), PA12 (G9, AF5)
RDYPB12 (D4, AF5), PA1 (H1, AF5), PG6 (H7, AF5)
SCKPB4(NJTRST) (J10, AF5), PG2 (K8, AF5)
SPI2MISOPC2 (A4, AF5), PB14 (B3, AF5), PA9 (B4, AF5), PD3 (H4, AF5)
MOSIPC3 (C6, AF5), PC1 (F2, AF3), PB0 (F10, AF5)
NSSPB12 (D4, AF6), PA10 (D6, AF6), PD0 (H5, AF5), PB9 (J1, AF5)
RDYPB11 (D1, AF5), PC0 (E4, AF5)
SCKPB13 (B2, AF5), PA9 (B4, AF6), PB10 (G2, AF5), PD3 (H4, AF3), PD1 (J4, AF5)
SPI3MISOPC4 (C5, AF6), PC11 (E7, AF6), PG10 (G5, AF6), PA1 (H1, AF6), PB9 (J1, AF6)
MOSIPC3 (C6, AF6), PC12 (F8, AF6), PB8 (K3, AF6), PG11 (K6, AF6), PD5 (L2, AF5)
NSSPA5 (E5, AF6), PG12 (L6, AF6)
RDYPA8 (D2, AF6), PA6 (E3, AF6), PG13 (J6, AF6)
SCKPA7 (D5, AF6), PC10 (E10, AF6), PA0 (H2, AF6), PG9 (J7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB2 (D10, AF4), PA15(JTDI) (H9, AF4), PG14 (L5, AF4)
SDAPB1 (F11, AF4), PB3(JTDO/TRACESWO) (H11, AF4), PG13 (J6, AF4)
SMBAPB15 (D8, AF4), PG15 (K5, AF4)
I2C2SCLPB13 (B2, AF4), PB10 (G2, AF4)
SDAPB14 (B3, AF4), PB11 (D1, AF4)
SMBAPB12 (D4, AF4)
I2C3SCLPB2 (D10, AF6), PA6 (E3, AF4), PC0 (E4, AF4), PG7 (L7, AF4)
SDAPA7 (D5, AF4), PC1 (F2, AF4), PB1 (F11, AF6), PG8 (K7, AF4)
SMBAPB15 (D8, AF6), PG6 (H7, AF4)
I2C4SCLPD12 (C4, AF4), PB10 (G2, AF3)
SDAPD13 (A3, AF4), PB11 (D1, AF3)
SMBAPD11 (A2, AF4), PA14(JTCK/SWCLK) (D7, AF5)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPD7 (L1)
DPPD6 (K2)
IDPD8 (G4, AF10)
SOFPA8 (D2, AF10), PA14(JTCK/SWCLK) (D7, AF4)
VBUSPD9 (F4)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA9 (B4, AF3), PE2 (G8, AF3), PA1 (H1, AF3), PG7 (L7, AF3)
CK2PA6 (E3, AF3), PE5 (J9, AF3)
D1PC3 (C6, AF3), PA10 (D6, AF3), PA2 (G3, AF3), PE6 (H8, AF3), PD5 (L2, AF3)
D2PC4 (C5, AF3), PA5 (E5, AF3), PE4 (K10, AF3), PB5 (L11, AF3)
D3PC5 (B5, AF3)
FS_APC4 (C5, AF13), PA8 (D2, AF13), PG10 (G5, AF13), PE4 (K10, AF13)
FS_BPG3 (J8, AF13), PB5 (L11, AF13)
MCLK_APA6 (E3, AF13), PE2 (G8, AF13), PG11 (K6, AF13), PG7 (L7, AF13)
MCLK_BPB4(NJTRST) (J10, AF13), PG4 (L8, AF13)
SCK_APA7 (D5, AF13), PG9 (J7, AF13), PE5 (J9, AF13)
SCK_BPG2 (K8, AF13), PB6 (L10, AF13)
SD_APB14 (B3, AF13), PC3 (C6, AF13), PB12 (D4, AF13), PC1 (F2, AF13), PE6 (H8, AF13), PD5 (L2, AF13), PG12 (L6, AF13)
SD_BPC5 (B5, AF13), PE3 (F6, AF13), PG5 (G7, AF13), PB7 (K9, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PB15 (D8), PA15(JTDI) (H9), PD15 (J5), PG15 (K5), PC15-OSC32_OUT (L4)
IN1PA8 (D2)
IN2PA7 (D5)
IN3PA6 (E3)
IN4PA5 (E5)
IN5PA4 (G1)
IN6PA3 (F3)
IN7PA2 (G3)
IN8PA1 (H1)
IN9PA0 (H2)
IN10PB9 (J1)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA1 (H1)
INPPA2 (G3)
OUTPA7 (D5, AF12), PB8 (K3, AF12)
COMP2INMPB9 (J1)
INPPA0 (H2)
OUTPA14(JTCK/SWCLK) (D7, AF12), PA12 (G9, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA2 (G3, AF1)
BKIN2PB15 (D8, AF1), PC13 (L9, AF2)
CH1PA11 (F9, AF1), PB8 (K3, AF1)
CH1NPB2 (D10, AF1), PA1 (H1, AF1)
CH2PA12 (G9, AF1)
CH2NPB1 (F11, AF1), PA0 (H2, AF1)
CH3PB4(NJTRST) (J10, AF1)
CH3NPB0 (F10, AF1), PB9 (J1, AF1)
CH4PB3(JTDO/TRACESWO) (H11, AF1)
CH4NPC5 (B5, AF1), PB7 (K9, AF1)
ETRPA15(JTDI) (H9, AF1)
TIM2CH1PB12 (D4, AF1), PA5 (E5, AF1), PB6 (L10, AF1)
CH2PA8 (D2, AF1)
CH3PA7 (D5, AF1)
CH4PA6 (E3, AF1)
ETRPB12 (D4, AF2), PA5 (E5, AF2), PB6 (L10, AF2)
TIM3CH1PC3 (C6, AF2), PA10 (D6, AF2), PC6 (D11, AF2), PE3 (F6, AF2), PA2 (G3, AF2), PB5 (L11, AF2)
CH2PA9 (B4, AF2), PC4 (C5, AF2), PC7 (E8, AF2), PA1 (H1, AF2), PE4 (K10, AF2)
CH3PB14 (B3, AF2), PC8 (E9, AF2), PA0 (H2, AF2), PE5 (J9, AF2)
CH4PB13 (B2, AF2), PC9 (E11, AF2), PE6 (H8, AF2), PB9 (J1, AF2)
ETRPB12 (D4, AF14), PE2 (G8, AF2), PA0 (H2, AF14), PB8 (K3, AF2), PD2 (L3, AF2)
TIM4CH1PD12 (C4, AF13), PB6 (L10, AF12)
CH2PD13 (A3, AF13), PB7 (K9, AF12)
CH3PD14 (H10, AF13), PB8 (K3, AF13)
CH4PB9 (J1, AF12), PD15 (J5, AF13)
ETRPE0 (E6, AF13)
TIM16BKINPB15 (D8, AF14), PB10 (G2, AF14)
CH1PE0 (E6, AF14), PA4 (G1, AF14), PA2 (G3, AF14), PB9 (J1, AF14)
CH1NPA3 (F3, AF14), PB8 (K3, AF14)
TIM17BKINPA15(JTDI) (H9, AF14)
CH1PE1 (F7, AF14), PA1 (H1, AF14), PB4(NJTRST) (J10, AF14)
CH1NPB3(JTDO/TRACESWO) (H11, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB11 (D1, AF0), PC1 (F2, AF1), PG15 (K5, AF1)
CH2PA8 (D2, AF2), PA15(JTDI) (H9, AF2), PG14 (L5, AF1)
ETRPC3 (C6, AF1), PB11 (D1, AF2), PB8 (K3, AF0), PG12 (L6, AF1)
IN1PC0 (E4, AF1), PG10 (G5, AF1), PA0 (H2, AF0)
IN2PC2 (A4, AF1), PB3(JTDO/TRACESWO) (H11, AF2), PG11 (K6, AF1)
LPTIM2CH1PD13 (A3, AF14), PA11 (F9, AF14)
CH2PD10 (A1, AF2), PC4 (C5, AF14), PC7 (E8, AF14), PA1 (H1, AF13)
ETRPD11 (A2, AF14), PC3 (C6, AF14), PA5 (E5, AF14)
IN1PD12 (C4, AF14), PC0 (E4, AF14), PB9 (J1, AF13)
IN2PD4 (F5, AF2), PB0 (F10, AF2), PB4(NJTRST) (J10, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (L9)
OUT2PB2 (D10)
REFINPB14 (B3, AF0)
TSPC13 (L9)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA8 (D2, AF9)
G1_IO2PA7 (D5, AF9)
G1_IO3PA6 (E3, AF9)
G1_IO4PA5 (E5, AF9)
G2_IO1PA1 (H1, AF9)
G2_IO2PA0 (H2, AF9)
G2_IO3PB9 (J1, AF9)
G2_IO4PB8 (K3, AF9)
G3_IO1PB4(NJTRST) (J10, AF9)
G3_IO2PB3(JTDO/TRACESWO) (H11, AF9)
G3_IO3PA15(JTDI) (H9, AF9)
G3_IO4PA12 (G9, AF9)
G4_IO1PA4 (G1, AF9)
G4_IO2PA3 (F3, AF9)
G4_IO3PB10 (G2, AF9)
G4_IO4PA2 (G3, AF9)
G5_IO1PC13 (L9, AF9)
G5_IO2PB7 (K9, AF9)
G5_IO3PB6 (L10, AF9)
G5_IO4PB5 (L11, AF9)
G6_IO1PB14 (B3, AF9)
G6_IO2PB13 (B2, AF9)
G6_IO3PD12 (C4, AF9)
G6_IO4PD13 (A3, AF9)
G7_IO1PE3 (F6, AF9)
G7_IO2PE2 (G8, AF9)
G7_IO3PE1 (F7, AF9)
G7_IO4PE0 (E6, AF9)
G8_IO1PD3 (H4, AF9)
G8_IO2PD1 (J4, AF9)
G8_IO3PD0 (H5, AF9)
G8_IO4PD15 (J5, AF9)
SYNCPB12 (D4, AF9), PD2 (L3, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (D7, AF0)
JTDIPA15(JTDI) (H9, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (H11, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (D9, AF0)
NJTRSTPB4(NJTRST) (J10, AF0)
TRACECLKPE0 (E6, AF0)
TRACED0PE1 (F7, AF0)
TRACED1PE2 (G8, AF0)
TRACED2PE3 (F6, AF0)
TRACED3PD14 (H10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G3)
MCOPA8 (D2, AF0)
OSC_INOSC_IN (A8)
OSC_OUTOSC_OUT (B8)
OSC32_INPC14-OSC32_IN (K4)
OSC32_OUTPC15-OSC32_OUT (L4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (D11, AF0), PA5 (E5, AF0)
PWR_CSTOPPA6 (E3, AF0), PC7 (E8, AF0)
PWR_WKUP1PB2 (D10), PA0 (H2)
PWR_WKUP2PA4 (G1), PC13 (L9)
PWR_WKUP3PA1 (H1), PB6 (L10)
PWR_WKUP4PB1 (F11), PA2 (G3)
PWR_WKUP5PA3 (F3), PB7 (K9)
PWR_WKUP6PA5 (E5), PA12 (G9)
PWR_WKUP7PB14 (B3), PA6 (E3)
PWR_WKUP8PA7 (D5), PB9 (J1)
TAMP_IN1PA7 (D5)
TAMP_IN2PH3-BOOT0 (C9)
TAMP_IN3PA14(JTCK/SWCLK) (D7)
TAMP_IN4PC13 (L9)
TAMP_IN5PB7 (K9)
TAMP_IN6PA4 (G1)
TAMP_OUT1PH3-BOOT0 (C9)
TAMP_OUT2PA7 (D5)
TAMP_OUT3PA4 (G1)
TAMP_OUT4PB7 (K9)
TAMP_OUT5PC13 (L9)
TAMP_OUT6PA14(JTCK/SWCLK) (D7)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 121 шарик корпуса UFBGA121 USB по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PD10ввод-выводLPTIM2_CH2 (AF2), USART3_CK (AF7)
A2PD11ввод-выводI2C4_SMBA (AF4), LPTIM2_ETR (AF14), USART3_CTS (AF7)
A3PD13ввод-выводI2C4_SDA (AF4), LPTIM2_CH1 (AF14), TIM4_CH2 (AF13), TSC_G6_IO4 (AF9)
A4PC2ввод-выводLPTIM1_IN2 (AF1), SPI2_MISO (AF5)
A5VCAPпитание—
A6VDDпитание—
A7VDDRFPAпитание—
A8OSC_INввод-выводRCC_OSC_IN
A9VDDRFпитание—
A10VSSRFпитание—
A11RFслужебный—
B1VSSпитание—
B2PB13ввод-выводI2C2_SCL (AF4), SPI2_SCK (AF5), TIM3_CH4 (AF2), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
B3PB14ввод-выводI2C2_SDA (AF4), PWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MISO (AF5), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7), USART3_DE (AF8), USART3_RTS (AF8)
B4PA9ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), SPI2_MISO (AF5), SPI2_SCK (AF6), TIM3_CH2 (AF2)
B5PC5ввод-выводSAI1_D3 (AF3), SAI1_SD_B (AF13), TIM1_CH4N (AF1), USART3_RX (AF7)
B6VSSпитание—
B7VDDHPAпитание—
B8OSC_OUTввод-выводRCC_OSC_OUT
B9VDDRFпитание—
B10VSSRFпитание—
B11NRSTсброс—
C1VSSпитание—
C2VSSпитание—
C3VDDпитание—
C4PD12ввод-выводI2C4_SCL (AF4), LPTIM2_IN1 (AF14), TIM4_CH1 (AF13), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
C5PC4ввод-выводLPTIM2_CH2 (AF14), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI3_MISO (AF6), TIM3_CH2 (AF2), USART3_TX (AF7)
C6PC3ввод-выводLPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH1 (AF2)
C7VSSRFпитание—
C8VSSRFпитание—
C9PH3-BOOT0ввод-выводPTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1
C10VSSпитание—
C11VDDпитание—
D1PB11ввод-выводI2C2_SDA (AF4), I2C4_SDA (AF3), LPTIM1_CH1 (AF0), LPTIM1_ETR (AF2), LPUART1_TX (AF8), SPI2_RDY (AF5), USART3_RX (AF7)
D2PA8ввод-выводADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7), USB_OTG_HS_SOF (AF10)
D3VSSпитание—
D4PB12ввод-выводI2C2_SMBA (AF4), SAI1_SD_A (AF13), SPI1_RDY (AF5), SPI2_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7), USART3_CK (AF8)
D5PA7ввод-выводADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), SPI3_SCK (AF6), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7), USART3_TX (AF8)
D6PA10ввод-выводLPUART1_RX (AF8), SAI1_D1 (AF3), SPI2_NSS (AF6), TIM3_CH1 (AF2)
D7PA14(JTCK/SWCLK)ввод-выводCOMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), I2C4_SMBA (AF5), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3), USB_OTG_HS_SOF (AF4)
D8PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3)
D9PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10)
D10PB2ввод-выводI2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3)
D11PC6ввод-выводPWR_CSLEEP (AF0), TIM3_CH1 (AF2)
E1VREF+служебный—
E2VSSAпитание—
E3PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7), USART3_CTS (AF8)
E4PC0ввод-выводI2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SPI2_RDY (AF5)
E5PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7), USART3_RX (AF8)
E6PE0ввод-выводDEBUG_TRACECLK (AF0), TIM16_CH1 (AF14), TIM4_ETR (AF13), TSC_G7_IO4 (AF9)
E7PC11ввод-выводSPI3_MISO (AF6), USART3_RX (AF7)
E8PC7ввод-выводLPTIM2_CH2 (AF14), PWR_CSTOP (AF0), TIM3_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
E9PC8ввод-выводTIM3_CH3 (AF2), USART2_RX (AF7)
E10PC10ввод-выводSPI3_SCK (AF6), USART3_TX (AF7)
E11PC9ввод-выводTIM3_CH4 (AF2), USART2_TX (AF7)
F1VDDAпитание—
F2PC1ввод-выводI2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
F3PA3ввод-выводADC4_IN6, PWR_WKUP5, TIM16_CH1N (AF14), TSC_G4_IO2 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
F4PD9ввод-выводUSART2_TX (AF3), USART3_TX (AF7), USB_OTG_HS_VBUS
F5PD4ввод-выводLPTIM2_IN2 (AF2), USART3_RX (AF7)
F6PE3ввод-выводDEBUG_TRACED2 (AF0), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO1 (AF9)
F7PE1ввод-выводDEBUG_TRACED0 (AF0), TIM17_CH1 (AF14), TSC_G7_IO3 (AF9)
F8PC12ввод-выводSPI3_MOSI (AF6), USART3_CK (AF7)
F9PA11ввод-выводLPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3)
F10PB0ввод-выводLPTIM2_IN2 (AF2), SPI2_MOSI (AF5), TIM1_CH3N (AF1), USART2_TX (AF3), USART3_CK (AF7)
F11PB1ввод-выводI2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7)
G1PA4ввод-выводADC4_IN5, AUDIOCLK (AF13), PWR_WKUP2, TAMP_IN6, TAMP_OUT3, TIM16_CH1 (AF14), TSC_G4_IO1 (AF9), USART1_CTS (AF7)
G2PB10ввод-выводI2C2_SCL (AF4), I2C4_SCL (AF3), SPI2_SCK (AF5), TIM16_BKIN (AF14), TSC_G4_IO3 (AF9), USART1_CK (AF7), USART3_TX (AF8)
G3PA2ввод-выводADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
G4PD8ввод-выводUSART2_CK (AF7), USB_OTG_HS_ID (AF10)
G5PG10ввод-выводLPTIM1_IN1 (AF1), SAI1_FS_A (AF13), SPI3_MISO (AF6), USART1_RX (AF7)
G6VSSпитание—
G7PG5ввод-выводLPUART1_CTS (AF8), SAI1_SD_B (AF13), SPI1_NSS (AF5)
G8PE2ввод-выводDEBUG_TRACED1 (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO2 (AF9)
G9PA12ввод-выводCOMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3)
G10VSSпитание—
G11VDDпитание—
H1PA1ввод-выводADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), SPI3_MISO (AF6), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7)
H2PA0ввод-выводADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9)
H3VSSпитание—
H4PD3ввод-выводSPI2_MISO (AF5), SPI2_SCK (AF3), TSC_G8_IO1 (AF9), USART2_CTS (AF7)
H5PD0ввод-выводSPI2_NSS (AF5), TSC_G8_IO3 (AF9)
H6VDDIO2питание—
H7PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SPI1_RDY (AF5)
H8PE6ввод-выводSAI1_D1 (AF3), SAI1_SD_A (AF13), TIM3_CH4 (AF2)
H9PA15(JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7)
H10PD14ввод-выводDEBUG_TRACED3 (AF0), TIM4_CH3 (AF13)
H11PB3(JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3)
J1PB9ввод-выводADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI2_NSS (AF5), SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM4_CH4 (AF12), TSC_G2_IO3 (AF9)
J2VDDпитание—
J3VSSпитание—
J4PD1ввод-выводSPI2_SCK (AF5), TSC_G8_IO2 (AF9)
J5PD15ввод-выводADC4_EXTI15, TIM4_CH4 (AF13), TSC_G8_IO4 (AF9)
J6PG13ввод-выводI2C1_SDA (AF4), SPI3_RDY (AF6), USART1_CK (AF7)
J7PG9ввод-выводSAI1_SCK_A (AF13), SPI3_SCK (AF6), USART1_TX (AF7)
J8PG3ввод-выводSAI1_FS_B (AF13), SPI1_MISO (AF5)
J9PE5ввод-выводSAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2)
J10PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3)
J11VSSпитание—
K1VDDUSBпитание—
K2PD6служебныйUSB_OTG_HS_DP
K3PB8ввод-выводCOMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TIM4_CH3 (AF13), TSC_G2_IO4 (AF9), USART2_RX (AF3)
K4PC14-OSC32_INввод-выводRCC_OSC32_IN
K5PG15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1)
K6PG11ввод-выводLPTIM1_IN2 (AF1), SAI1_MCLK_A (AF13), SPI3_MOSI (AF6), USART1_CTS (AF7)
K7PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
K8PG2ввод-выводSAI1_SCK_B (AF13), SPI1_SCK (AF5)
K9PB7ввод-выводPWR_WKUP5, SAI1_SD_B (AF13), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), TIM4_CH2 (AF12), TSC_G5_IO2 (AF9)
K10PE4ввод-выводSAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2)
K11VDDпитание—
L1PD7служебныйUSB_OTG_HS_DM
L2PD5ввод-выводSAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
L3PD2ввод-выводTIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
L4PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
L5PG14ввод-выводI2C1_SCL (AF4), LPTIM1_CH2 (AF1)
L6PG12ввод-выводLPTIM1_ETR (AF1), SAI1_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
L7PG7ввод-выводI2C3_SCL (AF4), LPUART1_TX (AF8), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13)
L8PG4ввод-выводSAI1_MCLK_B (AF13), SPI1_MOSI (AF5)
L9PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9)
L10PB6ввод-выводPWR_WKUP3, SAI1_SCK_B (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM4_CH1 (AF12), TSC_G5_IO3 (AF9)
L11PB5ввод-выводLPUART1_TX (AF8), SAI1_D2 (AF3), SAI1_FS_B (AF13), TIM3_CH1 (AF2), TSC_G5_IO4 (AF9)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VCAPA5вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA6, C3, C11, G11, J2, K11питание цифровой части и линий ввода-вывода
VDDAF1питание аналоговой части: АЦП, ЦАП, генераторы
VDDHPAB7—
VDDIO2H6питание отдельной группы линий ввода-вывода
VDDRFA9, B9—
VDDRFPAA7—
VDDUSBK1питание приёмопередатчика USB
VSSB1, B6, C1, C2, C10, D3, G6, G10, H3, J3, J11общий провод (земля)
VSSAE2общий провод аналоговой части
VSSRFA10, B10, C7, C8—
NRSTB11сброс, активный уровень — низкий
PD6K2—
PD7L1—
RFA11—
VREF+E1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA62PIIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA62PISTM32WBA62PIIx2 МБ512 КБ

Линейка STM32WBAx2, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA121 USB, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WBA62PGSTM32WBAx2121 из 121выводы совпадают полностьюфлеш-память до 2048 и 1024 КБ; ОЗУ 512 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32WBA62PI?

В корпусе UFBGA121 USB сигнал USART1_TX выведен на PB14 (шарик B3, AF7) или PB12 (шарик D4, AF7) или PG9 (шарик J7, AF7), USART1_RX — на PA8 (шарик D2, AF7) или PG10 (шарик G5, AF7).

Где у STM32WBA62PI выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик D9, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик D7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA62PI?

I2C1_SCL — PB2 (шарик D10, AF4) или PA15(JTDI) (шарик H9, AF4) или PG14 (шарик L5, AF4), I2C1_SDA — PB1 (шарик F11, AF4) или PB3(JTDO/TRACESWO) (шарик H11, AF4) или PG13 (шарик J6, AF4).

Сколько выводов ввода-вывода у STM32WBA62PI в корпусе UFBGA121 USB?

86 из 121. Ещё 30 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
