STM32WBA63CG в корпусе UFQFPN48 SMPS: распиновка

STM32WBA63CG — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFQFPN48 SMPS — 48 выводов, из них 33 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 100 МГц
Флеш-память
1 МБ
ОЗУ
256 КБ
Корпус
UFQFPN48 SMPS, 48 выводов
Линий ввода-вывода
33

Схема корпуса UFQFPN48 SMPS

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WBA63CG в корпусе UFQFPN48 SMPS, вид сверхуSTM32WBA63CGUFQFPN48 SMPS, вид сверхуVSSSMPS — вывод 11VSSSMPSVDDSMPS — вывод 22VDDSMPSVLXSMPS — вывод 33VLXSMPSPB12 — вывод 4: SAI1_SD_A, SPI1_RDY, TIM2_CH1, TIM2_ETR, TIM3_ETR, TSC_SYNC, USART1_TX4PB12PA8 — вывод 5: ADC4_IN1, LPTIM1_CH2, RCC_MCO, SAI1_FS_A, SPI3_RDY, TIM2_CH2, TSC_G1_IO1, USART1_RX5PA8PA7 — вывод 6: ADC4_IN2, COMP1_OUT, I2C3_SDA, PWR_WKUP8, SAI1_SCK_A, SPI3_SCK, TAMP_IN1, TAMP_OUT2, TIM2_CH3, TSC_G1_IO2, USART1_CTS6PA7PA6 — вывод 7: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SPI3_RDY, TIM2_CH4, TSC_G1_IO3, USART1_DE, USART1_RTS7PA6VDDA — вывод 88VDDAPA5 — вывод 9: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G1_IO4, USART1_CK9PA5PA2 — вывод 10: ADC4_IN7, COMP1_INP, LPUART1_TX, PWR_WKUP4, RCC_LSCO, SAI1_D1, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G4_IO4, USART1_DE, USART1_RTS10PA2VDD — вывод 1111VDDPA1 — вывод 12: ADC4_IN8, COMP1_INM, LPTIM2_CH2, LPUART1_RX, PWR_WKUP3, SAI1_CK1, SPI1_RDY, SPI3_MISO, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO1, USART1_CK12PA1PA0 — вывод 13: ADC4_IN9, COMP2_INP, LPTIM1_IN1, LPUART1_CTS, PWR_WKUP1, SPI3_SCK, TIM1_CH2N, TIM3_CH3, TIM3_ETR, TSC_G2_IO213PA0PB9 — вывод 14: ADC4_IN10, COMP2_INM, IR_OUT, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, PWR_WKUP8, SPI3_MISO, TIM16_CH1, TIM1_CH3N, TIM3_CH4, TSC_G2_IO314PB9PB8 — вывод 15: COMP1_OUT, LPTIM1_ETR, PWR_PVD_IN, SPI3_MOSI, TIM16_CH1N, TIM1_CH1, TIM3_ETR, TSC_G2_IO4, USART2_RX15PB8PC15-OSC32_OUT — вывод 16: ADC4_EXTI15, RCC_OSC32_OUT16PC15-OSC32_OUTPC14-OSC32_IN — вывод 17: RCC_OSC32_IN17PC14-OSC32_INPC13 — вывод 18: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2, TSC_G5_IO118PC13PB7 — вывод 19: PWR_WKUP5, SAI1_SD_B, TAMP_IN5, TAMP_OUT4, TIM1_CH4N, TSC_G5_IO219PB7PB6 — вывод 20: PWR_WKUP3, SAI1_SCK_B, TIM2_CH1, TIM2_ETR, TSC_G5_IO320PB6PB5 — вывод 21: LPUART1_TX, SAI1_D2, SAI1_FS_B, TIM3_CH1, TSC_G5_IO421PB5VDD — вывод 2222VDDPB4(NJTRST) — вывод 23: DEBUG_NJTRST, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_MCLK_B, SPI1_SCK, TIM17_CH1, TIM1_CH3, TSC_G3_IO1, USART2_RX23PB4(NJTRST)PB3(JTDO/TRACESWO) — вывод 24: DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, SPI1_MISO, TIM17_CH1N, TIM1_CH4, TSC_G3_IO2, USART2_CK24PB3(JTDO/TRACESWO)PA15(JTDI) — вывод 25: ADC4_EXTI15, DEBUG_JTDI, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, SPI1_MOSI, TIM17_BKIN, TIM1_ETR, TSC_G3_IO3, USART2_DE, USART2_RTS25PA15(JTDI)PA14(JTCK/SWCLK) — вывод 26: COMP2_OUT, DEBUG_JTCK-SWCLK, PTA_STATUS, TAMP_IN3, TAMP_OUT6, USART2_TX26PA14(JTCK/SWCLK)PA13(JTMS/SWDIO) — вывод 27: DEBUG_JTMS-SWDIO, IR_OUT, PTA_PRIORITY27PA13(JTMS/SWDIO)PA12 — вывод 28: COMP2_OUT, PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SPI1_NSS, TIM1_CH2, TSC_G3_IO4, USART2_TX28PA12PA11 — вывод 29: LPTIM2_CH1, RF_ANTSW1, TIM1_CH1, USART2_RX29PA11PB2 — вывод 30: I2C1_SCL, I2C3_SCL, PWR_WKUP1, RF_ANTSW2, RTC_OUT2, TIM1_CH1N, USART2_CTS30PB2PB1 — вывод 31: I2C1_SDA, I2C3_SDA, PWR_WKUP4, TIM1_CH2N, USART2_DE, USART2_RTS31PB1PB0 — вывод 32: LPTIM2_IN2, TIM1_CH3N, USART2_TX32PB0PB15 — вывод 33: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, PTA_GRANT, RF_EXTPABYP, TIM16_BKIN, TIM1_BKIN2, USART2_CTS33PB15PH3-BOOT0 — вывод 34: PTA_GRANT, RF_EXTPABYP, TAMP_IN2, TAMP_OUT134PH3-BOOT0VDD — вывод 3535VDDNRST — вывод 3636NRSTRF — вывод 3737RFVDDHPA — вывод 3838VDDHPAVDDANA — вывод 3939VDDANAVDDRF — вывод 4040VDDRFOSC_OUT — вывод 41: RCC_OSC_OUT41OSC_OUTOSC_IN — вывод 42: RCC_OSC_IN42OSC_INVDDRFPA — вывод 4343VDDRFPAVDD — вывод 4444VDDVDD11 — вывод 4545VDD11PA10 — вывод 46: LPUART1_RX, SAI1_D1, TIM3_CH146PA10PA9 — вывод 47: LPUART1_DE, LPUART1_RTS, SAI1_CK1, TIM3_CH247PA9PB14 — вывод 48: PWR_WKUP7, RTC_REFIN, SAI1_SD_A, TIM3_CH3, TSC_G6_IO1, USART1_TX48PB14
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

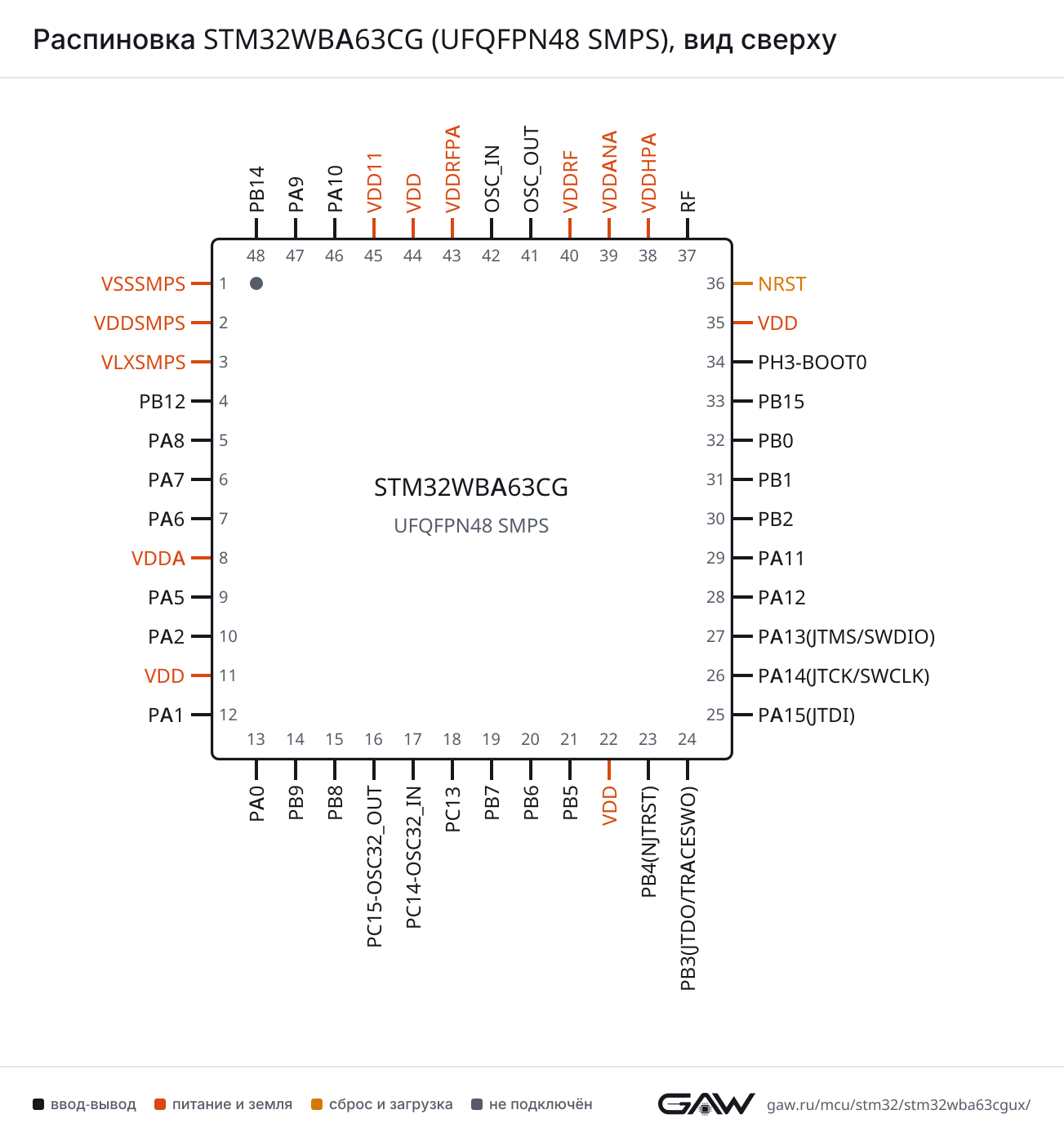

Распиновка STM32WBA63CG (UFQFPN48 SMPS), вид сверхуРаспиновка UFQFPN48 SMPS картинкой
PNG, 1303 × 1397 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA5 (9, AF7), PA1 (12, AF7)
CTSPA7 (6, AF7)
DEPA6 (7, AF7), PA2 (10, AF7)
RTSPA6 (7, AF7), PA2 (10, AF7)
RXPA8 (5, AF7)
TXPB12 (4, AF7), PB14 (48, AF7)
USART2CKPB3(JTDO/TRACESWO) (24, AF3)
CTSPB2 (30, AF3), PB15 (33, AF3)
DEPA15(JTDI) (25, AF3), PB1 (31, AF3)
RTSPA15(JTDI) (25, AF3), PB1 (31, AF3)
RXPB8 (15, AF3), PB4(NJTRST) (23, AF3), PA11 (29, AF3)
TXPA14(JTCK/SWCLK) (26, AF3), PA12 (28, AF3), PB0 (32, AF3)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA0 (13, AF8), PB15 (33, AF8)
DEPB9 (14, AF8), PA9 (47, AF8)
RTSPB9 (14, AF8), PA9 (47, AF8)
RXPA1 (12, AF8), PA10 (46, AF8)
TXPA2 (10, AF8), PB5 (21, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB3(JTDO/TRACESWO) (24, AF5)
MOSIPA15(JTDI) (25, AF5)
NSSPA12 (28, AF5)
RDYPB12 (4, AF5), PA1 (12, AF5)
SCKPB4(NJTRST) (23, AF5)
SPI3MISOPA1 (12, AF6), PB9 (14, AF6)
MOSIPB8 (15, AF6)
NSSPA5 (9, AF6)
RDYPA8 (5, AF6), PA6 (7, AF6)
SCKPA7 (6, AF6), PA0 (13, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15(JTDI) (25, AF4), PB2 (30, AF4)
SDAPB3(JTDO/TRACESWO) (24, AF4), PB1 (31, AF4)
SMBAPB15 (33, AF4)
I2C3SCLPA6 (7, AF4), PB2 (30, AF6)
SDAPA7 (6, AF4), PB1 (31, AF6)
SMBAPB15 (33, AF6)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA1 (12, AF3), PA9 (47, AF3)
CK2PA6 (7, AF3)
D1PA2 (10, AF3), PA10 (46, AF3)
D2PA5 (9, AF3), PB5 (21, AF3)
FS_APA8 (5, AF13)
FS_BPB5 (21, AF13)
MCLK_APA6 (7, AF13)
MCLK_BPB4(NJTRST) (23, AF13)
SCK_APA7 (6, AF13)
SCK_BPB6 (20, AF13)
SD_APB12 (4, AF13), PB14 (48, AF13)
SD_BPB7 (19, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PC15-OSC32_OUT (16), PA15(JTDI) (25), PB15 (33)
IN1PA8 (5)
IN2PA7 (6)
IN3PA6 (7)
IN4PA5 (9)
IN7PA2 (10)
IN8PA1 (12)
IN9PA0 (13)
IN10PB9 (14)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA1 (12)
INPPA2 (10)
OUTPA7 (6, AF12), PB8 (15, AF12)
COMP2INMPB9 (14)
INPPA0 (13)
OUTPA14(JTCK/SWCLK) (26, AF12), PA12 (28, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA2 (10, AF1)
BKIN2PC13 (18, AF2), PB15 (33, AF1)
CH1PB8 (15, AF1), PA11 (29, AF1)
CH1NPA1 (12, AF1), PB2 (30, AF1)
CH2PA12 (28, AF1)
CH2NPA0 (13, AF1), PB1 (31, AF1)
CH3PB4(NJTRST) (23, AF1)
CH3NPB9 (14, AF1), PB0 (32, AF1)
CH4PB3(JTDO/TRACESWO) (24, AF1)
CH4NPB7 (19, AF1)
ETRPA15(JTDI) (25, AF1)
TIM2CH1PB12 (4, AF1), PA5 (9, AF1), PB6 (20, AF1)
CH2PA8 (5, AF1)
CH3PA7 (6, AF1)
CH4PA6 (7, AF1)
ETRPB12 (4, AF2), PA5 (9, AF2), PB6 (20, AF2)
TIM3CH1PA2 (10, AF2), PB5 (21, AF2), PA10 (46, AF2)
CH2PA1 (12, AF2), PA9 (47, AF2)
CH3PA0 (13, AF2), PB14 (48, AF2)
CH4PB9 (14, AF2)
ETRPB12 (4, AF14), PA0 (13, AF14), PB8 (15, AF2)
TIM16BKINPB15 (33, AF14)
CH1PA2 (10, AF14), PB9 (14, AF14)
CH1NPB8 (15, AF14)
TIM17BKINPA15(JTDI) (25, AF14)
CH1PA1 (12, AF14), PB4(NJTRST) (23, AF14)
CH1NPB3(JTDO/TRACESWO) (24, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH2PA8 (5, AF2), PA15(JTDI) (25, AF2)
ETRPB8 (15, AF0)
IN1PA0 (13, AF0)
IN2PB3(JTDO/TRACESWO) (24, AF2)
LPTIM2CH1PA11 (29, AF14)
CH2PA1 (12, AF13)
ETRPA5 (9, AF14)
IN1PB9 (14, AF13)
IN2PB4(NJTRST) (23, AF2), PB0 (32, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (18)
OUT2PB2 (30)
REFINPB14 (48, AF0)
TSPC13 (18)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA8 (5, AF9)
G1_IO2PA7 (6, AF9)
G1_IO3PA6 (7, AF9)
G1_IO4PA5 (9, AF9)
G2_IO1PA1 (12, AF9)
G2_IO2PA0 (13, AF9)
G2_IO3PB9 (14, AF9)
G2_IO4PB8 (15, AF9)
G3_IO1PB4(NJTRST) (23, AF9)
G3_IO2PB3(JTDO/TRACESWO) (24, AF9)
G3_IO3PA15(JTDI) (25, AF9)
G3_IO4PA12 (28, AF9)
G4_IO4PA2 (10, AF9)
G5_IO1PC13 (18, AF9)
G5_IO2PB7 (19, AF9)
G5_IO3PB6 (20, AF9)
G5_IO4PB5 (21, AF9)
G6_IO1PB14 (48, AF9)
SYNCPB12 (4, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (26, AF0)
JTDIPA15(JTDI) (25, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (24, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (27, AF0)
NJTRSTPB4(NJTRST) (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (10)
MCOPA8 (5, AF0)
OSC_INOSC_IN (42)
OSC_OUTOSC_OUT (41)
OSC32_INPC14-OSC32_IN (17)
OSC32_OUTPC15-OSC32_OUT (16)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (9, AF0)
PWR_CSTOPPA6 (7, AF0)
PWR_WKUP1PA0 (13), PB2 (30)
PWR_WKUP2PC13 (18)
PWR_WKUP3PA1 (12), PB6 (20)
PWR_WKUP4PA2 (10), PB1 (31)
PWR_WKUP5PB7 (19)
PWR_WKUP6PA5 (9), PA12 (28)
PWR_WKUP7PA6 (7), PB14 (48)
PWR_WKUP8PA7 (6), PB9 (14)
TAMP_IN1PA7 (6)
TAMP_IN2PH3-BOOT0 (34)
TAMP_IN3PA14(JTCK/SWCLK) (26)
TAMP_IN4PC13 (18)
TAMP_IN5PB7 (19)
TAMP_OUT1PH3-BOOT0 (34)
TAMP_OUT2PA7 (6)
TAMP_OUT4PB7 (19)
TAMP_OUT5PC13 (18)
TAMP_OUT6PA14(JTCK/SWCLK) (26)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 SMPS по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VSSSMPSпитание—
2VDDSMPSпитание—
3VLXSMPSпитание—
4PB12ввод-выводSAI1_SD_A (AF13), SPI1_RDY (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7)
5PA8ввод-выводADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7)
6PA7ввод-выводADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), SPI3_SCK (AF6), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7)
7PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
8VDDAпитание—
9PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7)
10PA2ввод-выводADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
11VDDпитание—
12PA1ввод-выводADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), SPI3_MISO (AF6), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7)
13PA0ввод-выводADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9)
14PB9ввод-выводADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_G2_IO3 (AF9)
15PB8ввод-выводCOMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TSC_G2_IO4 (AF9), USART2_RX (AF3)
16PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
17PC14-OSC32_INввод-выводRCC_OSC32_IN
18PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9)
19PB7ввод-выводPWR_WKUP5, SAI1_SD_B (AF13), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), TSC_G5_IO2 (AF9)
20PB6ввод-выводPWR_WKUP3, SAI1_SCK_B (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G5_IO3 (AF9)
21PB5ввод-выводLPUART1_TX (AF8), SAI1_D2 (AF3), SAI1_FS_B (AF13), TIM3_CH1 (AF2), TSC_G5_IO4 (AF9)
22VDDпитание—
23PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3)
24PB3(JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3)
25PA15(JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3)
26PA14(JTCK/SWCLK)ввод-выводCOMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3)
27PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10)
28PA12ввод-выводCOMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3)
29PA11ввод-выводLPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3)
30PB2ввод-выводI2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3)
31PB1ввод-выводI2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3)
32PB0ввод-выводLPTIM2_IN2 (AF2), TIM1_CH3N (AF1), USART2_TX (AF3)
33PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3)
34PH3-BOOT0ввод-выводPTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1
35VDDпитание—
36NRSTсброс—
37RFслужебный—
38VDDHPAпитание—
39VDDANAпитание—
40VDDRFпитание—
41OSC_OUTввод-выводRCC_OSC_OUT
42OSC_INввод-выводRCC_OSC_IN
43VDDRFPAпитание—
44VDDпитание—
45VDD11питание—
46PA10ввод-выводLPUART1_RX (AF8), SAI1_D1 (AF3), TIM3_CH1 (AF2)
47PA9ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), TIM3_CH2 (AF2)
48PB14ввод-выводPWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7)
49VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD11, 22, 35, 44питание цифровой части и линий ввода-вывода
VDD1145—
VDDA8питание аналоговой части: АЦП, ЦАП, генераторы
VDDANA39—
VDDHPA38—
VDDRF40—
VDDRFPA43—
VDDSMPS2—
VLXSMPS3—
VSS49общий провод (земля)
VSSSMPS1—
NRST36сброс, активный уровень — низкий
RF37—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA63CGUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA63CGSTM32WBA63CGUx1 МБ256 КБ

Линейка STM32WBAx3, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48 SMPS, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WBA63CISTM32WBAx349 из 48выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ; ОЗУ 256 и 512 КБ

Частые вопросы

На каких выводах USART1 у STM32WBA63CG?

В корпусе UFQFPN48 SMPS сигнал USART1_TX выведен на PB12 (вывод 4, AF7) или PB14 (вывод 48, AF7), USART1_RX — на PA8 (вывод 5, AF7).

Где у STM32WBA63CG выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (вывод 27, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 26, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA63CG?

I2C1_SCL — PA15(JTDI) (вывод 25, AF4) или PB2 (вывод 30, AF4), I2C1_SDA — PB3(JTDO/TRACESWO) (вывод 24, AF4) или PB1 (вывод 31, AF4).

Сколько выводов ввода-вывода у STM32WBA63CG в корпусе UFQFPN48 SMPS?

33 из 48. Ещё 14 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
