STM32WBA65CG в корпусе UFQFPN48 SMPS USB: распиновка

STM32WBA65CG — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFQFPN48 SMPS USB — 48 выводов, из них 30 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 100 МГц
Флеш-память
1 МБ
ОЗУ
256 КБ
Корпус
UFQFPN48 SMPS USB, 48 выводов
Линий ввода-вывода
30

Схема корпуса UFQFPN48 SMPS USB

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WBA65CG в корпусе UFQFPN48 SMPS USB, вид сверхуSTM32WBA65CGUFQFPN48 SMPS USB, вид сверхуVSSSMPS — вывод 11VSSSMPSVDDSMPS — вывод 22VDDSMPSVLXSMPS — вывод 33VLXSMPSPB12 — вывод 4: SAI1_SD_A, SPI1_RDY, SPI2_NSS, TIM2_CH1, TIM2_ETR, TIM3_ETR, TSC_SYNC, USART1_TX, USART3_CK4PB12PA8 — вывод 5: ADC4_IN1, LPTIM1_CH2, RCC_MCO, SAI1_FS_A, SPI3_RDY, TIM2_CH2, TSC_G1_IO1, USART1_RX, USB_OTG_HS_SOF5PA8PA7 — вывод 6: ADC4_IN2, COMP1_OUT, I2C3_SDA, PWR_WKUP8, SAI1_SCK_A, SPI3_SCK, TAMP_IN1, TAMP_OUT2, TIM2_CH3, TSC_G1_IO2, USART1_CTS, USART3_TX6PA7PA6 — вывод 7: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SPI3_RDY, TIM2_CH4, TSC_G1_IO3, USART1_DE, USART1_RTS, USART3_CTS7PA6VDDA — вывод 88VDDAPA5 — вывод 9: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G1_IO4, USART1_CK, USART3_RX9PA5PA2 — вывод 10: ADC4_IN7, COMP1_INP, LPUART1_TX, PWR_WKUP4, RCC_LSCO, SAI1_D1, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G4_IO4, USART1_DE, USART1_RTS10PA2VDD — вывод 1111VDDPA1 — вывод 12: ADC4_IN8, COMP1_INM, LPTIM2_CH2, LPUART1_RX, PWR_WKUP3, SAI1_CK1, SPI1_RDY, SPI3_MISO, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO1, USART1_CK12PA1VDDUSB — вывод 1313VDDUSBPD9 — вывод 14: USART2_TX, USART3_TX, USB_OTG_HS_VBUS14PD9PD8 — вывод 15: USART2_CK, USB_OTG_HS_ID15PD8PD7 — вывод 16: USB_OTG_HS_DM16PD7PD6 — вывод 17: USB_OTG_HS_DP17PD6PB8 — вывод 18: COMP1_OUT, LPTIM1_ETR, PWR_PVD_IN, SPI3_MOSI, TIM16_CH1N, TIM1_CH1, TIM3_ETR, TIM4_CH3, TSC_G2_IO4, USART2_RX18PB8PC15-OSC32_OUT — вывод 19: ADC4_EXTI15, RCC_OSC32_OUT19PC15-OSC32_OUTPC14-OSC32_IN — вывод 20: RCC_OSC32_IN20PC14-OSC32_INPC13 — вывод 21: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2, TSC_G5_IO121PC13VDD — вывод 2222VDDPB4(NJTRST) — вывод 23: DEBUG_NJTRST, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_MCLK_B, SPI1_SCK, TIM17_CH1, TIM1_CH3, TSC_G3_IO1, USART2_RX23PB4(NJTRST)PB3(JTDO/TRACESWO) — вывод 24: DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, SPI1_MISO, TIM17_CH1N, TIM1_CH4, TSC_G3_IO2, USART2_CK24PB3(JTDO/TRACESWO)PA15(JTDI) — вывод 25: ADC4_EXTI15, DEBUG_JTDI, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, SPI1_MOSI, TIM17_BKIN, TIM1_ETR, TSC_G3_IO3, USART2_DE, USART2_RTS, USART3_DE, USART3_RTS25PA15(JTDI)PA14(JTCK/SWCLK) — вывод 26: DEBUG_JTCK-SWCLK, PTA_STATUS, TAMP_IN3, TAMP_OUT6, USART2_TX, USB_OTG_HS_SOF26PA14(JTCK/SWCLK)PA13(JTMS/SWDIO) — вывод 27: DEBUG_JTMS-SWDIO, PTA_PRIORITY27PA13(JTMS/SWDIO)PA12 — вывод 28: PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SPI1_NSS, TIM1_CH2, TSC_G3_IO4, USART2_TX28PA12PA11 — вывод 29: LPTIM2_CH1, RF_ANTSW1, TIM1_CH1, USART2_RX29PA11PB2 — вывод 30: I2C1_SCL, I2C3_SCL, PWR_WKUP1, RF_ANTSW2, RTC_OUT2, TIM1_CH1N, USART2_CTS30PB2PB1 — вывод 31: I2C1_SDA, I2C3_SDA, PWR_WKUP4, TIM1_CH2N, USART2_DE, USART2_RTS, USART3_DE, USART3_RTS31PB1PB0 — вывод 32: LPTIM2_IN2, SPI2_MOSI, TIM1_CH3N, USART2_TX, USART3_CK32PB0PB15 — вывод 33: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, PTA_GRANT, RF_EXTPABYP, TIM16_BKIN, TIM1_BKIN2, USART2_CTS33PB15PH3-BOOT0 — вывод 34: PTA_GRANT, RF_EXTPABYP, TAMP_IN2, TAMP_OUT134PH3-BOOT0VDD — вывод 3535VDDNRST — вывод 3636NRSTRF — вывод 3737RFVDDHPA — вывод 3838VDDHPAVDDANA — вывод 3939VDDANAVDDRF — вывод 4040VDDRFOSC_OUT — вывод 41: RCC_OSC_OUT41OSC_OUTOSC_IN — вывод 42: RCC_OSC_IN42OSC_INVDDRFPA — вывод 4343VDDRFPAVDD — вывод 4444VDDVDD11 — вывод 4545VDD11PA10 — вывод 46: LPUART1_RX, SAI1_D1, SPI2_NSS, TIM3_CH146PA10PA9 — вывод 47: LPUART1_DE, LPUART1_RTS, SAI1_CK1, SPI2_MISO, SPI2_SCK, TIM3_CH247PA9PB14 — вывод 48: PWR_WKUP7, RTC_REFIN, SAI1_SD_A, SPI2_MISO, TIM3_CH3, TSC_G6_IO1, USART1_TX, USART3_DE, USART3_RTS48PB14
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

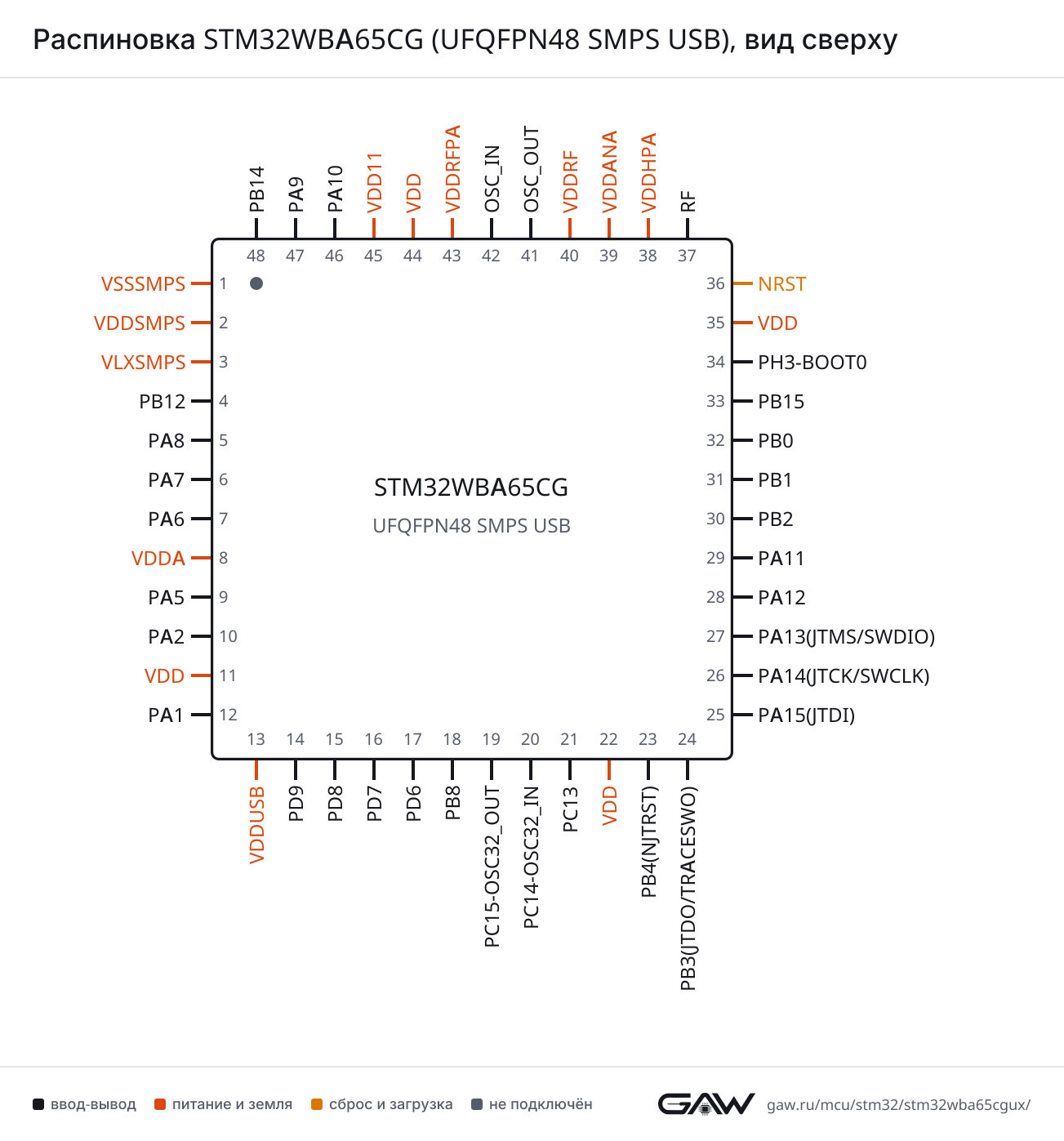

Распиновка STM32WBA65CG (UFQFPN48 SMPS USB), вид сверхуРаспиновка UFQFPN48 SMPS USB картинкой
PNG, 1303 × 1397 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA5 (9, AF7), PA1 (12, AF7)
CTSPA7 (6, AF7)
DEPA6 (7, AF7), PA2 (10, AF7)
RTSPA6 (7, AF7), PA2 (10, AF7)
RXPA8 (5, AF7)
TXPB12 (4, AF7), PB14 (48, AF7)
USART2CKPD8 (15, AF7), PB3(JTDO/TRACESWO) (24, AF3)
CTSPB2 (30, AF3), PB15 (33, AF3)
DEPA15(JTDI) (25, AF3), PB1 (31, AF3)
RTSPA15(JTDI) (25, AF3), PB1 (31, AF3)
RXPB8 (18, AF3), PB4(NJTRST) (23, AF3), PA11 (29, AF3)
TXPD9 (14, AF3), PA14(JTCK/SWCLK) (26, AF3), PA12 (28, AF3), PB0 (32, AF3)
USART3CKPB12 (4, AF8), PB0 (32, AF7)
CTSPA6 (7, AF8)
DEPA15(JTDI) (25, AF7), PB1 (31, AF7), PB14 (48, AF8)
RTSPA15(JTDI) (25, AF7), PB1 (31, AF7), PB14 (48, AF8)
RXPA5 (9, AF8)
TXPA7 (6, AF8), PD9 (14, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB15 (33, AF8)
DEPA9 (47, AF8)
RTSPA9 (47, AF8)
RXPA1 (12, AF8), PA10 (46, AF8)
TXPA2 (10, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB3(JTDO/TRACESWO) (24, AF5)
MOSIPA15(JTDI) (25, AF5)
NSSPA12 (28, AF5)
RDYPB12 (4, AF5), PA1 (12, AF5)
SCKPB4(NJTRST) (23, AF5)
SPI2MISOPA9 (47, AF5), PB14 (48, AF5)
MOSIPB0 (32, AF5)
NSSPB12 (4, AF6), PA10 (46, AF6)
SCKPA9 (47, AF6)
SPI3MISOPA1 (12, AF6)
MOSIPB8 (18, AF6)
NSSPA5 (9, AF6)
RDYPA8 (5, AF6), PA6 (7, AF6)
SCKPA7 (6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15(JTDI) (25, AF4), PB2 (30, AF4)
SDAPB3(JTDO/TRACESWO) (24, AF4), PB1 (31, AF4)
SMBAPB15 (33, AF4)
I2C3SCLPA6 (7, AF4), PB2 (30, AF6)
SDAPA7 (6, AF4), PB1 (31, AF6)
SMBAPB15 (33, AF6)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPD7 (16)
DPPD6 (17)
IDPD8 (15, AF10)
SOFPA8 (5, AF10), PA14(JTCK/SWCLK) (26, AF4)
VBUSPD9 (14)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA1 (12, AF3), PA9 (47, AF3)
CK2PA6 (7, AF3)
D1PA2 (10, AF3), PA10 (46, AF3)
D2PA5 (9, AF3)
FS_APA8 (5, AF13)
MCLK_APA6 (7, AF13)
MCLK_BPB4(NJTRST) (23, AF13)
SCK_APA7 (6, AF13)
SD_APB12 (4, AF13), PB14 (48, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PC15-OSC32_OUT (19), PA15(JTDI) (25), PB15 (33)
IN1PA8 (5)
IN2PA7 (6)
IN3PA6 (7)
IN4PA5 (9)
IN7PA2 (10)
IN8PA1 (12)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA1 (12)
INPPA2 (10)
OUTPA7 (6, AF12), PB8 (18, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA2 (10, AF1)
BKIN2PC13 (21, AF2), PB15 (33, AF1)
CH1PB8 (18, AF1), PA11 (29, AF1)
CH1NPA1 (12, AF1), PB2 (30, AF1)
CH2PA12 (28, AF1)
CH2NPB1 (31, AF1)
CH3PB4(NJTRST) (23, AF1)
CH3NPB0 (32, AF1)
CH4PB3(JTDO/TRACESWO) (24, AF1)
ETRPA15(JTDI) (25, AF1)
TIM2CH1PB12 (4, AF1), PA5 (9, AF1)
CH2PA8 (5, AF1)
CH3PA7 (6, AF1)
CH4PA6 (7, AF1)
ETRPB12 (4, AF2), PA5 (9, AF2)
TIM3CH1PA2 (10, AF2), PA10 (46, AF2)
CH2PA1 (12, AF2), PA9 (47, AF2)
CH3PB14 (48, AF2)
ETRPB12 (4, AF14), PB8 (18, AF2)
TIM4CH3PB8 (18, AF13)
TIM16BKINPB15 (33, AF14)
CH1PA2 (10, AF14)
CH1NPB8 (18, AF14)
TIM17BKINPA15(JTDI) (25, AF14)
CH1PA1 (12, AF14), PB4(NJTRST) (23, AF14)
CH1NPB3(JTDO/TRACESWO) (24, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH2PA8 (5, AF2), PA15(JTDI) (25, AF2)
ETRPB8 (18, AF0)
IN2PB3(JTDO/TRACESWO) (24, AF2)
LPTIM2CH1PA11 (29, AF14)
CH2PA1 (12, AF13)
ETRPA5 (9, AF14)
IN2PB4(NJTRST) (23, AF2), PB0 (32, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (21)
OUT2PB2 (30)
REFINPB14 (48, AF0)
TSPC13 (21)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA8 (5, AF9)
G1_IO2PA7 (6, AF9)
G1_IO3PA6 (7, AF9)
G1_IO4PA5 (9, AF9)
G2_IO1PA1 (12, AF9)
G2_IO4PB8 (18, AF9)
G3_IO1PB4(NJTRST) (23, AF9)
G3_IO2PB3(JTDO/TRACESWO) (24, AF9)
G3_IO3PA15(JTDI) (25, AF9)
G3_IO4PA12 (28, AF9)
G4_IO4PA2 (10, AF9)
G5_IO1PC13 (21, AF9)
G6_IO1PB14 (48, AF9)
SYNCPB12 (4, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (26, AF0)
JTDIPA15(JTDI) (25, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (24, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (27, AF0)
NJTRSTPB4(NJTRST) (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (10)
MCOPA8 (5, AF0)
OSC_INOSC_IN (42)
OSC_OUTOSC_OUT (41)
OSC32_INPC14-OSC32_IN (20)
OSC32_OUTPC15-OSC32_OUT (19)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (9, AF0)
PWR_CSTOPPA6 (7, AF0)
PWR_WKUP1PB2 (30)
PWR_WKUP2PC13 (21)
PWR_WKUP3PA1 (12)
PWR_WKUP4PA2 (10), PB1 (31)
PWR_WKUP6PA5 (9), PA12 (28)
PWR_WKUP7PA6 (7), PB14 (48)
PWR_WKUP8PA7 (6)
TAMP_IN1PA7 (6)
TAMP_IN2PH3-BOOT0 (34)
TAMP_IN3PA14(JTCK/SWCLK) (26)
TAMP_IN4PC13 (21)
TAMP_OUT1PH3-BOOT0 (34)
TAMP_OUT2PA7 (6)
TAMP_OUT5PC13 (21)
TAMP_OUT6PA14(JTCK/SWCLK) (26)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 SMPS USB по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VSSSMPSпитание—
2VDDSMPSпитание—
3VLXSMPSпитание—
4PB12ввод-выводSAI1_SD_A (AF13), SPI1_RDY (AF5), SPI2_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7), USART3_CK (AF8)
5PA8ввод-выводADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7), USB_OTG_HS_SOF (AF10)
6PA7ввод-выводADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), SPI3_SCK (AF6), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7), USART3_TX (AF8)
7PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7), USART3_CTS (AF8)
8VDDAпитание—
9PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7), USART3_RX (AF8)
10PA2ввод-выводADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
11VDDпитание—
12PA1ввод-выводADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), SPI3_MISO (AF6), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7)
13VDDUSBпитание—
14PD9ввод-выводUSART2_TX (AF3), USART3_TX (AF7), USB_OTG_HS_VBUS
15PD8ввод-выводUSART2_CK (AF7), USB_OTG_HS_ID (AF10)
16PD7служебныйUSB_OTG_HS_DM
17PD6служебныйUSB_OTG_HS_DP
18PB8ввод-выводCOMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TIM4_CH3 (AF13), TSC_G2_IO4 (AF9), USART2_RX (AF3)
19PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
20PC14-OSC32_INввод-выводRCC_OSC32_IN
21PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9)
22VDDпитание—
23PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3)
24PB3(JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3)
25PA15(JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7)
26PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3), USB_OTG_HS_SOF (AF4)
27PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), PTA_PRIORITY (AF10)
28PA12ввод-выводPTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3)
29PA11ввод-выводLPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3)
30PB2ввод-выводI2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3)
31PB1ввод-выводI2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7)
32PB0ввод-выводLPTIM2_IN2 (AF2), SPI2_MOSI (AF5), TIM1_CH3N (AF1), USART2_TX (AF3), USART3_CK (AF7)
33PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3)
34PH3-BOOT0ввод-выводPTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1
35VDDпитание—
36NRSTсброс—
37RFслужебный—
38VDDHPAпитание—
39VDDANAпитание—
40VDDRFпитание—
41OSC_OUTввод-выводRCC_OSC_OUT
42OSC_INввод-выводRCC_OSC_IN
43VDDRFPAпитание—
44VDDпитание—
45VDD11питание—
46PA10ввод-выводLPUART1_RX (AF8), SAI1_D1 (AF3), SPI2_NSS (AF6), TIM3_CH1 (AF2)
47PA9ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), SPI2_MISO (AF5), SPI2_SCK (AF6), TIM3_CH2 (AF2)
48PB14ввод-выводPWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MISO (AF5), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7), USART3_DE (AF8), USART3_RTS (AF8)
49VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD11, 22, 35, 44питание цифровой части и линий ввода-вывода
VDD1145—
VDDA8питание аналоговой части: АЦП, ЦАП, генераторы
VDDANA39—
VDDHPA38—
VDDRF40—
VDDRFPA43—
VDDSMPS2—
VDDUSB13питание приёмопередатчика USB
VLXSMPS3—
VSS49общий провод (земля)
VSSSMPS1—
NRST36сброс, активный уровень — низкий
PD617—
PD716—
RF37—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA65CGUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA65CGSTM32WBA65CGUx1 МБ256 КБ

Линейка STM32WBAx5, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48 SMPS USB, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WBA65CISTM32WBAx549 из 48выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ; ОЗУ 256 и 512 КБ

Частые вопросы

На каких выводах USART1 у STM32WBA65CG?

В корпусе UFQFPN48 SMPS USB сигнал USART1_TX выведен на PB12 (вывод 4, AF7) или PB14 (вывод 48, AF7), USART1_RX — на PA8 (вывод 5, AF7).

Где у STM32WBA65CG выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (вывод 27, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 26, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA65CG?

I2C1_SCL — PA15(JTDI) (вывод 25, AF4) или PB2 (вывод 30, AF4), I2C1_SDA — PB3(JTDO/TRACESWO) (вывод 24, AF4) или PB1 (вывод 31, AF4).

Сколько выводов ввода-вывода у STM32WBA65CG в корпусе UFQFPN48 SMPS USB?

30 из 48. Ещё 15 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
