STM32WBA65PG в корпусе UFBGA121 SMPS USB: распиновка
STM32WBA65PG — микроконтроллер STM32WBA на ядре Cortex-M33: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFBGA121 SMPS USB — 121 шарик, из них 86 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 1 МБ
- ОЗУ
- 256 КБ
- Корпус
- UFBGA121 SMPS USB, 121 шарик
- Линий ввода-вывода
- 86

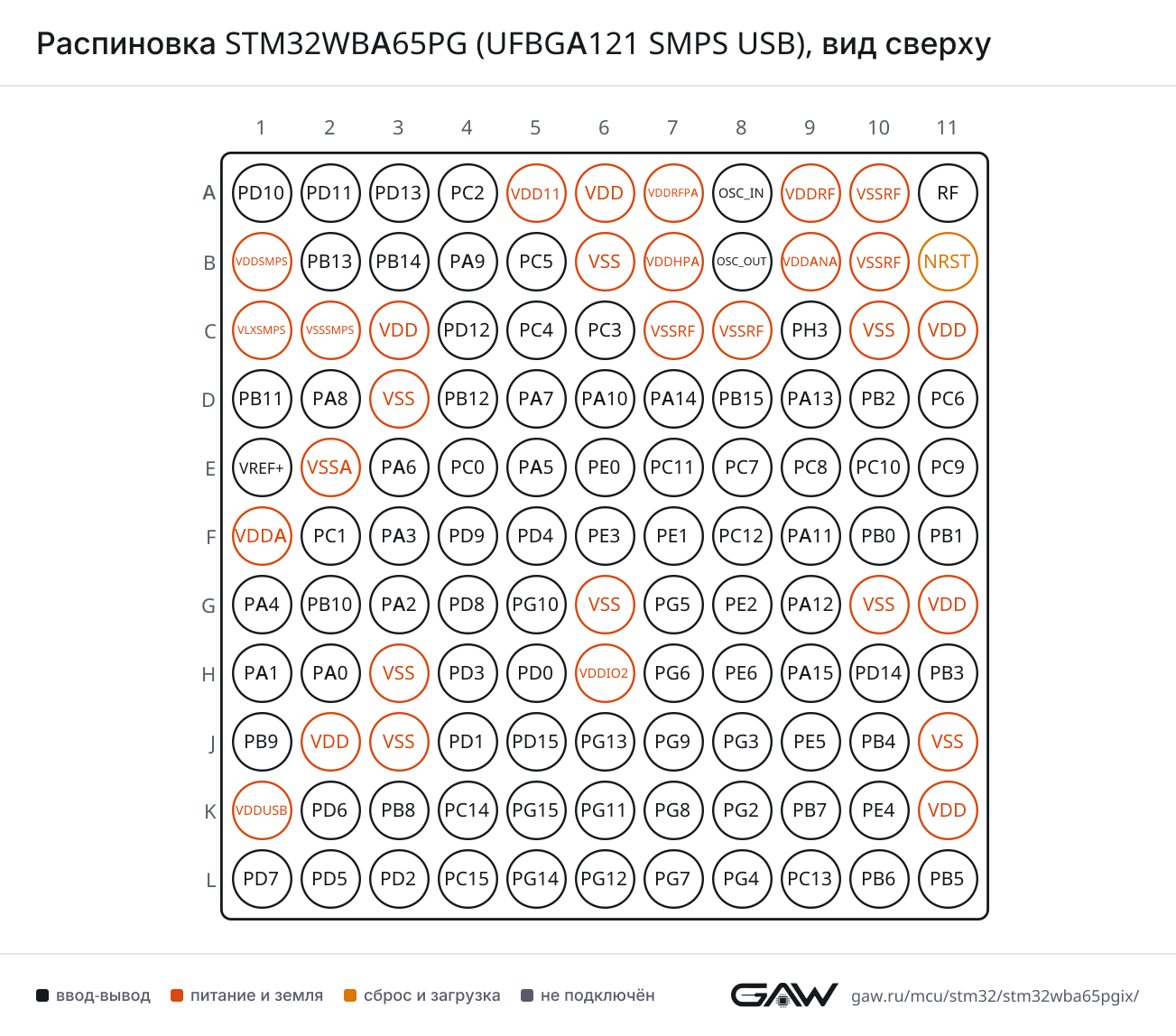

Схема корпуса UFBGA121 SMPS USB
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA5 (E5, AF7), PB10 (G2, AF7), PA1 (H1, AF7), PG13 (J6, AF7) |
| CTS | PA7 (D5, AF7), PA4 (G1, AF7), PG11 (K6, AF7) | |
| DE | PA6 (E3, AF7), PA3 (F3, AF7), PA2 (G3, AF7), PG12 (L6, AF7) | |
| RTS | PA6 (E3, AF7), PA3 (F3, AF7), PA2 (G3, AF7), PG12 (L6, AF7) | |
| RX | PA8 (D2, AF7), PG10 (G5, AF7) | |
| TX | PB14 (B3, AF7), PB12 (D4, AF7), PG9 (J7, AF7) | |
| USART2 | CK | PD8 (G4, AF7), PB3(JTDO/TRACESWO) (H11, AF3) |
| CTS | PB15 (D8, AF3), PB2 (D10, AF3), PD3 (H4, AF7) | |
| DE | PC7 (E8, AF7), PB1 (F11, AF3), PA15(JTDI) (H9, AF3) | |
| RTS | PC7 (E8, AF7), PB1 (F11, AF3), PA15(JTDI) (H9, AF3) | |
| RX | PC8 (E9, AF7), PA11 (F9, AF3), PB4(NJTRST) (J10, AF3), PB8 (K3, AF3), PD5 (L2, AF7) | |
| TX | PA14(JTCK/SWCLK) (D7, AF3), PC9 (E11, AF7), PD9 (F4, AF3), PB0 (F10, AF3), PA12 (G9, AF3) | |
| USART3 | CK | PD10 (A1, AF7), PB12 (D4, AF8), PC12 (F8, AF7), PB0 (F10, AF7) |
| CTS | PD11 (A2, AF7), PB13 (B2, AF7), PA6 (E3, AF8) | |
| DE | PB14 (B3, AF8), PD12 (C4, AF7), PB1 (F11, AF7), PA15(JTDI) (H9, AF7), PD2 (L3, AF7) | |
| RTS | PB14 (B3, AF8), PD12 (C4, AF7), PB1 (F11, AF7), PA15(JTDI) (H9, AF7), PD2 (L3, AF7) | |
| RX | PC5 (B5, AF7), PB11 (D1, AF7), PA5 (E5, AF8), PC11 (E7, AF7), PD4 (F5, AF7) | |
| TX | PC4 (C5, AF7), PA7 (D5, AF8), PC10 (E10, AF7), PD9 (F4, AF7), PB10 (G2, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB15 (D8, AF8), PG5 (G7, AF8), PA0 (H2, AF8) |
| DE | PA9 (B4, AF8), PG6 (H7, AF8), PB9 (J1, AF8) | |
| RTS | PA9 (B4, AF8), PG6 (H7, AF8), PB9 (J1, AF8) | |
| RX | PA10 (D6, AF8), PC0 (E4, AF8), PA1 (H1, AF8), PG8 (K7, AF8) | |
| TX | PB11 (D1, AF8), PC1 (F2, AF8), PA2 (G3, AF8), PG7 (L7, AF8), PB5 (L11, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB3(JTDO/TRACESWO) (H11, AF5), PG3 (J8, AF5) |
| MOSI | PA15(JTDI) (H9, AF5), PG4 (L8, AF5) | |
| NSS | PG5 (G7, AF5), PA12 (G9, AF5) | |
| RDY | PB12 (D4, AF5), PA1 (H1, AF5), PG6 (H7, AF5) | |
| SCK | PB4(NJTRST) (J10, AF5), PG2 (K8, AF5) | |
| SPI2 | MISO | PC2 (A4, AF5), PB14 (B3, AF5), PA9 (B4, AF5), PD3 (H4, AF5) |
| MOSI | PC3 (C6, AF5), PC1 (F2, AF3), PB0 (F10, AF5) | |
| NSS | PB12 (D4, AF6), PA10 (D6, AF6), PD0 (H5, AF5), PB9 (J1, AF5) | |
| RDY | PB11 (D1, AF5), PC0 (E4, AF5) | |
| SCK | PB13 (B2, AF5), PA9 (B4, AF6), PB10 (G2, AF5), PD3 (H4, AF3), PD1 (J4, AF5) | |
| SPI3 | MISO | PC4 (C5, AF6), PC11 (E7, AF6), PG10 (G5, AF6), PA1 (H1, AF6), PB9 (J1, AF6) |
| MOSI | PC3 (C6, AF6), PC12 (F8, AF6), PB8 (K3, AF6), PG11 (K6, AF6), PD5 (L2, AF5) | |
| NSS | PA5 (E5, AF6), PG12 (L6, AF6) | |
| RDY | PA8 (D2, AF6), PA6 (E3, AF6), PG13 (J6, AF6) | |
| SCK | PA7 (D5, AF6), PC10 (E10, AF6), PA0 (H2, AF6), PG9 (J7, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB2 (D10, AF4), PA15(JTDI) (H9, AF4), PG14 (L5, AF4) |
| SDA | PB1 (F11, AF4), PB3(JTDO/TRACESWO) (H11, AF4), PG13 (J6, AF4) | |
| SMBA | PB15 (D8, AF4), PG15 (K5, AF4) | |
| I2C2 | SCL | PB13 (B2, AF4), PB10 (G2, AF4) |
| SDA | PB14 (B3, AF4), PB11 (D1, AF4) | |
| SMBA | PB12 (D4, AF4) | |
| I2C3 | SCL | PB2 (D10, AF6), PA6 (E3, AF4), PC0 (E4, AF4), PG7 (L7, AF4) |
| SDA | PA7 (D5, AF4), PC1 (F2, AF4), PB1 (F11, AF6), PG8 (K7, AF4) | |
| SMBA | PB15 (D8, AF6), PG6 (H7, AF4) | |
| I2C4 | SCL | PD12 (C4, AF4), PB10 (G2, AF3) |
| SDA | PD13 (A3, AF4), PB11 (D1, AF3) | |
| SMBA | PD11 (A2, AF4), PA14(JTCK/SWCLK) (D7, AF5) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PD7 (L1) |
| DP | PD6 (K2) | |
| ID | PD8 (G4, AF10) | |
| SOF | PA8 (D2, AF10), PA14(JTCK/SWCLK) (D7, AF4) | |
| VBUS | PD9 (F4) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PA9 (B4, AF3), PE2 (G8, AF3), PA1 (H1, AF3), PG7 (L7, AF3) |
| CK2 | PA6 (E3, AF3), PE5 (J9, AF3) | |
| D1 | PC3 (C6, AF3), PA10 (D6, AF3), PA2 (G3, AF3), PE6 (H8, AF3), PD5 (L2, AF3) | |
| D2 | PC4 (C5, AF3), PA5 (E5, AF3), PE4 (K10, AF3), PB5 (L11, AF3) | |
| D3 | PC5 (B5, AF3) | |
| FS_A | PC4 (C5, AF13), PA8 (D2, AF13), PG10 (G5, AF13), PE4 (K10, AF13) | |
| FS_B | PG3 (J8, AF13), PB5 (L11, AF13) | |
| MCLK_A | PA6 (E3, AF13), PE2 (G8, AF13), PG11 (K6, AF13), PG7 (L7, AF13) | |
| MCLK_B | PB4(NJTRST) (J10, AF13), PG4 (L8, AF13) | |
| SCK_A | PA7 (D5, AF13), PG9 (J7, AF13), PE5 (J9, AF13) | |
| SCK_B | PG2 (K8, AF13), PB6 (L10, AF13) | |
| SD_A | PB14 (B3, AF13), PC3 (C6, AF13), PB12 (D4, AF13), PC1 (F2, AF13), PE6 (H8, AF13), PD5 (L2, AF13), PG12 (L6, AF13) | |
| SD_B | PC5 (B5, AF13), PE3 (F6, AF13), PG5 (G7, AF13), PB7 (K9, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC4 | EXTI15 | PB15 (D8), PA15(JTDI) (H9), PD15 (J5), PG15 (K5), PC15-OSC32_OUT (L4) |
| IN1 | PA8 (D2) | |
| IN2 | PA7 (D5) | |
| IN3 | PA6 (E3) | |
| IN4 | PA5 (E5) | |
| IN5 | PA4 (G1) | |
| IN6 | PA3 (F3) | |
| IN7 | PA2 (G3) | |
| IN8 | PA1 (H1) | |
| IN9 | PA0 (H2) | |
| IN10 | PB9 (J1) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA1 (H1) |
| INP | PA2 (G3) | |
| OUT | PA7 (D5, AF12), PB8 (K3, AF12) | |
| COMP2 | INM | PB9 (J1) |
| INP | PA0 (H2) | |
| OUT | PA14(JTCK/SWCLK) (D7, AF12), PA12 (G9, AF12) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA2 (G3, AF1) |
| BKIN2 | PB15 (D8, AF1), PC13 (L9, AF2) | |
| CH1 | PA11 (F9, AF1), PB8 (K3, AF1) | |
| CH1N | PB2 (D10, AF1), PA1 (H1, AF1) | |
| CH2 | PA12 (G9, AF1) | |
| CH2N | PB1 (F11, AF1), PA0 (H2, AF1) | |
| CH3 | PB4(NJTRST) (J10, AF1) | |
| CH3N | PB0 (F10, AF1), PB9 (J1, AF1) | |
| CH4 | PB3(JTDO/TRACESWO) (H11, AF1) | |
| CH4N | PC5 (B5, AF1), PB7 (K9, AF1) | |
| ETR | PA15(JTDI) (H9, AF1) | |
| TIM2 | CH1 | PB12 (D4, AF1), PA5 (E5, AF1), PB6 (L10, AF1) |
| CH2 | PA8 (D2, AF1) | |
| CH3 | PA7 (D5, AF1) | |
| CH4 | PA6 (E3, AF1) | |
| ETR | PB12 (D4, AF2), PA5 (E5, AF2), PB6 (L10, AF2) | |
| TIM3 | CH1 | PC3 (C6, AF2), PA10 (D6, AF2), PC6 (D11, AF2), PE3 (F6, AF2), PA2 (G3, AF2), PB5 (L11, AF2) |
| CH2 | PA9 (B4, AF2), PC4 (C5, AF2), PC7 (E8, AF2), PA1 (H1, AF2), PE4 (K10, AF2) | |
| CH3 | PB14 (B3, AF2), PC8 (E9, AF2), PA0 (H2, AF2), PE5 (J9, AF2) | |
| CH4 | PB13 (B2, AF2), PC9 (E11, AF2), PE6 (H8, AF2), PB9 (J1, AF2) | |
| ETR | PB12 (D4, AF14), PE2 (G8, AF2), PA0 (H2, AF14), PB8 (K3, AF2), PD2 (L3, AF2) | |
| TIM4 | CH1 | PD12 (C4, AF13), PB6 (L10, AF12) |
| CH2 | PD13 (A3, AF13), PB7 (K9, AF12) | |
| CH3 | PD14 (H10, AF13), PB8 (K3, AF13) | |
| CH4 | PB9 (J1, AF12), PD15 (J5, AF13) | |
| ETR | PE0 (E6, AF13) | |
| TIM16 | BKIN | PB15 (D8, AF14), PB10 (G2, AF14) |
| CH1 | PE0 (E6, AF14), PA4 (G1, AF14), PA2 (G3, AF14), PB9 (J1, AF14) | |
| CH1N | PA3 (F3, AF14), PB8 (K3, AF14) | |
| TIM17 | BKIN | PA15(JTDI) (H9, AF14) |
| CH1 | PE1 (F7, AF14), PA1 (H1, AF14), PB4(NJTRST) (J10, AF14) | |
| CH1N | PB3(JTDO/TRACESWO) (H11, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB11 (D1, AF0), PC1 (F2, AF1), PG15 (K5, AF1) |
| CH2 | PA8 (D2, AF2), PA15(JTDI) (H9, AF2), PG14 (L5, AF1) | |
| ETR | PC3 (C6, AF1), PB11 (D1, AF2), PB8 (K3, AF0), PG12 (L6, AF1) | |
| IN1 | PC0 (E4, AF1), PG10 (G5, AF1), PA0 (H2, AF0) | |
| IN2 | PC2 (A4, AF1), PB3(JTDO/TRACESWO) (H11, AF2), PG11 (K6, AF1) | |
| LPTIM2 | CH1 | PD13 (A3, AF14), PA11 (F9, AF14) |
| CH2 | PD10 (A1, AF2), PC4 (C5, AF14), PC7 (E8, AF14), PA1 (H1, AF13) | |
| ETR | PD11 (A2, AF14), PC3 (C6, AF14), PA5 (E5, AF14) | |
| IN1 | PD12 (C4, AF14), PC0 (E4, AF14), PB9 (J1, AF13) | |
| IN2 | PD4 (F5, AF2), PB0 (F10, AF2), PB4(NJTRST) (J10, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (L9) |
| OUT2 | PB2 (D10) | |
| REFIN | PB14 (B3, AF0) | |
| TS | PC13 (L9) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA8 (D2, AF9) |
| G1_IO2 | PA7 (D5, AF9) | |
| G1_IO3 | PA6 (E3, AF9) | |
| G1_IO4 | PA5 (E5, AF9) | |
| G2_IO1 | PA1 (H1, AF9) | |
| G2_IO2 | PA0 (H2, AF9) | |
| G2_IO3 | PB9 (J1, AF9) | |
| G2_IO4 | PB8 (K3, AF9) | |
| G3_IO1 | PB4(NJTRST) (J10, AF9) | |
| G3_IO2 | PB3(JTDO/TRACESWO) (H11, AF9) | |
| G3_IO3 | PA15(JTDI) (H9, AF9) | |
| G3_IO4 | PA12 (G9, AF9) | |
| G4_IO1 | PA4 (G1, AF9) | |
| G4_IO2 | PA3 (F3, AF9) | |
| G4_IO3 | PB10 (G2, AF9) | |
| G4_IO4 | PA2 (G3, AF9) | |
| G5_IO1 | PC13 (L9, AF9) | |
| G5_IO2 | PB7 (K9, AF9) | |
| G5_IO3 | PB6 (L10, AF9) | |
| G5_IO4 | PB5 (L11, AF9) | |
| G6_IO1 | PB14 (B3, AF9) | |
| G6_IO2 | PB13 (B2, AF9) | |
| G6_IO3 | PD12 (C4, AF9) | |
| G6_IO4 | PD13 (A3, AF9) | |
| G7_IO1 | PE3 (F6, AF9) | |
| G7_IO2 | PE2 (G8, AF9) | |
| G7_IO3 | PE1 (F7, AF9) | |
| G7_IO4 | PE0 (E6, AF9) | |
| G8_IO1 | PD3 (H4, AF9) | |
| G8_IO2 | PD1 (J4, AF9) | |
| G8_IO3 | PD0 (H5, AF9) | |
| G8_IO4 | PD15 (J5, AF9) | |
| SYNC | PB12 (D4, AF9), PD2 (L3, AF9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (D7, AF0) |
| JTDI | PA15(JTDI) (H9, AF0) | |
| JTDO-SWO | PB3(JTDO/TRACESWO) (H11, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (D9, AF0) | |
| NJTRST | PB4(NJTRST) (J10, AF0) | |
| TRACECLK | PE0 (E6, AF0) | |
| TRACED0 | PE1 (F7, AF0) | |
| TRACED1 | PE2 (G8, AF0) | |
| TRACED2 | PE3 (F6, AF0) | |
| TRACED3 | PD14 (H10, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (G3) |
| MCO | PA8 (D2, AF0) | |
| OSC_IN | OSC_IN (A8) | |
| OSC_OUT | OSC_OUT (B8) | |
| OSC32_IN | PC14-OSC32_IN (K4) | |
| OSC32_OUT | PC15-OSC32_OUT (L4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (D11, AF0), PA5 (E5, AF0) |
| PWR_CSTOP | PA6 (E3, AF0), PC7 (E8, AF0) | |
| PWR_WKUP1 | PB2 (D10), PA0 (H2) | |
| PWR_WKUP2 | PA4 (G1), PC13 (L9) | |
| PWR_WKUP3 | PA1 (H1), PB6 (L10) | |
| PWR_WKUP4 | PB1 (F11), PA2 (G3) | |
| PWR_WKUP5 | PA3 (F3), PB7 (K9) | |
| PWR_WKUP6 | PA5 (E5), PA12 (G9) | |
| PWR_WKUP7 | PB14 (B3), PA6 (E3) | |
| PWR_WKUP8 | PA7 (D5), PB9 (J1) | |
| TAMP_IN1 | PA7 (D5) | |
| TAMP_IN2 | PH3-BOOT0 (C9) | |
| TAMP_IN3 | PA14(JTCK/SWCLK) (D7) | |
| TAMP_IN4 | PC13 (L9) | |
| TAMP_IN5 | PB7 (K9) | |
| TAMP_IN6 | PA4 (G1) | |
| TAMP_OUT1 | PH3-BOOT0 (C9) | |
| TAMP_OUT2 | PA7 (D5) | |
| TAMP_OUT3 | PA4 (G1) | |
| TAMP_OUT4 | PB7 (K9) | |
| TAMP_OUT5 | PC13 (L9) | |
| TAMP_OUT6 | PA14(JTCK/SWCLK) (D7) |
Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 121 шарик корпуса UFBGA121 SMPS USB по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PD10 | ввод-вывод | LPTIM2_CH2 (AF2), USART3_CK (AF7) |
| A2 | PD11 | ввод-вывод | I2C4_SMBA (AF4), LPTIM2_ETR (AF14), USART3_CTS (AF7) |
| A3 | PD13 | ввод-вывод | I2C4_SDA (AF4), LPTIM2_CH1 (AF14), TIM4_CH2 (AF13), TSC_G6_IO4 (AF9) |
| A4 | PC2 | ввод-вывод | LPTIM1_IN2 (AF1), SPI2_MISO (AF5) |
| A5 | VDD11 | питание | — |
| A6 | VDD | питание | — |
| A7 | VDDRFPA | питание | — |
| A8 | OSC_IN | ввод-вывод | RCC_OSC_IN |
| A9 | VDDRF | питание | — |
| A10 | VSSRF | питание | — |
| A11 | RF | служебный | — |
| B1 | VDDSMPS | питание | — |
| B2 | PB13 | ввод-вывод | I2C2_SCL (AF4), SPI2_SCK (AF5), TIM3_CH4 (AF2), TSC_G6_IO2 (AF9), USART3_CTS (AF7) |
| B3 | PB14 | ввод-вывод | I2C2_SDA (AF4), PWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MISO (AF5), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7), USART3_DE (AF8), USART3_RTS (AF8) |
| B4 | PA9 | ввод-вывод | LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), SPI2_MISO (AF5), SPI2_SCK (AF6), TIM3_CH2 (AF2) |
| B5 | PC5 | ввод-вывод | SAI1_D3 (AF3), SAI1_SD_B (AF13), TIM1_CH4N (AF1), USART3_RX (AF7) |
| B6 | VSS | питание | — |
| B7 | VDDHPA | питание | — |
| B8 | OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| B9 | VDDANA | питание | — |
| B10 | VSSRF | питание | — |
| B11 | NRST | сброс | — |
| C1 | VLXSMPS | питание | — |
| C2 | VSSSMPS | питание | — |
| C3 | VDD | питание | — |
| C4 | PD12 | ввод-вывод | I2C4_SCL (AF4), LPTIM2_IN1 (AF14), TIM4_CH1 (AF13), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| C5 | PC4 | ввод-вывод | LPTIM2_CH2 (AF14), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI3_MISO (AF6), TIM3_CH2 (AF2), USART3_TX (AF7) |
| C6 | PC3 | ввод-вывод | LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH1 (AF2) |
| C7 | VSSRF | питание | — |
| C8 | VSSRF | питание | — |
| C9 | PH3-BOOT0 | ввод-вывод | PTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1 |
| C10 | VSS | питание | — |
| C11 | VDD | питание | — |
| D1 | PB11 | ввод-вывод | I2C2_SDA (AF4), I2C4_SDA (AF3), LPTIM1_CH1 (AF0), LPTIM1_ETR (AF2), LPUART1_TX (AF8), SPI2_RDY (AF5), USART3_RX (AF7) |
| D2 | PA8 | ввод-вывод | ADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7), USB_OTG_HS_SOF (AF10) |
| D3 | VSS | питание | — |
| D4 | PB12 | ввод-вывод | I2C2_SMBA (AF4), SAI1_SD_A (AF13), SPI1_RDY (AF5), SPI2_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7), USART3_CK (AF8) |
| D5 | PA7 | ввод-вывод | ADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), SPI3_SCK (AF6), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7), USART3_TX (AF8) |
| D6 | PA10 | ввод-вывод | LPUART1_RX (AF8), SAI1_D1 (AF3), SPI2_NSS (AF6), TIM3_CH1 (AF2) |
| D7 | PA14(JTCK/SWCLK) | ввод-вывод | COMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), I2C4_SMBA (AF5), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3), USB_OTG_HS_SOF (AF4) |
| D8 | PB15 | ввод-вывод | ADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3) |
| D9 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10) |
| D10 | PB2 | ввод-вывод | I2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3) |
| D11 | PC6 | ввод-вывод | PWR_CSLEEP (AF0), TIM3_CH1 (AF2) |
| E1 | VREF+ | служебный | — |
| E2 | VSSA | питание | — |
| E3 | PA6 | ввод-вывод | ADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7), USART3_CTS (AF8) |
| E4 | PC0 | ввод-вывод | I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SPI2_RDY (AF5) |
| E5 | PA5 | ввод-вывод | ADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7), USART3_RX (AF8) |
| E6 | PE0 | ввод-вывод | DEBUG_TRACECLK (AF0), TIM16_CH1 (AF14), TIM4_ETR (AF13), TSC_G7_IO4 (AF9) |
| E7 | PC11 | ввод-вывод | SPI3_MISO (AF6), USART3_RX (AF7) |
| E8 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), PWR_CSTOP (AF0), TIM3_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7) |
| E9 | PC8 | ввод-вывод | TIM3_CH3 (AF2), USART2_RX (AF7) |
| E10 | PC10 | ввод-вывод | SPI3_SCK (AF6), USART3_TX (AF7) |
| E11 | PC9 | ввод-вывод | TIM3_CH4 (AF2), USART2_TX (AF7) |
| F1 | VDDA | питание | — |
| F2 | PC1 | ввод-вывод | I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| F3 | PA3 | ввод-вывод | ADC4_IN6, PWR_WKUP5, TIM16_CH1N (AF14), TSC_G4_IO2 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| F4 | PD9 | ввод-вывод | USART2_TX (AF3), USART3_TX (AF7), USB_OTG_HS_VBUS |
| F5 | PD4 | ввод-вывод | LPTIM2_IN2 (AF2), USART3_RX (AF7) |
| F6 | PE3 | ввод-вывод | DEBUG_TRACED2 (AF0), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO1 (AF9) |
| F7 | PE1 | ввод-вывод | DEBUG_TRACED0 (AF0), TIM17_CH1 (AF14), TSC_G7_IO3 (AF9) |
| F8 | PC12 | ввод-вывод | SPI3_MOSI (AF6), USART3_CK (AF7) |
| F9 | PA11 | ввод-вывод | LPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3) |
| F10 | PB0 | ввод-вывод | LPTIM2_IN2 (AF2), SPI2_MOSI (AF5), TIM1_CH3N (AF1), USART2_TX (AF3), USART3_CK (AF7) |
| F11 | PB1 | ввод-вывод | I2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| G1 | PA4 | ввод-вывод | ADC4_IN5, AUDIOCLK (AF13), PWR_WKUP2, TAMP_IN6, TAMP_OUT3, TIM16_CH1 (AF14), TSC_G4_IO1 (AF9), USART1_CTS (AF7) |
| G2 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2C4_SCL (AF3), SPI2_SCK (AF5), TIM16_BKIN (AF14), TSC_G4_IO3 (AF9), USART1_CK (AF7), USART3_TX (AF8) |
| G3 | PA2 | ввод-вывод | ADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| G4 | PD8 | ввод-вывод | USART2_CK (AF7), USB_OTG_HS_ID (AF10) |
| G5 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), SAI1_FS_A (AF13), SPI3_MISO (AF6), USART1_RX (AF7) |
| G6 | VSS | питание | — |
| G7 | PG5 | ввод-вывод | LPUART1_CTS (AF8), SAI1_SD_B (AF13), SPI1_NSS (AF5) |
| G8 | PE2 | ввод-вывод | DEBUG_TRACED1 (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO2 (AF9) |
| G9 | PA12 | ввод-вывод | COMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3) |
| G10 | VSS | питание | — |
| G11 | VDD | питание | — |
| H1 | PA1 | ввод-вывод | ADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), SPI3_MISO (AF6), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7) |
| H2 | PA0 | ввод-вывод | ADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9) |
| H3 | VSS | питание | — |
| H4 | PD3 | ввод-вывод | SPI2_MISO (AF5), SPI2_SCK (AF3), TSC_G8_IO1 (AF9), USART2_CTS (AF7) |
| H5 | PD0 | ввод-вывод | SPI2_NSS (AF5), TSC_G8_IO3 (AF9) |
| H6 | VDDIO2 | питание | — |
| H7 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SPI1_RDY (AF5) |
| H8 | PE6 | ввод-вывод | SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM3_CH4 (AF2) |
| H9 | PA15(JTDI) | ввод-вывод | ADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| H10 | PD14 | ввод-вывод | DEBUG_TRACED3 (AF0), TIM4_CH3 (AF13) |
| H11 | PB3(JTDO/TRACESWO) | ввод-вывод | DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3) |
| J1 | PB9 | ввод-вывод | ADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI2_NSS (AF5), SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM4_CH4 (AF12), TSC_G2_IO3 (AF9) |
| J2 | VDD | питание | — |
| J3 | VSS | питание | — |
| J4 | PD1 | ввод-вывод | SPI2_SCK (AF5), TSC_G8_IO2 (AF9) |
| J5 | PD15 | ввод-вывод | ADC4_EXTI15, TIM4_CH4 (AF13), TSC_G8_IO4 (AF9) |
| J6 | PG13 | ввод-вывод | I2C1_SDA (AF4), SPI3_RDY (AF6), USART1_CK (AF7) |
| J7 | PG9 | ввод-вывод | SAI1_SCK_A (AF13), SPI3_SCK (AF6), USART1_TX (AF7) |
| J8 | PG3 | ввод-вывод | SAI1_FS_B (AF13), SPI1_MISO (AF5) |
| J9 | PE5 | ввод-вывод | SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2) |
| J10 | PB4(NJTRST) | ввод-вывод | DEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3) |
| J11 | VSS | питание | — |
| K1 | VDDUSB | питание | — |
| K2 | PD6 | служебный | USB_OTG_HS_DP |
| K3 | PB8 | ввод-вывод | COMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TIM4_CH3 (AF13), TSC_G2_IO4 (AF9), USART2_RX (AF3) |
| K4 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| K5 | PG15 | ввод-вывод | ADC4_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1) |
| K6 | PG11 | ввод-вывод | LPTIM1_IN2 (AF1), SAI1_MCLK_A (AF13), SPI3_MOSI (AF6), USART1_CTS (AF7) |
| K7 | PG8 | ввод-вывод | I2C3_SDA (AF4), LPUART1_RX (AF8) |
| K8 | PG2 | ввод-вывод | SAI1_SCK_B (AF13), SPI1_SCK (AF5) |
| K9 | PB7 | ввод-вывод | PWR_WKUP5, SAI1_SD_B (AF13), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), TIM4_CH2 (AF12), TSC_G5_IO2 (AF9) |
| K10 | PE4 | ввод-вывод | SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2) |
| K11 | VDD | питание | — |
| L1 | PD7 | служебный | USB_OTG_HS_DM |
| L2 | PD5 | ввод-вывод | SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| L3 | PD2 | ввод-вывод | TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| L4 | PC15-OSC32_OUT | ввод-вывод | ADC4_EXTI15, RCC_OSC32_OUT |
| L5 | PG14 | ввод-вывод | I2C1_SCL (AF4), LPTIM1_CH2 (AF1) |
| L6 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), SAI1_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| L7 | PG7 | ввод-вывод | I2C3_SCL (AF4), LPUART1_TX (AF8), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13) |
| L8 | PG4 | ввод-вывод | SAI1_MCLK_B (AF13), SPI1_MOSI (AF5) |
| L9 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9) |
| L10 | PB6 | ввод-вывод | PWR_WKUP3, SAI1_SCK_B (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM4_CH1 (AF12), TSC_G5_IO3 (AF9) |
| L11 | PB5 | ввод-вывод | LPUART1_TX (AF8), SAI1_D2 (AF3), SAI1_FS_B (AF13), TIM3_CH1 (AF2), TSC_G5_IO4 (AF9) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VDD | A6, C3, C11, G11, J2, K11 | питание цифровой части и линий ввода-вывода |
| VDD11 | A5 | — |
| VDDA | F1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDANA | B9 | — |
| VDDHPA | B7 | — |
| VDDIO2 | H6 | питание отдельной группы линий ввода-вывода |
| VDDRF | A9 | — |
| VDDRFPA | A7 | — |
| VDDSMPS | B1 | — |
| VDDUSB | K1 | питание приёмопередатчика USB |
| VLXSMPS | C1 | — |
| VSS | B6, C10, D3, G6, G10, H3, J3, J11 | общий провод (земля) |
| VSSA | E2 | общий провод аналоговой части |
| VSSRF | A10, B10, C7, C8 | — |
| VSSSMPS | C2 | — |
| NRST | B11 | сброс, активный уровень — низкий |
| PD6 | K2 | — |
| PD7 | L1 | — |
| RF | A11 | — |
| VREF+ | E1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32WBA65PGIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32WBA65PG | STM32WBA65PGIx | 1 МБ | 256 КБ |
Линейка STM32WBAx5, семейство STM32WBA, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA121 SMPS USB, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32WBA65PI | STM32WBAx5 | 121 из 121 | выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ; ОЗУ 256 и 512 КБ |
Частые вопросы
На каких выводах USART1 у STM32WBA65PG?
В корпусе UFBGA121 SMPS USB сигнал USART1_TX выведен на PB14 (шарик B3, AF7) или PB12 (шарик D4, AF7) или PG9 (шарик J7, AF7), USART1_RX — на PA8 (шарик D2, AF7) или PG10 (шарик G5, AF7).
Где у STM32WBA65PG выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (шарик D9, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик D7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32WBA65PG?
I2C1_SCL — PB2 (шарик D10, AF4) или PA15(JTDI) (шарик H9, AF4) или PG14 (шарик L5, AF4), I2C1_SDA — PB1 (шарик F11, AF4) или PB3(JTDO/TRACESWO) (шарик H11, AF4) или PG13 (шарик J6, AF4).
Сколько выводов ввода-вывода у STM32WBA65PG в корпусе UFBGA121 SMPS USB?
86 из 121. Ещё 30 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32WBACortex-M33 до 100 МГц с радио 2,4 ГГц: WBA52–WBA55 и WBA62–WBA65 — радио, SMPS, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
