STM32WL33C8 в корпусе VFQFPN48: распиновка

STM32WL33C8 — микроконтроллер STM32WL3 на ядре Cortex-M0+: 64 КБ флеш-памяти и 16 КБ ОЗУ. Корпус VFQFPN48 — 48 выводов, из них 32 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
64 КБ
ОЗУ
16 КБ
Корпус
VFQFPN48, 48 выводов
Линий ввода-вывода
32

Схема корпуса VFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WL33C8 в корпусе VFQFPN48, вид сверхуSTM32WL33C8VFQFPN48, вид сверхуPA2 — вывод 1: ADC1_VINM2, DEBUG_SWDIO, I2S3_MCK, LCD_SEG1, PWR_WKUP14, TIM16_CH1, TIM2_CH1, USART1_CK1PA2PA3 — вывод 2: ADC1_VINP2, DEBUG_SWCLK, I2S3_CK, LCD_SEG2, PWR_WKUP15, SPI3_SCK, TIM16_CH1N, TIM2_CH2, USART1_DE, USART1_RTS2PA3VDD_1 — вывод 33VDD_1PB3 — вывод 4: ADC1_VINP0, COMP1_INM, LCD_SEG8, LPUART1_TX, PWR_WKUP3, SPI1_MOSI, TIM2_CH4, USART1_CTS4PB3PB4 — вывод 5: ADC1_VINM3, DAC1_VCMBUFF, LCD_COM5, LCD_SEG13, LPUART1_TX, PWR_WKUP4, SPI3_MISO5PB4PB5 — вывод 6: ADC1_VINP3, I2S3_WS, LCD_COM6, LCD_SEG14, LPUART1_RX, PWR_WKUP5, SPI3_NSS6PB5PA0 — вывод 7: I2C1_SCL, LCD_COM4, LCD_SEG12, PWR_WKUP12, TIM2_CH3, USART1_CTS7PA0PA4 — вывод 8: COMP1_OUT, LPUART1_TX, RCC_LCO, TIM2_CH18PA4PA11 — вывод 9: I2S3_SD, LCD_SEG5, MRSUBG_RX_SEQUENCE, MRSUBG_TX_CLOCK, PWR_WKUP11, RCC_MCO, SPI3_MOSI9PA11PA10 — вывод 10: I2S3_MCK, LCD_SEG4, LPUART1_CTS, MRSUBG_TX_DATA, MRSUBG_TX_SEQUENCE, PWR_WKUP1010PA10PA9 — вывод 11: I2S3_WS, LCD_SEG3, PWR_WKUP9, RTC_OUT, SPI3_NSS, TIM2_CH4, USART1_TX11PA9PA8 — вывод 12: LCD_COM0, MRSUBG_RX_SEQUENCE, PWR_WKUP8, RTC_OUT, RTC_TAMP1, RTC_TS, SPI3_MISO, TIM2_CH3, USART1_RX12PA8PB6 — вывод 13: COMP1_OUT, I2C1_SCL, I2S3_CK, LCD_COM7, LCD_SEG15, LPUART1_TX, PWR_WKUP6, SPI3_SCK, TIM2_CH313PB6PA5 — вывод 14: LCD_SEG9, LPUART1_RX, RCC_MCO, TIM2_CH214PA5PA6 — вывод 15: I2C2_SCL, TIM2_CH1, USART1_CTS15PA6PA7 — вывод 16: I2C2_SDA, LPUART1_DE, LPUART1_RTS, PWR_WKUP7, TIM2_CH216PA7PB12 — вывод 17: LPUART1_CTS, RCC_LCO, RCC_OSC32_OUT, TIM2_CH3, USART1_DE, USART1_RTS17PB12PB13 — вывод 18: I2C2_SMBA, RCC_OSC32_IN, TIM2_CH418PB13PB14 — вывод 19: I2C1_SMBA, LCD_COM3, MRSUBG_TX_SEQUENCE, PWR_PVD_IN, RCC_MCO, TIM2_ETR, USART1_RX19PB14PB15 — вывод 20: COMP1_OUT, LCD_VLCD, USART1_TX20PB15VDD2 — вывод 2121VDD2RX_LPAWUR — вывод 2222RX_LPAWURRX — вывод 2323RXEXTGND — вывод 2424EXTGNDTX_HP — вывод 2525TX_HPTX — вывод 2626TXVDDRF — вывод 2727VDDRFOSCOUT — вывод 28: RCC_OSC_OUT28OSCOUTOSCIN — вывод 29: RCC_OSC_IN29OSCINPA1 — вывод 30: I2C1_SDA, LCD_SEG0, PWR_WKUP13, TIM16_BRK, TIM2_CH4, USART1_TX30PA1PB7 — вывод 31: I2C1_SDA, I2S3_SD, LCD_COM2, LPUART1_RX, PWR_WKUP7, RF_ACTIVITY, SPI3_MOSI, TIM2_ETR31PB7PB11 — вывод 32: I2C1_SCL, SPI1_SCK, TIM2_CH1, USART1_DE, USART1_RTS32PB11PB10 — вывод 33: I2C1_SDA, SPI1_NSS, TIM2_CH233PB10PB9 — вывод 34: LPUART1_CTS, SPI1_MOSI, USART1_TX34PB9PB8 — вывод 35: LPUART1_RX, SPI1_MISO, TIM2_CH4, USART1_CK35PB8NRST — вывод 3636NRSTVDDSD — вывод 3737VDDSDVLXSD — вывод 3838VLXSDVSSSD — вывод 3939VSSSDVFBSD — вывод 4040VFBSDVCAP — вывод 4141VCAPPA12 — вывод 42: DEBUG_SWDIO, I2C1_SMBA, SPI1_NSS, TIM2_CH142PA12PA13 — вывод 43: COMP1_INM, DAC1_OUT1, DEBUG_SWCLK, I2C2_SCL, LCD_SEG10, SPI1_SCK, TIM2_ETR43PA13PA14 — вывод 44: COMP1_INP, I2C2_SDA, LCD_SEG11, LCSC_LCB, SPI1_MISO44PA14PA15 — вывод 45: I2C2_SMBA, SPI1_MOSI, USART1_RX45PA15PB0 — вывод 46: ADC1_VINM1, COMP1_INM, LCD_COM1, LPUART1_DE, LPUART1_RTS, MRSUBG_ANTENNA_SWITCH, PWR_WKUP0, SPI1_NSS, TIM16_CH1, USART1_RX46PB0PB1 — вывод 47: ADC1_VINP1, COMP1_INP, DEBUG_SWDIO, LCD_SEG6, LCSC_LCA, MRSUBG_RX_DATA, PWR_WKUP1, SPI1_SCK, TIM16_CH1N, USART1_CK47PB1PB2 — вывод 48: ADC1_VINM0, COMP1_INP, DEBUG_SWCLK, LCD_SEG7, LCSC_LCT, MRSUBG_RX_CLOCK, PWR_WKUP2, SPI1_MISO, TIM16_BRK, USART1_DE, USART1_RTS48PB2
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

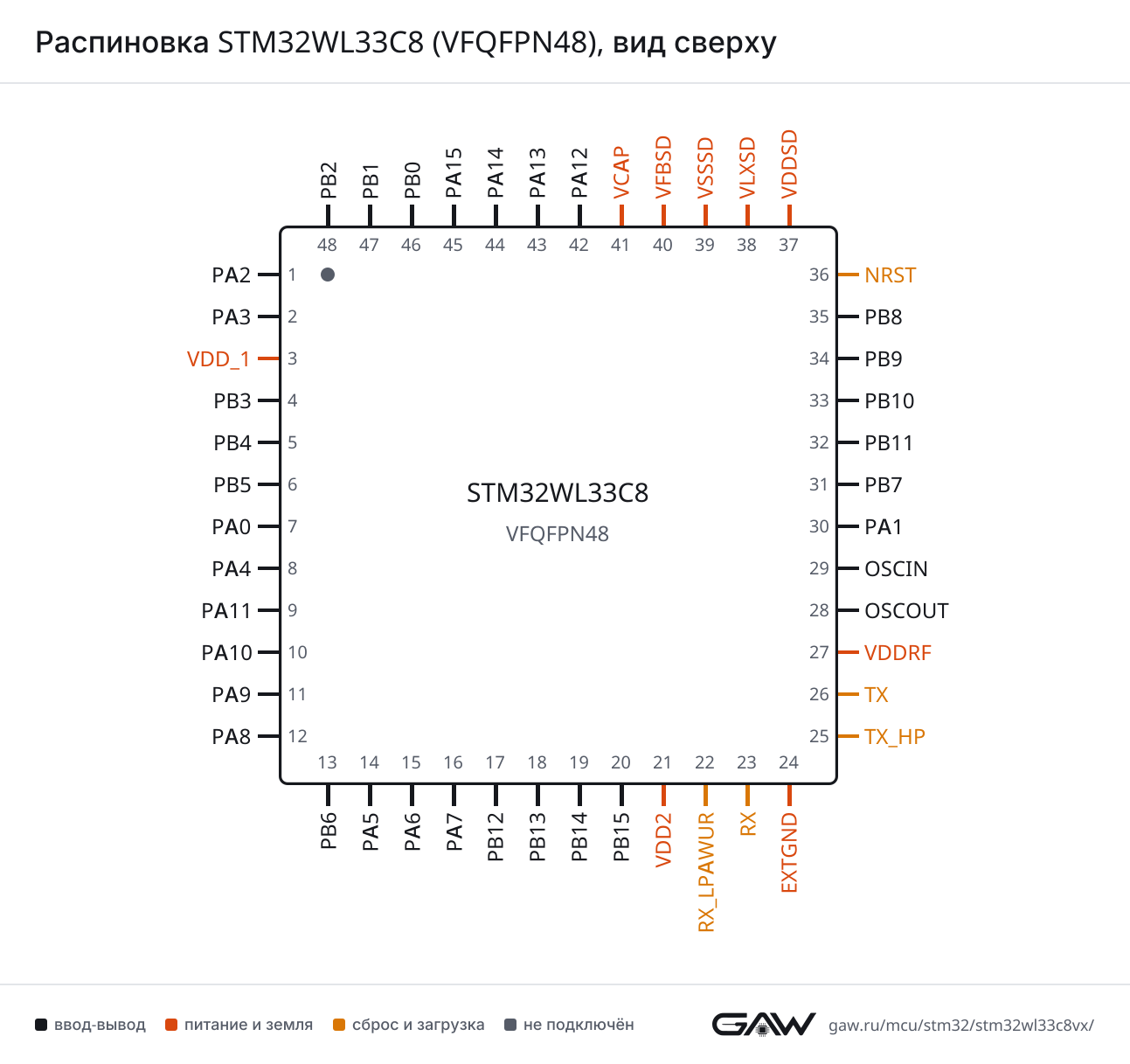

Распиновка STM32WL33C8 (VFQFPN48), вид сверхуРаспиновка VFQFPN48 картинкой
PNG, 1293 × 1217 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA2 (1, AF1), PB8 (35, AF0), PB1 (47, AF0)
CTSPB3 (4, AF0), PA0 (7, AF1), PA6 (15, AF1)
DEPA3 (2, AF1), PB12 (17, AF0), PB11 (32, AF1), PB2 (48, AF0)
RTSPA3 (2, AF1), PB12 (17, AF0), PB11 (32, AF1), PB2 (48, AF0)
RXPA8 (12, AF1), PB14 (19, AF1), PA15 (45, AF1), PB0 (46, AF0)
TXPA9 (11, AF1), PB15 (20, AF1), PA1 (30, AF1), PB9 (34, AF0)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA10 (10, AF1), PB12 (17, AF1), PB9 (34, AF1)
DEPA7 (16, AF1), PB0 (46, AF1)
RTSPA7 (16, AF1), PB0 (46, AF1)
RXPB5 (6, AF1), PA5 (14, AF1), PB7 (31, AF1), PB8 (35, AF1)
TXPB3 (4, AF1), PB4 (5, AF1), PA4 (8, AF1), PB6 (13, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB8 (35, AF3), PA14 (44, AF3), PB2 (48, AF3)
MOSIPB3 (4, AF3), PB9 (34, AF3), PA15 (45, AF3)
NSSPB10 (33, AF3), PA12 (42, AF3), PB0 (46, AF3)
SCKPB11 (32, AF3), PA13 (43, AF3), PB1 (47, AF3)
SPI3MISOPB4 (5, AF3), PA8 (12, AF3)
MOSIPA11 (9, AF3), PB7 (31, AF3)
NSSPB5 (6, AF3), PA9 (11, AF3)
SCKPA3 (2, AF3), PB6 (13, AF3)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S3CKPA3 (2, AF3), PB6 (13, AF3)
MCKPA2 (1, AF3), PA10 (10, AF3)
SDPA11 (9, AF3), PB7 (31, AF3)
WSPB5 (6, AF3), PA9 (11, AF3)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA0 (7, AF0), PB6 (13, AF0), PB11 (32, AF0)
SDAPA1 (30, AF0), PB7 (31, AF0), PB10 (33, AF0)
SMBAPB14 (19, AF0), PA12 (42, AF0)
I2C2SCLPA6 (15, AF0), PA13 (43, AF0)
SDAPA7 (16, AF0), PA14 (44, AF0)
SMBAPB13 (18, AF0), PA15 (45, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1VINM0PB2 (48)
VINM1PB0 (46)
VINM2PA2 (1)
VINM3PB4 (5)
VINP0PB3 (4)
VINP1PB1 (47)
VINP2PA3 (2)
VINP3PB5 (6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1OUT1PA13 (43)
VCMBUFFPB4 (5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB3 (4), PA13 (43), PB0 (46)
INPPA14 (44), PB1 (47), PB2 (48)
OUTPA4 (8, AF2), PB6 (13, AF2), PB15 (20, AF2)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA2 (1, AF4), PA4 (8, AF4), PA6 (15, AF4), PB11 (32, AF4), PA12 (42, AF4)
CH2PA3 (2, AF4), PA5 (14, AF4), PA7 (16, AF4), PB10 (33, AF4)
CH3PA0 (7, AF4), PA8 (12, AF4), PB6 (13, AF4), PB12 (17, AF4)
CH4PB3 (4, AF4), PA9 (11, AF4), PB13 (18, AF4), PA1 (30, AF4), PB8 (35, AF4)
ETRPB14 (19, AF4), PB7 (31, AF4), PA13 (43, AF4)
TIM16BRKPA1 (30, AF2), PB2 (48, AF2)
CH1PA2 (1, AF2), PB0 (46, AF2)
CH1NPA3 (2, AF2), PB1 (47, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPA9 (11), PA8 (12)
TSPA8 (12, AF0)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (12, AF6)
COM1PB0 (46, AF6)
COM2PB7 (31, AF6)
COM3PB14 (19, AF6)
COM4PA0 (7, AF6)
COM5PB4 (5, AF6)
COM6PB5 (6, AF6)
COM7PB6 (13, AF6)
SEG0PA1 (30, AF6)
SEG1PA2 (1, AF6)
SEG2PA3 (2, AF6)
SEG3PA9 (11, AF6)
SEG4PA10 (10, AF6)
SEG5PA11 (9, AF6)
SEG6PB1 (47, AF6)
SEG7PB2 (48, AF6)
SEG8PB3 (4, AF6)
SEG9PA5 (14, AF6)
SEG10PA13 (43, AF6)
SEG11PA14 (44, AF6)
SEG12PA0 (7, AF6)
SEG13PB4 (5, AF6)
SEG14PB5 (6, AF6)
SEG15PB6 (13, AF6)
VLCDPB15 (20, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA3 (2, AF0), PA13 (43, AF1), PB2 (48, AF1)
SWDIOPA2 (1, AF0), PA12 (42, AF1), PB1 (47, AF1)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA11 (9, AF0), PA5 (14, AF0), PB14 (19, AF3)
OSC_INOSCIN (29)
OSC_OUTOSCOUT (28)
OSC32_INPB13 (18)
OSC32_OUTPB12 (17)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP0PB0 (46)
PWR_WKUP1PB1 (47)
PWR_WKUP2PB2 (48)
PWR_WKUP3PB3 (4)
PWR_WKUP4PB4 (5)
PWR_WKUP5PB5 (6)
PWR_WKUP6PB6 (13)
PWR_WKUP7PA7 (16), PB7 (31)
PWR_WKUP8PA8 (12)
PWR_WKUP9PA9 (11)
PWR_WKUP10PA10 (10)
PWR_WKUP11PA11 (9)
PWR_WKUP12PA0 (7)
PWR_WKUP13PA1 (30)
PWR_WKUP14PA2 (1)
PWR_WKUP15PA3 (2)
RTC_TAMP1PA8 (12, AF0)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 48 выводов корпуса VFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PA2ввод-выводADC1_VINM2, DEBUG_SWDIO (AF0), I2S3_MCK (AF3), LCD_SEG1 (AF6), PWR_WKUP14, TIM16_CH1 (AF2), TIM2_CH1 (AF4), USART1_CK (AF1)
2PA3ввод-выводADC1_VINP2, DEBUG_SWCLK (AF0), I2S3_CK (AF3), LCD_SEG2 (AF6), PWR_WKUP15, SPI3_SCK (AF3), TIM16_CH1N (AF2), TIM2_CH2 (AF4), USART1_DE (AF1), USART1_RTS (AF1)
3VDD_1питание—
4PB3ввод-выводADC1_VINP0, COMP1_INM, LCD_SEG8 (AF6), LPUART1_TX (AF1), PWR_WKUP3, SPI1_MOSI (AF3), TIM2_CH4 (AF4), USART1_CTS (AF0)
5PB4ввод-выводADC1_VINM3, DAC1_VCMBUFF, LCD_COM5 (AF6), LCD_SEG13 (AF6), LPUART1_TX (AF1), PWR_WKUP4, SPI3_MISO (AF3)
6PB5ввод-выводADC1_VINP3, I2S3_WS (AF3), LCD_COM6 (AF6), LCD_SEG14 (AF6), LPUART1_RX (AF1), PWR_WKUP5, SPI3_NSS (AF3)
7PA0ввод-выводI2C1_SCL (AF0), LCD_COM4 (AF6), LCD_SEG12 (AF6), PWR_WKUP12, TIM2_CH3 (AF4), USART1_CTS (AF1)
8PA4ввод-выводCOMP1_OUT (AF2), LPUART1_TX (AF1), RCC_LCO (AF0), TIM2_CH1 (AF4)
9PA11ввод-выводI2S3_SD (AF3), LCD_SEG5 (AF6), MRSUBG_RX_SEQUENCE (AF2), MRSUBG_TX_CLOCK (AF4), PWR_WKUP11, RCC_MCO (AF0), SPI3_MOSI (AF3)
10PA10ввод-выводI2S3_MCK (AF3), LCD_SEG4 (AF6), LPUART1_CTS (AF1), MRSUBG_TX_DATA (AF4), MRSUBG_TX_SEQUENCE (AF2), PWR_WKUP10
11PA9ввод-выводI2S3_WS (AF3), LCD_SEG3 (AF6), PWR_WKUP9, RTC_OUT, SPI3_NSS (AF3), TIM2_CH4 (AF4), USART1_TX (AF1)
12PA8ввод-выводLCD_COM0 (AF6), MRSUBG_RX_SEQUENCE (AF2), PWR_WKUP8, RTC_OUT, RTC_TAMP1 (AF0), RTC_TS (AF0), SPI3_MISO (AF3), TIM2_CH3 (AF4), USART1_RX (AF1)
13PB6ввод-выводCOMP1_OUT (AF2), I2C1_SCL (AF0), I2S3_CK (AF3), LCD_COM7 (AF6), LCD_SEG15 (AF6), LPUART1_TX (AF1), PWR_WKUP6, SPI3_SCK (AF3), TIM2_CH3 (AF4)
14PA5ввод-выводLCD_SEG9 (AF6), LPUART1_RX (AF1), RCC_MCO (AF0), TIM2_CH2 (AF4)
15PA6ввод-выводI2C2_SCL (AF0), TIM2_CH1 (AF4), USART1_CTS (AF1)
16PA7ввод-выводI2C2_SDA (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), PWR_WKUP7, TIM2_CH2 (AF4)
17PB12ввод-выводLPUART1_CTS (AF1), RCC_LCO (AF2), RCC_OSC32_OUT, TIM2_CH3 (AF4), USART1_DE (AF0), USART1_RTS (AF0)
18PB13ввод-выводI2C2_SMBA (AF0), RCC_OSC32_IN, TIM2_CH4 (AF4)
19PB14ввод-выводI2C1_SMBA (AF0), LCD_COM3 (AF6), MRSUBG_TX_SEQUENCE (AF2), PWR_PVD_IN, RCC_MCO (AF3), TIM2_ETR (AF4), USART1_RX (AF1)
20PB15ввод-выводCOMP1_OUT (AF2), LCD_VLCD (AF6), USART1_TX (AF1)
21VDD2питание—
22RX_LPAWURсброс—
23RXсброс—
24EXTGNDпитание—
25TX_HPсброс—
26TXсброс—
27VDDRFпитание—
28OSCOUTслужебныйRCC_OSC_OUT
29OSCINслужебныйRCC_OSC_IN
30PA1ввод-выводI2C1_SDA (AF0), LCD_SEG0 (AF6), PWR_WKUP13, TIM16_BRK (AF2), TIM2_CH4 (AF4), USART1_TX (AF1)
31PB7ввод-выводI2C1_SDA (AF0), I2S3_SD (AF3), LCD_COM2 (AF6), LPUART1_RX (AF1), PWR_WKUP7, RF_ACTIVITY (AF2), SPI3_MOSI (AF3), TIM2_ETR (AF4)
32PB11ввод-выводI2C1_SCL (AF0), SPI1_SCK (AF3), TIM2_CH1 (AF4), USART1_DE (AF1), USART1_RTS (AF1)
33PB10ввод-выводI2C1_SDA (AF0), SPI1_NSS (AF3), TIM2_CH2 (AF4)
34PB9ввод-выводLPUART1_CTS (AF1), SPI1_MOSI (AF3), USART1_TX (AF0)
35PB8ввод-выводLPUART1_RX (AF1), SPI1_MISO (AF3), TIM2_CH4 (AF4), USART1_CK (AF0)
36NRSTсброс—
37VDDSDпитание—
38VLXSDпитание—
39VSSSDпитание—
40VFBSDпитание—
41VCAPпитание—
42PA12ввод-выводDEBUG_SWDIO (AF1), I2C1_SMBA (AF0), SPI1_NSS (AF3), TIM2_CH1 (AF4)
43PA13ввод-выводCOMP1_INM, DAC1_OUT1, DEBUG_SWCLK (AF1), I2C2_SCL (AF0), LCD_SEG10 (AF6), SPI1_SCK (AF3), TIM2_ETR (AF4)
44PA14ввод-выводCOMP1_INP, I2C2_SDA (AF0), LCD_SEG11 (AF6), LCSC_LCB, SPI1_MISO (AF3)
45PA15ввод-выводI2C2_SMBA (AF0), SPI1_MOSI (AF3), USART1_RX (AF1)
46PB0ввод-выводADC1_VINM1, COMP1_INM, LCD_COM1 (AF6), LPUART1_DE (AF1), LPUART1_RTS (AF1), MRSUBG_ANTENNA_SWITCH (AF4), PWR_WKUP0, SPI1_NSS (AF3), TIM16_CH1 (AF2), USART1_RX (AF0)
47PB1ввод-выводADC1_VINP1, COMP1_INP, DEBUG_SWDIO (AF1), LCD_SEG6 (AF6), LCSC_LCA, MRSUBG_RX_DATA (AF4), PWR_WKUP1, SPI1_SCK (AF3), TIM16_CH1N (AF2), USART1_CK (AF0)
48PB2ввод-выводADC1_VINM0, COMP1_INP, DEBUG_SWCLK (AF1), LCD_SEG7 (AF6), LCSC_LCT, MRSUBG_RX_CLOCK (AF4), PWR_WKUP2, SPI1_MISO (AF3), TIM16_BRK (AF2), USART1_DE (AF0), USART1_RTS (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
EXTGND24—
VCAP41вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD3питание цифровой части и линий ввода-вывода
VDD221—
VDDRF27—
VDDSD37—
VFBSD40—
VLXSD38—
VSSSD39—
NRST36сброс, активный уровень — низкий
RX23—
RX_LPAWUR22—
TX26—
TX_HP25—
OSCIN29—
OSCOUT28—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WL33C8Vx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WL33C8STM32WL33C8Vx64 КБ16 КБ

Линейка STM32WLx3, семейство STM32WL3, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WL33CBSTM32WLx348 из 48выводы совпадают полностьюфлеш-память до 64 и 128 КБ; ОЗУ 16 и 32 КБ
STM32WL33CCSTM32WLx348 из 48выводы совпадают полностьюфлеш-память до 64 и 256 КБ; ОЗУ 16 и 32 КБ
STM32WL31C8STM32WLx148 из 48выводы совпадают полностьютолько у этого: COMP1, DAC1, I2C2, I2S3, LCD; ОЗУ 16 и 8 КБ
STM32WL31CBSTM32WLx148 из 48выводы совпадают полностьютолько у этого: COMP1, DAC1, I2C2, I2S3, LCD; флеш-память до 64 и 128 КБ

Частые вопросы

На каких выводах USART1 у STM32WL33C8?

В корпусе VFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 11, AF1) или PB15 (вывод 20, AF1) или PA1 (вывод 30, AF1) или PB9 (вывод 34, AF0), USART1_RX — на PA8 (вывод 12, AF1) или PB14 (вывод 19, AF1) или PA15 (вывод 45, AF1) или PB0 (вывод 46, AF0).

Где у STM32WL33C8 выводы SWD для программатора?

SWDIO — PA2 (вывод 1, AF0) или PA12 (вывод 42, AF1) или PB1 (вывод 47, AF1), SWCLK — PA3 (вывод 2, AF0) или PA13 (вывод 43, AF1) или PB2 (вывод 48, AF1). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WL33C8?

I2C1_SCL — PA0 (вывод 7, AF0) или PB6 (вывод 13, AF0) или PB11 (вывод 32, AF0), I2C1_SDA — PA1 (вывод 30, AF0) или PB7 (вывод 31, AF0) или PB10 (вывод 33, AF0).

Сколько выводов ввода-вывода у STM32WL33C8 в корпусе VFQFPN48?

32 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 7 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
