STM32WLE4JB в корпусе UFBGA73: распиновка

STM32WLE4JB — микроконтроллер STM32WL на ядре Cortex-M4 с частотой до 48 МГц: 128 КБ флеш-памяти и 48 КБ ОЗУ. Корпус UFBGA73 — 73 шарика, из них 43 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 48 МГц
Флеш-память
128 КБ
ОЗУ
48 КБ
Корпус
UFBGA73, 73 шарика
Линий ввода-вывода
43
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA73

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WLE4JB в корпусе UFBGA73, вид сверхуABCDEFGHJ123456789VSSSMPS — шарик A1VSSSMPSVDDSMPS — шарик A2VDDSMPSPA14 — шарик A4: ADC_IN10, DEBUG_JTCK-SWCLK, I2C1_SMBA, LPTIM1_OUTPA14VDDA — шарик A5VDDAVDD — шарик A7VDDVBAT — шарик A8VBATPA12 — шарик A9: ADC_IN8, DEBUG_RF-BUSY, I2C2_SCL, LPTIM3_IN1, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTSPA12VLXSMPS — шарик B1VLXSMPSVFBSMPS — шарик B2VFBSMPSPA15 — шарик B3: ADC_IN11, COMP1_INM, COMP2_INP, DEBUG_JTDI, I2C2_SDA, SPI1_NSS, TIM2_CH1, TIM2_ETRPA15PB15 — шарик B4: I2C2_SCL, I2S2_SD, SPI2_MOSI, TIM1_CH3NPB15VREF+ — шарик B5: VREFBUF_OUTVREF+PC14-OSC32_IN — шарик B6: RCC_OSC32_INPC14VSS — шарик B7VSSPA13 — шарик B8: ADC_IN9, DEBUG_JTMS-SWDIO, I2C2_SMBA, IR_OUTPA13PA11 — шарик B9: ADC_EXTI11, ADC_IN7, COMP1_INM, COMP2_INM, DEBUG_RF-NRESET, I2C2_SDA, LPTIM3_ETR, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSSPA11PB3 — шарик C1: ADC_IN2, COMP1_INM, COMP2_INM, DEBUG_JTDO-SWO, DEBUG_RF-DTB1, PWR_WKUP3, RTC_TAMP_IN3, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PB4 — шарик C2: ADC_IN3, COMP1_INP, COMP2_INP, DEBUG_JTRST, DEBUG_RF-LDORDY, I2C3_SDA, SPI1_MISO, TIM17_BKIN, USART1_CTS, USART1_NSSPB4PB7 — шарик C3: I2C1_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM1_BKIN, USART1_RXPB7PB9 — шарик C4: DAC_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM1_CH3NPB9PC15-OSC32_OUT — шарик C5: RCC_OSC32_OUTPC15PB14 — шарик C6: ADC_IN1, I2C3_SDA, I2S2_MCK, SPI2_MISO, TIM1_CH2NPB14PC13 — шарик C7: PWR_WKUP2, RTC_OUT1, RTC_TAMP_IN1, RTC_TSPC13PA10 — шарик C8: ADC_IN6, COMP1_INM, COMP2_INM, DAC_OUT1, DEBUG_RF-HSE32RDY, I2C1_SDA, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PB5 — шарик D2: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM16_BKIN, USART1_CKPB5PB8 — шарик D3: I2C1_SCL, TIM16_CH1, TIM1_CH2NPB8PC2 — шарик D4: LPTIM1_IN2, SPI2_MISOPC2PC3 — шарик D5: I2S2_SD, LPTIM1_ETR, LPTIM2_ETR, SPI2_MOSIPC3PA0 — шарик D6: COMP1_OUT, DEBUG_PWR-REGLP1S, I2C3_SMBA, I2S_CKIN, PWR_WKUP1, RTC_TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART2_NSSPA0PB13 — шарик D7: ADC_IN0, I2C3_SCL, I2S2_CK, LPUART1_CTS, SPI2_SCK, TIM1_CH1NPB13PB2 — шарик D8: ADC_IN4, COMP1_INP, COMP2_INM, DEBUG_RF-SMPSRDY, I2C3_SMBA, LPTIM1_OUT, SPI1_NSSPB2VSS — шарик D9VSSPB6 — шарик E1: I2C1_SCL, LPTIM1_ETR, TIM16_CH1N, USART1_TXPB6VDD — шарик E2VDDVSS — шарик E3VSSPC5 — шарик E4PC5PA9 — шарик E5: DAC_EXTI9, I2C1_SCL, I2S2_CK, I2S2_WS, SPI2_NSS, SPI2_SCK, TIM1_CH2, USART1_TXPA9PB12 — шарик E6: I2C3_SMBA, I2S2_WS, LPUART1_RTS, SPI2_NSS, TIM1_BKINPB12PB1 — шарик E7: ADC_IN5, COMP2_INP, LPTIM2_IN1, LPUART1_DE, LPUART1_RTSPB1VDDRF — шарик E8VDDRFVDD — шарик E9VDDPC1 — шарик F1: I2C3_SDA, I2S2_SD, LPTIM1_OUT, LPUART1_TX, SPI2_MOSIPC1PC0 — шарик F2: I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0PC4 — шарик F3PC4PA6 — шарик F4: DEBUG_SUBGHZSPI-MISOOUT, I2C2_SMBA, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKINPA6NRST — шарик F5NRSTPB0-VDD_TCXO — шарик F6: COMP1_OUT, VDDTCXOPB0VDDRF1V55 — шарик F7VDDRF1V55OSC_OUT — шарик F8: RCC_OSC_OUTOSCOUTPC6 — шарик G2: I2S2_MCKPC6PA1 — шарик G3: DEBUG_PWR-REGLP2S, I2C1_SMBA, LPTIM3_OUT, LPUART1_RTS, SPI1_SCK, TIM2_CH2, USART2_DE, USART2_RTSPA1PB11 — шарик G4: ADC_EXTI11, COMP2_OUT, I2C3_SDA, LPUART1_TX, TIM2_CH4PB11VSS — шарик G5VSSVSSRF — шарик G6VSSRFVSSRF — шарик G7VSSRFVSSRF — шарик G8VSSRFOSC_IN — шарик G9: RCC_OSC_INOSC_INPA3 — шарик H1: I2S2_MCK, LPUART1_RX, TIM2_CH4, USART2_RXPA3PA2 — шарик H2: COMP2_OUT, DEBUG_PWR-LDORDY, LPUART1_TX, RCC_LSCO, TIM2_CH3, USART2_TXPA2PA7 — шарик H3: COMP2_OUT, DEBUG_SUBGHZSPI-MOSIOUT, I2C3_SCL, SPI1_MOSI, TIM17_CH1, TIM1_CH1NPA7PB10 — шарик H4: COMP1_OUT, I2C3_SCL, I2S2_CK, LPUART1_RX, SPI2_SCK, TIM2_CH3PB10VDD — шарик H5VDDVSSRF — шарик H6VSSRFRFI_N — шарик H7RFI_NVDDPA — шарик H8VDDPAVR_PA — шарик H9VR_PAPA4 — шарик J1: DEBUG_SUBGHZSPI-NSSOUT, LPTIM1_OUT, LPTIM2_OUT, RTC_OUT2, SPI1_NSS, USART2_CKPA4PA5 — шарик J2: DEBUG_SUBGHZSPI-SCKOUT, LPTIM2_ETR, SPI1_SCK, SPI2_MISO, TIM2_CH1, TIM2_ETRPA5PA8 — шарик J3: I2S2_CK, LPTIM2_OUT, RCC_MCO, SPI2_SCK, TIM1_CH1, USART1_CKPA8PH3-BOOT0 — шарик J5PH3RFI_P — шарик J6RFI_PRFO_LP — шарик J8RFO_LPRFO_HP — шарик J9RFO_HPUFBGA73, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

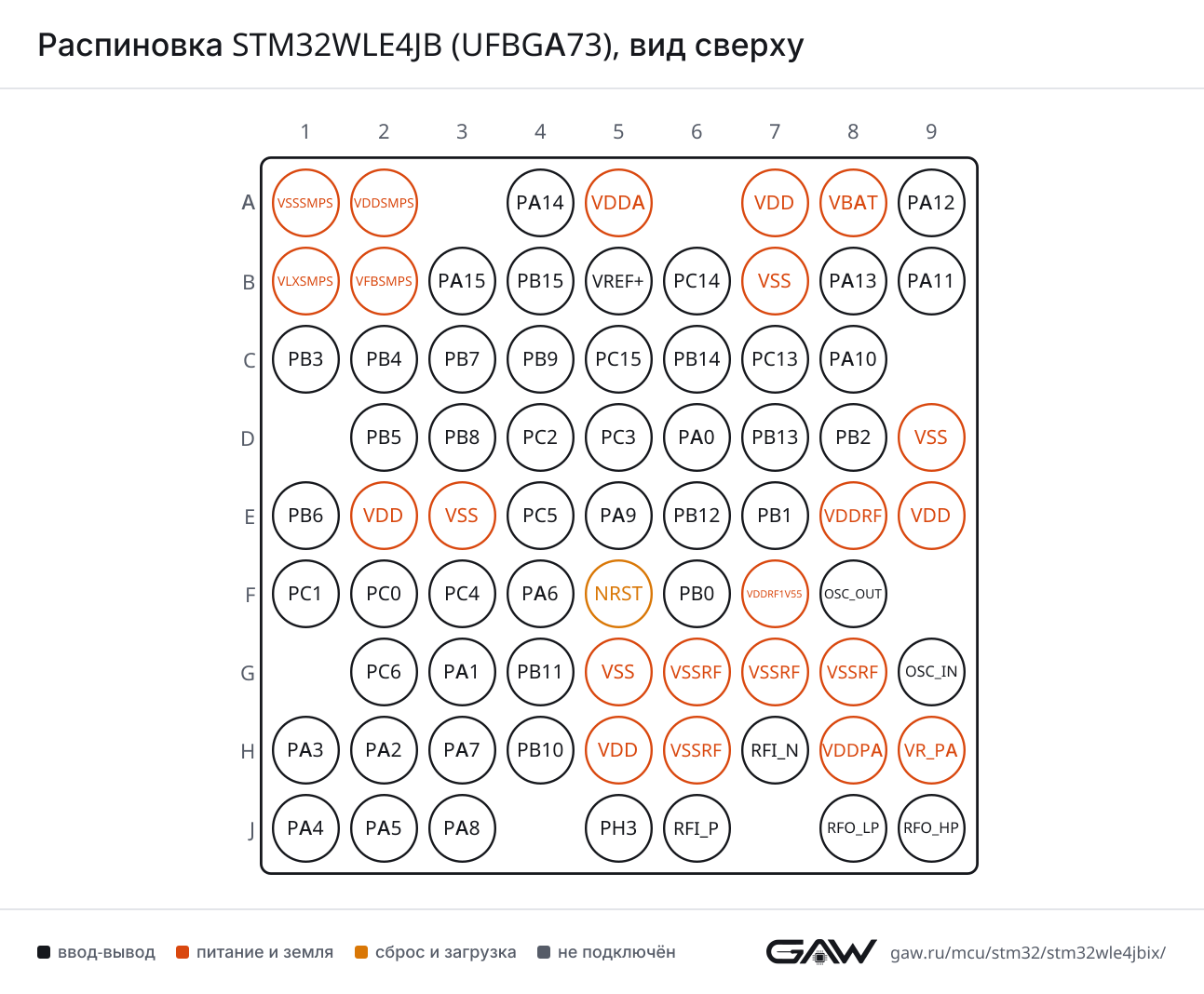

Распиновка STM32WLE4JB (UFBGA73), вид сверхуРаспиновка UFBGA73 картинкой
PNG, 1293 × 1068 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (D2, AF7), PA8 (J3, AF7)
CTSPA11 (B9, AF7), PB4 (C2, AF7)
DEPA12 (A9, AF7), PB3 (C1, AF7)
NSSPA11 (B9, AF7), PB4 (C2, AF7)
RTSPA12 (A9, AF7), PB3 (C1, AF7)
RXPB7 (C3, AF7), PA10 (C8, AF7)
TXPB6 (E1, AF7), PA9 (E5, AF7)
USART2CKPA4 (J1, AF7)
CTSPA0 (D6, AF7)
DEPA1 (G3, AF7)
NSSPA0 (D6, AF7)
RTSPA1 (G3, AF7)
RXPA3 (H1, AF7)
TXPA2 (H2, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (D7, AF8), PA6 (F4, AF8)
DEPB1 (E7, AF8)
RTSPB12 (E6, AF8), PB1 (E7, AF8), PA1 (G3, AF8)
RXPC0 (F2, AF8), PA3 (H1, AF8), PB10 (H4, AF8)
TXPC1 (F1, AF8), PB11 (G4, AF8), PA2 (H2, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (B9, AF5), PB4 (C2, AF5), PA6 (F4, AF5)
MOSIPA12 (A9, AF5), PB5 (D2, AF5), PA7 (H3, AF5)
NSSPA15 (B3, AF5), PB2 (D8, AF5), PA4 (J1, AF5)
SCKPB3 (C1, AF5), PA1 (G3, AF5), PA5 (J2, AF5)
SPI2MISOPB14 (C6, AF5), PC2 (D4, AF5), PA5 (J2, AF3)
MOSIPB15 (B4, AF5), PA10 (C8, AF5), PC3 (D5, AF5), PC1 (F1, AF3)
NSSPB9 (C4, AF5), PA9 (E5, AF3), PB12 (E6, AF5)
SCKPB13 (D7, AF5), PA9 (E5, AF5), PB10 (H4, AF5), PA8 (J3, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA0 (D6, AF5)
I2S2CKPB13 (D7, AF5), PA9 (E5, AF5), PB10 (H4, AF5), PA8 (J3, AF5)
MCKPB14 (C6, AF3), PC6 (G2, AF5), PA3 (H1, AF5)
SDPB15 (B4, AF5), PA10 (C8, AF5), PC3 (D5, AF5), PC1 (F1, AF3)
WSPB9 (C4, AF5), PA9 (E5, AF3), PB12 (E6, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (D3, AF4), PB6 (E1, AF4), PA9 (E5, AF4)
SDAPB7 (C3, AF4), PB9 (C4, AF4), PA10 (C8, AF4)
SMBAPA14 (A4, AF4), PB5 (D2, AF4), PA1 (G3, AF4)
I2C2SCLPA12 (A9, AF4), PB15 (B4, AF4)
SDAPA15 (B3, AF4), PA11 (B9, AF4)
SMBAPA13 (B8, AF4), PA6 (F4, AF4)
I2C3SCLPB13 (D7, AF4), PC0 (F2, AF4), PA7 (H3, AF4), PB10 (H4, AF4)
SDAPB4 (C2, AF4), PB14 (C6, AF4), PC1 (F1, AF4), PB11 (G4, AF4)
SMBAPA0 (D6, AF4), PB2 (D8, AF4), PB12 (E6, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (B9), PB11 (G4)
IN0PB13 (D7)
IN1PB14 (C6)
IN2PB3 (C1)
IN3PB4 (C2)
IN4PB2 (D8)
IN5PB1 (E7)
IN6PA10 (C8)
IN7PA11 (B9)
IN8PA12 (A9)
IN9PA13 (B8)
IN10PA14 (A4)
IN11PA15 (B3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (C4), PA9 (E5)
OUT1PA10 (C8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA15 (B3), PA11 (B9), PB3 (C1), PA10 (C8)
INPPB4 (C2), PB2 (D8)
OUTPA0 (D6, AF12), PB0-VDD_TCXO (F6, AF12), PB10 (H4, AF12)
COMP2INMPA11 (B9), PB3 (C1), PA10 (C8), PB2 (D8)
INPPA15 (B3), PB4 (C2), PB1 (E7)
OUTPB5 (D2, AF12), PB11 (G4, AF12), PA2 (H2, AF12), PA7 (H3, AF12)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (B5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB7 (C3, AF3), PB12 (E6, AF3), PA6 (F4, AF12)
BKIN2PA11 (B9, AF12)
CH1PA8 (J3, AF1)
CH1NPB13 (D7, AF1), PA7 (H3, AF1)
CH2PA9 (E5, AF1)
CH2NPB14 (C6, AF1), PB8 (D3, AF1)
CH3PA10 (C8, AF1)
CH3NPB15 (B4, AF1), PB9 (C4, AF1)
CH4PA11 (B9, AF1)
ETRPA12 (A9, AF1)
TIM2CH1PA15 (B3, AF1), PA0 (D6, AF1), PA5 (J2, AF1)
CH2PB3 (C1, AF1), PA1 (G3, AF1)
CH3PA2 (H2, AF1), PB10 (H4, AF1)
CH4PB11 (G4, AF1), PA3 (H1, AF1)
ETRPA15 (B3, AF2), PA0 (D6, AF14), PA5 (J2, AF2)
TIM16BKINPB5 (D2, AF14)
CH1PB8 (D3, AF14), PA6 (F4, AF14)
CH1NPB6 (E1, AF14)
TIM17BKINPB4 (C2, AF14), PA10 (C8, AF14)
CH1PB9 (C4, AF14), PA7 (H3, AF14)
CH1NPB7 (C3, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (D5, AF1), PB6 (E1, AF1)
IN1PB5 (D2, AF1), PC0 (F2, AF1)
IN2PB7 (C3, AF1), PC2 (D4, AF1)
OUTPA14 (A4, AF1), PB2 (D8, AF1), PC1 (F1, AF1), PA4 (J1, AF1)
LPTIM2ETRPC3 (D5, AF14), PA5 (J2, AF14)
IN1PB1 (E7, AF14), PC0 (F2, AF14)
OUTPA4 (J1, AF14), PA8 (J3, AF14)
LPTIM3ETRPA11 (B9, AF3)
IN1PA12 (A9, AF3)
OUTPA1 (G3, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C7)
OUT2PA4 (J1)
REFINPA10 (C8, AF0)
TSPC13 (C7)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A4, AF0)
JTDIPA15 (B3, AF0)
JTDO-SWOPB3 (C1, AF0)
JTMS-SWDIOPA13 (B8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (H2, AF0)
MCOPA8 (J3, AF0)
OSC_INOSC_IN (G9)
OSC_OUTOSC_OUT (F8)
OSC32_INPC14-OSC32_IN (B6)
OSC32_OUTPC15-OSC32_OUT (C5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (D6)
PWR_WKUP2PC13 (C7)
PWR_WKUP3PB3 (C1)
RTC_TAMP_IN1PC13 (C7)
RTC_TAMP_IN2PA0 (D6)
RTC_TAMP_IN3PB3 (C1)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 73 шарика корпуса UFBGA73 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSSMPSпитание—
A2VDDSMPSпитание—
A4PA14ввод-выводADC_IN10, DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), LPTIM1_OUT (AF1)
A5VDDAпитание—
A7VDDпитание—
A8VBATпитание—
A9PA12ввод-выводADC_IN8, DEBUG_RF-BUSY (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF3), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B1VLXSMPSпитание—
B2VFBSMPSпитание—
B3PA15ввод-выводADC_IN11, COMP1_INM, COMP2_INP, DEBUG_JTDI (AF0), I2C2_SDA (AF4), SPI1_NSS (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
B4PB15ввод-выводI2C2_SCL (AF4), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
B5VREF+служебныйVREFBUF_OUT
B6PC14-OSC32_INввод-выводRCC_OSC32_IN
B7VSSпитание—
B8PA13ввод-выводADC_IN9, DEBUG_JTMS-SWDIO (AF0), I2C2_SMBA (AF4), IR_OUT (AF8)
B9PA11ввод-выводADC_EXTI11, ADC_IN7, COMP1_INM, COMP2_INM, DEBUG_RF-NRESET (AF13), I2C2_SDA (AF4), LPTIM3_ETR (AF3), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7)
C1PB3ввод-выводADC_IN2, COMP1_INM, COMP2_INM, DEBUG_JTDO-SWO (AF0), DEBUG_RF-DTB1 (AF13), PWR_WKUP3, RTC_TAMP_IN3, SPI1_SCK (AF5), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
C2PB4ввод-выводADC_IN3, COMP1_INP, COMP2_INP, DEBUG_JTRST, DEBUG_RF-LDORDY (AF13), I2C3_SDA (AF4), SPI1_MISO (AF5), TIM17_BKIN (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
C3PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM1_BKIN (AF3), USART1_RX (AF7)
C4PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), IR_OUT (AF8), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM1_CH3N (AF1)
C5PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
C6PB14ввод-выводADC_IN1, I2C3_SDA (AF4), I2S2_MCK (AF3), SPI2_MISO (AF5), TIM1_CH2N (AF1)
C7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TAMP_IN1, RTC_TS
C8PA10ввод-выводADC_IN6, COMP1_INM, COMP2_INM, DAC_OUT1, DEBUG_RF-HSE32RDY (AF13), I2C1_SDA (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
D2PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TIM16_BKIN (AF14), USART1_CK (AF7)
D3PB8ввод-выводI2C1_SCL (AF4), TIM16_CH1 (AF14), TIM1_CH2N (AF1)
D4PC2ввод-выводLPTIM1_IN2 (AF1), SPI2_MISO (AF5)
D5PC3ввод-выводI2S2_SD (AF5), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SPI2_MOSI (AF5)
D6PA0ввод-выводCOMP1_OUT (AF12), DEBUG_PWR-REGLP1S (AF13), I2C3_SMBA (AF4), I2S_CKIN (AF5), PWR_WKUP1, RTC_TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7), USART2_NSS (AF7)
D7PB13ввод-выводADC_IN0, I2C3_SCL (AF4), I2S2_CK (AF5), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM1_CH1N (AF1)
D8PB2ввод-выводADC_IN4, COMP1_INP, COMP2_INM, DEBUG_RF-SMPSRDY (AF13), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), SPI1_NSS (AF5)
D9VSSпитание—
E1PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), TIM16_CH1N (AF14), USART1_TX (AF7)
E2VDDпитание—
E3VSSпитание—
E4PC5ввод-вывод—
E5PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF4), I2S2_CK (AF5), I2S2_WS (AF3), SPI2_NSS (AF3), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
E6PB12ввод-выводI2C3_SMBA (AF4), I2S2_WS (AF5), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM1_BKIN (AF3)
E7PB1ввод-выводADC_IN5, COMP2_INP, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8)
E8VDDRFпитание—
E9VDDпитание—
F1PC1ввод-выводI2C3_SDA (AF4), I2S2_SD (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SPI2_MOSI (AF3)
F2PC0ввод-выводI2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
F3PC4ввод-вывод—
F4PA6ввод-выводDEBUG_SUBGHZSPI-MISOOUT (AF13), I2C2_SMBA (AF4), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12)
F5NRSTсброс—
F6PB0-VDD_TCXOввод-выводCOMP1_OUT (AF12), VDDTCXO
F7VDDRF1V55питание—
F8OSC_OUTслужебныйRCC_OSC_OUT
G2PC6ввод-выводI2S2_MCK (AF5)
G3PA1ввод-выводDEBUG_PWR-REGLP2S (AF13), I2C1_SMBA (AF4), LPTIM3_OUT (AF3), LPUART1_RTS (AF8), SPI1_SCK (AF5), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
G4PB11ввод-выводADC_EXTI11, COMP2_OUT (AF12), I2C3_SDA (AF4), LPUART1_TX (AF8), TIM2_CH4 (AF1)
G5VSSпитание—
G6VSSRFпитание—
G7VSSRFпитание—
G8VSSRFпитание—
G9OSC_INслужебныйRCC_OSC_IN
H1PA3ввод-выводI2S2_MCK (AF5), LPUART1_RX (AF8), TIM2_CH4 (AF1), USART2_RX (AF7)
H2PA2ввод-выводCOMP2_OUT (AF12), DEBUG_PWR-LDORDY (AF13), LPUART1_TX (AF8), RCC_LSCO (AF0), TIM2_CH3 (AF1), USART2_TX (AF7)
H3PA7ввод-выводCOMP2_OUT (AF12), DEBUG_SUBGHZSPI-MOSIOUT (AF13), I2C3_SCL (AF4), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1)
H4PB10ввод-выводCOMP1_OUT (AF12), I2C3_SCL (AF4), I2S2_CK (AF5), LPUART1_RX (AF8), SPI2_SCK (AF5), TIM2_CH3 (AF1)
H5VDDпитание—
H6VSSRFпитание—
H7RFI_Nслужебный—
H8VDDPAпитание—
H9VR_PAпитание—
J1PA4ввод-выводDEBUG_SUBGHZSPI-NSSOUT (AF13), LPTIM1_OUT (AF1), LPTIM2_OUT (AF14), RTC_OUT2, SPI1_NSS (AF5), USART2_CK (AF7)
J2PA5ввод-выводDEBUG_SUBGHZSPI-SCKOUT (AF13), LPTIM2_ETR (AF14), SPI1_SCK (AF5), SPI2_MISO (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF2)
J3PA8ввод-выводI2S2_CK (AF5), LPTIM2_OUT (AF14), RCC_MCO (AF0), SPI2_SCK (AF5), TIM1_CH1 (AF1), USART1_CK (AF7)
J5PH3-BOOT0ввод-вывод—
J6RFI_Pслужебный—
J8RFO_LPслужебный—
J9RFO_HPслужебный—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATA8резервное питание: часы реального времени и резервные регистры
VDDA7, E2, E9, H5питание цифровой части и линий ввода-вывода
VDDAA5питание аналоговой части: АЦП, ЦАП, генераторы
VDDPAH8—
VDDRFE8—
VDDRF1V55F7—
VDDSMPSA2—
VFBSMPSB2—
VLXSMPSB1—
VR_PAH9—
VSSB7, D9, E3, G5общий провод (земля)
VSSRFG6, G7, G8, H6—
VSSSMPSA1—
NRSTF5сброс, активный уровень — низкий
OSC_ING9вход генератора с внешним кварцевым резонатором
OSC_OUTF8выход генератора с внешним кварцевым резонатором
RFI_NH7—
RFI_PJ6—
RFO_HPJ9—
RFO_LPJ8—
VREF+B5верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WLE4JBIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WLE4JBSTM32WLE4JBIx128 КБ48 КБ

Линейка STM32WLEx, семейство STM32WL, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA73, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WLE4J8STM32WLEx73 из 73выводы совпадают полностьюфлеш-память до 128 и 64 КБ; ОЗУ 48 и 20 КБ
STM32WLE4JCSTM32WLEx73 из 73выводы совпадают полностьюфлеш-память до 128 и 256 КБ; ОЗУ 48 и 64 КБ
STM32WLE5J8STM32WLEx73 из 73выводы совпадают полностьюфлеш-память до 128 и 64 КБ; ОЗУ 48 и 20 КБ
STM32WLE5JBSTM32WLEx73 из 73выводы совпадают полностью
STM32WLE5JCSTM32WLEx73 из 73выводы совпадают полностьюфлеш-память до 128 и 256 КБ; ОЗУ 48 и 64 КБ
STM32WL54JCSTM32WL5x73 из 73выводы совпадают полностьюфлеш-память до 128 и 256 КБ; ОЗУ 48 и 64 КБ
STM32WL55JCSTM32WL5x73 из 73выводы совпадают полностьюфлеш-память до 128 и 256 КБ; ОЗУ 48 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32WLE4JB?

В корпусе UFBGA73 сигнал USART1_TX выведен на PB6 (шарик E1, AF7) или PA9 (шарик E5, AF7), USART1_RX — на PB7 (шарик C3, AF7) или PA10 (шарик C8, AF7).

Где у STM32WLE4JB выводы SWD для программатора?

SWDIO — PA13 (шарик B8, AF0), SWCLK — PA14 (шарик A4, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WLE4JB?

I2C1_SCL — PB8 (шарик D3, AF4) или PB6 (шарик E1, AF4) или PA9 (шарик E5, AF4), I2C1_SDA — PB7 (шарик C3, AF4) или PB9 (шарик C4, AF4) или PA10 (шарик C8, AF4).

Сколько выводов ввода-вывода у STM32WLE4JB в корпусе UFBGA73?

43 из 73. Ещё 22 вывода заняты питанием и землёй, остальные 8 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WLE4JB?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
