STM32WLE5C8 в корпусе UFQFPN48: распиновка

STM32WLE5C8 — микроконтроллер STM32WL на ядре Cortex-M4 с частотой до 48 МГц: 64 КБ флеш-памяти и 20 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 48 МГц
Флеш-память
64 КБ
ОЗУ
20 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
29
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32WLE5C8 в корпусе UFQFPN48, вид сверхуSTM32WLE5C8UFQFPN48, вид сверхуPB3 — вывод 1: ADC_IN2, COMP1_INM, COMP2_INM, DEBUG_JTDO-SWO, DEBUG_RF-DTB1, PWR_WKUP3, RTC_TAMP_IN3, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTS1PB3PB4 — вывод 2: ADC_IN3, COMP1_INP, COMP2_INP, DEBUG_JTRST, DEBUG_RF-LDORDY, I2C3_SDA, SPI1_MISO, TIM17_BKIN, USART1_CTS, USART1_NSS2PB4PB5 — вывод 3: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM16_BKIN, USART1_CK3PB5PB6 — вывод 4: I2C1_SCL, LPTIM1_ETR, TIM16_CH1N, USART1_TX4PB6PB7 — вывод 5: I2C1_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM1_BKIN, USART1_RX5PB7PB8 — вывод 6: I2C1_SCL, TIM16_CH1, TIM1_CH2N6PB8PA0 — вывод 7: COMP1_OUT, DEBUG_PWR-REGLP1S, I2C3_SMBA, I2S_CKIN, PWR_WKUP1, RTC_TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART2_NSS7PA0PA1 — вывод 8: DEBUG_PWR-REGLP2S, I2C1_SMBA, LPTIM3_OUT, LPUART1_RTS, SPI1_SCK, TIM2_CH2, USART2_DE, USART2_RTS8PA1PA2 — вывод 9: COMP2_OUT, DEBUG_PWR-LDORDY, LPUART1_TX, RCC_LSCO, TIM2_CH3, USART2_TX9PA2PA3 — вывод 10: I2S2_MCK, LPUART1_RX, TIM2_CH4, USART2_RX10PA3VDD — вывод 1111VDDPA4 — вывод 12: DEBUG_SUBGHZSPI-NSSOUT, LPTIM1_OUT, LPTIM2_OUT, RTC_OUT2, SPI1_NSS, USART2_CK12PA4PA5 — вывод 13: DEBUG_SUBGHZSPI-SCKOUT, LPTIM2_ETR, SPI1_SCK, SPI2_MISO, TIM2_CH1, TIM2_ETR13PA5PA6 — вывод 14: DEBUG_SUBGHZSPI-MISOOUT, I2C2_SMBA, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN14PA6PA7 — вывод 15: COMP2_OUT, DEBUG_SUBGHZSPI-MOSIOUT, I2C3_SCL, SPI1_MOSI, TIM17_CH1, TIM1_CH1N15PA7PA8 — вывод 16: I2S2_CK, LPTIM2_OUT, RCC_MCO, SPI2_SCK, TIM1_CH1, USART1_CK16PA8PA9 — вывод 17: DAC_EXTI9, I2C1_SCL, I2S2_CK, I2S2_WS, SPI2_NSS, SPI2_SCK, TIM1_CH2, USART1_TX17PA9NRST — вывод 1818NRSTPH3-BOOT0 — вывод 1919PH3-BOOT0RFI_P — вывод 2020RFI_PRFI_N — вывод 2121RFI_NRFO_LP — вывод 2222RFO_LPRFO_HP — вывод 2323RFO_HPVR_PA — вывод 2424VR_PAVDDPA — вывод 2525VDDPAOSC_IN — вывод 26: RCC_OSC_IN26OSC_INOSC_OUT — вывод 27: RCC_OSC_OUT27OSC_OUTVDDRF — вывод 2828VDDRFVDDRF1V55 — вывод 2929VDDRF1V55PB0-VDD_TCXO — вывод 30: COMP1_OUT, VDDTCXO30PB0-VDD_TCXOPB2 — вывод 31: ADC_IN4, COMP1_INP, COMP2_INM, DEBUG_RF-SMPSRDY, I2C3_SMBA, LPTIM1_OUT, SPI1_NSS31PB2PB12 — вывод 32: I2C3_SMBA, I2S2_WS, LPUART1_RTS, SPI2_NSS, TIM1_BKIN32PB12PA10 — вывод 33: ADC_IN6, COMP1_INM, COMP2_INM, DAC_OUT1, DEBUG_RF-HSE32RDY, I2C1_SDA, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RX33PA10PA11 — вывод 34: ADC_EXTI11, ADC_IN7, COMP1_INM, COMP2_INM, DEBUG_RF-NRESET, I2C2_SDA, LPTIM3_ETR, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS34PA11PA12 — вывод 35: ADC_IN8, DEBUG_RF-BUSY, I2C2_SCL, LPTIM3_IN1, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS35PA12PA13 — вывод 36: ADC_IN9, DEBUG_JTMS-SWDIO, I2C2_SMBA, IR_OUT36PA13VBAT — вывод 3737VBATPC13 — вывод 38: PWR_WKUP2, RTC_OUT1, RTC_TAMP_IN1, RTC_TS38PC13PC14-OSC32_IN — вывод 39: RCC_OSC32_IN39PC14-OSC32_INPC15-OSC32_OUT — вывод 40: RCC_OSC32_OUT40PC15-OSC32_OUTVDDA — вывод 4141VDDAPA14 — вывод 42: ADC_IN10, DEBUG_JTCK-SWCLK, I2C1_SMBA, LPTIM1_OUT42PA14PA15 — вывод 43: ADC_IN11, COMP1_INM, COMP2_INP, DEBUG_JTDI, I2C2_SDA, SPI1_NSS, TIM2_CH1, TIM2_ETR43PA15VDD — вывод 4444VDDVFBSMPS — вывод 4545VFBSMPSVDDSMPS — вывод 4646VDDSMPSVLXSMPS — вывод 4747VLXSMPSVSSSMPS — вывод 4848VSSSMPS
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

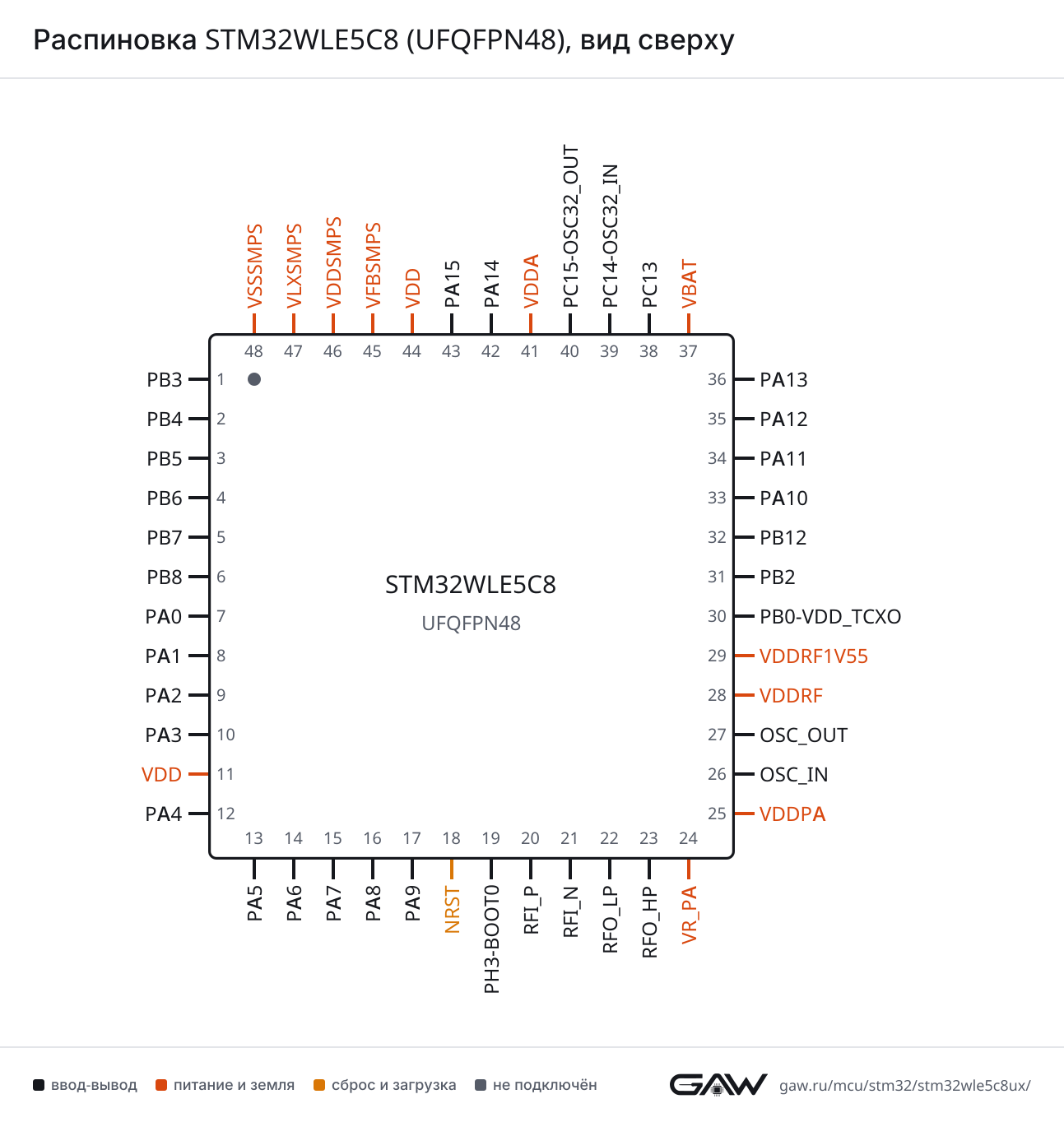

Распиновка STM32WLE5C8 (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1293 × 1364 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (3, AF7), PA8 (16, AF7)
CTSPB4 (2, AF7), PA11 (34, AF7)
DEPB3 (1, AF7), PA12 (35, AF7)
NSSPB4 (2, AF7), PA11 (34, AF7)
RTSPB3 (1, AF7), PA12 (35, AF7)
RXPB7 (5, AF7), PA10 (33, AF7)
TXPB6 (4, AF7), PA9 (17, AF7)
USART2CKPA4 (12, AF7)
CTSPA0 (7, AF7)
DEPA1 (8, AF7)
NSSPA0 (7, AF7)
RTSPA1 (8, AF7)
RXPA3 (10, AF7)
TXPA2 (9, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (14, AF8)
RTSPA1 (8, AF8), PB12 (32, AF8)
RXPA3 (10, AF8)
TXPA2 (9, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (2, AF5), PA6 (14, AF5), PA11 (34, AF5)
MOSIPB5 (3, AF5), PA7 (15, AF5), PA12 (35, AF5)
NSSPA4 (12, AF5), PB2 (31, AF5), PA15 (43, AF5)
SCKPB3 (1, AF5), PA1 (8, AF5), PA5 (13, AF5)
SPI2MISOPA5 (13, AF3)
MOSIPA10 (33, AF5)
NSSPA9 (17, AF3), PB12 (32, AF5)
SCKPA8 (16, AF5), PA9 (17, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA0 (7, AF5)
I2S2CKPA8 (16, AF5), PA9 (17, AF5)
MCKPA3 (10, AF5)
SDPA10 (33, AF5)
WSPA9 (17, AF3), PB12 (32, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (4, AF4), PB8 (6, AF4), PA9 (17, AF4)
SDAPB7 (5, AF4), PA10 (33, AF4)
SMBAPB5 (3, AF4), PA1 (8, AF4), PA14 (42, AF4)
I2C2SCLPA12 (35, AF4)
SDAPA11 (34, AF4), PA15 (43, AF4)
SMBAPA6 (14, AF4), PA13 (36, AF4)
I2C3SCLPA7 (15, AF4)
SDAPB4 (2, AF4)
SMBAPA0 (7, AF4), PB2 (31, AF4), PB12 (32, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (34)
IN2PB3 (1)
IN3PB4 (2)
IN4PB2 (31)
IN6PA10 (33)
IN7PA11 (34)
IN8PA12 (35)
IN9PA13 (36)
IN10PA14 (42)
IN11PA15 (43)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (17)
OUT1PA10 (33)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB3 (1), PA10 (33), PA11 (34), PA15 (43)
INPPB4 (2), PB2 (31)
OUTPA0 (7, AF12), PB0-VDD_TCXO (30, AF12)
COMP2INMPB3 (1), PB2 (31), PA10 (33), PA11 (34)
INPPB4 (2), PA15 (43)
OUTPB5 (3, AF12), PA2 (9, AF12), PA7 (15, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB7 (5, AF3), PA6 (14, AF12), PB12 (32, AF3)
BKIN2PA11 (34, AF12)
CH1PA8 (16, AF1)
CH1NPA7 (15, AF1)
CH2PA9 (17, AF1)
CH2NPB8 (6, AF1)
CH3PA10 (33, AF1)
CH4PA11 (34, AF1)
ETRPA12 (35, AF1)
TIM2CH1PA0 (7, AF1), PA5 (13, AF1), PA15 (43, AF1)
CH2PB3 (1, AF1), PA1 (8, AF1)
CH3PA2 (9, AF1)
CH4PA3 (10, AF1)
ETRPA0 (7, AF14), PA5 (13, AF2), PA15 (43, AF2)
TIM16BKINPB5 (3, AF14)
CH1PB8 (6, AF14), PA6 (14, AF14)
CH1NPB6 (4, AF14)
TIM17BKINPB4 (2, AF14), PA10 (33, AF14)
CH1PA7 (15, AF14)
CH1NPB7 (5, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (4, AF1)
IN1PB5 (3, AF1)
IN2PB7 (5, AF1)
OUTPA4 (12, AF1), PB2 (31, AF1), PA14 (42, AF1)
LPTIM2ETRPA5 (13, AF14)
OUTPA4 (12, AF14), PA8 (16, AF14)
LPTIM3ETRPA11 (34, AF3)
IN1PA12 (35, AF3)
OUTPA1 (8, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (38)
OUT2PA4 (12)
REFINPA10 (33, AF0)
TSPC13 (38)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (42, AF0)
JTDIPA15 (43, AF0)
JTDO-SWOPB3 (1, AF0)
JTMS-SWDIOPA13 (36, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (9, AF0)
MCOPA8 (16, AF0)
OSC_INOSC_IN (26)
OSC_OUTOSC_OUT (27)
OSC32_INPC14-OSC32_IN (39)
OSC32_OUTPC15-OSC32_OUT (40)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (7)
PWR_WKUP2PC13 (38)
PWR_WKUP3PB3 (1)
RTC_TAMP_IN1PC13 (38)
RTC_TAMP_IN2PA0 (7)
RTC_TAMP_IN3PB3 (1)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PB3ввод-выводADC_IN2, COMP1_INM, COMP2_INM, DEBUG_JTDO-SWO (AF0), DEBUG_RF-DTB1 (AF13), PWR_WKUP3, RTC_TAMP_IN3, SPI1_SCK (AF5), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
2PB4ввод-выводADC_IN3, COMP1_INP, COMP2_INP, DEBUG_JTRST, DEBUG_RF-LDORDY (AF13), I2C3_SDA (AF4), SPI1_MISO (AF5), TIM17_BKIN (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
3PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TIM16_BKIN (AF14), USART1_CK (AF7)
4PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), TIM16_CH1N (AF14), USART1_TX (AF7)
5PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM1_BKIN (AF3), USART1_RX (AF7)
6PB8ввод-выводI2C1_SCL (AF4), TIM16_CH1 (AF14), TIM1_CH2N (AF1)
7PA0ввод-выводCOMP1_OUT (AF12), DEBUG_PWR-REGLP1S (AF13), I2C3_SMBA (AF4), I2S_CKIN (AF5), PWR_WKUP1, RTC_TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7), USART2_NSS (AF7)
8PA1ввод-выводDEBUG_PWR-REGLP2S (AF13), I2C1_SMBA (AF4), LPTIM3_OUT (AF3), LPUART1_RTS (AF8), SPI1_SCK (AF5), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
9PA2ввод-выводCOMP2_OUT (AF12), DEBUG_PWR-LDORDY (AF13), LPUART1_TX (AF8), RCC_LSCO (AF0), TIM2_CH3 (AF1), USART2_TX (AF7)
10PA3ввод-выводI2S2_MCK (AF5), LPUART1_RX (AF8), TIM2_CH4 (AF1), USART2_RX (AF7)
11VDDпитание—
12PA4ввод-выводDEBUG_SUBGHZSPI-NSSOUT (AF13), LPTIM1_OUT (AF1), LPTIM2_OUT (AF14), RTC_OUT2, SPI1_NSS (AF5), USART2_CK (AF7)
13PA5ввод-выводDEBUG_SUBGHZSPI-SCKOUT (AF13), LPTIM2_ETR (AF14), SPI1_SCK (AF5), SPI2_MISO (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF2)
14PA6ввод-выводDEBUG_SUBGHZSPI-MISOOUT (AF13), I2C2_SMBA (AF4), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12)
15PA7ввод-выводCOMP2_OUT (AF12), DEBUG_SUBGHZSPI-MOSIOUT (AF13), I2C3_SCL (AF4), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1)
16PA8ввод-выводI2S2_CK (AF5), LPTIM2_OUT (AF14), RCC_MCO (AF0), SPI2_SCK (AF5), TIM1_CH1 (AF1), USART1_CK (AF7)
17PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF4), I2S2_CK (AF5), I2S2_WS (AF3), SPI2_NSS (AF3), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
18NRSTсброс—
19PH3-BOOT0ввод-вывод—
20RFI_Pслужебный—
21RFI_Nслужебный—
22RFO_LPслужебный—
23RFO_HPслужебный—
24VR_PAпитание—
25VDDPAпитание—
26OSC_INслужебныйRCC_OSC_IN
27OSC_OUTслужебныйRCC_OSC_OUT
28VDDRFпитание—
29VDDRF1V55питание—
30PB0-VDD_TCXOввод-выводCOMP1_OUT (AF12), VDDTCXO
31PB2ввод-выводADC_IN4, COMP1_INP, COMP2_INM, DEBUG_RF-SMPSRDY (AF13), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), SPI1_NSS (AF5)
32PB12ввод-выводI2C3_SMBA (AF4), I2S2_WS (AF5), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM1_BKIN (AF3)
33PA10ввод-выводADC_IN6, COMP1_INM, COMP2_INM, DAC_OUT1, DEBUG_RF-HSE32RDY (AF13), I2C1_SDA (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
34PA11ввод-выводADC_EXTI11, ADC_IN7, COMP1_INM, COMP2_INM, DEBUG_RF-NRESET (AF13), I2C2_SDA (AF4), LPTIM3_ETR (AF3), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7)
35PA12ввод-выводADC_IN8, DEBUG_RF-BUSY (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF3), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
36PA13ввод-выводADC_IN9, DEBUG_JTMS-SWDIO (AF0), I2C2_SMBA (AF4), IR_OUT (AF8)
37VBATпитание—
38PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TAMP_IN1, RTC_TS
39PC14-OSC32_INввод-выводRCC_OSC32_IN
40PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
41VDDAпитание—
42PA14ввод-выводADC_IN10, DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), LPTIM1_OUT (AF1)
43PA15ввод-выводADC_IN11, COMP1_INM, COMP2_INP, DEBUG_JTDI (AF0), I2C2_SDA (AF4), SPI1_NSS (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
44VDDпитание—
45VFBSMPSпитание—
46VDDSMPSпитание—
47VLXSMPSпитание—
48VSSSMPSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT37резервное питание: часы реального времени и резервные регистры
VDD11, 44питание цифровой части и линий ввода-вывода
VDDA41питание аналоговой части: АЦП, ЦАП, генераторы
VDDPA25—
VDDRF28—
VDDRF1V5529—
VDDSMPS46—
VFBSMPS45—
VLXSMPS47—
VR_PA24—
VSSSMPS48—
NRST18сброс, активный уровень — низкий
OSC_IN26вход генератора с внешним кварцевым резонатором
OSC_OUT27выход генератора с внешним кварцевым резонатором
RFI_N21—
RFI_P20—
RFO_HP23—
RFO_LP22—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WLE5C8Ux. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WLE5C8STM32WLE5C8Ux64 КБ20 КБ

Линейка STM32WLEx, семейство STM32WL, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WLE4C8STM32WLEx48 из 48выводы совпадают полностью
STM32WLE4CBSTM32WLEx48 из 48выводы совпадают полностьюфлеш-память до 64 и 128 КБ; ОЗУ 20 и 48 КБ
STM32WLE4CCSTM32WLEx48 из 48выводы совпадают полностьюфлеш-память до 64 и 256 КБ; ОЗУ 20 и 64 КБ
STM32WLE5CBSTM32WLEx48 из 48выводы совпадают полностьюфлеш-память до 64 и 128 КБ; ОЗУ 20 и 48 КБ
STM32WLE5CCSTM32WLEx48 из 48выводы совпадают полностьюфлеш-память до 64 и 256 КБ; ОЗУ 20 и 64 КБ
STM32WL54CCSTM32WL5x48 из 48выводы совпадают полностьюфлеш-память до 64 и 256 КБ; ОЗУ 20 и 64 КБ
STM32WL55CCSTM32WL5x48 из 48выводы совпадают полностьюфлеш-память до 64 и 256 КБ; ОЗУ 20 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32WLE5C8?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PB6 (вывод 4, AF7) или PA9 (вывод 17, AF7), USART1_RX — на PB7 (вывод 5, AF7) или PA10 (вывод 33, AF7).

Где у STM32WLE5C8 выводы SWD для программатора?

SWDIO — PA13 (вывод 36, AF0), SWCLK — PA14 (вывод 42, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WLE5C8?

I2C1_SCL — PB6 (вывод 4, AF4) или PB8 (вывод 6, AF4) или PA9 (вывод 17, AF4), I2C1_SDA — PB7 (вывод 5, AF4) или PA10 (вывод 33, AF4).

Сколько выводов ввода-вывода у STM32WLE5C8 в корпусе UFQFPN48?

29 из 48. Ещё 12 выводов заняты питанием и землёй, остальные 7 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WLE5C8?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
