STM32C011F4 и STM32C011F6 в корпусе UFQFPN20: распиновка

STM32C011F4 и STM32C011F6 — микроконтроллеры STM32C0 на ядре Cortex-M0+ с частотой до 48 МГц: 16 и 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус UFQFPN20 — 20 выводов, на 18 из них — 20 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 48 МГц
Флеш-память
16 и 32 КБ
ОЗУ
6 КБ
Корпус
UFQFPN20, 20 выводов
Линий ввода-вывода
20
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32C011F4, STM32C011F6 в корпусе UFQFPN20, вид сверхуSTM32C011F4STM32C011F6UFQFPN20вид сверхуPC15-OSCX_OUT — вывод 1: RCC_OSC32_EN, RCC_OSCX_OUT, RCC_OSC_EN, TIM1_ETR, TIM3_CH31PC15-OSCX_OUTVDD/VDDA — вывод 22VDD/VDDAVSS/VSSA — вывод 33VSS/VSSAPF2-NRST — вывод 4: RCC_MCO, TIM1_CH44PF2-NRSTPA0 — вывод 5: ADC1_IN0, PWR_WKUP1, TIM16_CH1, TIM1_CH1, USART1_TX, USART2_CTS, USART2_NSS5PA0PA1 — вывод 6: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM17_CH1, TIM1_CH2, USART1_RX, USART2_CK, USART2_DE, USART2_RTS6PA1PA2 — вывод 7: ADC1_IN2, I2S1_SD, PWR_WKUP4, RCC_LSCO, SPI1_MOSI, TIM16_CH1N, TIM1_CH3, TIM3_ETR, USART2_TX7PA2PA3 — вывод 8: ADC1_IN3, TIM1_CH1N, TIM1_CH4, USART2_RX8PA3PA4 — вывод 9: ADC1_IN4, I2S1_WS, PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS, TIM14_CH1, TIM17_CH1N, TIM1_CH2N, USART2_TX9PA4PA5 — вывод 10: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM1_CH1, TIM1_CH3N, USART2_RX10PA5PA6 — вывод 11: ADC1_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH111PA6PA7 — вывод 12: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH212PA7PA8 — вывод 13: ADC1_IN8, I2S1_WS, RCC_MCO, RCC_MCO_2, SPI1_NSS, TIM14_CH1, TIM1_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH3, TIM3_CH4, USART1_RX, USART2_TX13PA8PA9 [PA11] / PA11 [PA9] — вывод 14: I2C1_SCL, RCC_MCO, TIM1_CH2, TIM3_ETR, USART1_TX, ADC1_EXTI11, ADC1_IN11, I2S1_MCK, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS14PA9/PA11PA10 [PA12] / PA12 [PA10] — вывод 15: I2C1_SDA, RCC_MCO_2, TIM17_BKIN, TIM1_CH3, USART1_RX, ADC1_IN12, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS15PA10/PA12PA13 — вывод 16: ADC1_IN13, DEBUG_SWDIO, IR_OUT, TIM3_ETR, USART2_RX16PA13PA14-BOOT0 — вывод 17: ADC1_IN14, DEBUG_SWCLK, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART2_TX17PA14-BOOT0PB6 — вывод 18: I2C1_SCL, I2C1_SMBA, I2S1_CK, I2S1_MCK, I2S1_SD, PWR_WKUP3, SPI1_MISO, SPI1_MOSI, SPI1_SCK, TIM16_BKIN, TIM16_CH1N, TIM17_BKIN, TIM1_CH2, TIM1_CH3, TIM3_CH1, TIM3_CH2, TIM3_CH3, USART1_CK, USART1_CTS, USART1_DE, USART1_NSS, USART1_RTS, USART1_TX18PB6PB7 — вывод 19: I2C1_SCL, I2C1_SDA, RTC_REFIN, TIM16_CH1, TIM17_CH1N, TIM1_CH4, TIM3_CH1, TIM3_CH4, USART1_RX, USART2_CTS, USART2_NSS19PB7PC14-OSCX_IN — вывод 20: I2C1_SDA, IR_OUT, RCC_OSCX_IN, TIM17_CH1, TIM1_BKIN2, TIM1_ETR, TIM3_CH2, USART1_TX, USART2_CK, USART2_DE, USART2_RTS20PC14-OSCX_IN
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

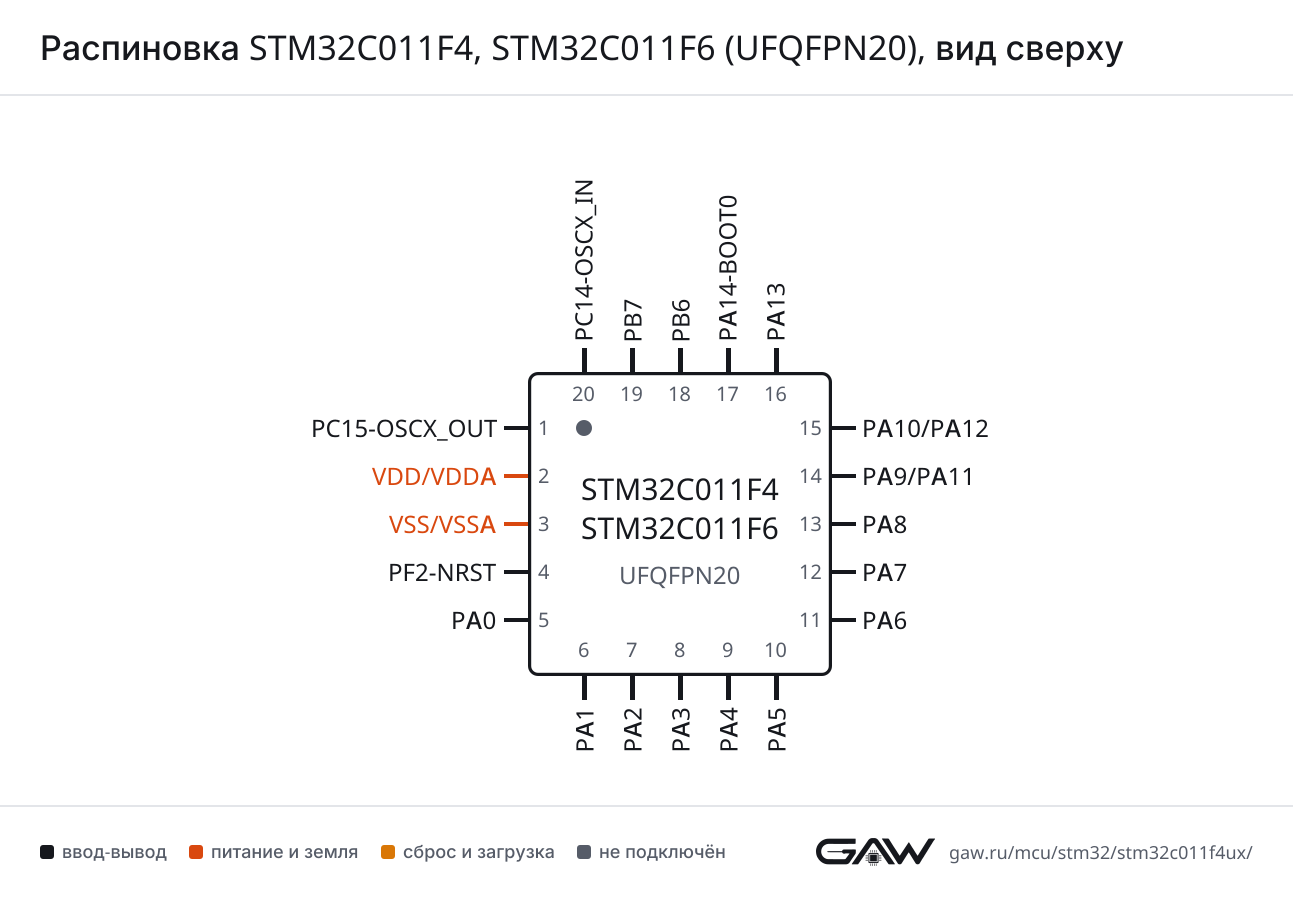

Распиновка STM32C011F4, STM32C011F6 (UFQFPN20), вид сверхуРаспиновка UFQFPN20 картинкой
PNG, 1293 × 897 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (15, AF1), PA14-BOOT0 (17, AF12), PB6 (18, AF4)
CTSPA11 (14, AF1), PB6 (18, AF5)
DEPA12 (15, AF1), PA14-BOOT0 (17, AF12), PB6 (18, AF4)
NSSPA11 (14, AF1), PB6 (18, AF5)
RTSPA12 (15, AF1), PA14-BOOT0 (17, AF12), PB6 (18, AF4)
RXPA1 (6, AF4), PA8 (13, AF14), PA10 (15, AF1), PB7 (19, AF0)
TXPA0 (5, AF4), PA9 (14, AF1), PB6 (18, AF0), PC14-OSCX_IN (20, AF0)
USART2CKPA1 (6, AF1), PC14-OSCX_IN (20, AF9)
CTSPA0 (5, AF1), PB7 (19, AF9)
DEPA1 (6, AF1), PC14-OSCX_IN (20, AF9)
NSSPA0 (5, AF1), PB7 (19, AF9)
RTSPA1 (6, AF1), PC14-OSCX_IN (20, AF9)
RXPA3 (8, AF1), PA5 (10, AF1), PA13 (16, AF4), PA14-BOOT0 (17, AF9)
TXPA2 (7, AF1), PA4 (9, AF1), PA8 (13, AF1), PA14-BOOT0 (17, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (11, AF0), PA11 (14, AF0), PB6 (18, AF9)
MOSIPA2 (7, AF0), PA7 (12, AF0), PA12 (15, AF0), PB6 (18, AF8)
NSSPA4 (9, AF0), PA8 (13, AF8), PA14-BOOT0 (17, AF8)
SCKPA1 (6, AF0), PA5 (10, AF0), PB6 (18, AF10)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (15, AF5)
I2S1CKPA1 (6, AF0), PA5 (10, AF0), PB6 (18, AF10)
MCKPA6 (11, AF0), PA11 (14, AF0), PB6 (18, AF9)
SDPA2 (7, AF0), PA7 (12, AF0), PA12 (15, AF0), PB6 (18, AF8)
WSPA4 (9, AF0), PA8 (13, AF8), PA14-BOOT0 (17, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (14, AF6), PB6 (18, AF6), PB7 (19, AF14)
SDAPA10 (15, AF6), PB7 (19, AF6), PC14-OSCX_IN (20, AF14)
SMBAPA1 (6, AF6), PB6 (18, AF7)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (14)
IN0PA0 (5)
IN1PA1 (6)
IN2PA2 (7)
IN3PA3 (8)
IN4PA4 (9)
IN5PA5 (10)
IN6PA6 (11)
IN7PA7 (12)
IN8PA8 (13)
IN11PA11 (14)
IN12PA12 (15)
IN13PA13 (16)
IN14PA14-BOOT0 (17)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (11, AF2)
BKIN2PA11 (14, AF5), PC14-OSCX_IN (20, AF2)
CH1PA0 (5, AF5), PA5 (10, AF5), PA8 (13, AF2), PA14-BOOT0 (17, AF10)
CH1NPA3 (8, AF2), PA7 (12, AF2)
CH2PA1 (6, AF5), PA9 (14, AF2), PB6 (18, AF11)
CH2NPA4 (9, AF2), PA8 (13, AF9)
CH3PA2 (7, AF5), PA10 (15, AF2), PB6 (18, AF1)
CH3NPA5 (10, AF2), PA8 (13, AF10)
CH4PF2-NRST (4, AF1), PA3 (8, AF5), PA11 (14, AF2), PB7 (19, AF1)
ETRPC15-OSCX_OUT (1, AF2), PA12 (15, AF2), PC14-OSCX_IN (20, AF1)
TIM3CH1PA6 (11, AF1), PB6 (18, AF12), PB7 (19, AF11)
CH2PA7 (12, AF1), PB6 (18, AF13), PC14-OSCX_IN (20, AF11)
CH3PC15-OSCX_OUT (1, AF3), PA8 (13, AF11), PB6 (18, AF3)
CH4PA8 (13, AF12), PB7 (19, AF3)
ETRPA2 (7, AF3), PA9 (14, AF3), PA13 (16, AF3)
TIM14CH1PA4 (9, AF4), PA7 (12, AF4), PA8 (13, AF13)
TIM16BKINPB6 (18, AF14)
CH1PA0 (5, AF2), PA6 (11, AF5), PB7 (19, AF10)
CH1NPA2 (7, AF2), PB6 (18, AF2)
TIM17BKINPA10 (15, AF5), PB6 (18, AF15)
CH1PA1 (6, AF2), PA7 (12, AF5), PC14-OSCX_IN (20, AF10)
CH1NPA4 (9, AF5), PB7 (19, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PA4 (9)
REFINPB7 (19)
TSPA4 (9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (17, AF0)
SWDIOPA13 (16, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (7)
MCOPF2-NRST (4, AF0), PA8 (13, AF0), PA9 (14, AF0)
MCO_2PA8 (13, AF15), PA10 (15, AF3), PA14-BOOT0 (17, AF11)
OSC_ENPC15-OSCX_OUT (1, AF1)
OSC32_ENPC15-OSCX_OUT (1, AF0)
OSCX_INPC14-OSCX_IN (20)
OSCX_OUTPC15-OSCX_OUT (1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (5)
PWR_WKUP2PA4 (9)
PWR_WKUP3PB6 (18)
PWR_WKUP4PA2 (7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 20 выводов корпуса UFQFPN20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 14 — PA9 или PA11; вывод 15 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PC15-OSCX_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM1_ETR (AF2), TIM3_CH3 (AF3)
2VDD/VDDAпитание—
3VSS/VSSAпитание—
4PF2-NRSTввод-выводRCC_MCO (AF0), TIM1_CH4 (AF1)
5PA0ввод-выводADC1_IN0, PWR_WKUP1, TIM16_CH1 (AF2), TIM1_CH1 (AF5), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1)
6PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM17_CH1 (AF2), TIM1_CH2 (AF5), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
7PA2ввод-выводADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM3_ETR (AF3), USART2_TX (AF1)
8PA3ввод-выводADC1_IN3, TIM1_CH1N (AF2), TIM1_CH4 (AF5), USART2_RX (AF1)
9PA4ввод-выводADC1_IN4, I2S1_WS (AF0), PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS (AF0), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1)
10PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), USART2_RX (AF1)
11PA6ввод-выводADC1_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
12PA7ввод-выводADC1_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
13PA8ввод-выводADC1_IN8, I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
14PA9ввод-выводI2C1_SCL (AF6), RCC_MCO (AF0), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
14PA11ввод-выводADC1_EXTI11, ADC1_IN11, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
15PA10ввод-выводI2C1_SDA (AF6), RCC_MCO_2 (AF3), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
15PA12ввод-выводADC1_IN12, I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
16PA13ввод-выводADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4)
17PA14-BOOT0ввод-выводADC1_IN14, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
18PB6ввод-выводI2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM17_BKIN (AF15), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CK (AF4), USART1_CTS (AF5), USART1_DE (AF4), USART1_NSS (AF5), USART1_RTS (AF4), USART1_TX (AF0)
19PB7ввод-выводI2C1_SCL (AF14), I2C1_SDA (AF6), RTC_REFIN, TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9)
20PC14-OSCX_INввод-выводI2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD/VDDA2—
VSS/VSSA3—

Исполнения

В базе STM32CubeMX эта группа называется STM32C011F(4-6)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32C011F4STM32C011F4Ux16 КБ6 КБ
STM32C011F6STM32C011F6Ux32 КБ6 КБ

Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+. Отладочные платы ST на этом микроконтроллере: STM32C0116-DK.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе UFQFPN20, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32C011F4?

В корпусе UFQFPN20 сигнал USART1_TX выведен на PA0 (вывод 5, AF4) или PA9 (вывод 14, AF1) или PB6 (вывод 18, AF0) или PC14-OSCX_IN (вывод 20, AF0), USART1_RX — на PA1 (вывод 6, AF4) или PA8 (вывод 13, AF14) или PA10 (вывод 15, AF1) или PB7 (вывод 19, AF0).

Где у STM32C011F4 выводы SWD для программатора?

SWDIO — PA13 (вывод 16, AF0), SWCLK — PA14-BOOT0 (вывод 17, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C011F4?

I2C1_SCL — PA9 (вывод 14, AF6) или PB6 (вывод 18, AF6) или PB7 (вывод 19, AF14), I2C1_SDA — PA10 (вывод 15, AF6) или PB7 (вывод 19, AF6) или PC14-OSCX_IN (вывод 20, AF14).

Сколько выводов ввода-вывода у STM32C011F4 в корпусе UFQFPN20?

20 линий ввода-вывода на 18 выводах из 20: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32C011F4 в корпусе UFQFPN20 на одном выводе несколько линий порта?

У корпуса UFQFPN20 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 14 — PA9 или PA11; вывод 15 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Чем отличаются STM32C011F4 и STM32C011F6?

Объёмом памяти: STM32C011F4 — 16 КБ флеш-памяти и 6 КБ ОЗУ, STM32C011F6 — 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32C011F4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
